光交箱规范指导手册范本
电信FTTH施工标准化指导手册2013-4-21修订
成“n”状；
•油泥封堵
•接地
•整齐
•9页
中国电信四川分公司
1.4 无跳接光交——熔纤盘内工艺
熔纤盘内线缆，应布放及盘纤平整、无纽结交叉、无“8”字；进出线缆区域分开， 线缆应按要求固定，并保证稳固。
•单盘中光纤
与保护管数量 不大于2条
•单纤保护管应
•光纤及保护
管需盘留
卡扣并稳固
1.5圈
•保护管保护； •保护管应坚固 •绑扎固定； •尾纤需盘
米/孔，楼道光分路箱3-5米。
•25页
中国电信四川分公司
4.4 光缆熔接接续
•FTTH测试仪表
•26页
中国电信四川分公司
5.1.1 小区改造光纤入户场景及要求1
5.1、光纤入户场景及要求
利旧通道覆盖模式：
工程阶段:敷设引入光缆到楼 道光分路箱并成端 装维阶段:利旧原有楼道垂直 装维阶段
光分路箱

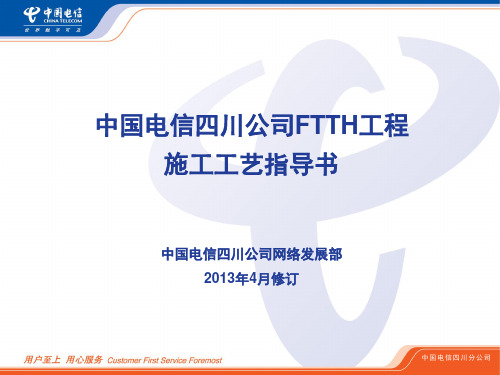

中国电信四川公司FTTH工程 施工工艺指导书
中国电信四川公司网络发展部 2013年4月修订
中国电信四川分公司
目录索引
工艺分类 章节号 1.1 1、光缆 交接箱 1.2 1.3 1.4 2.1 2、光分 纤箱 子项 箱体及底座 箱体安装 无跳接光交内部结构 及布线图 无跳接光交施工工艺 墙体及位置选择 页码 3 4 7 8 11 4、园区 光缆 工艺分类 章节号 4.1 4.2 4.3 4.4 5.1 5.2 5、入户 光缆 5.3 5.4 5.5 6.1 6、其他 箱体规格 6.2 6.3 子项 管道 埋式 架空、墙壁 熔接 光纤入户场景及要求 楼道布线 户线架空布线 户内布线 入户蝶形光缆成端 72芯室外架空/壁挂/落地 无跳接光交接箱 144芯无跳接光交接箱 432芯无跳接光交接箱 页码 22 23 24 26 27 32 50 59 62 66 67 68
012-交流汇流箱技术要求规范
实用文档10MWp光伏发电项目交流汇流箱技术规范书2017年1月目录1总则 (3)2.参考标准 (3)3 工程概况及供货范围 (4)3.1工程概况 (4)3.2供货范围一览表 (4)4交流汇流箱招标要求 (5)4.1交流汇流箱范围的界定 (5)4.1.1交流汇流箱配置情况的说明 (5)4.1.2交流汇流箱的输入接口 (5)4.1.3交流汇流箱的输出接口 (5)4.1.4交流汇流箱的接地接口 (6)4.1.5供货责任界定 (6)4.1.6设计责任界定 (6)4.2交流汇流箱性能要求 (7)4.2.1交流汇流箱的总体要求 (7)4.2.2关键元器件技术参数及要求 (8)4.2.3交流汇流箱的二次回路要求 (9)4.2.4交流汇流箱的检验、试验 (9)4.2.5交流汇流箱的安装及调试 (11)4.2.6交流汇流箱的性能参数表 (11)4.2.7关键元器件参数表 (12)1总则（1）本技术条款适用于鄂尔多斯市杭锦旗10MWp光伏发电项目交流汇流箱，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
（2）本设备技术条款提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术条件和工业标准的优质产品。
（3）卖方在产品设计、制造过程中应充分考虑当地环境条件对设备运行的影响，保证设备在项目所在地的安全稳定运行。
（4）本技术条款所使用的标准如与卖方所执行的标准不一致时，按较高标准执行。
本技术条件未涉及的参数、技术要求和试验标准按国家标准、相关行业标准和IEC标准中的较高标准执行。
（5）在签订合同之后，买方保留对本技术规范书提出补充要求和修改的权利，卖方应予以配合。
（6）卖方提供高质量的设备。
这些设备是技术先进并经过两年以上成功运行实践证明是成熟可靠的产品。
2.参考标准GB 50797 光伏发电站设计规范GB 50794 光伏发电站施工规范GB 7251.1 低压成套开关设备和控制装置型式试验和部分型式试验成套设备GB 7251.2 低压成套开关设备和控制设备GB 7947 人机界面标志标识的基本和安全规则导体的颜色或数字标识GB 998 低压电器基本试验方法GB 2682 电工成套装置中的指示灯和按钮的颜色GB 2681 电工成套装置中的导线颜色GB 4064 电气设备安全设计守则GB 4028 外壳防护等级GB 4942.2 低压电气外壳防护等级GB 50171 建筑电气安装工程盘、柜及二次回路接线施工及验收规范GB 50150 电气装置安装工程电气设备交接试验标准GB 191 包装、贮运标志GB 14285 继电保护和安全自动装置技术规范GB/T 1693.51 低压系统内设备的绝缘配合GB/T 9466 低压成套开关设备基本试验方法GB 14048.1 低压开关设备和控制设备－总则GB 14048.2 低压开关设备和控制设备－断路器GB 14048.3 低压开关设备和控制设备－开关、隔离器、隔离开关和开关熔断器IEC 61000 电磁兼容（EMC）IEC 61557-1 交流1000V和直流1500V及以下低压配电系统的电气安全－保护措施的试验、测量和监视设备－总的要求IEC 61557-8 交流1000V和直流1500V及以下低压配电系统的电气安全－保护措施的试验、测量和监视设备IEC 61557-9 交流1000V和直流1500V及以下低压配电系统的电气安全－IT系统绝缘故障定位设备IEC 60269-1 低压熔断器——一般要求IEC 60664 低压系统设备的绝缘配合IEC 60715 低压开关设备和控制设备的尺寸－开关设备和控制设备的装置中用于支撑电气器件的标准安装轨道3 工程概况及供货范围3.1工程概况3.1.1工程规模：项目规划装机规模为20MWp，本期10MWp。

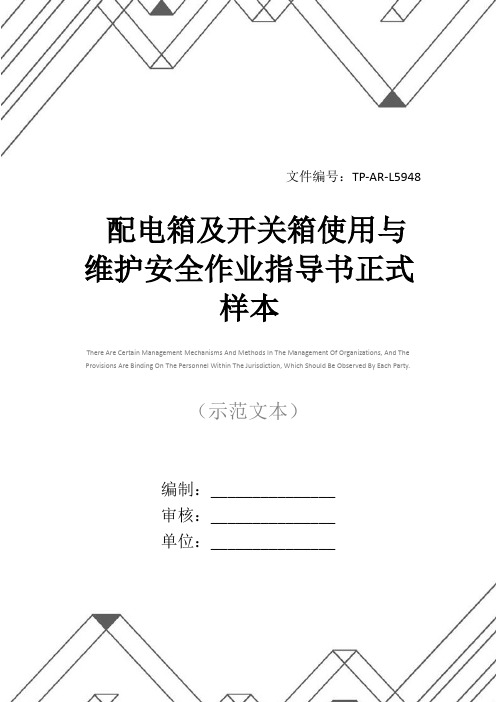

配电箱及开关箱使用与维护安全作业指导书正式样本
文件编号：TP-AR-L5948There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________配电箱及开关箱使用与维护安全作业指导书正式样本配电箱及开关箱使用与维护安全作业指导书正式样本使用注意：该管理制度资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
1、所有配电箱均应标明其名称、用途，并作出分路标记。
2、所有配电箱门应配锁，配电箱和开关箱应由专人负责。
3、所有配电箱、开关箱应每月进行检查和维修一次。
检查、维修人员必须是专业电工。
检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。
4、对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
5、所有配电箱、开关箱在使用过程中必须按照下述操作顺序：1）送电操作顺序为：总配电箱一分配电箱一开关箱；2）停电操作顺序为：开关箱一分配电箱一总配电箱（出现电气故障的紧急情况除外）。
6、施工现场停止作业一小时以上时，应将动力开关箱断电上锁。
7、开关箱的操作人员必须符合专业用电人员“五做到”要求，并熟悉开关电器的正确操作方法。
8、配电箱、开关箱内不得放置任何杂物，并应经常保持整洁。
9、配电箱、开关箱内不得挂接其他临时用电设备。
标准通用版《施工电源配电箱、开关箱安装作业指导书》 (项目部作业指导书)
1．工程概况及工程量1.1工程概况1.2工作量2．编制依据（以下文件必须能够找到，否则不要写入）3．作业前必须具备的条件和应做的准备4．参加作业人员的资格和要求5．所需工器具和仪表的规格和精确度6．作业的程序、方法和内容6．1安装前的检查6.1.1配电箱、开关箱必须一闸一控，严禁用同一个开关控制2台及2台以上用电设备（包含插座）。
6.1.2配电箱、开关箱在安装前必须对内部进行全面的检查，配电箱、开关箱内的各种合格证应齐全，外观完好，与支架连接牢固、无晃动，检查电源箱的各层门打开是否灵活方便，门锁都能正常开启，活动门地线齐全。
6.1.3配电箱、开关箱内的标示齐全，主要包括：电源箱系统图、使用说明、联系人员姓名、联系电话、各开关与插座对应标志齐全、漏保测试合格证、电源箱名称及编号等。
6.1.4检查内部各连接螺栓牢固、无松动，螺栓紧固力距按下表6.1.5检查各开关上下口连接紧固无松动现象，各连接导线均采用铜导线且符合设计要求，导线相色正确，电源线由左至右排列为A、B、C相。
裸露的带电部分与地的最小距离为20mm。
(A:黄、B:绿、C：红、N：淡蓝色)6.1.6配电箱、开关箱内零线、地线齐全，零线不应小于相线的1/2，地线采用黄绿线且不得小于2.5mm.。
6.1.7配电箱、开关箱内的配线绝缘应良好，排列整齐，绑扎成束并固定牢固。
导线剥头不得过长，压接应牢固。
盘面操作部位不得带电体明露。
6.1.8开关箱内的漏电保护器的额定动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。
各开关箱中的漏电保护器只可直接控制照明和容量不大于3kW的动力回路，但不应频繁操作。
6.1.9用500V摇表对开关箱内的各个回路进行绝缘测试，应大于0.5兆欧并做好记录。
以上项目检查合格后方可安装。
6.2配电箱、开关箱的安装6.2.1总配电箱应设在靠近电源的地区。
分配电箱应装设在用电设备或负荷相对集中的地区。
分配电箱与开关箱的离不得超过40M。
分光器光交箱连接方法
分光器光交箱连接方法一、引言分光器光交箱是光纤通信中用于连接和分配光信号的重要设备，其连接方法对光纤通信系统的传输质量具有重要影响。
本文将介绍分光器光交箱的连接方法，包括光纤连接、尾纤连接和设备连接。
二、光纤连接1. 光纤预备在进行光纤连接之前，需要对光纤进行预备工作。
首先，根据需要的连接长度，切割光纤，并进行光纤末端的打磨和清洁，确保光纤表面光滑干净。
2. 光纤连接光纤连接可以采用焊接或机械连接两种方式。
焊接连接需要使用光纤熔接机，将两根光纤末端熔接在一起，形成一个可靠的连接。
这种连接方式具有低损耗、高可靠性的优点，适用于长距离传输和高要求的场景。
机械连接则使用光纤连接器将两根光纤末端插入连接器中，通过机械结构固定连接。
这种连接方式操作简便，适用于短距离传输和一般要求的场景。
三、尾纤连接尾纤连接是将分光器光交箱与其他设备连接的重要环节。
尾纤连接可以通过光纤连接器或者光纤配线盒进行。
1. 光纤连接器光纤连接器是一种专门用于连接光纤的设备，常见的有SC、LC、FC等类型。
将尾纤连接器插入分光器光交箱的光纤接口中，确保连接牢固且光信号传输正常。
2. 光纤配线盒光纤配线盒是一种用于管理和连接光纤的设备。
通过将分光器光交箱的尾纤与光纤配线盒中的相应接口连接，实现光信号的分配和转发。
四、设备连接设备连接是将分光器光交箱与其他光通信设备连接的关键步骤。
1. 光纤分配架光纤分配架是一种用于集中管理和分配光纤的设备。
通过将分光器光交箱的尾纤与光纤分配架中的相应接口连接，实现光信号的分配和转发。
2. 光纤交换机光纤交换机是一种用于实现光纤通信的设备。
通过将分光器光交箱与光纤交换机进行连接，实现光信号的交换和传输。
五、总结分光器光交箱连接方法是光纤通信系统中至关重要的一环。
在连接过程中，需要注意光纤的预备工作，选择合适的连接方式，以及与其他设备的连接。
合理的连接方法可以确保光信号的正常传输，提高光纤通信系统的传输质量和稳定性。
光交箱尾纤布线规范要求
光缆交接箱，通常又称为街边柜，一般放置在主干光缆上，用于光缆分枝，它是一个无源设备，与原来的铜缆交接箱功能类似，只是将大对数的光缆，通过光缆交接箱后，分为不同方向的几个小对数光缆，当然，这个功能光缆接头盒也可以实现，但不同的是，光缆交接箱可以实现光缆的跳接，也可以用于测试和维护。
一般，光缆交接箱是馈线光缆和配线光缆的划分点。
一、光交箱尾纤布线规范要求1.光交箱箱体门锁完好，外观干净整洁，箱内无垃圾杂物。
2.光交箱内光纤跳线走线横平竖直，自然、整齐、不受力。
避免交叉、牵拉、挤压、扭绞现象。
箱内跳纤盘绕整齐、固定绑扎。
3.光交箱内标签应采用标签打印机打印且粘贴完整、清晰、准确、美观。
4.光交箱法兰盘上不使用的端口，防尘帽需盖好。
二、跳纤规范要求1.跳纤长度复核规范：一般光交箱中以1米长的尾纤为宜，最长不超过1.5米；避免造成纤材浪费和箱内跳纤拥堵。
2.走线规范必须严格按照箱内走线路由规则布放，横平竖直，全部落入走线环。
对于冗余跳纤须在走线环中绕至合适长度，松紧适度，做到整齐、美观。
3.尾纤盘绕，需直径大于6CM。
画图为例：左侧为绕线柱，右侧为法兰盘，现在需要从A点跳纤至B点。
蓝色箭头圈为走线路由。
根据尾纤的长短，可以有三种绕线方式：特别注意：如尾纤路由交叉不可避免时，应采取所有竖向走纤在后，横向走纤在前的方式，将所有尾纤理顺。
三、光交箱常见不规范问题1.箱体污损、门锁损坏无法关闭，刮风下雨日晒，对娇嫩的尾纤伤害很大。
2.法兰盘防尘帽缺失。
3.跳纤交叉：横竖交叉布放，尾纤凌乱，容易发生缠绕。
4.跳纤没有捆扎固定，垂坠散落。
光交箱及楼道主箱施工工艺
光交箱及楼道主箱施工工艺
一、光交箱施工工艺
二、楼道主箱施工工艺
光缆楼道主箱安装施工及内部线缆固定安装工艺
一、楼道主箱安装要求
1.选址合理，安装高度视现场条件而定，底部离地面不少于1.5米。
2.以不影响居民正常生活、出行为原则。
3.安装要牢固，采用4颗膨胀螺栓进行固定，不得松动。
二、光缆入箱要求
1.所有线缆采用下进线方式。
2.箱外光缆采用波纹管进行保护，入口下做回水弯，入缆孔封堵。
3.光缆不得与电缆交叉或缠绕。
4.光缆需由金属卡箍进行固定，并进入熔接盘熔接。
5.如有特殊情况也可采取其它进缆方式。
注意事项：⑴光缆与电缆不得走同一入缆孔。
⑵光缆与电缆入缆处要做回水弯。
⑶进缆孔必须进行封堵，走线美观。
三、熔接盘固定要求
1.熔接盘要固定在楼道主箱内指定位置。
2.使用楼道主箱自带的2颗M4螺丝进行
固定。
3.上盖、挂耳、卡扣要保持完整，方便日
后维护重复开启。
4.尾纤与光缆纤芯沿熔接盘预留一圈半，
方便二次熔接。
5.要使用防水胶带在光缆固定处缠绕两圈，
扎带固定。
6.要使用防水胶带在尾纤固定处缠绕两圈，扎带固定。
通信电源设备交流配电柜箱及电源配线维护作业指导书
通信电源设备交流配电柜箱及电源配线维护作业指导书1. 交流配电柜（箱）及电源配线的维修项目及周期集中检修1 各连接处强度检查、配线整理、标签核对检查半年维护机房/数字工区2 接地线外观及连接强度检查年维护机房/数字工区雷雨季节前3 显示仪表校对纳入电源及机房环境监控系统的还应与监控系统核对4负荷电流测量及开关容量检查2. 交流配电柜（箱）及电源配线维护作业程序及标准设备描述交流配电屏能集中有效的控制和监视低压交流电源对用电设备的供电。
具有多路交流输入电源人工/自动倒换、交流输出电压和电流监测、欠压、缺相、过压、熔丝告警等功能，提供各种容量的设备写真3、交流配电柜（箱）及电源配线日常维护(DWBZ/TZ.5.1)）清理检查机柜，仪表显示、指示灯状态及转换开关位置检查（1）检查转换开关旋钮或扳键紧固，无松动，指示灯显示正常，核对标识标签准确、齐全。
（2）查看设备面板指示灯状态，如有告警及时进行处理。
断路器、接触器外观状态检查查看各断路器、接触器等元件，是否存在跳闸，熔断、变身、停转等不正常情况，是否有焦糊等异味，发现问题及时处理。
季两路交流电源转换功能试验（1）作业前用万用表测量两路交流供电正常，无缺相。
（2）人工旋转转换开关，由Ⅰ路交流电源切换到Ⅱ路交流电源，确认供电正常后，人工再次切换回Ⅰ路交流电源，确认供电正常。
（3）作业完毕后填写记录。
电缆架（沟）清扫及电源线外观检查（1）对交流配电屏停机后方可进行作业。
停机前确认负载设备后备电源供电正常。
（2）检查柜门开闭良好。
（3）清理检查机柜，无异物。
（4）设备清扫作业使用毛刷、手风器按照“由上而下，由内向外”顺序进行。
4、交流配电柜（箱）及电源配线日常维护作业流程5、交流配电柜（箱）及电源配线集中检修(DWBZ/TZ.5.2)年接地线外观及连接强度检查接地线接线紧固，无松动。
配线无交叉，整齐美观。
显示仪表校对使用万用表、电流表测试与设备仪表显示值进行对比，发现误差及时校正负荷电流测量及开关容量检查测试各负荷的电流，与空气开关容量做对比，空气开关容量要应为实际负荷最大值的1.2～1.5倍6、交流配电柜（箱）及电源配线集中检修作业流程7、交流配电柜（箱）及电源配线故障处理流程(DWBZ/TZ.5.4)。
中国移动通信集团上海有限公司光交基础网施工规范修订本详解
中国移动通信集团上海有限公司光交基础⽹施⼯规范修订本详解中国移动通信集团上海有限公司中国移动通信集团上海有限公司光交基础⽹施⼯规范(v5)2012-02-02发布2012-02-02实施⽬录⼀、前⾔ (4)⼆、器材检验 (5)1、通信管道⼯程器材检验 (5)2、通信线路⼯程器材检验 (5)3、光交箱检验 (5)三、光交箱施⼯ (6)1、室外落地光交箱施⼯规范 (6)2、室外挂墙光交箱施⼯规范 (12)3、室内落地光交箱施⼯规范 (14)4、光交箱漆号 (14)四、光缆施⼯ (16)1、箱体内光缆施⼯ (16)2、光缆测试 (20)3、光缆吊牌 (20)4、纺织⼦管的敷设 (20)五、⽆线环境监控设备的安装 (24)六、安全注意事项 (25)七、竣⼯技术⽂件 (27)附表⼀、混凝⼟级配的名称对照表附表⼆、混凝⼟级配的名称对照表附表三、预制品⽤普通混凝⼟配合⽐参考表附表四、常⽤砌筑⽔泥砂浆配合参考⽐附表五、砌筑砂浆重量⽐附表六、器材检验表附件⼀、GB 50374-2006《通信管道⼯程施⼯及验收规范》附件⼆、YD 5103-2003《通信管道施⼯和验收规范》附件三、YD5121-2010《通信线路⼯程验收规范》附件四、YDT 5186-2010《通信系统⽤室外机柜安装设计规定》附件五、YDT 988-2007 《通信光缆交接箱》附件六、《通信建设⼯程安全⽣产操作规范》附件七、《竣⼯技术⽂件》⼀、前⾔1.1、为了满⾜上海移动与上海市⼈民政府联⼿推进上海“智慧城市”建设的需要，保证上海移动光交⽹⼯程建设中的材料使⽤和施⼯指标达到设计要求，制定本规范。
1.2、本规范是上海移动光交⽹⼯程现场施⼯、监理和编制竣⼯⽂件等⼯作的技术依据，适⽤于光交⽹的新建⼯程，扩建⼯程可参照执⾏。
1.3、光交⽹⼯程采⽤的光交箱从安装环境分室内光交箱和室外光交箱；从安装形式分落地光交箱、挂墙光交箱和架空光交箱。
本⽂主要规范了室外落地光交箱前末端⼈(⼿)孔的制作、末段引⼊管道的敷设、底座的制作和箱体的安装；室外挂墙光交箱的安装；室内落地光交箱的安装；箱体内线缆布放等⼯程建设内容。
宽带装维指导手册
第一章行为规范 (3)第一节行为举止要求 (3)第二节服务用语 (4)第三节服务禁语 (5)第四节到访留言规范 (6)第二章服务规范 (7)第一节总则 (7)第二节基本要求 (7)第三节预约服务 (8)第四节工单管理 (8)第五节布、跳（拆）线施工 (9)第六节固话终端装维服务 (10)第七节宽带终端装维服务 (11)第八节附则 (12)第三章装维人员必备工具 (12)第一节备件仪表箱 (12)第二节个人工具袋 (12)第三节电脑及软件 (13)第四章计算机网络基本知识 (13)第五章ADSL宽带的安装（本章节由杭州分公司吴云老师负责） (31)第六章FTTx+LAN宽带的安装（本章节由杭州分公司陈辉老师负责） (43)第七章天翼通WLAN的安装（本章节由舟山分公司王海涛老师负责） (54)第八章宽带拨号软件的安装（本章节由舟山分公司王海涛老师负责） (58)第九章用户家庭内部组网简介（本章节由舟山分公司王海涛老师负责） (64)第十章故障处理（本章节由台州分公司王金辉老师负责） (68)第一节宽带故障处理基本流程 (68)第二节故障处理的基本方法（ADSL宽带） (71)第三节故障处理的基本方法（LAN宽带） (75)第十一章日常巡检（本章节由舟山电分公司王海涛老师负责） (79)第一节巡检工作的内容和要求 (79)第二节线路维护整治 (79)附件一：常用测试仪表使用说明（本章节由舟山分公司王海涛老师负责） (80)附件二：ADSL MODEM使用指导书 (83)东信EA700b/800b (83)中兴ZXDSL831B (85)大亚DB108G (87)华为MT800/880 (89)上海贝尔S6307H (91)附件三：楼道交换机、光收发器使用指导书 (92)附件四：故障案例集锦（ADSL）（本章节由台州分公司王金辉老师负责） (98)模块一ADSL宽带故障 (98)现象一：用户反映宽带不能拔号 (98)案例一 (99)案例二 (100)案例三 (101)案例四 (101)案例五 (103)案例六 (103)案例七 (103)案例八 (104)案例九 (104)案例十 (104)案例十一 (105)案例十二 (105)案例十三 (106)案例十四 (106)案例十五 (106)现象二：用户端电脑拔号能成功，但网页打不开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光交箱安装及使用规范指导手册
前言 行业竞争的日趋激烈.业务发展也越来越趋于多样化.原来的传统语音业务开始向宽带数据业务、IP电话业务迅速发展。为满足业务发展的要求.室外光交箱在城区搞好城域网建设越来越显现出它的必要性和迫切性。 为了对规范常德移动光交箱的统一管理.确保光交箱的整齐、美观.纤芯使用情况与实际一致；为了移动全业务发展提供一个高效、稳定、快捷的平台；为了确保施工单位和维护单位在日常维护中有章可循、有的放矢.便于维护管理人员在业务开通、线路维护工作中有据可依.充分发挥光交箱应有的作用.根据常德地区实际情况.特将IP城域网光交箱的安装跳线等相关标准汇总成册.仅供参考。 由于我们水平有限.在编写过程中难免存在不足之处.真诚希望各位领导、同事及一线工作人员多提宝贵意见.以便进一步修改完善。
常德移动分公司 2010年3月 目录 第一章 概述 （一） 光交箱的特点 （二） 光交箱的型号及光交箱的编号 第二章 光交箱结构 （一） 箱体 （二） 288芯/576芯/1152芯光配线单元 （三） 直熔单元 （四） 绕线架 （五） 接地装置 第三章 光交箱安装规范 （一） 光交箱安装的条件 （二） 光交箱箱体的安装 第四章 光交箱光缆成端规范 第五章 光交箱内跳纤规范 第六章 光交箱内标签规范 （一） 尾纤标签规范 （二） 光交箱内光缆纤芯分布及使用情况表 第七章 施工流程 第八章 管理办法
第一章 概述 一、光交箱的特点 1、如今城市建设项目较多.各种业务需求加大.而管道资源却严重不足.为了避免这些问题.通过室外光交箱连接了进出光交箱两端的光缆.可以在箱内直接进行熔接、配线、调纤.大大节约了管道和光纤资源以及进入中心机房和汇聚机房等的空间利用率.室外光交箱起到了越来越重要的作用。 2、小型化、高密度、安装灵活.使光交箱可以减少室外占地面积和行人的注意.避免引起人为的破坏。 二、光交箱的型号及光交箱的编号 （一）、目前常德地区光交箱的型号有： 1、 GP31-2-a22型288芯光交箱 2、 GP31-2-a22型576芯光交箱 3、 GP31-2-a22型1152芯光交箱 （二）、光交箱的编号 为了维护人员及以后施工人员工作的方便.需将每个光交箱进行编号.编号的序列应以路段及路段的起止开始一路来编号.并与竣工图纸上要相吻合。 第二章 光交箱的结构 光交箱的结构大致分为箱体、光纤配线单元、直熔单元、绕线架和接地装置等五个部分 一、箱体 箱体主要具有良好的抗腐蚀、耐老化性能及防虫防鼠.而且箱体密封性能要好.能抵御剧烈的气候变化和恶劣的工作环境。 二、光配线单元 光纤配线单元主要是用于光缆成端及根据业务需求进行跳纤.起到连接作用.光纤配线单元包含熔接配线一体化模块。
光纤配线单元 熔接配线一体化模块主要是熔接光纤.起到连接作用。
熔接配线一体化模块
三、直熔单元 直熔单元的作用同光缆接头盒一样.起到光缆与光缆之间的连接作用。直熔单元分为直熔区和熔接盘两部分。
四、绕线架
绕线架的作用是将跳纤的尾纤进行盘绕.起到光交箱内跳纤整齐、美观。
绕线架
直熔区 熔接盘 五、接地装置 接地装置的作用主要是对光交箱及光缆起到保护。 第三章 光交箱安装规范 一、光交箱安装的条件 1、工作温度在-40℃～+60℃。 2、相对湿度在≤95％（+40℃时）。 3、大气压力在70～106kPa。 4、箱体金工件与接地装置之间耐电压≥3000V（DC）1min不击穿、无飞弧。 5、箱体金工件与接地装置之间的绝缘电阻≥2×104M欧姆/500 V（DC）。 二、光交箱箱体的安装 （一）、箱体底部与地面（或平台）用4个螺钉固定（根据不同箱体来定）。 1、 GP31-2-a22型288芯（576芯）光交箱底座安装孔位图 2、GP31-2-a22型1152芯光交箱底座安装孔位图 （二）、光交箱必须进行接地。 1、光交箱箱体接地 ①、选择两根50×50×1500（mm）的镀锌角钢和两根4×40（mm）的镀锌扁铁分别进行焊接在一起（分别用于箱体接地和加强芯接地）。 ②、接地装置需在距光交箱3-5米处挖深70cm.再将角铁进行埋深。 ③、将引入扁铁引至光交箱下.利用25平方的黄绿相间的铜芯线引至光交箱的接地处。
镀锌角钢50×50×1500（mm） 镀锌扁铁4×40 (mm)
2、加强芯接地 步骤同上。 3、光交箱和加强芯接地.因地制宜 在光交箱位于城市街道路口等不利于两侧进行埋深或不便距箱体3-5米外开挖的地方等情况.可酌情考虑箱体和加强芯接地的位置、方向、深度等。但原则上应按照上述接地要求来进行相关接地工作。
镀锌角钢埋深地点应该距光交箱3-5米 光交箱箱体接地 接地柱
第四章 光交箱光缆成端规范 一、同一方向的光缆进入光交箱.原则上在光交箱的同一板面成端。
二、光缆由箱底穿入箱体时.必须用光缆橡皮圈密闭.使箱体不漏气.如果橡皮圈破损漏气.应采用松香加石蜡（1：1）混合密封或使用玻璃胶、橡皮泥等密封材料密封.防止灰尘、潮气从人井内进入光交箱.长时间后对光交箱内部件甚至光无源器件造成衰耗过大等直接损害。
三、光缆穿入箱体后.将加强芯穿入光缆固定板（或光缆固定保护装
加强芯接地 置）的固定孔中.确实将加强芯绝缘层剥掉后用螺钉拧紧与保护地相连.起到保护作用。
光缆加强芯固定板形式 四、光缆开剥前.应事先量好合适的开剥长度（光纤长度应能进入箱内最远的传输单元）.并用刀在缆皮上作标记（不要伤到缆芯）。 步骤为： 1、除去缆皮与束管外填充物。 2、清洁加强芯.截去一部分加强芯.留取120mm。 3、清洁束管.剥开束管外皮.束管外皮留有50mm.露出光纤。 4、清洁光纤.并给每一带状光纤（12芯/带）套入保护套管（注意：套管应套到齐根部）。
光缆开剥示意图
五、光纤软管应沿着箱体侧面的走线卡内布线并要绑扎整齐。
不规范：光纤开剥过短 规范：光纤开剥应尽量适宜 跳纤与软管绑扎的对比图 六、纤芯成端注意事项： 1、光交箱同一面的所有12芯熔接配线一体化模块成端必须遵循便于跳纤、便于绕线的原则进行成端.最终成端盘连接头（45°）的方向必须统一朝向一侧或中间的绕线架.（根据实际光交箱情况而定）。如下图.A端和B端所成的成端盘连接头45°的方向必须是相对的。所有光缆纤芯成端完后.应将适配器（活动连接器）的前帽盖住.防止灰尘进入。
2、纤芯成端需按色谱表顺序依次分别插入该单元相应的12芯熔接配线一体化模块的共12个适配器后侧.并拧紧固定.适配器与面板呈45°角.便于操作维护（见下图、表1）。
成端盘的连接头45°方向没有朝向绕线架，不利于跳纤
A端 B端 A端与B
端的连接头方向统一朝向中间的绕线架 图：12芯熔接配线一体化模块（双层）（分线钩可拆卸） 表1 1 2 3 4 5 6 7 8 9 10 11 12 深兰 橙 绿 棕 灰 白 红 黑 黄 紫 粉红 浅兰
3、纤芯成端应该遵循从上到下、从左往右的原则（不能从面板中间开始成端）.成端盘的标号必须粘贴上用打印的阿拉伯数字不干胶。如果一根光缆纤芯成端时没有成端完.在成另外一根光缆纤芯时需从紧接下面的一块12芯熔接配线一体化模块从左往右开始成端.同时在光缆纤芯分布使用情况表中相对应的位置注明未成端（表2）。
4、在尾纤盘存时不需要穿出模块.曲率半径R≥40mm.同时不要挤压与折断尾纤.尾纤裸露的一端暂用玻璃胶粘住.避免移动.待与光纤熔接。 5、纤芯熔接必须按照相关规范要求进行纤芯接续.纤芯损耗不大
成端从上到下、从左往右并标明数字 于 、光纤活动连接器插入损耗≤。 6、为了维护人员维护方便.进入光交箱光缆必须要吊牌.吊牌上信息要醒目、明了.注明中继段：XX-XX.光缆型号：XX芯.施工时间：XXXX年XX月（根据不同吊牌来填写）。
第五章 光交箱内跳纤的规范 一、在尾纤跳纤前.根据跳纤位置选择适宜的尾纤来跳纤.以减少多余的尾纤在盘纤轴上盘纤的空间.尾纤布放应整齐有序.不能乱穿乱拉线路。 1、箱体同一面（A端—B端）跳纤时.找到相应位置拔去适配器的前帽盖.将双头FC尾纤按顺序分别将一头插在A端前面的适配器前侧.FC尾纤另一头插在B端前面的适配器前侧（具体配置根据用户需要而定）.并将跳线顺着盘纤轴盘纤.盘纤时.所有多余尾纤应按着顺时针的方向进行盘纤。
2、从箱体一面（C端）跳线至背面（D端）时.FC尾纤从箱体下方的前面与背面间的二个穿线孔穿过跳线（根据不同型号光交箱来定）.不能直接从箱顶上穿过跳线。 ①、光交箱前后跳纤不规范
②、光交箱前后跳纤规范 不规范：跳线直接拉
盘纤不规范 A端 盘纤规范 A端 B端 B端
