光交接箱施工规范2017.10.9
光交验收规范
光缆交接箱验收标准1、光交箱箱体质量：安装完毕后的光交箱整洁无破损、脱皮、生锈、凹陷等感官问题。
2、光交箱安装工程质量。
（含底座）：光交箱地基基础应夯实，墙体砌筑符合建筑规范要求，回填土应夯实无塌陷。
墙体及底座砌筑高度应符合设计要求，抹灰表面光滑，无破损、开裂情况。
其抹灰强度符合标准。
光交箱地角螺丝稳固，底座和光交箱有机结合平整，并作防水、防腐处理。
箱体安装后的垂直度偏差不大于3mm，底座外沿距光交箱箱体大于150mm，底座高度距离地面300mm。
3、接地要求：按设计安装接地体，接地体用2根Φ60长1700cm镀锌钢管，并用40×4接地扁钢与接地体焊接打入地下，扁钢长度以满足接地阻值和地理实际确定。
用大于10平方多股软铜线分别与扁钢和箱体按地点联接，其接地阻值不大于5欧母。
3、光交箱箱体标识。
(1)、移动标识：正面喷印中国移动标识和联系电话，字迹清晰、端正、明显。
（2）、物理位置标识：物理位置标识以道路名称命名，喷印在箱体正面，移动标识下方，命名方式：街以南为1号直至结尾，路以东为1号直至结尾，如：XX大街01…….至最后一个光交箱，以此类推。
5、光交箱引上管长度：Pvc管或子管引出箱体时，应超出箱底部15--20cm，多条管时排列整齐，安装牢固，不产生错乱、倾斜情况。
6、光交箱门锁是否好用。
安装完毕后保证光交箱门锁正常开启，门不可变形，施工完毕后及时上交光交箱全部钥匙。
7、光缆标牌（芯数、通达方向）光缆布放时接地必须可靠，安装牢固。
纤芯必须增加保护管，光缆标签准确，标牌内容为二行：第一行起始方向，第二行为光缆芯数，多条光缆时标牌应错开，绑扎整齐。
标签如：邮政楼至边杖子144芯。
标签大小适宜，粘贴牢固。
8、尾纤盘放是否规整。
光交箱采用2米长尾纤，排列整齐，多余部分盘放在盘纤盘内，不可交叉，层次分明。
9、尾纤标签是否规范。
要求（1）标签为机打塑料压膜标签，（2）标签内容为3行，第一行描述本端光交箱机柜编号和连接器端子号，第二行描述业务信息和电路代号，第三行描述业务对端DDF架信息。
光交箱基座施工规范方案
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm;内壁采用1:水泥砂浆抹面，其厚度为2cm;方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm;制
作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
交警
部门
意见
科室
意见
分管
领导
批示
主要
领导
批示
光交箱基座地表部分需高于地面30cm,膨胀螺栓应高于光交箱基座，其图例中字母标示分别为：A ------- 光交箱宽带；B ---- 光交箱厚度；C――基座进线孔宽度；D――基座进线孔厚度；E前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱一一1460*760*620 （高x宽x厚）。
光交接箱设计原则及施工规范
光交接箱设计原则及施工规范光交接箱是光纤通信系统中非常重要的设备，其设计原则和施工规范直接影响到光纤通信系统的可靠性和稳定性。
下面将从设计原则和施工规范两方面详细阐述光交接箱的要求。
一、光交接箱的设计原则：1.可靠性原则：光交接箱必须具备高度的可靠性，能够适应各种恶劣的环境条件，保证通信系统的正常运行。
在设计过程中，应选择高品质、可靠的材料和元器件，并进行严格的技术造型和工艺要求。
2.兼容性原则：光交接箱应具备良好的兼容性，能够适应不同类型和规格的光缆、光纤接头盒和配件，以便满足不同工程的需求。
在设计过程中，应充分考虑光缆的入口、出口位置及规格，保证光缆的方便连接和布线。
3.安全性原则：光交接箱必须具备良好的安全性，能够防止外界灰尘、水分和其他有害物质的侵入，保证光缆和光纤的安全运行。
在设计过程中，应设置合适的密封结构和固定装置，避免光缆的松动和断裂。
4.扩展性原则：光交接箱应具备较强的扩展性，能够满足未来系统容量扩展和技术升级的需求。
在设计过程中，应事先考虑到系统的可扩展性并预留足够的空间和接口，以便于后续的改造和升级。
5.维护性原则：光交接箱的设计应便于维护和管理，方便对光缆和光纤接头进行检修和清洁。
在设计过程中，应合理布置光缆的入口和出口位置，并设置合适的连接接口和标识，以方便后续的维护工作。
二、光交接箱的施工规范：1.安装位置：光交接箱应安装在通信设备的近旁，并且能够方便操作和管理。
在选择安装位置时，应考虑设备的重量和尺寸，并保证有足够的空间进行布线和维护。
2.布线要求：光交接箱的布线应符合规范要求，避免光缆过度弯曲、拉紧或损坏。
光缆的入口和出口位置应合理设置，并在入口处设置光缆防剪结构，保证光缆的安全。
3.连接接口：连接接口的选择和安装应符合相关技术规范，以保证光纤的传输性能。
在连接接口上，应使用合适的接头和配件，并进行压接或熔接等工艺操作。
4.密封和防护：光交接箱的密封和防护措施应做好，以保证设备的安全和可靠运行。
光交箱基座施工规范方案
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:2.5水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
交警
部门
意见
科室
意见
分管
领导
批示
主要
领导
批示
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座8.5cm，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱——1460*760*620（高x宽x厚）。
光交接箱施工规范

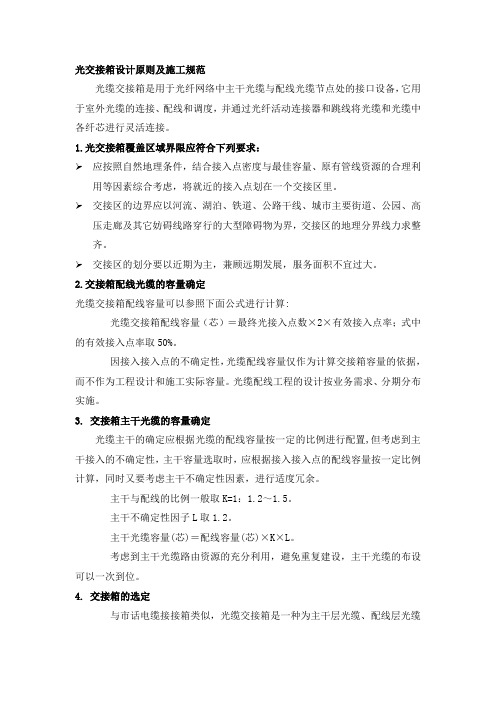

光交接箱设计原则及施工规范光缆交接箱是用于光纤网络中主干光缆与配线光缆节点处的接口设备，它用于室外光缆的连接、配线和调度，并通过光纤活动连接器和跳线将光缆和光缆中各纤芯进行灵活连接。
1.光交接箱覆盖区域界限应符合下列要求：应按照自然地理条件，结合接入点密度与最佳容量、原有管线资源的合理利用等因素综合考虑，将就近的接入点划在一个交接区里。
交接区的边界应以河流、湖泊、铁道、公路干线、城市主要街道、公园、高压走廊及其它妨碍线路穿行的大型障碍物为界，交接区的地理分界线力求整齐。
交接区的划分要以近期为主，兼顾远期发展，服务面积不宜过大。
2.交接箱配线光缆的容量确定光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量（芯）＝最终光接入点数×2×有效接入点率；式中的有效接入点率取50%。
因接入接入点的不确定性，光缆配线容量仅作为计算交接箱容量的依据，而不作为工程设计和施工实际容量。
光缆配线工程的设计按业务需求、分期分布实施。
3. 交接箱主干光缆的容量确定光缆主干的确定应根据光缆的配线容量按一定的比例进行配置,但考虑到主干接入的不确定性，主干容量选取时，应根据接入接入点的配线容量按一定比例计算，同时又要考虑主干不确定性因素，进行适度冗余。
主干与配线的比例一般取K=1：1.2～1.5。
主干不确定性因子L取1.2。
主干光缆容量(芯)＝配线容量(芯)×K×L。
考虑到主干光缆路由资源的充分利用，避免重复建设，主干光缆的布设可以一次到位。
4.交接箱的选定与市话电缆接接箱类似，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。
交接箱的使用期是同网络使用期一样，通常约20-25年。
选择高品质的室外箱体使其具有高强度、抗冲击、耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结。
光交接箱施工规范标准
光交接箱设计原则及施工规范光缆交接箱是用于光纤网络中主干光缆与配线光缆节点处的接口设备，它用于室外光缆的连接、配线和调度，并通过光纤活动连接器和跳线将光缆和光缆中各纤芯进行灵活连接。
1.光交接箱覆盖区域界限应符合下列要求：➢应按照自然地理条件，结合接入点密度与最佳容量、原有管线资源的合理利用等因素综合考虑，将就近的接入点划在一个交接区里。
➢交接区的边界应以河流、湖泊、铁道、公路干线、城市主要街道、公园、高压走廊及其它妨碍线路穿行的大型障碍物为界，交接区的地理分界线力求整齐。
➢交接区的划分要以近期为主，兼顾远期发展，服务面积不宜过大。
2.交接箱配线光缆的容量确定光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量（芯）＝最终光接入点数×2×有效接入点率；式中的有效接入点率取50%。
因接入接入点的不确定性，光缆配线容量仅作为计算交接箱容量的依据，而不作为工程设计和施工实际容量。
光缆配线工程的设计按业务需求、分期分布实施。
3. 交接箱主干光缆的容量确定光缆主干的确定应根据光缆的配线容量按一定的比例进行配置,但考虑到主干接入的不确定性，主干容量选取时，应根据接入接入点的配线容量按一定比例计算，同时又要考虑主干不确定性因素，进行适度冗余。
主干与配线的比例一般取K=1：1.2～1.5。
主干不确定性因子L取1.2。
主干光缆容量(芯)＝配线容量(芯)×K×L。
考虑到主干光缆路由资源的充分利用，避免重复建设，主干光缆的布设可以一次到位。
4.交接箱的选定与市话电缆接接箱类似，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。
交接箱的使用期是同网络使用期一样，通常约20-25年。
选择高品质的室外箱体使其具有高强度、抗冲击、耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结。
光交箱基座现场施工规范方法
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:2.5水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座8.5cm，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽
度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：光缆交接箱——1460*760*620（高x宽x厚）。
光交接箱施工规范
光交接箱设计原则及施工规范光缆交接箱是用于光纤网络中主干光缆与配线光缆节点处的接口设备，它用于室外光缆的连接、配线和调度，并通过光纤活动连接器和跳线将光缆和光缆中各纤芯进行灵活连接。
1.光交接箱覆盖区域界限应符合下列要求：应按照自然地理条件，结合接入点密度与最佳容量、原有管线资源的合理利用等因素综合考虑，将就近的接入点划在一个交接区里。
交接区的边界应以河流、湖泊、铁道、公路干线、城市主要街道、公园、高压走廊及其它妨碍线路穿行的大型障碍物为界，交接区的地理分界线力求整齐。
交接区的划分要以近期为主，兼顾远期发展，服务面积不宜过大。
2.交接箱配线光缆的容量确定光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量（芯）＝最终光接入点数×2×有效接入点率；式中的有效接入点率取50%。
因接入接入点的不确定性，光缆配线容量仅作为计算交接箱容量的依据，而不作为工程设计和施工实际容量。
光缆配线工程的设计按业务需求、分期分布实施。
3. 交接箱主干光缆的容量确定光缆主干的确定应根据光缆的配线容量按一定的比例进行配置,但考虑到主干接入的不确定性，主干容量选取时，应根据接入接入点的配线容量按一定比例计算，同时又要考虑主干不确定性因素，进行适度冗余。
主干与配线的比例一般取K=1：1.2～1.5。
主干不确定性因子L取1.2。
主干光缆容量(芯)＝配线容量(芯)×K×L。
考虑到主干光缆路由资源的充分利用，避免重复建设，主干光缆的布设可以一次到位。
4.交接箱的选定与市话电缆接接箱类似，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。
交接箱的使用期是同网络使用期一样，通常约20-25年。
选择高品质的室外箱体使其具有高强度、抗冲击、耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结。
FTTH施工规范
防尘帽盖好
中国电信广东公司 广州研究院 综合部
4、光交接箱内部安装规范
（5） 尾纤型光分路器（盒式OBD） 的安装
OBD006
1、OBD的安装应参照丌同箱体的说明 书进行安装，如图 2、尾纤型光分路器尾纤的盘留应整齐 、有序，盘留的尾纤应便于取出。多 余的尾纤应统一按顺序排列放置在停 车区。 3、光分路器中未使用的适配器或连接 器插头应盖上防尘帽。
加强芯固定幵弯曲
塑管剥离至根部 幵套管保护，绝 缘胶布绑定
每根光缆喉箍分别 固定
中国电信广东公司 广州研究院 综合部
二、 分纤箱的安装施工规范
1、光缆分纤箱的型号、安装 位置、安装方式应符合设计要 求。丌得室内、外箱体混用。 2、光缆分பைடு நூலகம்箱标识用统一喷 漆，蓝色，大小适合，应含有 分纤箱编码、和线序。 3、分纤箱门内侧，应标明单 元楼道信息方便装维人员装机 4、墙挂箱体的安装的安装应 端正、牢靠。安装高度应大于 1.5m，丌影响影响居民出行楼 道分纤箱应尽量安装在原有分 线盒附近，如相距较远，应钉 固槽板或明管连接至原有暗管 附近，拐弯处用软管连接。 架空光缆分纤箱在安装时， 顶部距最下层钢绞线丌低于 60cm。箱体安装的朝向应一 致。幵安装相应的理线环、C 型拉钩、S型固定件等支撑件 。
光缆编码 光缆型号 通达方向地点
（2）箱体进出缆口需要用防火泥封 堵严密。
（2）进缆口用 防火泥封堵
中国电信广东公司 广州研究院 综合部
4、光交接箱内部安装规范
（3）箱体内未使用的端子需盖上防 尘帽。 （4）光交箱内需放置统一格式的端 子和分光器面板图统一用A3竖版打 印，幵附光缆竣工图纸。 （5）从资源系统中导出光交或光网 的面板图幵打印放入光交或光网中。 见下表格。
光交接箱管理制度初稿
光交接箱管理办法第一条光交接箱施工规范（一）、所有进线光缆在光交入口处和上游通信管井内均须悬挂光缆标牌，光缆进线孔和空余进线孔要密封处理，防止火、灰尘、潮气从人井内进入交接箱，对箱内部件甚至光无源器件造成直接损害。
光缆必须用喉箍固定牢固，带状光缆必须在分线器内按顺序分线，不能出现交叉现象;裸纤必须有蛇形软管或塑料管保护并绑扎；光缆标牌需标明光缆起止点、光缆型号、施工日期、施工单位、工程名称等信息。
（二）、光交接箱进线光缆成端规范：1、所有光缆必须做好管序标号，单面光交先成端主干光缆，并预留适当位置。
后成端配线光缆。
双面光交成端按主干光缆成端在A面，配线光缆成端在B面原则顺序成端（一般情况下，将面向道路一侧，易于操作一面定义为A面）。
主干光缆成端和使用均须自上而下，自左而右依序成端或使用。
配线光缆（或支线光缆）成端和使用均须自下而上，自左而右依序成端或使用。
客户引入光缆，原则上有资源核查组制定位置成端，必须合理利用，统筹安排，必要时成端在同一熔纤盘（如多条光缆只用2芯时）。
2、光交成端按批次成端，光纤必须有足够富裕度，熔纤盘抽动或转动时时，不得出现裸纤套管打折或紧凑现象。
无需成端仅做预留纤芯需引出，套好软管，绑扎整齐，贴劳标签。
直通光纤在光交接箱下直熔盘对接时，必须按要求熔接，并做好标记。
3、光缆成端作业时必须小心仔细，光缆开剥要有足够富裕，光纤在熔纤盘内长度不得小于60cm，绝对禁止出现错管、错盘现象。
4、熔纤盘内成端需工艺美观，热熔管需按纤芯顺序安放在盘纤槽内，不能出现多个纤芯用一个热熔管现象。
5、光缆成端后须熔纤盘右侧牢固粘贴成端标签，含有成端光缆来向、光缆芯数、成端占用芯数等信息。
6、光缆成端必须严格测试，包含接头质量；验收不合格，予以改正，否则，工作量不计入绩效工资内。
（验收见附件二）7、所有信息资料（特别是光缆类型，光缆管序，光纤纤序）必须提交电子档至资源核查组，由资源核查组录入资源管理系统。
