无机绝缘纸_聚酯薄膜复合材料在H级低压电机上的应用探讨
电机维修工艺—交流电机绕组全H级绝缘规范
交流电机绕组全H级绝缘规范1.适用范围本规范适用于全H级交流电机定转子绕组的绕制与嵌线。
2.工艺准备2.1材料准备采用温度指数为180的QZY/QXY-2/180复合漆包圆铜线，Q（Z/XY）B-2/180复合漆包扁铜线。
聚酰亚胺薄膜6050；硅胶玻璃丝管2751（JB1554-75）；聚胺-酰亚胺板3253（JB/T2618-92）；聚酰亚胺复合箔6650（JB/T4062.1-1995）；聚胺-酰亚胺无纬带2850（JB/T6236.3-92）。
2.2工具准备备常用的绕制线圈工具和常用的嵌线工具。
3.工艺过程3.1绕制线圈。
3.1.1根据原样或图纸尺寸制作绕组。
检查好导线规格、绝缘等级，明确绕组形状、匝数、并绕根数、电机的槽数，组数是否准确，模型是否与图纸尺寸相同。
3.1.2绕制时导线排列要平整无交叉，弯曲现象。
每相线圈不能超过两个接头，接头要接在线圈下线的端部，接头要套合适的硅橡胶玻璃丝管；线圈起完头也要套合适的硅橡胶玻璃丝管。
3.1.3线圈整型，六角形的线圈端部要起大、小弯，线圈尾部用线绳绑扎好。
3.1.4线圈要配好电阻。
3.2嵌线绝缘3.2.1槽绝缘用0.05mm聚酰亚胺薄膜6050（JB/2726-1996）和聚酰亚胺复合箔6650（JB/T4062.1-1995）各一层。
3.2.2相间绝缘用聚酰亚胺复合箔6650两层。
3.2.3层间绝缘用聚酰亚胺复合箔6650两层或用0.5mm聚胺-酰亚胺板3253。
3.2.4槽楔采用聚胺-酰亚胺板3253。
3.2.5转子支架的支圈上用0.3mm聚酰亚胺复合箔6650（JB/T4062.1-1995），沿圆周方向迭包三层，宽度比支撑面宽3~5mm，并用0.10*25mm玻璃丝带（JC174-80）扎紧。
3.2.6端部绑扎。
转子嵌完线后，线圈两端用0.2*25mm聚胺-酰亚胺无纬带2850（JB/T6236.3-92）打箍，其层数按设计要求选用。
3.2.7引接线采用硅橡胶引接线JHQG-500，（额定电压500V及以上的采用JHQG-1140）；引接线接头处用0.05*25mm聚酰亚胺薄膜带6050半迭包二层，外再套硅胶玻璃丝管2751（JB1554-75）。
绝缘材料简明手册
中国长江动力公司（集团）武汉汽轮发电机厂Q/CCF K1501-2004 绝缘材料简明手册2004-06-23发布2004-07-15实施武汉汽轮发电机厂发布前言企业标准《绝缘材料简明手册》自1993实施以来，在设计和生产中发挥了一定的作用。
多年来，由于产品的不断发展，原标准已不能满足使用要求。
为适应企业的发展，特修订了本标准。
本标准是由企业所使用的绝缘材料编制而成，编制本标准的目的主要是介绍这些绝缘材料的不同用途，供设计、工艺、供应部门使用。
本标准不能作为绝缘材料进厂的验收标准，材料进厂应按相应的标准及要求验收。
本标准在修订过程中增减了一些绝缘材料，统一了标注方法。
随着新材料的出现和应用，老材料的淘汰，本标准将随着产品开发的需要，在适当的时候进行修改。
本标准的附录A、附录B、附录C为资料性附录。
本标准自实施之日起代替Q/WF F0411-1993。
本标准由情报信息中心提出并归口。
目次1 范围 (3)2 规范性引用文件 (3)3 绝缘材料品种、规格及要求 (3)3.1 绝缘材料漆、树脂和胶类 (3)3.2 绝缘浸渍纤维制品 (6)3.3 绝缘层压制品 (7)3.4 绝缘模塑料 (10)3.5 绝缘云母制品 (10)3.6 绝缘薄膜、粘带及复合制品 (12)3.7 其它绝缘材料 (14)附录A绝缘漆、树脂和胶使用溶剂、稀释剂及烘焙温度 (16)附录B 常用绝缘材料的贮存期 (17)附录C 绝缘材料密度 (18)绝缘材料简明手册Q/CCF K1501-2004 1 范围本标准规定了绝缘材料的名称、型号、规格、标注示例等有关要求。
本标准适用于电机、电器等产品及其零件用的绝缘材料。
2 规范性引用文件GB/T1303-1977 环氧玻璃布层压板GB/T5021-2002 换向器隔板和材料GB/T5133-1985 层压棒GB/T13950-1992 电气绝缘用聚酯薄膜JB/T2726-1996 聚酰亚胺薄膜JB/T4059-1991 聚酰薄膜绝缘纸柔软复合材料JB/T4060-1991 聚酰薄膜聚酯纤维非织布柔软复合材料JB/T4061.1-1995 聚酰薄膜聚芳酰胺纤维纸柔软复合材料JB/T4062.1-1995 聚酰亚胺薄膜聚芳酰胺纤维纸柔软复合材料JB/T5658-1991 电气用压敏粘带聚酯薄膜热固性胶粘带JB/T5659-1991 电气用压敏粘带聚酯亚胺薄膜热固性胶粘带JB/T5822-1991 电器绝缘用酚醛玻璃纤维模塑料JB/T6236.3-1992 电工用树脂浸渍玻璃纤维无纬绑扎带技术条件JB/T6488.3-1992 云母带环氧玻璃云母带JB/T7099-1993 塑料云母板JB/T7100-1993 柔软云母板JB/T8150-1999 环氧层压玻璃布管3 绝缘材料品种、规格及要求3.1 绝缘漆、树脂和胶类见表13.2 绝缘浸渍纤维制品见表2表2 绝缘浸渍纤维制品3.3 绝缘层压制品见表3表3 绝缘层压制品表3（续）3.4 绝缘模塑料见表4表4绝缘模塑料3.5 绝缘云母制品见表5表5绝缘云母制品表5（续）3.6 绝缘薄膜、粘带及复合制品见表6表6绝缘薄膜、粘带及复合制品表6（续）3.7 其它绝缘材料见表7附录A（资料性附录）绝缘漆、树脂和胶使用溶剂、稀释剂及烘焙温度附录B（资料性附录）常用绝缘材料的贮存期附录C （资料性附录）绝缘材料密度。

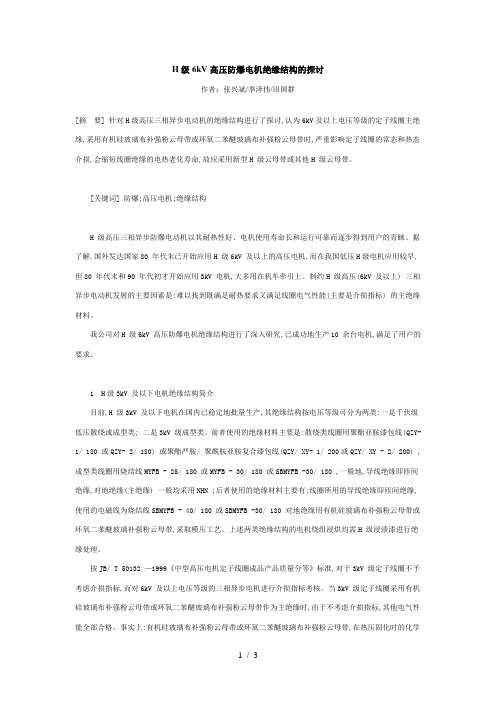

H级6kV高压防爆电机绝缘结构的探讨
H级6kV高压防爆电机绝缘结构的探讨作者：张兴斌/季泽伟/田国群[摘要] 针对H级高压三相异步电动机的绝缘结构进行了探讨,认为6kV及以上电压等级的定子线圈主绝缘,采用有机硅玻璃布补强粉云母带或环氧二苯醚玻璃布补强粉云母带时,严重影响定子线圈的常态和热态介损,会缩短线圈绝缘的电热老化寿命,故应采用新型H 级云母带或其他H 级云母带。
[关键词] 防爆;高压电机;绝缘结构H 级高压三相异步防爆电动机以其耐热性好、电机使用寿命长和运行可靠而逐步得到用户的青睐。
据了解,国外发达国家80 年代末已开始应用H 级6kV 及以上的高压电机,而在我国低压H级电机应用较早,但80 年代末和90 年代初才开始应用3kV 电机,大多用在机车牵引上。
制约H 级高压(6kV 及以上) 三相异步电动机发展的主要因素是:难以找到既满足耐热要求又满足线圈电气性能(主要是介损指标) 的主绝缘材料。
我公司对H 级6kV 高压防爆电机绝缘结构进行了深入研究,已成功地生产10 余台电机,满足了用户的要求。
1 H级3kV 及以下电机绝缘结构简介目前,H 级3kV 及以下电机在国内已稳定地批量生产,其绝缘结构按电压等级可分为两类:一是千伏级低压散绕或成型类; 二是3kV 级成型类。
前者使用的绝缘材料主要是:散绕类线圈用聚酯亚胺漆包线(QZY- 1/ 180 或QZY- 2/ 180) 或聚酯严胺/ 聚酰胺亚胺复合漆包线(QZY/ XY- 1/ 200或QZY/ XY - 2/ 200) ,成型类线圈用烧结线MYFB - 25/ 180 或MYFB - 30/ 180 或SBMYFB -30/ 180 ,一般地,导线绝缘即匝间绝缘,对地绝缘(主绝缘) 一般均采用NHN ;后者使用的绝缘材料主要有:线圈所用的导线绝缘即匝间绝缘,使用的电磁线为烧结线SBMYFB - 40/ 180 或SBMYFB -30/ 180 对地绝缘用有机硅玻璃布补强粉云母带或环氧二苯醚玻璃补强粉云母带,采取模压工艺。
绝缘材料-
固体绝缘材料
• 固体绝缘材料可分有机、 无机两类。 • （1）有机固体绝缘材 料包括绝缘漆、绝缘胶、 绝缘纸、绝缘纤维制品、 塑料、橡胶、漆布漆管 及绝缘浸渍纤维制品、 电工用薄膜、复合制品 和粘带、电工用层压制 品等。 • （2）无机固体绝缘材 料主要有云母、玻璃、 陶瓷及其制品。相比之 下，固体绝缘材料品种 多样，也最为重要。
五、高压电气绝缘套管、绝缘子 高压电气绝缘套管、
1、10KV户内绝缘套管
穿墙套管
2、10KV户内绝缘套管
3、10KV户外绝缘子
ห้องสมุดไป่ตู้
4、10KV户内绝缘子
5、35KV绝缘子
35KV复合材料绝缘子 35KV支柱绝缘子
6、110KV绝缘子
110KV的绝缘子一般采用悬挂 式复合材料绝缘子。
7、220KV绝缘子
六氟化硫气体绝缘 电流互感器
电气设备中的气体绝缘材料一般采 用六氟化硫，例如： 断路器。 用六氟化硫，例如：SF6断路器。
液体绝缘材料
• 液体绝缘材料能提高了绝缘 性能，还增强散热作用； 性能，还增强散热作用；在 电容器中提高其介电性能， 电容器中提高其介电性能， 增大每单位体积的储能量； 增大每单位体积的储能量； 在开关中除绝缘作用外， 在开关中除绝缘作用外，更 主要起灭弧作用。 主要起灭弧作用。 • 一般来说，液体绝缘材料的 一般来说， 绝缘性能比气体的要好， 绝缘性能比气体的要好，很 多电气设备都用绝缘油介质 来绝缘。例如： 来绝缘。例如：油浸式变压 少油断路器等。 器、少油断路器等。
220KV的绝缘子采用悬挂式复合材料 绝缘子。
8、500KV绝缘子
500KV悬挂式复 合绝缘子
各种电压等级的绝缘子比较
从上图可看出，电压等级越高，绝缘子体积越大，个数越多。
电动机绝缘等级
电动机绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180 绕组温升限值（K）60 75 80 100 125 性能参考温度（℃）80 95 100 120 145 在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等.DMD绝缘纸.DMD (Dacron®/Mylar®/Dacron®) 全称聚酯薄膜聚酯纤维非织布柔软复合箔，是由两层聚酯无纺布中间夹一层绝缘聚酯薄膜复合而成的三层绝缘材料。
（Dacron Mylar 为杜邦公司注册商标）DMD分为有B级和F级两种,B级耐温105度, F级耐温155度。
中国市场上B级为白色，F级产品通常为蓝色或粉色，以示区分。
DMD产品产品在外观上外观以平滑, 无气泡, 折痕者为佳. 适用于电机的槽绝缘和衬垫绝缘.电动机温度是指电动机各部分实际发热温度,它对电动机的绝缘材影响很大,温度过高会使绝缘老化缩短电动机寿命,甚至导致绝缘破坏.为使绝缘不致老化和破坏,对电动机绕组等各部分温度作了一不定期的限制,这个温度限制就是电动机的允许温度.公式电动机的各部温度的高低还与外界条件有关,温升就是电动机温度比周围环境温度高出的数值. θ=T2-T1 式中θ-------温升T1-------实际冷却状态下的绕组温度(即环境温度,室温不允许超过40℃); T2-------发热状态下绕组温度. 温升是指电动机在额定运行状态下,定子绕组的温度高出环境温度的数值(环境温度规定为35℃或40℃以下,如果铭牌上未标出具体数值,则为40℃)电机绝缘等级分类电机变压器常用绝缘材料1、A级绝缘：包括浸渍处理过的棉纱，丝，纸等有机纤维材料以及普通漆包线上的磁漆等，且目前只在变压器上应用，最高允许工作温度为105℃。
电动机的绝缘等级
绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等.防护等级外壳防护等级（IP）代码（BS EN60529；1992）作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。
例如：本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。
保护等级由两位数字组成，在其前加上IP字样。
第一位特征数字防止固定导体异物进入0 无防护1 固定异物直径大于50mm2 固定异物直径大于12mm3 固定异物直径大于2.5mm4 固定异物直径大于1.0mm5 防尘6 尘密第二位特征数字防止进水造成有害影响0 无防护1 垂直滴水2 倾角75-90°滴水3 淋水4 溅水5 喷水6 猛烈喷水7 短时间侵水8 连续侵水电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
高压绝缘材料
按照使用范围绝缘漆可以分为浸渍漆 漆包线漆 覆盖漆 硅钢片漆 防电晕漆 浸渍漆分有溶剂漆和无溶剂漆两大类;主要用于浸渍电机 电器的线
圈;以填充其间隙和微孔;且固化后能在被浸渍物的表面形成连续平整的漆 膜;并使之粘结成一个坚硬的整体
漆包线漆主要用于漆包线芯的涂覆绝缘 由于导线在绕制线圈 嵌线 等过程中;将经受热 化学和多种机械力的作用;因此要求漆包线漆具有良好 的涂覆性即能均匀涂覆;漆膜附着力强;表面光滑柔软有韧性;有一定的耐磨 性和弹性;电气性能好;耐热;耐溶性;对导体无腐蚀等特性
真空绝缘特征
空气中的击穿是由于气体中的少量自由电子在电场作用下高速度运动; 与气体分子碰撞产生较多的电子和离子;新生的电子和离子又同中性原 子碰撞;产生更多的电子和离子 这种雪崩式的电离过程;在电极间形成了 放电通道;产生了电弧 而真空中;由于压强较低;气体分子极少;在这样的 环境中;即使电极间隙中存在着电子;它们从一个电极飞向另一个电极时; 也很少有机会与气体分子碰撞 因而不可能有电子和气体分子碰撞造成 雪崩式的电击穿 正是因为气体分子十分稀少;真空间隙电击穿需要在非 常高的电压下出现场致发射等其它现象时才有可能形成 从理论上推测; 电场强度需达到108V/cm以上时才会造成电击穿;实际上真空间隙的绝缘 强度由于一系列不利因素将低于理论计算值几个数量级 修改：高真空 间隙是一种强度很高的绝缘间隙;其击穿场强达1 3MV/cm;
矿物油属弱极性介质;相对介电常数εr约为2 2 控制油 的馏分;可得到粘度不同的绝缘油
油的老化主要是热 氧和电老化 为防止油的老化;一 般可加强散热以降温或隔绝空气;也可加入抗氧化剂和抗 老化添加剂 矿物油具有良好的绝缘性能和导热性;成本也 不高 ;但燃点比较低;生物降解能力差
发电机绝缘纸、变压器绝缘纸的绝缘等级及分类标准
发电机绝缘纸、变压器绝缘纸的绝缘等级及分类标准发电机绝缘纸、变压器绝缘纸的绝缘等级及分类标准发电机绝缘纸的绝缘等级分类标准：划分为A、E、B、F、H级发电机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的复合绝缘纸，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管)，6520复合纸，DMD绝缘纸等。
变压器绝缘等级是指温度的，有A、B、E、F、H、C。
变压器有A 级，最高运行温度为105度，这就是油变。
干变有F级（环氧树脂）最高运行温度为155度。
还有用美国杜邦公司的NOMEX绝缘纸制作的H级（最高运行温度180度）和C级（最高允许运行温度为220度）的干式变压器。
E和B是用来制造电机的。
这个温度是绝缘材料来决定的。
不能换算。
国内电机绝缘材料和工艺及绝缘结构现状及分析
国内电机绝缘材料和工艺及绝缘结构现状及分析管兆杰;黄慧洁;康骏【摘要】The current status and problems of domestic electrical insulation materials, insulation technology and electrical insulation systems were analyzed. The necessity of the establishment of the base systems for the motor insulation materials and electrical insulation systems were analyzed. The suggestions of the development of future electrical insulation materials and electrical insulation systems were put forward.%对目前国内电机绝缘材料、绝缘工艺和绝缘结构的现状及存在的问题进行了分析.分析了电机绝缘材料及绝缘结构基准体系建设的必要性,为未来的电机绝缘材料及绝缘结构的发展提供了建议.【期刊名称】《电机与控制应用》【年(卷),期】2011(038)004【总页数】5页(P1-5)【关键词】绝缘材料;绝缘结构;基准体系【作者】管兆杰;黄慧洁;康骏【作者单位】上海电器科学研究所(集团)有限公司上海电器设备检测所,上海200063;上海电器科学研究所(集团)有限公司上海电器设备检测所,上海200063;上海电器科学研究所(集团)有限公司上海电器设备检测所,上海200063【正文语种】中文【中图分类】TM303.40 引言电机所采用的绝缘材料、绝缘结构、绝缘工艺，不仅涉及到电机设计参数的选择和整体结构的布局，还关系到电机运行的可靠性和运行寿命。
