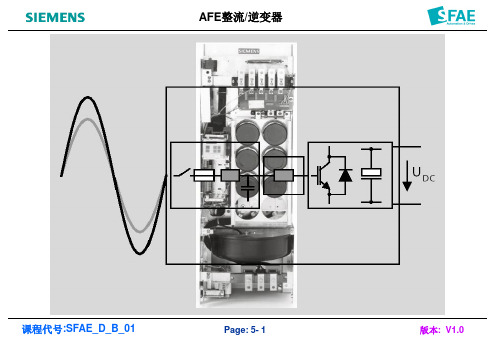

做为AC/DC环节的变频器系统 环节的变频器系统(630kW ) 使用 AFE 做为 环节的变频器系统
contactors fuses isolating switch
L-C filter
AFE inductor
课程代号:SFAE_D_B_01 课程代号
AFE整流 逆变器 整流/逆变器 整流
课程代号:SFAE_D_B_01 课程代号
Page: 5- 1
版本: 版本 V1.0
第五部分: 第五部分: 6SE70 AFE 整流器单元
课程代号:S
版本: 版本 V1.0
AFE整流 逆变器的特点 (1) 整流/逆变器的特点 整流 AFE变流器是随着全控式开关器件（例如IGBT）的实用化而发展起来的斩控式可逆变 流器。系统的交－直环节与直－交环节的结构完全相同，均采用正弦脉宽调制模式 （SPWM）。其控制结构包括直流母线电压的电压调节器；提供变频器系统输入电流 瞬时值指令模式信号的功率因数调节器；与电流模式信号成正比的控制输入电流的 调节器；以及对变流器交流输入电压进行斩波控制的SPMW控制器。 AFE变流器能将直流母线电压保持在恒定的给定值上。它既可以作为整流器工作，也 可作用逆变器工作，为电源侧的4象限运行。由于采用了自关断器件IGBT，通过恰当 的SPWM模式，可对交流电流的大小和相位进行控制，并通过前端的各滤波、储能环 节使交流输入电流接近正弦波。并且功率因数以1为中点而正负可调。在电机侧的制 动能量通过逆变器返回而使直流母线电压升高时，可以使交流输入电流的相位与电 源电压相位相反，实现再生发电运行，并将再生功率回馈到交流电网去，这时斩控 整流器工作在有源逆变状态。
