确定铝电解多功能起重机滑触线热膨胀补偿点的方法
起重运输机械的供电方式和设计
起重运输机械的供电方式和设计起重运输机械的种类很多,它包括桥式起重机、门式起重机、港口起重机，专用起重机、单梁起重机、电动葫芦、堆料取料机以及各种在地面轨道上行驶的各种电动车辆等等。
对这些起重运输机械的供电方式,一般都是采用滑触线或软电缆的供电形式.一、滑触线供电方式滑触线是各种桥式起重机，门式起重机等使用最为普遍的一种供电方式，常用的滑触线型式有下列几种.1．角钢滑触线,这是我国过去几十年来广泛使用的一种滑触线型式，其优点是能节省有色金属消耗量和结构坚固耐磨，其缺点是电能损耗大，施工困难，运行时因接触不良会有火花产生，尤其是对一些大吨位起重机，其负荷电流很大，采用角钢滑触线因受线路阻抗大的限制，往往要加很大截面的铝辅助线，但铝辅助线载面增大到某一截面时（如80×6mm2的扁铝）,因三根滑触线之间的相间距离不能减少，如继续增大铝辅助线的载面,其阻抗值减小甚微.因此对大吨位起重机的滑触线不得不采用多点分段供电或采用三芯电缆作辅助线来满足起动时对电压降的要求,这样的供电方式不但增加了电缆线路的消耗量，还在滑触线路上增加许多连接点，使故障的可能性增加，随着引进技术的增多，各种新型滑触线在宝钢一、二期工程中被普遍采用。
2．刚性滑触线：这是一种以铜作为导电材料，钢材作为加强材料,敷设在在绝缘子上的滑触线。
一般是根据载流量的大小将铜材嵌装在轻轨上或将沟型铜线用钢制夹板夹紧，然后在固定在绝缘子上。
刚性滑触线的载流量和导电体的载面积都比较大，其导电体的载面积一般为70～540mm2额定电流为300~1850A,最高温度为95C，具有很好的耐触性能，在恶劣的条件下使用时其性能也不会降低，能保证有较长的寿命，且具有很高的机器强度，不会变形和弯曲，也不易出现断线等现象。
这种滑触线是安装在瓷瓶上的,所以安装和维护都比较简单.刚性滑触线的用途最广，可广泛用作各种不同吨位起重机的滑触线,尤其是对一些大容量起重机和高温多尘场所更为适用,其电压也可提高到3KV，如宝钢炼钢场内的440吨起重机就是采用电压为3KV的刚性滑触线.对380V电压的起重机，如果负荷电流很大，采用刚性滑触线的线路电压降超过允许值时，只在刚性滑触线上添加二根不同相序的辅助线后，其阻抗值即可成倍地降低，使线路电压降减小到允许值之内。
滑触线安装详解
滑触线安装详解一.滑触线安装位置选择1.安装位置应靠近传动位置，靠近移动受点设施同侧。
2.安装位置应无剧烈震动，无异物跌路冲击，尽量远避高温热源点。
3.应保证人或运动物体通过无阻碍，应考虑维修的方便性。
二.悬吊支架安装方式确定悬吊支架安装方式：根据P23选用悬吊兼具一般为1.2m。
三.滑触线安装前准备工作1.检查导管外观，不得扭曲变形，导轨街头应平直、光滑、搪锡良好、绝缘槽板应无断裂，导管槽口应大于10mm。
过于狭窄，可用扁钢撬板适当撬大。
2.集电器应在刷框中伸缩自如，且有一定压力，电刷应无破损。
集电器每根导管内，应移动流畅。
四.滑触线导管安装1.根据安装示意图，将导管及热膨胀补偿段、断线段、弧形段、中间供电段等，按实际位置，顺序编号。
2.将浮动悬吊夹、固定悬吊夹、以规定兼具配置数量，套入导管中。
3.起吊安装第一根导管时，应用固定悬吊夹悬吊在支架上，以作为全线校直基准，安装完毕后，如该段不作为固定悬吊段可用浮动夹代替。
4.吊起的第一根导管，将固定悬吊夹安装在支架上，调整与钢轨在水平方向向上，垂直方向上的中心线平行度，要求不大于1.5/1000后，拧紧螺母，将之固定。
5.接着起吊安装第二根，除符合第四条要求外，保证与第一根在水平和垂直方向直线度1.5/1000。
6.导管连接：不同导轨采用不同连接方式，如P10所示，请用户注意不论哪种连接方式，必须在接头处装有绝缘隔离板，防止因导轨窜动，接触金属外壳。
连接后，如有凸台或不平整，不光滑过渡之处，应撑开槽口，用石油、锉刀修平。
7.连接夹安装：导轨连接号，盖上连接夹，并拧紧螺钉，连接夹为工程塑料型。
对于室外使用场所，为防止雨水由连接夹侵入，必须在外壳对接端部开始，用绝缘粘带，连续反复裹覆二层，裹覆应是往复式，不能缠绕，以保证; 槽口畅通无阻。
8.导管外壳接地，每段导管端头，都有带接线端子的接线，用螺钉将相邻接线端子连接。
9.端头或中间供电。
本产品具有专门的供电段，供电段可根据需要，接在全线中部或端部，电缆进入接线盒时，必须保证橡胶套紧密卡紧电缆，以防止灰尘、雨水侵入。
热电偶需要冷端温度补偿的原因和五种温度补偿方法
热电偶需要冷端温度补偿的原因和五种温度补偿方法热电偶是一种常用的温度测量设备，它通过两种不同材料的金属导线形成的热电偶电路原理，利用温差引起的热电势差来测量温度。
然而，由于热电偶的冷端温度与环境温度不同，会影响到温度测量的准确性。
因此，热电偶需要进行冷端温度补偿，以提高温度测量的准确性和稳定性。
热电偶冷端温度补偿的原因主要有两点。
首先，冷端温度与环境温度的差异会导致热电偶电路中产生额外的热电势差，从而引起温度测量误差。
其次，冷端温度的变化会导致热电势的非线性变化，进一步增加温度测量误差。
因此，冷端温度补偿可以减小由于环境温度的变化而引起的温度测量误差。
接下来介绍五种常用的热电偶冷端温度补偿方法：1.嵌入式电解质温度传感器补偿法该方法是通过在热电偶的连接头内嵌入电解质温度传感器，实时测量连接头的温度，并根据测量结果进行热电势补偿，从而消除冷端温度变化引起的误差。
2.冷端温度检测补偿法该方法是在热电偶冷端连接头附近安装一个冷端温度检测器，实时测量冷端温度，并根据测量结果进行热电势补偿，以减小冷端温度变化引起的温度测量误差。
3.冷端直流功率补偿法该方法通过在热电偶接头处引入一个微小的直流电流，通过测量电阻变化来获得冷端温度信息，并据此实现热电势补偿，从而消除冷端温度变化引起的误差。
4.冷端恒温补偿法该方法是通过在热电偶的连接头处设置一个恒温装置，将其保持在一个恒定的温度，从而消除冷端温度变化引起的误差。
5.数学模型补偿法该方法是通过建立热电偶冷端温度与温度测量误差之间的数学模型，并根据冷端温度的变化来修正温度测量结果，以实现热电势补偿。
总之，热电偶需要进行冷端温度补偿，以提高温度测量的准确性和稳定性。
常用的冷端温度补偿方法包括嵌入式电解质温度传感器补偿法、冷端温度检测补偿法、冷端直流功率补偿法、冷端恒温补偿法和数学模型补偿法。
这些方法可以根据不同的实际需求和条件选择合适的补偿方法。

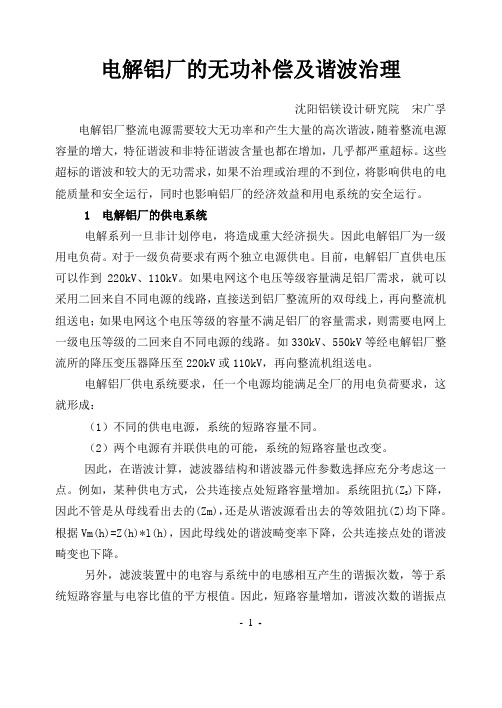

某电解铝厂的无功补偿及谐波治理
