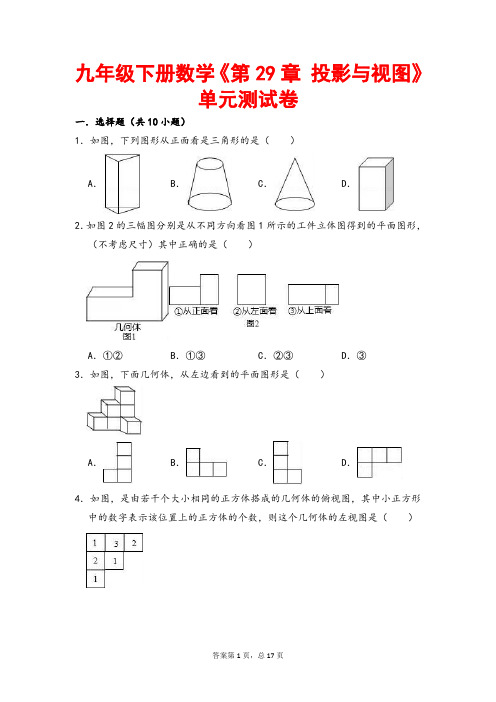

(最新)部编人教版数学九年级下册《第29章 投影与视图》综合测试题》(含答案解析)
九年级下册数学《第29章投影与视图》单元测试卷一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A ．B ．C ．D ．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（ ）A ．4B ．5C ．6D ．76．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（ ）A ．圆柱B ．圆锥C ．棱锥D ．球7．某同学画出了如图所示的几何体的三种视图，其中正确的是（ ）A ．①②B ．①③C ．②③D ．②8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（ ）A．B．C．D．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m二．填空题（共5小题）11．请写出一个三视图都相同的几何体：．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要个小立方块．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体．15．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为．三．详解题（共4小题）16．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．17．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．18．（1）由大小相同的小立方块搭成的几何体如下图，请在下图的方格中画出该几何体的俯视图和左视图．（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要个小立方块，最多要个小立方块．19．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC 为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）详解）参考答案一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．【解析】分别写出各选项中几何体的从正面看到的图形，进一步选择答案即可．【详解】解：A、三棱柱从正面看到的是长方形，不合题意；B、圆台从正面看到的是梯形，不合题意；C、圆锥从正面看到的是三角形，符合题意；D、长方体从正面看到的是长方形，不合题意．故选：C．【点评】此题主要考查了简单几何体的三视图，关键是掌握简单几何体的特征．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】解：从正面看可得到两个左右相邻的中间没有界线的长方形，①错误；从左面看可得到两个上下相邻的中间有界线的长方形，②错误；从上面看可得到两个左右相邻的中间有界线的长方形，③正确．故选：D ．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．3．如图，下面几何体，从左边看到的平面图形是（ ）A ．B ．C ．D ．【解析】根据由已知条件可知，左视图有2列，每列小正方形数目分别为3，1，据此即可判断．【详解】解：已知条件可知，左视图有2列，每列小正方形数目分别为3，1． 故选：C ．【点评】本题主要考查了画实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（ ）A ．B ．C．D．【解析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．由图示可得左视图有3列，每列小正方形数目分别为3，2，1．【详解】解：从左面看易得第一层有3个正方形，第二层最左边有2个正方形，第三层左边有1个正方形．故选：B．【点评】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4 B．5 C．6 D．7【解析】根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则详解可得．【详解】解：几何体分布情况如下图所示：则小正方体的个数为2+1+1+1＝5，故选：B．【点评】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．6．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球【解析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选：A．【点评】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②【解析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【详解】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：B．【点评】本题考查了三种视图及它的画法，看得到的棱画实线，看不到的棱画虚线．8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．【解析】根据题意：水杯的杯口与投影面平行，即与光线垂直；则它的正投影图是应是D．【详解】解：依题意，光线是垂直照下的，故只有D符合．故选：D．【点评】本题考查正投影的定义及正投影形状的确定．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．【解析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．【详解】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．故选：A．【点评】本题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m【解析】投影线垂直于投影底幕面时，称正投影，根据木棒的不同位置可得不同的线段长度．【详解】解：正投影的长度与木棒的摆放角度有关系，但无论怎样摆都不会超过1.2 m．故选：D．【点评】考查正投影的定义，注意同一物体的所处的位置不同得到正投影也不同．二．填空题（共5小题）11．请写出一个三视图都相同的几何体：球（或正方体）．【解析】三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，找到从3个方向得到的图形全等的几何体即可．【详解】解：球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形，故答案为：球（或正方体）．【点评】考查三视图的有关知识，注意三视图都相同的常见的几何体有球或正方体．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是 5 ．【解析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【详解】解：从上面看易得第一行有3个正方形，第二行有2个正方形，共5个正方形，面积为5．故答案为5．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图，同时考查了面积的计算．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要14 个小立方块．【解析】从主视图上弄清物体的上下和左右形状，从左视图上弄清楚物体的上下和前后形状，综合解析，即可得出答案．【详解】解：根据主视图和左视图可得：搭这样的几何体最多需要6+3+5＝14个小正方体；故答案为：14．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图；注意主视图主要告知组成的几何体的层数和列数．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体略．【解析】由左视图可以知道，左边应该为三个小立方体，且在正前方，添加即可．【详解】解：【点评】此题主要考查三视图的画图、学生的观察能力和空间想象能力．15．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为8m．【解析】根据题意，画出示意图，易得：Rt△EDC∽Rt△CDF，进而可得＝；即DC2＝ED•FD，代入数据可得答案．【详解】解：如图：过点C作CD⊥EF，由题意得：△EFC是直角三角形，∠ECF＝90°，∴∠EDC＝∠CDF＝90°，∴∠E+∠ECD＝∠ECD+∠DCF＝90°，∴∠E＝∠DCF，∴Rt△EDC∽Rt△CDF，有＝；即DC2＝ED•FD，代入数据可得DC2＝64，DC＝8；故答案为：8m．【点评】本题考查了平行投影，通过投影的知识结合三角形的相似，求解高的大小；是平行投影性质在实际生活中的应用．三．详解题（共4小题）16．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．【解析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，2，3，左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．【详解】解：【点评】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．17．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．【解析】（1）只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为直三棱柱；（2）应该会出现三个长方形，两个三角形；（3）侧面积为3个长方形，它的长和宽分别为10厘米，4厘米，计算出一个长方形的面积，乘3即可．【详解】解：（1）直三棱柱；（2）如图所示：；（3）3×10×4＝120cm2．【点评】用到的知识点为：棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．18．（1）由大小相同的小立方块搭成的几何体如下图，请在下图的方格中画出该几何体的俯视图和左视图．（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要 5 个小立方块，最多要7 个小立方块．【解析】（1）从上面看得到从左往右3列正方形的个数依次为1，2，1，依此画出图形即可；从左面看得到从左往右2列正方形的个数依次为2，1，依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最少个数和最多个数相加即可．【详解】解：（1）作图如下：；（2）解：由俯视图易得最底层有4个小立方块，第二层最少有1个小立方块，所以最少有5个小立方块；第二层最多有3个小立方块，所以最多有7个小立方块．故答案是：5；7．【点评】考查了作图﹣三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．19．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）详解）【解析】（1）在直角△ABC中，已知∠ACB＝30°，AC＝12米．利用三角函数即可求得AB的长；（2）在△AB1C1中，已知AB1的长，即AB的长，∠B1AC1＝45°，∠B1C1A＝30°．过B作AC1的垂线，在直角△AB1N中根据三角函数求得AN，BN；再在直角△B1NC1 1中，根据三角函数求得NC1的长，再根据当树与地面成60°角时影长最大，根据三角函数即可求解．【详解】解：（1）AB＝AC tan30°＝12×＝4（米）．答：树高约为4米．（2）如图（2），B1N＝AN＝AB1sin45°＝4×＝2（米）．NC＝NB1tan60°＝2×＝6（米）．1AC＝AN+NC1＝2+6．1当树与地面成60°角时影长最大AC2（或树与光线垂直时影长最大或光线与半径为AB的⊙A相切时影长最大）AC＝2AB2＝；2【点评】此题考查了平行投影；通过作高线转化为直角三角形的问题，当太阳光线与圆弧相切时树影最长，是解题的关键．。
(最新)部编人教版数学九年级下册《第29章 投影与视图》综合测试题》(含答案解析)
第29章《投影与视图》单元测试卷一．选择题1．如图所示的几何体是一个圆锥，下面有关它的三视图的结论中，正确的是（）A．主视图是中心对称图形B．左视图是中心对称图形C．主视图既是中心对称图形又是轴对称图形D．俯视图既是中心对称图形又是轴对称图形2．已知如图所示的几何体，其主视图是（）A．B．C．D．3．如图所示的几何体的俯视图是（）A．B．C．D．4．图中几何体的主视图是（）A．B．C．D．5．一个立体图形从上面看是图形，从正面看是图形，这个立体图形是（）A．B．C．D．6．由一个圆柱体与一个长方体组成的几何体如图，这个几何体的左视图是（）A．B．C．D．7．下面四幅图是在同一天同一地点不同时刻太阳照射同一根旗杆的影像图，其中表示太阳刚升起时的影像图是（）A ．B ．C ．D ．8．在同一时刻，两根长度不等的木杆置于阳光下，但它们的影长相等，则它们的相对位置是（ ）A ．两根都垂直于地面B ．两根都平行斜插在地面上C ．两根木杆不平行D ．一根倒在地上9．如图，地面A 处有一支燃烧的蜡烛（长度不计），一个人在A 与墙BC 之间运动，则他在墙上投影长度随着他离墙的距离变小而（ ）A ．变大B ．变小C ．不变D ．不能确定10．如图，路灯距地面8米，身高1.6米的小明从点A 处沿AO 所在的直线行走14m 到点B 时，人影长度（ ）A ．变长3.5mB ．变长2.5mC ．变短3.5mD ．变短2.5m二．填空题11．一个圆锥的主视图是底边为12，底边上的高为8的等腰三角形，则这个圆锥的表面积为cm2．12．观察下列几何体，主视图、左视图和俯视图都是矩形的是．13．如图所示的几何体的三视图，这三种视图中画图不符合规定的是．14．如图，电视台的摄像机1、2、3、4在不同位置拍摄了四幅画面，则A图象是号摄像机所拍，B图象是号摄像机所拍，C图象是号摄像机所拍，D图象是号摄像机所拍．15．一个长方体的主视图与俯视图如图所示，则这个长方体的表面积是．16．某个立体图形的三视图的形状都相同，请你写出一种这样的几何体．17．在画如图所示的几何体的三视图时，我们可以把它看成体和体的组合体．18．如图，AB和DE是直立在地面上的两根立柱，AB＝5米，某一时刻AB在阳光下的投影BC＝3米，在测量AB的投影时，同时测量出DE在阳光下的投影长为6米，则DE的长为．19．投影可分为和；一个立体图形，共有种视图．20．如图，在A时测得某树的影长为4米，B时又测得该树的影长为9米，若两次日照的光线互相垂直，则树的高度为米．三．解答题21．如图①所示的组合几何体，它的下面是一个长方体，上面是一个圆柱．（1）图②和图③是它的两个视图，在横线上分别填写两种视图的名称（填“主”、“左”或“俯”）；（2）根据两个视图中的尺寸，计算这个组合几何体的体积．（结果保留π）22．如图是某工件的三视图，求此工件的全面积和体积．23．从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的零件．（1）这个零件的表面积是；（2）请在边长为1的网格图里画出这个零件的主视图和俯视图．24．画出DE在阳光下的影子图中AB和DE是直立在地面上的两根立柱．AB＝5m，某一时刻AB在太阳光下的投影BC＝3m．在测量AB的投影时，同时测量出DE 在阳光下的投影长为6m，计算DE的长．25．如图，身高1.6米的小明从距路灯的底部（点O）20米的点A沿AO方向行走14米到点C处，小明在A处，头顶B在路灯投影下形成的影子在M处．（1）已知灯杆垂直于路面，试标出路灯P的位置和小明在C处，头顶D在路灯投影下形成的影子N的位置．（2）若路灯（点P）距地面8米，小明从A到C时，身影的长度是变长了还是变短了？变长或变短了多少米？26．小明开着汽车在平坦的公路上行驶，前放出现两座建筑物A、B（如图），在（1）处小颖能看到B建筑物的一部分，（如图），此时，小明的视角为30°，已知A建筑物高25米．（1）请问汽车行驶到什么位置时，小明刚好看不到建筑物B？请在图中标出这点．（2）若小明刚好看不到B建筑物时，他的视线与公路的夹角为45°，请问他向前行驶了多少米？（精确到0.1）参考答案一．选择题1．解：A、主视图不是中心对称图形，故A错误；B、左视图不是中心对称图形，故B错误；C、主视图不是中心对称图形，是轴对称图形，故C错误；D、俯视图既是中心对称图形又是轴对称图形，故D正确．故选：D．2．解：从物体正面看，看到的是一个中间有两条竖线的矩形．故选：D．3．解：从上边看的俯视图的左边是1个小正方形，右边是1个小正方形，故选：C．4．解：从正面看应得到第一层有3个正方形，第二层从左面数第1个正方形上面有1个正方形，故选：D．5．解：由这个立体图形的俯视图和主视图可知，这个立体图形是B中的图形，故选：B．6．解：从左面可看到一个长方形和上面的中间有一个小长方形．故选：D．7．解：太阳东升西落，在不同的时刻，同一物体的影子的方向和大小不同，太阳从东方刚升起时，影子应在西方．故选：C．8．解：在同一时刻，两根竿子置于阳光之下，但看到它们的影长相等，那么这两根竿子的顶部到地面的垂直距离相等；而竿子长度不等，故两根竿子不平行．故选：C．9．解：连接光源和人的头顶可知，墙上的影长和人到墙的距离变化规律是：距离墙越近，影长越短，距离墙越远影长越长．则他在墙上投影长度随着他离墙的距离变小而变小．故选：B．10．解：设小明在A处时影长为x， AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴，，则，∴x＝；，∴y＝，∴x﹣y＝3.5，故变短了3.5米．故选：C．二．填空题（共10小题）11．解：底面周长是12πcm，底面积是：π×（12÷2）2＝36πcm2．母线长是：＝10cm，则圆锥的侧面积是：π×（12÷2）×10＝60πcm2，则圆锥的表面积为36π+60π＝96πcm2．故答案是：96π．12．解：A、主视图为矩形，俯视图为圆，错误；B、主视图为矩形，三视图为矩形，正确；C、主视图为等腰梯形，俯视图为圆环，错误；D、主视图为三角形，俯视图为有对角线的矩形，错误．故答案为B．13．解：根据几何体的摆放位置可知，主视图正确；左视图正确；俯视图缺少两条看不到的虚线．故不符合规定的是俯视图．故答案为：俯视图．14．解：根据4个机器的不同位置可得到A图象是2号摄像机所拍，B图象是3号摄像机所拍，C图象是4号摄像机所拍，D图象是1号摄像机所拍．故答案为：2，3，4，1．15．解：由主视图可得长方体的长为6，高为4，由俯视图可得长方体的宽为2，则这个长方体的表面积是（6×2+6×4+4×2）×2＝（12+24+8）×2＝44×2＝88．故这个长方体的表面积是88．故答案为：88．16．解：球的3个视图都为圆；正方体的3个视图都为正方形；所以主视图、左视图和俯视图都一样的几何体为球、正方体等．故答案为：球（答案不唯一）．17．解：观察图形可知，在画如图所示的几何体的三视图时，我们可以把它看成圆锥体和圆柱体的组合体．故答案为：圆锥；圆柱．18．解：如图，在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，∵△ABC∽△DEF，AB＝5m，BC＝3m，EF＝6m∴＝∴∴DE＝10（m）故答案为10m．19．解：投影可分为平行投影和中心投影；一个立体图形，共有三种视图，故答案为：平行投影，中心投影，三．20．解：根据题意，作△EF C；树高为CD，且∠ECF＝90°，ED＝4，FD＝9；易得：Rt△EDC∽Rt△FDC，∴＝；即DC2＝ED•FD，代入数据可得DC2＝36，DC＝6；故答案为6．三．解答题（共6小题）21．解：（1）如图所示：；（2）2×5×8+π×（2÷2）2×6＝80+π×1×6＝80+6π．答：这个组合几何体的体积是80+6π．22．解：由三视图可知，该工件为底面半径为10cm，高为30cm的圆锥体，这圆锥的母线长为＝10（cm），圆锥的侧面积为s＝πrl＝×20π×10＝100π（cm2），圆锥的底面积为102π＝100πcm2，圆锥的全面积为100π+100π＝100（1+）π（cm2）；圆锥的体积×π×（20÷2）2×30＝1000π（cm3）．故此工件的全面积是100（1+）πc m2，体积是1000πcm3．23．解：（1）2×2×6＝24故这个零件的表面积是24．（2）如图所示：24．解：（1）DE在阳光下的投影是EF如图所示；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，∵△ABC∽△DEF，AB＝5m，BC＝3m，EF＝6m∴∴∴DE＝10（m）答：DE的长为10m．25．解：（1）如图（2）设在A处时影长AM为x米，在C处时影长CN为y米由，解得x＝5，由，解得y＝1.5，∴x﹣y＝5﹣1.5＝3.5∴变短了，变短了3.5米．26．解：（1）如图所示：汽车行驶到E点位置时，小明刚好看不到建筑物B；（2）∵小明的视角为30°，A建筑物高25米，∴AC＝25，tan30°＝＝，∴AM＝25，∵∠AEC＝45°，∴AE＝AC＝25m，∴ME＝AM﹣AE＝43.3﹣25＝18.3m．则他向前行驶了18.3米．。
(最新)部编人教版数学九年级下册《第29章 投影与视图》综合测试题》(含答案解析)
第29章投影与视图单元测试卷学校：__________ 班级：__________ 姓名：__________ 考号：一、选择题（本题共计 10 小题，每题 3 分，共计30分，）1. 小亮在上午时、时、时、时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A.上午时B.上午时C.上午时D.上午时2. 晚上，小华出去散步，在经过一盏路灯时，他发现自己的身影是（）A.变长B.变短C.先变长后变短D.先变短后变长3. 人离窗子越远，向外眺望时此人的盲区是（）A.变大B.变小C.不变D.无法确定4. 下列投影中属于中心投影的是（）A.阳光下跑动的运动员的影子B.阳光下木杆的影子C.阳光下汽车的影子D.路灯下行人的影子5. 为了看到柜顶上的物品，我们常常向后退几步或踮起脚，这其中的道理是（）A.增大柜顶的盲区B.减小柜顶的盲区C.增高视点D.缩短视线6. 下列事例中，属于减少盲区的有（）①站在阳台上看地面，向前走几步；②将眼前的纸片靠近眼睛；③将胡同的出口修成梯形状；④前方有看不见的地方，用望远镜看．A.个B.个C.个D.个7. 如图，模块①由个棱长为的小正方体构成，模块②-⑥均由个棱长为的小正方体构成．现在从模块②-⑥中选出三个模块放到模块①上，与模块①组成一个棱长为的大正方体．下列四个方案中，符合上述要求的是（）A.模块②，④，⑤B.模块③，④，⑥C.模块②，⑤，⑥D.模块③，⑤，⑥8. 如图是由棱长为的正方体搭成的积木三视图，则图中棱长为的正方体的个数是（）A.个B.个C.个D.个9. 在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来（如图），则这堆正方体货箱共有（）A.箱B.箱C.箱D.箱10. 某同学画出了如图所示的几何体的三种视图，其中正确的是（）A.①②B.①③C.②③D.②二、填空题（本题共计 10 小题，每题 3 分，共计30分，）11. 如图，是由小立方块搭成几何体的俯视图，上面的数字表示，该位置小立方块的个数画出主视图：________，左视图：________．12. 如图，迎宾公园的喷水池边上有半圆形的石头（半径为）作为装饰，其中一块石头正前方处有一彩灯，某一时刻，该灯柱落在此半圆形石头上的影长为．如果同一时刻，一直立的杆子的影长为，则灯柱的高________．13. 如图所示，这是一个由小立方块塔成的几何体的俯视图，图中的数字表示在该位置的小立方块的个数，请你画出它的主视图和左视图．主视图________左视图________．14. 观察下列几何体，主视图、左视图和俯视图都是矩形的是________．15. 太阳光线可以看成________，像这样的光线所形成的投影称为________．16. 太阳光所形成的投影是________投影，皮影戏中的皮影是由________投影得到的．17. 如图，小军、小珠之间的距离为，他们在同一盏路灯下的影长分别为，，已知小军、小珠的身高分别为，，则路灯的高为________．18. 轮船及汽车的驾驶室设在前面是为了让驾驶员的盲区足够________．19. 身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较________．20. 如图，是一个长方体的三视图（单位：），这个长方形的体积是________．三、详解题（本题共计 7 小题，共计60分，）21. （6分）下面几何体的三种视图有无错误？如果有，请改正．22. （9分）画出如图所示的几何体的主视图、左视图、俯视图：23. （9分）如图，是一个由小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的正方形的个数．请你画出它的主视图和左视图．24. （9分）一个物体的主视图和俯视图如图所示，请根据你对这个物体的想象，画出它的一个左视图．25. （9分）如图，是由几个小立方块所搭几何体的从上面看的图形，图中数字表示所在位置小立方块的个数，请画出这个几何体的从正面看和从左面看的图形．26. （9分）如图，已知一个几何体的三视图和有关的尺寸如图所示，请写出该几何体的形状，并根据图中所给的数据求出表面积．27.(9分) 在平整的地面上，有若干个完全相同棱长的小正方体堆成一个几何体，如图所示．（1）请画出这个几何体的三视图．（2）如果在这个几何体的表面喷上黄色的漆，则在所有的小正方体中，有________个正方体只有一个面是黄色，有________个正方体只有两个面是黄色，有________个正方体只有三个面是黄色．（3）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加几个小正方体？参考答案一、选择题（本题共计 10 小题，每题 3 分，共计30分）1.【答案】D【考点】平行投影【分析】根据太阳光线与地平面的夹角的大小变化来判断向日葵影子的长度的大小．【详解】解：在上午，时间越早，太阳光线与地平面的夹角越小，则物体的影长越长，所以这四个时刻中，上午时，向日葵的影子最长．故选．2.【答案】【考点】中心投影【分析】由题意易得，小华离光源是由远到近再到远的过程，根据中心投影的特点，即可得到身影的变化特点．【详解】解：因为小华出去散步，在经过一盏路灯这一过程中离光源是由远到近再到远的过程，所以他在地上的影子先变短后变长．故选．3.【答案】A【考点】视点、视角和盲区【分析】根据视角与盲区的关系来判断．【详解】解：如图：为窗子，，过的直线，通过想象我们可以知道，不管在哪个区域，离窗子越远，视角就会越小，盲区就会变大．故选：．4.【答案】D【考点】中心投影【分析】根据中心投影的性质，找到是灯光的光源即可．【详解】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有选项得到的投影为中心投影．故选：．5.【答案】B【考点】视点、视角和盲区【分析】根据实际生活为了看到柜顶上的物品，我们常常向后退几步或踮起脚，实际就是减小盲区，即可得出答案．【详解】解：∵ 为了看到柜顶上的物品，我们常常向后退几步或踮起脚，∴ 这其中的道理是：减小柜顶的盲区．故选：．6.【答案】B【考点】视点、视角和盲区【分析】视线到达不了的区域为盲区，仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小，由此可判断出答案．【详解】解：①站在阳台上看地面，向前走几步，视野扩大，减小了盲区，故正确；②将眼前的纸片靠近眼睛，眼睛的视野变小，增大了盲区，故错误；③将胡同的出口修成梯形状，视野扩大，减小了盲区，故正确；④前方有看不见的地方，用望远镜看，视野范围没变化，盲区没有减小，故错误．综上可得①③正确．故选．7.【答案】C【考点】简单组合体的三视图【分析】观察模块①可知，模块②补模块①上面的左边，模块③补模块①上面的右上角，模块⑥补模块①上面的右下角能够成为一个棱长为的大正方体．【详解】解：由图形可知模块②补模块①上面的左边，模块③补模块①上面的右上角，模块⑥补模块①上面的右下角，使得模块①成为一个棱长为的大正方体．故能够完成任务的为模块②，⑤，⑥．故选．8.【答案】C【考点】由三视图判断几何体【分析】易得这个几何体共有层，由俯视图可得第一层正方体的个数，由主视图和左视图可得第二层正方体的个数，相加即可．【详解】解：由俯视图易得最底层有个正方体，第二层有个正方体，那么共有个正方体组成．故选．9.【答案】B【考点】由三视图判断几何体【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．从俯视图中可以看出最底层小正方体的个数及形状，从主视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】解：由题意知，第二行正方体的个数从左往右依次为：，，；第一行第一列有个正方体，共有个正方体．故选．10.【答案】B【考点】作图-三视图【分析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【详解】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：．二、填空题（本题共计 10 小题，每题 3 分，共计30分）11.【答案】,【考点】作图-三视图由三视图判断几何体【分析】由已知条件可知，主视图有列，每列小正方数形数目分别为，，；左视图有列，每列小正方形数目分别为，．据此可画出图形．【详解】解：如图所示：12.【答案】【考点】中心投影【分析】如图，，，的弧长为，先利用弧长公式计算出，则，作于，则，，接着利用相似比得到，解得，然后计算即可．【详解】解：如图，，，的弧长为，设，则，解得，即，∴ ，作于，则，，∵ 同一时刻，一直立的杆子的影长为，∴ ，∴ ，∴ ，即灯柱的高为．故答案为．13.【答案】,【考点】作图-三视图由三视图判断几何体【分析】利用俯视图结合小立方块的个数分别得出主视图与左视图．【详解】解：如图所示：．14.【答案】【考点】简单几何体的三视图【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】解：、主视图为矩形，俯视图为圆，错误；、主视图为矩形，三视图为矩形，正确；、主视图为等腰梯形，俯视图为圆环，错误；、主视图为三角形，俯视图为有对角线的矩形，错误．故答案为．15.【答案】平行光线,平行投影【考点】平行投影【分析】根据平行投影的定义填空即可．【详解】解：平行光线；平行投影．16.【答案】平行,中心【考点】平行投影中心投影【分析】太阳光是平行光线所以在地面上的投影是平行投影，皮影戏是有灯光照射下在影布上形成的投影，故是中心投影．【详解】解：太阳光是平行光线所以在地面上的投影是平行投影，皮影戏是有灯光照射下在影布上形成的投影，故是中心投影．故答案为：平行，中心．【答案】【考点】中心投影【分析】根据，得到，，根据相似三角形的性质可知，，即可得到结论．【详解】解：如图，∵ ，∴ ，，∴ ，，即，，解得：，答：路灯的高为．18.【答案】【考点】视点、视角和盲区【分析】“轮船及汽车的驾驶室设在前面”是为了增加驾驶员的视角，减少盲区，从而更有利于驾驶；在高处俯瞰时，视角会增大，而盲区相应减小，故“站得高，看得远”也是为了增大视角，减少盲区．【详解】解：“轮船及汽车的驾驶室设在前面”这与“站得高，看得远”从数学原理上来说是为了增大视角，减小盲区，故答案为：小．19.【答案】远【考点】中心投影【分析】中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．据此判断即可．【详解】解：中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．所以小明离灯光较远．20.【答案】【考点】由三视图判断几何体【分析】根据三视图我们可以得出这个几何体应该是个长方体，它的体积应该是．【详解】解：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的体积为．答：这个长方体的体积是．故答案为：．三、详解题（本题共计 7 小题，共计60分）21.【答案】解：主视图对，左视图对，俯视图错，中间应画一条虚线，如图：．【考点】简单组合体的三视图【分析】根据从正面看得到的图形是主视图，从左面看得到的图形是左视图，从上面看得到的图形是俯视图，可得答案．【详解】解：主视图对，左视图对，俯视图错，中间应画一条虚线，如图：．22.【答案】解：作图如下：【考点】简单组合体的三视图【分析】主视图有列，每列小正方形数目分别为，，；左视图有列，每列小正方形数目分别为，，；俯视图，列，每列小正方形数目分别为，，．【详解】解：作图如下：23.【答案】解：如图所示：【考点】作图-三视图由三视图判断几何体【分析】由已知条件可知，主视图有列，每列小正方数形数目分别为，，；左视图有列，每列小正方形数目分别为，．据此可画出图形．【详解】解：如图所示：24.【答案】解：左视图如图所示：（答案不唯一）【考点】作图-三视图由三视图判断几何体【分析】本题有多种情况；注意“长对正，高平齐，宽相等”的基本原则．【详解】解：左视图如图所示：（答案不唯一）25.【答案】解：综合三视图，这个几何体中，根据各层小正方体的个数可得：主视图左边个，右边个；左视图左边个，右边个．【考点】作图-三视图由三视图判断几何体【分析】根据各层小正方体的个数，然后得出三视图中主视图的形状，即可得出答案．【详解】解：综合三视图，这个几何体中，根据各层小正方体的个数可得：主视图左边个，右边个；左视图左边个，右边个．26.【答案】解：根据三视图可得：这个几何体是三棱柱，表面积为：．【考点】由三视图判断几何体【分析】根据三视图得出几何体的形状，再得出各边的长度，最后根据几何体的表面积公式进行计算即可．【详解】解：根据三视图可得：这个几何体是三棱柱，表面积为：．27.【答案】解：（1）如图所示：,,（3）最多可以再添加个小正方体．【考点】简单组合体的三视图【分析】（1）由已知条件可知，主视图有列，每列小正方数形数目分别为，，；左视图有列，每列小正方形数目分别为，，；俯视图有列，每列小正方数形数目分别为，，．据此可画出图形；（2）只有一个面是黄色的应该是第一列正方体中最底层中间那个；有个面是黄色的应是第一列最底层最后面那个和第二列最后面那个；只有三个面是黄色的应是第一列第二层最后面的那个，第二列最前面那个，第三列最底层那个；（3）保持俯视图和左视图不变，可往第二列前面的几何体上放一个小正方体，后面的几何体上放个小正方体．【详解】解：（1）如图所示：（2）只有一个面是黄色的应该是第一列正方体中最底层中间那个，共个；有个面是黄色的应是第一列最底层最后面那个和第二列最后面那个，共个；只有三个面是黄色的应是第一列第二层最后面的那个，第二列最前面那个，第三列最底层那个，共个；（3）最多可以再添加个小正方体．。
人教版九年级下册数学《第29章 投影与视图》单元测试卷(解析版)
人教版九年级下册数学《第29章投影与视图》单元测试卷（解析版）一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A．B．C．D．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4B．5C．6D．76．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m二．填空题（共5小题）11．请写出一个三视图都相同的几何体：．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要个小立方块．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体．15．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为．三．解答题（共4小题）16．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．17．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．18．（1）由大小相同的小立方块搭成的几何体如下图，请在下图的方格中画出该几何体的俯视图和左视图．（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要个小立方块，最多要个小立方块．19．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）2019年人教版九年级下册数学《第29章投影与视图》单元测试卷参考答案与试题解析一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．【分析】分别写出各选项中几何体的从正面看到的图形，进一步选择答案即可．【解答】解：A、三棱柱从正面看到的是长方形，不合题意；B、圆台从正面看到的是梯形，不合题意；C、圆锥从正面看到的是三角形，符合题意；D、长方体从正面看到的是长方形，不合题意．故选：C．【点评】此题主要考查了简单几何体的三视图，关键是掌握简单几何体的特征．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：从正面看可得到两个左右相邻的中间没有界线的长方形，①错误；从左面看可得到两个上下相邻的中间有界线的长方形，②错误；从上面看可得到两个左右相邻的中间有界线的长方形，③正确．故选：D．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．【分析】根据由已知条件可知，左视图有2列，每列小正方形数目分别为3，1，据此即可判断．【解答】解：已知条件可知，左视图有2列，每列小正方形数目分别为3，1．故选：C．【点评】本题主要考查了画实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A．B．C．D．【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．由图示可得左视图有3列，每列小正方形数目分别为3，2，1．【解答】解：从左面看易得第一层有3个正方形，第二层最左边有2个正方形，第三层左边有1个正方形．故选：B．【点评】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4B．5C．6D．7【分析】根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答可得．【解答】解：几何体分布情况如下图所示：则小正方体的个数为2+1+1+1＝5，故选：B．【点评】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．6．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选：A．【点评】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②【分析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【解答】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：B．【点评】本题考查了三种视图及它的画法，看得到的棱画实线，看不到的棱画虚线．8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．【分析】根据题意：水杯的杯口与投影面平行，即与光线垂直；则它的正投影图是应是D．【解答】解：依题意，光线是垂直照下的，故只有D符合．故选：D．【点评】本题考查正投影的定义及正投影形状的确定．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．【分析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．【解答】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．故选：A．【点评】本题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m【分析】投影线垂直于投影底幕面时，称正投影，根据木棒的不同位置可得不同的线段长度．【解答】解：正投影的长度与木棒的摆放角度有关系，但无论怎样摆都不会超过1.2 m．故选：D．【点评】考查正投影的定义，注意同一物体的所处的位置不同得到正投影也不同．二．填空题（共5小题）11．请写出一个三视图都相同的几何体：球（或正方体）．【分析】三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，找到从3个方向得到的图形全等的几何体即可．【解答】解：球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形，故答案为：球（或正方体）．【点评】考查三视图的有关知识，注意三视图都相同的常见的几何体有球或正方体．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是5．【分析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【解答】解：从上面看易得第一行有3个正方形，第二行有2个正方形，共5个正方形，面积为5．故答案为5．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图，同时考查了面积的计算．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要14个小立方块．【分析】从主视图上弄清物体的上下和左右形状，从左视图上弄清楚物体的上下和前后形状，综合分析，即可得出答案．【解答】解：根据主视图和左视图可得：搭这样的几何体最多需要6+3+5＝14个小正方体；故答案为：14．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图；注意主视图主要告知组成的几何体的层数和列数．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体略．【分析】由左视图可以知道，左边应该为三个小立方体，且在正前方，添加即可．【解答】解：【点评】此题主要考查三视图的画图、学生的观察能力和空间想象能力．15．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为8m．【分析】根据题意，画出示意图，易得：Rt△EDC∽Rt△CDF，进而可得＝；即DC2＝ED•FD，代入数据可得答案．【解答】解：如图：过点C作CD⊥EF，由题意得：△EFC是直角三角形，∠ECF＝90°，∴∠EDC＝∠CDF＝90°，∴∠E+∠ECD＝∠ECD+∠DCF＝90°，∴∠E＝∠DCF，∴Rt△EDC∽Rt△CDF，有＝；即DC2＝ED•FD，代入数据可得DC2＝64，DC＝8；故答案为：8m．【点评】本题考查了平行投影，通过投影的知识结合三角形的相似，求解高的大小；是平行投影性质在实际生活中的应用．三．解答题（共4小题）16．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，2，3，左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．【解答】解：【点评】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．17．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．【分析】（1）只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为直三棱柱；（2）应该会出现三个长方形，两个三角形；（3）侧面积为3个长方形，它的长和宽分别为10厘米，4厘米，计算出一个长方形的面积，乘3即可．【解答】解：（1）直三棱柱；（2）如图所示：；（3）3×10×4＝120cm2．【点评】用到的知识点为：棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．18．（1）由大小相同的小立方块搭成的几何体如下图，请在下图的方格中画出该几何体的俯视图和左视图．（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要5个小立方块，最多要7个小立方块．【分析】（1）从上面看得到从左往右3列正方形的个数依次为1，2，1，依此画出图形即可；从左面看得到从左往右2列正方形的个数依次为2，1，依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最少个数和最多个数相加即可．【解答】解：（1）作图如下：；（2）解：由俯视图易得最底层有4个小立方块，第二层最少有1个小立方块，所以最少有5个小立方块；第二层最多有3个小立方块，所以最多有7个小立方块．故答案是：5；7．【点评】考查了作图﹣三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．19．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）【分析】（1）在直角△ABC中，已知∠ACB＝30°，AC＝12米．利用三角函数即可求得AB的长；（2）在△AB1C1中，已知AB1的长，即AB的长，∠B1AC1＝45°，∠B1C1A＝30°．过B1作AC1的垂线，在直角△AB1N中根据三角函数求得AN，BN；再在直角△B1NC1中，根据三角函数求得NC1的长，再根据当树与地面成60°角时影长最大，根据三角函数即可求解．【解答】解：（1）AB＝AC tan30°＝12×＝4（米）．答：树高约为4米．（2）如图（2），B1N＝AN＝AB1sin45°＝4×＝2（米）．NC1＝NB1tan60°＝2×＝6（米）．AC1＝AN+NC1＝2+6．当树与地面成60°角时影长最大AC2（或树与光线垂直时影长最大或光线与半径为AB 的⊙A相切时影长最大）AC2＝2AB2＝；【点评】此题考查了平行投影；通过作高线转化为直角三角形的问题，当太阳光线与圆弧相切时树影最长，是解题的关键．人教版九年级数学下册_第29章_投影与视图_单元检测试卷【有答案】一、选择题（共 10 小题 ，每小题 3 分 ，共 30 分 ） 1.下列投影一定不会改变的形状和大小的是（ ）A.中心投影B.平行投影C.正投影D.当平行投影面时的平行投影2.某物体的三视图是如图所示的三个图形，那么该物体形状是（ ）A.圆锥B.圆柱C.三棱锥D.三棱柱 3.如图，是由相同的小正方体组成的立体图形，它的左视图是（ ）A.B.C.D.4.如图所示，灯在距地面米的处，现有一木棒米长，当处木棒绕其与地面的固定端点顺时针旋转到地面，其影子的变化规律是（ ）A.先变长，后变短B.先变短，后变长C.不变D.先变长，再不变，后变短5.某同学画出了如图所示的几何体的三种视图，其中正确的是（ ）A.①②B.①③C.②③D.②6.如图所示的几何体，如果从正面观察它，得到的平面图形是（ ）A.B.C.D.7.小阳和小明两人从远处沿直线走到路灯下，他们规定：小阳在前，小明在后，两人之间的距离始终与小阳的影长相等．在这种情况下，他们两人之间的距离（ ） A.始终不变 B.越来越远 C.时近时远 D.越来越近 8.如图的主视图是（ ）A.B.C.D.9.如图是几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体有（ ）A.个B.个C.个D.个10.由个大小相同的小正方体组成的几何体，如下图所示．其俯视图是（ ）A.B.C.D.二、填空题（共 10 小题 ，每小题 3 分 ，共 30 分 ）11.如图，组成这个几何体的小正方体的块数为，则的所有可能值为________．12.如图，在一间黑屋子里用一盏白炽灯按如图所示的方式照球、圆柱和圆锥，它们在地面上的阴影形状分别是________，________，________．（文字回答即可）13.身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较________．14.如图，三角尺在灯泡的照射下在墙上形成影子，现测得，，则这个三角尺的面积与它在墙上所形成影子图形的面积之比是________．15.三棱柱的三视图如图所示，在中，，，，则的长为________．16.如图中，现将绕旋转一周，所得几何体的主视图是图中的________．17.桌上放着一个圆锥和一个正方体，请说出下面三幅图形分别是从哪个方向看到的________．18.如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．19.如图所示，在房子的屋檐处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区在________．20.如图是六个棱长为的立方块组成的一个几何体，其俯视图的面积是________．三、解答题（共6 小题，每小题10 分，共60 分）21.一个几何体由几个大小相同的小立方体搭成，从上面观察这个几何体，看到的形状如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，请你画出从正面、左面看到的这个几何体的形状图．22.如图所示是由几个小正方块所组成的几何体俯视图，小正方形中的数字表示在该位置小正方块的个数，请你画出这个几何体的正视图和左视图．23.有一个正方体，在它的各个面上分别标上数字、、、、、．小明、小刚、小红三人从不同的角度去观察此正方体，观察结果如图所示，问这个正方体各个面上的数字对面各是什么数字？24.如图是由几个小立方体所搭几何的俯视图，小正方形中的数字表示在该位置的小正方体的个数，请画出这个几何体的主视图、左视图．25.某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面成角，房屋向南的窗户高米，现要在窗子外面的上方安装一个水平遮阳蓬（如图所示）．当遮阳蓬的宽度在什么范围时，太阳光线能射入室内？当遮阳蓬的宽度在什么范围时，太阳光线不能射入室内？26.李航想利用太阳光测量楼高．他带着皮尺来到一栋楼下，发现对面墙上有这栋楼的影子，针对这种情况，他设计了一种测量方案，具体测量情况如下：如示意图，李航边移动边观察，发现站到点处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠，且高度恰好相同．此时，测得李航落在墙上的影子高度，，（点、、在同一直线上）．已知李航的身高是，请你帮李航求出楼高．答案1.D2.A3.B4.A5.B6.C7.D8.B9.B10.B11.，，，12.椭圆圆三角形13.远14.15.16.17.正面，左面，上面18.左面上面前面19.所在的区域20.21.解：作图如下：22.解：如图所示：23.解：从个小立方体上的数可知，与写有数字的面相邻的面上数字是，，，，所以数字面对数字面，同理，立方体面上数字对．故立方体面上数字对．24.解：如图所示主视图和左视图：．25.解：在组成是的直角三角形．∴（米）．当遮阳蓬的宽度小于等于米时，太阳光线能射入室内；当遮阳蓬的宽度大于米时，太阳光线不能射入室内．26.楼高为米．人教版九年级数学下册复习_第29章_投影与视图_单元测试卷（有答案）一、选择题（本题共计10 小题，每题3 分，共计30分，）1. 小亮在上午时、时、时、时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A.上午时B.上午时C.上午时D.上午时2. 晚上，小华出去散步，在经过一盏路灯时，他发现自己的身影是（）A.变长B.变短C.先变长后变短D.先变短后变长3. 人离窗子越远，向外眺望时此人的盲区是（）A.变大B.变小C.不变D.无法确定4. 下列投影中属于中心投影的是（）A.阳光下跑动的运动员的影子B.阳光下木杆的影子C.阳光下汽车的影子D.路灯下行人的影子5. 为了看到柜顶上的物品，我们常常向后退几步或踮起脚，这其中的道理是（）A.增大柜顶的盲区B.减小柜顶的盲区C.增高视点D.缩短视线6. 下列事例中，属于减少盲区的有（）①站在阳台上看地面，向前走几步；②将眼前的纸片靠近眼睛；③将胡同的出口修成梯形状；④前方有看不见的地方，用望远镜看．A.个B.个C.个D.个7. 如图，模块①由个棱长为的小正方体构成，模块②-⑥均由个棱长为的小正方体构成．现在从模块②-⑥中选出三个模块放到模块①上，与模块①组成一个棱长为的大正方体．下列四个方案中，符合上述要求的是（）A.模块②，④，⑤B.模块③，④，⑥C.模块②，⑤，⑥D.模块③，⑤，⑥8. 如图是由棱长为的正方体搭成的积木三视图，则图中棱长为的正方体的个数是（）A.个B.个C.个D.个9. 在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来（如图），则这堆正方体货箱共有（）A.箱B.箱C.箱D.箱10. 某同学画出了如图所示的几何体的三种视图，其中正确的是（）A.①②B.①③C.②③D.②二、填空题（本题共计10 小题，每题3 分，共计30分，）11. 如图，是由小立方块搭成几何体的俯视图，上面的数字表示，该位置小立方块的个数画出主视图：________，左视图：________．12. 如图，迎宾公园的喷水池边上有半圆形的石头（半径为）作为装饰，其中一块石头正前方处有一彩灯，某一时刻，该灯柱落在此半圆形石头上的影长为．如果同一时刻，一直立的杆子的影长为，则灯柱的高________．13. 如图所示，这是一个由小立方块塔成的几何体的俯视图，图中的数字表示在该位置的小立方块的个数，请你画出它的主视图和左视图．主视图________ 左视图________．14. 观察下列几何体，主视图、左视图和俯视图都是矩形的是________．15. 太阳光线可以看成________，像这样的光线所形成的投影称为________．16. 太阳光所形成的投影是________投影，皮影戏中的皮影是由________投影得到的．17. 如图，小军、小珠之间的距离为，他们在同一盏路灯下的影长分别为，，已知小军、小珠的身高分别为，，则路灯的高为________．18. 轮船及汽车的驾驶室设在前面是为了让驾驶员的盲区足够________．19. 身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较________．20. 如图，是一个长方体的三视图（单位：），这个长方形的体积是________．三、解答题（本题共计7 小题，共计60分，）21. （6分）下面几何体的三种视图有无错误？如果有，请改正．22. （9分）画出如图所示的几何体的主视图、左视图、俯视图：23. （9分）如图，是一个由小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的正方形的个数．请你画出它的主视图和左视图．24. （9分）一个物体的主视图和俯视图如图所示，请根据你对这个物体的想象，画出它的一个左视图．25. （9分）如图，是由几个小立方块所搭几何体的从上面看的图形，图中数字表示所在位置小立方块的个数，请画出这个几何体的从正面看和从左面看的图形．26. （9分）如图，已知一个几何体的三视图和有关的尺寸如图所示，请写出该几何体的形状，并根据图中所给的数据求出表面积．27.(9分) 在平整的地面上，有若干个完全相同棱长的小正方体堆成一个几何体，如图所示．。
人教版九年级数学下册第29章《投影与视图》测试带答案解析
7．下列几何体中，主视图为等腰三角形的是（）
A． B． C． D．
8．如图，一个空间几何体的主视图和左视图都是边长为2的正方形，俯视图是圆，关于这个几何体的说法错误的是（）
A．该几何体是圆柱B．几何体底面积是
C．主视图面积是4D．几何体侧面积是
9．如图，在直角坐标系中，点P(2，2)是一个光源．木杆AB两端的坐标分别为(0，1)，(3，1)．则木杆AB在x轴上的投影长为（）
参考答案：
1．C
【分析】根据常见几何体的主视图特征判断即可；
【详解】解：A．主视图为圆，不符合题意；
B．主视图为等腰梯形，不符合题意；
C．主视图为长方形，符合题意；
D．主视图为三角形，不符合题意；
故选：C．
【点睛】本题考查了主视图：在正面内得到的由前向后观察物体的视图，叫做主视图；掌握常见几何体的三视图特征是解题关键．
【详解】如图所示：
．
【点睛】本题考查简单组合体的三视图，掌握三视图的画法是画出三视图的关键．
18．图见解析．
【分析】根据几何体的三视图，可得从正面看有3列，每列小方形数目为2，1，3；从左面看有2列，每列小方形数目为2，3；从上面看有3列，每列小方形数目为1，1，2；分别画出即可求解．
【详解】解：如图所示．
16．如图，这是一个底面为等边三角形的正三棱柱和它的主视图、俯视图，则它的左视图的面积是___________．
三、解答题（共9个小题，17、18每小题8分，19-25每小题10分，共86分）
17．一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状图，小正方形中的数字表示在该位置的小正方块儿的个数，请在相应网格中画出从正面和左面看到的几何体的形状图．
【3套】人教版九年级下学期第29章投影与视图单元检测试题(含答案)
人教版九年级下学期第29章投影与视图单元检测试题（含答案）一、单选题（共10题；共30分）1.如图所示的几何体，它的左视图正确的是（）A. B. C. D.2.如图，是一个几何体的表面展开图，则该几何体是（）A. 正方体B. 长方体C. 三棱柱D. 四棱锥3.下面由8个完全相同的小正方体组成的几何体从正面看是（）A. B. C. D.4.如图是两个等直径圆柱构成的“T”形管道，其左视图是（）A. B. C. D.5.如图是由若干个大小相同的小正方体堆砌而成的几何体,那么其三视图中面积最小的是( )A. 主视图B. 左视图C. 俯视图D. 三种一样6.一个几何体的主视图和俯视图如图所示，那么它的左视图可能是（）A. B. C. D.7.用4个小立方块搭成如图所示的几何体，该几何体的左视图是（）A. B. C. D.8.如下图，有一个正方体纸盒，在它的三个侧面分别画有三角形、正方形和五边形，现用一把剪刀沿着它的棱剪开成一个平面图形，则展开图是（）A. B. C. D.9.某三棱锥的三视图如图所示，该三棱锥的体积是（）A. B. 4 C. 2 D.10.如图是一个切去了一个角的正方体纸盒，切面与棱的交点A，B，C均是棱的中点，现将纸盒剪开展成平面，则展开图不可能是（）A. B. C. D.二、填空题（共7题；共21分）11.若圆柱的底面圆半径为3cm，高为5cm，则该圆柱的侧面展开图的面积为________cm2．12.下图右边是一个三棱柱，它的正投影是下图中的________（填序号）．13.如图是由若干个大小相同的小正方体摆成的几何体．那么，其三种视图中，面积最小的是________．14.人在灯光下走动，当人远离灯光时，其影子的长度将________ ．15.课桌上按照图的位置放着一个暖水瓶、一只水杯和一个乒乓球．小明从课桌前走过(图中虚线箭头的方向)，后图描绘的是他在不同时刻看到的情况，请把这些图片按照看到的先后顺序进行排序，正确的顺序是________．16.圆锥的侧面展开图是________ ，圆柱的侧面展开图是________ ．17.如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．三、解答题（共6题；共46分）18.连一连：请在第二行图形中找到与第一行几何体相对应的表面展开图，并分别用连接线连起来．19.如图是用5个棱长为1厘米的小立方块搭成的几何体，请画出从正面、左面、上面看得到的图形．20.如图，圆柱形无盖玻璃容器，高18cm，底面周长为60cm，在外侧距下底1cm的点C处有一蜘蛛，与蜘蛛相对的圆柱形容器的上口外侧距开口1cm的F处有一苍蝇，试求急于捕获苍蝇充饥的蜘蛛所走的最短路线的长度．21.如图所示是一个纸杯，它的母线延长后形成的立体图形是圆锥，该圆锥的侧面展开图是扇形OAB，经测量，纸杯开口圆的直径为6cm，下底面直径为4cm，母线长EF=9cm，求扇形OAB的圆心角及这个纸杯的表面积．（结果保留根号和π）22.用如图所示的长31．4cm，宽5cm的长方形，围成一个圆柱体，求需加上的两个底面圆的面积是多少平方厘米？23.学习投影后，小明、小颖利用灯光下自己的影子长度来测量一路灯的高度，并探究影子长度的变化规律．如图，在同一时间，身高为1.6m的小明（AB）的影子BC长是3m，而小颖（EH）刚好在路灯灯泡的正下方H点，并测得HB=6m．（1）请在图中画出形成影子的光线，并确定路灯灯泡所在的位置G；（2）求路灯灯泡的垂直高度GH．四、综合题（共2题；共23分）24.如图,某一广告墙PQ旁有两根直立的木杆AB和CD,某一时刻在太阳光下,木杆CD的影子刚好不落在广告墙PQ上.（1）请你在图中画出此时的太阳光线CE及木杆AB的影子BF; （2）若AB=5米,CD=3米,CD到PQ的距离DQ的长为4米,求此时木杆AB的影长.25.如图所示为一几何体的三视图：（1）写出这个几何体的名称;（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10cm，正三角形的边长为4cm，求这个几何体的侧面积．答案解析部分一、单选题1.B2.C3.D4.B5.B6.B7.A8.C9.B 10.B二、填空题11.30π 12.② 13.左视图14.变长15.乙甲丙丁16.扇形；长方形17.54三、解答题18.解：如图所示：19.20.解：将曲面沿AB展开，如图所示，过C作CE⊥AB于E，在Rt△CEF中，∠CEF=90°，EF=18﹣1﹣1=16（cm），CE= ×60=30（cm），由勾股定理，得CF= =34（cm）．答：蜘蛛所走的最短路线是34cm．21.解：由题意可知：=6πcm，=4π，设∠AOB=n，AO=R，则CO=R﹣9，由弧长公式得：l= ，∴，解得：n=40，R=27，故扇形OAB的圆心角是40度．∵R=27，R﹣9=18，∴S扇形OCD= ×4π×18=36π（cm2），S扇形OAB= ×6π×27=81π（cm2），纸杯侧面积=S扇形OAB﹣S扇形OCD=81π﹣36π=45π（cm2），纸杯底面积=π•22=4π（cm2）纸杯表面积=45π+4π=49π（cm2）．22.31.4÷3.14＝10cm10÷2＝5cm3.14×5×5＝78.5平方厘米答：两个底面圆的面积是78.5平方厘米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第29章 投影与视图 专项训练
专训1 平行投影、中心投影、正投影间的关系
名师点金：
1．平行投影的投影线是平行的，在同一时刻物体的影长与物高成正比；中
心投影的投影线相交于一点，在同一时刻物体的影长与物高不一定成正比．
2．平行投影在同一时刻的影子总在同一方向；中心投影在同一时刻的影子
不一定在同一方向．
3．正投影是投影线垂直于投影面的平行投影．
利用平行投影与中心投影的定义判断投影
1．如图，下列判断正确的是( )
(第1题)
A．图①是在阳光下的影子，图②是在灯光下的影子
B．图②是在阳光下的影子，图①是在灯光下的影子
C．图①和图②都是在阳光下的影子
D．图①和图②都是在灯光下的影子
2．如图，下面是北半球一天中四个不同时刻两个建筑物的影子，将它们按
时间先后顺序进行排列，正确的是( )
(第2题)
A．③④②① B．②④③①
C．③④①② D．③①②④
利用平行投影与中心投影的特征作图
3．如图，两棵树的影子是在太阳光下形成的还是在灯光下形成的？画出同
一时刻旗杆的影子．(用线段表示)
(第3题)
4．图①②分别是两棵树及其影子的情形．
(第4题)
(1)哪个图反映了阳光下的情形？哪个图反映了路灯下的情形？
(2)你是用什么方法判断的？
(3)请分别画出图中表示小丽影子的线段．
正投影的识别与画法
5．如图，若投影线的方向如箭头所示，则图中物体的正投影是( )
(第5题)
6．一个正方体框架上面嵌有一根黑色的金属丝EF，如图所示．若正方体的
面ABCD平行于投影面P，且垂直于投影面Q，画出这个物体在两个投影面上的
正投影．
(第6题)
专训2 投影规律在实际问题中的应用
名师点金：
用光线照射物体，在某个平面(地面、墙等)上得到的影子叫物体的投影．投
影有两种类型：平行投影和中心投影．平行投影的特征是投影线平行，中心投影
的特征是投影线相交于一点．在解答与投影有关的实际问题时，往往与相似三角
形、直角三角形的性质密切相关，要注意构造相似三角形或直角三角形．
平行投影的实际应用
类型1：
投影线不受限时的测量
1．甲、乙、丙三个学习小组于同一时刻在阳光下对校园中一些物体进行了
测量，下面是他们通过测量得到的一些信息：
甲组：如图①，测得一根直立于平地、长为80 cm的竹竿的影长为60 cm.
乙组：如图②，测得学校旗杆的影长为900 cm.
丙组：如图③，测得校园景灯(灯罩视为圆柱体，灯杆粗细忽略不计)的灯罩
部分影长HQ为90 cm，灯杆被阳光照射到的部分PG长为50 cm，未被照射到的
部分KP长为32 cm.
(第1题)
(1)请你根据甲、乙两组得到的信息计算出学校旗杆的高度．
(2)请根据甲、丙两组得到的信息，解答下列问题：
①求灯罩底面半径MK的长；
②求从正面看灯罩得到的图形的面积和从上面看灯罩得到的图形的面积．
类型2：
投影线在特定条件时的测量
2．如图，有甲、乙两座办公楼，两幢楼都为10层，由地面上依次为1层至
10层，每层的高度均为3 m，两楼之间的距离为30 m．为了了解太阳光与水平
线的夹角为30°时，甲楼对乙楼采光的影响情况，请你求出甲楼楼顶B的影子E
落在乙楼的第几层．
(第2题)
中心投影的实际应用
3．如图，一位同学身高1.6 m，晚上站在路灯下A处，他在地面上的影长
AB是2 m，若他沿着影长的方向移动2 m站在B处时，影长增加了0.5 m，求路
灯的高度．
(第3题)
答案
专训1
1．B 点拨：图①中影子的方向不同，是在灯光下的影子；图②中影子的
方向相同，且影长与树高成正比，是在阳光下的影子．
2．C
3．解：如图，过树和影子的顶端分别画两条光线AA1，BB1.观察可知，AA
1
∥BB1，故两棵树的影子是在太阳光下形成的．
(第3题)
过旗杆的顶端C画AA1(或BB1)的平行线CC1，交地面于点C1，连接旗杆底
端O和点C1，则线段OC1即为同一时刻旗杆的影子．
点拨：根据物体和投影之间的关系可以判断是平行投影，然后根据平行投影
的特征即可完成题中的要求．
4．解：(1)题图②反映了阳光下的情形，题图①反映了路灯下的情形．
(2)题图①中过影子顶端与树顶端的直线相交于一点，符合中心投影的特点，
因此题图①反映了路灯下的情形；题图②中过影子顶端与树顶端的直线平行，符
合平行投影的特点，因此题图②反映了阳光下的情形．
(3)路灯下小丽的影子如图①所示，表示影子的线段为AB；阳光下小丽的影
子如图②所示，表示影子的线段为CD.
(第4题)
误区诊断：平行投影和中心投影对应的光线是不同的，形成平行投影的光源
发出的光线是平行光线，而形成中心投影的光源发出的光线交于一点；同一时刻，
平行投影下的影子的方向总是在同一方向，而中心投影下的影子可能在同一方
向，也可能在不同方向．
5．C 点拨：观察图中的两个立体图形，圆柱的正投影为长方形，正方体
的正投影为正方形，故选C.
6．解：画出的正投影如图所示．正方体、金属丝在投影面P上的正投影是
正方形A1B1C1D1及线段E1F1；在投影面Q上的正投影是正方形C2D2G2H2.
(第6题)
点拨：当物体的某个面(或某条边)与投影面平行时，这个面(或这条边)的正
投影和这个面(或这条边)相同；当物体的某个面(或某条边)与投影面垂直时，这
个面(或这条边)的正投影是一条线段(或一个点)．
专训2
1．解：(1)根据平行投影的性质，得Rt△ABC∽Rt△DEF.
∴ABAC＝DEDF，即8060＝DE900.
解得DE＝1 200 cm＝12 m．即学校旗杆的高度为12 m.
(2)①根据题意可知，
Rt△GPH∽Rt△KPM∽Rt△ABC，
∴ABAC＝GPGH＝KPMK，即8060＝50GH＝32MK.
解得GH＝37.5 (cm)，MK＝24 (cm)．
即灯罩底面半径MK的长为24 cm.
②∵∠MPK＝∠NLK′，∠MKP＝∠NK′L＝90°，MK＝NK′，
∴Rt△KPM≌Rt△K′LN.∴LK′＝KP＝32 cm.
∵Rt△ABC∽Rt△GLQ，∴ABAC＝LGGQ，
即8060＝32＋32＋50＋KK′37.5＋90.
解得KK′＝56 cm.
∴从正面看灯罩得到的图形面积为24×2×56＝2 688(cm2)，
从上面看灯罩得到的图形面积为π×242＝576π(cm2)．
2．解：过点E作EF⊥AB，垂足为点F，则∠BEF＝30°，设EC＝h m.
在Rt△BFE中，EF＝AC＝30 m，AB＝10×3＝30(m)，
所以BF＝AB－AF＝AB－EC＝(30－h)m.
因为∠BEF＝30°，所以BE＝(60－2h)m.
由勾股定理得，BF2＋EF2＝BE2，
所以(30－h)2＋302＝(60－2h)2.
解得h≈12.68.(h≈47.32不合题意，舍去)
因为4＜12.683＜5，
所以甲楼楼顶B的影子E落在乙楼的第五层．
方法点拨：这道题是平行投影在实际生活中的应用，解答此题的关键是将实
际问题转化为数学问题，构造直角三角形，利用直角三角形的性质求解．
3．解：设路灯高为x m.
由题意知，当人在A点时，影长AB＝2 m；当人在B点时，影长BC＝(2
＋0.5)m.
易知x1.6＝OCBC，x1.6＝OBAB，则x1.6＝OC2＋0.5，x1.6＝OC－2.52，解得x＝8，OC＝12.5 m.
即路灯的高度为8 m.
