spd浪涌保护器选型
如何选择高品质SPD浪涌保护器
如何选择高品质SPD浪涌保护器了解了SPD的原理和技术参数和选型方法，但是面对市场上形形色色的SPD品牌，相差无几的参数，该如何去筛选高品质的SPD呢？今天地凯科技就来给大家分析！作为一个SPD开发人员，谈一下我的看法。
前面提到，选择SPD时，有几个重要的参数：最大持续工作电压Uc放电能力（In、Imax、IimP等）电压保护水平Up对于大多数SPD而言，∪c.UP主要取决于其选择的元器件，而放电能力，则不仅仅取决于其选择的元器件，SPD的每一个部分，都需要能承受放电电流。
瞬间的大电流的破坏作用不容小觑，在大的电流冲击下，SPD内部的连接点、焊接点、电阻、TVS等都可能会爆裂。
所以对SPD 而言，放电能力是其核心性能。
当然，选择合理的元器件，也是研发工作中重要的一环，不过SPD常用的核心元器件GDT、MOV、TVS技术都比较成熟，因此在选择上一般也没什么困难，选择有市场知名度的厂家的元器件就好。
不少SPD从业人员、SPD用户认为，SPD没什么技术含量，只需选好元器件就可以了，这也是导致市场上SPD品牌众多、质量良莠不齐的原因之一。
曾经有SPD厂家送样到防雷测试机构做测试后，样品四分五裂。
而一些进口的SPD品牌，在GDT.MOV、TVS之外的金属放电间隙技术上具有垄断地位，其产品从技术参数上看，有明显优势，但价格不菲。
国产SPD品牌，可以说依旧是任重道远，也希望国产品牌能踏踏实实研究，攻克技术难关，而不要去炒作各种概念。
除放电能力之外，还应重点关注SPD产品自身的安全性能。
现以I1类实验（8∕20us）的电源SPD为例，谈一谈SPD的安全要求。
1 .地凯科技开关型电源SPD需要具备续流遮断能力。
前面在介绍GDT工频续流问题时，提到了开关型SPD和限压型SPD的概念。
开关型SPD由于工频续流的存在，一般只用于N-PE之间（正常情况下，N-PE之间没有电压差）。
如果开关型SPD要应用在线与零（地）之间，必须具备续流遮断能力。
spd选型
电源系统SPD装设的选用原则
如果电气设备由架空线供电，或由埋地电缆引入供电，应在电源线处装设SPD。
当有重要的电子设备安装于建筑物内时，应在电源进线处和电子设备供电处根据设备耐过压的能力装设多级SPD。
1、 SPD的标称放电电流参考值如下：
（1）LPZ0A区（表一）
2、信息系统电源线路雷电浪涌保护器标称放电电流的选择标准，可根据表三要求选型
电源线路浪涌保护器标称放电电流参数值（表三）
6、SPD应配有空气开关或熔断器，额定工作电流一般取SPD同流容量1/1000,同时比电源回路前一级的空气开关的额定电流小。
在实际工作中，第一级SPD前段配100A的空气开关或熔断器
7、为防止配电线由于雷电流引起的空开跳闸，SPD一般并联安装在各级配电柜（箱）空气开关的电源输入侧，二端子SPD的选择，应考虑其负载功率不能超过二端子，并留有一定的余量，
8、浪涌保护器连接导线应平直，其长度不宜大于0.5m,当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m,限压型浪涌保护器之间的线路长度小于5m时，在两极浪涌保护器之间应加装退耦装置。
当浪涌保护器具有能量自动配合能时，浪涌保护器之间的线路长度不受限制。
浪涌保护器应有过电流保护装置，并宜有劣化显示功能。
9、配电线路各种设备耐冲击过电压额定值见（表六）。
交流浪涌保护器（防雷器）选型表
交流浪涌保护器（防雷器）选型表前言：浪涌保护器选型需满足防雷标准验收要求及产品实际防护需求！选型依据标准：GB50057-2010《建筑物防雷设计规范》GB50343-2012《建筑物电子信息系统防雷技术规范》GB18802-2002《低电压配电系统的电涌保护器（SPD)》IEC61312《雷电电磁脉冲的防护》浪涌保护器选型目录：一、浪涌保护器一二三级、BCD级、T1级T2级的含义；二、浪涌保护器最大持续工作电压Uc的选择；三、浪涌保护器通流容量/放电电流Iimp,Imax,In的的选择；四、浪涌保护器后备保护熔断器及接线线径的选择；五、SCB浪涌专用后备保护器介绍六、浪涌保护器保护模式（2P,23P,4P,3+NPE,1+NPE）的选择以及接线图参考；七、浪涌保护器保护水平Up的选择；八、遥信报警接口（干接点）说明九、通用复合型浪涌保护器资料（轻松选型，验收无忧，防护效果更优秀）；一、浪涌保护器一二三级、BCD级、T1级T2级的含义1、一级电源防雷器，按国标都是指的是T1试验的浪涌保护器（AM-10/350系列属于一级浪涌保护器）2、二级电源防雷器，按国标指的是T2试验≥40kA的浪涌保护器（AM40、AM60系列属于二级浪涌保护器）3、三级电源防雷器，一般指的是20kA的浪涌保护器（AM20系列属于三级电源防雷器）4、B级浪涌保护器，包含T1试验的浪涌保护器及T2试验60kA 及以上通流量的浪涌保护器（AM-10/350、AM60、AM80、AM100、AM120、AM160系列都属于B级浪涌保护器）5、C级浪涌保护器，指的是T2试验最大通流量40kA的浪涌保护器（AM40系列）6、D级浪涌保护器，指的是T2试验最大通流量20kA的浪涌保护器（AM20系列）7、T1级指的是T1试验等级，测试波形为10/350μs，参数用冲击电流Iimp标识.T2级指的是T2试验等级，测试波形为8/20μs，参数用最大放电电流Imax和标称放电电流In标识。

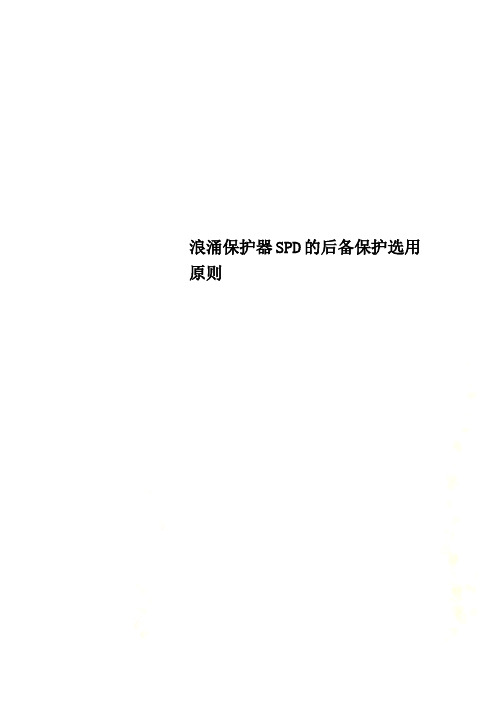

浪涌保护器SPD的后备保护选用原则
浪涌保护器SPD的后备保护选用原则浪涌保护器SPD的后备保护选用原则樀要：通过对建筑物的电子信息系统各级防雷的电源线路浪涌保护器标称放电电流的I2t及电压保护水平的分析，说明浪涌保护器SPD的后备保护宜采用熔断器，并提出于建筑物的电子信息系统各级防雷相对应的电源线路浪涌保护器后备保护熔体额定电流推荐值关键词浪涌保护器 SPD 后备保护选用涌保护器后备保护熔体额定电流推荐值随着我国经济、社会的快速发展，各种电子信息技术产品越来越多地渗入到社会和家庭生活的各个领域，雷电过电压产生的危害和损失也越来越大，人们对雷电过电压的防治也空前的重视。
因此在民用和工业建筑中SPD（浪涌保护器）被大量的使用。
国标《建筑物电子信息系统防雷设计规范》（GB500343－2004）中根据建筑物电子信息系统所处的环境、重要性和使用性质以及遭受雷击的风险，把民用建筑物的电子信息系统防雷分为A、B、C、D四级，其中对SPD的通流容量也进行了规定。
详见下表：电源线路浪涌保护器标称放电电流参数值一问题的提出：《建筑物防雷设计规范》（GB-50057-94 2000年版）第6.4.4条规定“电浪涌保护器必须能承受预期通过它的雷电流，并应符合以下两个附加要求：通过电涌时的最大钳压，有能力熄灭在雷电流通过后产生的工频续流。
”但由于SPD的老化问题及检修方便，作为SPD故障短路的后备保护，SPD支路过流保护是必要的。
规范中只明确SPD后备保护器采用熔丝、断路器或剩余电流保护器，但没有明确多大通流容量的SPD，设置多大整定值的SPD支路过流后备保护。
各个SPD生产厂商的推荐标准也不一样，有的厂商甚至推荐不设置。
电气设计中究竟采用何种后备保护器以及整定值设为多少，也只能凭设计人员的经验值或厂商的推荐值来选取。
笔者查阅大量资料和结合工程实践提出以下几点不成熟的意见。
二SPD为什么要设置后备保护现在市场上可以购买的SPD主要可分为三种型式：电压开关型、电压限制型和复合型。
（整理）电源浪涌保护器快速选型表.
（整理）电源浪涌保护器快速选型表.精品文档电源浪涌保护器快速选型表防雷分级:第一级一般选在室内总配电处，即380V低压配电柜进线。
第二级一般选在分配电处，楼层配电箱、消防、电梯机房、层面用电设备、热泵、水泵、中央控制室等。
第三级一般加在终端设备电源，住宅用户配盘和别墅用户配电盘。
残压Ur（限制电压）反映了SPD限制浪涌过电压的能力，其值应不大于所保护对象耐压等级。
根据IEC标准，SPD选装一般在防需区的分界，在LPZOA、LPZOB与LPZ1交界处定为第一级，在LPZ1与LPZ2的交界处定为第二级，LPZ2与LPZ3的交界处定为第三级。
根据国内的设计的要求，一般的选装位置如下：重要参数:标称放电电流In（额定放电电流）扬州中恒及国标GB50057-94均以IN作为考查SPD放电能力及产品性能分类的标准值，IN反应了SPD的耐雷能力。
最大持续运行电压Uc 可持续加于电涌保护品两端，而使SPD不动作，不烧损的最大运行电压值。
TN系统Uc>1.15Un;TT系统Uc>1.55Un;IT系统Uc>1.15;IES标准产品的Uc=420V。
选择适当的断路器:扬州中恒建议在模块前所加装的断路器配置如下图：（断路器的作用在于故障检修、维护）电涌保护器断路器ZH-D25/2 10AZH1-C40/4 16AZH1-B80/4 ZH1-B60/4 32AZH1-B100/4 60A选型方案: 根据电子信息系统的分类，推荐电源浪保护装置以及弱电系统浪涌保护装置的选型方案。
型号额定放电电流相数防护级别适用场合ZH1-B100/4 60 KA 3 第一级380V低压配电柜进线处等（四个或三个单相模块组合安装）ZH1-B60（80）/4ZH1-C40/4 30（40）KA20KA 3 第二级线力配电柜、楼层配电箱、热泵、水泵房、中央控制室和消防、电梯机房、室面用电设备等（模块式安装）ZH1-D25/2 10KA 3 第三级别墅用户配电等（模块式安装）ZH1-B100/4 60KA 3 第一级 380V低压配电柜进线处等（四个或三个单相模块组合安装）ZH1-B60（80）/4 30（40）KA 3 第二级户外电缆分支箱等（组合安装、模块式安装）ZH-D25/2 10KA 1 第三级终端设备电源（模块式安装）ZH1-D25/1+NPE 10KA 1+E（N）第三级住宅用户配电等（模块式安装）浪涌保护器的应用与选型一、应用：1、浪涌电压电路在遭雷击和在接通、断开电感负载或大型负载时常常会产生很高的操作过电压，这种瞬时过电压（或过电流）称为浪涌电压（或浪涌电流），是一种瞬变干扰：例如直流6V继电器线圈断开时会出现300V～600V的浪涌电压；接通白炽灯时会出现8～10倍额定电流的浪涌电流；当接通大型容性负载如补偿电容器组时，常会出现大的浪涌电流冲击，使得电源电压突然降低；当切断空载变压器时也会出现高达额定电压8～10倍的操作过电压。
浪涌保护器(SPD)的选择和使用
选择和使用规范
向石 IEC/TC81/WG3 中国专家 E—mial:xiangdeboo@
雷击类型、损害和损失类型
建筑物 雷击点 损害 来源 S1 损害 类型 D1 D2 D3 损失类型 L1，L4b L1，L2，L3，L4 L1，L2，L4 公共设施 损害 类型 D2 D3 损失 类型
Insulation coordination 绝缘区域协调 acc. to DIN VDE 0110 part 1
雷击放电器
L1 L2 L3 PEN 过电压放电器 仪器保护
kWh Z
主配电6 kV 绝缘区域的抗冲击电压强度
二次配电4 kV 2,5 kV
用电器1,5 kV
SPD在TN-C-S系统中安装
带有绝缘监测装置的IT-System
电力公司 主配电 二次配电 用电器
L1 L2 L3 PE
Z<
FLASHTRAB VALVETRAB
仪器保护
SPD在TT中安装
电涌保护器（SPD）安装在TT系统中剩余电流 保护器（RCD）的负荷侧
按系统特征确定的电涌保护器的连接形式
电涌保护器安装点的系统型式 TT系统 电涌保护 器 接于 装设依据 接线 形式1 每一相线和 中性线间 每一相线和 PE线间 中性线和PE 线间 每一相线和 PEN线间 相线间 （L-L间） + · · 接线 形式2 · 不适用 · 不适用 不适用 不适用 · + TN-S系统 引出中性线的IT系统 装设依据 接线 形式1 + · · 不适用 + 接线 形式2 · 不适用 · 不适用 + 不引出 中性线 的IT系 统 不适用 · 不适用 不适用 +
浪涌保护器(spd)上端的断路器或熔断器的选择
浪涌保护器（SPD）上端的断路器或熔断器的选择2012-02-16 08:21:42| 分类：电气| 标签：|字号大中小订阅浪涌保护器后备保护元件可采用熔断器和小型断路器或塑壳断路器，与SPD配合后，应可保护在额定电涌电流作用时，后备保护元件不动作，保证电涌电流的正常泄放，同时其作用在支路上的残压Ur低于用电设备的保护水平Up。
以保证系统及用电设备安全。
具体的选用可参见下表：放电（冲出）电流熔断器额定电流A 断路器额定电流A 备注5kA（8/10）32 gG 6 C型15kA（8/10）40 gG 10 C型20kA（8/10）50 gG 16 C型30kA（8/10）63 gG 25 C型40kA（8/10）100 gG 40 C型60kA（8/10）160 gG 100 C型25kA（10/350）250 gG 选用塑壳断路器35kA（10/350）315 gG施耐德常见技术问题解答50KA (10/350) 断路器为160A NS160N TM-D35KA (10/350) 断路器为125A NC125H C65KA (8/20) 100KA 断路器为50A C65-NC100 C40KA (8/20) 断路器为20A C65 C8~20KA (8/20) 断路器为10A C65 C浪涌保护器上端开关或熔断器选择方法：根据（浪涌保护器的最大保险丝强度A）和（所接入配电线路最大供电电流B）来确定（开关或熔断器的断路电流C）。
确定方法：当：B>A时C小于等于A当：B＝A时 C小于A或不安装C当：B<A时C小于B或不安装C浪涌保护器前加设熔断器是否合理？？本人曾经做过一个工程进线的低压配电柜加设了浪涌保护器，浪涌保护器的前面加设了断路器，本人就不太明白既然起保护作用，就该时时刻刻起保护作用，为什么加设断路器？现在本人做的一个工程居然在浪涌保护器前面设置了熔断器（没断路器），本人也不明白，熔断器不是电流较大时熔断吗，熔断了还起什么保护作用？？请高手给与指点，不胜感激。
电涌保护器SPD的选择和使用ppt课件.ppt
Gas
Z
Tank Pipe Cathodically Protected
Foundation Earth Electrode
Lightning Protection Equipotential Bonding
EBB
External Lightning Protection
外部防雷裝置
進入建築物的 各服務性管線
等電位連接帶
ii
建築物
100%
50%
50%
接地裝置
ii
ii
is
雷電流在建築物內的分配
SPD Iimp值計算
條件：一屬第二類防雷建築物，引入水管、 電力線和信息線。電力線為TN-C- S， 需安3台SPD： 150kA/2=75kA（LPS分流） 75kA/3=25kA（入戶三線分流） 25kA/3=8.3kA（三個SPD） Iimp為8.3kA（10/350μs）
D2 D3
L2，L4 L2，L4
S4
D3
L1a，L2，L4
D3
L2，L4
L2，L4 L2，L4
根據雷擊點位置劃分的損害來源 損害類型 D1：接觸和跨步電壓導致的人員傷亡（人 和牲畜）； D2：實體損害； D3：過電壓導致的電氣和電子系統的失效。 損失類型 L1：生命損失； L2：向大眾服務的公共設施的損失； L3：文化遺產損失； L4：經濟損失。
雷擊類型、損害和損失類型
建築物
公共設施
雷擊點
損害 來源
損害 類型
損失類型
損害 類型
損失 類型
S1
D1 D2 D3
L1，L4b L1，L2，L3，L4 L1，L2，L4
浪涌保护器参数有何意义？该如何选型？
威普防雷讯致天下浪涌保护器（防雷器）参数有何意义？该如何选型？浪涌保护器简称SPD，根据其应用一般分为三类：电源浪涌保护器、信号浪涌保护器、天馈浪涌保护器。
一、电源浪涌保护器：1.参数1）保护模式：电气系统中电源保护器的保护部件可以连接在相对相、相对地、相对中性线、中性线对地及其组合，以及电子系统电涌保护器的保护部件连接在线对线、线对地及其组合，如：电源系统：相对相（L-L）、相对地(L-G/PE)、相对中线(L-N)、中线对地(N-G/PE)。
2）UC：最大持续工作电压，可连续地施加在SPD上的最大交流电压有效值或直流电压。
3）Imax：最大放电电流，流过浪涌保护器，具有8/20us波形的电流峰值，其值按II类动作负载试验的程序确定（Imax大于In）。
威普防雷讯致天下4）In：标称放电电流，流过浪涌保护器，具有8/20us波形的电流峰值，用于浪涌保护器的II类试验以及I试验的预处理试验5）UP：电压保护水平，表征浪涌保护器限制接线端子间电压的性能参数，该值大于限制电压最高值。
2.选择1）雷电防护等级-LPZO与LPZ1边界装设一级SPD；LPZ1与LPZ2边界装设二级SPD；后续防护区装设三级SPD甚至更多级达到层层设防，进一步消除闪电电涌效果。
2）UP应小于设备耐冲击电压额定值Uw3）总配电的浪涌保护器Imax应大于60KA，分配电大于40KA，房间大于20KA。
4）被保护电路供电制式（交流），IT，TT，TN等，确定保护模式。
5）被保护线路工作电压，系统电压波动范围，确定最大持续运行电压。
6）被保护设备的耐受电压水平，确定电压保护水平。
7）被保护设备的防雷等级，所处防雷分区LPZ，此项考虑选择SPD的标称放电电流、最大放电电流、冲击放电电流的要求，确定标称/最大放电电流。
威普防雷讯致天下二、信号浪涌保护器：1.参数1）UC：最大持续工作电压，可连续地施加在SPD上的最大交流电压有效值或直流电压。
浪涌保护器选型及相关知识解答
浪涌保护器如何选型1、在选择浪涌保护器的大小的时候，一般需要根据浪涌保护器的实际安装位置来进行选择，也就是根据电源来进行选择。
若浪涌保护器是被安装在变压器的低压侧面位置的话，那么就应该选择使用高于60KA的浪涌保护器，一般可以选择使用120KA或者是100KA，10/350US型的浪涌保护器。
2、若浪涌保护器是被安装在配电柜的进线侧面位置的话，那么就应该选择使用高于40KA的浪涌保护器，一般可以选择使用80KA或者是60KA，8/20US型的浪涌保护器。
若浪涌保护器是被安装在配电箱的进线侧面位置的话，那么就应该选择使用高于20KA的浪涌保护器，一般可以选择使用20KA或者是40KA，8/20型的的浪涌保护器。
3、家中若要安装空开的话，那么就是根据浪涌保护器的放电电流来选择空开大小的，一般情况下，浪涌保护器的放电电流若是60KA的话，则应该选择63A 的空开，浪涌保护器的放电电流若是40KA的话，则应该选择40A的空开，浪涌保护器的放电电流若是20KA的话，则应该选择25A的空开。
浪涌保护器前面为什么要加熔断器和断路器当通过浪涌保护器的涌流大于其Imax，浪涌保护器将被击穿失效，从而造成回路的短路故障，为切断短路故障，需要加装断路器或熔断器。
每次发生雷击都会引起浪涌保护器的老化，如漏电流长时间存在，浪涌保护器会过热加速老化，此时需要断路器或熔断器的热保护系统在浪涌保护器达到最大可承受热量前动作断开电涌器。
浪涌保护器加熔断器的目的：1，防止因雷击而产生的工频续流(针对放电间隙型器件)对SPD及其线路的损坏。
2，方便维护更换SPD。
3，防止因SPD老化(如mov器件的漏流增大)而造成线路故障 SPD前端熔断器应根据避雷器厂家的参数安装。
如厂家没有规定，一般选用原则：根据(浪涌保护器的最大保险丝强度A)和(所接入配电线路最大供电电流B)来确定(开关或熔断器的断路电流C)。
确定方法：当：B大于A时 C小于等于A当：B等于A时 C小于A或不安装C当：B小于A时 C大于等于A浪涌保护器选型的误区：相电压和线电压很多人在进行浪涌保护器选型的时候，经常发现这样一个问题：为什么线路电压是380v或440v，而防雷厂家给我选用的浪涌保护器型号Uc值只有320v 或385v？浪涌保护器的工作电压小于我的电压值，这样选出来的浪涌保护器安装在线路上能防雷吗？其实，这里存在一个对浪涌保护器选型电压参数的误区，也就是相电压和线电压的区别。
