平领、翻领制图
(服装结构基础)平领纸样结构制图

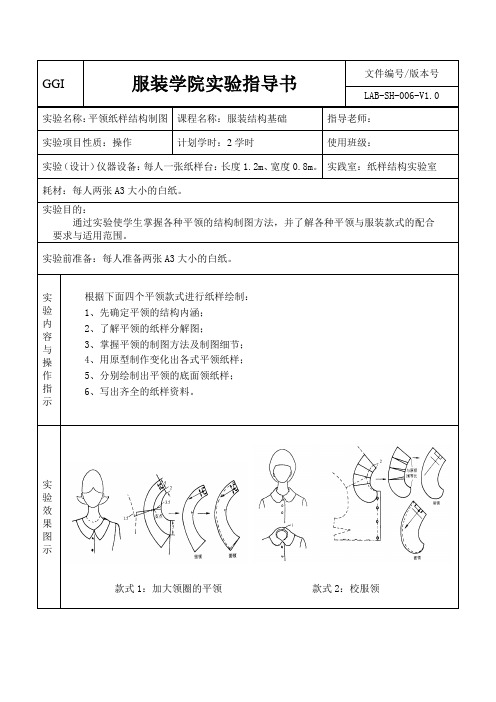

GGI 服装学院实验指导书文件编号/版本号LAB-SH-006-V1.0 实验名称：平领纸样结构制图课程名称：服装结构基础指导老师：实验项目性质：操作计划学时：2学时使用班级：实验（设计）仪器设备：每人一张纸样台：长度1.2m、宽度0.8m。
实践室：纸样结构实验室耗材：每人两张A3大小的白纸。
实验目的：通过实验使学生掌握各种平领的结构制图方法，并了解各种平领与服装款式的配合要求与适用范围。
实验前准备：每人准备两张A3大小的白纸。
实验内容与操作指示根据下面四个平领款式进行纸样绘制：1、先确定平领的结构内涵；2、了解平领的纸样分解图；3、掌握平领的制图方法及制图细节；4、用原型制作变化出各式平领纸样；5、分别绘制出平领的底面领纸样；6、写出齐全的纸样资料。
实验效果图示款式1：加大领圈的平领款式2：校服领实验效果图示款式3：海军领款式4：荷叶领实验要求实践要求如下：1、掌握各式平领的结构原理；2、根据前后款式图进行标准绘制；3、根据缝制要求和人体体型掌握好平领的细节设计；4、用1/4原型进行款式变化出上面四个款式的平领纸样；5、制图线条要清晰圆顺，轮廓线和结构线要有所区别。
编写：刘东审核：冯麟GGI 服装学院实验指导书文件编号/版本号LAB-SH-006-V1.0 实验名称：立领纸样设计课程名称：服装结构基础指导老师：实验项目性质：操作计划学时：4学时使用班级：实验（设计）仪器设备：每人一张纸样台：长度1.2m、宽度0.8m。
实践室：纸样实训室耗材：每人两张A3大小的白纸。
实验目的：通过实验使学生掌握各种立领的结构制图方法，并了解各种立领与服装款式的配合要求与适用范围。
实验前准备：每人准备两张A3大小的白纸。
实验内容与操作指示根据下面五个立领款式进行纸样绘制：1、先确定立领的结构内涵；2、了解立领的纸样分解图；3、掌握立领的制图方法及制图细节；4、绘制出各式立领纸样；5、写出齐全的纸样资料。
实验效果图示款式1：普通立领款式2：原身出立领实验效果图示款式3：礼服领款式4：中山装领款式5：变领实验要求实践要求如下：1、掌握各式立领的结构原理；2、根据款式图进行标准绘制；3、根据缝制要求和人体体型掌握好立领的细节设计；4、用1/2比例画出上面五个款式的立领纸样；5、制图线条要清晰圆顺，轮廓线和结构线要有所区别。
立翻领结构制图
⽴翻领结构制图
在⽴体的状态下绘制⽴翻领结构制图
1、先绘制两条垂直基础线。
2、绘出⼈体脖颈的围度，半径约为6厘⽶。
3、绘制胸围、腰围线、搭门线、肩斜线。
4、绘制驳⼝线（领折线）。
下⽌⼝翻折点根据三围线来设计，肩颈点的位置设计在领圈线以外，后领折线与后中⼼的交点，三点决定驳⼝线的位置和形态。
5、设计⽴领。
肩颈点部位在切点处⾼度为1.5⾄2厘⽶，颈侧点处⾼度约占后⽴领的80%⾄85%。
6、设计翻驳领。
串⼝线的⾓度参照坡肩线进⾏设计，其它数据包括翻领宽、领台、领嘴等。
7、绘制前⾐⽚。
延长串⼝线与⽴领底线相交，在切点以上部分参照领围线设计。
8、设计领省⽅法。
9、驳⼝线做弯的⽅法。
10、参照前⾐⽚绘制的驳领宽度在后⽚设计⽴领和翻领。
注意：⽴领在肩颈点处参照⼈体脖颈的倾斜⾓度和⽴领的贴体程度。
11、测量后领⼝长度和后领轮廓线的长度。
以前⽚的肩颈点、前翻领轮廓线与肩线的交点为⽀点，以测量的长度为半径划弧，弧线交点与切点的连线为后驳⼝翻折线。
依据后驳⼝线在后弧切线上定⽴领和翻领的⾼度，划顺⾐领翻折线、⾥外轮廓线。
注意：⾐领和⾐⾝在肩颈点留有重叠的倒伏量。
12、在前驳⼝直线上设计底领样板。
13、绘制贴边样板。
处理贴边的翻折量、内外弧差、纽势收省。
14、调整翻折容量，设计出⾐领的底领和翻领。
15、设定⾐领与⾐⾝的对位点和⾐⽚布丝。

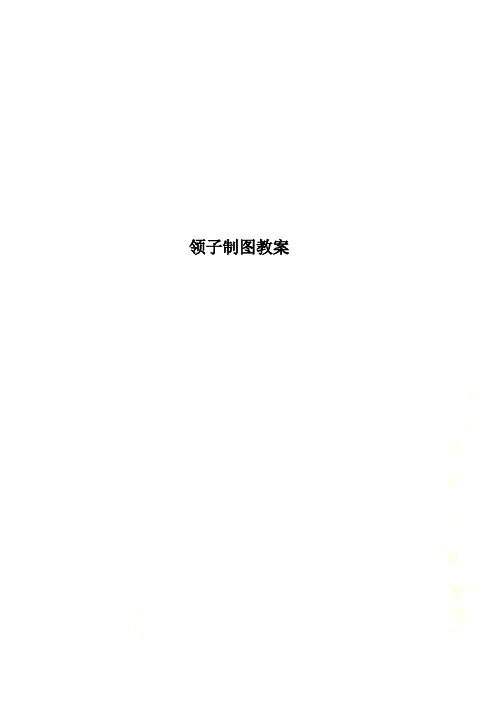

领子制图教案
领子制图教案教学课题无领和立领设计 学 时 4（实训1） 教学目的 掌握无领和立领的设计要点及制图方法。
教材分析重 点 常规立领设计 难点 特殊立领设计 教学方法讲解方法、绘图演示、实训练习 教学手段教材、参考书、样板教学过程及时间分配一、复习与引入1．省缝的构成及转移方法？2分钟2．口袋、搭门、门襟及撇胸的设计8分钟二、无领设计1．无领开襟式领口（1）理论分析5分钟（2）基型变化5分钟（3）制图举例5分钟2．无领开襟式领口（1）理论分析5分钟（2）基型变化5分钟（3）制图举例10分钟教研室主任检查签字三、立领设计1．有领分类及名称5分钟2．立领的分类及特点（1）竖直式立领5分钟（2）外倾式立领5分钟（3）内倾式立领5分钟3．立领的设计要点（1）领口设计10分钟（2）起翘量设计10分钟（3）领宽设计5分钟（4）搭门量设计5分钟4．立领的制图举例（1）常规立领制图10分钟（2）起翘量较大的特殊立领10分钟（3）领宽较宽的特殊立领10分钟五、总结提问1．立领的分类及特点5分钟2．立领的设计要点5分钟六、实训练习1．用1:5作业纸设计一个常规立领20分钟2．用1:5作业纸设计二个特殊立领25分钟作用1:5设计二个常规立领和二个特殊立领业教学后记课题（一）：无领和立领设计重点：常规立领设计难点：特殊立领设计一、复习与引入1．省缝的构成及转移方法？2．口袋、搭门、门襟及撇胸的设计二、无领设计1．无领开襟式领口（1）理论分析无领开襟式领口在裁剪前衣片时为使衣片符合人体要收省，如果没有收省就要要留出撇胸量1~2cm，然后再画领宽、领深。
门襟止口的上端有撇胸时，不能自带贴边，否则无法去掉撇胸量。
无领开襟式领口如下图：（2）基型变化和四开身无省基型相比主要做二点改变：其一，为使前胸部符合人体，前片做1cm的撇胸处理；其二，前领弧线由较凹状态变为较直状态。
（3）制图举例—女春秋衫衣身（前章已做讲解）2．无领套头式领口（1）理论分析无领套头式领口的裁配较开襟式更难一些，因前中心线无法去掉撇胸。
衬衫结构制图
衬衫结构制图第一次课女上衣原型纸样设计操作（一）一、训练目标1、掌握女上衣原型纸样设计。
二、目的分析实践女上衣原型纸样设计的方法，提高学生纸样设计的能力。
三、实施活动（一）课前准备打样纸、铅笔、橡皮、专用打样工具（二）结构制图操作（见教材图P90-91页）cm2.制图操作(1)基础线○1以人体的背长尺寸为长、B/2+5cm为宽作长方形。
其中5cm 是半身胸围的放松量，全身胸围的放松量是10cm。
○2袖窿深线：从长方形的上平线向下取B/6+7cm找点，过该点作一条水平线。
○3侧缝辅助线：在下平线，将长方形的宽二等分，过等分点作垂线至袖窿深线。
○4背宽线：在袖窿线上，距后中心线B/6+4.5cm作一条垂直线。
○5胸宽线：在袖窿线上，距前中心线B/6+3cm作一条垂直线。
(2)图2-2-3○6后横开领：在上平线上，距后中心线B/20+2.9cm找点，该点与后颈点之间的距离即为后○7○8后领口弧线：过后颈侧点和后横开领靠近后中线的等分点画一条圆顺的弧线。
注意弧线在后中心处必须与后中线成直角。
○9”的距离找点，过该点向右取定数2cm，该点就是样板的肩点，再直线连接肩点和侧颈点。
○10前横开领：在上平线，距前中线“”的位置。
通常服装的前后横开领可以相等或前横开领略小。
○11前直开领：在前中线，距上平线“+1cm”取点，该点即为样板的前颈点。
○12前领口弧线：以前横开领和前直开领的长度为长和宽，作一长方形。
在长方形的垂直线上距上平线0.5cm为样板的前颈侧点，弧线连接前颈侧点和前颈点，弧线最凹处距长方形的直角点为1/2大减0.3cm,即“”。
○13前肩线：先测出后肩线的长度，用符号“?”代替。
然后再胸宽线上，距上平线两倍”的距离找点，过该点作一条短的水平线，最后以前颈侧点为圆心，“?-1.8cm”的尺寸为半径在短的水平线上取“●+0.5cm”定点，该点作为画后袖窿弧线的辅助点；在前胸宽线与袖窿深线组成直角的角平分线上取“●”定点，该直线即为前肩线。
平领
平领
款式图
服装制作工艺课程
备料
❖ 配领：在衣片领口处配制， 领子在肩线位置的面料取 斜丝绺。
❖ 领面四周加放缝份1㎝， 领里四周加放缝份0.7㎝， 使领面留出一定的松量。
服装制作工艺课程
备料
❖ 裁领条：用45°斜丝布料裁制成宽2.5㎝，长度等 于领口围度的布条。
❖ 用熨斗将斜条对折烫平备用。
❖ 将领里的正面与衣片正面相对，领下口线与领口 线重合，对齐前后绱领点用手针绷缝固定，防止 左右条与领口
❖ 衣片贴边折向正面压住领子，再将对折后的斜丝 布条敷在上面， 缉缝领口一周。
服装制作工艺课程
缉缝领下口线
❖ 将衣片贴边的正面翻过来，并将斜条翻下，压住 绱领缝份，沿领条下口压缉一道0.1㎝明线。
服装制作工艺课程
缝合领面与领里
❖ 领面与领里的正面相对，边沿对齐，缝合领外口 线。然后修剪缝份，线迹外保留0.3㎝。
服装制作工艺课程
翻烫领子
❖ 领子的正面翻出来进行熨烫，先熨烫领里，后熨 烫领面。注意熨烫时要使领里止口缩进0.1—0.2 ㎝，以领子正面看不到领里的边沿为宜。
服装制作工艺课程
绷缝领子与领口
服装制作工艺课程
工艺要求
❖ 左右领子对称一致。 ❖ 领外口圆顺，领面平服。 ❖ 领里不倒吐。
服装制作工艺课程
实训项目
❖ 实训内容：平领的缝制。 ❖ 工艺要求：左右领子对称一致，领外口圆顺，领面
平服，领里不倒吐，明线顺直。
服装制作工艺课程
翻折领1立领结构种类与制图
民勤职专
雷玉梅
衣领从基本结构上分为哪类？
衣领的基本结构 ：
1、领口领
前相连 图4.1.1
前开口 领口领款式种类
2、立领单 立 领 Nhomakorabea翻立领
图4.1.2 立领款式种类
3、翻折领
图4.1.3 翻折领结构种类
§ 1 立领结构种类与制图
一、立领结构种类
1、按部件分 2、按领侧的水平倾斜角
料厚取0.6cm左右]，宽为mb的长方形，将长方形长分为三份，用剪切拉展 法制出翻领图（见图4.3.12）。
图4.3.11 领座制图方法
第三步：剪切拉展制作翻领，有两种情况：①、领前口翻折线为弧线
型；②、领前口翻折线为直线型。
图4.3.12 翻领前领口为弧线的制图方法
图4.3.13 翻领前领口为直线的制图方法
3、按领外轮廓线形状分：
图4.3.2 立领按外轮廓线分类
★、※二、立领结构设计方法
1、立领领窝制图公式
nb为领侧高，nf为领前高 后横开领大于前横开领0.4cm，目的：立领为前关门领，使领向
前倒伏。
2、单立领具体制图步骤：
第一步：按给定的领围尺寸（ N ）作出基础领窝，连接 BNP 、 SNP 、 FNP（见图4.3.3）；
第二步：按nb、nf 、角度 、下放量及领窝线形状设计实际领窝线，连接BNP’、 SNP’、FNP’（见图4.3.4），有叠门量须画出叠门量，叠门量=钮扣直径+0.5，衬
衫1.7cm，春秋衫2~2.5cm，大衣3cm以上。
图4.3.4 立领实际领窝
第三步：按领前部造型作出立领结构的前领身结构，并保持其形状不变。
第四步：作实际领窝切点，划出基础领身，保证领下口线长度=实际领窝
领子的分类(完整版)
（1）前片在基础纸样的肩线上使 前领口沿水平方向向里移0.5，缩 小领口，该尺寸可根据领口开大的 程度和锁骨突出的情况，以及鸡胸 体状况等有所变化。
（2）后肩线比前肩线开大0.5cm， 目的是为了分散省量，符合肩胛骨 干突出的需要。
款式特点：领开至肩点 附近，为减少前领口漂 浮量，前横开领比后横 开领减少1cm，前直领 深比基础基础纸样前颈 点上提1.5cm
圆领领型及其变化
沿劲根部呈圆形的领口线叫圆领领线。 领口大小根据设计的不同而进行变化。
制图要点：先在前后衣片上分别画出所需的 形状，然后将前后衣片的肩线重叠，对齐肩 颈点，检查领口线是否圆顺。
圆领的变化
款式特点：领宽较大， 后领较深。此款领常用 于夏季的连衣裙中。
领子结构图
款式特点：圆领贴是外 接上去的，并延长为前
小翻领及其变化
小翻领一般用于衬衣领。 小翻领的制图原理： 翻领的制图室采用直角式制图法，
图中后中线X的量是制图的难点， X的量的大小，会直接反映出不同 的领外形。 1、X量得来源： 假设用一条直条布作领子，把它与 衣片的领围线缝合。翻折领子后会 发现因领外口尺寸不足，以致使领 面紧绷，从而使后领脚线外露。
领飘带，系成蝴蝶结， 给人以可爱的感觉。
款式特点：领深开至腰 围线，前领口线呈弧线 状，具有流动感。
V形领
V形领的样式有紧贴脖根的V形领，有细长 的V形领，还有短的V形领，给人以成熟的 感觉，如衬衫、连衣裙、套装都可以应用。
制图要点：同圆领形。
V形领的变化
领型变化
款式特点：浅V形领， 领围稍离开颈根，可用 于夏装或连衣裙。
第七章衣领款式造型教学幻灯片
翻驳领结构有两种：无翻领和有翻领。如燕子领是一种 只有驳头的无翻领款式，而西装领、青果领等是属于有翻领 的款式。
无翻领的款式制图比较简单，只要把衣片制作出来即可； 而有翻领的款式制图较复杂，其衣领不宜单独制图，必须以 衣片的领围为基础加以绘制。
有翻领的翻驳领
戗驳领
关刀领和青果领
1、有翻领的翻驳领
西装领是有翻领的翻驳领的典型， 如图是单排扣十字型西装领款式。绘 图时要有以下尺寸：衣领领座；领面 宽和后领围弧线长，其绘制步骤如右 图所示。
设计要求：
领口围要满足穿脱要求。
分 类：
领口在结构上可分为贯头型和开口型。
图例一
图例二
图例三
图例四
第一节 平领纸样设计
平领又称为摊领，是一种完全贴伏于领围处，几乎没有领座，领 片直接翻摊在肩部上面的领型。常见的平领有校服领、水兵领和荷叶 边领等。
校服领 大领围的平领 可变领座平领 水手领 荷叶领 披肩领
③在领子上画出三条分割线，剪开领座和领面。把领座按分割线剪 开，定住领下口线，将领座各分割片在翻领线处重叠约0.2cm，三片共 重叠了0.6cm，使领座上翘加大，衣领贴颈。为了配合领座的翻领线长 度，领面在后中线处平行剪去0.6m，然后按分割线剪开，定住翻领线， 将各分割片在领外口线处张开0.3～0.5m，使领外口线翻下时能遮盖住领 下口线，这样完成两片式翻立领的制图。
此款式是一种修大领围的平领，其制图方法与上图相似， 只是在画衣领前需把领围按要求修改增大。
平领制图时，由于衣身前后片要在肩点处重叠，使得平领下口线与领 围线曲度不完全相同，由制图可见下口线比领围线稍直，这样处理主要有 两个好处：一是可以使平领翻在肩部时平服；二是使平领保持很小尺寸的 领座，当下口线与领围接缝时，接缝处被隐蔽起来，同时造成了平领在靠 近颈部处有微微隆起，使衣领有一个立体造型效果。这个领座是可以控制 的，但不可太高（不超过1.5cm），否则易形成立领的造型。下面介绍控 制领座大小的方法。
女上装翻驳领的制版与工艺 PPT
女上装翻领款式分类及设计
1
平驳领：适合休闲，偏正式职业装西装
2 按着装场合分类
平驳领
3
按面料材质分类
戗驳领 青果领
PART 02
女上装翻驳领制版
·女上装翻驳领结构 ·女上装翻驳领制版步骤—平驳领 ·不同款式翻驳领制版
女上装翻驳领的制版与工艺
服装设计与工艺专业教学课件
女上装翻驳领的制版与工艺
1 2
女上装翻驳领设计概述
·女上装翻领概念 ·女上装翻领款式分类及设计
女上装翻驳领制版
·平驳领女上装翻领制版 ·不同款式制版方式
3 4
女上装翻驳领缝制工艺
·缝制准备 ·正式缝制
18春夏女上装翻驳领设计赏析
PART 01
女上装翻驳领设计概述
女上装翻驳领制版步骤—平驳领
5.在串口线上取驳口宽3.5，做90度领嘴， 取翻领角宽为驳领宽减0.5cm，即3cm。
6.在领底线辅助线上，颈侧点向上取后领围 长为 ，与通过颈侧点向上引垂直线夹角 距离设为X值，与领面、领底的差相加的树 值为倒伏量。 7.以倒伏量为夹角距离确定新的领底线。垂 直该线做后领中线，取2.5cm为领座宽 3.5cm为领面宽。根据此宽度确定点做垂直 线，连接致翻领角（领尖）。 8.分别把领底线到领口线，翻折线到驳口线 的一圈做平顺，完成常规平驳领结构。 倒伏量放大图
正式缝制
5.装领线缝头修剪为1cm。做劈缝，在后领片缝头上打 剪刀口。 6.按以上相同方式缝制挂面与领面，转角处打剪口，劈缝。
正式缝制
7.固定：前衣片面子与挂面面子相对， 按着1-6的顺序在装领止点处，手缝 固定。 8.防止领里，挂面反吐： 翻折点以上： 衣片，领里在净线内0.1cm；与挂 面，领面在净线外0.1cm重合； 翻折点以下： 衣片净线外0.1cm，与挂面净线内 0.1cm重合。 对应好后疏缝固定。 缝制： 由挂面下摆裁边端开始，净搭门， 驳领至装领止点； 由一侧装领止口开始，向另一侧装 领止口车缝止。 修整： 修剪衣片缝头至0.6cm，挂面里缝 头0.4cm；修剪领面缝头至0.4cm， 领里缝头至0.6cm。并烫折缝头。
中职翻驳领结构制图 (1)公开课教案教学设计课件
Hale Waihona Puke 驳领服装款式翻领 驳头平驳角
戗驳角
翻驳领
翻驳领
戗驳领
翻驳领：翻驳式开门领，由翻领和驳头两部分组成。翻领驳头常分为平驳角和戗驳角。
翻驳领部位线条名称
翻驳领结构图
翻驳领制图步骤
（1）画翻驳线：确定门襟止口宽2cm，画出门襟止口线，定下驳点。 上驳点为侧颈点沿肩斜向外延长2.5cm。连接上下驳点，即为翻驳线。 （2）根据款式图，设计领型，绘制翻领和驳头
翻驳领制图步骤
（3）以翻驳线为中心线，把画好的翻领和驳头对称绘制到另一端。 （4）以侧颈点为基点，画肩线的垂直线，长度为后领弧长8cm。 再做垂直线6cm（领座和领面）
翻驳领制图步骤
（5）延长肩线，由领口肩点量取翻领宽6cm，绘制倒伏量2cm。绘制翻领的 倒伏造型。
翻驳领制图步骤
（6）绘制翻领领底线和领外口线
翻驳领制图步骤
（7）翻领造型
翻驳领制图步骤
（8）前衣片与驳领
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平领、翻领制图
`
平 领
就是下面这种领子，它叫平领或者坦领。童装上用的比较多，比较服帖的，可爱
的，女性化的。。。。
其实它的制图相当简单，可以在衣片上直接画出。只需要设计一个尺寸，就是领
面宽，一般5厘米以上。。。要看款式。
制图步骤如下：
一、画好前后衣片，检查前后领口曲线是否连接圆顺。
二、将前后衣片在侧颈点处重合，在肩点处重叠1.5厘米至2厘米（看，此处领
口连接稍有不圆顺，你可以马上修改）
三、根据你设计的款式和领面宽画出领外口线（纯款式线，大胆画），注意在后
领中线处一定要成直角，不可鼓出或凹进。此处为对称位置，打开后必须是平的。
我画的这款是普通圆领，领面宽8厘米。
释疑：为什么要加重合量1.5厘米？因为平领不完全是平的，而是有极小的领座，
使领子不至于止口外翻也不至于起荷叶边。当然如果你不重叠也可以做出领子。
提醒：大家应该都是画好衣片纸样放缝份之后再剪下来的，所以在毛样上画领子
需要用锥子找到前后片在领窝处的重合点。
另外，在毛样上画好领子后，只需要用滚轮把净样轮廓复制下来。不要在此处放
领子缝份哦。有了净样轮廓，你可以随意在布料上裁剪毛样了。净样才是重要的，
做过的人都知道，对吗？
翻 领
立领是几乎完全站立的领型，
平领是几乎完全倒伏的领型，
翻领呢，介于二者之间，一部分站立，一部分倒伏。站立的部分，叫领座，倒伏
的呢，叫领面。下面用图片说明。
这下面一排都是翻领。（注意到了吗，领子的后面站立的部分，就是领座，翻出
来的部分，叫领面）
翻领的画法有好几种，我这里只介绍最容易理解的方法。还是要先讲理论哦，我
们来看翻领是怎么来的，它的结构原理在哪里。看图。
立领：上口线长度≤领底线长，领子外翻不下来，只能站着；
平领：上口线被充分切展开了，有了松度，可以完全翻下来，全部成为领面；
翻领：因为上口线比领底线长出，但是不够长，所以它只能一部分翻折，一部分
站立。
聪明好学的你，应该明白一些了吧。其实很简单的。
所以说，翻领其实很容易画，只要你画的领子领底线和领窝等长，领子形状尚可，
那么你画的这个领子绝对是可以用的。
翻领很常见，款式多变，但无非就是一个倒伏量的问题，其他的都是款式形态。
不信，我随手画2个给你们看看（只要保证绿线等于半个领窝长）
但是这样随手画的话，领子翻出来领座的大小是未知的，不过，我们有公式。
翻折角度=（领面-领座）/总领宽×70°
记住：角度是打开的总的角度值。
领面和领座宽是自己设计的数值，比如说，你画一个总领宽8厘米的领子，想让
它呈3厘米领座和5厘米领面，8=3+5，需要打开（5-3）/8*70°=17.5°
