简述滚珠丝杠螺母机构的特点
滚珠丝杠螺母机构是一种常用的传动装置，其主要特点如下：
1. 高精度：滚珠丝杠螺母机构采用滚珠作为传动介质，相比于
传统的螺纹传动方式，具有更高的精度和稳定性。
2. 高效率：由于滚珠丝杠螺母机构采用滚动摩擦，与传统的滑
动摩擦相比，具有更高的传动效率。
3. 高刚性：滚珠丝杠螺母机构采用高强度材料制造，具有高刚
性和抗变形能力，能够承受较大的载荷和冲击力。
4. 长寿命：滚珠丝杠螺母机构采用高质量的滚珠和螺母，能够
承受长期高速运动和频繁的往返运动，具有较长的使用寿命。
5. 轻便、节能：由于滚珠丝杠螺母机构采用滚珠传动，其结构
简单，组件较少，可以轻便化设计，同时也具有较低的运行噪音和较
小的能量消耗。
机电一体化试题及答案(打印)
填空题4. 机电一体化研究的核心技术是接口问题。
5. 机电一体化系统（产品）构成的五大部分（或子系统）是：机械系统、电子信息处理系统、动力系统、传感检测系统、执行元件系统。
6. 机电一体化接口按输入/输出功能分类机械接口、物理接口、信息接口、环境接口。
7. 机电一体化系统（产品）按设计类型分为：开放性设计、适应性设计、变异性设计。
8. 机电一体化系统（产品）按机电融合程度分为：机电互补法、机电结合（融合）法、机电组合法。
9. 机电一体化技术是在机械的主功能、动力功能、信息与控制功能基础上引入微电子技术，并将机械装置与电子装置用相关软件有机地结合所构成系统的总称。
10.机电一体化系统实现三大功能应具有的两大重要特征（转换作用方式）：以能源转换为主和以信息转换为主。
11. 丝杠螺母机构的基本传动形式有：螺母固定丝杆转动并移动、丝杆转动螺母移动、螺母转动丝杆移动、丝杆固定螺母转动并移动四种形式。
12. 滚珠丝杠副按螺纹滚道截面形状分为单圆弧和双圆弧两类；按滚珠的循环方式分为内循环和外循环两类。
13. 滚珠丝杠副轴向间隙调整与预紧的基本方法有：双螺母螺纹预紧调整、双螺母齿差预紧调整、双螺母垫片调整预紧、弹簧自动调整预紧四种方式。
14. 滚珠丝杠副常选择的支承方式有：单推—单推式、双推—双推式、双推—简支式、双推—自由式。
15. 机电一体化系统（产品）常用齿轮传动形式有定轴轮系、行星轮系和谐波轮系三种形式。
16. 在机电一体化系统机械传动中，常用的传动比分配原则有：重量最轻原则、转动惯量最小原则、传动精度最优原则等。
17. 常用导轨副的截面形式有：三角形导轨、矩形导轨、燕尾形导轨、圆形导轨四种形式。
18. 导轨刚度主要指：结构刚度、接触刚度和局部刚度。
19. 机电一体化系统（产品）中，常可选择的执行元件：电磁式、液压式、气压式和其他形式的执行元件。
20. 电动机的工作特性分为恒转矩工作和恒功率两个阶段，其转折点的转速和功率分别称为：额定转速和额定功率；伺服电动机用于调速控制时，应该工作在恒转矩阶段。
一目了然的滚珠丝杆的基础入门知识
一目了然的滚珠丝杆的基础入门知识滚珠丝杠的应用滚珠丝杠机构作为一种高精度的传动部件,大量应用在数控机床、自动化加工中心电子精密机械进给机构、伺服机械手、工业装配机器人、半导体生产设备、食品加工与包装、医疗设备等各种领域。
滚珠丝杠机构的结构如果将滚珠丝杠机构沿纵向剖开,可以看到它主要由丝杠、螺母、滚珠、滚珠回流管防尘等组成。
在图13-4中,各部分结构的作用如下:丝杠属于转动部件,是一种直线度非常高、上面加工有半圆形螺旋槽的螺纹轴,半圆形螺旋槽是滚珠滚动的滚道。
丝杠具有很高的硬度,通常在表面淬火后再进行磨削加工保证具有优良的耐磨性能。
丝杠一般与驱动部件连接在一起,丝杠的转动由电机直接或间接驱动。
既可以采用直联的方法,即将电机输出轴通过专用的弹性联轴器与丝杠相联传动比为1;也可以通过其他的传动环节使电机输出轴与丝杠相连,例如同步带、齿轮等(2) 螺母螺母是用来固定需要移动的负载的,其作用类似于直线导轨机构的滑块。
一般将所需要移动的各种负载(例如工作台、移动滑块)与螺母连接在一起,再在工作台或移动滑块上安装各种执行机构螺母内部加工有与丝杠类似的半圆形滚道,而且设计有供滚珠循环运动的回流管,螺母是滚珠丝杠机构的重要部件,滚珠丝杠机构的性能与质量很大程度上依赖于螺母。
(3)防尘片防尘片的作用为防止外部污染物进入螺母内部。
由于滚珠丝杠机构属于精密部件如果在使用时污染物(例如灰尘、碎屑、金属渣等)进入螺母,可能会使滚珠丝杠运动副严重磨损,降低机构的运动精度及使用寿命,甚至使丝杠或其他部件发生损坏,因此必须对丝杠螺母进行密封,防止污染物进入螺母4 滚珠在滚珠丝杠机构中,滚珠的作用与其在直线导轨、直线轴承中的作用是相同的,滚珠作为承载体的一部分,直接承受载荷,同时又作为中间传动元件,以滚动的方式传递运动。
由于以滚动方式运动,所以摩擦非常小。
(5) 油孔滚珠丝杠机构运行时需要良好的润滑,因此应定期加注润滑油或润滑脂。
常见的回转、直线运动转换的机构

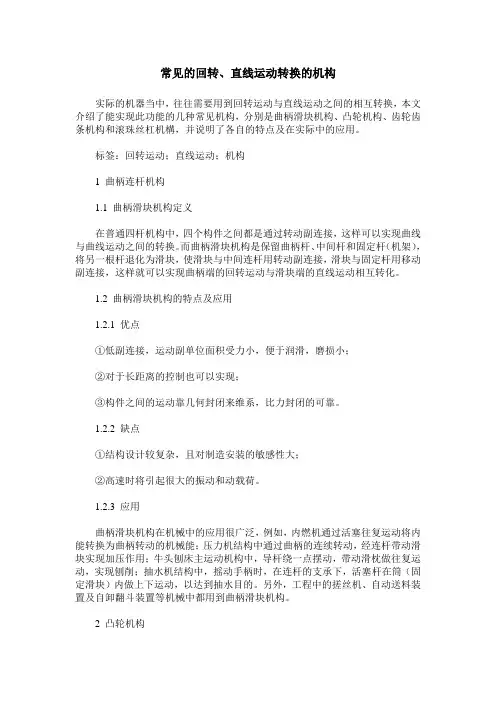

常见的回转、直线运动转换的机构实际的机器当中，往往需要用到回转运动与直线运动之间的相互转换，本文介绍了能实现此功能的几种常见机构，分别是曲柄滑块机构、凸轮机构、齿轮齿条机构和滚珠丝杠机構，并说明了各自的特点及在实际中的应用。
标签：回转运动；直线运动；机构1 曲柄连杆机构1.1 曲柄滑块机构定义在普通四杆机构中，四个构件之间都是通过转动副连接，这样可以实现曲线与曲线运动之间的转换。
而曲柄滑块机构是保留曲柄杆、中间杆和固定杆（机架），将另一根杆退化为滑块，使滑块与中间连杆用转动副连接，滑块与固定杆用移动副连接，这样就可以实现曲柄端的回转运动与滑块端的直线运动相互转化。
1.2 曲柄滑块机构的特点及应用1.2.1 优点①低副连接，运动副单位面积受力小，便于润滑，磨损小；②对于长距离的控制也可以实现；③构件之间的运动靠几何封闭来维系，比力封闭的可靠。
1.2.2 缺点①结构设计较复杂，且对制造安装的敏感性大；②高速时将引起很大的振动和动载荷。
1.2.3 应用曲柄滑块机构在机械中的应用很广泛，例如，内燃机通过活塞往复运动将内能转换为曲柄转动的机械能；压力机结构中通过曲柄的连续转动，经连杆带动滑块实现加压作用；牛头刨床主运动机构中，导杆绕一点摆动，带动滑枕做往复运动，实现刨削；抽水机结构中，摇动手柄时，在连杆的支承下，活塞杆在筒（固定滑块）内做上下运动，以达到抽水目的。
另外，工程中的搓丝机、自动送料装置及自卸翻斗装置等机械中都用到曲柄滑块机构。
2 凸轮机构2.1 凸轮机构的组成和特点凸轮机构是由凸轮、从动件和机架三个部分组成，其中凸轮是主动件，从动件的运动规律由凸轮的轮廓决定。
凸轮是具有曲线轮廓或沟槽的构件，若从动件是移动构件，那么这样的凸轮机构便能实现回转运动、直线运动的转换。
凸轮机构特点是：①可以用于对从动件任意运动规律要求的场合；②可以高速启动，动作准确可靠，结构简单紧凑；③凸轮和从动件以点或线接触，单位面积上压力高，难以保持良好的润滑，易磨损；④凸轮形状复杂，加工维修较困难。
机电一体化系统的常用传动机构
图1-5 齿差调整间隙法 1、2—螺母；3、4—内齿轮
1.1 滚珠丝杠螺母机构
3）螺纹调整间隙法 如图1-6所示为螺纹调整间隙法。右螺母3外圆上有普通螺纹，并用圆螺母4和锁紧螺母5固 定。当调整圆螺母4时，即可调整轴向间隙，然后用锁紧螺母5锁紧。这种方法结构紧凑， 工作可靠，滚道磨损后可随时调整，但预紧力不准确。
图1-3 内循环滚珠丝杠螺母机构
1.1 滚珠丝杠螺母机构
2.滚珠丝杠螺母副传动的特点
• （1）传动效率高，摩擦损失小。 • （2）给予适当预紧，可消除丝杠和螺母的螺纹间隙，反向时
就可以消除空行程死区，定位精度高，刚度好。 • （3）启动力矩小，运动平稳，无爬行现象，传动精度高。 • （4）运动具有可逆性，可以从旋转运动转换为直线运动，也
可以从直线运动转换为旋转运动，即丝杠和螺母都可以作为主 动件。 • （5）磨损小，使用寿命长。 • （6）制造工艺复杂。 • （7）不能自锁。
1.1 滚珠丝杠螺母机构
3.滚珠丝杠螺母机构间隙的调整方法
• 为了保证滚珠丝杠螺母机构的反向传动精度和轴向 刚度，必须消除轴向间隙。常采用双螺母施加预紧 力的方法消除轴向间隙，但必须注意预紧力不能太 大，预紧力过大会造成传动效率降低、摩擦力增大， 磨损增大，使用寿命降低。常用的消除间隙的方法 有垫片调整间隙法、齿差调整间隙法、螺纹调整间 隙法等。
机电一体化(第2章 机械系统)
与一般的机械系统设计要求相比，机电一体化系统 的机械系统要求定位精度高，动态响应特性好（即响应要 快，稳定性要好），为达到要求，在设计中常提出无间隙、 低摩擦、低惯量、高刚度、高谐振频率、适当的阻尼比等 要求。为达到上述要求，主要从以下几方面采取措施：
（1）单推-单推式
可预拉伸安装，预紧力大， 轴向刚度较高。
简易单推-单推式支承
（2）双推-双推式
轴向刚度最高，适于高刚度、 高速、高精度的丝杠传动。 对丝杠热变形敏感。
（3）双推-简支式
预紧力小，寿命长，常用 于中速、高精度的长丝杠 传动系统。注意丝杠热变 形影响。
（4）双推-自由式
承载能力小，轴向刚度低，多用于 短程、轻载、低速的垂直安装。
4) 缩小反向死区误差，如采取消除传动间隙、减少支承变形的 措施； 5) 提高刚度 改进支承及架体的结构设计以提高刚性、减少振 动、降低噪声。选材上；结构轻型化、紧密化。
这些措施反映了机电一体化系统设计的基本特点。
二、机械传动部件的选择与设计
机械传动部件的主要功能是传递转矩和转速，它实质上 是一种转矩、转速变换器，其目的是使执行元件与负载之间在 转矩与转速方面得到最佳匹配。
（3）谐振频率 包括机械传动部件在内的弹性系统，若不计 阻尼，可简化为质量-弹簧系统，为多自由度系统，有第一谐振 频率和高阶谐振频率等。当外界传来的激振频率接近或等于系 统固有频率时，系统产生谐振，不能正常工作。
还有电气驱动部件的谐振频率。
（4）摩擦 摩擦分为粘性摩擦、库仑摩擦和静摩擦。
实际机械导轨的摩擦特性随材料和表面状态的不同有很 大的不同。
（一）机械传动部件的功能要求及常用的传动部件
机械传动部件的传动类型、传动方式、传动刚性以及传 动可靠性对机电一体化系统的精度、稳定性和快速响应性有重 要影响。机电一体化系统设计时，需要选择传动间隙小、精度 高、体积小、重量轻、运动平稳、传递转矩大的传动部件。
滚珠丝杠螺母副的工作原理
滚珠丝杠螺母副是数控机床中回转运动转换为直线运动常用的传动装置。
它以滚珠的滚动代替丝杆螺母副中的滑动，摩擦力小，具有良好的性能。
组成及工作原理：滚珠丝杠螺母副的结构原理图·组成：主要由丝杆、螺母、滚珠和滚道（回珠器）、螺母座等组成。
·工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。
而滚珠则沿滚道滚动，并经回珠管作周而复始的循环运动。
回珠管两端还起挡珠的作用，以防滚珠沿滚道掉出。
特点：·传动效率高：机械效率可高达92%~98%。
·摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动。
·轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性。
经预紧后可消除间隙。
·使用寿命长、制造成本高：主要采用优质合金材料，表面经热处理后获得高的硬度。
滚珠丝杆螺母副的消隙·双螺母垫片调隙：修磨垫片厚度消隙滚珠丝杆螺母副采用双螺母结构（类似于齿轮副中的双薄片齿轮结构）。
通过改变垫片的厚度使螺母产生轴向位移，从而使两个螺母分别与丝杆的两侧面贴合。
当工作台反向时，由于消除了侧隙，工作台会跟随CNC的运动指令反向而不会出现滞后。
·双螺母螺纹调隙：用锁紧螺母消隙差齿式调整法图示为利用两个锁紧螺母调整预紧力的结构。
两个工作螺母以平键与外套相联，其中右边的一个螺母外伸部分有螺纹。
当两个锁紧螺母转动时，正是由于平键限制了工作螺母的转动，才使得带外螺纹的工作螺母能相对于锁紧螺母轴向移动。
间隙调整好后，对拧两锁紧螺母即可。
结构紧凑，工作可靠，应用较广。
·双螺母齿差调隙：两个工作螺母的凸缘上分别切出齿数为Z1、Z2的齿轮，且Z1、Z2相差一个齿，即：Z2-Z1=1，两个齿轮分别与两端相应的内齿圈相啮合，内齿圈紧固在螺母座上。
设其中的一个螺母Z1转过一个齿时，丝杆的轴向移动量为S1，则有：Z1:1=T:S1 则S1=T/Z1如果两个齿轮同方向各转过一个齿，则丝杆的轴向位移为：ΔS=S1-S2=T/Z1-T/Z2=T/Z1Z2 例：当Z1=99，Z2=100时，ΔS≈1μ。
