激光干涉原理
激光干涉法测距原理
激光干涉法测距原理
图片：
根据光的干涉原理，两列具有固定相位差，而且有相同频率、相同的振动方向或振动方向之间夹角很小的光相互交叠，将会产生干涉现象，如图所示。
由激光器发射的激光经分光镜A分成反射光束S1和透射光束S2。
两光束分别由固定反射镜M1和可动反射镜M2反射回来，两者在分光镜处汇合成相干光束。
若两列光S1和S2的路程差为Nλ(λ为波长，N为零或正整数)，实际合成光的振幅是两个分振幅之和，光强最大。
当S1和S2的路程差为λ/2(或半波长的奇数倍)时，合成光的振幅和为零，此时光强最小。
激光干涉仪就是利用这一原理使激光束产生明暗相间的干涉条纹，由光电转换元件接收并转换为电信号，经处理后由计数器计数，从而实现对位移量的检测。
由于激光的波长极短，特别是激光的单色性好，其波长值很准确。
所以利用干涉法测距的分辨率至少为λ/2，利用现代电子技术还可测定0.01个光干涉条纹。
因此，用激光干涉法测距的精度极高。
激光干涉仪由激光管、稳频器、光学干涉部分、光电接受元件、计数器和数字显示器组成。
目前应用较多的有双频激光干涉仪。
激光干涉引力波天文台工作原理
激光干涉引力波天文台工作原理
激光干涉引力波天文台是用于探测引力波的设备之一。
其工作原
理是利用激光的干涉效应来探测引力波的存在。
具体来说，该天文台
包括两个相互垂直的激光干涉装置，分别被称为LIGO-Hanford和
LIGO-Livingston。
当引力波经过地球时，它会导致地球及其上的物体发生微小的形变，这种形变会影响到通过LIGO-Hanford和LIGO-Livingston的激光束，使得激光束的长度发生微小的变化。
当长度变化到一定程度时，
就能被探测到，从而发现引力波的存在。
为了进一步提高探测的精度，LIGO使用了先进的激光技术和高度敏感的光学组件，如光学谐振腔和光学稳频技术等。
通过这些技术的
运用，LIGO可以探测到非常微小的引力波信号，并精确地测量其参数，比如频率、振幅等。
总的来说，激光干涉引力波天文台的工作原理就是通过激光干涉
效应来探测引力波的存在，从而研究宇宙中的引力波现象。
雷尼绍激光干涉仪测试原理
雷尼绍激光干涉仪测试原理
雷尼绍激光干涉仪是一种高精度的测试仪器，广泛应用于各个领域。
其原理是利用两束激光在被测物体表面产生干涉，通过对干涉条纹的分析计算出被测物体表面的形态信息。
具体来说，雷尼绍激光干涉仪的测试原理是将一束平行光通过分束器分成两束，其中一束通过反射镜反射后与另一束光相遇，产生干涉现象。
干涉后的光线被聚焦在探测器上，形成干涉条纹，条纹的形态和间距与被测物体表面的形态有关。
通过对条纹的分析和计算，可以得到被测物体表面的形态信息，如表面高度、表面形状等。
雷尼绍激光干涉仪具有高精度、非接触式、高效率等优点，可以用于测量各种形状的物体表面形态，如平面、球面、非球面等。
在制造业、航空航天、车辆制造等领域都有广泛的应用。
- 1 -。
双频激光干涉仪
（一）原理图
（二）几点说明
1．从分束镜4分出的部分激光束为偏振方向互相垂直的两线偏光； 该光束通过一捡偏器5（捡偏器透光轴与纸面成45˚）。根据马 吕斯定律（Ii=I0 ·cosθi），两互相垂直的线偏光在45˚透光轴的投 影，形成新的同振动方向的线偏光，并产生拍频信号，其频率 差为Δf=1.5MHz。
3．通过计算机将两路信号合成后，只剩下测量信号Δf D。
（三）特点
1．在双频干涉仪中，双频起调制作用，被测信号Δf 只是叠 1．从分束镜4分出的部分激光束为偏振方向互相垂直的两线偏光；
照1．射在捡双偏频器干12涉（仪其中透，过双轴频和起纸调面制成作4用5˚，）被，测根信据号上Δ述f 原D只理是，叠其加拍在频这信一号调：频载波上。
f根1-据（马f2吕±斯ΔfD定）律=（（Ii=f1I0-f2·c）o±sθΔi）fD，=两Δf互±相Δf垂D直=1的. 线偏光在45˚透光轴的投影，形成新的同振动方向的线偏光，并产生拍频信号，其频率
能正常工作。 因差而为前 Δf=置1放. 大器可采用交流放大器避免采用直流放大器的零漂问题。
5根M据H马z的吕交斯流定信律号（，Ii=动I0镜·c的os运θ动i）只，是两使互这相个垂信直号的的线频偏率光增在加45或˚透减光少轴。的投影，形成新的同振动方向的线偏光，并产生拍频信号，其频率
5过M偏H振z的分交光流棱信镜号8。，动镜的运动只是使这个信号的频率增加或减少。
2．当测量镜静止时，干涉仪仍保留Δf =1.5MHz的交流信号， 1照．射在捡双偏频器干1涉2（仪其中透，过双轴频和起纸调面制成作4用5˚，）被，测根信据号上Δ述f原D只理是，叠其加拍在频这信一号调：频载波上。
25M．H从z分的束交镜流4信透号过，的动另镜一的部运分动测只量是激使光这束个通信过号偏的振频分率光增棱加镜或8减后少，。分成 互相垂直的两线偏光并射向参考镜9和动镜10，经反射，再次通
激光干涉仪曲率半径测量原理
激光干涉仪曲率半径测量原理
激光干涉仪是一种用来检测设备运动精度的仪器。
其曲率半径测量原理是通过激光干涉仪的光束，经扩束准直后由分光镜分为两路，并分别从固定反射镜和可动反射镜反射回来会合在分光镜上而产生干涉条纹。
当可动反射镜移动时，干涉条纹的光强变化由接受器中的光电转换元件和电子线路等转换为电脉冲信号，经整形、放大后输入可逆计数器计算出总脉冲数，再由电子计算机按计算式计算出曲率半径。

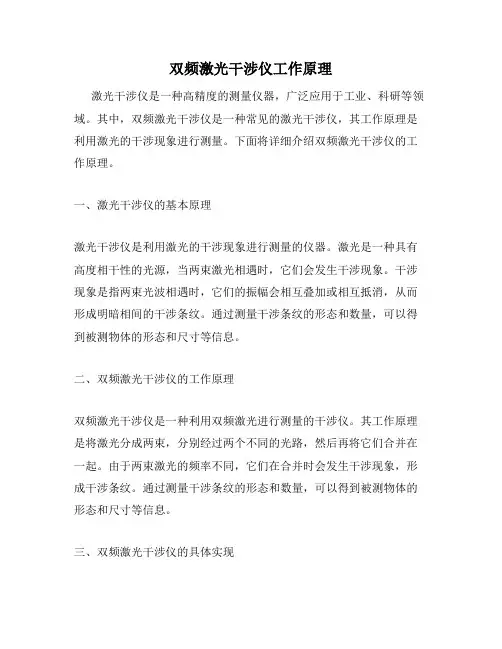

双频激光干涉仪工作原理
双频激光干涉仪工作原理激光干涉仪是一种高精度的测量仪器，广泛应用于工业、科研等领域。
其中，双频激光干涉仪是一种常见的激光干涉仪，其工作原理是利用激光的干涉现象进行测量。
下面将详细介绍双频激光干涉仪的工作原理。
一、激光干涉仪的基本原理激光干涉仪是利用激光的干涉现象进行测量的仪器。
激光是一种具有高度相干性的光源，当两束激光相遇时，它们会发生干涉现象。
干涉现象是指两束光波相遇时，它们的振幅会相互叠加或相互抵消，从而形成明暗相间的干涉条纹。
通过测量干涉条纹的形态和数量，可以得到被测物体的形态和尺寸等信息。
二、双频激光干涉仪的工作原理双频激光干涉仪是一种利用双频激光进行测量的干涉仪。
其工作原理是将激光分成两束，分别经过两个不同的光路，然后再将它们合并在一起。
由于两束激光的频率不同，它们在合并时会发生干涉现象，形成干涉条纹。
通过测量干涉条纹的形态和数量，可以得到被测物体的形态和尺寸等信息。
三、双频激光干涉仪的具体实现双频激光干涉仪的具体实现是将激光分成两束，分别经过两个不同的光路，然后再将它们合并在一起。
其中，一束激光经过一个可调谐的光学器件，如光栅或波长分复用器，使其频率发生变化。
另一束激光则不经过光学器件，频率保持不变。
两束激光再经过一个分束器，将它们分成两束，分别经过两个不同的光路。
其中一条光路是参考光路，另一条光路是测量光路。
参考光路中的激光束与测量光路中的激光束在被测物体上发生干涉，形成干涉条纹。
通过测量干涉条纹的形态和数量，可以得到被测物体的形态和尺寸等信息。
四、双频激光干涉仪的应用双频激光干涉仪广泛应用于工业、科研等领域。
在工业领域，它可以用于测量机械零件的尺寸、形态等信息，以及检测机械零件的表面质量。
在科研领域，它可以用于测量微小物体的形态和尺寸等信息，以及研究光学干涉现象等。
总之，双频激光干涉仪是一种利用激光的干涉现象进行测量的高精度仪器。
其工作原理是将激光分成两束，分别经过两个不同的光路，然后再将它们合并在一起。
zygo激光干涉仪原理
zygo激光干涉仪原理
ZYGO激光干涉仪是一种精密光学测量设备，利用干涉原理测量光程差来评估物体表面的形状和大小。
该设备通过发射激光光束，并将其分为两个光路，然后将这两个光路重新合并，形成一系列干涉带。
当测量物体表面发生微小变形时，两条光线的光程差就会发生变化，因此干涉带也会发生变化。
该变化通过计算和分析验证，可以得出物体表面的形状和大小的毫米级测量精度。
ZYGO激光干涉仪主要应用于半导体、光学和航空航天等领域的研究中，以提高产品质量和性能。
激光干涉仪的工作原理
激光干涉仪的工作原理嘿，朋友！你有没有想过一种超级精密的仪器，它就像一个有着神奇魔法的测量小能手？这就是我今天要和你聊的激光干涉仪。
我先给你讲个小故事吧。
我有个朋友，他在一家机械制造厂里工作。
他们厂子里要制造一些特别精密的零件，对尺寸的精度要求那可真是高得不得了，就像在头发丝上刻字一样精细。
一开始啊，他们老是掌握不好零件的尺寸，不是大了一点，就是小了一点，这可把他们急得像热锅上的蚂蚁。
后来呢，有人推荐他们用激光干涉仪来检测和调整，这才解决了大问题。
那激光干涉仪到底是怎么工作的呢？咱先得了解一下激光。
激光啊，就像是一群训练有素的士兵，它们排着整齐的队伍，朝着同一个方向前进。
这些激光束非常稳定，而且频率单一。
你可以把激光想象成一把超级精确的尺子，不过这尺子不是用来看的，而是用来测量各种细微变化的。
当激光干涉仪开始工作的时候，它会发射出一束激光。
这束激光会被分成两束，就像一条河流分成了两条小支流。
其中一束激光会被当作参考光束，它就像一个静止不动的标杆。
另一束激光呢，就会照射到我们要测量的物体上，这个物体可能是一个小零件，也可能是一个大型的机械结构。
当这束激光照射到物体上之后，它会反射回来。
这时候啊，就像两个跑步的人一样，反射回来的激光束和参考光束就开始了一场特殊的“比赛”。
如果被测量的物体没有任何移动或者变化，那这两束激光相遇的时候就会像两个配合默契的好朋友一样，它们叠加在一起，就会产生一种稳定的干涉图案。
这干涉图案就像是一幅独特的画，里面有着明暗相间的条纹。
这些条纹可不是随便出现的，它们包含着很多信息呢。
但是，如果被测量的物体有了哪怕是极其微小的移动或者尺寸变化，那就像平静的湖水里扔进了一颗小石子，反射回来的激光束就会和参考光束产生不一样的叠加效果。
这时候干涉图案中的条纹就会发生移动或者变形。
这就好比两个人本来步伐一致，突然其中一个人走快了或者走慢了，那他们之间的相对位置就会发生变化。
我再给你举个例子吧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光干涉原理
激光干涉是一种利用激光光束的相干性进行干涉实验的技术。
激光干涉技术在科学研究、工程技术和生产制造等领域有着广泛的应用。
激光干涉原理是指两束相干的激光光束在空间中叠加产生干涉条纹的现象。
在激光干涉实验中，通过干涉条纹的变化可以获得被测量物体的表面形貌、位移、厚度等信息，因此激光干涉技术在光学测量领域有着重要的应用价值。
激光干涉原理的实质是光波的叠加和干涉现象。
在激光干涉实验中，通常会使用分束器将激光光束分为两束，然后再通过反射镜或透镜使其再次合成一束光。
当两束光相遇时，它们会产生干涉现象，形成干涉条纹。
这些干涉条纹的位置和形状会随着光程差的变化而发生变化，从而可以对被测量物体进行表面形貌、位移、厚度等参数的测量。
激光干涉原理的基本公式是干涉条纹的位置和光程差之间的关系。
在激光干涉实验中，干涉条纹的位置可以用以下公式来描述：
\[ x_m = \frac{m\lambda L}{d} \]
其中，\( x_m \) 表示第 \( m \) 级暗条纹的位置，\( \lambda \) 表示激光的波长，\( L \) 表示光程差，\( d \) 表示两束光的夹角。
通过这个公式，可以看出干涉条纹的位置与光程差、波长和夹角都有关系。
因此，可以通过改变光程差、波长或夹角来调节干涉条纹的位置，从而实现对被测量物体的测量。
除了上述基本公式外，激光干涉原理还涉及到相位差、相干性、干涉仪器等相关概念。
相位差是指两束光的相位差，它是干涉条纹形成的重要因素之一。
相干性是指两束光的相干性，只有在一定条件下，两束光才能产生明显的干涉现象。
干涉仪器则是用来实现激光干涉实验的工具，如干涉仪、分束器、反射镜等。
总的来说，激光干涉原理是利用激光的相干性进行干涉实验的技术。
通过对干涉条纹的位置和形状进行分析，可以获得被测量物体的表面形貌、位移、厚度等信息。
激光干涉技术在科学研究、工程技术和生产制造等领域有着广泛的应用前景，对于提高测量精度、实现非接触测量、探索微观世界等方面都具有重要意义。
