钢结构监测必要性及监测方案
钢结构施工监测技术要求
钢结构施工监测技术要求一、一般要求1.1 本技术要求适用于高层结构、大跨度空间结构、高耸结构等大型重要钢结构工程，按设计要求和合同约定进行的施工监测。
1.2 施工监测方法应根据工程监测对象、监测目的、监测频度、监测时长、监测精度要求等具体情况选定。
1.3 钢结构施工期间，可对结构变形、结构内力、环境量等内容进行过程监测。
钢结构工程具体的监测内容及监测部位可根据不同的工程要求和施工状况选取。
1.4 采用的监测仪器和设备应满足数据精度要求，且应保证数据稳定和准确，宜采用灵敏度高、抗腐蚀性好、抗电磁波干扰强、体积小、重量轻的传感器。
二、施工监测2.1 施工监测应编制专项方案，专项方案应包括：监测目的、内容、方法及精度要求、测点布置、仪器设备、环境与安装条件、数据采集、分析与反馈机制等。
2.2 施工监测点布置应根据现场安装条件和施工交叉作业情况，采取可靠的保护措施。
应力传感器应根据设计要求和工况需要布置于结构受力最不利部位或特征部位。
变形传感器或测点宜布置于结构变形较大部位。
温度传感器宜布置于结构特征断面，宜沿四面和高程均匀分布。
施工监测测点布置宜包括下列结构部位：1）应力大及应力变化大的构件或节点；2）变形或位移大及变化大的构件或节点；3）承受较大施工荷载的构件或节点；4）控制结构几何位形的关键节点；5）受混凝土收缩、徐变、温度变化、日照等环境因素影响大的结构构件；6）能反映结构内力及变形关键特征的其他受力构件或节点；7）受结构体系转换工况影响的构件或节点。
2.3 钢结构工程变形监测的等级划分及精度要求，应符合表2.3的要求。
表2.3 钢结构工程变形监测的等级划分及精度要求注: 1. 变形观测点的高程中误差和点位中误差，指相对于邻近基准的中误差；2. 特定方向的位移中误差，可取表中相应点位中误差的2/1作为限值；3. 垂直位移监测，可根据变形观测点的高程中误差或相邻变形观测点的高差中误差，确定监测精度等级。

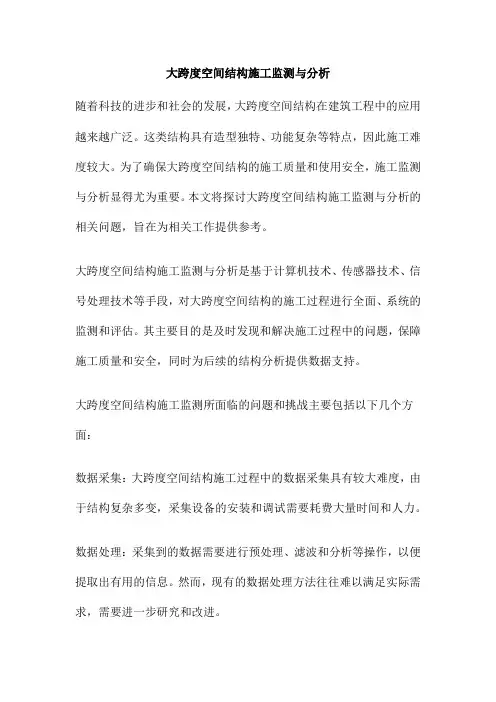

大跨度空间结构施工监测与分析
大跨度空间结构施工监测与分析随着科技的进步和社会的发展，大跨度空间结构在建筑工程中的应用越来越广泛。
这类结构具有造型独特、功能复杂等特点，因此施工难度较大。
为了确保大跨度空间结构的施工质量和使用安全，施工监测与分析显得尤为重要。
本文将探讨大跨度空间结构施工监测与分析的相关问题，旨在为相关工作提供参考。
大跨度空间结构施工监测与分析是基于计算机技术、传感器技术、信号处理技术等手段，对大跨度空间结构的施工过程进行全面、系统的监测和评估。
其主要目的是及时发现和解决施工过程中的问题，保障施工质量和安全，同时为后续的结构分析提供数据支持。
大跨度空间结构施工监测所面临的问题和挑战主要包括以下几个方面：数据采集：大跨度空间结构施工过程中的数据采集具有较大难度，由于结构复杂多变，采集设备的安装和调试需要耗费大量时间和人力。
数据处理：采集到的数据需要进行预处理、滤波和分析等操作，以便提取出有用的信息。
然而，现有的数据处理方法往往难以满足实际需求，需要进一步研究和改进。
数据分析：数据分析是大跨度空间结构施工监测的核心环节，需要对采集到的数据进行系统、全面的分析，以便发现问题并采取相应的措施。
然而，现有的数据分析方法尚不完善，难以对复杂多变的结构行为进行准确描述。
针对上述问题和挑战，可以采取以下解决方案：优化数据采集方案：通过选取合适的采集设备、布置合理的采集点等方式，提高数据采集的效率和精度。
改进数据处理方法：研究和发展新的数据处理技术，提高数据处理的速度和准确性，以满足实际需求。
完善数据分析理论：通过研究大跨度空间结构的施工过程和行为特征，完善数据分析理论和方法，提高数据分析的准确性和可靠性。
对大跨度空间结构施工监测的数据进行分析时，需要以下几个方面：数据采集：选择合适的采集设备和技术手段，确保采集到的数据能够准确反映结构的实际状态。
数据处理：对采集到的数据进行清洗、滤波和降噪等处理，提取出有用的信息。
数据分析：运用科学的方法对处理后的数据进行系统分析，以便了解结构的施工状态和行为特征。
港珠澳大桥珠海口岸钢结构健康监测方案许锴等
港珠澳大桥珠海口岸钢结构健康监测方案许锴等
港珠澳大桥是连接香港、珠海和澳门的重要交通枢纽，是大桥交通工程中的重要组成部分。
为了确保大桥的安全和正常运行，必须对大桥的钢结构进行定期的健康监测。
钢结构的健康监测是通过对结构的应力、应变、振动等参数进行实时监测和分析，以评估结构的健康状况，预测结构的寿命，并采取适当的维护和修复措施，确保结构的安全运行。
1.设立监测点：根据大桥的结构特点和受力情况，确定钢结构的监测点位，包括桥梁主梁、拱桥、桥墩等关键部位。
监测点位应能够全面反映结构的应力、应变和振动情况。
2.选择监测仪器：根据监测点位的特点和需求，选择合适的监测仪器进行监测。
可以选择应变计、应力计、振动传感器等仪器，可靠地测量结构的应力、应变和振动参数。
3.建立监测系统：安装监测仪器，并建立与之配套的监测系统。
监测系统应具备实时数据采集、传输、存储和分析功能，能够有效地监测和分析结构的健康状况。
4.监测数据分析：对实时采集到的监测数据进行分析，评估结构的健康状况。
可以通过对数据的统计和比对，判断结构的受力情况和疲劳裂纹的出现与发展情况。
5.健康评估与预测：根据监测数据的分析结果，对结构的健康状况进行评估和预测。
通过采用现代结构健康评估理论和方法，可以预测结构的寿命和进行维护规划。
6.维护和修复措施：根据结构的健康评估结果和寿命预测，制定适当的维护和修复措施。
可以采取定期维护、加固和修复等措施，延长结构的使用寿命，确保结构的安全性。
钢结构工程测量重点与难点及应对方案
钢结构工程测量重点与难点及应对方案
1测量重点及难点
1、该工程整体精度要求较高，尤其在外斜柱及屋盖张弦梁结构施工部分要求十分严格，不但要重视其空间绝对位置，更需精确控制各施工环节的相对精度。
2、由于结构材料的不同，结构安装覆盖面积大，必须充分考虑结构变形、环境温度的变化及日照对安装精度的影响，并妥善合理处理。
3、空间曲面结构，高空架设仪器及棱镜困难，且稳定性差，需设计和制作适用于该工程的测量辅助装置和设施，以满足测量操作及精度控制需要。
4、需在充分考虑构件工厂制作误差、工艺检验数据、测量及安装误差、各类变形数据(如日照、温度、沉降、焊接等)的基础上制订结构安装控制方案，并根据施工中实时反馈的实际监测数据，及时调整和制订阶段性控制方案。
2针对性方案简述
1、根据本工程特点，结合以往大型复杂空间结构安装成熟经验，采用高精度全站仪建立平面控制基准网，并进行校核，采用激光准直仪和全站仪进行平面控制基准的竖向传递；采用电子水准仪建立高程控制基准网，采用全站仪测天顶距法进行高程控制基准的竖向传递，并采用电子水准仪进行校核。
2、对累积误差的处理，采用在各个吊装单元之间设置嵌补进行调整的办法，逐节消除，防止因累积量过大一次性消除而对结构产生影响。
对测量数据，应在设计值的基础上加上预变形值后使用，并根据施工同步监测数据，及时调整预变形值。
3、由于环境温度变化及日照影响，使测量定位十分困难。
在精确定位时，必须监测结构温度的分布规律，规避日照效应，通过计算机模拟计算结构变形并调整。

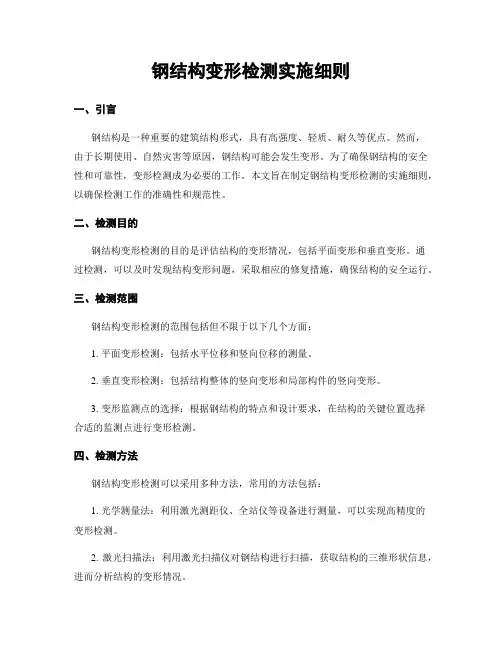

钢结构变形检测实施细则
钢结构变形检测实施细则一、引言钢结构是一种重要的建筑结构形式，具有高强度、轻质、耐久等优点。
然而，由于长期使用、自然灾害等原因，钢结构可能会发生变形。
为了确保钢结构的安全性和可靠性，变形检测成为必要的工作。
本文旨在制定钢结构变形检测的实施细则，以确保检测工作的准确性和规范性。
二、检测目的钢结构变形检测的目的是评估结构的变形情况，包括平面变形和垂直变形。
通过检测，可以及时发现结构变形问题，采取相应的修复措施，确保结构的安全运行。
三、检测范围钢结构变形检测的范围包括但不限于以下几个方面：1. 平面变形检测：包括水平位移和竖向位移的测量。
2. 垂直变形检测：包括结构整体的竖向变形和局部构件的竖向变形。
3. 变形监测点的选择：根据钢结构的特点和设计要求，在结构的关键位置选择合适的监测点进行变形检测。
四、检测方法钢结构变形检测可以采用多种方法，常用的方法包括：1. 光学测量法：利用激光测距仪、全站仪等设备进行测量，可以实现高精度的变形检测。
2. 激光扫描法：利用激光扫描仪对钢结构进行扫描，获取结构的三维形状信息，进而分析结构的变形情况。
3. GPS定位法：利用全球定位系统（GPS）对结构进行定位测量，可以实现结构的平面变形检测。
4. 建筑物振动法：通过在结构上安装振动传感器，测量结构的振动情况，从而判断结构的变形情况。
五、检测流程钢结构变形检测的流程包括以下几个步骤：1. 确定检测方案：根据结构的特点和检测要求，确定合适的检测方法和监测点。
2. 安装监测设备：根据检测方案，在结构上安装相应的监测设备，如激光测距仪、振动传感器等。
3. 进行测量：按照预定的测量方案，对结构进行测量，记录相应的数据。
4. 数据处理与分析：对测量得到的数据进行处理与分析，计算结构的变形量和变形速率。
5. 结果评估与报告编制：根据数据处理与分析的结果，评估结构的变形情况，编制相应的检测报告。
六、数据处理与分析钢结构变形检测的数据处理与分析是确保检测结果准确性的关键步骤。
钢结构安全监测规范要求详解
钢结构安全监测规范要求详解钢结构安全监测是指对钢结构的各项性能进行实时监测和评估，旨在确保钢结构的安全可靠运行。
合理的安全监测规范对于维护钢结构的稳定性和延长其使用寿命都至关重要。
本文将详细介绍钢结构安全监测的规范要求。
一、监测设备、仪器和工具的要求为了准确监测钢结构的各项性能指标，必须使用可靠、准确的设备、仪器和工具。
监测工作必须配备以下设备：1. 测量设备：包括高精度测距仪、测压仪、倾斜仪等。
2. 分析设备：包括声振仪、应力计算仪、振动分析仪等。
3. 数据记录设备：包括数据采集系统、传感器等。
在使用这些设备时，必须按照操作说明书进行正确的使用和校准，以确保监测数据的准确性。
二、监测点的设置和布置要求1. 监测点的选择：监测点的设置应覆盖到钢结构的重要节点和关键部位，以确保对钢结构各项性能指标的有效监测。
监测点的选择应根据钢结构的具体情况和设计要求进行合理布置。
2. 监测点的布置：监测点的布置应注重均匀性和代表性，避免集中设置或过于分散。
同时，监测点的设置要尽量减小对钢结构原始结构的干预，保持钢结构的完整性和稳定性。
三、监测数据的处理和分析要求1. 数据采集和存储方式：监测数据的采集应采用实时在线采集方式，并进行自动存储，以确保数据的准确性和完整性。
数据的存储方式应便于后期处理和分析。
2. 数据处理和分析方法：监测数据的处理和分析应采用适当的方法和软件，可以通过数据可视化、趋势分析等手段对监测数据进行综合评估和判断，及早发现异常情况并采取相应的应对措施。
四、监测报告编制要求监测报告是对钢结构安全监测工作进行总结和输出的重要成果，必须遵循以下要求进行编制：1. 报告内容：监测报告应包括监测方案、监测工作描述、监测结果分析和评估、存在问题和改进建议以及监测数据详细信息等内容。
2. 报告格式：监测报告应以文字和图表相结合的形式呈现，可以使用表格、图示、曲线等形式直观地展示监测数据和结果。
3. 报告语言：监测报告应使用准确简练的语言，避免使用模糊和含糊的词句，确保报告内容易于理解和识读。
钢结构安装测量与施工监测方案
第二节钢结构安装测量与施工监测一测量前的准备工作（一）本工程主要测量内容（二）测量人员配置本工程施工占地面积大，钢结构屋盖采用斜交网格结构体系，由单层网壳、双层网架及竖向支撑系统等组成，构件定位多采用空间三维坐标控制，测量工作极其复杂且繁重，现场钢结构安装测量根据网壳结构、竖向支撑、双层网架等不同特点分为三个片区，钢结构测量人员组织体系如下图：测量人员组织机构图（三）测量仪器设备配置开工前必须将仪器送有资质的计量检定单位进行检定，检定证书作为技术资料归档。
本工程施工拟投入的测量仪器设备如下表：序号仪器名称型号技术规格数量用途1 全站仪Leica TCA1800 测角精度：±1”测距精度：±1mm+2ppm配合反射片测距长度：200m补偿方式：电子双轴补偿器机载应用程序：放样，后方交会，面积，导线，变形监测。
7首级平面控制网布设，施工放样，竖向测距，建筑变形监测。
2 全站仪索佳SET1130R3 测角精度：±1”测距精度：±2mm+2ppm配合反射片测距长度：200m激光等级：3级4施工放样，构件拼装精度检测，构件空间定位控制3 经纬仪苏光LT202C 测量方法：光栅增量式数字角度测量系统测角精度：±2”望远镜倍率：30倍补偿方式：倾斜传感器补偿范围：±3’3轴线垂直投测，钢柱钢梁垂直度检测4 水准仪索佳PL1 每公里往返测量中误差：0.2mm放大倍率：40倍4高程控制点引测，构件定位标高复测，沉降监测5 计算器CASIO4800P 计算程序：导线坐标计算，放样角度距离计算，任意曲线线路坐标计算等。
6 三维坐标数据计算处理（四）测量技术依据收集开工前应收集齐全相关的图纸及规范，为测量工作的实施做好准备。
需收集的技术资料一览表：二安装测量程序三建立测量控制网（一）测量控制网布设根据设计院提供的大树广场中心点为坐标原点建立平面控制体系，根据总承包单位提供的基准点，在建筑外围建立钢结构施工测量控制网，平面坐标和高程控制点合二为一点，经复测平差闭合后将平面点位作好油漆标记。
钢结构变形检测实施细则
钢结构变形检测实施细则一、引言钢结构是一种常用的建造结构形式，其安全性和稳定性对于建造物的正常运行至关重要。
为了确保钢结构的稳定性和安全性，需要进行定期的变形检测，以及在必要时进行相应的维修和加固。
本文旨在制定钢结构变形检测的实施细则，以确保检测工作的准确性和有效性。
二、检测目的钢结构变形检测的目的是评估结构的变形情况，包括但不限于以下方面：1. 检测结构的整体变形情况，如水平位移、垂直位移、扭转等。
2. 检测结构各部位的变形情况，如柱、梁、框架等。
3. 检测结构的变形速度和趋势，以评估结构的稳定性。
三、检测方法1. 采用测量仪器进行实时监测，如全站仪、激光测距仪等。
2. 采用静力测试方法，如应变计、位移计等。
3. 采用动力测试方法，如振动测量仪、加速度计等。
4. 结合现场实际情况，选择合适的检测方法和仪器。
四、检测频率1. 钢结构变形检测应定期进行，具体频率根据结构的重要性和使用情况而定。
2. 普通建议对于重要的公共建造、高层建造等，每年进行一次全面检测；对于其他建造，每两年进行一次全面检测。
3. 在特殊情况下，如发生地震、强风等自然灾害，应即将进行变形检测，以评估结构的安全性。
五、检测报告1. 检测结果应详细记录，并形成检测报告。
2. 检测报告应包括以下内容：- 结构的基本信息，包括建造物名称、结构类型、设计荷载等。
- 检测方法和仪器的使用情况。
- 检测结果的数据和图表，清晰展示结构的变形情况。
- 结果的分析和评估，包括结构的变形速度和趋势，以及是否存在安全隐患。
- 建议的维修和加固方案，根据检测结果提出相应的建议。
六、维修和加固1. 根据检测报告的结果，结合结构的实际情况，制定相应的维修和加固方案。
2. 维修和加固工作应由专业的工程师和施工队伍进行，确保工作的质量和安全性。
3. 维修和加固后，应重新进行变形检测，以验证维修和加固效果。
七、总结钢结构变形检测是确保建造物安全运行的重要环节，通过定期的检测和及时的维修和加固，可以提高结构的稳定性和安全性。
