5.扩散制作PN结
半导体物理 第六章 PN结

1、非平衡PN结能带图 2、PN结电流电压方程
1、非平衡PN结
(1)PN 结正偏、反偏
• 平衡PN结
P
N
• 正偏PN结
P
N
• 反偏PN结
P
N
哈尔滨工业大学微电子科学与技术系
(2)非平衡PN能带图
EC
E
n F
空穴 EFP
能量 EV
qVD q(VD-V)
E
p F
电子
EC
能量
EFn
EV
EC
空穴 EFP
扩散电容:
(2)突变结势垒电容
CTA2(NA r 0 N qD)A N V N (D DV)AX rD 0
XD
2r0(NAND)V (DV) qN AND
(3)线性缓变结势垒电容
CT
A3
qjr202 12(VDV)
r0A XD
XD
3
12r0(VD qj
V)
(4)扩散电容
CDa2q(np0Lnk 0Tpn0Lp)exk q p 0TV
x
x
qVD ECn EFn
电子 能量
EVn
哈尔滨工业大学微电子科学与技术系
• 本征费米能级 Ei 随位置 x 的变化
dEi qdV(x)
dx
dx
(3)平衡PN结的载流子分布
n ( xP) n n 0 exp
xp
qV
( x ) qV
k
xn
0
TN
D
ห้องสมุดไป่ตู้
pp0
p(x)
p n 0 expn(x )qV
§6.1 PN结及其能带图
P-N Junction and its energy band diagram
PN 结及其形成原理

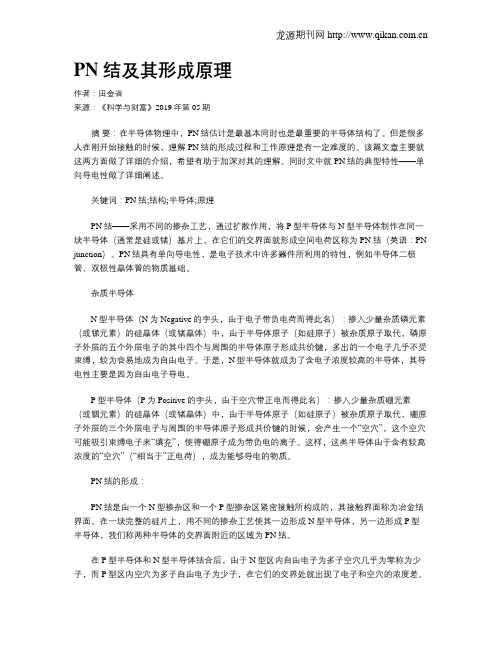

PN 结及其形成原理作者:田金省来源:《科学与财富》2019年第05期摘要:在半导体物理中,PN结估计是最基本同时也是最重要的半导体结构了。
但是很多人在刚开始接触的时候,理解PN结的形成过程和工作原理是有一定难度的。
该篇文章主要就这两方面做了详细的介绍,希望有助于加深对其的理解。
同时文中就PN结的典型特性——单向导电性做了详细阐述。
关键词:PN结;结构;半导体;原理PN结——采用不同的掺杂工艺,通过扩散作用,将P型半导体与N型半导体制作在同一块半导体(通常是硅或锗)基片上,在它们的交界面就形成空间电荷区称为PN结(英语:PN junction)。
PN结具有单向导电性,是电子技术中许多器件所利用的特性,例如半导体二极管、双极性晶体管的物质基础。
杂质半导体N型半导体(N为Negative的字头,由于电子带负电荷而得此名):掺入少量杂质磷元素(或锑元素)的硅晶体(或锗晶体)中,由于半导体原子(如硅原子)被杂质原子取代,磷原子外层的五个外层电子的其中四个与周围的半导体原子形成共价键,多出的一个电子几乎不受束缚,较为容易地成为自由电子。
于是,N型半导体就成为了含电子浓度较高的半导体,其导电性主要是因为自由电子导电。
P型半导体(P为Positive的字头,由于空穴带正电而得此名):掺入少量杂质硼元素(或铟元素)的硅晶体(或锗晶体)中,由于半导体原子(如硅原子)被杂质原子取代,硼原子外层的三个外层电子与周围的半导体原子形成共价键的时候,会产生一个“空穴”,这个空穴可能吸引束缚电子来“填充”,使得硼原子成为带负电的离子。
这样,这类半导体由于含有较高浓度的“空穴”(“相当于”正电荷),成为能够导电的物质。
PN结的形成:PN结是由一个N型掺杂区和一个P型掺杂区紧密接触所构成的,其接触界面称为冶金结界面。
在一块完整的硅片上,用不同的掺杂工艺使其一边形成N型半导体,另一边形成P型半导体,我们称两种半导体的交界面附近的区域为PN结。
PN结的工作原理

PN结的工作原理PN结是一种常见的电子器件,它具有广泛的应用。
了解PN结的工作原理对于我们理解电子器件的功能和特性至关重要。
本文将简要介绍PN结的工作原理。
PN结由两种材料——P型半导体和N型半导体组成。
P型半导体是通过在纯硅中掺杂少量的三价元素(如铝或硼)形成的,掺杂的三价元素会在硅晶格中留下空位,使得材料具有多余的正电荷。
N型半导体则是通过在纯硅中掺杂少量的五价元素(如磷或砷)形成的,掺杂的五价元素会提供额外的电子,形成了多余的负电荷。
当P型半导体和N型半导体相结合时,形成了PN结。
在PN结的过渡区域,P型半导体中的空穴和N型半导体中的自由电子会相互扩散。
这种扩散会形成一个电场,阻止更多的载流子(电子或空穴)通过过渡区域。
当没有外部电压作用于PN结时,我们称之为静态工作状态。
在静态工作状态下,PN结处于平衡。
此时,由于扩散和漂移电流的平衡,没有净电流通过PN结。
然而,当给PN结施加外部电压时,我们将其称为动态工作状态。
根据外部电压的极性,PN结可能处于正向偏置或反向偏置状态。
首先,让我们看看正向偏置这种情况。
在正向偏置下,将P端连接到正电极,将N端连接到负电极。
这种配置会使P端的正电荷和N端的负电荷吸引彼此。
由于这种吸引力,电子会从N端向P端移动,而空穴会从P端向N端移动。
结果,电流从P端进入PN结,从N端流出。
这种现象称为正向电流。
另一方面,反向偏置是指将P端连接到负电极,将N端连接到正电极。
这种配置导致P端的正电荷和N端的负电荷之间的进一步分离。
电场会吸引少数载流子穿过过渡区域。
然而,由于掺杂的原因,本身过渡区域的宽度较大,电场的强度也相对较低。
因此,在反向偏置下,只有非常少量的电流通过PN结。
这种现象称为反向电流。
根据正向偏置和反向偏置时的电流特性,可以将PN结用作诸如整流器、变阻器、发光二极管(LED)、太阳能电池等应用中的关键组件。
在整流器中,PN结被用来将交流信号转换成直流信号。
半导体pn结的形成原理

半导体pn结的形成原理半导体pn结是一种半导体器件结构,由p型半导体和n型半导体组成,中间隔离一层窄的无掺杂区域。
它是电子电路中最基本的器件之一,应用广泛,如二极管、LED等。
下面将分步骤阐述半导体pn结的形成原理。
第一步:制备p型半导体和n型半导体。
p型半导体的制备是在硅晶体中通过掺杂5族元素,如铋、镓和铝等。
这些元素的原子外层有一个单独的电子,称为杂质原子。
当投放p型杂质时,硅晶体的少量硼原子将取代一些硅原子。
因为硼原子比硅原子少一个电子,替换后的硅晶体会有一个空位,称为“空穴”。
这样在p型半导体中会有大量的空穴,形成“空穴”电流。
同样,n型半导体是掺杂3族元素后得到的。
3族元素的原子外层有一个多余的电子,称为杂质原子。
当投放n型杂质时,硅晶体中的少量磷原子将取代一些硅原子。
因为磷原子比硅原子多一个电子,替换后的硅晶体中会多出一些自由电子,形成“电子”电流。
第二步:将p型半导体与n型半导体相接触。
现在我们有了p型半导体和n型半导体,然后把它们放在一起,就形成了p-n结。
它们之间的接触面被称为p-n界面。
当p型半导体和n型半导体触碰在一起时,会发生特别的现象。
p型半导体中的空穴会迁移到n型半导体中,n型半导体中的电子也会迁移到p型半导体中。
这种现象称为“扩散”。
第三步:形成屏障。
在形成pn结时,p型半导体中的正离子和n型半导体中的负离子会相互吸引,在p-n界面处会形成一个电势垒,成为屏障。
由于在连接处的电子和空穴将会被固定在接口上,电荷不再能流动。
因此,p-n结只能在一个方向上传导电流,成为二极管。
第四步:应用半导体pn结广泛用于多种电子元器件,如二极管、LED、太阳能电池、Zener二极管等。
非常实用的nmos和pmos晶体管也是由p-n结构成的。
pn结技术被应用于射频线路中的Mixer、振荡器及放大器等电路,也被用于半导体探测器、放大器等。
总的来说,半导体pn结的形成原理与它的应用是相互联系的。
PN结原理及制备工艺ppt课件

最新版整理ppt
1
在物理学中,根据材料的导电能力,可以将他们划分为 导体、绝缘体和半导体。
典型的半导体是硅Si和锗Ge,它们都是4价元素。
si
硅原子
GGee
+ 44
锗原子
最新版整理ppt
硅和锗最外层轨道上的 四个电子称为价电子。
2
• 【n型半导体】“n”表示负电的意思,在这类半导体中,参与导电的主要是带负 电的电子,这些电子来自半导体中的“施主”杂质。所谓施主杂质就是掺入 杂质能够提供导电电子而改变半导体的导电性能。例如,半导体锗和硅中的 五价元素砷、锑、磷等原子都是施主杂质。如果在某一半导体的杂质总量中, 施主杂质的数量占多数,则这种半导体就是n型半导体。如果在硅单晶中掺入 五价元素砷、磷。则在硅原子和砷、磷原子组成共价键之后,磷外层的五个 电子中,四个电子组成共价键,多出的一个电子受原子核束缚很小,因此很 容易成为自由电子。所以这种半导体中,电子载流子的数目很多,主要kao电 子导电,叫做电子半导体,简称 n型半导体。
★PN结:
P区
- ---- ---- ----
+ ++++ + ++++
+ + + + + N区
建立内电场
扩散运动和 漂移运动达到
动态平衡,
交界面形成稳定的 空间电荷区,即
PN结
最新版整理ppt
内电场对载 流子的作用
10
pn结的形成-形成PN结的原理
• PN结 及其形成过程
•
在杂质半导体 中, 正负电荷数是相等的,它们的作用相互抵消,因此保持电中
PN结原理及制备工艺

PN结的单向导电性
一、PN结正向偏置 PN结外加正向电压(P区接电源的正极,N区 接电源的负极,或P区的电位高于N区电位),称 为正向偏置,简称正偏。 在外电场作用下,多子将向PN结移动,结 果使空间电荷区变窄,内电场被削弱,有利于多 子的扩散而不利于少子的漂移,扩散运动起主要 作用。结果,P区的多子空穴将源源不断的流向
• •
• •
•
•
•
•
首先是空穴的产生。当半导体内掺入硼原子后,相当于占据了一个硅原子 (锗原子)的位置,因为硼原子最外层只有3个电子,当这些电子与周围 硅原子(锗原子)形成共价键的时候,自然就空出一个位置。因此,周围 的硅原子(锗原子)的电子很容易就可以跑到空出的位置上,从而形成空 穴。所谓空穴的移动,其实是这些电子在移动,方向相反,我觉得这一点 和导体内电流方向与自由电子移动相反差不多。 其次是PN结正负电荷的产生。先要说明扩散运动和漂移运动的区别。 扩散运动指的是由于浓度的差异而引起的运动;而漂移运动则是指在电场 作用下载流子的运动。当在P型半导体部分区域掺入磷原子或在N型半导 体部分区域掺入硼原子之后,由于扩散运动电子和空穴会在交界处复合, 磷原子失去电子变成正电荷,硼原子得到电子变成负电荷,形成内部电场 阻止多子的扩散。 当加上正向电压(正偏)且大于0.5V时,在外电场的作用下,多子向 PN结运动,负电荷得到空穴中和,正电荷得到电子中和,因而PN结变窄, 扩散运动较之前又会变强。同时,因为电源不断补充电子和空穴,使得多 子的运动得以持续形成电流。 当加上反向电压(反偏)时,与内部电场方向一致,多子向PN结反方 向移动使PN结变宽,只有少子的漂移运动,因为数目很少,所以形成的 反向电流近乎于0,可认为阻断。要注意的是,若反向电压过大,则会导 致击穿。原因是电场强制性地将电子拉出变成自由电子;而且当反向电流 很大时发热也会很厉害,而半导体受温度影响很大,当温度升高时导电性 会急剧增加。
简述pn结的原理
简述pn结的原理PN结是半导体器件中最基本的结构之一,由n型半导体和p型半导体直接接触构成。
它具有单向导电性,是半导体器件中最重要的基础元件之一。
PN结的形成是由于在n型半导体和p型半导体接触面上发生了扩散。
n型半导体中的自由电子会向p型半导体中扩散,而p型半导体中的空穴会向n型半导体中扩散。
这种扩散会导致接触面上的杂质离子被中和,形成一个电荷密度逐渐减小的区域,即空间电荷区。
空间电荷区中存在着未被中和的杂质离子,因此该区域具有电场,电场方向从p型半导体指向n型半导体,这种电场称为内建电场。
内建电场的大小取决于两种半导体的材料特性和掺杂浓度等因素。
当PN结处于静止状态时,内建电场会阻碍电子和空穴的扩散,使得PN结两侧形成了不同的电势。
在n型半导体一侧,电子浓度较高,形成了负电势;在p型半导体一侧,空穴浓度较高,形成了正电势。
这种电荷分布会形成一个电势垒,阻止电子和空穴的扩散。
当外加电场方向与内建电场方向相反时,内建电场会逐渐减弱直至消失,PN结会失去单向导电性。
在PN结导通时,由于电子从n型半导体向p型半导体扩散,空穴从p型半导体向n型半导体扩散,空间电荷区会缩小,内建电场减弱,PN结的电阻将会变得非常小。
在这种情况下,PN结会表现出极低的电压降和电阻,使得它可以作为半导体器件中的重要组成部分。
PN结的应用非常广泛,其中最为重要的应用之一是二极管。
二极管是一种PN结器件,具有单向导电性。
当外加正向电压时,PN结导通,电流可以流过二极管;当外加反向电压时,PN结不导通,电流无法流过二极管。
二极管广泛应用于电源、放大器、开关等电路中。
除了二极管之外,PN结还广泛应用于太阳能电池、场效应晶体管、光电二极管等器件中。
它们都利用了PN结的单向导电性和电阻特性来实现各种功能。
PN结是半导体器件中最基本的结构之一,具有单向导电性和电阻特性。
它的应用范围非常广泛,是现代电子技术中不可或缺的基础元件之一。
pn结势垒电容和扩散电容的形成机理和特点
pn结势垒电容和扩散电容的形成机理和特点【引言】在集成电路领域,元器件的微小尺寸和复杂结构给电容器的设计和制造带来了很大的挑战。
然而,通过深入研究,科学家们发现了一种独特的电容形成机制,即pn结势垒电容和扩散电容。
这两种电容具有独特的特点和应用,本文将对其形成机理和特点进行探讨,并分享个人的理解和观点。
一、pn结势垒电容的形成机理和特点1. 形成机理pn结势垒电容是通过在半导体材料中形成pn结来实现的。
当n型和p型半导体材料相接触时,形成了一个势垒,其中的离子在电场的作用下被排斥到势垒的两侧。
这种势垒的形成导致了电子和空穴的富集区域的形成,从而实现了一个电容器的结构。
2. 特点(1)高容量密度:由于势垒电容的结构紧凑,使得其具有相对较高的电容密度。
这种高容量密度可以满足现代集成电路对小型化和高效电容器的要求。
(2)快速响应速度:由于电荷在pn结势垒电容中的迁移速度较快,因此其响应速度较快。
这种特点使得势垒电容广泛应用于高速集成电路和信号处理器件中。
(3)低温漂移:pn结势垒电容的温度系数较低,表现为容量的变化较小。
这使得势垒电容在温度变化较大的环境中具有更好的稳定性。
二、扩散电容的形成机理和特点1. 形成机理扩散电容是通过在半导体材料中实现浓度梯度来形成的。
通过在片外控制杂质的扩散,可以实现一定区域的浓度梯度,从而形成一个电容结构。
2. 特点(1)可调性:扩散电容的浓度梯度可以通过外界条件来调节,从而可以在一定程度上调节电容的大小。
这种可调性使得扩散电容在一些特殊应用中具有独特的优势。
(2)适应性强:扩散电容不同于其他形式的电容,其结构可以根据实际需求进行调整,从而适应不同场景下的需求。
(3)可动态调节:由于扩散电容的特殊结构,可以通过施加电场或改变电压来动态调整其电容值。
这种可动态调节的特点使得扩散电容具有更广泛的应用范围。
三、个人观点和理解对于pn结势垒电容和扩散电容这两种电容形成机制,我认为它们是在集成电路发展的过程中不断演进和改进的产物。
简述pn结的形成及原理
简述pn结的形成及原理PN结是半导体器件中最基本的元件之一,它的形成和原理是半导体器件研究的重要内容。
PN结是由P型半导体和N型半导体组成的结,其中P型半导体和N型半导体的材料类型不同,分别为正型和负型。
PN结的形成是通过P型半导体和N型半导体的材料接触,通过特殊的生长工艺实现的。
PN结的形成PN结的形成是通过化学气相沉积、离子注入、分子束外延等方法实现的。
其中,离子注入是最常用的方法之一。
离子注入是将离子束注入半导体材料中,使半导体产生离子损伤和离子掺杂,从而改变半导体的导电性质。
将P型半导体和N型半导体进行离子注入,使两者接触处形成PN结。
PN结的原理PN结的原理是基于半导体的禁带理论和扩散理论。
在P型半导体中,由于材料中掺杂的杂质原子具有自由电子,因此带正电荷。
在N型半导体中,材料中掺杂的杂质原子缺少电子,因此带负电荷。
当P型半导体和N型半导体接触时,由于两种材料中的杂质原子浓度不同,形成了电子浓度梯度和空穴浓度梯度。
在电子和空穴的扩散作用下,电子从N型半导体向P型半导体扩散,空穴从P型半导体向N型半导体扩散。
这种电子和空穴的扩散导致了电荷的重新组合,从而形成了电荷屏障。
电荷屏障阻碍了电子和空穴的扩散,形成了PN结。
PN结的特性PN结具有整流特性,即只允许电流在一个方向通过。
当PN结处于正向偏置状态时,即P型半导体连接正极,N型半导体连接负极时,电子和空穴向PN结扩散,形成的电荷屏障变低,电流可以通过PN 结。
当PN结处于反向偏置状态时,即P型半导体连接负极,N型半导体连接正极时,电子和空穴向外扩散,形成的电荷屏障变高,电流无法通过PN结。
PN结的应用PN结广泛应用于半导体器件中,如二极管、光电二极管、场效应管等。
其中,二极管是最基本的PN结器件之一,它具有整流特性,可以将交流电转换为直流电。
光电二极管是PN结的一种,它可以将光能转换为电能,广泛应用于光电传感器、光通信等领域。
场效应管是一种三极管,它由PN结、金属栅和漏极组成,具有放大作用,广泛应用于放大器、开关电路等领域。
半导体物理pn结 (pn junction)
得
Jn
n0qn
E
n0
n
(
dEC dx
dEF dx
)
n0 n
dEF dx
其中 dEC q dV (x) q E
dx
dx
因为热平衡时Jn=0,此结果表明热平衡时
dEF 0 dx
同理,得空穴电流
Jp
p0 p
dEF dx
热平衡时
Jp
p p
dEF dx
Jn
0
;
因为热平衡时 dEF 0
dx
所以热平衡时pn结两边费米能级持平。
其他理想条件: 1)耗尽区边界突变,边界之外保持电中性; 2)材料为非简并状态,载流子用玻尔兹曼近似统计; 3)外加偏压不足以改变电中性区多数载流子的密度; 4)正偏压下电流通过耗尽区时没有复合损耗,反偏压 下电流通过空间电荷区时亦无产生电流加入,即正反向电 流完全由少数载流子的扩散引起,在整个耗尽区内各自保 持为常数。
EF
)
nn0
exp(
EC
(
x) kT
Ecn
)
0 E
nn0
exp(
qVD
qV kT
(x)
)
Ecp
0
∵
np0
nn0
exp(
qVD kT
)
EF
∴
n0
(
x)
n
p
0
exp(
qV (x) kT
)
势垒区中电子密度随着电势升高而指数地
从p区的少子水平升高到n区的多子水平。 x
p
VD
x
x
x
qVD Ecn
xn
• 势垒区内点x处的空穴密度
