PKPM初学者指导
pkpm从入门到精通
Pkpm从入门到精通教程目录目录 (1)第一章：砖混底框的设计 (6)（一）“按经验考虑墙梁上部作用的荷载折减” (6)（二）“按规范墙梁方法确定托梁上部荷载” (6)（三）“底框结构剪力墙侧移刚度是否应该考虑边框柱的作用” (6)（四）混凝土墙与砖墙弹性模量比的输入 (6)（五）砖混底框结构风荷载的计算 (7)（六）砖混底框不计算地震力时该如何设计？ (7)（七）砖混底框结构刚度比的计算与调整方法探讨 (7)第二章：剪切、剪弯、地震力与地震层间位移比三种刚度比的计算与选择 (9)（一）地震力与地震层间位移比的理解与应用 (9)（二）剪切刚度的理解与应用 (10)（三）剪弯刚度的理解与应用 (10)（四）《上海规程》对刚度比的规定 (10)（五）工程算例 (11)（六）关于三种刚度比性质的探讨 (13)第三章：短肢剪力墙结构的计算 (14)（一）短肢剪力墙结构中底部倾覆力矩的计算 (14)（二）带框支结构短肢剪力墙的计算 (14)第四章：多塔结构的计算 (19)（一）带变形缝结构的计算 (19)（二）大底盘多塔结构的计算 (20)第五章：总刚计算模型不过的主要原因 (21)（一）多塔定义不对 (21)（二）悬空构件 (22)（三）铰接构件定义不对 (22)第六章：错层结构的计算 (22)（一）错层结构的模型输入 (22)（二）错层结构的计算 (23)第七章：PKPM软件关于砼柱计算长度系数的计算 (23)（一）规范要求 (23)（二）工程算例 (24)（三）SATWE软件的计算结果 (24)（四）注意事项 (25)（五）如何判断“水平荷载产生的弯矩设计值占总弯矩设计值的75％以上”这个条件？ (26)第八章：梁上架柱结构的荷载导算 (26)（一）工程概况 (26)（二）内力分析 (27)第九章：如何选择剪力墙连梁的两种刚度模型 (28)（一）剪力墙连梁变形的相对位移 (28)（二）结论 (28)第十章：板带截面法计算板柱剪力墙结构体系 (29)（一）板柱剪力墙结构体系的计算方法 (29)（二）有限元法计算的问题 (29)（三）板带截面法的特点 (29)第十一章：弹性楼板的计算和选择 (29)（一）什么是弹性楼板 (30)（二）弹性楼板的选择与判断 (30)（三）四种计算模式的意义和适用范围 (30)（四）工程实例 (32)第十二章：斜屋面结构的计算 (34)（一）斜屋面的建模 (34)（二）软件对屋面斜板的处理 (34)（三）斜屋面结构的计算 (34)（四）工程实例 (35)第十三章：次梁按主梁输和按次梁输的区别 (38)（一）导荷方式相同 (38)（二）空间作用不同 (38)（三）内力计算不同 (38)（四）工程实例 (38)第十四章：不规则结构方案调整的几种主要方法 (40)（一）工程算例1 (40)（二）工程算例2 (43)第十五章：用SATWE软件计算井字梁结构，为什么其计算结果与查井字梁结构计算表相差很大？ (44)（一）计算假定不同 (44)（二）计算假定不同的结果 (44)（三）工程算例 (44)（四）砖混结构，井字梁楼盖，如何计算？ (45)第十六章：JCCAD软件应用中的主要问题 (45)（一）地质资料的输入 (45)（二）荷载的输入 (46)（三）筏板基础的输入 (47)（四）弹性地基梁基础 (47)第十七章：基础的计算 (48)（一）联合基础的计算 (48)（二）砖混结构构造柱基础的计算 (49)（三）浅基础的最小配筋率如何计算？ (49)（四）基础重心校核 (49)（五）弹性地基梁5种计算模式该如何选择？ (50)（六）桩筏筏板有限元计算筏板基础时，倒楼盖和弹性地基梁板模型计算结果差异很大，为什么？ (51)（七）为什么同一个梁式筏板基础，采用梁元法计算和采用板元法计算二者之间会相差较大？ (52)（八）基础沉降计算时，为什么会出现沉降计算值为0？ (52)（九）基床反力系数K值的计算 (52)（十）单桩刚度的计算 (53)第十八章：钢结构 (53)（一）Mu＜1.2Mp何意？如何解决？ (53)（二）节点域不满足要求何意？如何解决？ (55)（三）门式刚架结构，柱子的截面很大，应力比也很小，为什么柱长细比总不能满足要求？ (57)第十九章：其它问题 (60)（一）结构周期比的计算 (60)（二）为什么SATWE软件在调整0.2Q0系数时要默认最大值为2.0？如果想突破最大默认值该怎么办？ (61)（三）为什么有时候弹性板下的位移值小于刚性板下的位移值？ (61)（四）模拟施工1、模拟施工2和一次性加载三者之间有何联系与区别？ (61)（五）如果地震加速度值不是规范规定中的值该怎么办？ (62)（六）砼柱的单、双偏压计算该如何选择？ (62)（七）梁柱重叠部分简化为刚域该如何选择？ (62)（八）结构振型数的选取 (62)（九）顶塔楼地震作用放大系数该如何填？ (63)（十）底部加强区起算层号该如何填？ (63)（十一）结构基本周期是什么意思？该如何填？ (64)（十二）一根砼柱托两根不在同一条轴线上的梁该如何实现？ (64)（十三）砼剪力墙暗柱为什么会超筋？ (64)（十四）剪力墙边缘构件，钢筋配筋面积太大怎么办？ (64)（十五）如何解决人防地下室工程梁延性比超限问题？ (66)（十六）斜支撑输入中的常见问题 (67)（十七）SATWE软件中“强制执行刚性板假定”是何意？该如何选择？ (67)（十八）何时考虑双向地震作用？ (67)（十九）SATWE和TAT软件中“底层柱墙最大组合内力”里的值是设计值还是标准值？可否作为基础设计依据？ (68)第一章砖混底框的设计（一）“按经验考虑墙梁上部作用的荷载折减”⑴由于墙梁的反拱作用，使得一部分荷载直接传给了竖向构件，从而使墙梁的荷载降低。
初学者如何看懂PKPM文字结果信息

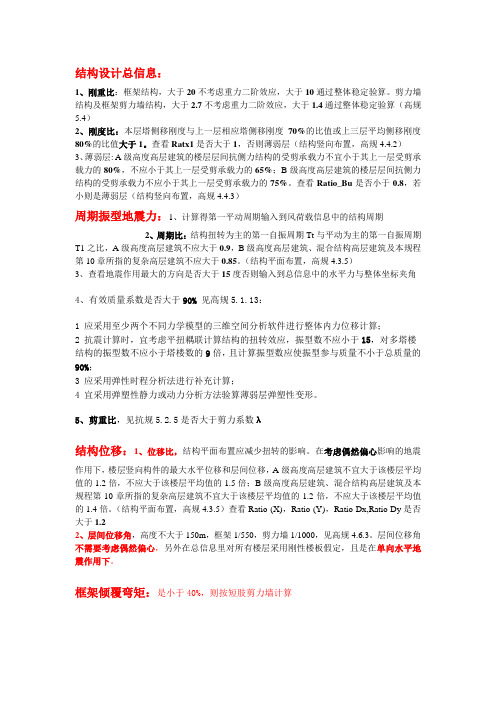

结构设计总信息：1、刚重比：框架结构，大于20不考虑重力二阶效应，大于10通过整体稳定验算。
剪力墙结构及框架剪力墙结构，大于2.7不考虑重力二阶效应，大于1.4通过整体稳定验算（高规5.4）2、刚度比：本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值大于1。
查看Ratx1是否大于1，否则薄弱层（结构竖向布置，高规4.4.2）3、薄弱层: A级高度高层建筑的楼层层间抗侧力结构的受剪承载力不宜小于其上一层受剪承载力的80%，不应小于其上一层受剪承载力的65%；B级高度高层建筑的楼层层间抗侧力结构的受剪承载力不应小于其上一层受剪承载力的75%。
查看Ratio_Bu是否小于0.8，若小则是薄弱层（结构竖向布置，高规4.4.3）周期振型地震力：1、计算得第一平动周期输入到风荷载信息中的结构周期2、周期比：结构扭转为主的第一自振周期Tt与平动为主的第一自振周期T1之比，A级高度高层建筑不应大于0.9，B级高度高层建筑、混合结构高层建筑及本规程第10章所指的复杂高层建筑不应大于0.85。
（结构平面布置，高规4.3.5）3、查看地震作用最大的方向是否大于15度否则输入到总信息中的水平力与整体坐标夹角4、有效质量系数是否大于90%见高规5.1.13：1 应采用至少两个不同力学模型的三维空间分析软件进行整体内力位移计算；2 抗震计算时，宜考虑平扭耦联计算结构的扭转效应，振型数不应小于15，对多塔楼结构的振型数不应小于塔楼数的9倍，且计算振型数应使振型参与质量不小于总质量的90%；3 应采用弹性时程分析法进行补充计算；4 宜采用弹塑性静力或动力分析方法验算薄弱层弹塑性变形。
5、剪重比，见抗规5.2.5是否大于剪力系数λ结构位移：1、位移比，结构平面布置应减少扭转的影响。
在考虑偶然偏心影响的地震作用下，楼层竖向构件的最大水平位移和层间位移，A级高度高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.5倍；B级高度高层建筑、混合结构高层建筑及本规程第10章所指的复杂高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.4倍。
pkpm筏板基础设计指导
基础参数设置在PKPM主界面选择“JCCAD”的第二项“基础人机互输入”，程序进入基础交互输入环境。
屏幕显示上部结构与基础相连的各层轴网及其柱墙支撑布置，并弹出右图所示的“存在基础模型数据文件”的对话框。
选择“读取旧数据文件”项，则程序将原有的基础数据和上部结构数据都读出。
如下图所示：本菜单运行的前提条件：1.上部结构的计算可以提供荷载和凝聚到基础顶面的刚度；2.有完整准确地地质报告输入，并成功读入到合适位置；3.如果要读取上部结构分析传来的荷载还应该运行相应的程序的内力计算部分；4.如果要自动生成基础插筋数据还应运行画柱施工图程序。
“地质资料”→“打开资料”→“平移对位”，如下图所示：“参数输入”→“基本参数”，第一页：地基承载力计算参数，本页对话框的参数是用于确定地基承载力的。
第二页：基础设计参数，本页对话框用于基础设计的公共参数。
如下图所示：个别参数，此菜单功能用于对“基本参数”统一设置的基础参数个别修改，这样不同的区域可以用不同的参数进行基础设计。
如下图所示：参数输出点击菜单，弹出如下图所示的“基础基本参数.txt”文件，用户可查看相关参数，并可将此文本文件打印输出。
文件所列的参数为总体参数，当个别节点的参数与总体参数不一致时应以相应计算结果文件中所列参数为准。
网格节点本菜单功能用于增加、编辑PMCAD传下的平面网格、轴线和节点，以满足基础布置的需要。
如设置弹性地基梁的挑梁设置筏板加厚区域等。
需注意该菜单调用应在“荷载输入”和“基础布置”之前，否则荷载或基础构件可能会错位。
荷载输入1、荷载参数本菜单用于输入荷载分项系数、组合系数等参数。
点击后，弹出下图所示的“输入荷载组合参数”对话框，内含其隐含值。
这些参数的隐含值按规范的相应内容确定。
白色输入框的值是用户必须根据工程的用途进行修改的参数，灰色的数值是规范指定值。
其中：当“分配无柱间节点荷载”选择项打“√”后，程序可将墙间无柱间节点或无基础柱上的荷载分配到节点周围的墙上，从而使墙下基础不会产生丢荷载情况。
PKPM土建及钢筋算量入门
PKPM土建及钢筋算量入门一、概述(讲解一下PKPM算量软件与其它算量软件相比的特点等等)1.如果你熟悉CAD,那么你用PKPM土建及钢筋算量软件(以下简称PKPM)就会省去很多时间,因为用PKPM建模就如同在CAD里建模,而且CAD里的一些设置可以用在PKPM中,如设置图。
如果你是CAD的高手,那么你学起PKPM来将会事半功倍的。
2.我也用过广联达的算量软件,也许是用PKPM用惯了,还是觉得用PKPM顺手。
在PKPM里用节点来布置单独的“点”类构件如柱、桩、承台等,用网格线段来布置“线”类构件如梁、墙等,用网格围起来的平面布置“板”类构件等。
而且PKPM可以任意画节点、网格,也就是说可以任意布置这些构件,而广联达等算量软件(我只用过一点,不太深入,也许没有掌握到其精华,请用广联达等其它算量软件的网友谅解)只能用轴线的交叉点来布置“点”类构件,而不能任意布置“点”类构件,布置一些不在轴线上的“线”类构件等要画辅助轴线来布置,觉得比较麻烦,没有PKPM可以任意布置来的方便。
3.当然任何软件都有它的优缺点。
比如建模时布置L型柱时没有广联达的方便,可以上下左右翻转布置,而PKPM只能在墙柱里任意布置此类构件,旋转角度更加灵活。
4.概述就说这些,具体的特点要靠实际运用才能体会,现在PKPM的最新版本是09.0722.2.下面就以此版本来具体讲解。
二、基本运用(软件的基本运用方面的方法与技巧)(一)、土建算量与钢筋算量在建模方法的区别与应用虽然说PKPM可以用一套建模数据来进行土建和钢筋工程量的计算，但由于土建和钢筋工程量是两个不同的工程量，所以在建模方面有所不同，分别叙述之：1.先说一下计算的前后顺序，虽然说算土建量和钢筋工程量哪个先计算，哪个后计算都没有关系，如果你只需算其中的一个工程量，则没有这个问题，如果你两个工程量都要计算，我的建议是先算钢筋工程量，因为在建模时，钢筋工程量要求建模时构件必须按图纸内容全部输入，而算土建量时则可能是另一种建模方式，比如阳台构件，算土建工程量时，江苏的规定是按水平投影面积计算，建模时也是按水平投影建立的，其工程量包含阳台板、伸出墙外的牛腿和面梁。
pkpm建筑施工整体解决方案教程
pkpm建筑施工整体解决方案教程一、引言PKPM建筑施工整体解决方案是一套专业的建筑工程管理软件，广泛应用于国内外建筑行业。
本教程旨在介绍PKPM建筑施工整体解决方案的基本使用方法和技巧，帮助初学者快速上手和使用该软件。
二、PKPM建筑施工整体解决方案软件介绍PKPM建筑施工整体解决方案软件是一套功能强大的建筑工程管理工具，包括结构计算、施工工艺设计、资源管理等各个模块，能够满足复杂建筑工程的需求。
该软件具有直观的界面，操作简单方便，适用于各个项目的施工过程。
三、PKPM建筑施工整体解决方案的基本功能1. 结构计算：PKPM建筑施工整体解决方案具备强大的结构计算功能，可以进行结构分析、地震响应分析等，准确评估建筑结构的安全性。
2. 施工工艺设计：该软件提供了丰富的施工工艺设计功能，可根据实际情况进行施工方案的设计和优化，包括施工方法、机具使用等。
3. 资源管理：PKPM建筑施工整体解决方案还具备资源管理功能，可以对施工材料和人力资源进行全面的管理和调度，提高施工效率。
4. 进度管理：该软件支持施工进度的管理和监控，可以实时了解施工进程，及时调整施工计划，确保项目按时完成。
四、PKPM建筑施工整体解决方案的使用方法1. 安装和注册：首先，双击安装包进行软件安装，安装成功后按照提示进行注册和激活。
注册完成后，即可开始使用PKPM建筑施工整体解决方案。
2. 项目创建：打开软件后，点击“新建项目”按钮，填写项目名称、地点、工期等相关信息，点击“确定”完成项目创建。
3. 结构分析：在项目创建完成后，进入结构计算模块，导入建筑结构的模型和相关参数，进行结构分析，获取结构的受力状态。
4. 施工工艺设计：根据结构分析结果，进入施工工艺设计模块，设计和优化施工方案，包括施工顺序、施工方法等。
5. 资源管理：在施工工艺设计完成后，进入资源管理模块，对施工材料和人力资源进行管理和调度，确保施工过程中资源的充分利用。
6. 进度管理：在项目进行过程中，进入进度管理模块，监控施工进度，及时调整施工计划，确保项目按时完成。
pkpm教程
pkpm教程
PKPM简介
PKPM是结构设计常用的综合性计算和分析软件，广泛应用于建筑、桥梁、隧道、塔类结构等领域。
其全称为“超高层压力板计算机分析与设计系统”，是中国建筑科学研究院与哈尔滨工业大学联合研发的一款专业软件。
PKPM软件的功能强大，可以进行静力计算、动力计算、稳定性计算等多项设计工作。
通过输入结构的几何参数、给荷载条件，PKPM可以快速进行结构的计算分析，并生成详细的计算报告。
它不仅能够满足设计师的需求，还能够提高设计效率和设计质量。
PKPM软件的界面简洁、操作方便，无论是初学者还是有经验的设计师都能够很快上手。
它提供了丰富的模型库，涵盖了常见的结构形式和材料。
同时，用户还可以根据自己的需求自定义模型，并进行参数化设计和优化。
这使得PKPM成为了许多结构设计人员的首选软件。
PKPM的计算精度高，能够准确地模拟各种复杂的结构和加载条件。
它采用了先进的算法和数值方法，能够考虑结构的非线性、接触、接头、材料非均匀性等问题。
在大型工程项目中，PKPM的使用频率非常高，取得了显著的节约成本和提高效率的效果。
综上所述，PKPM作为一款专业的结构计算软件，具有广泛的应用领域和强大的功能，可以帮助设计师进行快速、准确的结
构计算分析。
无论是初学者还是有经验的设计师，都可以通过学习掌握PKPM软件来提高自己的设计能力。
PKPM基础设计指导书
内容1.柱下独立基础加设拉梁2.柱下条形基础柱下独立基础加设拉梁在PKPM主界面选择JCCAD的第2项基础人机交互输入，程序进入基础交互输入环境。
点击参数输入/基本参数，弹出基本参数对话框，共有两页。
上图中，地基承载力特征值按任务书给定数值修改，承载力修正用基础埋置深度按工程实际情况修改（自室内地面算至基础底面）。
其余不修改。
上图中，室外自然地坪标高按实际修改，混凝土强度等级修改为30，一层上部结构荷载作用点标高按实际修改（柱根相对室内0.000标高）。
其余不修改。
点击荷载输入/荷载参数，弹出输入荷载组合参数对话框。
上图中，活荷载按楼层折减系数按楼层数修改，4～5层填0.7，6～8层填0.65。
其余不修改。
点击附加荷载/加点荷载，可以输入地上一层填充墙的恒载。
注意：如果拉梁上有填充墙，应将填充墙和拉梁的荷载折算为节点荷载直接输入到独基上。
因为拉梁不能导荷和计算，填充墙如作为均布荷载输入，荷载将丢失。
点击读取荷载，显示选择荷载类型对话框。
左边选择SATWE荷载，右边SATWE荷载中把有地震参与的组合取消。
点击上部构件点击拉梁/拉梁布置，弹出构件选择对话框。
通常设置拉梁的目的是加强基础的整体性，调整柱基础不均匀沉降和减少首层柱的长度。
拉梁应有一定的刚度，其截面高度可取（1/15～1/20）L，宽度可取（1/25～1/35）L，其中L为柱距。
拉梁位置除桩承台外，宜靠近首层地面，按轴心受力构件设计。
拉梁布置如下图点击柱下独基/自动生成，用Tab键转换光标选择方式为窗口方式，选择全部柱子。
弹出如下对话框直接点击确定，弹出如下对话框点击确定即可。
基础碰撞时会自动合并成一个基础。
点击结束推出，推出程序。
在PKPM主界面选择JCCAD的第6项基础平面施工图，程序进入绘制基础平面施工图环境。
绘图参数一般不用修改，按默认即可。
点击确定后，如下图基础平面施工图中，需要插入一个独立基础详图，标注轴线，标注独基编号，写图名，如果没有结构总说明还要写基础说明。
史上最详细PKPM之门式钢架sts入门教程
STS钢结构软件快速入门
• 二维门式钢架设计主要步骤
• 1建立模型 • 2截面优化 • 3结构计算 • 4生成施工图
STS钢结构软件快速入门
• 二维门式钢架设计 • 实例：带吊车的双跨双坡门式钢架，总跨度60m，檐口高度8m， 牛腿高度6m，柱距6m，屋面坡度1/10，钢材采用Q235.恒载 0.3kN/m2,活载（取屋面活荷载和雪荷载的较大值）为0.5kN/m2， 地震烈度7度，左跨有一台起重量为10吨的轻工作制吊车。钢架 所有的翼缘都为250mm*12mm，腹板厚为10mm，腹板高度柱为 500mm，等截面梁为500mm，变截面梁为500mm~800mm。钢架 几何尺寸：总跨度60000mm，两跨对称均为30000mm，各段梁长 度分别为7500mm，15000mm，7500mm
同样的方式布置 500*500的梁
1.3吊车荷载
吊车荷载输入时部分参数含义： Dmax、 Dmin ：是根据影响线求得的最大轮压、最小轮 压对柱子的反力； WT：是大桥架和小车重量。仅是一质量，重力荷载代表 值统计用，主要用在计算地震水平力作用； EC1：吊车竖向荷载与左节点的偏心距； EC2：吊车竖向荷载与右节点的偏心距 Lt ：吊车梁高+轨道高； Tmax：吊车最大横向水平荷载
结构计算
生成工图
• 设置施工图参数
全部 取初 始值
设置梁拼接点，布置檩托
节点设计
本例 全部 取初 始值
节点修改
绘整体施工图
绘构件施工图
绘节点施工图
绘材料表
参数输入
点击【参数输入】，显示钢结构参数输入与修改对话框，该对话框共四页， 都是有关于结构计算和抗震计算的参数，本例取初始值，点击【确定】
广厦接力PKPM计算和出图快速入门
广厦接力PKPM计算和出图快速入门目录1建议采用广厦计算或处理的21个工程类型 3 2从PKPM读入数据 4 3无梁楼盖建模和查看计算结果 5 4现浇空心板建模和查看计算结果 6 5转换层结构建模和查看计算结果7 6多塔结构建模和查看计算结果7 7全弹性结构建模和查看计算结果7 8斜交结构建模和查看计算结果7 9偏心结构建模和查看计算结果8 10同一楼面层高不同的结构建模和查看计算结果8 11斜屋面结构建模和查看计算结果8 12楼梯结构建模和查看计算结果8 13填充墙不均匀结构建模和查看计算结果8 14后浇结构建模和查看计算结果9 15筏板基础建模和查看计算结果9 16桩筏板基础建模和查看计算结果9 17核心筒基础建模和查看计算结果10 18异形柱结构建模和查看计算结果10 19连体结构建模和查看计算结果10 20构造抗震等级不同的结构建模和查看计算结果10 21自动生成墙柱梁板施工图和一分钟算工程量11 22中震计算112从PKPM读入数据采用PKPM建模，采用广厦GSSAP、后处理、基础CAD和自动概预算。
1)在录入中的"FK"命令，采用PM录入数据设计流程:|-->SATWE----| |-->广厦自动生成施工图--|PM录入数据-->|-->GSSAP----|-->| |-->广厦自动概预算|-->广厦录入--| |-->广厦基础CAD---------|在主控菜单中在PM录入数据相同的目录下新建工程或寻找已建工程，选择“工程─从PKPM读入数据”菜单。
a)采用SATWE计算结果模式该模式的目的：i)采用PMCAD的模型数据;ii)读取SATWE计算结果,采用广厦生成施工图;iii)读取SATWE墙柱底力,采用广厦进行基础设计。
该模式的使用前提：i)运行SATWE“结构内力,配筋计算”计算后；ii)对于08版PKPM还需在PKPM界面生成SATWE计算数据，此时不能选“数据检查”选项（因数据检查会自动删除用于接口的文件），05版不用进行此步骤。
PKPM入门培训一 培训大纲
CFG文档
Y:\软件开发\结构室\刘岩\PKPM培训\CFG 开发文档2008_HELP\
插件开发
插件的本质（Dynamic Link Library）
一个符合约定规范的DLL
插件DLL的简化开发
使用PlugCmd辅助类 (PlugCmd.h/PlugCmd.cpp) 修改插件标识 注册消息响应函数 注册插件命令
C++调用Fortran函数(1)
不带字符串参数的Fortran函数 函数 不带字符串参数的
SUBROUTINE FUNCNAME(IOD,IND)
C++中如下声明：
extern "C" void __stdcall FUNCNAME(int* IOD,int* IND);
C++注意问题：
C++中的FUNCNAME必须大写 参数如果常量可以用引用，需改变值，用指针
主程序开发
void lyExeManageApp::OnScreenMenuExpanded( const char *idMenu, const char *text, BOOL bExpand) { //向dll发送command执行消息 FirePluginEvent(CMT_MENUEXPAND, text); return; }
PKPM编码规范
PKPM编码规范
点击图片打开具体内容
RTTI：Runtime Type Information，运行时 类型信息，提供了运行时确定对象类型的 方法
Fortran与C++的混合编程
C++与Fortran间函数调用
C++调用Fortran函数 (无字符串参数) C++调用Fortran函数 (有字符串参数) Fortran直接调C++函数 (无字符串参数) Fortran直接调C++函数 (有字符串参数) Fortran通过interface接口调C++函数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴线输入――网格生成――构件定义――楼层定义――荷载定
义――楼层组装――保存文件
注意柱、梁、楼板截面的选取，在PMCAD中柱、梁、楼板截面定义用
的着：
[1]框架柱截面估算：
高与宽一般可取（1/10~1/15）层高。并可按下列方法初步确定。
1。按轴压比要求
又轴压比初步确定 框架柱截面尺寸时，可按下式计算：
[$micro]N = N/Acfc
式中 [$micro]N ----- 框架柱的轴压比
Ac -------框架柱的 截面面积
f c--------柱混凝土抗压强度设计值
N---------柱轴向压力设计值
柱轴向压力设计值可初步按下式估算:
N = γgQSNα1α2β
式中: γg -----竖向荷载分项系数
Q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m[$sup2]
S--------柱一层的荷载面积
N---------柱荷载楼层数
α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~
一级抗震时α1=1.05~1.15
α2------边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2
β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8
框架柱轴压比 [$micro]N 的限值宜满足下列规定:
抗震等级为一级时, 轴压比限值 0.7
抗震等级为二级时, 轴压比限值 0.8
抗震等级为三级时, 轴压比限值 0.9
抗震等级为四级及非抗震时, 轴压比限值 1.0
Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与
截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。
此外，高层建筑框架柱的最小尺寸hc不宜小于400mm,柱截面宽度bc
不宜小于350mm,柱净高与截面长边尺寸之比宜大于4
[2]梁截面估算：
梁高与跨度的关系
主梁一般取为跨度的1/8~1/12
次梁一般取为跨度的1/12~1/15
悬挑梁一般取为悬臂长的1/6
梁宽
主梁 200，250，300……
次梁 200……
跨度较小的厨房和厕所可以取到120，150……
[3]楼板厚度估算：
单向板：短边的1/35
双向板：短边的1/40
悬臂板：悬臂长的1/12
同时要遵守混凝土规范10.1.1中对板的最小厚度规定
在PMCAD中，不同结构层的输入和修改可以通过新建标准层和换标准层来实
现，
修改每层的“本层信息”，主要是材料和层高的修改，板厚可以先设置为100，
后面具体修改。
接下来就是荷载定义和楼层组装：
荷载定义是楼板荷载的设置，这里也可以初步设置一个数值（例如住宅建筑大部
分的楼板恒载和活载是多少就先定义下来，后面可以具体修改）
楼层组装就是将先前按照平面一层一层的组合为一个立体的计算模型，其中需要
注意的就是层高和设置顺序。
再望下是：总信息……材料信息……地震信息……风荷载信息……绘图参数
首先是总信息，基本上查找相关规范就可以：
结构体系：根据具体的结构选形
结构主材：根据具体结构形式选择
结构重要系数：根据建筑的安全等级可以确定。《混凝土结构设计规范》
材料信息：
菜单里的墙主要指的是混凝土墙（剪力墙），选择纵向，横向钢筋的等级，以及
分布间距和配筋率（这些都在抗震规范6.4中有详细的说明），然后是梁、柱钢
筋的选择，这些取值决定后面PKPM计算中钢筋的各项参数，一般受力钢筋取
为HRB335，构造类钢筋为HPB235，容重，如果无特殊要求就不用改了。
地震信息：
1.设计地震分组：在抗规后面的附录A中有全国各城市的地震分组信息，找到项
目所在城市，如果没有，参照以前该地区项目设计的设计说明中应该包括此信息
2.地震烈度：同上
3.场地类别：场地类别根据土层等效剪切波速和场地覆盖层厚度划分为四类，我
们应该能够在地质勘察报告中找到项目的场地分类信息
4.框架抗震等级：在抗震规范表6.1.2中查询
5.剪力墙抗震等级：同上
6.计算振型个数：振型个数不是简单的与结构的层数相关。对一般规则结构，结
构振型的个数在刚性楼板假定的情况下，是结构层数的3倍，即每层3个，两
个平动振型和一个转动振型。
本人的做法是：对于一般工程，不少于9个。但如果是2层的结构，最多也就
是6个，随着层数的增加而增加，但一般不超过15个
7.周期折减系数：周期折减系数与填充墙的长度、位置、数量有关，这里仅仅介
绍我个人的做法
框架结构：0.6~0.8；框剪结构：0.7~0.9；剪力墙结构：0.9~1.0
风荷载信息：
1.基本风压：按照荷载规范附录 D.4 中附表 D.4 给出的 50 年一遇的风压采
用，但不得小于 0.3kN/m2。对于高层建筑、高耸结构以及对风荷载比较敏感
的其他结构，基本风压应适当提高，并应由有关的结构设计规范具体规定。
2.地面粗糙类别：按照新的荷载规范，将地面粗糙类别分为A、B、C、D四类，
其中其中A、B类的有关参数不变，C类指有密集建筑群的城市市区，新增添的
D类，是指有密集建筑群且有大量高层建筑的大城市市区
3.体型系数：同样在荷载规范中，风荷载章节有详细说明，不同的是这里可以根
据建筑沿高度体型的变化分别输入体形系数，如果是简单建筑，就不用了，主要
是针对复杂形式和高层中裙房的变化这些需要考虑多体型系数
最后是存盘退出，PKPM会检查必需的数据是否遗漏，如果不全会在顶部红色文
字提示，按照提示完成相应的操作，再存盘退出，选择“计算后面的文件”，检
查输入以后，PMCAD的初步输入就完成了，以后会根据计算中的调整反复操作
PMCAD ，初学者可以多次调整做练习.
