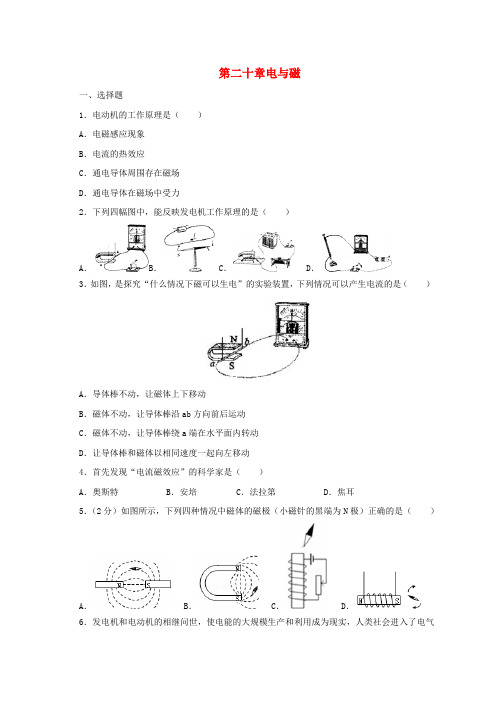

人教通用2020年中考物理一轮复习第20章电与磁实战演练
第二十章电与磁一、选择题1．电动机的工作原理是（）A．电磁感应现象B．电流的热效应C．通电导体周围存在磁场D．通电导体在磁场中受力2．下列四幅图中，能反映发电机工作原理的是（）A．B． C．D．3．如图，是探究“什么情况下磁可以生电”的实验装置，下列情况可以产生电流的是（）A．导体棒不动，让磁体上下移动B．磁体不动，让导体棒沿ab方向前后运动C．磁体不动，让导体棒绕a端在水平面内转动D．让导体棒和磁体以相同速度一起向左移动4．首先发现“电流磁效应”的科学家是（）A．奥斯特B．安培C．法拉第D．焦耳5．（2分）如图所示，下列四种情况中磁体的磁极（小磁针的黑端为N极）正确的是（）A．B．C．D．6．发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代。
如图所示的四幅图，其中属于电磁感应现象实验图及其应用图的是（）A．①③B．①④C．②③D．②④7．关于磁场、磁感线，下列描述中正确的是（）A．磁场分布局限于某一平面内B．磁感线可以交叉C．磁场是具有强弱和方向的D．磁感线客观存在8．图中箭头表示磁感应线的方向，则小磁针静止时N极的指向应（）A．向上B．向下C．向左D．向右9．关于磁感线，下列说法正确的是（）A．磁感线上任何一点的切线方向，就是该点的磁场方向B．磁场中的磁感线是确实存在的C．磁体外部的磁感线都是从磁体的S极出，回到N极D．磁感线是由铁屑构成的10．下列装置中，没有用到电磁铁的是（）A．电磁起重机B．电磁继电器C．电饭锅D．电铃11．首先发现电磁感应现象的科学家是（）A．伏特B．法拉第C．欧姆D．安培12．下列说法中正确的是（）A．磁悬浮列车能够悬浮是利用了磁极间的相互作用B．奥斯特发现了通电导体周围存在磁场C．发电机在发电过程中电能转化为机械能D．地磁的N极在地理的北极附近13．如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是（）A．甲小磁针左端是S极，乙小磁针左端是N极B．甲小磁针左端是N极，乙小磁针左端也是N极C．甲小磁针左端是S极，乙小磁针左端也是S极D．甲小磁针左端是N极，乙小磁针左端是S极14．在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（）A．灯亮，电动机不转，电铃响B．灯亮，电动机转动，电铃响C．灯不亮，电动机转动，电铃响D．灯不亮，电动机不转动，电铃响15．如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是（）A．ab一定是磁铁，且a端一定是N极B．ab一定是磁铁，且a端一定是S极C．ab可能是磁铁，且a端是S极D．ab仅是一块铁，而不是磁铁16．在图所示的四幅图中，能说明电动机机工作原理的是（）A．B．导线ab在磁场中运动时，电流表指针会偏转导线通电小磁针会偏转C．D．电磁铁通电会吸引大头针在磁场中的导线通电会发生运动17．如图，弹簧测力计下悬挂一小条形磁铁，使弹簧测力计沿着水平放置的大条形磁铁的左端N极开始，向右端S极处逐渐移动时，弹簧测力计示数将（）A．逐渐增大B．逐渐减小C．先减小后增大D．先增大后减小18．如图所示，自由转动的小磁针静止后的指向正确的是（）A．B．C．D．二、填空题19．我国上海市龙阳路至浦东机场的磁悬浮列车最高速度达431m/h．磁悬浮列车是利用（填“同名”或“异名”）磁极的相互排斥实现列车悬浮的。
中考物理真题-专题16 家庭电路和安全用电
中考物理真题-专题16 家庭电路和安全用电【结合生活实际】（2024·江苏宿迁）为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是（）A．用湿抹布擦拭充电插口B．当充电电动车失火时，用水浇灭C．湿衣服可晾晒在充电的电动车上D．充电结束，断开开关，拔下插头考点1 家庭电路1．（2024·山东潍坊）图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是（）A．导线b是火线B．电能表上计数器示数的单位是千瓦C．空气开关跳闸，原因可能是电路中出现短路D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线2．（2024·山东济宁）下图是物理课本中的四幅图片，下列分析不正确．．．的是（）A．A滑轮是动滑轮B．绕原子核运动的是质子C．甲导线为火线D．d端为电源正极3．（2024·江苏常州）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。
4．（2024·青海）如图所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。
5．（2024·四川广元）如图，请用笔画线代替导线，将带开关的电灯、带保险丝的插座分别接入家庭电路。
6．（2024·甘肃兰州）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。
如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。
考点2 家庭电路中电流过大的原因7．（2024·宁夏）气凝胶是当今世界上密度最小的固体。
某种气凝胶具有隔热、耐高温、绝缘等性能，有多种用途。
将它应用于实际生产生活中，以下可行的是（）A．保险丝B．暖气散热片C．建筑保温材料D．压路机的碾子考点3 安全用电8．（2024·山东聊城）如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
人教通用2020年中考物理一轮复习第20章电与磁实战演练
第二十章电与磁一、选择题1．电动机的工作原理是（）A．电磁感应现象B．电流的热效应C．通电导体周围存在磁场D．通电导体在磁场中受力2．下列四幅图中，能反映发电机工作原理的是（）A．B． C．D．3．如图，是探究“什么情况下磁可以生电”的实验装置，下列情况可以产生电流的是（）A．导体棒不动，让磁体上下移动B．磁体不动，让导体棒沿ab方向前后运动C．磁体不动，让导体棒绕a端在水平面内转动D．让导体棒和磁体以相同速度一起向左移动4．首先发现“电流磁效应”的科学家是（）A．奥斯特B．安培C．法拉第D．焦耳5．（2分）如图所示，下列四种情况中磁体的磁极（小磁针的黑端为N极）正确的是（）A．B．C．D．6．发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代。
如图所示的四幅图，其中属于电磁感应现象实验图及其应用图的是（）A．①③B．①④C．②③D．②④7．关于磁场、磁感线，下列描述中正确的是（）A．磁场分布局限于某一平面内B．磁感线可以交叉C．磁场是具有强弱和方向的D．磁感线客观存在8．图中箭头表示磁感应线的方向，则小磁针静止时N极的指向应（）A．向上B．向下C．向左D．向右9．关于磁感线，下列说法正确的是（）A．磁感线上任何一点的切线方向，就是该点的磁场方向B．磁场中的磁感线是确实存在的C．磁体外部的磁感线都是从磁体的S极出，回到N极D．磁感线是由铁屑构成的10．下列装置中，没有用到电磁铁的是（）A．电磁起重机B．电磁继电器C．电饭锅D．电铃11．首先发现电磁感应现象的科学家是（）A．伏特B．法拉第C．欧姆D．安培12．下列说法中正确的是（）A．磁悬浮列车能够悬浮是利用了磁极间的相互作用B．奥斯特发现了通电导体周围存在磁场C．发电机在发电过程中电能转化为机械能D．地磁的N极在地理的北极附近13．如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是（）A．甲小磁针左端是S极，乙小磁针左端是N极B．甲小磁针左端是N极，乙小磁针左端也是N极C．甲小磁针左端是S极，乙小磁针左端也是S极D．甲小磁针左端是N极，乙小磁针左端是S极14．在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（）A．灯亮，电动机不转，电铃响B．灯亮，电动机转动，电铃响C．灯不亮，电动机转动，电铃响D．灯不亮，电动机不转动，电铃响15．如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是（）A．ab一定是磁铁，且a端一定是N极B．ab一定是磁铁，且a端一定是S极C．ab可能是磁铁，且a端是S极D．ab仅是一块铁，而不是磁铁16．在图所示的四幅图中，能说明电动机机工作原理的是（）A．B．导线ab在磁场中运动时，电流表指针会偏转导线通电小磁针会偏转C．D．电磁铁通电会吸引大头针在磁场中的导线通电会发生运动17．如图，弹簧测力计下悬挂一小条形磁铁，使弹簧测力计沿着水平放置的大条形磁铁的左端N极开始，向右端S极处逐渐移动时，弹簧测力计示数将（）A．逐渐增大B．逐渐减小C．先减小后增大D．先增大后减小18．如图所示，自由转动的小磁针静止后的指向正确的是（）A．B．C．D．二、填空题19．我国上海市龙阳路至浦东机场的磁悬浮列车最高速度达431m/h．磁悬浮列车是利用（填“同名”或“异名”）磁极的相互排斥实现列车悬浮的。
中考物理复习：第二十单元家庭电路安全用电
第20课时┃家庭电路 安全用电
[解析]“校验灯”校验电路工作原理：若某支路短路， 该支路开关闭合前“校验灯”不亮，但将该支路开关闭合 ，“校验灯”通过该支路短路线接在电压为220V的火、零 线之间，“校验灯”正常发光。若某支路断路，支路开关 闭合前后，“校验灯”均处在断路，不发光。若某支路正 常，该支路开关闭合后，该支路上的灯泡与“校验灯”串 联在电压为220V的火、零线之间形成回路，使得“校验灯 ”两端的电压小于220V，“校验灯”发光不正常(暗红色) 。
包考解读
考点聚焦
包考探究
第20课时┃家庭电路 安全用电
类型二安全用电 例2 如图20－4所示的四种操作行为符合安全用电规范的是( A)
图20－4 A．图甲中，有人触电无法切断电源时，立即用干木棍挑开电线 B．图乙中，用手握住试电笔的金属杆判断插座是否有电 C．图丙中，熔丝熔断后，用铜丝代替熔丝接入电路 D．图丁中，直接用潮湿的手去拔插头
包考解读
考点聚焦
包考探究
第20课时┃家庭电路 安全用电
借助器具判断家庭电路中的故障
校验灯
适合于新装修的房间，分别单独检查
试电笔
适合于断路，试电笔氖管发光的点与不发光的 点之间断路
保险丝熔断
短路(总功率过大)
包考解读
考点聚焦
包考探究
初中物理课件
灿若寒星整理制作
包考解读
考点聚焦
包考探究
第20课时┃家庭电路 安全用电
考点3 家庭电路中电流过大的原因 家庭电路中电流过大的原因：(1)电路中发生________；
(2短)电路路中用电器__________过大总。功率
包考解读
考点聚焦
包考探究
第20课时┃家庭电路 安全用电

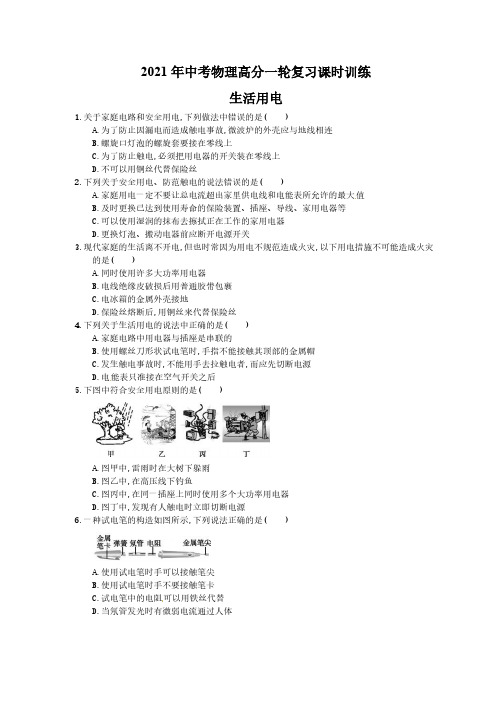

2021年中考物理高分一轮复习课时训练 生活用电(含答案解析)
2021年中考物理高分一轮复习课时训练生活用电1.关于家庭电路和安全用电,下列做法中错误的是( )A.为了防止因漏电而造成触电事故,微波炉的外壳应与地线相连B.螺旋口灯泡的螺旋套要接在零线上C.为了防止触电,必须把用电器的开关装在零线上D.不可以用铜丝代替保险丝2.下列关于安全用电、防范触电的说法错误的是( )A.家庭用电一定不要让总电流超出家里供电线和电能表所允许的最大值B.及时更换已达到使用寿命的保险装置、插座、导线、家用电器等C.可以使用湿润的抹布去擦拭正在工作的家用电器D.更换灯泡、搬动电器前应断开电源开关3.现代家庭的生活离不开电,但也时常因为用电不规范造成火灾,以下用电措施不可能造成火灾的是( )A.同时使用许多大功率用电器B.电线绝缘皮破损后用普通胶带包裹C.电冰箱的金属外壳接地D.保险丝熔断后,用铜丝来代替保险丝4.下列关于生活用电的说法中正确的是( )A.家庭电路中用电器与插座是串联的B.使用螺丝刀形状试电笔时,手指不能接触其顶部的金属帽C.发生触电事故时,不能用手去拉触电者,而应先切断电源D.电能表只准接在空气开关之后5.下图中符合安全用电原则的是( )A.图甲中,雷雨时在大树下躲雨B.图乙中,在高压线下钓鱼C.图丙中,在同一插座上同时使用多个大功率用电器D.图丁中,发现有人触电时立即切断电源6.一种试电笔的构造如图所示,下列说法正确的是( )A.使用试电笔时手可以接触笔尖B.使用试电笔时手不要接触笔卡C.试电笔中的电阻可以用铁丝代替D.当氖管发光时有微弱电流通过人体7. “安全用电,珍惜生命”是每个公民应有的意识。
下列关于家庭电路说法正确的是( )A.家庭电路起火时,应先用水扑灭,然后再断开电路B.空气开关跳闸,一定是家庭电路出现短路导致的C.当有人触电时,漏电保护器会迅速切断电路D.家庭多个大功率用电器,应接在同一插线板上使用8.某家庭电路如图所示,下列说法正确的是( )A.家庭电路用直流供电B.家庭电路电压为36 VC.灯泡L1和L2串联D.开关S2位置接错9. “节能减排,从我做起”。

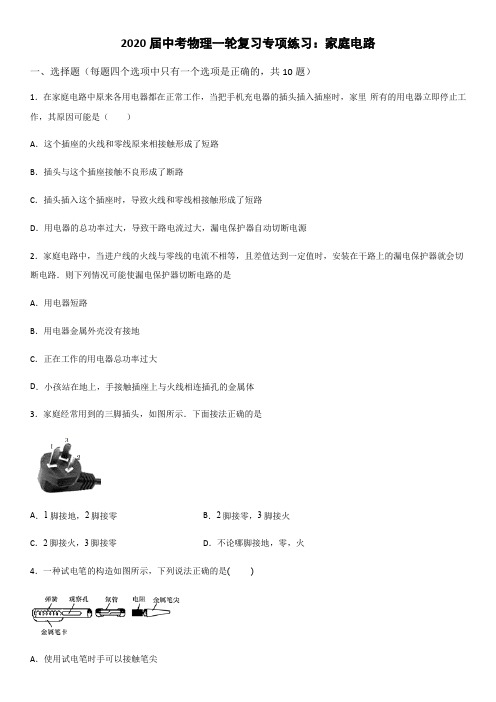

2020届中考物理一轮复习专项练习题：家庭电路(word版)(有答案)
2020届中考物理一轮复习专项练习：家庭电路一、选择题（每题四个选项中只有一个选项是正确的，共10题）1．在家庭电路中原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器立即停止工作，其原因可能是（）A．这个插座的火线和零线原来相接触形成了短路B．插头与这个插座接触不良形成了断路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．用电器的总功率过大，导致干路电流过大，漏电保护器自动切断电源2．家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路．则下列情况可能使漏电保护器切断电路的是A．用电器短路B．用电器金属外壳没有接地C．正在工作的用电器总功率过大D．小孩站在地上，手接触插座上与火线相连插孔的金属体3．家庭经常用到的三脚插头，如图所示．下面接法正确的是A．1脚接地，2脚接零B．2脚接零，3脚接火C．2脚接火，3脚接零D．不论哪脚接地，零，火4．一种试电笔的构造如图所示，下列说法正确的是( )A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体5．如图是家庭电路简图，两个灯泡均标有“220V，100W”．下列说法中不符合安全用电原则的是A．图中甲的位置应安装电能表B．电灯与插座之间是并联的C．电灯与开关应串联，且开关控制连接火线的一端D．保险丝熔断后在短时间内可以用铜丝代替6．小浩帮母亲煮饭时，当电饭锅的插头插入插座并按下开关时，发现空气开关立即跳闸(或熔断器内熔丝立即熔断)，你认为出现这种情况的原因可能是A．插座短路B．插座接触不良C．电饭锅内部电路出现开路D．电饭锅内部电路出现短路7．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能.小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（，A．B．C．D．8．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：，闭合S1，灯L1亮；，断开S1，闭合S2，灯L2不亮；，再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。
2022年中考物理一轮教材复习卷-家庭电路(含答案)
2022年中考物理一轮教材复习卷-家庭电路一、选择题1．【2021·北京】电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。
安全用电是每一位公民的必备素养。
下列做法中不符合安全用电原则的是()A．在家庭电路中安装保险丝或空气开关B．在未断开电源开关的情况下更换灯泡C．不接触低压带电体，不靠近高压带电体D．及时更换达到使用寿命的插座、导线和家用电器2．【2021·泉州质检·2分】下列做法符合安全用电原则的是() A．发现有人触电可及时用手拉开B．有金属外壳的家用电器必须接地C．用湿抹布擦拭正在发光的灯泡D．使用测电笔手要接触金属体笔尖3．【2021·长沙改编】“安全用电，珍惜生命”是公民应有的安全意识。
下列有关说法正确的是()A．在高大建筑物的顶端安装避雷针可以防雷B．空气开关跳闸后，直接将其复位即可C．在输电线上晾衣服D．低于220 V的电压对人体来说都是安全的4．【2020·黄石】小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光。
下面四幅电路图中，既符合上述要求，又符合安全用电要求的是()5．【2020·泰安】某家庭电路如图所示，下列说法正确的是()A．灯泡两端的电压是36 V B．灯泡L1和L2串联C．开关S1的位置正确D．开关S2只控制灯泡L2 6．【2021·乐山】下列家庭电路的连接图中，正确的是()7．【2021·福州质检·2分】小明家的空气开关发生了跳闸，一定是电路中() A．发生了短路B．工作电压大于220 VC．总电流过大D．使用的用电器总功率过大8．【2020·镇江】如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。
若仅有一处发生断路，则该处可能是()A．熔丝处B．P、M间某处C．M、N间某处D．N、Q间某处9.(科学态度与责任)如图所示的家庭电路中，下列说法正确的是()A．使用测电笔辨别火线和零线时，要注意安全，手不能触碰测电笔任何金属部位B．灯泡L1、L2同时熄灭，保险丝却完好，用测电笔检测插座的两孔，发现氖管均发光，说明插座短路C．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路D．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常二、填空题10．家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大，二是电路发生________；保险丝可以在电流过大时熔断，切断电路，这是利用了保险丝与相同规格的其他金属相比，电阻________(填“较大”“较小”或“一样”)；家用电器的开关应连接在________线上；带有金属外壳的家用电器，其金属外壳必须________。
人教通用2020年中考物理一轮复习第20章电与磁实战演练
第二十章电与磁一、选择题1．电动机的工作原理是（）A．电磁感应现象B．电流的热效应C．通电导体周围存在磁场D．通电导体在磁场中受力2．下列四幅图中，能反映发电机工作原理的是（）A．B． C．D．3．如图，是探究“什么情况下磁可以生电”的实验装置，下列情况可以产生电流的是（）A．导体棒不动，让磁体上下移动B．磁体不动，让导体棒沿ab方向前后运动C．磁体不动，让导体棒绕a端在水平面内转动D．让导体棒和磁体以相同速度一起向左移动4．首先发现“电流磁效应”的科学家是（）A．奥斯特B．安培C．法拉第D．焦耳5．（2分）如图所示，下列四种情况中磁体的磁极（小磁针的黑端为N极）正确的是（）A．B．C．D．6．发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代。
如图所示的四幅图，其中属于电磁感应现象实验图及其应用图的是（）A．①③B．①④C．②③D．②④7．关于磁场、磁感线，下列描述中正确的是（）A．磁场分布局限于某一平面内B．磁感线可以交叉C．磁场是具有强弱和方向的D．磁感线客观存在8．图中箭头表示磁感应线的方向，则小磁针静止时N极的指向应（）A．向上B．向下C．向左D．向右9．关于磁感线，下列说法正确的是（）A．磁感线上任何一点的切线方向，就是该点的磁场方向B．磁场中的磁感线是确实存在的C．磁体外部的磁感线都是从磁体的S极出，回到N极D．磁感线是由铁屑构成的10．下列装置中，没有用到电磁铁的是（）A．电磁起重机B．电磁继电器C．电饭锅D．电铃11．首先发现电磁感应现象的科学家是（）A．伏特B．法拉第C．欧姆D．安培12．下列说法中正确的是（）A．磁悬浮列车能够悬浮是利用了磁极间的相互作用B．奥斯特发现了通电导体周围存在磁场C．发电机在发电过程中电能转化为机械能D．地磁的N极在地理的北极附近13．如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是（）A．甲小磁针左端是S极，乙小磁针左端是N极B．甲小磁针左端是N极，乙小磁针左端也是N极C．甲小磁针左端是S极，乙小磁针左端也是S极D．甲小磁针左端是N极，乙小磁针左端是S极14．在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（）A．灯亮，电动机不转，电铃响B．灯亮，电动机转动，电铃响C．灯不亮，电动机转动，电铃响D．灯不亮，电动机不转动，电铃响15．如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是（）A．ab一定是磁铁，且a端一定是N极B．ab一定是磁铁，且a端一定是S极C．ab可能是磁铁，且a端是S极D．ab仅是一块铁，而不是磁铁16．在图所示的四幅图中，能说明电动机机工作原理的是（）A．B．导线ab在磁场中运动时，电流表指针会偏转导线通电小磁针会偏转C．D．电磁铁通电会吸引大头针在磁场中的导线通电会发生运动17．如图，弹簧测力计下悬挂一小条形磁铁，使弹簧测力计沿着水平放置的大条形磁铁的左端N极开始，向右端S极处逐渐移动时，弹簧测力计示数将（）A．逐渐增大B．逐渐减小C．先减小后增大D．先增大后减小18．如图所示，自由转动的小磁针静止后的指向正确的是（）A．B．C．D．二、填空题19．我国上海市龙阳路至浦东机场的磁悬浮列车最高速度达431m/h．磁悬浮列车是利用（填“同名”或“异名”）磁极的相互排斥实现列车悬浮的。
中考物理知识点汇编第20讲家庭电路
第20讲生活用电一、选择题1．(2020·聊城)下列图中符合安全用电原则的是(A)A.电水壶接三孔插座B.湿手拔插头C.使用绝缘皮破损的导线D.开关接零线2．(2020·滨州)关于家庭电路和安全用电的说法中，正确的是(D)A．使用试电笔时，人体必须接触笔尖金属体B．控制灯泡的开关要接在零线和灯泡之间C．家庭电路中电流过大的原因一定是发生短路D．在生活中要做到：不接触低压带电体，不靠近高压带电体3．(2020·菏泽)安全用电，人人有责．下列做法符合安全用电原则的是(A)A．更换灯泡时必须先断开电源B．用湿手接触与电源相连的电器C．在电线上晾晒衣服D．使用验电笔时，手不要接触验电笔后端的金属部分4．(2020·临沂)“珍爱生命，注意安全”是每个公民应具备的安全意识．关于安全用电，下列做法正确的是(D) A．将开关连接在零线上B．带电维修家庭电路C．将三脚插头改为两脚插头D．远离高压带电体5．(2020·成都)关于家庭电路和安全用电，下列说法正确的是(D)A．使用验电笔时不能接触笔尾的金属体B．电灯开关安装在零线上C．空气开关跳闸一定是短路引起的D．更换灯泡应先断开开关6．(2020·重庆B卷)下列说法中，正确的是(B)A．长期不使用的电视机，不用切断电源B．发现有人触电，应立即断开电源总开关C．小磁针的N极和磁铁的S极相互排斥D．通电螺线管两端的极性跟电流方向无关7．(2020·常德)关于家庭电路和安全用电，下列说法或做法中正确的是(B)A．家庭电路中空气开关跳闸，一定是发生了短路B．将控制用电器的开关接在用电器与火线之间C．使用试电笔时，手千万不要接触笔尾金属体D．将电烤炉、电饭锅等多个用电器接在一个插线板上同时使用8．(2020·衡阳)学习家庭电路相关知识后，小明对如图所示家庭电路的认识正确的是(B)A．图中两只灯与其对应控制开关的连接都是正确的B．使用洗衣机时应选择插座CC．灯L1、L2是串联的D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光二、填空题1．(2020·安徽)如图所示的家庭电路，当闭合开关时，发现电灯不亮．若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用测电笔测试电路中A点时，测电笔氖管__会__(填“会”或“不会)发光．2．(2020·德州)下面是有关生活用电的描述，请将空白处补充完整：将洗衣机的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的__地__(填“火”“零”或“地”)线相连，防止发生触电事故．3．(2020·黔西南州)在家庭电路中，保险丝熔断的原因是短路或用电器的总功率__过大__；串联在电路中的保险丝，电阻比较__大__，熔点低，当电流过大时，迅速升温熔断，切断电路．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中考物理一轮复习第20课时家庭电路安全用电真题演练
第20课时 家庭电路 安全用电
高效课时训练
一、选择题
1.“节能减排”,从我做起,从生活中的小事做起。关于家用电器的使用,下列做法不符合这一理念的是( )
A.用智能开关确保电灯人走灯灭
B.电冰箱使用中要做到及时除霜
C.家用电视机日夜处于待机状态
D.用太阳能热水器替换电热水器
2.关于家庭电路及安全用电,下列说法正确的是 ( )
A.对人体安全的电压不高于36 V,家庭电路中插座和电灯是串联的
B.新建楼房中的供电线路不再使用保险丝,而用起保险作用的空气开关代替
C.家庭电路中总电流过大就是短路造成的
D.正确使用试电笔辨别火线时,试电笔氖管发光,没有电流通过人体
3.[2018·玉林] 如图20-11所示的做法中,符合安全用电原则的是 ( )
图20-11
4.[2018·宜昌] 下列有关生活用电的说法,错误的是 ( )
A.在发生触电事故的现场,一定要先切断电源,再采取急救措施
B.有金属外壳的家用电器外壳一定要接地,防止发生触电事故
C.使用试电笔时,手指要接触笔尾的金属体
D.当电路中电流过大时,漏电保护器会迅速切断电路
5.刚搬到新家的小可非常兴奋,她把自己学习用的台灯插入插座,闭合开关时,家里总空气开关立刻跳闸,请你帮助小可
分析出现此种情况的可能原因是 ( )
A.插头处短路 B.灯丝断路
C.灯头内短路 D.灯头内断路
6.[2018·枣庄] 在生活中,我们有时会遇到以下几种情况,在下列情况中可能引起家庭电路中空气开关跳闸的是
( )
①电路中增加大功率的用电器
②插座中的两个线头相碰
③开关中的两个线头相碰
④户外输电线绝缘皮破损
A.①和② B.②和③
C.①和③ D.②和④
7.某家庭电路的部分电路如图20-12所示,其中甲、乙两处分别装用电器和开关。对此电路,下列说法正确的是
( )
图20-12
A.火线上的保险丝应该改装到零线上
B.甲处应装用电器,乙处应装开关
C.当用电器功率增大时,通过保险丝的电流不变
D.当保险丝熔断后,可以用铜丝代替
8.[2018·天津] 在使用如图20-13所示的插线板时发现:只有在开关闭合时,指示灯才能发光,插孔才可以提供工作电
压;即使指示灯损坏,开关闭合时插孔也能提供工作电压。图20-14中的插线板电路连接符合上述现象及安全用电要求
的是 ( )
图20-13
图20-14
9.[2018·泰州] 如图20-15所示为某家庭卫生间电路,电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机(开关
未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用试电笔测试三孔插座的左右两孔,氖管都发光,发现
有一根熔丝熔断了。下列分析不合理的是 ( )
图20-15
A.一定是零线上的熔丝熔断了
B.断开S1、S2,再用试电笔检测三孔插座的左右两孔,氖管都发光
C.只断开S1,再用试电笔检测开关S1的两个接线柱,氖管都发光
D.只断开S2,再用试电笔检测开关S1的两个接线柱,氖管都发光
10.[2018·临河区模拟] 如图20-16所示是一条刚装好的家庭电路,在未装保险丝之前,有经验的电工师傅会先把灯泡
L0接在装保险盒的两个接线柱上。当只闭合开关S1时,L0正常发光;当只闭合S2时,L0不发光;当只闭合S3时,L0和L3发光
都偏暗。则下列判断正确的是(四只灯泡的额定电压均为220 V) ( )
图20-16
A.灯泡L1所在支路正常
B.灯泡L2所在支路断路
C.灯泡L3所在支路短路
D.装好保险丝,合上所有开关后,灯泡都能正常发光
二、作图题
11.如图20-17所示,请用笔画线代替导线,将图中元件接入家庭电路中,要求:①同时闭合声控开关和光控开关电灯才能
亮;②三孔插座单独接入。
图20-17
参考答案
1.C 2.B 3.A 4.D
5.C [解析] 台灯插入插座,闭合开关后,空气开关跳闸,说明电路中出现短路,B、D错误;若插头处短路,插入插座,还未
闭合开关,就会出现短路,A错误;若灯头内短路,闭合开关后,电路连通,出现短路,C正确。
6.C 7.B 8.A 9.B 10.B
11.如图所示
