【CN209837081U】一种可快速安装的路灯地基【专利】

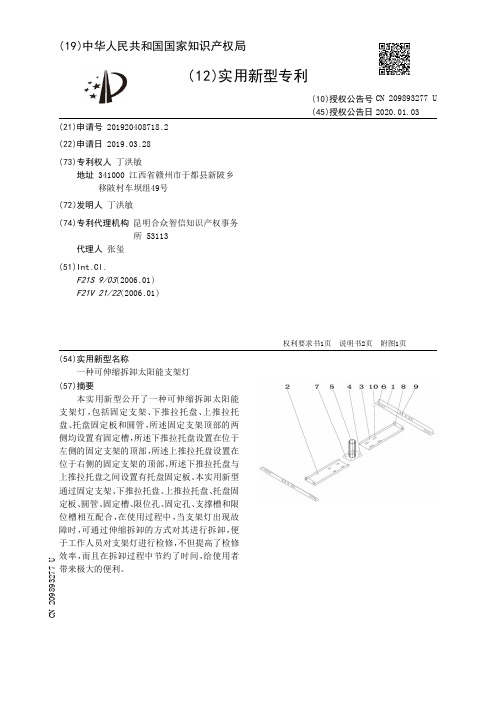

【CN209893277U】一种可伸缩拆卸太阳能支架灯【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920408718.2(22)申请日 2019.03.28(73)专利权人 丁洪敏地址 341000 江西省赣州市于都县新陂乡移陂村车坝组49号(72)发明人 丁洪敏 (74)专利代理机构 昆明合众智信知识产权事务所 53113代理人 张玺(51)Int.Cl.F21S 9/03(2006.01)F21V 21/22(2006.01)(54)实用新型名称一种可伸缩拆卸太阳能支架灯(57)摘要本实用新型公开了一种可伸缩拆卸太阳能支架灯，包括固定支架、下推拉托盘、上推拉托盘、托盘固定板和圆管，所述固定支架顶部的两侧均设置有固定槽，所述下推拉托盘设置在位于左侧的固定支架的顶部，所述上推拉托盘设置在位于右侧的固定支架的顶部，所述下推拉托盘与上推拉托盘之间设置有托盘固定板。
本实用新型通过固定支架、下推拉托盘、上推拉托盘、托盘固定板、圆管、固定槽、限位孔、固定孔、支撑槽和限位槽相互配合，在使用过程中，当支架灯出现故障时，可通过伸缩拆卸的方式对其进行拆卸，便于工作人员对支架灯进行检修，不但提高了检修效率，而且在拆卸过程中节约了时间，给使用者带来极大的便利。
权利要求书1页 说明书2页 附图1页CN 209893277 U 2020.01.03C N 209893277U权 利 要 求 书1/1页CN 209893277 U1.一种可伸缩拆卸太阳能支架灯，包括固定支架（1）、下推拉托盘（2）、上推拉托盘（3）、托盘固定板（4）和圆管（5），其特征在于：所述固定支架（1）顶部的两侧均设置有固定槽（6），所述下推拉托盘（2）设置在位于左侧的固定支架（1）的顶部，所述上推拉托盘（3）设置在位于右侧的固定支架（1）的顶部，所述下推拉托盘（2）与上推拉托盘（3）之间设置有托盘固定板（4），所述托盘固定板（4）顶部的四角处均开设有限位孔（7），所述托盘固定板（4）的顶部设置有圆管（5），所述下推拉托盘（2）和上推拉托盘（3）远离圆管（5）的一侧均开设有固定孔（8），所述固定支架（1）远离圆管（5）的一侧开设有支撑槽（9），所述下推拉托盘（2）与上推拉托盘（3）的底部均开设有限位槽（10）。

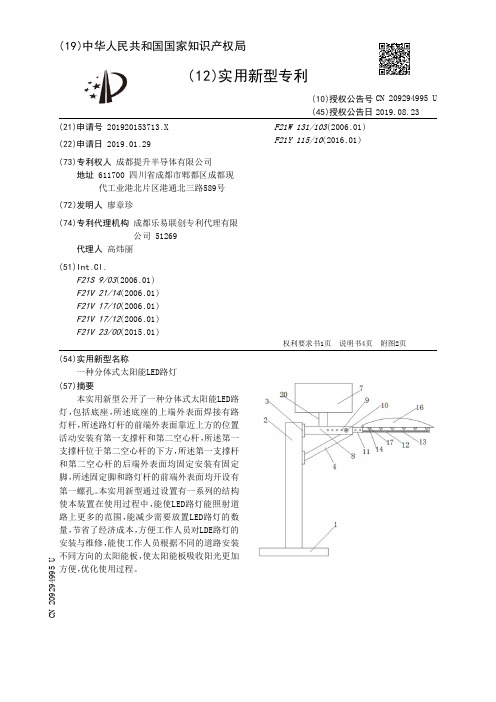

【CN209294995U】一种分体式太阳能LED路灯【专利】
( 12 )实 用新型专利
(21)申请号 201920153713 .X
(22)申请日 2019 .01 .29
(73)专利权人 成都提升半导体有限公司 地址 611700 四川省成都市郫都区成都现 代工业港北片区港通北三路589号
(72)发明人 廖章珍
(74)专利代理机构 成都乐易联创专利代理有限 公司 51269
2 .根据权利要求1所述的一种分体式太阳能LED路灯，其特征在于：所述上壳(16)的长 度大于底壳(12)的长度。
3 .根据权利要求1所述的一种分体式太阳能LED路灯，其特征在于：所述安装孔(14)和 安装柱 (17) 均与底壳 (12) 呈四十五 度倾斜 角 ，且安装柱 (17) 的 直径小于安装孔 (14) 的 直 径。
代理人 高炜丽
(51)Int .Cl . F21S 9/03(2006 .01) F21V 21/14(2006 .01) F21V 17/10(2006 .01) F21V 17/12(2006 .01) F21V 23/00(2015 .01)
( 54 )实用新型名称 一种分体式太阳能LED路灯
实用新型内容 [0003] 本实用新型的目的在于提供一种分体式太阳能LED路灯，以解决上述背景技术中 提出的问题。 [0004] 为实现上述目的，本实用新型提供如下技术方案：一种分体式太阳能LED路灯，包 括底座 ，所述底座的 上端外表面焊接有路灯杆 ，所述路灯杆的 前端外表面靠近上方的 位置 活 动安装有第一支撑杆 和第二空心杆 ，所述第一支撑杆位于第二空心杆的 下方 ，所述第一 支撑杆和第二空心杆的后端外表面均固定安装有固定脚，所述固定脚和路灯杆的前端外表 面均开设有第一螺孔 ，所述第一螺孔的内部活 动安装有第一螺栓 ，所述第二空心杆的内部 套接有第三支撑杆 ，所述 第二空 心杆 和第三支撑杆的 一 侧外表面 均开设有若干个 第二螺 孔 ，所述第二螺孔的内部活 动安装有第二螺栓 ，所述第三支撑杆的 前端外表面固定安装有 底壳 ，所述底壳的内部活动安装有灯板 ，所述底壳的下端外表面开设有散热孔 ，所述底壳的 上端外表面开设有若干个安装孔 ，所述底壳的 上端外表面靠近 后端的 位置固 定安装有转 轴 ，所述转轴的前端外表面活动安装有上壳 ，所述上壳的下端外表面固定安装有安装柱 ，所 述第二空心杆的上端外表面固定安装有第四支撑杆，所述第四支撑杆的上端外表面靠近中 间的位置固定安装有凸起柱，所述第四支撑杆的上端外表面活动安装有连接板，所述连接 板和第四支撑杆的上端外表面均开设有若干个第三螺孔，所述第三螺孔的内部活动安装有 第三螺栓，所述连接板的前端外表面固定安装有太阳能板。 [0005] 通过采用上述技术方案，使LED路灯能照射道路上更多的范围，减少需要放置LED 路灯的 数量 ，节省了经济成本 ，方便工作人 员对LDE路灯的 安装与维修 ，方便了工作人 员根 据不同的道路安装不同方向的太阳能板，使太阳能板吸收阳光更加方便。 [0006] 优选的，所述上壳的长度大于底壳的长度。 [0007] 通过采用上述技术方案，方便了工作人员掀开上壳，节省了工作人员打开上壳的 时间。 [0008] 优选的，所述安装孔和安装柱均与底壳呈四十五度倾斜角，且安装柱的直径小于 安装孔的直径。 [0009] 通过采用上述技术方案，方便了安装柱从安装孔内移出，方便工作人员对LDE路灯

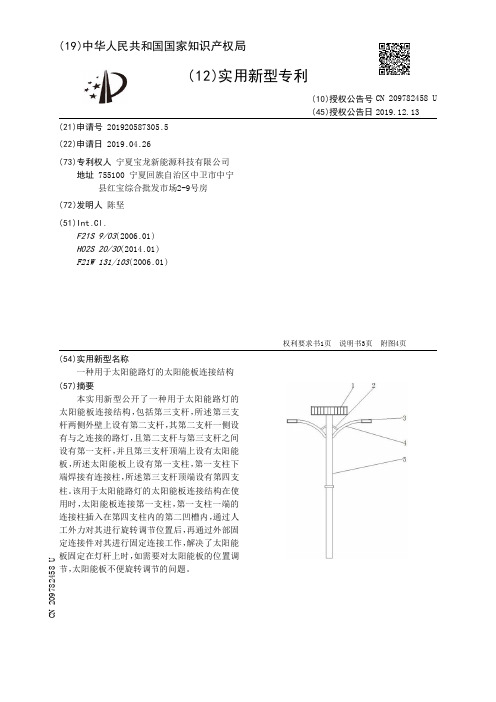

【CN209782458U】一种用于太阳能路灯的太阳能板连接结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920587305.5(22)申请日 2019.04.26(73)专利权人 宁夏宝龙新能源科技有限公司地址 755100 宁夏回族自治区中卫市中宁县红宝综合批发市场2-9号房(72)发明人 陈坚 (51)Int.Cl.F21S 9/03(2006.01)H02S 20/30(2014.01)F21W 131/103(2006.01)(54)实用新型名称一种用于太阳能路灯的太阳能板连接结构(57)摘要本实用新型公开了一种用于太阳能路灯的太阳能板连接结构，包括第三支杆，所述第三支杆两侧外壁上设有第二支杆，其第二支杆一侧设有与之连接的路灯，且第二支杆与第三支杆之间设有第一支杆，并且第三支杆顶端上设有太阳能板，所述太阳能板上设有第一支柱，第一支柱下端焊接有连接柱，所述第三支杆顶端设有第四支柱。
该用于太阳能路灯的太阳能板连接结构在使用时，太阳能板连接第一支柱，第一支柱一端的连接柱插入在第四支柱内的第二凹槽内，通过人工外力对其进行旋转调节位置后，再通过外部固定连接件对其进行固定连接工作，解决了太阳能板固定在灯杆上时，如需要对太阳能板的位置调节，太阳能板不便旋转调节的问题。
权利要求书1页 说明书3页 附图4页CN 209782458 U 2019.12.13C N 209782458U权 利 要 求 书1/1页CN 209782458 U1.一种用于太阳能路灯的太阳能板连接结构，包括第三支杆(5)，所述第三支杆(5)两侧外壁上设有第二支杆(4)，其第二支杆(4)一侧设有与之连接的路灯(3)，且第二支杆(4)与第三支杆(5)之间设有第一支杆(2)，并且第三支杆(5)顶端上设有太阳能板(1)，其特征在于：所述太阳能板(1)上设有第一支柱(6)，第一支柱(6)下端焊接有连接柱(16)，所述第三支杆(5)顶端设有第四支柱(11)，第四支柱(11)内开设有第二凹槽(17)，连接柱(16)卡合在第二凹槽(17)内。
【CN209926203U】一种多功能路灯【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920246181.4(22)申请日 2019.02.27(73)专利权人 李沛泽地址 450000 河南省郑州市惠济区古荥镇纪公庙村东街184号(72)发明人 李沛泽 (74)专利代理机构 郑州华智星知识产权代理事务所(普通合伙) 41145代理人 刘迪(51)Int.Cl.F21S 9/03(2006.01)F21V 33/00(2006.01)G09F 9/30(2006.01)G09F 9/33(2006.01)F21W 131/103(2006.01)F21Y 115/10(2016.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种多功能路灯(57)摘要本实用新型专利属于机械照明的领域，具体公开了一种多功能路灯，包括光源、灯杆、支撑臂和固定在地面上的基础预埋件，所述光源由多块LED显示屏并列铰接而成，所述LED显示屏上的二极管为白色二极管，所述LED显示屏的控制卡与外部电脑电连接，所述LED显示屏倾斜设置且LED 显示屏的发光面板斜向下，位于两端的LED显示屏分别通过支撑臂与折叠装置连接，所述折叠装置安装在在所述灯杆的顶端，所述灯杆的底端与基础预埋件连接。
本实用新型通过折叠装置控制多块铰接的LED板展开和折叠，展开后多块LED显示屏组成一个平面，宣传标语在LED显示屏上显示，当LED显示屏收缩折叠，LED显示屏上的白色二极管全亮，进行路灯照明使用，提高了对资源的高效利用。
权利要求书1页 说明书5页 附图2页CN 209926203 U 2020.01.10C N 209926203U权 利 要 求 书1/1页CN 209926203 U1.一种多功能路灯，其特征在于，包括光源(1)、灯杆(4)、支撑臂(2)和固定在地面上的基础预埋件，所述光源(1)由多块LED显示屏(101)并列铰接而成，所述LED显示屏(101)上的二极管为白色二极管，所述LED显示屏的控制卡与外部电脑电连接，所述LED显示屏(101)倾斜设置且LED显示屏(101)的发光面板斜向下，位于两端的LED显示屏(101)分别通过支撑臂(2)与折叠装置(3)连接，所述折叠装置(3)安装在所述灯杆(4)的顶端，所述灯杆(4)的底端与基础预埋件连接；所述折叠装置(3)包括第一丝杆(303)、底座(301)和一对螺母座(304)，所述底座(301)水平固定在灯杆(4)的顶端，所述底座(301)的中央部位固定有调节电机(302)，所述调节电机(302)的双向输出轴为左右向，所述双向输出轴上各连接一根第一丝杆(303)且两根第一丝杆(303)的螺旋方向相反，所述第一丝杆(303)通过轴承座(305)连接底座(301)，所述底座(301)上还设置有与第一丝杆(303)平行供螺母座(304)滑动的滑杆(306)，所述螺母座(304)一端旋合在第一丝杆(303)上，另一端通过设置的通孔套装在滑杆上，所述滑杆(306)的两端通过轴承座(305)连接底座(301)，所述支撑臂(2)的下端与螺母座(304)连接；所述LED显示屏(101)和调节电机与电源电连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920220284.3
(22)申请日 2019.02.21
(73)专利权人 北京奥普科星技术有限公司
地址 102300 北京市门头沟区石龙工业开
发区龙园路8号F3-10A号
(72)发明人 王峥 高利强 薛道荣
(74)专利代理机构 北京纽乐康知识产权代理事
务所(普通合伙) 11210
代理人 苏泳生
(51)Int.Cl.
E02D 27/42(2006.01)
(54)实用新型名称
一种可快速安装的路灯地基
(57)摘要
本实用新型涉及一种可快速安装的路灯地
基,包括桩型地基、拧入装置、切削刃和导向螺旋
叶片，桩型地基包括成型钢管和设置在成型钢管
一端的带孔法兰盘，切削刃设于成型钢管的另一
端，导向螺旋叶片设于成型钢管外缘，拧入装置
装置包括定位法兰盘和设置于定位法兰盘上的
手柄，定位法兰盘与带孔法兰盘可拆卸连接。
本
实用新型的有益效果：可简化地基结构，使地基
体积小，对环境影响小，减少材料成本，减少或不
用土建施工，节约施工费用、
缩短工期。
权利要求书1页 说明书2页 附图1页CN 209837081 U 2019.12.24
C N 209837081
U
权 利 要 求 书1/1页CN 209837081 U
1.一种可快速安装的路灯地基,其特征在于，包括桩型地基、拧入装置、切削刃（3）和导向螺旋叶片（4），所述桩型地基包括成型钢管（2）和设置在成型钢管（2）一端的带孔法兰盘（1），所述切削刃（3）设于成型钢管（2）的另一端，所述导向螺旋叶片（4）设于成型钢管（2）外缘，所述拧入装置装置包括定位法兰盘（6）和设置于定位法兰盘（6）上的手柄（5），所述定位法兰盘（6）与带孔法兰盘（1）可拆卸连接。
2.根据权利要求1所述的一种可快速安装的路灯地基,其特征在于，所述定位法兰盘（6）与带孔法兰盘（1）通过定位销钉（7）连接。
3.根据权利要求1所述的一种可快速安装的路灯地基,其特征在于，所述切削刃（3）包括尖状刃和管状刃。
2。
