霍尔效应
霍尔效应的讲解
例如，在测量磁场强度时需要使用霍尔传感器；在 设备时需要使用霍尔开关；在电力系统中需要使用 互感器；在通信系统中需要使用霍尔效应放大器等
6
研究价值
研究价值
01
霍尔效应的研究价值在于它为人们 提供了一种测量磁场和电流强度的 新方法，同时也有助于人们深入理
解电子在固体材料中的行为
03
这种现象就是霍尔效应
1
原理
原理
1
霍尔效应的原理可以用以下 公式表示：V=IRB，其中V是 电势差，I是电流强度，R是
霍尔常数，B是磁场强度
2
公式表明，当电流通过一个置 于磁场中的导体时，由于洛伦 兹力的作用，电子会向一侧偏 移，导致在该侧形成电势差
2
实验装置
实验装置
实验装置包括电源、磁 铁、导线、开关和电压 表等
磁场对电子运动的影响
因此，研究霍尔效应具有重要的意 义和价值
8
霍尔效应的应用
霍尔效应的应用
霍尔效应的应用 非常广泛，以下 是一些主要的应
用领域
1. 霍尔传感器
霍尔传感器是一种利 用霍尔效应的磁敏元 件，可以测量磁场强 度和方向。在工业自 动化、航空航天、交 通运输等领域，霍尔 传感器被广泛应用于 测量和控制系统
感谢同事以及舍友的帮助 感谢评审！
将导线放置在磁铁的两 极之间，接通电源后， 电流会通过导线并受到 磁场的作用，从而产生 霍尔效应
通过测量电势差和电流 强度，可以计算出霍尔 常数和磁场强度
3
现象描述
现象描述
在霍尔效应中，当电 流通过置于磁场中的 导体时，电子会向一 侧偏移，导致在该侧
形成电势差
01
这个电势差被称为 霍尔电压，其大小 与电流强度和磁场
霍尔效应的意义
霍尔效应的意义一、引言霍尔效应是指在磁场中，当电流流过一条导体时，导体两侧产生的电势差与磁场的关系。
这种效应是由美国物理学家爱德华霍尔在1879年首次发现的。
霍尔效应在现代物理学和电子工程中具有重要的应用价值。
本文将从理论和实际应用两个方面探讨霍尔效应的意义。
二、理论意义1、揭示了电荷的本质霍尔效应揭示了电荷的本质，即电荷是一种可以感受磁场的粒子。
当电流流过导体时，电荷受到磁场的影响，导致电荷的运动轨迹发生变化，从而产生电势差。
这种电势差可以用来测量磁场的强度和方向。
2、验证了洛伦兹力定律霍尔效应验证了洛伦兹力定律，即电荷在磁场中受到的力与电荷的速度和磁场的方向有关。
当电流流过导体时，电荷受到磁场的力，导致电荷的速度发生变化，从而产生电势差。
3、为磁场测量提供了一种新方法霍尔效应提供了一种新的测量磁场强度和方向的方法。
通过测量导体两侧的电势差，可以计算出磁场的强度和方向。
这种方法比传统的磁力计更加简便和精确。
三、实际应用1、传感器霍尔效应传感器是一种常用的传感器，可以用来测量磁场、电流、速度、位置等物理量。
这种传感器具有灵敏度高、响应速度快、精度高等优点，被广泛应用于汽车、电子设备、医疗器械等领域。
2、电源管理霍尔效应在电源管理中也有广泛的应用。
通过测量电流的大小和方向，可以实现电源的智能管理，提高电池的使用寿命和充电效率。
3、磁存储霍尔效应在磁存储中也有重要的应用。
磁存储器中的读写头就是利用霍尔效应测量磁场的变化，从而实现信息的读写。
四、结论霍尔效应是一种重要的物理现象，具有重要的理论意义和实际应用价值。
通过对霍尔效应的研究和应用，可以推动科学技术的发展，促进社会进步。
霍尔效应实验原理
霍尔效应实验原理霍尔效应是一种基于自然界中存在的霍尔电场的物理现象。
这个效应被发现于19世纪60年代，它的原理可以被广泛应用于测量电流、磁场和材料特性等领域。
本文将介绍霍尔效应的实验原理，并解释其应用和实验步骤。
一、实验原理霍尔效应是指当在导体中通过电流时，如果该导体处于磁场中，则会在导体两侧产生电位差。
这个电位差被称为霍尔电压，它与电流、磁场以及材料特性之间存在一定的关系。
实验中，我们使用一块具有霍尔效应的导体样品，将其置于一个磁场中，并通过导体施加一定大小的电流。
随着电流通过导体，霍尔电场会导致在导体两侧产生电势差。
这个电势差可以通过使用霍尔电势差测量装置进行测量，并由此得出霍尔系数和导体的特性。
二、实验设备和材料为了进行霍尔效应实验，我们需要准备以下设备和材料：1. 一块具有霍尔效应的导体样品（例如硅片）；2. 磁场产生器（例如电磁铁）；3. 不锈钢夹持器用于在样品上施加电流；4. 霍尔电势差测量装置（例如霍尔电压计）；5. 电流源（例如直流电源）；6. 笔记本电脑或数据记录仪。
三、实验步骤下面是进行霍尔效应实验的基本步骤：1. 将导体样品固定在一个稳定的位置，并确保它与磁场产生器之间的距离足够近；2. 使用不锈钢夹持器将电流引线连接到样品上的两个接点；3. 将霍尔电势差测量装置的电极放在样品两侧，并将其连接到笔记本电脑或数据记录仪上；4. 打开磁场产生器，并调节磁场的大小和方向；5. 打开电流源，使一定大小的直流电流通过样品；6. 记录测量装置上显示的霍尔电势差值，并随着磁场和电流大小的变化进行多组实验；7. 根据测量结果，计算出霍尔系数和导体的特性。
四、实验应用和意义霍尔效应的实验可以用于多个应用领域：1. 电流测量：通过测量霍尔电势差，可以准确测量通过导体的电流大小；2. 磁场测量：通过测量霍尔电势差和已知的电流大小，可以计算出磁场的强度和方向；3. 材料特性研究：不同类型的材料具有不同的霍尔系数，通过测量霍尔电势差可以研究材料的特性和性质。

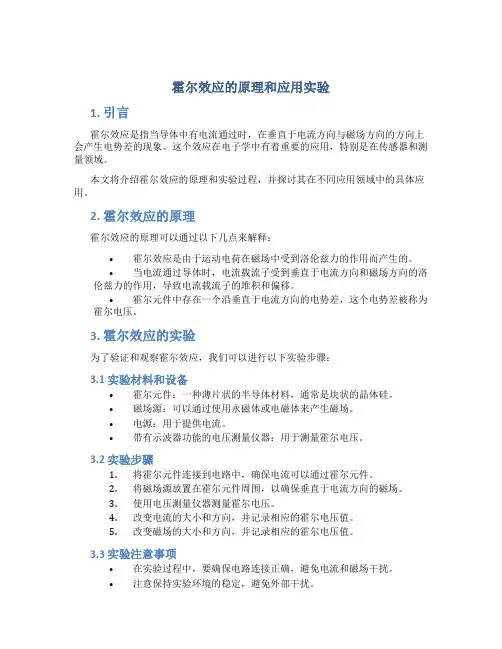

霍尔效应的原理和应用实验
霍尔效应的原理和应用实验1. 引言霍尔效应是指当导体中有电流通过时，在垂直于电流方向与磁场方向的方向上会产生电势差的现象。
这个效应在电子学中有着重要的应用，特别是在传感器和测量领域。
本文将介绍霍尔效应的原理和实验过程，并探讨其在不同应用领域中的具体应用。
2. 霍尔效应的原理霍尔效应的原理可以通过以下几点来解释：•霍尔效应是由于运动电荷在磁场中受到洛伦兹力的作用而产生的。
•当电流通过导体时，电流载流子受到垂直于电流方向和磁场方向的洛伦兹力的作用，导致电流载流子的堆积和偏移。
•霍尔元件中存在一个沿垂直于电流方向的电势差，这个电势差被称为霍尔电压。
3. 霍尔效应的实验为了验证和观察霍尔效应，我们可以进行以下实验步骤：3.1 实验材料和设备•霍尔元件：一种薄片状的半导体材料，通常是块状的晶体硅。
•磁场源：可以通过使用永磁体或电磁体来产生磁场。
•电源：用于提供电流。
•带有示波器功能的电压测量仪器：用于测量霍尔电压。
3.2 实验步骤1.将霍尔元件连接到电路中，确保电流可以通过霍尔元件。
2.将磁场源放置在霍尔元件周围，以确保垂直于电流方向的磁场。
3.使用电压测量仪器测量霍尔电压。
4.改变电流的大小和方向，并记录相应的霍尔电压值。
5.改变磁场的大小和方向，并记录相应的霍尔电压值。
3.3 实验注意事项•在实验过程中，要确保电路连接正确，避免电流和磁场干扰。
•注意保持实验环境的稳定，避免外部干扰。
4. 霍尔效应的应用实验霍尔效应在各个领域都有着广泛的应用，下面列举几个常见的应用实验：4.1 磁场测量通过测量霍尔电压可以得到与磁场强度相关的信息。
可以使用霍尔元件制作磁场传感器，用于测量磁场强度的大小和方向。
4.2 电流测量通过对霍尔元件施加恒定的磁场，可以用霍尔电压来测量通过导体的电流。
4.3 速度测量通过将霍尔元件安装在旋转物体上，可以测量旋转物体的速度。
当物体转动时，霍尔电压的变化与物体的速度成正比。
4.4 位置测量通过将霍尔元件安装在运动物体上，可以测量物体的位置。
霍尔效应解释
霍尔效应解释
霍尔效应是指在某些材料的导电过程中，当通过导体的电流与磁场垂直时，会在导体两侧产生电压差现象。
这种现象被称作霍尔效应，它是一种基于洛伦兹力和电子自旋的现象。
霍尔效应的解释可以从两个方面来理解。
首先，从经典电动力学的角度来看，当电流流过导体时，导体内部的电荷将受到磁场的作用而向一侧偏移。
这种偏移会导致在导体两侧产生电势差，也就是霍尔电势。
其次，从量子力学的角度来看，霍尔效应可以理解为电子自旋所导致的磁矩在磁场中受到作用力，从而沿着磁场方向分裂成两个能级。
当电流通过导体时，这两个能级的电子数量会发生变化，从而导致在导体两侧产生电势差。
总之，霍尔效应是一种基于磁场和电流交互作用的现象，它在磁学、半导体和电子学等领域都有广泛的应用。
- 1 -。
霍尔效应
霍尔效应是电磁效应的一种，这一现象是美国物理学家霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机制时发现的。
当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象就是霍尔效应。
这个电势差也被称为霍尔电势差。
在导体上外加与电流方向垂直的磁场，会使得导体中的电子与空穴霍尔效应受到不同方向的洛伦兹力而在不同方向上聚集，在聚集起来的电子与空穴之间会产生电场，此电场将会使后来的电子和空穴受到电场力的作用而平衡掉磁场对其产生的洛伦兹力，使得后来的电子和空穴能顺利通过不会偏移，此称为霍尔效应。
而产生的内建电压称为霍尔电压。
方便起见，假设导体为一个长方体，长度分别为a、b、d，磁场垂直ab平面。
电流经过ad，电流I = nqv(ad)，n为电荷密度。
设霍尔电压为VH，导体沿霍尔电压方向的电场为VH / a。
设磁场强度为B。
洛伦兹力f=qE+qvB/c(Gauss 单位制)电荷在横向受力为零时不在发生横向偏转，结果电流在磁场作用下在器件的两个侧面出现了稳定的异号电荷堆积从而形成横向霍尔电场E= - vB/c由实验可测出E= UH/W 定义霍尔电阻为RH= UH/I =EW/jW= E/jj = q n vRH=-vB/c /(qn v)=- B/(qnc)UH=RH I= -B I /(q n c)这部分大学物理有做过，我就觉得那时实验原理就已经讲解得很清楚了，大家可以回顾回顾【原理】１）霍耳效应图１９—１霍尔效应霍耳效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。
对于图１９—１所示的半导体试样，若在ｘ方向通以电流ＩS，在ｚ方向加磁场Ｂ，则在ｙ方向即试样Ａ、Ａ′电极两侧就开始聚积异号电荷而产生相应的附加电场。
霍尔效应
定义1： 定义 ： 在物质中任何一点产生的感应电场强度与电流密度 和磁感应强度之矢量积成正比的现象。 定义2： 定义 ： 通过电流的半导体在垂直电流方向的磁场作用下， 在与电流和磁场垂直的方向上形成电荷积累和出现 电势差的现象。
霍尔效应在1879年被E.H. 霍尔发现，它定义了磁场 和感应电压之间的关系，这种效应和传统的感应效果 完全不同。当电流通过一个位于磁场中的导体的时候， 磁场会对导体中的电子产生一个横向的作用力，从而 在导体的两端产生电压差。 虽然这个效应多年前就已 经被大家知道并理解，但基于霍尔效应的传感器在材 料工艺获得重大进展前并不实用，直到出现了高强度 的恒定磁体和工作于小电压输出的信号调节电路。根 据设计和配置的不同， 霍 尔效应传感器可以作 为 开/关传感器或者线性 传 感器。
霍尔效应
霍尔效应测量螺线管磁场霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应。
1879年美国霍普金斯大学研究生霍尔在研究金属导电机构时发现了这种电磁现象，故称霍尔效应。
随着半导体材料和制造工艺的发展，人们利用半导体材料制成霍尔元件，由于它的霍尔效应显著而得到实用和发展。
现在人们利用霍尔效应制成测量磁场的磁传感器，广泛用于电磁测量，非电量检测、电动控制和计算装置方面。
在电流体中的霍尔效应也是目前在研究中的“磁流体发电”的理论基础。
近年来，霍尔效应不断有新发现。
1980年原西德物理学家冯·克利青（K.Von Klitzing ）研究二维电子气系统的输运特性，在低温和强磁场下发现了量子霍尔效应，这是凝聚态物理领域最重要的发现之一。
目前对量子霍尔效应正在进行深入研究，并取得了重要应用，例如用于确定电阻的自然基准，可以极为精确地测量光谱精细结构常数等。
在磁场、磁路等磁现象的研究和应用中，霍尔效应及其元件是不可缺少的，利用它观测磁场直观、干扰小、灵敏度高，本实验利用霍尔效应测量螺线管的磁场。
[实验目的]1、了解霍尔效应原理2、测绘霍尔元件的V H -I S ，V H -I 曲线，了解霍尔电势差V H 与霍尔元件工作电流I S ，励磁电流I 之间的关系及计算霍尔元件的灵敏度K H 。
3、利用霍尔效应测量螺线管磁场分布。
4、学习用“对称交换测量法”消除负效应产生的系统误差。
[实验原理]1、霍尔效应运动的带电粒子在磁场中受洛仑兹力的作用而偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如图1所示，磁场B 位于Z 的正向，与之垂直的半导体薄片上沿X 正向通以工作电流s I ，假设载流子为电子（N 型半导体材料），它沿着与电流s I 相反的X 负向运动。
洛伦兹力用矢量式表示为：L f =-e V ·B （1）式中e 为电子电量，V 为电子运动平均速度，B 为磁感应强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一 实 验 报 告
一.实验题目:通过霍尔效应测量磁场 二.实验目的:通过用霍尔元件测量磁场,判断霍尔元件截流子的类型,计算载流子的浓度和迁 移速率.以及了解霍尔效应测试中的各种副效应及消除的方法. 三.实验原理: 1.通过霍尔效应测量磁场. FB=quB.其中B为磁场强度.u为截流子速度.FB为洛仑兹力.无论截流子是负电荷还是正电荷,FB的方向均沿x方向,在此力的作用下,载流子发生偏移,产生电荷积累,从而在薄片B.B'两侧产生一个电位差VBB',形成一个电场E,电场使载流子又受一个与FB方向相反的电场力FE,FE=qE=qVBB'/b.其中b为薄片宽度,FE随电荷积累增多而增大,当达到稳恒状态时,两个力平衡,FE=FB,即:quB=qVBB'/b.这时,在B,B'两侧建立的电场称为霍尔电场,相应的电压称霍尔电压,电极B,B'称为霍尔电极. 实验装置图 另一方面,设载流子浓度为n,薄片厚度为d,则电流强度I与u的关系为:I=bdnqu或u=I/bdnq.所以,有VBB'=IB/nqd.令R=1/nq.则VBB'=RIB/d.式中R称为霍尔系数,它体现了材料的霍尔效应的大小.根据霍尔效应制作的元件称为霍尔元件.令KH=R/d=1/nqd,称为霍尔元件灵敏度,I称为控制电流. 在实际应用中,伴随霍尔效应还经常存在着其他效应.例如由于实际上载流子迁移速度u服从统计分布规律,这样使得一侧高速载流子较多,相当于温度较高,另一侧低速载流子较多,相当于温度较低,这种横向的温差就产生温差电动势VE,这种现象称为爱延好林效应.实际应用中一般采用交流电来减小因爱延好森效应而产生的测量误差. 2.电磁铁的磁场.
2021010SlSl
NI
B
. 2SoBH . N为线圈匝数.l1为平均周长,l2为气隙长度.S1,S2分别为电磁铁及气隙面积.μ为相对磁导率. ∵S1=S2=S.∴有
21INIloH
.
四.实验数据处理: 二
霍尔片尺寸:L=3.0mm,b=4.0mm,d=0.50mm. B'=6400 GS/A. 1).IM固定为0.45A. 当IM固定为0.45A时通过改变IS得到的相应的电压值表
IS(mA) V1(mV) V2(mV) V3(mV) V4(mV) +B +IS -B +IS -B -IS +B -IS 0.5 2.20 -2.21 2.20 -2.21 1.0 4.42 -4.41 4.42 -4.42 1.5 6.61 -6.60 6.60 -6.61 2.0 8.79 -8.80 8.80 -8.79 2.5 11.03 -11.05 11.05 -11.03 3.0 13.23 -13.25 13.25 -13.23 3.5 15.42 -15.43 15.42 -15.41 4.0 17.63 -17.65 17.66 -17.63 4.5 19.84 -19.86 19.87 -19.83 *其中由于实验桌是一号桌,测量4.5时超过了量程,故没有得到相应的数据. 由以上数据可得到相应的下面的电压平均值. 当IM固定为0.45A时通过改变IS得到的相应的电压平均值表 IS(mA) 0.5 1.0 1.5 2.0 2.5 V(mV) 2.25 4.51 6.74 8.97 11.21 IS(mA) 3.0 3.5 4.0 4.5 V(mV) 13.44 15.64 17.88 19.97 由以上得到的电压平均值可绘出相应的VBB'--IS的关系曲线图如下:
0.00.51.01.52.02.53.03.54.04.50.00.51.01.52.02.53.03.54.04.52007-11-28 21:23:56
B Linear Fit of Data1_B
IS(mA)
V(mV)
当IM固定为0.45A时通过改变IS得到的相应的V-IS关系曲线 Linear Regression for Data1_B: Y = A + B * X 三
Parameter Value Error ------------------------------------------------------------ ------------------------------------------------------ A 0.02 0.00801 R SD N P B 4.47667 0.00317 ----------------------------------------------------- ------------------------------------------------------------ 1 0.01027 8 <0.0001 2).IS固定为4.5mA. 当IS固定为4.5mA时通过改变IM得到的相应的电压值表
IM(A) V1(mV) V2(mV) V3(mV) V4(mV) +B +IS -B +IS -B -IS +B -IS 0.05 2.00 -2.24 2.20 -1.99 0.10 4.11 -4.29 4.26 -4.10 0.15 6.25 -6.35 6.41 -6.23 0.20 8.39 -8.53 8.56 -8.38 0.25 10.62 -10.70 10.72 -10.61 0.30 12.98 -13.05 13.07 -12.90 0.35 15.16 -15.32 15.34 -15.18 0.40 17.43 -17.58 17.62 -17.46 0.45 19.75 -19.89 19.92 -19.83 *其中由于实验桌是一号桌,测量0.45时超过了量程,故没有得到相应的数据. 由以上数据可得到相应的下面的电压平均值. 当IS固定为4.5mA时通过改变IM得到的相应的电压平均值表 IM(A) 0.05 0.10 0.15 0.20 0.25 V(mV) 2.18 4.27 6.40 8.61 10.81 IM(A) 0.30 0.35 0.40 0.45 V(mV) 13.19 15.47 17.81 19.96 由以上得到的电压平均值可绘出相应的VBB'--IS的关系曲线图如下: 四
0.000.050.100.150.200.250.300.350.400.45024681012141618202007-11-28 18:35:17
B Linear Fit of Data1_B
IM(A)
V(mV)
当IS固定为4.5mA时 通过改变IM得到的相应的V--IM关系曲线 Linear Regression for Data1_B: Y = A + B * X Parameter Value Error ------------------------------------------------------------ ------------------------------------------------------ A -0.22786 0.09646 R SD N P B 44.75714 0.38205 ------------------------------------------------------ ------------------------------------------------------------ 0.99978 0.1238 8 <0.0001
3).当B=0时,即断开电磁铁励磁电路K1,使气隙的磁场为零.调节I为0.1mA,用电位计测出不等位电势VS=(|-8.80|+|8.83|)/2=8.815mV.
4).由实验中的指南针可得到线圈产生的磁场及电流方向如图所示. Z 假设霍尔片为正电荷导电型,则由洛仑兹力的作用,正电荷会集中在 板的下方,上方为负电荷,由于实验中的红线(上方)接负极,所以理因 I 得到的电压值为正值,而实验中得到的电压值为负值,这与假设所得 结果相反,所以假设不成立,那么霍尔片应为负电荷导电型. O Y B X 5).计算霍尔系数RH: 由第一个图的曲线可知,
47667.4SH
I
V
, IM=0.450A, 五
由第二个图的曲线可知，210*4757.4MHIV，AIS310*5.4 CmtIIdVRMSHH333432''10*7703.710*5.4*10*640010*5.0*10*4757.4**
*
所以：CmRRRHHH33327703.77720.710*7712.710*2 6)、计算载流子浓度n: 321193/10*0425.810*6.1*10*7712.71*1mqRnH
7)、计算:
msdbVLIcbS016.1710*5.0*10*0.4*10*815.810*0.3*10*1.0**
*
33333
8)、计算迁移率: AmRH21310*322.110*7712.7*016.17*
思考题（答案）： 1.若磁场不恰好与霍尔元件片的法线一致,对测量结果会有何影响?如何用实验的方法判断B与元件法线是否一致?
答:若磁场与霍尔原件片的法线不一致，则在BB方向上载流子受到的洛仑兹力减小，从而
BB两端的电压绝对值减小导致HV减小，HR减小，n增大，增大。若B与原件不垂直，
所以在前后面和左右面上会有霍尔电压的存在，前后面可以直接加上导线进行测量电压，可以利用此原理来检测B与原件是否垂直. 2.若霍尔元件片的几何尺寸为4mm*6mm,即控制电流两端距离为6mm.而电压两端距离为4mm,问此霍尔片能否测量截面积为5mm*5mm的气隙的磁场? 答:可以的.因为4mm<5mm,这样一来,仍然会使电子因洛仑兹力的作用而在让正负电荷在两极积累而形成霍尔效应.这与6mm无关.实际上只需电压两端距离小于磁场的尺寸即可. 3.能否用霍尔元件片测量交变磁场? 答:可以的.因为霍尔效应建立所需的时间很短(约10-12~10-14s),因此使用霍尔元件片可以用来测量交变磁场.只是使用交流电时,所得的霍尔电压也是交变的,此时的I及VBB'应理解为其有效值.
