变电站埋件及预留洞口施工专项方案

合集下载

水电安装预留预埋施工方案

水电安装预留预埋施工方案

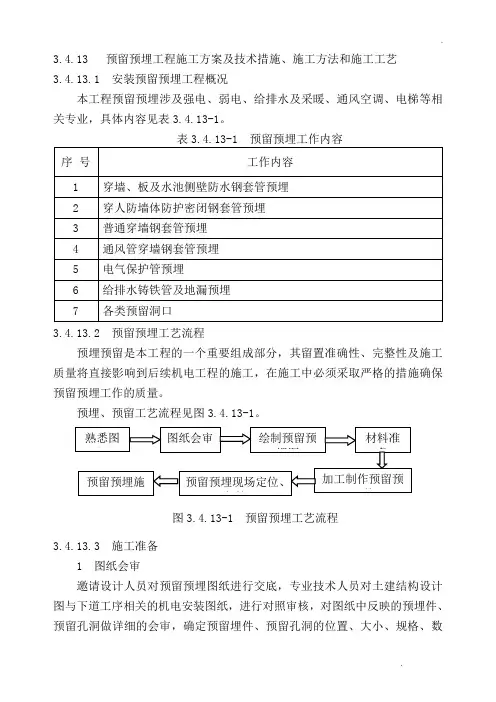

3.4.13 预留预埋工程施工方案及技术措施、施工方法和施工工艺3.4.13.1 安装预留预埋工程概况本工程预留预埋涉及强电、弱电、给排水及采暖、通风空调、电梯等相关专业,具体内容见表3.4.13-1。

表3.4.13-1 预留预埋工作内容3.4.13.2 预留预埋工艺流程预埋预留是本工程的一个重要组成部分,其留置准确性、完整性及施工质量将直接影响到后续机电工程的施工,在施工中必须采取严格的措施确保预留预埋工作的质量。

预埋、预留工艺流程见图3.4.13-1。

3.4.13.3 施工准备1 图纸会审邀请设计人员对预留预埋图纸进行交底,专业技术人员对土建结构设计图与下道工序相关的机电安装图纸,进行对照审核,对图纸中反映的预埋件、预留孔洞做详细的会审,确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合,将预埋件、预留孔洞绘制成图,由专人负责技术指导、检查,作好技术交底工作。

2 资源准备资源准备详见表3.4.13-2。

表3.4.13-2 资源准备表3.4.13.4 施工技术要求1 钢套管预埋施工技术要求钢套管预留预埋施工,主要采用形式、安装方法、要求见表3.4.13-3。

2 人防简介及管线预埋施工技术要求本工程人防防护类别为甲类,抗力等级为核5级、常5级,防护等级为丁级,工程类别为配套工程,战时用途为物资库,平时用途为汽车库,位于地下室3层,人防建筑面积为9941m2,人防通道及口部面积为170.2m2,分为3个防护单元,6个抗爆单元。

1)人防电气套管的制作安装及管线敷设人防电气套管预埋及管线敷设见表3.4.13-4。

表3.4.13-4 人防电气套管预埋及管线敷设大样2) 人防管道套管的制作安装人防管道套管预埋管主要分为穿墙和穿过楼板两种,具体情况详见表3.4.13-5。

表3.4.13-5 电气套管预埋及管线敷设大样3) 人防风管预埋短管的制作安装人防预埋套管(短管)施工,套管(短管)采用3mm钢板卷制,翼环采用5mm钢板双面满焊。

电气管线预留预埋专项施工方案

电气管线预留预埋专项施工方案

电气管线预留预埋专项施工方案在建筑工程中,电气管线预留预埋是一个重要的环节,它直接关系到后期电气设备安装的顺利进行和工程质量的好坏。

为了确保电气管线预留预埋工作的质量和效率,需要制定专门的施工方案。

1. 施工前准备在正式进行电气管线预留预埋工作之前,施工单位应当做好充足的准备工作。

首先,要对工程图纸进行仔细审查,确定预埋管线的种类、规格、布置位置等重要参数。

其次,需要准备好各类施工机具、设备和人员,以确保施工工作的顺利进行。

2. 施工方案制定在进行电气管线预留预埋工作时,施工单位必须制定详细的施工方案,包括施工步骤、安全措施、质量要求等内容。

施工方案应当经过相关部门的审核批准后,方可实施。

3. 施工流程3.1 清理施工现场在进行电气管线预留预埋工作之前,需要清理施工现场,将杂物、垃圾等清理干净,确保施工环境整洁。

3.2 进行布线标定根据工程图纸要求,进行电气管线的布线标定工作,确定管线的走向、位置等信息。

3.3 预留管线开挖根据标定好的位置,进行预留管线的开挖工作,确保管线的通畅和准确。

3.4 管线预埋将电气管线准确地预埋到指定位置,并进行固定,确保管线的稳固和安全。

4. 质量验收在电气管线预留预埋工作完成后,需要进行质量验收。

验收人员应当对管线的位置、规格、固定等情况进行检查,确保工作符合相关标准和要求。

5. 安全措施在进行电气管线预留预埋工作时,必须严格遵守相关安全规定,穿戴好安全装备,正确使用施工机具,确保施工人员的安全。

6. 环境保护在进行电气管线预留预埋工作时,应当注意保护施工现场周边的环境,不污染空气、水源等自然资源,做到环保施工。

通过以上详细的电气管线预留预埋专项施工方案,可以有效地指导施工单位进行电气管线预留预埋工作,保证工程质量和施工安全。

变电站土建施工方案

变电站土建施工方案

变电站土建施工方案一、引言变电站土建施工是变电站建设中不可或缺的重要环节。

土建施工质量的好坏直接影响着变电站的安全运行和工程的成败。

本文将针对变电站土建施工方案进行详细的阐述,以确保施工过程中质量的可控性和安全的可靠性。

二、施工前期准备工作2.1 土建工程设计土建工程设计是土建施工的基础,需根据变电站运行要求和场地情况综合考虑。

在设计阶段,应充分考虑土质情况、地基承载能力、地下水位以及自然灾害等因素。

设计方案需满足变电站设备安装和运维的需求,并考虑施工方便性。

2.2 施工人员选拔和培训施工人员的素质和技术水平是保证工程质量的关键。

招募具备相关经验和技能的施工人员,并进行专业培训和安全教育,确保其具备安全操作和应急处理的能力。

2.3 施工材料准备准备施工所需的材料和设备,对所有材料进行严格的检查和验收,确保其符合相关的规定和标准。

2.4 安全管理与监控制定完善的安全管理方案,加强施工现场的安全监控,确保施工期间无事故发生。

及时处理并记录所有的安全违规行为,并采取防止类似事故再次发生的措施。

三、施工过程3.1 土地平整根据设计方案,对变电站场地进行清理和平整。

清除杂草、石块等障碍物,确保施工区域干净整洁,便于后续施工进行。

3.2 基础施工根据设计方案进行变电站的基础施工。

包括浇筑混凝土基础、铺设钢筋骨架以及安装预埋件等工作。

充分考虑地基承载能力和地下水位,确保基础的稳定和可靠。

3.3 主体结构施工主体结构施工是变电站土建施工的关键环节,包括建立主体结构、搭建钢架、封顶等工作。

在施工过程中注意安全,遵循相关的规范和标准,确保主体结构的稳定和牢固。

3.4 配套设施施工根据设计方案,进行变电站的配套设施施工。

包括建设办公楼、生活区、管道通道、排水系统等。

施工过程中,要保证施工质量和安全,确保配套设施的完善和高效运行。

四、施工质量控制措施4.1 施工过程监控通过现场监控和检测仪器,对施工过程进行监控和记录。

水电安装预留预埋施工方案

水电安装预留预埋施工方案

3.4.13 预留预埋工程施工方案及技术措施、施工方法和施工工艺3.4.13.1 安装预留预埋工程概况本工程预留预埋涉及强电、弱电、给排水及采暖、通风空调、电梯等相关专业,具体内容见表3.4.13-1。

表3.4.13-1 预留预埋工作内容预埋预留是本工程的一个重要组成部分,其留置准确性、完整性及施工质量将直接影响到后续机电工程的施工,在施工中必须采取严格的措施确保预留预埋工作的质量。

预埋、预留工艺流程见图3.4.13-1。

3.4.13.3 施工准备1 图纸会审邀请设计人员对预留预埋图纸进行交底,专业技术人员对土建结构设计图与下道工序相关的机315电安装图纸,进行对照审核,对图纸中反映的预埋件、预留孔洞做详细的会审,确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合,将预埋件、预留孔洞绘制成图,由专人负责技术指导、检查,作好技术交底工作。

2 资源准备资源准备详见表3.4.13-2。

表3.4.13-2 资源准备表1 钢套管预埋施工技术要求钢套管预留预埋施工,主要采用形式、安装方法、要求见表3.4.13-3。

316表3.4.13-3 预埋套管的安装方法及要求3173182 人防简介及管线预埋施工技术要求本工程人防防护类别为甲类,抗力等级为核5级、常5级,防护等级为丁级,工程类别为配套工程,战时用途为物资库,平时用途为汽车库,位于地下室3层,人防建筑面积为9941m2,人防通道及口部面积为170.2m2,分为3个防护单元,6个抗爆单元。

1)人防电气套管的制作安装及管线敷设人防电气套管预埋及管线敷设见表3.4.13-4。

表3.4.13-4 人防电气套管预埋及管线敷设大样人防管道套管预埋管主要分为穿墙和穿过楼板两种,具体情况详见表3.4.13-5。

319表3.4.13-5 电气套管预埋及管线敷设大样320人防预埋套管(短管)施工,套管(短管)采用3mm钢板卷制,翼环采用5mm钢板双面满焊。

预埋风管型号与施工图一一对应。

电气管线预留预埋专项施工方案

电气管线预留预埋专项施工方案

第一节电气管线预留预埋专项施工方案一、电气管路敷设1.电气线管楼板内暗敷设本工程电气管线预留预埋工作主要有:强电预留预埋,避雷装置安装,消防电工程预留预埋,空调电工程预留预埋。

电气预埋电线管主要采用镀锌钢管紧定式暗敷。

其中消防电管的保护层的厚度不小于30mm。

电线管的接地采用专用的接地卡连接。

暗埋钢管采用丝扣连接,管箍内两管口应对接平齐.电线管与接线盒之间采用锁紧螺母固定。

电线管的弯曲半径应为管内径的6倍以上,且钢管弯曲处不出现凹凸和裂缝.用铁丝将暗敷的电线管与结构钢筋绑扎牢固,管端用堵头堵实以防杂物进入管内。

开关、插座以及灯具的位置安装接线盒,接线盒的位置应准确。

电线管,线盒暗敷设示意图符号说明:1-楼板2-电线管3-模板4—锁母5—自攻螺丝6—接线盒7—护口8—接地卡9—跨接线同时,认真熟悉电施设计施工图和技术交底,找准部位,密切配合结合,根据电施设计施工图及施工工艺标准和电施作业指导书的要求进行电气预埋管、箱(盒)的施工配合;预埋电管在施工前应按要求对管道内壁进行除锈,其具体方法如下:用钢丝刷,两头各绑一根铁丝,穿过管子,来回拉动钢丝刷清除,除锈后的钢管内灌刷红丹漆晾干备用。

大于Ф32的钢管须采用液压(电动)弯管机弯制或采用成品弯头.≤Φ25的钢管可采用弯管器弯制.钢管弯曲处不应出现凹凸和裂缝,弯扁程度不应大于管外径的10%。

对钢管的允许弯曲半径应符合以下标准:(见下表)条件弯曲半径与钢管外径之比明配 6明配只有一个弯时 4暗配10埋设于地下或楼板内时10钢管之间的连接采用套管连接.套管长度为连接管外径的1.5—3倍;连接管的对口处应在套管的中心,焊口应焊接牢固、严密。

为保证开关、插座盒预埋成活率,在各开关、插座盒的位置预埋自制木盒,并根据不同功能或系统做好标识;盒内用泡沫塑料填充,以保证工程施工质量。

对于地面插座盒预埋时,应将盒口留出砼面1。

5~2cm,以便于后期施工时依靠地插座本身可调余量与地面找平。

预留洞施工方案

预留洞施工方案

预留洞施工方案1. 引言预留洞施工是在建筑施工过程中,为后续的管道、电缆等设施预留必要的开孔或通道。

该方案将详细介绍预留洞施工的目的、步骤、注意事项和施工流程。

2. 目的预留洞施工的主要目的是为后续的设施安装、维修和更换提供便利。

通过提前预留洞口,可以避免在建筑物完工后再次打孔,减少对建筑结构的影响,提高施工效率。

3. 步骤3.1 确定预留位置在进行洞口施工之前,需要根据设计要求和实际需求,确定预留的位置和尺寸。

通常需要考虑管道或电缆的走向、数量和所需空间等因素。

3.2 施工准备在进行施工之前,必须进行施工准备工作。

包括清理施工区域,确保施工现场安全、整洁,并准备必要的施工材料和设备。

3.3 施工方案选择根据预留洞的需求和具体情况,选择适当的施工方案。

常见的施工方案包括使用锯具或钻具进行开孔、采用设备进行冲孔或采用预制孔板等。

3.4 洞口施工根据选择的施工方案,按照设计要求进行洞口施工。

在施工过程中,要确保施工质量,避免对周围结构和环境造成不必要的损坏。

3.5 完工验收施工完成后,对洞口施工进行验收。

验收包括对施工质量、尺寸和位置等进行检查,确保洞口符合设计要求和施工标准。

4. 注意事项预留洞施工需要注意以下事项:•需要提前进行详细的设计和方案确定,确保洞口满足后续设施的需求。

•施工过程中要注意施工现场安全,确保工人的人身安全。

•施工材料和设备要符合相关标准和规定,确保施工质量。

•施工前要清理施工区域,避免影响正常施工或造成不必要的损坏。

•施工完成后,要及时进行验收,确保洞口符合设计要求和施工标准。

5. 施工流程以下是预留洞施工的基本流程:1.确定预留位置和尺寸。

2.进行施工准备工作,包括清理施工区域和准备施工材料。

3.选择适当的施工方案。

4.按照设计要求进行洞口施工。

5.完成洞口施工后进行验收。

6.如有问题,进行修复和整改。

7.完工并做好记录和整理。

6. 总结预留洞施工是建筑施工中重要的一环,对于后续设施的安装和维护至关重要。

变电站设备基础埋件安装施工工法

变电站设备基础埋件安装施工工法1.前言钢预埋件预埋在建筑业广泛应用,为电气设备支座提供连接点。

采用固定螺栓架(可调)进行预埋件的安装。

釆用此方法使设备安装做到了设备和埋件的直接连接(无垫铁)。

2.工法特点本工法可有效控制埋件位置、标高及平整度的精确度,提高设备的安装质量,提高埋件预埋施工速度,实用性强,所需设备少,缩短预埋时间。

3.适用范围变电站设备基础埋件安装埋件预埋。

4.工艺原理电气设备底座通过与预埋件焊接和螺栓连接固定,采用制作槽钢支架定位,运用经纬仪和水准仪整体控制网校核的方法确定埋件位置,保证埋件的位置准确、平整加快施工速度。

5.施工工艺流程及操作要点基础埋件的施工工艺安装流程基础钢筋绑扎一基础模板封模一槽钢支架定位一埋件放置一位置校核调整一螺栓固定一浇筑混凝土一埋件校核调整。

基础顶钢板埋件的安装相对容易,在基础钢筋绑扎及及模板封模后,先组装形成固定螺栓架(可调),螺栓架应有一定的刚度和稳定性。

在埋件的四个角上焊接上全丝牙的螺杆。

固定架可根据预埋件安装位置和大小制作。

为了准确控制预埋件面高程,固定架应高于埋件300mmo埋件螺杆与固定架用螺帽连接好。

用经纬仪校正埋件的位置,水准仪校正埋件标高及平整度用螺帽调整。

埋件平整度控制在2mm以内。

混凝土浇筑后再对每块埋件的平整度进行复核。

埋件调平后拧紧螺帽。

预埋件的操作要点5. 2. 1建立统一的控制轴线网。

针对施工测量工具不同,测量方法不一,使用经纬仪、水准仪放线轴线控制统一,并结合原地面测量控制网,在场地上直接布设测量控制网,进一步放样出所有必需的施工测量控制点,作为基础及埋件施工控制和校核的依据。

埋件长边大于200mm采用4根螺杆固定,长边600mm,采用6根螺杆固定。

其他采用的螺栓间距不大于600mmo土建埋件的累计误差对设备安装影响较大,埋件安装前先复核控制轴线,控制点标高,每个场地统一釆用同一个控制点。

控制埋件最大偏差在3mm以内。

机电预留预埋专项施工方案

机电预留预埋专项施工方案(一)配合预留预埋的注意事项1.预留预埋是最主要的工作,必须配合土建施工。

前提条件是审图必须准确。

只有图纸没有变动更改的情况下,所有配合工作才是有效的,否则就是“无用功”,而且为施工带来无穷后患。

一旦需要重新剔洞,不但给本专业施工人员增加劳动量,也给结构专业造成不可弥补的损失,并且影响了质量目标的实现。

因此,审图质量的好坏,直接关系到预留预埋工作的成果。

2.图纸说明中的标高。

首先应清楚指明标高,是顶标高还是底标高。

还要仔细看清楚,本专业与其他专业的管线坐标、标高是否矛盾。

3.平面、剖面的管线规格及标高是否一致,不一致时应立即与相关专业人员协调并确定解决办法。

4.量取坐标及标高时应注意图中所指数字是轴线还是墙边。

如果是轴线,还要看是偏轴还是轴中。

如果是墙边,还要考虑其他工序,如:保温抹灰及墙面贴砖等。

除留出这些工序的量,标高还要考虑地面做法等。

5.机房的门、窗洞是否可以搬运设备进入(这些设备的外型尺寸需甲方或设计厂家提供),否则应提前与结构专业协商门口是否后砌或加大。

大型设备要预留吊装孔,或提前与监理单位一起合理安排运输线路。

6.预埋件时应进行材料报验,并进行隐、预检记录,隐、预检记录要真实,确实去现场检查,以免丢失或留错。

7.与土建专业配合:首先核对是否有遗漏的预留洞,如有遗漏与设计人员联系后及时通知土建专业技术人员,并标注在土建的图纸上,写明坐标、标高、规格。

其次,把专业图上没注明的暗梁和墙要核对出来,注意预留套管与土建的门、窗、梁、柱是否有矛盾。

且门、窗、梁、柱周围都有较粗的钢筋,这些钢筋不能随便切断,如需切断时应提前找土建专业技术人员协商解决,得到同意后才能施工。

如果设计人员同意移位,应标注好预留洞平移的尺寸,同时在本专业图上标注明确,以便施工时对这些洞加以重视检查。

8.特别注意:在结构配合施工阶段各机电专业的每道配合预留、预埋工序在没有经监理单位检查验收合格前,土建专业不得实施下道施工工序,从而有力地保证预留、预埋工程的质量。

变电站施工实施方案

变电站施工实施方案一、施工前准备工作。

在进行变电站施工前,需要做好充分的准备工作。

首先,要对施工现场进行全面的勘察和测量,确保施工的准确性和安全性。

其次,需要做好人员和材料的准备,保证施工所需的人力和物力充足。

同时,还需要制定详细的施工计划和安全方案,以确保施工过程中的安全和顺利进行。

二、施工过程管理。

在施工过程中,需要严格按照施工计划和安全方案进行管理。

首先,要对施工现场进行严格的管控,确保只有经过培训和合格的人员才能进入施工现场。

其次,要对施工过程进行全程监控,及时发现和解决施工中的问题和隐患。

同时,要加强对施工人员的安全教育和培训,确保他们能够严格遵守施工规程和安全操作规范。

三、施工质量控制。

在施工过程中,施工质量是至关重要的。

为了确保施工质量,需要严格按照相关标准和规范进行施工,确保每一个环节都符合要求。

同时,要加强对施工材料和设备的检验和监控,确保它们符合要求并能够保证施工质量。

另外,要加强对施工过程中的质量检查和验收,确保施工质量达到标准要求。

四、施工安全管理。

施工安全是施工过程中最重要的环节之一。

为了确保施工安全,需要加强对施工现场的安全管理,确保施工现场的安全设施和警示标识完善。

同时,要加强对施工人员的安全教育和培训,确保他们能够正确使用安全防护设备和遵守安全操作规范。

另外,要加强对施工现场的安全检查和隐患排查,及时发现和解决安全隐患,确保施工过程中的安全。

五、施工后收尾工作。

在施工完成后,需要做好相关的收尾工作。

首先,要对施工现场进行清理和整理,确保施工现场的整洁和安全。

其次,要对施工过程进行总结和评估,及时发现和解决施工中存在的问题和不足。

同时,要对施工质量进行验收,确保施工质量符合要求。

最后,要做好相关的档案和资料整理工作,确保施工过程的记录完整和准确。

总之,变电站施工实施方案是一个复杂而又重要的工作,需要做好充分的准备工作,严格管理施工过程,控制施工质量,加强施工安全管理,做好施工后的收尾工作。

电力变电站建设专项施工方案

电力变电站建设专项施工方案一、前言电力变电站作为供电系统中的核心组成部分,其建设工作必须精心筹划和严格管理,以确保电力供应的稳定性和可靠性。

本文将详细阐述电力变电站建设专项施工方案。

二、项目概述本项目旨在建设一座规模适中的电力变电站,满足当地区域的电力需求。

变电站将负责将输送来的高压电能进行适当调整和分配,向用户提供稳定的低压电力。

三、施工步骤1. 场地准备在施工前,需要对建设场地进行必要的准备工作。

包括土地平整、场地围栏搭建、临时办公区和工人宿舍等基础设施建设。

2. 基础工程施工基础工程是变电站建设的关键环节,必须确保强固、稳定。

包括基础桩基础、沉井工程、钢结构搭设等。

3. 电气设备安装在基础工程完成后,开始进行电气设备的安装。

这包括变压器、隔离开关、配电柜等主要设备的安装和调试。

4. 线路接入完成电气设备的安装后,开始进行输电线路的接入工作。

确保输电线路与设备之间的连接稳固可靠。

5. 系统调试与调整在线路接入完成后,对整个系统进行调试和调整,确保各个设备的协同工作和电力供应的稳定性。

6. 完工验收经过以上各项工作之后,进行完工验收。

验收合格后,方可正式投入运营。

四、质量控制在整个施工过程中,必须严格控制质量。

采取以下措施:1. 严格按照设计要求施工,并建立相应的施工质量检查和验收制度。

2. 对关键节点进行必要的质量监测,确保施工过程中不产生错误和失误。

3. 定期进行施工进展评估,对质量风险进行及时排查和纠正。

五、安全管理工程施工中的安全问题是重中之重。

要加强安全管理,确保施工过程中人员安全和设备安全:1. 建立健全的安全管理制度和操作规程,明确责任和权利。

2. 进行安全教育和培训,提高施工人员的安全意识和应急处理能力。

3. 定期开展安全检查和隐患排查,及时采取措施进行整改。

六、环境保护在施工过程中,必须严格遵守环境保护要求,减少对环境的影响:1. 合理使用资源,减少能耗,降低环境污染。

2. 做好扬尘、噪音等环境污染的防治工作,采取必要的措施进行管控。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变电站埋件及预留洞施工方案 编制单位: 编制日期: 1、编制依据 1.1 工程施工图 1.2 工程施工组织设计 1.3 主要规范、规程 《混凝土结构工程施工规范》(GB50666-2011) 《混凝土结构工程施工质量验收规范》(GB50204-2002,2011版) 《钢结构焊接规程》(GB50661-2011) 《建筑施工模板安全技术规程》(JGJ162-2008) 《建筑工程施工质量验收统一标准》(GB50300-2001) 《建筑施工高空作业安全技术规范》(JGJ80-91) 《建筑结构长城杯工程质量评审标准》(DBJ/T-69-2003) 2、工程概况 2.1 设计概况

地基基础设计等级 一级 基础形式 筏板基础 场地土类别 Ⅱ类 结构安全等级 二级 抗震设防烈度 8度 抗震设防类别 丙类

结构型式 裙房 现浇钢筋混凝土框架结构 主楼 现浇钢筋混凝土框架-抗震墙结构

尺寸 柱 500*500、600*600、800*800、800*900、800*1000、850*850、900*1100、1000*1000、1000*1200、1100*1100、1200*1200、1300*1300、1200*2600 墙 200、250、300、400、500、800、850、1000、1200、1600 300*500、300*600、300*700、300*800、300*900、350*800、400*600、400*650、400*700、400*800、400*900、400*1000、400*1100、400*1200、450*900、500*700、500*750、500*800、500*900、500*950、500*1000、500*1050、500*1150、500*1200、500*1300、500*1400、500*1550、550*1200、600*1000、600*1050、600*1100、600*1400、700*1050、700*1100、700*1200、1100*1200

板 底板厚度 1000 空心楼板 320、340、360、400 普通楼板 120、200、250、300、350、400、600、700、1000

2.1埋件统计表 2.2 工程难点 难点一:本工程变站部分埋件安装精度要求较高,设备普通槽钢埋件必须保证槽钢在1米长时,水平相连高度相差不大于1mm,全长高度相差不大于5mm;电容器室全长高度相差不大于3mm;如何保证混凝土浇筑过程中埋件不出现误差,是本工程难点,部位埋件需设置微调措施,以避免出现扰动后无法调平。 难点二:变站部分埋件数量较多,大小埋件共1499块,如何控制如此大量埋件的安装质量和混凝土浇筑质量是难点之一。 难点三:变电站部分埋件尺寸较长,大量埋件的长度都超过5米,最长埋件长度达32米,必须采取分段组装后现场焊接的施工工艺,因埋件安装精度要求较高,超长埋件的质量控制是重难点之一。 难点四:地下变电部分结构预留孔洞数量较多,且型式各异。需提前制作大量留洞模具,因洞口尺寸不一致,无通用性和周转性,施工任务十分繁重。 3、施工安排 3.1 质量目标及工期安排 质量目标符合施工规范和图纸要求要求,达到合格标准。 现浇结构模板安装的允许偏差(mm): 预埋铁件中心线位移 允许偏差 2mm 检查方法:拉线 预留洞口中心线位移 允许偏差 5mm 检查方法:拉线 设备埋件水平高差: 1m长度 全长 临近埋件高差 10KV电容器室 1mm 3mm 1mm 110KvGIS室 1mm 10mm 1mm 其他设备间 1mm 5mm 1mm 工期安排 施工部位 计划开始时间 计划结束时间 地下五层楼板埋件 2013-4-29 2013-6-27 地下四层楼板埋件 2013-6-11 2013-11-29 地下五层墙面埋件(二次结构) 2013-11-16 2014-5-1 地下四层墙面埋件(二次结构) 2013-8-30 2013-11-10 3.2 劳动力组织及职责分工 管理层负责人: 现场设现场经理,对生产进行统一协调管理。下设工程部经理及专业责任师,负埋件板专业的质量、进度、安全等。 工人数量及分工: 埋件的制作由专业厂家加工后运送到现场,埋件安装由木工负责完成,钢筋工配合进行埋件加固,因埋件数量较大,为保证埋件安装不影响木工和钢筋工正常分配,在原计划木工、钢筋工人数基础上,增加5个木工和3个钢筋工;测量工程师配备2名,专职负责埋件的测量放线和定位控制。 4、施工准备 4.1 技术准备 熟悉审查图纸、学习有关规范、规程 施工前组织技术人员和专业工长认真熟悉、理解图纸,将图纸中的不明确的问题解决在施工之前,特别是应注意各专业图纸的交圈。 选定埋件的加工厂家,做好设计方案和落实加工时间,并安排好进场时间计划。现场所有管理人员及木工组钢筋组应提前熟悉图纸,现场施工技术人员向班组进行详细有针对性的书面技术和安全交底。 钢筋工提前进行C/D型埋件的调节支架焊接工作,焊接进度满足现场安装进度需要,测量工程师在底模支设完成后,钢筋绑扎前做好定位线和控制线的施测工作。 4.2 机具准备

序号 名称 型号 数量 功率 进场时间 备注 1 电焊机 BX3-500A 2 20 已经进场 2 切割机 / 3 2.2 已经进场 3 其他工具 / / / 2013.6.25 4.3 材料准备 提前做好埋件的进场计划,生产厂家加工完成后申请验收,因现场场地狭小,验收合格的埋件根据进场计划分批进场,剩余埋件存放在加工厂中。

5、预埋件及预留洞口施工方法 5.1 施工流水段的划分 变电站部分埋件施工部位在地下四层、五层,施工流水段根据结构施工流水段进行,分三个流水段,每段划分依据图纸中后浇带位置,后浇带部位埋件待后浇带结构施工前,对埋件定位重新进行校验后方可浇筑。 5.2 埋件设计 5.2.1埋件的设计 5.2.1.1 埋件的设计原则 锚筋的长度、焊接方式满足设计要求 C、D型埋件安装稳固,满足混凝土浇筑过程中不变形、不移位。安装过程中有微调措施,保证浇筑前可调节埋件位置和标高到允许误差范围内。 A、B、E、F型埋件保证安装稳固,位置定位准确。 G型埋件一旦安装后无法调整,必须保证安装后不移位,不变形。 5.2.1.2 埋件设计 A、B型埋件: A、B型埋件属于转接埋件,埋件安装相对要求较低,安装采取埋件锚固筋直接固定到钢筋骨架上,然后测量工程师检查合格后,将四个角的锚固筋与钢筋骨架点焊后固定。 C、D型埋件: C、D型埋件属于设备埋件,安装精度要求较高,安装过程中必须考虑微调措施。同时埋件较长时,因埋件厚度小刚度低,安装过程中容易变形,同时调节误差时可能会出现无法一体调节的现象;解决的方法是在长度超过1米的埋件上加焊加劲肋,提高整个埋件架体的刚度,埋件的支撑和调节方法采取设置调节架,调节架套丝通过螺母固定和调节标高,见下图: E/F型埋件: E/F型埋件为墙体立面埋件,埋件外表面同建筑完成面平齐,施工中E型埋件需将模板按照埋件尺寸每边加2mm开洞,埋件安装完成后,沿埋件与模板接缝处周圈粘海绵条封堵严密,F型埋件因埋设在混凝土墙面上,混凝土墙面为清水混凝土,无需抹灰直接刷涂料,故F型埋件同E型埋件做法区别是无需在模板上开孔,直接紧贴模板即可,E型埋件做法见下图:

G型埋件: G型埋件设置在梁或板底部,梁或板的底模支设完成后钢筋绑扎前需立即安装埋件,G型埋件的特点是一旦钢筋绑扎完成后,埋件的位置无法再调整。故G型埋件必须保证一次安装的准确程度和牢固程度,采取的措施是在埋件上预先打孔,孔成梅花形布置,埋件位置调整好后立即用钢钉将埋件固定到模板上,模板拆除后用无齿锯将外露钉头切除。见下图:

板(梁)吊钩: 吊钩采用HPB300钢筋,钢筋末端做180°弯钩,外露长度和宽度按照设计要求留设。吊钩安装先在梁(板)底模上放出吊钩位置线,然后在模板上开长条孔,孔宽度比钢筋直径大5mm,长度比吊钩宽度大5mm;之后把吊筋穿过结构钢筋和模板就位,最后用板条将吊钩之间的孔隙封严密。

接地端子埋件: 接地端子连接板尺寸较小为60×100mm,没有锚筋,需制作专用U型支架固定连接板,以保证定位准确。U型支架采用直径10的HPB300钢筋制作,高度=板厚-12,连接板与支架点焊连接。如果接地端子位于梁上时,支架与梁箍筋点焊连接,连接前必须对支架顶标高进行复核无误后方可点焊。接地端子连接板做法如下:

预留洞口: 本工程地下变电站部分预留孔洞数量较大,形状各异、尺寸不统一,导致模板支设难度较大。预留洞总体可分为圆形预留洞和方形预留洞,方形预留洞口安装梁、板侧模支设方式支设,洞口尺寸小于500mm的方形洞口,提前做出模具,在板底模上放出定位线,直接用铁钉固定到底模上。圆形预留洞口直径小于300的,采用硬质PVC管,通过附加钢筋与板上、下层钢筋定位,见下图: 圆形预留洞口直径较大的主变室圆形洞口(600、800mm),提前定做专用模具,模具采用木方做支撑,木方竖向间距250mm,面板采用三合板和镀锌铁皮围成圆弧形通过钢钉固定到支撑方木上,见下图:

5.3 埋件制作与加工 5.3.1 制作与加工要求: 埋件选用Q235钢板,材料必须有合格证和材质单等质量证明文件,钢材技术性能必须符合《碳素结构钢》(GB700-88)的要求。 A、B型埋件锚筋规格及锚固长度按照图纸要求选用,C、D型埋件预留至建筑标高,锚筋长度应保证埋入结构部分尺寸符合设计要求,即比图纸中标准锚固长度多出建筑做法长度。E、F型埋件要求同A型,吊钩要求采用HPB235钢筋,钢筋下料长度满足图纸要求。 埋件加工前,专业厂家必须将埋件深化设计图纸报总包单位技术部门审核确认后方可开始加工,加工完成后在自检合格基础上,报总包单位及监理单位进行工程验收,合格后方可进场。 验收合格后,按规格类型编号标识。 并做好防锈蚀措施。 埋件进场后,根据不同部位、不同规格分类存放,并做好现场标示工作,同时要求采取必要的防雨措施,存放场地应架空和硬化。 宽度大于等于300mm的预埋件,长度大于500mm时,居中设直径10mm排气孔,700mm宽埋件除设排气孔外,间隔800mm设直径80mm浇筑孔。
