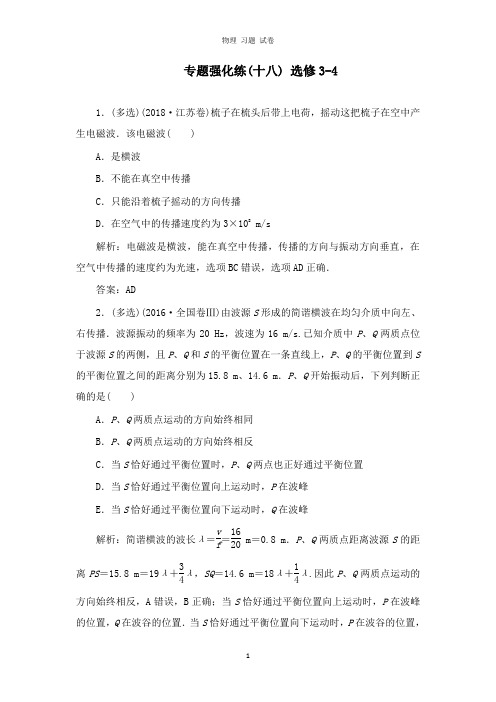

专题强化练(十八) 选修3-41．(多选)(2018·江苏卷)梳子在梳头后带上电荷，摇动这把梳子在空中产生电磁波．该电磁波( )A．是横波B．不能在真空中传播C．只能沿着梳子摇动的方向传播D．在空气中的传播速度约为3×108 m/s解析：电磁波是横波，能在真空中传播，传播的方向与振动方向垂直，在空气中传播的速度约为光速，选项BC错误，选项AD正确．答案：AD2．(多选)(2016·全国卷Ⅲ)由波源S形成的简谐横波在均匀介质中向左、右传播．波源振动的频率为20 Hz，波速为16 m/s.已知介质中P、Q两质点位于波源S的两侧，且P、Q和S的平衡位置在一条直线上，P、Q的平衡位置到S 的平衡位置之间的距离分别为15.8 m、14.6 m．P、Q开始振动后，下列判断正确的是( )A．P、Q两质点运动的方向始终相同B．P、Q两质点运动的方向始终相反C．当S恰好通过平衡位置时，P、Q两点也正好通过平衡位置D．当S恰好通过平衡位置向上运动时，P在波峰E．当S恰好通过平衡位置向下运动时，Q在波峰解析：简谐横波的波长λ＝vf＝1620m＝0.8 m．P、Q两质点距离波源S的距离PS＝15.8 m＝19λ＋34λ，SQ＝14.6 m＝18λ＋14λ.因此P、Q两质点运动的方向始终相反，A错误，B正确；当S恰好通过平衡位置向上运动时，P在波峰的位置，Q在波谷的位置．当S恰好通过平衡位置向下运动时，P在波谷的位置，Q在波峰的位置．C错误，D、E正确．答案：BDE3.(多选)(2015·全国卷Ⅱ)如图，一束光沿半径方向射向一块半圆柱形玻璃砖，在玻璃砖底面上的入射角为θ，经折射后射出a、b两束光线．则( )A．在玻璃中，a光的传播速度小于b光的传播速度B．在真空中，a光的波长小于b光的波长C．玻璃砖对a光的折射率小于对b光的折射率D．若改变光束的入射方向使θ角逐渐变大，则折射光线a首先消失E．分别用a、b光在同一个双缝干涉实验装置上做实验，a光的干涉条纹间距大于b光的干涉条纹间距解析：通过光路图可看出，折射后a光的偏折程度大于b光的偏折速度，玻璃砖对a光的折射率大于b光的折射率，选项C错误；a光的频率大于b光的频率，波长小于b光的波长，选项B正确；由n＝cv知，在玻璃中，a光的传播速度小于b光的传播速度，选项A正确；入射角增大时，折射率大的光线首先发生全反射，a光首先消失，选项D正确；做双缝干涉实验时，根据Δx＝Ldλ得a光的干涉条纹间距小于b光的干涉条纹间距，选项E错误．答案：ABD4．(多选)(2018·厦门一中检测)下列说法中正确的是( )A．军队士兵过桥时使用便步，是为了防止桥发生共振现象B．机械波和电磁波在介质中的传播速度均仅由介质决定C．拍摄玻璃橱窗内的物品时，往往在镜头前加装一个偏振片以减弱玻璃反射光的影响D ．假设火车以接近光速通过站台时，站台上旅客观察到车上乘客变矮E ．赫兹第一次用实验证实了电磁波的存在解析：军队士兵过桥时使用便步，防止行走的频率与桥的频率相同，使桥发生共振现象，故A 正确；机械波在介质中的传播速度由介质决定，与波的频率无关，电磁波在介质中的传播速度与介质和波的频率均有关，故B 错误；加装偏振片的作用是减弱反射光的强度，故C 正确；根据尺缩效应，沿物体运动的的方向上的长度将变短，火车以接近光速通过站台时，站在站台上旅客观察车上乘客变瘦，而不是变矮，故D 错误；赫兹第一次用实验证实了电磁波的存在，E 正确．答案：ACE5．(2018·江苏卷)一列简谐横波沿x 轴正方向传播，在x ＝0和x ＝0.6 m 处的两个质点A 、B 的振动图象如图所示．已知该波的波长大于0.6 m ，求其波速和波长．解析：由图象可知，周期T ＝0.4 s ，由于波长大于0.6 m ，由图象可知，波从A 到B 的传播时间Δt ＝0.3 s ，波速v ＝ΔxΔt，代入数据得v ＝2 m/s ，波长λ＝vT ，代入数据得λ＝0.8 m.答案：2 m/s 0.8 m6．(2018·全国卷Ⅱ)(1)声波在空气中的传播速度为340 m/s ，在钢铁中的传播速度为4 900 m/s.一平直桥由钢铁制成，某同学用锤子敲击一铁桥的一端而发出声音，分别经空气和桥传到另一端的时间之差为 1.00 s ．桥的长度为________m ，若该波在空气中的波长为λ气，则它在钢铁中波长为λ钢的________倍．(2)如图，△ABC是一直角三棱镜的横截面，∠A＝90°，∠B＝60°.一细光束从BC边的D点折射后，射到AC边的E点，发生全反射后经AB边的F点射出．EG 垂直于AC交BC于G，D恰好是CG的中点．不计多次反射．(ⅰ)求出射光相对于D点的入射光的偏角；(ⅱ)为实现上述光路，棱镜折射率的取值应在什么范围？解析：(1)设桥长为s，则声音在空气中传播的时间t1＝sv＝s340，声音在钢铁中传播的时间t2＝sv＝s4 900，由题意Δt＝t1－t2＝s340－s4 900，解得s＝365m．声音在不同介质中的频率是不会改变的，由公式可知λ＝vf，则v气λ气＝v钢λ钢，解得λ钢＝v钢v气λ气＝4 900340λ气＝24517λ气(2)(ⅰ)光线在BC面上折射，由折射定律有sin i1＝n sin r1，①光线在AC面上发生全反射，由反射定律有i2＝r2，②光线在AB面上发生折射，由折射定律有n sin i3＝sin r3，③由几何关系得i2＝r2＝60°，r1＝i3＝30°，④F点的出射光相对于D点的入射光的偏角为δ＝(r1－i1)＋(180°－i2－r2)＋(r3－i3)．⑤由①②③④⑤式得δ＝60°.⑥(ⅱ)光线在AC面上发生全反射，光线在AB面上不发生全反射，有n sin i2≥n sin C>n sin i3，⑦满足n sin C＝1.⑧由④⑦⑧式知，棱镜的折射率n 的取值范围应为 233≤n ≤2.⑨ 答案：(1)36524517 (2)(ⅰ)60° (ⅱ)233≤n ≤2 7．(2018·全国卷Ⅰ)(1)一列简谐横波沿x 轴正方向传播，在t ＝0和t ＝0.20 s 时的波形分别如图中实线和虚线所示．已知该波的周期T ＞0.20 s ．下列说法正确的是________．A ．波速为0.40 m/sB ．波长为0.08 mC ．x ＝0.08 m 的质点在t ＝0.70 s 时位于波谷D ．x ＝0.08 m 的质点在t ＝0.12 s 时位于波谷E ．若此波传入另一介质中其波速变为0.80 m/s ，则它在该介质中的波长为0.32 m(2)如图所示，某同学在一张水平放置的白纸上画了一个标记“·”(图中O 点)，然后用横截面为等边三角形ABC 的三棱镜压在这个标记上，小标记位于AC 边上．D 位于AB 边上，过D 点做AC 边的垂线交AC 于F .该同学在D 点正上方向下顺着直线DF 的方向观察．恰好可以看到小标记的像；过O 点做AB 边的垂线交直线DF 于E ；DE ＝2 cm ，EF ＝1 cm.求三棱镜的折射率．(不考虑光线在三棱镜中的反射)解析：(1)根据波形图可知，波长λ＝16 cm ＝0.16 m ，周期T ＝2×0.2 s ＝0.4 s ，波速v ＝λT＝0.4 m/s ，选项A 正确B 错误；简谐横波沿x 轴正方向传播，x＝0.08 m的质点在t＝0时刻沿y轴正方向运动，在t＝0.70 s时位于波谷，在t＝0.12 s时不位于波谷，故C正确，D错误；若此波传入另一介质中其波速变为0.80 m/s，频率不变则周期不变，在该介质中的波长λ＝vT＝0.32 m，E正确．(2)过D点作AB边的法线NN′，连接OD，则∠ODN＝α为O点发出的光线在D点的入射角；设该光线在D点的折射角为β，如图所示．根据折射定律有n sin α＝sin β，①由几何关系可知∠β＝60°，②∠EOF＝30°，③在△OEF中有EF＝OE sin ∠EOF，④由③④式和题给条件得OE＝2 cm.⑤根据题给条件可知，△OED为等腰三角形，有α＝30°⑥由①②⑥式得n＝ 3.⑦答案：(1)ACE (2) 38．(2017·全国卷Ⅱ)(1)在双缝干涉实验中，用绿色激光照射在双缝上，在缝后的屏幕上显示出干涉图样．若要增大干涉图样中两相邻亮条纹的间距，可选用的方法是________．A．改用红色激光B．改用蓝色激光C．减小双缝间距D．将屏幕向远离双缝的位置移动E．将光源向远离双缝的位置移动(2)一直桶状容器的高为2l，底面是边长为l的正方形；容器内装满某种透明液体，过容器中心轴DD′、垂直于左右两侧面的剖面图如图所示．容器右侧内壁涂有反光材料，其他内壁涂有吸光材料．在剖面的左下角处有一点光源，已知由液体上表面的D 点射出的两束光线相互垂直，求该液体的折射率．解析：(1)由Δx ＝Ld λ可知，改用波长更长的红色激光照射在双缝上，相邻亮条纹的间距Δx 增大，A 项正确，B 项错误；减小双缝间距d ，相邻亮条纹的间距Δx 增大，C 项正确；将屏幕向远离双缝的位置移动，增大了屏幕与双缝的距离L ，相邻亮条纹的间距Δx 增大，D 项正确；相邻亮条纹的间距与光源到双缝的距离无关，E 项错误．(2)设从光源发出直接射到D 点的光线的入射角为i 1，折射角为r 1.在剖面内作光源相对于反光壁的镜像对称点C ，连接C 、D ，交反光壁于E 点，由光源射向E 点的光线，反射后沿ED 射向D 点．光线在D 点的入射角为i 2，折射角为r 2，如图所示．设液体的折射率为n ，由折射定律有n sin i 1＝sin r 1，①n sin i 2＝sin r 2，② 由题意知r 1＋r 2＝90°.③ 联立①②③式得n 2＝1sin 2i 1＋sin 2i 2.④由几何关系可知sin i1＝l24l2＋l24＝117，⑤sin i2＝32l4l2＋9l24＝35.⑥联立④⑤⑥式得n＝1.55 .⑦答案：(1)ACD (2)1.559．(1)如图，一列简谐横波沿x轴正方向传播，实线为t＝0时的波形图，虚线为t＝0.5 s时的波形图．已知该简谐波的周期大于0.5 s．关于该简谐波，下列说法正确的是________．A．波长为2 mB．波速为6 m/sC．频率为1.5 HzD．t＝1 s时，x＝1 m处的质点处于波峰E．t＝2 s时，x＝2 m处的质点经过平衡位置(2)如图，一半径为R的玻璃半球，O点是半球的球心，虚线OO′表示光轴(过球心O与半球底面垂直的直线)．已知玻璃的折射率为1.5.现有一束平行光垂直入射到半球的底面上，有些光线能从球面射出(不考虑被半球的内表面反射后的光线)．求：(ⅰ)从球面射出的光线对应的入射光线与光轴距离的最大值； (ⅱ)距光轴R3的入射光线经球面折射后与光轴的交点到O 点的距离．解析：(1)由图象可知简谐横波的波长为λ＝4 m ，A 项错误；波沿x 轴正向传播，t ＝0.5 s ＝34T ，可得周期T ＝23s 、频率f ＝1T ＝1.5 Hz.波速v ＝λT ＝6 m/s ，B 、C 项正确；t ＝0时刻，x ＝1 m 处的质点在波峰，经过1 s ＝32T ，一定在波谷，D 项错误；t ＝0时刻，x ＝2 m 处的质点在平衡位置，经过2 s ＝3T ，质点一定经过平衡位置，E 项正确.(2)(ⅰ)如图，从底面上A 处射入的光线，在球面上发生折射时的入射角为i ，当i 等于全反射临界角i C 时，对应入射光线到光轴的距离最大，设最大距离为l .i ＝i C ，①设n 是玻璃的折射率，由全反射临界角的定义有n sin i C ＝1，② 由几何关系有 sin i ＝l R.③联立①②③式并利用题给条件，得l ＝23R .④(ⅱ)设与光轴相距R3的光线在球面B 点发生折射时的入射角和折射角分别为i1和r1，由折射定律有n sin i1＝sin r1，⑤设折射光线与光轴的交点为C，在△OBC中，由正弦定理有sin ∠CR ＝sin（180°－r1）OC，⑥由几何关系有∠C＝r1－i1，⑦sin i1＝13.⑧联立⑤⑥⑦⑧式及题给条件得OC＝R≈2.74R.⑨答案：(1)BCE (2)见解析。
2019高考物理二轮复习专题六实验技能与创新第1讲力学实验学案

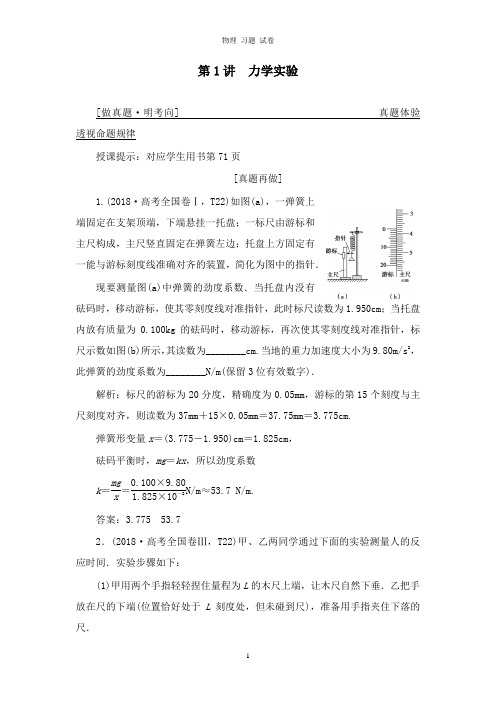

第1讲 力学实验[做真题·明考向] 真题体验 透视命题规律授课提示：对应学生用书第71页[真题再做]1.(2018·高考全国卷Ⅰ，T22)如图(a)，一弹簧上端固定在支架顶端，下端悬挂一托盘；一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针．现要测量图(a)中弹簧的劲度系数．当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950cm ；当托盘内放有质量为0.100kg 的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图(b)所示，其读数为________cm.当地的重力加速度大小为9.80m/s 2，此弹簧的劲度系数为________N/m(保留3位有效数字)．解析：标尺的游标为20分度，精确度为0.05mm ，游标的第15个刻度与主尺刻度对齐，则读数为37mm ＋15×0.05mm＝37.75mm ＝3.775cm.弹簧形变量x ＝(3.775－1.950)cm ＝1.825cm ，砝码平衡时，mg ＝kx ，所以劲度系数 k ＝mg x ＝0.100×9.801.825×10－2N/m ≈53.7 N/m. 答案：3.775 53.72．(2018·高考全国卷Ⅲ，T22)甲、乙两同学通过下面的实验测量人的反应时间．实验步骤如下：(1)甲用两个手指轻轻捏住量程为L 的木尺上端，让木尺自然下垂．乙把手放在尺的下端(位置恰好处于L 刻度处，但未碰到尺)，准备用手指夹住下落的尺．(2)甲在不通知乙的情况下，突然松手，尺子下落；乙看到尺子下落后快速用手指夹住尺子．若夹住尺子的位置刻度为L 1，重力加速度大小为g ，则乙的反应时间为________(用L 、L 1和g 表示)．(3)已知当地的重力加速度大小为g ＝9.80m/s 2，L ＝30.0cm ，L 1＝10.4cm.乙的反应时间为________s ．(结果保留2位有效数字)(4)写出一条能提高测量结果准确程度的建议：___________________________________.解析：(2)根据自由落体运动的规律，得L －L 1＝12gt 2，解得t ＝2(L －L 1)g.(3)将g＝9.80m/s2，L＝30.0cm＝0.300m，L1＝10.4cm＝0.104m，代入t＝2(L－L1)g得t＝0.20s.(4)建议：多次测量取平均值；初始时乙的手指尽可能接近尺子．答案：(2) 2(L－L1)g(3)0.20 (4)多次测量取平均值；初始时乙的手指尽可能接近尺子3．(2017·高考全国卷Ⅰ，T22)某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器”计量时间．实验前，将该计时器固定在小车旁，如图(a)所示．实验时，保持桌面水平，用手轻推一下小车．在小车运动过程中，滴水计时器等时间间隔地滴下小水滴，图(b)记录了桌面上连续的6个水滴的位置．(已知滴水计时器每30s内共滴下46个小水滴)(1)由图(b)可知，小车在桌面上是________(填“从右向左”或“从左向右”)运动的．(2)该小组同学根据图(b)的数据判断出小车做匀变速运动．小车运动到图(b)中A点位置时的速度大小为________m/s，加速度大小为________ m/s2.(结果均保留2位有效数字) 解析：(1)由于小车在水平桌面上运动时必然受到阻力作用，做匀减速直线运动，相邻水滴(时间间隔相同)的位置间的距离逐渐减小，所以由题图(b)可知，小车在桌面上是从右向左运动的．(2)滴水计时器每30s内共滴下46个小水滴，其滴水的时间间隔为T＝30s46－1＝23s．根据匀变速直线运动的规律，可得小车运动到题图(b)中A点位置时的速度大小为v A＝(0.117＋0.133)m2T≈0.19m/s.由逐差法可得，小车运动的加速度大小为a＝[(0.150－0.117)＋(0.133－0.100)] m4T2≈0.037m/s2.答案：(1)从右向左(2)0.19 0.0374.(2018·高考全国卷Ⅱ，T23)某同学用图(a)所示的装置测量木块与木板之间的动摩擦因数．跨过光滑定滑轮的细线两端分别与木块和弹簧秤相连，滑轮和木块间的细线保持水平，在木块上方放置砝码．缓慢向左拉动水平放置的木板，当木块和砝码相对桌面静止且木板仍在继续滑动时，弹簧秤的示数即为木块受到的滑动摩擦力的大小．某次实验所得数据在下表中给出，其中ƒ4的值可从图(b)中弹簧秤的示数读出．回答下列问题：(1)f 4＝________N ；(2)在图(c)的坐标纸上补齐未画出的数据点并绘出ƒm 图线；(3)f 与m 、木块质量M 、木板与木块之间的动摩擦因数μ及重力加速度大小g 之间的关系式为f ＝________，f m 图线(直线)的斜率的表达式为k ＝________；(4)取g ＝9.80m/s 2，由绘出的f m 图线求得μ＝________.(保留2位有效数字) 解析：(1)由图(b)可读出弹簧秤的示数f 4＝2.75N.(3)摩擦力表达式f ＝μ(M ＋m )g ，其斜率k ＝μg .(4)图线的斜率k ＝Δf Δm ＝2.93－2.150.25－0.05＝3.9N/kg. 解得μ≈0.40.答案：(1)2.75(2)如图所示(3)μ(M＋m)gμg(4)0.40[考情分析]■命题特点与趋势——怎么考1．实验题的考查呈现由基础性向综合性的递进趋势．实验命题不避热点，注重陈题翻新，重点实验频繁考，其他实验“轮换”考，题目特点设置清晰，上手得分容易，但做好做全较难，能有效区分不同水平考生的能力．2．重在考查实验探究能力，而非实验本身．新任务，新情境，原理设计，方法选择，条件控制，数据处理的公式法、列表法、图象法、平均值法和逐差法反复涉及，其中图象法处理实验数据与结果规律性探索是高考的热点和亮点．3．实验题反映科技进步，引领教育创新．频闪照相机或光电计时器替代打点计时器，气垫导轨替代长木板，数字化传感器直接测力或位移等，体现时代特征．■解题要领——怎么做1．熟知各种器材的特性．2．熟悉课本上的实验，抓住实验的灵魂——实验原理，掌握数据处理的方法，熟知两类误差的分析方法．[建体系·记要点] 知识串联熟记核心要点授课提示：对应学生用书第72页[网络构建][要点熟记]1．系统误差：由于仪器本身不精密、实验方法粗略或实验原理不完善而产生的误差．系统误差总是同样偏大或偏小．系统误差可以通过更新仪器、完善原理和精确实验方法来减小．2．偶然误差：由各种偶然因素如测量、读数不准确、作图不规范造成的误差．偶然误差表现为重复做同一实验时总是时大时小．偶然误差可用多次测量求平均值或作图的方法来减小．3．有效数字：带有一位不可靠数字的近似数字叫有效数字．有效数字从左边第一个不为零的数字算起，如0.0125为三位有效数字，中学阶段一般取2位或3位有效数字．4．利用纸带求瞬时速度的方法在匀变速直线运动中，利用物体在一段时间内的平均速度等于中间时刻的瞬时速度求解． 测出与第n 点相邻的前、后两段相等时间T 内的距离x n 和x n ＋1，由公式v n ＝x n ＋x n ＋12T 算出．5．利用纸带求加速度的方法(1)利用a ＝Δx T 2求解：在已经判断出物体做匀变速直线运动的情况下可利用Δx ＝x n ＋1－x n ＝aT 2求加速度a .(2)利用v t 图象求解：画出v t 图象，图线的斜率为物体做匀变速直线运动的加速度．(3)利用光电门求加速度若两个光电门之间的距离为L ，则利用速度与位移的关系可求加速度，即a ＝v 22－v 212L . [研考向·提能力] 考向研析 掌握应试技能授课提示：对应学生用书第73页考向一 游标卡尺和螺旋测微器的读数1．(1)用游标卡尺测量小球的直径如图甲、乙所示．测量方法正确的是________(选填“甲”或“乙”)．(2)用螺旋测微器测量金属丝的直径，图丙所示的示数为________mm.解析：(1)题图甲中夹小球的两个测量爪为外测量爪，测物体的外径，所以甲正确．(2)由螺旋测微器的读数方法，可知金属丝的直径d ＝6.5mm ＋20.0×0.01mm＝6.700mm. 答案：(1)甲 (2)6.700(6.699～6.701均正确)2．图中游标卡尺的读数为________mm ，螺旋测微器的读数为________mm.解析：游标卡尺的读数为l ＝52mm ＋7×120mm ＝52.35mm ； 螺旋测微器的读数为d ＝1.5mm ＋49.0×0.01mm＝1.990mm.答案：52.35 1.990(1.899～1.991均正确)[方法技巧]游标卡尺和螺旋测微器读数时应注意的问题(1)10分度的游标卡尺，以mm 为单位，小数点后只有1位.20分度和50分度的游标卡尺以mm 为单位，小数点后有2位．(2)游标卡尺在读数时先读主尺数据，再读游标尺数据，最后两数相加．游标卡尺读数不估读．(3)不要把游标尺的边缘当成零刻线，从而把主尺的刻度读错．(4)螺旋测微器读数时，要注意固定刻度上表示半毫米的刻度线是否已经露出；要准确到0.01mm ，估读到0.001mm ，即结果若用mm 为单位，则小数点后必须保留三位数字．考向二 “纸带类”问题的处理1．常规计时仪器的测量方法(1)区分计时点和计数点：计时点是指打点计时器在纸带上打下的点．计数点是指测量和计算时在纸带上所选取的点．要注意“每五个点取一个计数点”与“每隔四个点取一个计数点”的取点方法是一样的．(2)涉及打点计时器的实验均是先接通打点计时器的电源，待打点稳定后，再释放纸带．3．纸带的三大应用(1)判断物体运动性质．①若Δx ＝0，则可判定物体在实验误差允许的范围内做匀速直线运动．②若Δx 不为零且为定值，则可判定物体在实验误差允许范围内做匀变速直线运动．(2)求解瞬时速度．做匀变速运动的物体在一段时间内的平均速度等于中间时刻的瞬时速度．如图所示，求打某一点的瞬时速度，只需在这一点的前后各取相同时间间隔T 的两段位移x n 和x n ＋1，则打n 点时的速度v n ＝x n ＋x n ＋12T.(3)用“逐差法”求加速度．如图所示因为a 1＝x 4－x 13T 2，a 2＝x 5－x 23T 2，a 3＝x 6－x 33T 2 所以a ＝a 1＋a 2＋a 33＝(x 4＋x 5＋x 6)－(x 1＋x 2＋x 3)9T 2.3．在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，如图所示，并在其上取了A 、B 、C 、D 、E 、F 、G 共7个计数点，图中每相邻两个计数点间还有4个点没有画出，打点计时器接频率f ＝50Hz 的交流电源．(1)打下E 点时纸带的速度v E ＝________(用给定字母表示)；(2)若测得d 6＝65.00cm ，d 3＝19.00cm ，物体的加速度a ＝________m/s 2；(3)如果当时交变电流的频率f >50Hz ，但当时做实验的同学并不知道，那么测得的加速度值和真实值相比________(选填“偏大”或“偏小”)．解析：(1)由于图中每相邻两个计数点间还有4个点没有画出，所以相邻的计数点之间的时间间隔为5T ，利用匀变速直线运动的推论得v E ＝d 5－d 310T ＝(d 5－d 3)f 10. (2)根据匀变速直线运动的推论Δx ＝aT 2可得a ＝x DG －x AD (3×5T )2＝(d 6－d 3)－d 3(3×0.1s )2＝3.00m/s 2. (3)如果在某次实验中，交流电的频率f >50Hz ，则实际打点周期变小，根据运动学公式Δx ＝aT 2得，测量的加速度值和真实的加速度值相比偏小．答案：(1)(d 5－d 3)f 10(2)3.00 (3)偏小 4．(2017·高考江苏卷)利用如图甲所示的实验装置探究恒力做功与物体动能变化的关系．小车的质量为M ＝200.0g ，钩码的质量为m ＝10.0g ，打点计时器的电源为50Hz 的交流电．(1)挂钩码前，为了消除摩擦力的影响，应调节木板右侧的高度，直至向左轻推小车观察到________________________________________________________________________________________________________________________________________________.(2)挂上钩码，按实验要求打出的一条纸带如图乙所示．选择某一点为计数点“0”，依次每隔4个计时点取一个计数点．用刻度尺量出相邻计数点间的距离Δx ，记录在纸带上．计算打出各计数点时小车的速度v ，其中打出计数点“1”时小车的速度v 1＝________m/s.(3)将钩码的重力视为小车受到的拉力，取g ＝9.80m/s 2，利用W ＝mg Δx 算出拉力对小车做的功W .利用E k ＝12Mv 2算出小车的动能，并求出动能的变化量ΔE k .计算结果见下表.k(4)实验结果表明，ΔE k 总是略小于W .某同学猜想是由于小车所受拉力小于钩码重力造成的，用题中小车和钩码质量的数据可算出小车受到的实际拉力F ＝________N.解析：(1)小车能够做匀速运动，表明已平衡摩擦力．(2)每隔4个计时点取一个计数点，则相邻计数点间的时间间隔为T ＝0.1s ，v 1＝x 022T＝0.228m/s.(3)描点画图，如图所示．(4)根据牛顿第二定律，对整体有mg ＝(m ＋M )a ，对钩码有mg －F T ＝ma ，联立可解得小车受到的实际拉力F T ＝Mm M ＋mg ＝0.093N. 答案：(1)小车做匀速运动 (2)0.228 (3)如图(解析图)所示 (4)0.0935．某同学设计了一个用打点计时器探究碰撞过程中动量的变化规律的实验：在小车A 的前端粘有橡皮泥，推动小车A 使之做匀速直线运动，然后与原来静止在前方的小车B 相碰并粘合成一体，继续做匀速直线运动，他设计的具体装置如图甲所示，在小车A 后连着纸带，打点计时器的工作频率为50Hz ，长木板下垫着小木片以平衡摩擦力．(1)若已得到如图乙所示的打点纸带，测得各计数点间距离并标在图上，点1为打下的第一个点，则应选________段来计算小车A 的碰前速度，应选________段来计算小车A 和小车B 碰后的共同速度．(均选填“1～2”“2～3”“3～4”或“4～5”)(2)已测得小车A 的质量m A ＝0.40kg ，小车B 的质量m B ＝0.20kg ，由以上的测量结果可得，碰前两小车的总动量为________kg·m/s，碰后两小车的总动量为________ kg·m/s，由此可得出的实验结论是_____________________________________________________.解析：(1)因小车做匀速运动，应取纸带上点迹均匀的一段来计算速度，碰前2～3段点迹均匀，碰后4～5段点迹均匀，故取2～3段计算碰前小车A 的速度，4～5段计算碰后小车A 、B 的共同速度．(2)碰前小车A 的速度v A ＝x 23T ＝10.50×10－20.02×5m/s ＝1.05 m/s ，其动量p A ＝m A v A ＝0.420kg·m/s；碰后两小车的共同速度为v AB ＝x 45T ＝6.95×10－20.02×5m/s ＝0.695 m/s ，其总动量p AB ＝(m A ＋m B )v AB ＝0.417kg·m/s，由计算结果可知，在实验允许的误差范围内碰撞前后总动量不变．答案：(1)2～3 4～5 (2)0.420 0.417 在实验允许的误差范围内碰撞前后总动量不变考向三“橡皮条、弹簧类”实验1．橡皮条、弹簧的弹力大小与伸长量之间的关系满足胡克定律，实验的数据处理中一般选用图象法．2．胡克定律描述的是在弹性限度内，橡皮条(弹簧)的弹力与形变量成正比，如果超出弹性限度，正比关系不再成立．3．图象法处理数据的要求(1)作图一定要用坐标纸，坐标纸的大小要根据有效数字的位数和结果的需要来定．(2)要标明坐标轴名、单位，在坐标轴上每隔一定的间距按有效数字的位数标明数值．(3)图上的连线不一定通过所有的数据点，应尽量使数据点合理地分布在线的两侧．(4)作图时常通过选取适当的坐标轴使图象线性化，即“变曲为直”．(5)有些时候，为了使坐标纸有效使用范围增大，坐标原点可以不从“0”开始．6．在“探究弹力和弹簧伸长量的关系”的实验中：(1)以下说法正确的是________．A．弹簧被拉伸时，不能超出它的弹性限度B．用悬挂砝码的方法给弹簧施加拉力，应保证弹簧位于竖直位置且处于平衡状态C．用直尺测得弹簧的长度即为弹簧的伸长量D．用几个不同的弹簧，分别测出几组拉力与伸长量，得出拉力与伸长量之比相等(2)若某同学采用的实验装置如图甲所示，所用的每个钩码的重力相当于对弹簧提供了向右恒定的拉力．实验时先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在绳子的下端，每次测出相应的弹簧总长度．①有一个同学通过以上实验测量后把6组数据描点在图乙中，请作出F L 图线． ②由此图线可得出该弹簧的原长L 0＝________cm ，劲度系数k ＝________N/m.(结果均保留两位有效数字)(3)若某同学把弹簧平放在桌面上使其自然伸长，用直尺测出弹簧的原长L 0，再把弹簧竖直悬挂起来，挂上钩码后测出弹簧伸长后的长度L ，把L －L 0作为弹簧的伸长量x ，这样操作，由于弹簧自身重力的影响，最后画出的图线可能是________．解析：(1)弹簧被拉伸时，不能超出它的弹性限度，否则弹簧会损坏，故A 正确．用悬挂钩码的方法给弹簧施加拉力，要保证弹簧位于竖直位置，使钩码的重力等于弹簧的弹力，要待钩码平衡时再读数，故B 正确．弹簧的长度不等于弹簧的伸长量，故C 错误．拉力与伸长量之比是劲度系数，由弹簧决定，同一弹簧的劲度系数是不变的，不同的弹簧的劲度系数一般不同，故D 错误．(2)①作出F L 图线，如图所示．②弹簧处于原长时，弹力为零，故弹簧的原长L 0＝5cm ；图象的函数表达式为F ＝k (L －L 0)，故斜率表示劲度系数，劲度系数k ＝ΔF ΔL ＝ 2.00.15－0.05N/m ＝20 N/m.(3)当竖直悬挂时，由于自身重力的影响弹簧会有一段伸长量L1，但此时所挂重物的重力为0(F＝0)，结合弹簧弹力的特点可得，F＝k(L－L0－L1)＝k(L－L0)－kL1＝kx－kL1，其图象只可能是C图．答案：(1)AB (2)①图见解析②5.0 20 (3)C7．(2017·高考全国卷Ⅲ)某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴(横轴为x轴，纵轴为y轴，最小刻度表示1mm)的纸贴在桌面上，如图(a)所示．将橡皮筋的一端Q固定在y轴上的B点(位于图示部分之外)，另一端P位于y轴上的A点时，橡皮筋处于原长．(1)用一只测力计将橡皮筋的P端沿y轴从A点拉至坐标原点O.此时拉力F的大小可由测力计读出．测力计的示数如图(b)所示，F的大小为________N.(2)撤去(1)中的拉力，橡皮筋P端回到A点，现使用两个测力计同时拉橡皮筋，再次将P端拉至O点．此时观察到两个拉力分别沿图(a)中两条虚线所示的方向，由测力计的示数读出两个拉力的大小分别为F1＝4.2N和F2＝5.6N.(ⅰ)用5mm长度的线段表示1N的力，以O点为作用点，在图(a)中画出力F1、F2的图示，然后按平行四边形定则画出它们的合力F合；(ⅱ)F合的大小为________N，F合与拉力F的夹角的正切值为________．若F合与拉力F的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了力的平行四边形定则．解析：(1)由测力计的读数规则可知，读数为4.0N．(2)(ⅰ)利用平行四边形定则作图；(ⅱ)由图可知F合＝4.0N，从F合的顶点向x轴和y轴分别作垂线，顶点的横坐标对应长度为1mm，顶点的纵坐标长度为20mm，则可得出F合与拉力F的夹角的正切值为0.05.答案：(1)4.0(2)(ⅰ)如图所示(ⅱ)4.00.05考向四 “光电门类”实验1．光电门的结构光电门是一个像门样的装置，一边安装发光装置，一边安装接收装置并与计时装置连接．2．光电门的原理当物体通过光电门时光被挡住，计时器开始计时，当物体离开时停止计时，这样就可以根据物体大小与运动时间计算物体运动的速度．(1)计算速度：如果挡光片的宽度为d ，挡光时间为Δt ，则物体经过光电门时的瞬时速度v ＝dΔt . (2)计算加速度：利用两光电门的距离L 及a ＝v 22－v 212L计算加速度．8.如图所示，为测量做匀加速直线运动小车的加速度，将宽度均为b 的挡光片A 、B 固定在小车上，测得二者间距为d .(1)当小车匀加速经过光电门时，测得两挡光片A 、B 先后经过光电门的时间为Δt 1和Δt 2，则小车加速度a ＝________________.(2)为减小实验误差，可采取的方法是________．A ．增大两挡光片的宽度bB ．减小两挡光片的宽度bC ．增大两挡光片之间的间距dD ．减小两挡光片之间的间距d解析：(1)本题考查测量匀加速直线运动的加速度实验及误差分析．小车经过A 点时的瞬时速度v A ＝b Δt 1， 小车经过B 点时的瞬时速度v B ＝b Δt 2， 由公式2ad ＝v 2B －v 2A ，解得加速度a ＝v 2B －v 2A 2d ＝b 22d [1(Δt 2)2－1(Δt 1)2]． (2)为了减小实验误差，可采取的措施有通过减小两挡光片的宽度b 来更加精确地获得小车经过A 和B 点时的瞬时速度，或通过增大两挡光片之间的距离d 来增加小车运动的时间来减小时间的测量误差，故选B 、C.答案：(1)b22d[1(Δt2)2－1(Δt1)2](2)BC9．某研究性学习小组利用气垫导轨验证牛顿第二定律，实验装置如图甲所示．在气垫导轨上相隔一定距离的两处安装两个光电传感器A、B，滑块P上固定一遮光条，若光线被遮光条遮挡，光电传感器会输出高电压，两光电传感器将采集到的数据传送给计算机．滑块在细线的牵引下向左做加速运动，遮光条经过光电传感器A、B时，通过计算机可以得到电压U随时间t变化的图象．(1)实验前，接通气源，将滑块(不挂钩码)置于气垫导轨上，轻推滑块，当图乙中的Δt1________Δt2(选填“>”“＝”或“<”)时，说明气垫导轨已经水平．(2)用螺旋测微器测遮光条宽度d，测量结果如图丙所示，则d＝________mm.(3)滑块P用细线跨过气垫导轨左端的定滑轮与质量为m的钩码Q相连，将滑块P由图甲所示位置释放，通过计算机得到的图象如图乙所示，若Δt1、Δt2和d已知，要对滑块和钩码组成的系统验证牛顿第二定律，还应测出两光电门间距离L和________________________(写出物理量的名称及符号)．(4)若上述物理量间满足关系式________________________________________，则表明在上述过程中，滑块和钩码组成的系统满足牛顿第二定律．解析：(1)检验气垫导轨水平的方法是轻推滑块，看滑块是否做匀速直线运动，故应使Δt1＝Δt2.(2)本题中固定刻度的读数为8mm(半毫米刻度线未露出)，可动刻度上与固定刻度水平线所对的读数为47.5(要估读一位)，所以遮光条的宽度d＝8.475mm.(3)对滑块和钩码组成的系统，由牛顿第二定律得mg＝(m＋M)a，结合题中Δt1、Δt2、d、L及v22＝v21＋2aL可以测量加速度，故还需要测量滑块P和遮光条的总质量M.(4)对钩码Q，由牛顿第二定律得mg－F＝ma，对滑块，由牛顿第二定律得F＝Ma，两式联立得mg＝(m＋M)a，其中加速度为a ＝12L [(d Δt 2)2－(d Δt 1)2] 即只需要证明mg ＝M ＋m 2L [(d Δt 2)2－(d Δt 1)2]． 答案：(1)＝ (2)8.475(在8.474～8.476之间均正确) (3)滑块P 和遮光条的总质量M (4)mg ＝M ＋m 2L [(d Δt 2)2－(d Δt 1)2] [限训练·通高考] 科学设题 拿下高考高分 单独成册 对应学生用书第149页(45分钟)1．用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为________mm ，用20分度的游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为________mm.解析：螺旋测微器的固定刻度读数6mm ，可动刻度读数为0.01mm×12.5＝0.125mm ，所以最终读数为6mm ＋0.125mm ＝6.125mm ；游标卡尺的主尺读数为6.3cm ＝63mm ，游标尺上第12个刻度与主尺上某一刻度对齐，因此游标读数为0.05mm×12＝0.60mm ，所以最终读数为63mm ＋0.60mm ＝63.60mm.答案：6.125(±0.002均可) 63.602．(2017·高考全国卷Ⅱ)某同学研究在固定斜面上运动物体的平均速度、瞬时速度和加速度之间的关系．使用的器材有：斜面、滑块、长度不同的矩形挡光片、光电计时器．实验步骤如下：①如图(a)，将光电门固定在斜面下端附近；将一挡光片安装在滑块上，记下挡光片前端相对于斜面的位置，令滑块从斜面上方由静止开始下滑；②当滑块上的挡光片经过光电门时，用光电计时器测得光线被挡光片遮住的时间Δt ； ③用Δs 表示挡光片沿运动方向的长度[如图(b)所示]，v 表示滑块在挡光片遮住光线的Δt 时间内的平均速度大小，求出v ；④将另一挡光片换到滑块上，使滑块上的挡光片前端与①中位置相同，令滑块由静止开始下滑，重复步骤②③；⑤多次重复步骤④；⑥利用实验中得到的数据作出v Δt 图，如图(c)所示．完成下列填空：(1)用a 表示滑块下滑的加速度大小，用v A 表示挡光片前端到达光电门时滑块的瞬时速度大小，则v 与v A 、a 和Δt 的关系式为v ＝________.(2)由图(c)可求得，v A ＝________cm/s ，a ＝________ cm/s 2.(结果保留3位有效数字) 解析：(1)由于滑块做匀变速运动，在挡光片通过光电门的过程中，由运动学公式得vΔt ＝v A Δt ＋12a (Δt )2，则v ＝v A ＋12a Δt .(2)由v ＝v A ＋12a Δt 结合题图(c)可知，图线与纵轴的交点的纵坐标即为v A ，将图线延长与纵轴相交，得v A ＝52.1cm/s ，图线的斜率等于12a ，即12a ＝53.60－52.120.18cm/s 2，求得a ＝16.4 cm/s 2. 答案：(1)v A ＋a 2Δt (2)52.1 16.4 3．在“验证动量守恒定律”的实验中，气垫导轨上放置着带有遮光板的滑块A 、B ，遮光板的宽度相同，测得滑块的质量分别为m 1和m 2.如图a 所示，实验中，用细线将两个滑块拉近使轻弹簧压缩，然后烧断细线，轻弹簧将两个滑块弹开，测得滑块A 、B 通过光电门的时间分别为t 1、t 2.(1)图b 所示为甲、乙两同学用螺旋测微器测遮光板宽度d 时所得的不同情景．由该图可知甲同学测得的示数为________mm ，乙同学测得的示数为________mm.(2)用测量的物理量表示动量守恒应满足的关系式为________(用m1、m2、t1、t2、d表示)，被压缩弹簧开始贮存的弹性势能E p＝________.解析：(1)题图b中甲测得的螺旋测微器的固定刻度读数为 3.5mm，可动刻度读数为0.01mm×0.5＝0.005mm，所以最终读数为3.5mm＋0.005mm＝3.505mm.同理，乙的读数为3mm ＋0.485mm＝3.485mm.(2)根据动量守恒定律可知，设向右为正方向，则应满足的表达式为0＝－m1v1＋m2v2，即m1v1＝m2v2，根据光电门的性质可知v1＝dt1，v2＝dt2，代入上式可得m1dt1＝m2dt2，根据功能关系可知，压缩弹簧贮存的弹性势能等于后来滑块A、B获得的动能，则有E p＝12m1v21＋12m2v22＝m1 2(dt1)2＋m22(dt2)2.答案：(1)3.505(3.503～3.507均可) 3.485(3.483～3.487均可) (2)m1dt1＝m2dt2m12(dt1)2＋m22(dt2)24．(2016·高考全国卷Ⅱ)某物理小组对轻弹簧的弹性势能进行探究，实验装置如图(a)所示：轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点计时器并与物块连接．向左推物块使弹簧压缩一段距离，由静止释放物块，通过测量和计算，可求得弹簧被压缩后的弹性势能．(1)实验中涉及下列操作步骤：①把纸带向左拉直②松手释放物块③接通打点计时器电源④向左推物块使弹簧压缩，并测量弹簧压缩量上述步骤正确的操作顺序是________(填入代表步骤的序号)．(2)图(b)中M和L纸带是分别把弹簧压缩到不同位置后所得到的实际打点结果．打点计时器所用交流电的频率为50Hz.由M纸带所给的数据，可求出在该纸带对应的实验中物块脱离弹簧时的速度为______m/s.比较两纸带可知，________(填“M”或“L”)纸带对应的实验中弹簧被压缩后的弹性势能大．。
高考物理二轮复习专题七实验技能与创新电学实验与创新训练.docx
1-7-15 电学实验与创新课时强化训练1．(2018·天津理综)某同学用伏安法测定待测电阻R x的阻值(约为10 kΩ)，除了R x、开关S、导线外，还有下列器材供选用：A．电压表(量程0～1 V，内阻约10 kΩ)B．电压表(量程0～10 V，内阻约100 kΩ)C．电流表(量程0～1 mA，内阻约30 Ω)D．电流表(量程0～0.6 A，内阻约0.05 Ω)E．电源(电动势1.5 V，额定电流0.5 A，内阻不计)F．电源(电动势12 V，额定电流2 A，内阻不计)G．滑动变阻器R0(阻值范围0～10 Ω，额定电流2 A)(1)为使测量尽量准确，电压表选用__________，电流表选用__________，电源选用________。
(均填器材的字母代号)(2)画出测量R x阻值的实验电路图。
(3)该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会__________其真实值(填“大于”、“小于”或“等于”)，原因是________________________________。
[解析]本题考查伏安法测电阻。
(1)由于R x的阻值约为10 kΩ，电压表内阻应远大于10 kΩ，故电压表应选B；电路电流最大值约为1 mA，故电流表应选C；电源应选F。
(2)因R x>RARV，属于大电阻，故电流表采用内接法，而滑动变阻器R0的阻值小于R x，则滑动变阻器R0采用分压式接法，如答案图所示。
(3)由于电压表的读数为电阻R x和电流表内阻的分压和，而电流表的读数是流过R x的实际电流，故待测电阻测量值会大于其真实值。
[答案] (1)B C F(2)如图所示(3)大于电压表的读数大于待测电阻两端实际电压(其他正确表述也可)[知识拓展] 若滑动变阻器的阻值小于被测电阻值，为减小误差，滑动变阻器采用分压式接法。
2．(2018·山东菏泽一模)某同学设计如图所示的电路测电源的电动势和内阻，图中两个电流表相同，定值电阻阻值为R0。
2019高中物理二轮复习课件：1-7-14 力学实验与创新
5．某探究小组为了研究小车在桌面上的直线运动，用自 制“滴水计时器”计量时间。实验前，将该计时器固定在小 车旁，如图(a)所示。实验时，保持桌面水平，用手轻推一 下小车。在小车运动过程中，滴水计时器等时间间隔地滴下 小水滴，图(b)记录了桌面上连续的6个水滴的位置。(已知 滴水计时器每30 s内共滴下46个小水滴)
[解析] (1)由逐差法公式得
a＝
＝0.496 m/s2。
(2)由牛顿第二定律得m3g－μm2g＝(m2＋m3)a，则需要测
定滑块的质量m2和托盘和砝码的总质量m3，则选C、D。
(3)由(2)中等式可得μ＝
，
因存在纸带与限位孔之间的阻力等，测量的动摩擦因数
偏大。
[答案] (1)0.495 m/s2 至 0.497 m/s2 之间均可
[创新预测] 1．某同学测定一金属杆的长度和直径，示数如图甲、乙 所 示 ， 则 该 金 属 杆 的 长 度 和 直 径 分 别 为 ________cm 和 ________cm。
[解析] 直尺的最小刻度为0.1 cm，因此读数应为60.10 cm ，游标卡尺是50分度，精确到0.02 mm，因此读数为4.20 mm。
[解析] (1)根据游标卡尺的读数方法，三把游标卡尺的读 数依次为：
17 mm＋7×0.1 mm＝17.7 mm 23 mm＋17×0.05 mm＝23.85 mm 3 mm＋9×0.02 mm＝3.18 mm (2)根据螺旋测微器的读数规则，读数为 2 mm＋15.0×0.01 mm＝2.150 mm。 [答案] (1)17.7 23.85 3.18 (2)2.150
[解析] 20分度游标卡尺的精度为0.05 mm，主尺读数为12 mm，游标尺读数为4×0.05 mm＝0.20 mm，游标卡尺的读 数为12.20 mm＝1.220 cm。
2019届高考物理二轮复习实验题突破——力学实验基础课件(69张)(全国通用)
游标位，小数点后必须为 3 位，同时注意固定 刻度上的半刻度是否露出． (2)游标卡尺不估读，以毫米为单位，10 分度卡尺，小数点后只有 1 位；20 分度和 50 分度卡尺，小数点后有 2 位． (3)注意题目要求的单位是否为 mm，若不是则要先以 mm 为单位读数，然后再换算 为题目要求的单位.
大二轮专题复习培 优方案
物理
为心怀梦想的高考学子量身打造
板块一 专题突破复习
专题三 力学实验综合
讲 实验题突破——力学实验基础
考法学法：1.考查方向：高考对本专讲的学生实验的考查，主要有以下 7 个实验：① 研究匀变速直线运动．②探究弹力和弹簧伸长的关系．③验证力的平行四边形定则．④验 证牛顿运动定律．⑤探究动能定理．⑥验证机械能守恒定律．⑦验证动量守恒定律.2.常用 的思想方法：①等效法．②控制变量法．③逐差法．④图象法.
请根据表中的数据，在如图丙所示的方格纸上作出 ΔEk－W 图象．
(4)实验结果表明，ΔEk 总是略小于 W.某同学猜想是由于小车所受拉力小于钩码重力 造成的．用题中小车和钩码质量的数据可算出小车受到的实际拉力 F＝________N.
[题眼] ①实验目的是探究动能定理，研究对象是小车；②合外力做功就是拉力做功， 所以必须平衡摩擦力，拉力大小近似等于钩码所受到的重力，某点瞬时速度可以用相邻两 点间的平均速度计算．
打点间隔
电磁打点计时器 交流 50 Hz,4～6 V
0.02 s
电火花计时器 交流 50 Hz,220 V
0.02 s
(2)频闪照相机 其作用和处理方法与打点计时器类似，它是用等时间间隔获取图象信息的方法，将物 体在不同时刻的位置记录下来，使用时要明确频闪的时间间隔．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
309教育网 www.309edu.com
309教育资源库 www.309edu.com
第1讲 力学实验与创新
(建议用时：60分钟)
1．(2018·高考全国卷Ⅲ)甲、乙两同学通过下面的实验测量人的反应时间．实验步骤如下：
(1)甲用两个手指轻轻捏住量程为L的木尺上端，让木尺自然下垂．乙把手放在尺的下端(位
置恰好处于L刻度处，但未碰到尺)，准备用手指夹住下落的尺．
(2)甲在不通知乙的情况下，突然松手，尺子下落；乙看到尺子下落后快速用手指夹住尺子．若
夹住尺子的位置刻度为L1，重力加速度大小为g，则乙的反应时间为________(用L、L1和
g
表示)．
(3)已知当地的重力加速度大小为g＝9.80 m/s2，L＝30.0 cm，L1＝10.4 cm.乙的反应时间
为________ s．(结果保留2位有效数字)
(4)写出一条能提高测量结果准确程度的建议：__________________________．
解析：根据题述，在乙的反应时间t内，尺子下落高度h＝L－L1，由自由落体运动规律可知，
h＝12gt2，解得t＝2（L－L1）g.代入数据得t
＝0.20 s.
答案：(2) 2（L－L1）g (3)0.20 (4)多次测量取平均值；初始时乙的手指尽可能接近
尺子(答出一条即可)
2．为了“验证机械能守恒定律”，某学生想到用气垫导轨和光电门及质量为m的小车来进
行实验，如图所示，他将长为L、原来已调至水平的气垫导轨的左端垫高H，在导轨上的两
点处分别安装光电门A和B，然后将小车从导轨上端释放，光电门自动记录小车经过A、
B
光电门时，车上挡光片的挡光时间Δt1、Δt2，用游标卡尺测得挡光片宽度为d.
(1)要验证小车在运动过程中机械能守恒，还必须测出__________．
(2)本实验验证机械能守恒定律的原理式为________________________(用已知测量量和还
必须测出的物理量的符号表示)．
解析：(1)根据12mv2t－12mv20＝mgh可知，还需要测出两光电门之间的距离l.
(2)重力势能的减少量ΔEp＝mglsin θ＝mglHL，动能增加量ΔEk＝12mv22－12mv21＝12mdΔt22－
1
2
mdΔt12，需要验证ΔEp＝ΔEk，可得需要验证的表达式为2g
Hl
L
＝dΔt22－dΔt12.
309教育网 www.309edu.com
309教育资源库 www.309edu.com
答案：(1)两光电门之间的距离l
(2)2gHlL＝dΔt22－dΔt12
3．(2016·高考全国卷Ⅱ)某物理小组对轻弹簧的弹性势能进行探究，实验装置如图(a)所示：
轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点
计时器并与物块连接．向左推物块使弹簧压缩一段距离，由静止释放物块，通过测量和计算，
可求得弹簧被压缩后的弹性势能．
(1)实验中涉及下列操作步骤：
①把纸带向左拉直
②松手释放物块
③接通打点计时器电源
④向左推物块使弹簧压缩，并测量弹簧压缩量
上述步骤正确的操作顺序是________(填入代表步骤的序号)．
(2)图(b)中M和L纸带是分别把弹簧压缩到不同位置后所得到的实际打点结果．打点计时器
所用交流电的频率为50 Hz.由M纸带所给的数据，可求出在该纸带对应的实验中物块脱离
弹簧时的速度为________m/s.比较两纸带可知，________(填“M”或“L”)纸带对应的实验
中弹簧被压缩后的弹性势能大．
解析：(1)实验中应先向左推物块使弹簧压缩，测量弹簧的压缩量，然后把纸带向左拉直，
再接通打点计时器电源，等打点稳定后，再松手释放物块，使其向右滑动，因此步骤为
④①③②.
(2)由于物块离开弹簧时的速度最大，因此M纸带对应的实验中物块脱离弹簧时的速度为
v
＝2.58×10－2 m0.02 s＝1.29 m/s.由于弹簧压缩量越大，弹性势能越大，因此推开物块后，弹簧
弹性势能转化成物块的动能越多，物块离开弹簧后获得的速度越大，打的点间距越大，因此
M
纸带对应的实验中弹簧被压缩后的弹性势能大．
答案：(1)④①③② (2)1.29 M
