低温热水地板采暖
低温热水地板辐射采暖施工
（ １ ） 楼地 面抄 平放 线 、 基层 处理 结构 要求 平整 、 凸凹 不平 允许 偏 差 １ ０ ｍｍ以 内， 不平处用 １ ： ２的水泥砂浆 找平。 （ ２ ） 铺设复合 铝铂聚苯板保 温层要求聚 苯板满铺 ， 不得架 空， 铺 完后
自检 查 是 否 甲整 。
（ ３ ） 分 水器安 装安装 处 的墙面需提 前抹 灰处理 ， 分 水器 固定于 墙擘 和 专用箱 内， 距 地 面宜大 于３ ５ ０ ｍｍ， 且距供 暖炉较 近又 易于 与房 间大厅
板． 铺 设Ｐ Ｅ Ｘ地暖管 、 铝塑 复合管． 调正问距 、 固定管材 一 安装 分水 器． 与分 水器 系统 闭合一 边角保温． 打压试验． 浇细 石混凝土垫层． 再次试压检 查． 试 验 合格 后 做 地 面 面 层 。
４ 、 操 作 要 点
１ 、 舒 适性高 低温热 水地面辐射供暖足指 以温 度不高于６ ０ ￣ Ｃ的热水 为热 媒，在加 热 管 内循 环流动 ， 加热地 板 ， 通 过地 面 以辐射 和对 流 的传 热 方式 向室 内 供热 的供暖方式 。低温热水地面辐射采 暖技术是 以埋设在地面 混凝土垫 层 内盘管 ｔ 的低温热 水为 热媒 ， 将地 面（ 如水 泥地面 、 瓷 砖地 面、 地板 地 面 加热， 从而均匀地 向室 内辐射散热 ， 进而达 到采暖的 目的 。 １ ． １ ．在热辐射采 暖的房间里 ， 建筑 物罔护 结构 内表面和室 内其它物
随着近年来科 学技术的不断发展 ，各种采 暖系统和安装技术逐渐趋
于完 善 和 成 熟 ， 相对于传统 的供 暖系统 而言 ， 其 由于 是 以地 板 为 主 要 的
当 前 人 们 居 住 要 求 的 关 键 ， 同 时 也 是 目 前 建 筑 工 程 施 工 ， 管 道敷设在楼板 混凝土之 中而 不 占用 室内面积 的优 势得到 了 广泛 的应用 ， 也预示着 其在未来社会 的发展之 中具备着广 阔的市场基础 和发 展前景 。同时这种供 暖技术的应用具 备着舒适度 高、 节 能环保 的优 势得 到了各企 业和单位 的青睐 ， 同时也 成为家庭 装饰工程 中采用最 为普
低温热水地板辐射采暖技术优点及施工控制要点
浅谈低温热水地板辐射采暖技术优点及施工控制要点【摘要】本文介绍了低温热水地板辐射采暖的优点，并对地采暖在施工环节应注意的问题进行了详细的阐述，希望地采暖技术得到更广泛的应用。
【关键词】低温热水地板辐射采暖优点施工控制要点随着人民生活水平的不断提高，大居室、落地窗已逐步进入每一个家庭，地面低温辐射采暖系统方式也以其特有的舒适、卫生、保健、节能、环保等优点，越来越受到广大业主的喜爱，并且逐渐成为不可或缺的家用设施。
1、低温热水地板辐射采暖的优点低温辐射地板采暖作为新的采暖形式，不同于传统采暖方式（散热器采暖），有其独特的优点。
1.1 热稳定性更好、更舒适，更节能，更环保卫生由于地暖管道敷设在地板地面层内，地面层厚度（结构板至地板间）一般在70mm以上，由于混凝土层具有良好的储热性能，因此在间歇供暖时，室内温度变化缓慢，热稳定性好。
被加热地面以辐射和对流的方式传递热量，热量更均匀，避免了使用散热器供暖所产生的室内冷热不均的现象，从人体的整体感觉来看，更为舒适。
由于地采暖热媒供回水温度较低，供水温度一般为40~50度左右，回水一般为30~40度左右，降低了热媒输送管路部分的热损失，从而做到了从源头到末端的全面节能。
同时，不会导致由于热对流造成的室内气流急剧流动及灰尘飞扬等情况，更减少了对墙面、物品和空气的污染，而且，气流对流强度弱减少了环境中水分的散失，从根本上改善了居室的卫生条件。
1.2 节约室内空间，易于布置；自主调温，节约能源地板采暖管全部敷设于地面层下，既增加了房间的有效面积，又提高了室内空间的利用率，也便于房间的整体装修及布置，节约了传统的散热器供暖房间的装修费用。
同时由于地采暖设计比较灵活，可根据房间及布局，优化各环路布置，可通过分配器部位每便可靠，控制灵活，最大限度的节约了能源。
在分户计量中更具有优越性，业主可自主调节。
1.3 使用寿命长，基本免维护地板采暖管道大多使用新型材料，一般多采用交联聚乙烯管（pe-x或pe-rt）等，有关资料及试验证明，pe-x及pe-rt管化学稳定性好，抗各种酸、碱、盐的腐蚀，使用寿命长，一般可达50年以上。
低温热水地板辐射采暖设计步骤总结
低温热水地板辐射采暖设计步骤总结：1. 计算房间及建筑热负荷【执行采暖热负荷计算书(范本).xls、《设计手册》、用天正、鸿业的负荷计算软件进行】；并得出房间及建筑单位面积热负荷；2. 计算热负荷按18°C（可以达到20°C的效果，见《规范》4.4.3条），由于装修后一些覆盖物会影响加热盘管散热，故不再考虑减少热负荷计算的修在。
3. 确定供、回温度（55/45°C）及业主要求的地面装修材料；4. 根据房间热负荷、可敷设加热管地面面积、水温、室内温度等进行地热管间距计算（由于地面敷设可以考虑成一个整体，不同外径加热管散热量基本可以参考De20（即《规程》附录A）【执行天正、鸿业相关地热计算】；5. 由于《规程》3.7.5要求每套分集水环路的总阻力不宜大于30Kpa,而低温热水地板辐射采暖的局部阻力大约为沿程阻力的20~30%（包括加热管弯头、分集水器、阀门等），也就是说加热管的沿程阻力应控制在30000/(1+0.3)==23000/120=192Pa/m（控制每环120m）,考虑各种因素，按0.8X192=153Pa/m(在《技术措施》P34要求室内最不利环路控制比摩阻为60~120Pa/m，在《技术措施》P41要求室外最不利环路控制比摩阻为40~100Pa/m)，注意地热管温差小，流量大，不可以套用95/70相关数据表格。
加热管内流速尽量控制到大于0.25m/s(取0.25~0.5m/s) 。
总结De16(计算内径12mm)可以带到 1.2~1.75KW;De20(计算内径16mm)可以带到2.0~3.5KW;De25(计算内径20mm)可以带到3.75~6.85KW---【参考鸿业水力计算软件或水力计算总结.xls】；6. 选定加热管大小后，根据第4条提到的在满足水力条件下的负荷值，总负荷除以每环负荷，可以计算出要求的环路总数，然后选择分集水器。
分集水器型号一般按楼层、分区考虑设置；7. 初步绘制盘管（本人一般用天正暖通7.6），根据第5条提到的各种管道所负担的负荷值，通过采暖热负荷指标可以大约计算出可以负担的采暖面积（比如热负荷指标为100W/㎡，De16的管道可负担12~17.5㎡，如果一个房间大于这个数值，建议分成2环，因为还没有考虑到房间盘管至分集水器的距离，建议每环管道长度控制在85~90m左右（偏保守了哦），当然最高限制不能超过120m）。
低温热水地板辐射采暖技术
低温热水地板辐射采暖技术浅议摘要：本文从低温热水地板辐射采暖技术控制方面的一些问题进行分析，提出了低温热水地板辐射采暖系统施工技术的注意事项及解决方法，以促进该采暖技术控制管理。
关键词：低温热水地板辐射采暖技术控制管理引言：低温热水地板辐射采暖系统，是一种将加热管埋置于混凝土埋管层中，让40~60℃的低温热水在管内循环流动，加热整个地面，使表面温度上升25~29℃左右，然后通过辐射和部分对流传热方式向室内散热的一种采暖方式。
低温热水地板辐射采暖系统，以其室内温度均匀，蓄热时间长，温度梯度小，舒适性好，符合人体生理要求及不影响室内使用面积等优点，受到人们普遍欢迎，广泛应用于别墅、住宅、宾馆大堂、游泳池馆等场所，尤其别墅和住宅使用更为普遍。
1.低温热水地板辐射采暖技术控制1.1低温热水地板辐射采暖工程的做法在地面板体结构铺设方面，工程中普遍采用的形式为填埋式，也称传统型湿式做法，即在钢筋混凝土楼板基层上先以水泥砂浆找平，然后铺设厚度不小于20mm的高密度发泡或挤出型泡沫塑料板，板上部复合一层铝箔，在铝箔层上铺装通以热水的盘管，并以塑料卡钉将盘管与保温层固定在一起，最后浇筑40~60mm厚的豆石混凝土作为填充层，地面装饰层则根据用户的要求在填充层上铺设地砖、花岗岩板或木地板等。
这种做法有其自身许多优点，但工程实践中也看到它存在的不足或局限，在一定程度上，阻碍了它的推广应用。
譬如：维修困难、初投资偏高、对高层建筑加大楼板结构负荷、家庭装修中采用木地板铺设龙骨时受限等。
另外一种做法不同于以上传统意义上的湿式做法，被称为干式低温热水地板辐射采暖系统，此干式做法是将加热盘管置于基层上的保温层与带龙骨的架空木（竹）地面装饰层之间无任何填埋物的空腔中，它可以用来克服湿式做法中存在的不足，因为它不必破坏地面结构，尤其适用于将现有住宅改造成地板采暖形式，为地板辐射采暖在我国的推广提供更多选择，从而丰富和完善了地板采暖技术的应用，是适应我国建筑条件和住宅产品多元化需求的有益探索和实践。
低温热水地板辐射采暖系统给排水设计施工解析(高清大图)
户内示意图
户内示意图
地板采暖工程图片析
一、清理垃圾,灰尘
地板采暖工程图片析
二 安装分集水器 要先定好分集水器
的位置,然后地面开槽, 预埋好电热执行器和房 间温控器之连接线。
地板采暖工程图片析
三、铺保温板及反射膜
铺设铝箔纸， 用来向上反 射地暖的热量。
作用1：防止热胀冷缩，破坏地板 作用2:减少热量传导损失
2、回路设计
单迂回式、 双迂回式、 螺旋式
单迂回式
双迂回式
适用于狭长的房间
螺旋式
回路设计注意事项 地暖盘管的长度最好不要超过120米
每路盘管的长度最好一致，相差最好不要超过 10%
地暖盘管中间严禁有接口
3、盘管间距的设计：
在地暖设计时盘管间距要根据供水、回水温度及温差 来计算，一般供回水温差都在10℃左右，管距一般在 15cm-30cm不等，在冷墙、卫生间及落地飘窗处盘 管间距设计为15cm，其他房间为20-25cm。
地板采暖系统热量分布
地板辐射系统 散热器系统
地板采暖系统热量分布
地板辐射采暖中热量 的分布
散热器采暖中热量的 分布
节能 舒适 美观 健康 安全可靠 时尚
地板采暖优势
地板采暖优势
1、节能：在建立同样舒适条件的前提下，地板采暖房间的室内 温度比一般散热器采暖温度低2-3℃，节省了能源，降低了供 暖系统的运行费用。

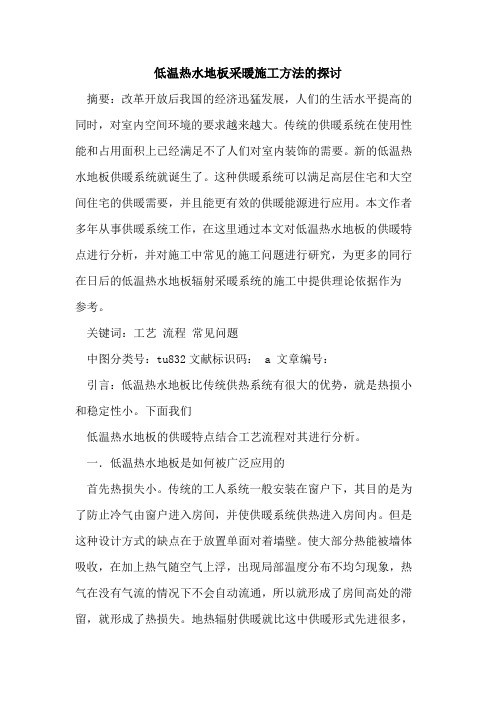

低温热水地板采暖施工方法的探讨
低温热水地板采暖施工方法的探讨摘要：改革开放后我国的经济迅猛发展，人们的生活水平提高的同时，对室内空间环境的要求越来越大。
传统的供暖系统在使用性能和占用面积上已经满足不了人们对室内装饰的需要。
新的低温热水地板供暖系统就诞生了。
这种供暖系统可以满足高层住宅和大空间住宅的供暖需要，并且能更有效的供暖能源进行应用。
本文作者多年从事供暖系统工作，在这里通过本文对低温热水地板的供暖特点进行分析，并对施工中常见的施工问题进行研究，为更多的同行在日后的低温热水地板辐射采暖系统的施工中提供理论依据作为参考。
关键词：工艺流程常见问题中图分类号：tu832文献标识码： a 文章编号：引言：低温热水地板比传统供热系统有很大的优势，就是热损小和稳定性小。
下面我们低温热水地板的供暖特点结合工艺流程对其进行分析。
一．低温热水地板是如何被广泛应用的首先热损失小。
传统的工人系统一般安装在窗户下，其目的是为了防止冷气由窗户进入房间，并使供暖系统供热进入房间内。
但是这种设计方式的缺点在于放置单面对着墙壁。
使大部分热能被墙体吸收，在加上热气随空气上浮，出现局部温度分布不均匀现象，热气在没有气流的情况下不会自动流通，所以就形成了房间高处的滞留，就形成了热损失。
地热辐射供暖就比这中供暖形式先进很多，首先它的供暖范围是均匀的，可以有效降低热损舒适性，在加上人体足部热敏感强，只要脚暖了全省都会暖和，形成了脚暖头凉的感觉，极大提高了人们的居住环境。
其次稳定性好。
混凝土的热蓄量大，所以在不持续供暖的情况下可以有效保持室内温度，不像传统的供暖设备热度散发快。
另外一半住宅的供暖系统会占地1-2平米，对于小户型建筑来说这是很打的面积了，所以低温热水地板可以有效增加建筑的使用空间，目前国内地暖的铺设材料一pvc管材配合铜阀为主。
这种组合的特性在于施工接头少，抗老化和抗腐蚀性好，而且不会出现渗漏的。
目前地暖的铺设形式主要有蛇形和回型，蛇型分为单双式和交叉式，回型分为单回和双回型。
低温热水地板辐射采暖方式论文
低温热水地板辐射采暖方式探讨【摘要】低温热水地面辐射采暖具有舒适性好、易于分户计量、使用寿命长、高效节能、运行费用低、温度均匀、综合经济性能好、隔音效果好节省空间等优点，成为一种逐渐被广大消费者认可的采暖方式，本文就此做一探讨。
【关键词】低温热水地板辐射采暖；问题；建议所谓低温热水地板采暖是以不高于70℃的热水作热媒，将加热管埋设在地板中的低温辐射供暖。
它通过埋设于地板内的管材把地板加热，均匀地向室内辐射热量，具有热性能稳定、室温均匀、舒适、节能、免维护、管理方便等特点，是一种极为理想的供暖方式。
一、低温热水地板采暖的优势1、节约能源，减少环境污染首先，低温热水地板辐射采暖主要依靠辐射换热，其辐射换热量占总换热量的50%~60%，因而其室内作用温度比采用散热器要高1℃~2℃。
其次，低温热水地板辐射供暖供水温度较低(一般不超过60℃)，因此热水加热时消耗的能量以及管网传送热水时的损耗较少。
再者，由于供水温度不高，便于利用太阳能、热泵、地热及低品位热能，可以进一步节省常规能源。
2、室内热舒适性好，卫生保健低温热水地板辐射采暖提高了室内平均辐射温度，减少了对人体的冷辐射，使人体辐射散热量大量减少，能改善人体血液循环，促进人体新陈代谢，从而提高人体舒适感。
同时，这种供暖方式不易造成空气对流，减少了室内因对流所产生的尘埃飞扬及积尘，可减少室内空气的二次污染，消除了散热器和管道积尘对室内微气候的影响，从而改善室内空气品质。
3、经济实惠采用地暖供热投资少，维护费用低，对建筑商来说更加经济。
不论何种暖气片随着时间的推移，在使用中都或多或少会发生腐蚀，进而出现泄露现象，因此必须进行必要的维修，维修费用较大。
而采用地暖因其塑料管材的耐腐蚀、抗老化、不结垢等优越性，维护费用几乎没有。
另外，由于地暖效果好，用户所需热流量也较散热器少，再加上用户可以分室、分时控制采暖，所以用户在采暖中会更节约、更合理。
二、低温热水地板辐射采暖在应用中存在的问题低温热水地板辐射采暖除自身存在的增高层高、增加楼层荷载等问题，还有一些人为因素造成的问题，让地板采暖系统存在严重的安全隐患。
低温热水地板辐射采暖地面施工工法样本
讲座内容
1、引言
2、工法特点
3、适用范围
4、施工工艺流程及操作要点
5、材料与设备
6、质量要求
7、安全措施及文明施工
8、效益分析
9、应用实例
1、引言
1.1低温热水地板辐射采暖的发展
早在二十世纪三十年代, 低温热水地板辐射供暖开始在工程中得到采用, 并公认是一种最舒适的供暖方式。
由于当时大都采用铜管作为加热管, 造价很高, 因此未能普及推广, 随着塑料工业的发展, 二十世纪七十年代中期, 欧美研制生产出一种新型管材——聚丁烯( PB) 管, 从而开创了在低温热水地板辐射供暖领域以塑代钢( 铜) 的新时代。
低温热水地板辐射采暖是一种利用建筑物内部地面进行采暖的系统。
将塑料管敷设在楼面现浇砼层内, 热水温度不超过60℃, 工作压力不大于0.4 MPa的地板辐射供暖系统。
该系统以整个地面作为散热面, 地板在经过对流换热加热周围空气的同时, 还与人体、家具及四周的维护结构进行辐射换热, 从而使其表面温度提高, 其辐射换热量约占总换热量的50%以上, 是一种理想的采暖系统。
地暖采暖房间以其良好的耐腐蚀性、节省室内空间、卫生、高效节能、散热均匀以及良好的人体舒适感等独特优势得到迅速推广应用。
低温热水地板辐射采暖系统安装检验批质量验收记录(最新版)
水压试验记录（编号××），试验合 格
0.6Mpa
不得出现硬折弯 现象
符合要求
塑 料 管
≤8倍管道外 径
复 合 管
≤5倍管道外 径
尺量检查
/ 符要求
符合设计要求
对照图纸及产品说 明书，尺量检查
符合设计及产品说明书
合格
一 加热盘管 2 管径、间距
般 和长度
符合设计要求， 间距偏差≤±10mm
拉线和尺量检查
项 防潮层、防 3 水层、隔热
目 层及伸缩缝
符合设计要求
填充层浇灌前观察 检查
符合设计要求 符合设计要求
合格
4 填充层强度 标号符合设计要求 查试块抗压试验
试块抗压试验报告（编号××），强 度符合设计要求
施工 单位 检查 评定 结果
主控项目全部符合要求，一般项目满足规范要求，本检验批符合要求
项目专业质量检查员:
低温热水地板辐射采暖系统安装检验批质量验收记录
GB50242-2002
桂建质050504
工程名称
工程1
子分部工程名 称
室内采暖系统
验收部位
低温热水地 板辐射采暖 系统安装检
施工单位
分包单位
/
项目经理
分包项目经 理
/
专业工长
/
施工班组长
/
施工执行标准名称及编号
建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）
施工质量验收规范规定
检查方法
施工单位检查评定记录
监理(建设) 单位验收记录
1 盘管埋地
主2 控 项 目3
盘管水 压试验
盘管加 热弯曲 及曲率
半径
分、集水
低温热水地板辐射采暖专项施工方案 (1)
低温热水地板辐射采暖专项施工方案一、编制依据《建筑工程施工质量验收统一标准》（GB50300——2001）；《建筑给水排水及采暖工程施工质量质量验收规范》（50242——2002）；《地面辐射供暖技术规程》（JGJ142——2004）；万锦星城设计文件：楼面地板辐射采暖构成：5、预留30厚面层4、40厚C20细石混凝土垫层3、0.2厚真空镀铝聚酯薄膜2、30厚聚苯乙烯泡沫板保温层1、钢筋混凝土楼板卫生间地板辐射采暖构成：8、预留30厚面层7、0.6厚SBC防水层6、40厚C20细石混凝土垫层5、0.2厚真空镀铝聚酯薄膜4、20厚聚苯乙烯泡沫板保温层- 1 -3、0.6厚SBC防水层2、20厚1；3水泥砂浆找坡1、钢筋混凝土楼板室内盘管PE-RT20 * 20连接支管PP-R塑铝稳态管S4级二、施工准备1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。
2、对施工现场所有操作人员进行技术交底、安全交底，掌握施工工艺和规范标准要求。
3、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送试复检。
4、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电热风机、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。
5、对现场进行清理，打扫干净，达到地板辐射施工要求。
三、施工工艺方法要求（一）地板辐射施工工艺流程准备工作—→绝热层施工—→集配装置安装—→加热盘管安装—→加热盘管冲洗—→初次水压试压—→加热盘管砼填充层施工—→二次水压试验—→面层施工—→系统调试—→结束。
- 2 -（二）施工方法1、绝热层施工a.地面基层清理对水泥砂浆找平层进行清理，找平层上不应有砂石、垃圾、积灰等杂物，其平整度应符合规范要求。
b.绝热板铺设1)铺设绝热板之前，应根据房间形状和面积大小，合理下料裁板。
2)将保温板按先里后外顺序铺设在找平层上，多层绝热层应错缝铺设，接合处应严密，铺设应平整，不应凹凸不平或起包。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低温热水地板采暖
作者：牛海峰
来源：《科技资讯》2011年第14期
摘要:低温热水地板采暖是通过在地面下面敷设热水输送散热盘管,利用地面自身的蓄热辐射而将热量向地面上的空间散发,维持该空间具有较稳定合适温度状态的技术。
该技术在欧洲已有多年的使用和发展历史,是一项在欧洲非常成熟且应用广泛的供热技术。
近年来,在我国也得到广泛应用。
关键词:低温热水地板采暖地板设计控制
中图分类号:TU832 文献标识码:A 文章编号:1672-3791(2011)05(b)-0077-01
我国地面辐射采暖技术是二十世纪八十年代初由欧洲传人,近年来发展迅速,从冰峰的北国到四季如春的江南,甚至远在云南,地暖都成为一种时尚,从高档的公寓、别墅到经济实用房,都成为一项十分抢眼的卖点。
据统计,自2000年后我国采暖安装面积年增长率高达60%以上,2005年的安装面积突破5000万m2大关,受益人口增加150万左右,这一发展势头十分强劲,预测今后数年内,年增长率将保持在30%以上,三年后安装面积有可能突破10×107m2。
冬季一到,居室采暖也就提上了日程。
这几年来,地板采暖作为一种新技术,正在越来越普及。
据德合家公司有关专家介绍,地热采暖不仅符合空气流动规律,还迎合了人体的生理特征。
由于热空气向上散发,因此,一般传统式采暖装置,从暖气片中散发出的热量都散发在空气中,往往是天花板的温度高于地面附近的温度。
这种上高下低的温度梯度,正好与人相适应的舒适要求相反,而采用地热地板低温辐射采暖装置,符合人的舒适感。
地面温度高,头部温度低,给人脚暖头凉的舒适感。
1正确使用地热地板
使用地热系统,温度不宜骤升骤降,供热开始及结束时须有升温及降温的过渡过程,加热过程要循序渐进,每天温度升降应控制在4℃～6℃。
第一次升温或长久未开启使用时应缓慢升温,建议每小时升温1℃左右,以防止木地板升温过快发生开裂扭曲。
考虑到任何地板都具有遇热膨胀变形的缺陷,消费者在第二年使用地热采暖系统时,一定要严格按照规定的加热程序循序渐进,绝不能一步升温到位,如第一天只升温到18℃,第二天升温到25℃,第三天升温到30℃等。
强化地板适合水管温度不超过45℃,地板表面温度不能超过
30℃。
如果超过这个温度,就会影响地板的寿命和使用周期。
一般的家庭冬季室内温度达到22℃左右就已经很舒服了,所以只要正常升温,就不会影响地热地板来年的使用。
为保证地热地板正常的使用寿命,家庭使用中地热达到地板表面温度以30℃左右为宜,最高应不高于45℃,过高的温度及突然的升温、降温将会大大影响地热地板的使用寿命。
2低温热水地板采暖设计说明
地面供暖结构层厚度:公建≥90mm,住宅≥70mm(不含地面层及找平层)。
热媒温度≤65℃(最高水温≤80℃)。
供回水温差8℃～15℃。
交联聚乙烯(PEX)管工作压力0.8MPa。
地面供暖结构承受荷载≤2000kg/m2,若>2000kg/m2应采取相关措施。
在供水干管上应设过滤装置,以防异物进入地面供暖系统内。
为防止地面在供暖后产生各方向膨胀使地面出现隆起和龟裂,要将地面分割成若干区块,并以膨胀条隔开,管道穿膨胀处加伸缩节。
填充的豆石混凝土中还需加入防龟裂添加剂。
地面散热量与地面材质,供回水温度管间距,室内设计温度有关,我公司常年备有全部配套器材,同时提供咨询、设计、施工、售后服务。
3设计方面
管距不是通过计算所得,而是根据凭空想象或照别的工程照搬照抄过来,一味的模拟,造成温度偏高,管材浪费。
甚至个人工程队为了防止房间温度偏低,所有房间管距均为100mm,更是造成了能量的浪费。
规范规定的最大盘管间距300mm过于保守,按此规定标准层最大盘管间距300mm时,地面散热量明显超过房间所需热负荷,又是一个能源浪费点。
4控制方面
按国家标准JGJ142-2000《地面辐射供暖技术规程》之3.8.1规定,新建住宅低温热水地面辐射供暖系统,应设置分户热计量和温度控制装置,这是一条强制性条文,必须严格执行,我们把这称为“热水地面辐射采暖”,简称地面辐射采暖。
而目前大多数地面辐射采暖系统并未设置温度控制装置,我们把这称为“简易地暖”。
这两者的应用效果有着很大的差别。
“热水地面辐射采暖”居住者可随心所欲的设定温度,直到感到舒适为止,因此室温不会过高,更用不着开窗求冷,舒适、节能两大优点总是相伴而生的。
简易地面辐射采暖不设温控装置,室温无法调控。
因此在设计和安装时只能是就高不就低,室温高了,打开门窗降温是很便捷的办法;但室温过低就很难解决了,因此谁也不敢把地面辐射采暖的室温搞的太低。
不设温控装置的地面辐射采暖系统造价仅为设有温控装置的地面辐射采暖系统造价的50%左右,节省了一次性投入的资金是以牺牲地面辐射采暖舒适、节能两大优点为代价的。
简易地面辐射采暖能在我国产生并遍地开花,原因也很多,其中一个重要原因便是我国地面辐射采暖市场承受能力限制,地面辐射采暖刚传人我国时,所用主要原料几乎全部依赖进口,价格昂贵,为了解决这个矛盾,地面辐射采暖的系统设计一再简化,简单的不能再简单,这就出现了简易地面辐射采暖,并延续至今。
我国从事地面辐射采暖安装的队伍中,大多数是未经过专业培训,他们的素质较差,大多数不懂设计也不会计算,他们理解的地面辐射采暖安装就是把管子“弯巴弯巴”,埋在水泥层里这么简单,他们三个一堆,两个一伙,以低价的优势打一枪换一个地方,因此安装的地面辐射采暖差不多千篇一律都用DN20的管子,管间距也几乎全部为200mm左右,这就使简易地面辐射采暖的先天不足更加突出。
翻开欧洲的统计可以发现,欧洲地面辐射采暖大量使用DN15、DN16的管子,使用DN18的比较少,使用DN20的就更少了。
我国地面辐射采暖走到这一步,与我们的设计力量薄弱、安装队伍素质不高关系很大。
我国地面辐射采暖20年的发展历程,简易地暖成为了主流,且有继续扩大的趋势,我国的建筑节能任重而道远,我国地暖行业的发展壮大更是举步维艰。
欧洲的实验数据表明,地暖系统采用自动控温可比手动控温节能15%左右,那么手动控温又比不控温的节能多少呢？没有具体数据,但可以想象得到,不控温的地暖系统不会比控温的地暖系统节能。
不可否认,简易地暖对推动我国地暖发展功不可没,但同样不可否认的是简易地暖存在不舒适、不节能的特点是与现行国策法规相悖的,因此建议有关部门组织相关研究、设计、安装单位对现有简易地暖进行一次普查和测试,对它们的舒适度和节能效果等重要指标做出准确的评价,为简易地暖的壮大指出一条阳光大道,真正体现出地面辐射采暖舒适、节能的独特优势。
