认识冷水机中高低压表的数据
冷干机冷媒高低压力正常范围
冷干机冷媒高低压力正常范围
冷干机的冷媒高压力通常为1.5-2.5MPa，冷媒低压力通常为0.2-0.4MPa。
具体的数值会根据不同厂家的设计和不同的工况而有所差异，但一般都在这个范围内。
首先是冷媒高压力的正常范围。
冷媒在高压状态下，会流经冷凝器，与冷媒管路和压缩机之间形成一定的压力差，从而排出系统中的
湿气。
在正常情况下，冷媒高压力应该在1.5-2.5MPa之间，过高或过
低都会影响冷干机的干燥效果。
如果高压过高，可能会导致冷却器温
度过高，无法有效冷凝水分；如果高压过低，可能会使冷凝器温度过低，水分无法充分冷凝。
因此，保持冷媒高压力在正常范围内对冷干
机的正常运行非常重要。
然后是冷媒低压力的正常范围。
冷媒在低压状态下，会流经脱湿器，通过降低温度来降低湿空气中的水蒸气含量。
在正常情况下，冷
媒低压力应该在0.2-0.4MPa之间，过高或过低都会影响冷干机的脱湿
效果。
如果低压过高，可能会导致脱湿器温度过高，无法将湿空气中
的水蒸气充分降低；如果低压过低，可能会使脱湿器温度过低，水分
无法充分脱湿。
因此，保持冷媒低压力在正常范围内对冷干机的正常运行非常关键。
水冷式冷水机5HP配置参数表
5HP水冷式冷水机参数
±1.0 循环水温度超过低警报并切断压缩机 电源相位检测防止泵浦、压缩机反转 压力开关检测冷媒系统压力状态 热继电器保护压缩机 内保护器保护压缩机 热继电器保护泵 水位开关 空气开关 自来水 1080*580*1230 150
设备的内部配置表 5HP水冷式冷水机参数配置表 规格型号 Gw511A ISW25-10 CSB373H8A P830E ACZ-05W ACL-05W LRD ACSX-65L LRD DPA51CM44 AC-05W BKN-25 EK164 铜管 不锈钢出口 毛细管 R22 LFRG-1.8/3.8 ACL-10W 数量 1块 1个 1台 1个 1套 1套 2只 1个 2个 1个 1个 1个 1套 1套 1套 1条 2.8KG 2个 1套 品牌 台湾邦普 奥兰克 三洋 中国丰申 恒诚荣 恒诚荣 法国施耐德 恒诚荣 法国施耐德 瑞士佳乐 恒诚荣 韩国LG 美国ALCO 恒诚荣 恒诚荣 恒诚荣 中国金鼎 恒诚荣 恒诚荣
3
名称
规格类型 型号 KW
12
温度数显微电脑控制 器
温控精度℃ 温度异常 电源逆相 高低压故障 压缩机过载 13 警报装置 压缩机过热 泵浦过载 低水位警报 短路 冷媒体 14 15 外型尺寸 整机重量 长*宽*高（MM参数表 性能参数 AC-05W 15.91（出水温度10℃，冷凝温度40℃） 13690（出水温度10℃，冷凝温度40℃） 3N- 380-50HZ 4.5 10.5 全封闭渦旋式 3.75*1 8.6 离心式清水泵 25 3.5 外螺纹壳管式 3.4 19.6 盘管式 2.74 16 SUS304 65 DN25(根据客户要求) DN25(根据客户要求) 轻触式数码管显示器 Gw511A 继电器输出 +5～+35 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 配件名称 温度数显微电脑控制器 水泵 压缩机 压力开关 盘管式蒸发器 壳管式冷凝器 交流接触器 不锈钢水箱 热继电器 逆相保护器 电控箱 空气开关 干燥过滤器 冷媒管路 水管路系统 节流阀 制冷剂 压力表 低温组件
解析冷水机组八大系统参数与分析!
解析冷水机组八大系统参数与分析！一、蒸发双重压力与蒸发温度蒸发压力、蒸发温度与再生冷冻水带人蒸发器的热量有密切关系：空调冷负荷增大时：蒸发器冷冻收集器水的回水温度升高，激起蒸发温度升高，相关联的蒸发压力也升高。
空调冷负荷减少时：冷冻水回水温度增大，其蒸发温度和蒸发双重压力均降低。
一般情况下，冷水机组的制冷量必须略大于其的空调设计冷负荷量，否则将无法在运行得到满意的空调效果。
根据我国JB／T766695标准(热泵和空调设备名义工况为名一般规定)的规定，冷水机组的名义工况为冷冻水出水温度7℃，冷却水回水温度32℃。
其他相应的值为冷冻水回水温度12℃，冷却水出水温度37℃。
由于冷冻水的出水温度对冷水机组的经济性十分有利，运行中在满足空调使用其要求的情况下，应尽可能提高冷冻水出水温度。
一般情况下，蒸发温度常控制在3℃～5℃的范围内，较保鲜水出水温度低2℃～4℃。
过高的蒸发温度往往难以达到所要求的空调效果，而过低的蒸发温度，不但增加冷水机组的能量消耗，还容易造成蒸发管道冻裂。
二、冷凝财务压力与冷凝温度冷凝器所重复使用的冷却介质，对冷水机组冷凝温度温度和冷凝压力的高低有主要影响。
冷水机组冷凝温度的高低随冷却介质温度的高低而变化。
水冷式电厂冷却水的冷凝温度一般要高于冷却水出水温度4℃～8℃，如果高于8℃，则应清洗检查冷凝器内所的铜管是否结垢需要清洗；空冷式冷却机组的冷凝温度一般要高于出风温度5℃～10℃。
冷凝温度升高，功耗增大。
反之，冷凝温度降低，功耗随之降低。
当空气存在于冷凝器中时，冷凝温度与空气冷却出口温差增大，而冷却水进、出口严寒反而减小，这时冷凝器的充填效果不好，冷凝器外壳有烫手感。
除此之外，冷凝器管子水侧结垢和淤泥对传热的影响着起也相当大的作用。
因此，在冷水机组运行时则，应注意保证冷却水温度、水量、水质等指标在合格范围内。
三、冷却水的双重压力与温度冷水机组在名义工况下运行，其滤网进水温度为32℃，出水温度为37℃，温差5℃。
冷水表的温度范围
冷水表的温度范围
冷水表是我们日常生活中经常使用的一种计量工具，温度范围对于使
用者来说是非常重要的。
一般来说，冷水表的温度范围可以分为以下
几个方面：
1. 水温范围
冷水表的温度范围首先涉及到的就是水温范围。
冷水表一般可测量的
水温范围为0℃~30℃，超出这个范围使用可能会导致测量结果不准确。
2. 环境温度范围
除了水温范围之外，冷水表还需要考虑的是环境温度范围。
一般来说，冷水表的环境温度应该在0℃~40℃之间。
如果环境温度过高或过低，也可能会影响冷水表的测量精度。
3. 温度显示范围
冷水表在测量水温时会将温度转化为数字进行显示。
一般来说，冷水
表的温度显示范围应该为0℃~99℃。
如果温度超出了这个范围，显示屏可能会无法正常显示数字。
总体来说，冷水表的温度范围主要包括水温范围、环境温度范围和温度显示范围。
在使用冷水表时，我们需要注意这些范围，以确保能够得到准确的测量结果。
同时，在购买冷水表时也需要注意这些范围，选择符合自己需求的冷水表，以确保工具的有效使用。

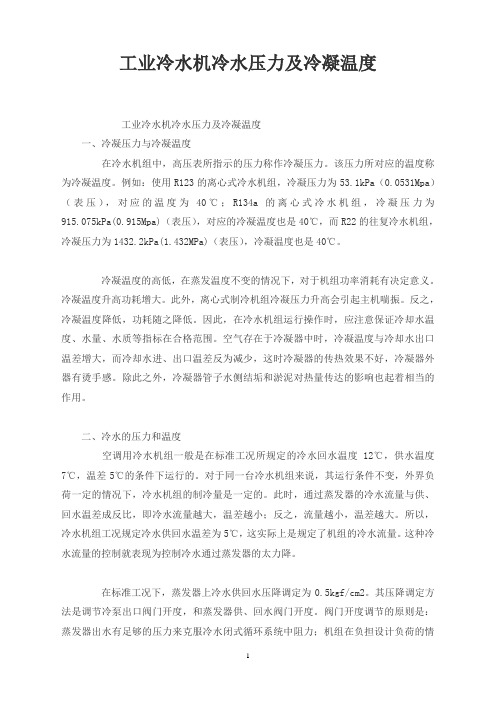

工业冷水机冷水压力及冷凝温度
工业冷水机冷水压力及冷凝温度工业冷水机冷水压力及冷凝温度一、冷凝压力与冷凝温度在冷水机组中，高压表所指示的压力称作冷凝压力。
该压力所对应的温度称为冷凝温度。
例如：使用R123的离心式冷水机组，冷凝压力为53.1kPa（0.0531Mpa）（表压），对应的温度为40℃；R134a的离心式冷水机组，冷凝压力为915.075kPa(0.915Mpa)（表压），对应的冷凝温度也是40℃，而R22的往复冷水机组，冷凝压力为1432.2kPa(1.432MPa)（表压），冷凝温度也是40℃。
冷凝温度的高低，在蒸发温度不变的情况下，对于机组功率消耗有决定意义。
冷凝温度升高功耗增大。
此外，离心式制冷机组冷凝压力升高会引起主机喘振。
反之，冷凝温度降低，功耗随之降低。
因此，在冷水机组运行操作时，应注意保证冷却水温度、水量、水质等指标在合格范围。
空气存在于冷凝器中时，冷凝温度与冷却水出口温差增大，而冷却水进、出口温差反为减少，这时冷凝器的传热效果不好，冷凝器外器有烫手感。
除此之外，冷凝器管子水侧结垢和淤泥对热量传达的影响也起着相当的作用。
二、冷水的压力和温度空调用冷水机组一般是在标准工况所规定的冷水回水温度12℃，供水温度7℃，温差5℃的条件下运行的。
对于同一台冷水机组来说，其运行条件不变，外界负荷一定的情况下，冷水机组的制冷量是一定的。
此时，通过蒸发器的冷水流量与供、回水温差成反比，即冷水流量越大，温差越小；反之，流量越小，温差越大。
所以，冷水机组工况规定冷水供回水温差为5℃，这实际上是规定了机组的冷水流量。
这种冷水流量的控制就表现为控制冷水通过蒸发器的太力降。
在标准工况下，蒸发器上冷水供回水压降调定为0.5kgf/cm2。
其压降调定方法是调节冷泵出口阀门开度，和蒸发器供、回水阀门开度。
阀门开度调节的原则是：蒸发器出水有足够的压力来克服冷水闭式循环系统中阻力；机组在负担设计负荷的情况下运行，蒸发器进、出水温差为5℃。

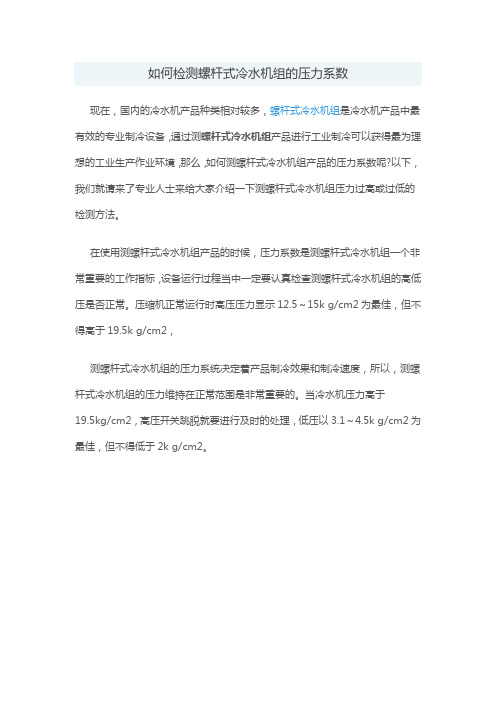

如何检测螺杆式冷水机组的压力系数
如何检测螺杆式冷水机组的压力系数
现在，国内的冷水机产品种类相对较多，螺杆式冷水机组是冷水机产品中最有效的专业制冷设备，通过测螺杆式冷水机组产品进行工业制冷可以获得最为理想的工业生产作业环境，那么，如何测螺杆式冷水机组产品的压力系数呢?以下，我们就请来了专业人士来给大家介绍一下测螺杆式冷水机组压力过高或过低的检测方法。
在使用测螺杆式冷水机组产品的时候，压力系数是测螺杆式冷水机组一个非常重要的工作指标，设备运行过程当中一定要认真检查测螺杆式冷水机组的高低压是否正常。
压缩机正常运行时高压压力显示12.5～15k g/cm2为最佳，但不得高于19.5k g/cm2，
测螺杆式冷水机组的压力系统决定着产品制冷效果和制冷速度，所以，测螺杆式冷水机组的压力维持在正常范围是非常重要的。
当冷水机压力高于
19.5kg/cm2，高压开关跳脱就要进行及时的处理，低压以3.1～4.5k g/cm2为最佳，但不得低于2k g/cm2。
二次供水设备压力表的知识
二次供水设备压力表的知识
大家都知道二次供水设备能够解决用户的供水难题，但在其工作运行中，设备的压力表是极为重要的零部件，它显示了市政水管网的压力和用户供水压力，设备通过压力表的数据决定是否进行加压运行。
所以，这是一个极为重要的部分。
今天，小编为大家详解二次供水设备压力表的知识。
1、二次供水设备的压力表按精确度可分为精密压力表、一般压力表。
精密压力表检测等级又分为0.1、0.16、0.25、0.4级0.05级；一般压力表检测等级分为
1.0、1.6、
2.5、4.0级。
2、按测量种类分为真空表、微压表、低压表、中压表、高压表。
真空表测量小于大气压力的压力值；微压表测量压力值＜60000帕的压力；低压表用于0-6MPa 压力值；中压表用于10~60MPa压力值；高压表用于100MPa以上压力值。
3、按指示压力基准分为一般压力表、绝对压力表、差压表。
一般压力表将大气压力为基本标准；绝对压力表将绝对压力零位作为基本标准；差压表则是测量两个被测压力之差。
此外，压力表还按照显示方式分为指针压力表和数字压力表，根据二次供水设备的不同功能上也有区别。
由此可见，压力表的特点以及分类标准极为精细。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
认识冷水机中高低压表的数据
一般的冷水机高低压表是指制冷系统的冷媒压力，主要是用来监控系统的运
行情况及方便售后检修。不同的冷媒有不同的压力，高低表上面一般都会标出几
种冷媒的对照压力，常见的有R22\R407及R404等等，高压0-35/38MPa,低
压-1-15/18MPa ，有些表上面有写kgf/cm2,即我们常说的公斤，1公斤
=0.1mpa。
一、冷水机中制冷压力表分为“高压表” 和 “低压表” 每HP有一对(水
冷式冷水机)
1、“低压表”最高读数一般为 1.5MPa 1.8MPa
2、“高压表”最高读数一般为 3.5MPa 3.8MPa
二、解读压力值
1、低压表最外一圈的数值为MPa的数值，如指针指到 .3 即当前的压力为
0.3MPa。低压表由外到内第二圈数值为Kg/cm^2
2、高压表最外一圈黑色大字的数值为MPa的数值，如指针指到2，即当前
的压力为 2.0MPa
3、不同压力单位的转换 1MPa=10.2kg/cm^2=10bar=145Psi
三、解读温度值
1、低高压表，由外往内数(风冷式冷水机)
第3圈 绿色 R134a温度值，单位 C （摄氏度）
第4圈 黑色 R22 温度值，单位 C （摄氏度）
如一台冷水机冷媒使用 R22, 运行时，低压压力 0.4mPa 对应的冷凝温度
约为 2度
如一台冷水机冷媒使用 R134a, 运行时，低压压力 0.2mPa 对应的冷凝温
度约为 0.5度
2、高压表，由外往内数
第1圈 黑色 压力值，单位 MPa (兆帕)
第2圈 绿色 R407C温度值，单位 C （摄氏度）
第3圈 红色 R134a温度值，单位 C （摄氏度）
第4圈 绿色 R22 温度值，单位 C （摄氏度）
第5圈 绿色 R404A温度值，单位 C （摄氏度）(螺杆式冷水机)
如一台冷水机冷媒使用 R22, 运行时，高压压力 1.8mPa 对应的冷凝温度
约为 50度
