初三物理课件-初三物理光学作图 精品
2024年中考物理总复习：作图专题课件新人教版
解析:根据“想要下车的乘客只要按下任何一个按钮,装在驾驶台上的指示 灯都会发光”,结合串、并联电路特点进行判断,可见这两个开关互不影响, 两个开关应是并联的。 答案:如图所示
3.判断通电螺线管的磁极或电流方向 【例9】 如图所示,闭合开关S后,请标出图中放置的小磁针静止时的N极。
解析:根据安培定则可以判断出通电螺线管的左端为S极,右端为N极,所以 小磁针的左端为N极。 答案:如图所示
解析:小球在水中处于静止状态,受重力与浮力两个力,这两个力是一对平 衡力,重力方向竖直向下,浮力方向竖直向上,两力大小相等。 答案:如图所示
2.画杠杆的力臂 【例5】 如图所示,用裁纸刀裁纸。加在裁纸刀上的动力为F,支点在O点, 请在图中画出其对应的动力臂l。
解析:从支点O向力F的作用线作垂线,支点到垂足间的距离为动力臂l。 答案:如图所示
2022
初中总复习优化设计
CHU ZHONG ZONG FU XI YOU HUA SHE JI
第二板块 专题一 作图专题
内
01 命题趋势解读
容
索
引
02 热点考向例析
命题趋势解读
综合分析近年中考试题,作图题是中考的热点题型,主要考查三个方面:光学作 图、力学作图和电磁学作图。 1.光学作图在中考中考查的重点:(1)根据光的反射定律和折射规律作图;(2)利 用平面镜成像特点作图;(3)根据透镜对光线的作用作图。 根据光的反射定律和折射规律的作图在中考中出现较多。主要题型:已知入 射光线画反射光线和折射光线;已知反射光线和折射光线画入射光线;已知入 射光线和反射光线确定镜面的位置;用光的反射定律和折射规律作图解释日 常生活中的现象等。 平面镜成像的作图主要有两类:一是根据平面镜成像的原理作图;二是根据平 面镜的特点作图。 利用透镜对光线的作用作图主要题型:根据透镜对光的会聚和发散作用填光 学元件;利用通过凸透镜和凹透镜的三条特殊光线的作图。
初中物理光学作图专题 -【完整版】
图图光学作图专题一、小孔成像：①原理：光沿直线传播②像和物体的形状相似，像相对于物体上下、左右颠倒，像的形状跟小孔的形状无关。
小明同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图1中做出蜡烛AB的像A'B'；2009年夏季，中国出现了日食奇观．小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是二、光的反射折射作图：①入射角、反射角和折射角都指的是与法线的夹角②光在介质里速度越快，则对应的角度越大（v空气＞v水＞v玻璃）。
三、平面镜成像图平面镜成像特点：①虚像；②像与物等大；③像与物到镜面的距离相等；④像与物的连线与镜面垂直,像和物关于平面镜对称。
平面镜成像原理作图：①首先确定像点：像在物体实际位置的上方②折射光线的反向延长线相交于虚像点③人眼看到的是物体的像，是物体发出的入射光线的折射光线进入人的眼睛。
小结：光学综合作图的方法: （1）弄清光线的传播方式（2）确定像点的位置，弄清成像的原理：①若是平面镜成像：像和物关于平面镜对称；入射光线的反向延长线相交于虚像点②若是折射，则折射光线的反向延长线相交于虚像点 完成下列各光路图如图5所示，AO 为入射光线，OB 为反射光线，请在图上画出平面镜位置。
如图6所示，S 为发光点，S ’为它在平面镜中的虚像。
请在图上画出平面镜位置。
请用对称法画出图7中物体在平面镜中的像。
如图8所示，AB 是由点光源S 发出的一个入射光线，CD 是由S 发出的另一条入射光线的反射光线，请在图中画出点光源S 点的位置。
图5图6A B ABAB A B 图如图9所示，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围。
如图10所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于____。
图8 图9 图10 图11如图11所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。
年中考物理作图专题复习课件演示文稿
2、利用平面镜成像特点作图
A′ S′
P
S B′
作法归纳：
①：找对称点（像点）
②：连线（辅助线、虚像用虚线）
第五页，共37页。
3、凸透镜、凹透镜的三条特殊光线
F
OF
F
F
O
归纳：三条特殊光线
１、平行主光轴： 过焦点
２、过焦点：
平行主光轴
３、过光心：
传播方向不变
第六页，共37页。
【光学作图练习】
1、完成光线经过玻璃的光路
第九页，共37页。
(1)、重力和压力示意图的区别
• 作用点不同：重力的作用点是重物重心；压 力的作用点是接触面
• 方向不同：重力永远竖直向下，压力垂直并 指向接触面。
• (1)作出木箱受到的重力和木箱对地面的压力
• (2)作出物体B受到的重力和B对斜面的压力
A
(1)
第十页，共37页。
G
F
B GF
(2)
支点），应在木柱上的哪一个点施加力，才能使施加的力最小，请在图
上画出这个最小的力。
F
F
G
第三十一页，共37页。
F
f
FN
F
f
F
G 图9
图11 G
图G12
作法归纳：①首先弄清题的具体要求，若作力，要明确
是物体受到的力（具体哪个力）还是对别的物体施加的
力，有多个力时，一般先画 重力、其次画 支持力 、最 后画 摩；擦避力免少画或多画力。
年中考物理作图专题复习课件 演示文稿
第一页，共37页。
（优选）年中考物理作图专题 复习课件
第二页，共37页。
近年中考作图题型
光学
1、光的反射、折射光路图 2、利用平面镜成像特点作图 3、凸透镜、凹透镜的三条特殊光线
中考物理专题复习：《光学作图题》ppt
在图Z1－23中，根据给出的入射光线，画出相 应的出射光线，作图时注意标上光线的方向。
图Z1－23
【解析】 对于凸透镜，平行于主光轴的光线经凸透镜折射后
将过焦点。
【答案】 如图所示。
命题视角1答图
如图Z1－24所示，已知凸透镜的一条折射光线 和一条入射光线，请你对应画出它们的入射光线和折射光线。
【答案】 如图所示
命题视角2答图
完成下列作图题：
将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水
面，如图Z1－20所示，请画出这束光线在水中行进最后射出水面 的光路图。
图Z1－20
【解析】 垂直射向水面的光的传播方向不改变，一直射到水
中的平面镜上，在平面镜上发生反射，反射光线在水面处又发生

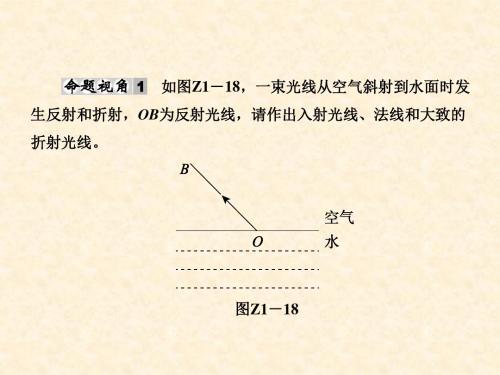

如图Z1－18，一束光线从空气斜射到水面时发
生反射和折射，OB为反射光线，请作出入射光线、法线和大致的
折射光线。
图Z1－18
【答案】 如图所示。
命题视角1答图
如图Z1－19，一束光射入水中，在水底形成光 斑。
图Z1－19
(1)画出水面的反射光线；
(2)画出水中的折射光线。
【解析】 (1)根据光的反射定律，光射到水面上发生反射时， 反射角等于入射角，所以画反射光线时要首先画出与水面垂直的 法线，用量角器测出入射角大小，再画出与入射角等大的反射角， 从而画出反射光线。(2)根据光的折射规律，光从空气斜射入水中 时，折射角小于入射角，所以折射光线向靠近法线一侧偏折。
(2)凸透镜成像光路图
本类题考查凸透镜三条特殊光线的应用，根据三条特殊光线 可以画出物体的像，也可以由物体和物体的像画出凸透镜。
如图Z1－26所示，MN为凸透镜的主光轴，A
2021年陕西省物理中考专题复习课件 光学作图
中考专题 精讲
一、画光的反射和折射光线 方法指导 第一步：找入射点，入射光线与界面的交点．
第二步：作法பைடு நூலகம்，过入射点垂直于界面作虚线．
第三步：作光线，在光的反射中，根据“反射角 等于入射角”作反射光线；在光的折射中，根据 “空气中的角总是大角”作折射光线．
第四步：标角，入射角是入射光线与法线的夹角； 反射角是反射光线与法线的夹角；折射角是折射 光线与法线的夹角.
9. 如图所示，是矫正远视眼的光路示意图，请在虚线方框内画出相应的 透镜． 【答案】如答图所示
五、光学综合作图 10. (2020·陕师大附中五模)如图所示光从水中射向空气，图中是反射光 线，请作出入射光线和折射光线． 【答案】如答图所示
11. (2020·陕师大附中六模)如图所示，一条光线沿竖直方向射向平面镜， 与镜面的夹角为 45°，画出其反射光线及经过凸透镜后的折射光线． 【答案】如答图所示
2. 太阳光与水平方向成 30°角，为了使反射光线沿水平方向向右传播， 请在图中画出反射光线和平面镜的位置． 【答案】如答图所示
3. (2020·恩施)有一工作间，人在 B 处要想看到外间 A 处的花盆，需要在 某处安装一块平面镜．请把平面镜 C 画到合适的位置，并完成由 B 看到 A 的光路(只需在图中画出一条光的完整路径)． 【答案】如答图所示
7. 小明探究“平面镜成像特点”的实验时，点燃蜡烛后，在玻璃板中观
察到镜前蜡烛的像．请在图中画出这只眼睛能看到蜡烛 S 点的像 S′的
光路图． 【答案】如答图所示
四、透镜及视力矫正作图 8. (2020·威海)如图所示，一条入射光线过凹透镜光心，一条折射光线与 主光轴平行．请将光路补画完整． 【答案】如答图所示
初中物理光学作图专题复习课件
S/ S
A/
甲
乙
丙
初中物理名师工作室 制作
初中物理课件
4、(1) 如图甲所示，画出平行与主光轴光线的折射光线。 （2）如图乙所示，一束光射向一块玻璃砖，画出这束光进入和离开玻璃砖的 光路图。
(3) 如图丙所示，一束单色光从空气射到玻璃三棱镜的AB面，请画出从AC 面出射的折射光线。
甲
乙
丙
初中物理名师工作室 制作
初中物理课件
5、(1) 如图甲所示，完成光路图。 （2）如图乙所示，请完成图中光线通过透镜前或后的光路。 (3)如图丙所示，画出物体AB的像A′B′的大概位置，要能正确反映像的大
小、正倒和虚实，但不需要画光路图。
甲
乙
丙
初中物理名师工作室 制作
初中物理课件
6、(1) 如图甲所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经 过A点，请作出该光线的光路图。
例1.（1）图甲中人站在路灯底下，请画出人在地面上形成影子的光路，并 标出影子的位置。
（2）如图乙所示，反射线OA与平面镜之间的夹角为30°角，作出反射光 线。 （3）在丙图中，利用平面镜成像特点作出物体AB所成的像。
N A/
甲
乙
B/ 丙
初中物理名师工作室 制作
初中物理课件 例2.(1)在图甲中画出光线经两镜面反射的光路。
（2）在图乙中画出光线经凸透镜折射的光路。 （3）在图乙中画出光线经凹透镜入射的光路。
N1 N2
初中物理名师工作室 制作
三、课堂检测：
初中物理课件
1.（1）如图甲所示，AO为入射光线，ON为法线，请画出入射光线AO的反射光 线。
（2）如图所示，画出入射光线由空气进入水中的折射光线。
初三物理光学复习课件
了解光的速度和波长之间的关系。
第二章 光的反射
反射的概念
探索光的反射现象以及它与镜面反射和平面反射的 关系。
光的反射定律
学习光的反射定律，理解光线在界面上的面反射和平面反射对目标成像的作用。
物体的成像
了解物体在镜面中的成像规律。
第三章 光的折射
1
折射的概念
研究光的折射现象及其在介质界面上的反射行为。
2
光的折射定律
探索光的折射定律，了解光线在不同介质中的折射规律。
3
透镜和成像
学习透镜的性质和成像原理。
4
光的色散
探索光在介质中传播时颜色的分离现象。
第四章 光的干涉和衍射
1 干涉的概念
2 条纹和干涉仪
了解光的干涉现象以及干涉仪的构造和原理。
探索干涉现象产生的条纹和干涉仪的应用。
3 单缝衍射和双缝干涉
学习单缝衍射和双缝干涉的原理和特点。
4 衍射的概念和衍射光栅
了解衍射现象及其在光栅上的应用。
第五章 现代光学和光学仪器
波粒二象性
深入了解光既表现出 波动性又表现出粒子 性的奇异现象。
光的吸收和发 射
研究光的吸收和发射， 以及它们在光学现象 中的应用。
激光和光通讯
探索激光的特性和光 通讯技术的应用。
光学仪器：显 微镜和望远镜
学习显微镜和望远镜 的构造和使用原理。
以上就是初三物理光学复习 PPT课件的大纲
初三物理光学复习ppt课件
欢迎来到初三物理光学复习PPT课件！在这个课件中，我们将深入了解光的本 性、光的反射、光的折射、光的干涉和衍射，以及现代光学和光学仪器的相 关知识。
第一章 光的本性
光的概念
专题一 光学作图(一)光的反射与平面镜成像作图—2021届九年级中考物理一轮复习专训课件
例 1：(2020·河南)检查视力时，为节省空间，常 让被测者背对视力表观察对面墙壁上平面镜 M 中视力表的像，请在图中作出被测者通过平面 镜 M 看到视力表上 A 点的光路图．
例 2：(2020·南京)如图所示，入射光线 AO 射向平 面镜，画出反射光线 OB 并标出反射角的大小．
专题能力提升 1．(2020·盐城)请在图中画出物体 AB 在平面镜 中所成的像 A′B′.
把中继卫星假想成一个平面镜，搭载控制信号的微 波传播特点接近光．请你在图乙中画出地面测控站 A 点与“嫦娥四号”探测器 B 点的通讯路径．
9．某实验小组在探究平面镜成像特点时，发现在 水平桌面上无论怎样移动 B 蜡烛都不能将 B 蜡烛 与 A 蜡烛的像重合，老师帮助他们分析后找到其 原因，并要求他们在下图中画出平面镜的位置． 请你帮助他们完成该任务．(保留作图痕迹)
7．请在图中完成平面镜的入射光线和反射光线．
8．(2019·宁夏)阅读下面的短文，按要求解决问题． 2018～2019 年的中国上演了一出“嫦娥”登月大戏．和 以往不同，嫦娥这次登陆地在月球背面．月球背面电磁 环境非常干净，无法直接接收来自地球的信号，所以在 登月之前，先要发射一颗中继卫星保障通讯.2018 年 5 月 21 日，“嫦娥四号”的“开路先锋” “鹊桥”中继卫星 发射升空进入距月球约 6.5 万公里的环月使命轨道.2019 年 1 月 3 日早上，“嫦娥四号”探测器成功着陆在月球背 面南极——艾特肯盆地冯·卡门撞击坑的预选着陆 区．地球、月球、中继卫星的位置如图甲所示，这样地 球上的测控站就可以通过“鹊桥”中继卫星与“嫦娥四 号”探测器进行通讯了．
4．如图所示，a、b 是点光源 S 所发出的两条光 线照射到平面镜之后所对应的反射光线．请根据 平面镜成像的特点，画出点光源 S 和它的像 S′的 位置及两条对应的入射光线．
初中物理---光学作图专题
、作图题1、如图10中S是发光点，S'经凸透镜所在的虚像。
(1)画出入射光线SA的折射光线的位置。
(2)作图确定此透镜的焦点。
2、( 1)如图下左所示，F i、F2为凸透镜焦点。
CF2是经凸透镜折射后的光线, 请画岀CF2进入凸透镜前的入射光线和经平面镜反射后的光线。
(2)如图下右所示，一个人站在河岸上，在作图痕迹).3、请你在下图两个虚线框内分别画岀一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。
4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变•请在图(5. 如图所示，是探究凸透镜成像规律实验时，光屏上所得到的像.请你在图上大致画岀其所对应的物体.6、如图所示，00'为凸透镜的主光轴，S'为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画岀凸透镜，并完成光线SA通过凸透镜的光路图.7、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心0及两个焦点F的位置；8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB为水银柱的直径。
请作图说明其看到的像的光路图。
光学作图专题AB为一过焦点且与主光轴垂直的平面镜,A) (B) (C)中分别画出示意图.B点位置可以看到对岸上发射塔的塔尖9、如图，黑箱内有一只焦距为3cm的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。
11、按照题目要求完成作图：（1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。
请在图10中作岀通过细管看见物块的入射光线。
12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。
请你画岀该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。
13、如右图所示，AB表示一水平放置的平面镜，P1P2是呈水平放置的米尺（有刻度的一面朝着平面镜），MN是屏，三者相互平行，屏MN上的ab表示一条缝（即ab之间是透光的），某人眼睛紧贴米尺上小孔S,可通过平面镜看到米尺的一部分刻度，试在题图上用作图的方法求出可以看到的刻度尺的部位，请保留作图痕迹.14、如图所示一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为玻璃砖下表面处时可以发生折射和反射。
专题一 光学作图 (二) 光的折射作图—2021届九年级中考物理一轮复习专训课件
3．(2020·衡阳模拟)有经验的渔民都知道叉鱼时 不能瞄准看到的“鱼”的位置，而应该对着 “鱼”稍下的地方．请在图中画出眼睛在 A 点 的人叉鱼时正确的光路图，已知 S 为鱼的实际 位置，S′为人眼看到的“鱼”的位置．
4．(2020·随州)如图是一长方形玻璃砖 ABCD， 其中 AB、BC 面涂有反射涂层，一条光线从 AD 面射入玻璃砖，请画出该光线进入玻璃砖后经 过 AB、BC 面的两次反射，并最终从 AD 面射出 的光路图．
例 1：(2020·南充)一束光从空气射向玻璃砖，并 穿过玻璃砖；画出这束光进入和离开玻璃砖的 折射光线．
专题能力提升 1．(2020·济宁)一束光从水斜射入空气中，其折 射光线如图所示．请在图中作出此光线的入射 光线(注意标出法线).
2．(2020·武汉)一束光从空气斜射向这块玻璃， 并穿过玻璃进入空气中．请在图乙中画出这束 光进入玻璃和离开玻璃后的光线．
5．(2020·潍坊)如图所示，在清水池底水平放置 一平面镜，一束光射向水面的 A 点，经水折射 和平面镜一次反射后射向水面的 B 点，请作出 该过程的光路图．
6．(2020·黔西南)如图，装有水的烧杯底部有一 枚硬币 A，眼睛在 B 处看到硬币在 C 处．画出 人眼看到硬币的光路图．
7．如图所示，A 是水中的一个发光点，从 A 发 出一条光线经平面镜反射后，反射光线通过 B 点，并在水面处发生折射．请画出入射光线、 反射光线和折射光线的大致方向．
一、光学作图
(二) 光的折射作图
光的折射规律 1．入射光线、折射光线和法线在同一平面上， 入射光线和折射光线分居在法线的两侧． 2．光从空气斜射入水中或其他介质中时，折射光 线向法线方向偏折；光从水或其他介质中斜射入 空气中时折射光路图时，应先在入射点作出法线(用虚 线表示)，然后根据光的偏折方向作出折射光线． 2．折射光线是光的实际传播路径，要用带有箭头的 实线表示． 3．要注意标明入射点、光线、法线或界面的符号．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初三物理光学作图
1、请作出下面图中的 反射光线或平面镜位置
2、在平面镜前有一线段AB，请画出它的像
3、如图为点光源S发出经平面镜反射后的两条光
线，请作出点光源S的位置，且完成光路。
4、如图一根为点光源S发出的入射光线和另一根
为S发出的光经平面镜反射后的反射光线，请找
出点光源S的位置；并完成光路
5、如图S`为点光源S在平面镜MN中的像，若S
发出的一条光线SA，经平面镜反射后过点P，请
在图中找出发光点S的位置，并画出入射光线SA。
6、如图,有一条入射光线AO斜射向水面，请在图
中画出这条光线的折射光线和反射光线。
7、图中一束光射向三棱镜，画出这束光两次折射
的大致光路。
8、在一个干枯的井底正中央趴着一只青蛙，它能
看到的视野范围如甲图所示，天降大雨井全部装
满了水，若青蛙仍在P点，它的视野将发生变化，
请你在乙图中用光路确定青蛙视野的大致变化范
围，并用阴影表示出来。
9、如图，在平面镜MN前有一个人在A处，在
图中画出人通过平面镜观察的景物范围。
10、如图，请画出这位同学在平面镜中看到的足
球的光路（只要一条光线即可）
11、图中有两个点，一个是实际发光点，一个是
从水中A点看到该发光点的像，请用作图方法确
定哪个是实际发光点。
12、如图⑴OB为反射光线，请画出其对应的入射
光线AO及相应的折射光线大致位置,若图⑵中
OB为折射光线,也请你画出大致的入射光线及相
对应的反射光线.
4题图
3题图
5题图
P
S`
O
A
6
题
图
甲图
乙图
P
P
A
A
图⑵
图⑴
O
B
O
B
13、如图,是激光液面控制仪原理简图,固定一束激光AO以入射角Q=60°照射到与其垂直的光屏上,用光电转换器将光信号变成电信号,输入控制系统,用以控制液面高度如果液面降低h,发现光点B在光屏移到一段距离到B`,请在图中标出B`的位置(要求画出光路图) 14、请完成下列两幅图中的光路, 15、如图所示，A点为发光点，A`为A通过凸透镜所成的像，横线是主光轴，作图找出透镜位置和焦点位置。 16、如图从A点到B点要分别经过沙地和水泥路面，已知某同学在沙地中行驶的速度小于在水泥路面上的速度，请根据所学有关知识，描绘出该同学如何走最省时。 17、如图，人眼在B处看见河里A处有一条金黄色小鱼，若用激光手电筒的激光束能照射到小金鱼，请画出B处射出的激光照射到小金鱼的光路图。 18、如图AO是入射光线，OB是其经某二光学元
件后的出射光线，请你在学过的光学元件中任选
三种，在甲、乙、丙图上分别用作图法确定它们
的位置。
19、一条光线从空气斜射入玻璃,入射角为60°,
入射光线,反射光线,折射光线在图中用带箭头的
线表示,O是入射点,已知OB、OC是垂直的,AO、
OC的夹角是150°,请在图中画出法线和空气,玻
璃的分界面MN,并标出折射角的大小.
20、如图所示，眼睛在A点看到发光点S的像在
水中S`点位置。请根据所学光学知识找出发光点
S的位置（或大概）并完成光路。
h
O
A
Q
B
·
F
·
F
· ·
F
F
A
A`
B
A
水泥路面
沙地
A
B
O
B
A
O
B
A O B A 甲图 乙图
丙
图
C
B
O
A
S
``
A
S
``
A
图
⑴
图
⑵
或
