第11章彩色电视机遥控系统及整机分析

彩色电视机原理与维修

目录
项目一认识电视机项目二开关稳压电源的检修项目三高频调谐器及外围电路的检修项目四图像中频通道的检修项目五伴音通道的检修项目六彩色解码电路的检修项目七彩色显像管及附属电路的检修项目八扫描电路的检修项目九微处理器电路的检修项目十整机电路的分析与检修项目十一认识液晶电视
项目一认识电视机
（任务一认识黑白电视机）
2. 声音的重现声音的重现是基于电-声转换原理，它是利用扬声器（俗称喇叭）来实现的，扬
声器的符号与实物图如图1-3所示。
a）扬声器的符号
b）扬声器的实物图
图1-3 扬声器的符号与实物图
扬声器是将有一定功率的音频信号转换成对应的机械运动，再将其变成声音的电-声转换设备。

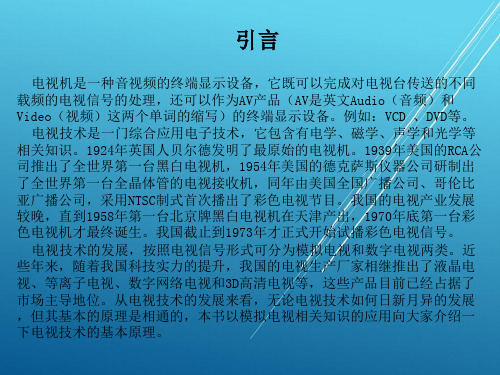

电视技术的发展，按照电视信号形式可分为模拟电视和数字电视两类。近些年来，随着我国科技实力的提升，我国的电视生产厂家相继推出了液晶电视、等离子电视、数字网络电视和3D高清电视等，这些产品目前已经占据了市场主导地位。从电视技术的发展来看，无论电视技术如何日新月异的发展，但其基本的原理是相通的，本书以模拟电视相关知识的应用向大家介绍一下电视技术的基本原理。
引言
电视机是一种音视频的终端显示设备，它既可以完成对电视台传送的不同载频的电视信号的处理，还可以作为AV产品（AV是英文Audio（音频）和 Video（视频）这两个单词的缩写）的终端显示设备。例如：VCD 、DVD等。
电视技术是一门综合应用电子技术，它包含有电学、磁学、声学和光学等相关知识。1924年英国人贝尔德发明了最原始的电视机。1939年美国的RCA公司推出了全世界第一台黑白电视机，1954年美国的德克萨斯仪器公司研制出了全世界第一台全晶体管的电视接收机，同年由美国全国广播公司、哥伦比亚广播公司，采用NTSC制式首次播出了彩色电视节目。我国的电视产业发展较晚，直到1958年第一台北京牌黑白电视机在天津产出，1970年底第一台彩色电视机才最终诞生。我国截止到1973年才正式开始试播彩色电视信号。

电视机原理与维修(第三部分)第二篇——第十章遥控系统电路分析与故障维修

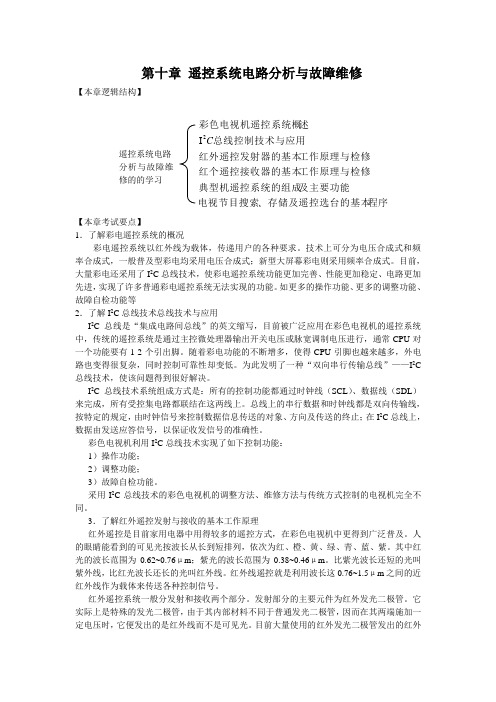

第十章遥控系统电路分析与故障维修【本章逻辑结构】程序存储及遥控选台的基本电视节目搜索及主要功能典型机遥控系统的组成工作原理与检修红个遥控接收器的基本工作原理与检修红外遥控发射器的基本总线控制技术与应用述彩色电视机遥控系统概、C 2I 【本章考试要点】1．了解彩电遥控系统的概况彩电遥控系统以红外线为载体，传递用户的各种要求。

技术上可分为电压合成式和频率合成式，一般普及型彩电均采用电压合成式；新型大屏幕彩电则采用频率合成式。

目前，大量彩电还采用了I 2C 总线技术，使彩电遥控系统功能更加完善、性能更加稳定、电路更加先进，实现了许多普通彩电遥控系统无法实现的功能。

如更多的操作功能、更多的调整功能、故障自检功能等2．了解I 2C 总线技术总线技术与应用I 2C 总线是“集成电路间总线”的英文缩写，目前被广泛应用在彩色电视机的遥控系统中，传统的遥控系统是通过主控微处理器输出开关电压或脉宽调制电压进行，通常CPU 对一个功能要有1-2个引出脚。

随着彩电功能的不断增多，使得CPU 引脚也越来越多，外电路也变得很复杂，同时控制可靠性却变低。

为此发明了一种“双向串行传输总线”——I 2C 总线技术，使该问题得到很好解决。

I 2C 总线技术系统组成方式是：所有的控制功能都通过时钟线（SCL ）、数据线（SDL ）来完成，所有受控集电路都联结在这两线上。

总线上的串行数据和时钟线都是双向传输线，按特定的规定，由时钟信号来控制数据信息传送的对象、方向及传送的终止；在I 2C 总线上，数据由发送应答信号，以保证收发信号的准确性。

彩色电视机利用I 2C 总线技术实现了如下控制功能：1）操作功能；2）调整功能；3）故障自检功能。

采用I 2C 总线技术的彩色电视机的调整方法、维修方法与传统方式控制的电视机完全不同。

3．了解红外遥控发射与接收的基本工作原理红外遥控是目前家用电器中用得较多的遥控方式，在彩色电视机中更得到广泛普及。

(任务一)彩色电视机电路综合分析方法介绍

( 任务一彩色电视机电路综合分析方法介绍 ⑷、复合同步信号流程
为了进一步提高电视信号的稳定性，本机设有两个同步分离电路。见以下方框图4-2所示。
)
图4-2 熊猫牌C54P38型彩色电视机同步信号与行、场扫描信号流程图
( 任务一彩色电视机电路综合分析方法介绍行同步分离电路是由R610, C602,VD604等元件和 TA7698AP内部的同步分离电路共同组成。从N801的 40脚输出的全电视信号FBAS经同步分离电路分离出复合同步信号，一路在D7698AP内部直接送往行AFC 电路，去控制行振荡频率。场同步分离电路是由R606、 C607、R607、C608等元件构成。D7680AP的15脚输出的全电视信号先经过L402和L407送音视频转换芯片（12）脚，然后从（14）脚输出，经过C905耦合后到进入D7698AP的（39）脚，在从（40）脚倒相输出 FBAS信号，经过R610、C602、VD604等元件组成的行同步分离电路分离出复合同步信号送D7698AP的（27）脚，然后从D7698AP的（26）脚输出复合同步信号，再由R606, C607, R607, C608等组成的积分电路从复合同步信号中分离出场同步信号。场同步信号经C609耦合到TA7698AP的28脚，去控制场振荡频率。 )
2、围绕芯片，理顺信号首先要根据整机电路图的结构形式，弄清是有哪块芯片来完成相应电路的功能，然后根据芯片引脚功能来判断信号的流程，具体可以根据以下思路理顺信号
)
( 任务一彩色电视机电路综合分析方法介绍 ①高频电视图像信号从天线进入电视机，经过哪些电路和哪些信号转换最终到达显像管。 ②高频伴音载频信号从天线进来后，经过哪些电路与哪些信号转换到达扬声器。 ③同步信号从中频图像检波电路输出后，是经过哪些电路和哪些信号转换到达行、场扫描的振荡电路。 ④行、场扫描信号是从振荡电路经过哪些电路到达行场偏转线圈的。 ⑤高频电视载波信号从天线进入后经过高频头、中放电路到检波电路以后才分离出图像信号、伴音信号、复合同步信号等，分别送到解码电路、伴音电路和同步分离等对应电路去。通过以上过程，可以了解电视机中各信号在传输过程中进行了哪些变化或变换，了解信号经过的各个电路的作用与工作原理。这也是彩色电视机维修时判别故障部位的主要依据。 )

彩色电视机原理与维修配套教案：项目二彩色电视机整机电视结构的认识

项目二彩色电视机整机电视结构的认识一、教学目标1、了解彩色电视机的基本构成、构成彩色电视机的各单元电路的基本功能、彩色电视机的工作过程、各种频率信号的区别、I2C总线控制系统。

2、掌握彩色电视机的信号处理过程、遥控彩色电视机的工作过程、工作过程中数字量变成模拟量的控制方式、图像中放电路的相关信号及各种常用仪器的使用方法。

3、熟悉I2C总线控制的种类了解亮度信号处理电路的相关信号、色度信号处理电路的相关信号、行鉴相电路的相关信号、开关电源的相关信号、电视机维修的基本要求、彩色电视机故障检修的一般顺序、彩色电视机的维修技巧及电视机检修的常用仪器。

二、课时分配本章共6节，安排9课时。

三、教学重点通过本项目的学习，让学生学习彩色电视机整机构成，彩色电视机的信号处理过程，彩色电视机的控制系统。

掌握彩色电视机内部电路间的关系，彩色电视机故障检修概述，电视机检修常用仪器介绍。

四、教学难点1.彩色电视机的信号处理过程2.彩色电视机内部电路间的关系3.彩色电视机故障检修概述五、教学内容任务一彩色电视机整机构成如图所示是一台普通彩色电视机的电路方框图，从图中可见，它主要由调谐器（高频头）、中频通道（视频检波、伴音解调）、音频电路、视频信号处理电路（亮度电路、色度解码电路）、行场偏转电路、行回扫变压器（含高压、副高压产生电路）、系统控制电路和开关电源等部分构成。

构成彩色电视机各电路单元的基本功能如下：(1)调谐器。

调谐器是接收电视信号的电路，它将天线接收的射频信号进行放大、变频，然后再进行伴音、图像和扫描等处理。

(2)中频放大器。

它的功能是放大来自调谐器的中频信号，并提供适当的幅频特性，以适合残留边带及伴音差拍的需要，以便从中检波视频信号和第二伴音中频信号，并具有自动增益控制(AGC)功能。

(3)视频检波与放大。

它的任务有两个：一是对视频信号进行检波；二是将图像中频和伴音中频进行混频，将产生的6. 5MHZ 的第二伴音中频信号送给伴音电路。

模块三彩色电视机电路工作原理及故障检修

上一页下一页返回
3.2 高频调谐器
2.高频调谐器的工作原理高频调谐器的输入回路、高放回路、本振电路、混频电路均
采用变容二极管和电感线圈组成的调谐回路实现电调谐。现在的高频调谐器都采用U/V一体化全频段电子调谐器，其内部由VHF和UHF两部分组成，每部分都由输入回路、高放回路、本振电路、混频电路组成，如图3-5所示。
上一页下一页返回
3.1 彩色电视机的整机框图
本课题小结
彩色电视机将接收到的高频电视信号进行处理，在显像管还原出彩色图像信号，在扬声器还原出伴音信号。彩色电视机主要由公共通道、伴音通道、亮度通道、色度通道、扫描系统、遥控系统、电源、显像管等组成。
上一页返回
3.2 高频调谐器
[教学目的]了解高频调谐器的内部结构，掌握高频调谐器的工作原理，了解高频调谐器常见的故障及分析方法。
上一页下一页返回
3.2 高频调谐器
1) VHF频段信号处理电路天线接收到的电视信号经LC元件组成的V/U分离电路，
VHF滤波器只有1一12频道的信号能通过，经过变容二极管和LC电路组成的输入调谐回路选出所要接收频道的电视信号，送入高放电路。高放电路的负载为双调谐回路，可提高选择性以及形成所需的幅频特性。本机振荡电路所产生的频率始终比输入信号高一个固定的中频值(38 MHz)，这样本振信号和经过高频放大的输入信号在混频电路中混频，得到所需的中频信号。上一页下一页返回源自3.1 彩色电视机的整机框图
5.超级芯片机将微处理器(CPU)和所有小信号处理电路集成在一块芯片，
如LA76930,TDA9383等。上述所谓的“几片机”是指处理小信号所需要的集成电路的
数量，功率放大集成电路不属于此列。另外，新型大屏幕彩色电视机为了提高图像质量，实现多种功能控制，往往需要多块芯片完成。

电子整机维修项目教程_彩色电视机的维修与技巧教材

项目1：彩色电视机维修前的准备
项目1：彩色电视机维修前的准备
知识目标：掌握彩色电视机的组成和原理熟悉彩色电视机的常见故障具有熟练的识图能力和电路分析能力了解从业人员的条件
项目1：彩色电视机维修前的准备
技能目标：掌握彩色电视机的维修方法会使用维修工具和常用仪器仪表能够做好维修前的准备工作

项目1：彩色电视机维修前的准备

彩色电视机开关电源组成：

图3-1-8开关电源方框图
项目1：彩色电视机维修前的准备

彩色电视机开关电源个部分电路的功能：
1. 整流电路：其作用是把市电220V交流电，变换成电视机电路需要的脉动直流电压。 2. 滤波电路：其作用是把整流后的脉动直流变为较平滑的直流电压。 3. 振荡电路：产生自激振荡，为变压器主线圈提供脉冲电流。 4. 脉冲变压器：变换电压。 5. 取样电路：拾取电源输出电压的变化情况。 6. 比较放大：将取样电路送来的信号，进行比较放大后，控制振荡电路的开关管的占空系数，达到稳压的目的。 7. 整流滤波：将脉冲变压器变换的脉冲电压，变换为直流电压。
项目1：彩色电视机维修前的准备
彩色电视机的整机组成：
图3-1-1彩色电视机整机方框图
项目1：彩色电视机维修前的准备

彩色电视机各部分电路的功能
公共通道：天线接收的射频电视信号，输入到公共通道，经高频头变频后，输出三个中频信号，其中包含了图像中频信号（38MHz）、伴音中频信号（31.5MHz）及色度中频信号（33.57MHz）。经中频放大、视频检波等电路处理后，输出 6.5MHz的第二伴音中频信号送给伴音通道。另外在输出全电视信号给色度通道、亮度通道、和扫描通道。
