LTE帧偏置设置问题导致高干扰

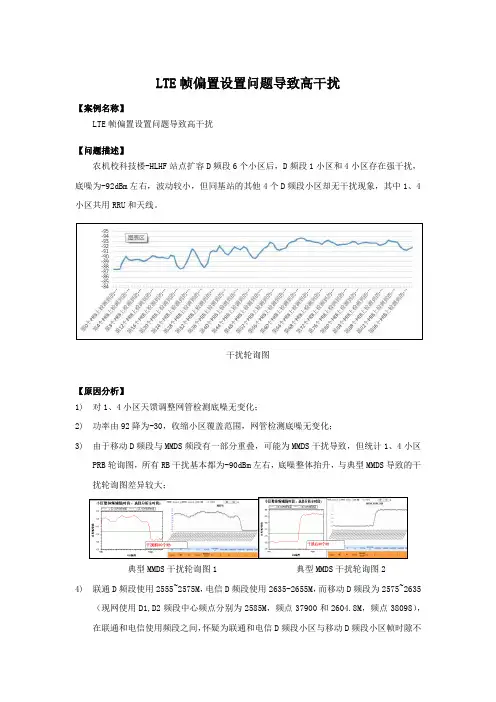

LTE帧偏置设置问题导致高干扰干扰轮询图【原因分析】1)对1、4小区天馈调整网管检测底噪无变化；2)功率由92降为-30，收缩小区覆盖范围，网管检测底噪无变化；3)由于移动D频段与MMDS频段有一部分重叠，可能为MMDS干扰导致，但统计1、4小区PRB轮询图，所有RB干扰基本都为-90dBm左右，底噪整体抬升，与典型MMDS导致的干扰轮询图差异较大；典型MMDS干扰轮询图1典型MMDS干扰轮询图24)联通D频段使用2555~2575M，电信D频段使用2635-2655M，而移动D频段为2575~2635（现网使用D1,D2频段中心频点分别为2585M，频点37900和2604.8M，频点38098），在联通和电信使用频段之间，怀疑为联通和电信D频段小区与移动D频段小区帧时隙不同步导致的干扰；频段使用分布图5)收集干扰日志，使用华为PEAC平台分析干扰结果为系统内失锁干扰或者帧时隙配置问题导致的干扰。
所有符号的时域频域图6)核查帧偏置参数，全网D频段小区的帧偏置参数统一配置为“TL双模SA2+SSP5帧偏置”。
由于现网“T+L”共存，LTE的F频段小区帧偏置与TD同步，为实现LTE网络”F+D”载波聚合，所以D频段小区的帧偏置设置为“TL双模SA2+SSP5帧偏置”，以实现F和D 的帧头对齐。
但由于友商D频段小区帧偏置都为0，与现网的D频段帧头不一致，可能是导致干扰的原因。
【解决措施】目前现网仅开通同频段载波聚合，没有开通异频段的载波聚合。
修改农机校科技楼D 频段6个小区帧偏置为0后，干扰降至-106dBm左右，将全网D频段小区帧偏置全改为0后，干扰降至-117dBm左右，干扰消失。
小区干扰平均值PRB干扰轮询图【总结与建议】新增D频段站点，由于移动使用的频率与友商等运营商系统占用的频段相邻或相近，帧时隙不同步会导致友商D频站点对移动D频段小区造成干扰，优化现场需结合友商设置的帧偏置和移动网络自身需求，如现场存在”F+D”聚合站点，D频段必须与F频段帧对齐，此时需与友商沟通协商，将友商帧偏置修改为与移动帧偏置同步，避免由帧偏置不同步导致的干扰问题。
