电子系统设计期末复习试题-(1)
电子技术期末考试题及答案
电子技术期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有哪三种？A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非或2. 以下哪个不是模拟信号的特点？A. 连续性B. 离散性C. 随时间变化D. 可以是周期性的3. 在模拟电路中，运算放大器的基本功能是什么？A. 放大信号B. 过滤信号C. 转换信号D. 所有选项都是4. 下列哪个元件不是构成数字电路的基本元件？A. 逻辑门B. 触发器C. 电阻D. 电容器5. 在数字电路中，二进制数“1010”对应的十进制数是多少？A. 8B. 10C. 16D. 206. 以下哪个是半导体材料的主要特性？A. 导电性B. 绝缘性C. 半导体性D. 磁性7. 一个逻辑门输出高电平的条件是什么？A. 输入端至少有一个高电平B. 输入端全部为高电平C. 输入端全部为低电平D. 输入端至少有一个低电平8. 以下哪个是数字信号的特点？A. 连续性B. 离散性C. 随时间变化D. 可以是周期性的9. 一个完整的数字系统通常由哪两个部分组成？A. 硬件和软件B. 输入和输出C. 逻辑和非逻辑D. 模拟和数字10. 以下哪个是数字电路的优点？A. 抗干扰能力强B. 功耗高C. 体积大D. 集成度低二、填空题（每空2分，共20分）11. 晶体管的三种基本工作状态分别是______、______和饱和。
12. 一个基本的RS触发器由两个______组成。
13. 在数字电路中，逻辑“0”通常对应电压______，逻辑“1”通常对应电压______。
14. 运算放大器的开环增益可以非常高，通常可以达到______以上。
15. 一个完整的数字电路系统包括输入设备、______、输出设备和电源。
16. 半导体材料的导电能力介于导体和绝缘体之间，因此被称为______。
17. 在数字电路中，一个基本的逻辑门可以是______、与门、或门、非门等。

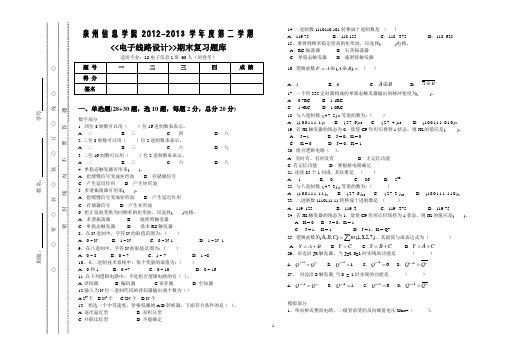

2013电子线路设计 期末考试复习题库 精简版
泉州信息学院2012-2013学年度第二学期<<电子线路设计>>期末复习题库一、单选题(28+30题，选10题，每题2分，总分20分)数字部分1. 四位8制数可以用（ ）位16进制数来表示。
A. 二B. 三C. 四D. 八 2 三位8制数可以用（ ）位2进制数来表示。
A. 二B. 三C. 六D. 九 3 二位16制数可以用（ ）位2进制数来表示。
A. 二B. 三C. 六D. 八 4. 单稳态触发器可用来( )。
A 把缓慢信号变成矩形波B 存储器信号C 产生延迟作用D 产生矩形波 5. 多谐振荡器可用来( )。
A 把缓慢信号变成矩形波B 产生延迟作用C 存储器信号D 产生矩形波6. 把正弦波变换为同频率的矩形波，应选择( )电路。
A 多谐振荡器 B 施密特触发器 C 单稳态触发器 D 基本RS 触发器 8、在N 进制中，字符N 的取值范围为：（ ）A ．0 ~ NB ．1 ~ NC ．0 ~ N-1D ．1 ~ N -1 9、在八进制中，字符N 的取值范围为：（ ）A ．0 ~ 8B ．0 ~ 7C ．1 ~ 7D ．1 ~8 10、在二进制技术系统中，每个变量的取值为：（ ）A ．0和1B ．0 ~7C ．0 ~ 10D ．0 ~ 16 11 在下列逻辑电路中，不是组合逻辑电路的有（ ）。
A 译码器B 编码器C 寄存器D 全加器 12输入为N 位二进制代码的译码器输出端个数为（） A 2N 个 B N 2个 C 2N 个 D N 个13 想选一个中等速度，价格低廉的A/D 转换器，下面符合条件的是（ ）。
A 逐次逼近型 B 双积分型 C 并联比较型 D 不能确定14 .二进制数1110110.101转换成十进制数是 （ ）A ．119.75B ．118.125C ．118 . 375D ．118. 625 15、要得到频率稳定度高的矩形波，应选择( )电路。
A RC 振荡器 B 石英振荡器 C 单稳态触发器 D 施密特触发器 16. 逻辑函数=⊕⊕=)(B A A F （ ）A ．AB ．BC ．B A ⊕D ． B A ⊕17. 一个用555定时器构成的单稳态触发器输出的脉冲宽度为( )。
数字电子期末试题及答案
数字电子期末试题及答案第一部分：选择题1. 下列哪个元件可以实现将模拟信号转换为数字信号？A. 电容器B. 可变电阻C. ADC转换器D. 电位器答案：C. ADC转换器2. 在数字电子系统中，时钟信号的作用是什么？A. 控制数据传输速度B. 控制电源供应C. 控制系统温度D. 控制器件大小设计答案：A. 控制数据传输速度3. 下列哪个是二进制数字中的最小单位？A. 字节B. 位C. 字D. 比特答案：B. 位4. 在数字电子系统中，用于存储大量数据的主要设备是什么？A. 集成电路B. 处理器C. 存储器D. 音频输出设备答案：C. 存储器5. 下列哪个是代表逻辑“与”的运算符？A. ORB. ANDC. NOTD. XOR答案：B. AND6. 在逻辑电路中，由多个与门连接形成的电路被称为什么？A. 与门B. 或门C. 与非门D. 与反门答案：B. 或门7. 下列哪个是代表逻辑“或”的运算符？A. ORB. ANDC. NOTD. XOR答案：A. OR8. 在数字电子系统中，用于显示图像和文本的设备是什么？A. 集成电路B. 处理器C. 显示器D. 音频输出设备答案：C. 显示器第二部分：填空题1. 基于二进制系统的电子制品被称为__________。
答案：数字电子产品2. 数字电路中的最小单位是__________。
答案：门电路3. ADC转换器的全称为__________。
答案：模数转换器4. 使用二进制表示时，每个数字位上的值是__________。
答案：2的幂次方5. 存储器中数据的读取速度比存储速度要快，这是因为存储器中的数据是以__________的形式存储的。
答案：并行第三部分：简答题1. 请简要解释数字电子系统中的模拟信号和数字信号的区别。
答案：模拟信号是连续变化的信号，其数值可以在一段时间内连续地取值。
而数字信号是离散的信号，其数值只能在特定的离散值之间变化。
模拟信号可以是无限精细的，而数字信号则是有限的、离散的。

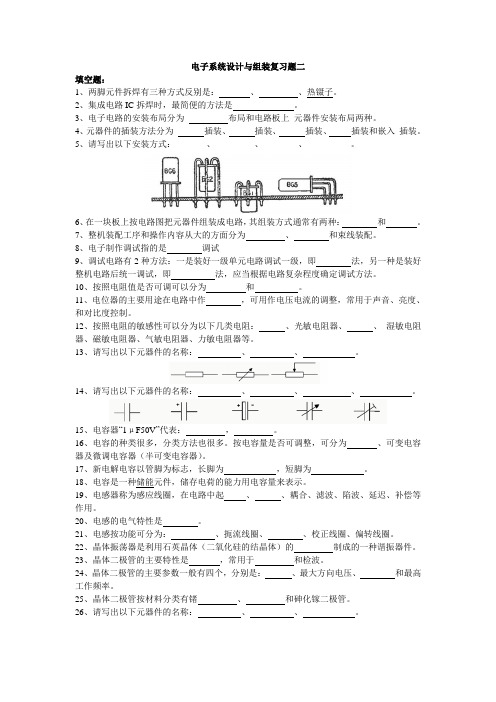

电子系统设计与组装复习题二
电子系统设计与组装复习题二 填空题： 1、两脚元件拆焊有三种方式反别是：_______、_________、热镊子。 2、集成电路IC拆焊时，最简便的方法是______________。 3、电子电路的安装布局分为 _________布局和电路板上 元器件安装布局两种。 4、元器件的插装方法分为 ______插装、______插装、______插装、_____插装和嵌入 插装。 5、请写出以下安装方式：_______、_________、________、__________。
6、在一块板上按电路图把元器件组装成电路，其组装方式通常有两种：________和_______。 7、整机装配工序和操作内容从大的方面分为_________、________和束线装配。 8、电子制作调试指的是________调试 9、调试电路有2种方法：一是装好一级单元电路调试一级，即________法，另一种是装好整机电路后统一调试，即__________法，应当根据电路复杂程度确定调试方法。 10、按照电阻值是否可调可以分为_________和__________。 11、电位器的主要用途在电路中作________，可用作电压电流的调整，常用于声音、亮度、和对比度控制。 12、按照电阻的敏感性可以分为以下几类电阻：______、光敏电阻器、______、 湿敏电阻器、磁敏电阻器、气敏电阻器、力敏电阻器等。 13、请写出以下元器件的名称：__________、__________、____________。
14、请写出以下元器件的名称：__________、__________、___________、____________。 15、电容器“1μF50V”代表：_________，_________。 16、电容的种类很多，分类方法也很多。按电容量是否可调整，可分为_______、可变电容器及微调电容器（半可变电容器）。 17、新电解电容以管脚为标志，长脚为____________，短脚为____________。 18、电容是一种储能元件，储存电荷的能力用电容量来表示。 19、电感器称为感应线圈，在电路中起_____、______、耦合、滤波、陷波、延迟、补偿等作用。 20、电感的电气特性是________。 21、电感按功能可分为：__________、扼流线圈、________、校正线圈、偏转线圈。 22、晶体振荡器是利用石英晶体（二氧化硅的结晶体）的_________制成的一种谐振器件。 23、晶体二极管的主要特性是_______，常用于_________和检波。 24、晶体二极管的主要参数一般有四个，分别是：______、最大方向电压、________和最高工作频率。 25、晶体二极管按材料分类有锗_________、_________和砷化镓二极管。 26、请写出以下元器件的名称：__________、__________、____________。 27、请写出以下元器件的名称：__________、__________、____________。 28、三极管按材料可以分为_______管和___________管。 29、集成电路是将晶体管、二极管、电阻、电容、连线等集中光刻在一小块固体硅片上并封装于外壳内，构成一个完整的、具有一定功能的电路，简称_________。 30、集成电路的引脚顺序从左下角的标记点开始按照___________的方向识别的。 简答题： 1、简述热风枪拆焊过程。 2、简述整机连线和束线的走线原则是： 3、电容的极性如何识别？ 4、什么是印刷电路板 (printed circuit board简写为：PCB)？
电子系统设计基础试题参考答案
电子系统设计试题参考答案一设计一数字电压表，要求：输入0到5V，输出数码显示。
请给出设计方案，包括①原理框图，②关键器件（ADC）选择说明，结合平时上课所学内容给出一种③参考电路原理图。
（40分）本系统要完成的功能是8路模拟电压的采样、处理以及显示。
根据设计的要求，需要的元件主要有：传感器、多路选择器、A/D转换器、80C51单片机以及LED显示器件。
本设计选择的A/D转换器是ADC00809。
其内部结构图如下：由于ADC0809本身具有多路选择功能，故不需要额外设计多路选择器。
系统框图如下：硬件设计总图二比较说明TTL与RS-232C电平各自的特点，并RS-232C通信方式下PC机与单片机的典型连接电路。
（40分）单片机中集成了UART接口，可以与计算机串行接口相连接进行通信。
单片机系统中一般使用的是TTL电平，计算机串行口中使用的是RS-232C电平，所以须在两者之间进行电平变换。
串口电平转换有专用的芯片，MAXIM公司生产的MAX232芯片可完成TTL电平到RS-232C 电平的双向转换。
计算机串口一般有9芯与25芯两种。
在进行单片机接口电路设计时，可使用一片MAX232完成TTL电平至RS-232C电平的双向转换。
制作DB9转RJ45连线时可将串口接头中的7脚和8脚、4脚与6脚连在一起，这样使PC机始终处于接收和发送状态，而无须发送或等待应答信号。
串口转RJ45的连线中还可加入了复位信号。
将RS-232口的7脚和8脚短接后连接到RJ45的5脚，这样就可以使用RS-232口的RTS作为复位控制信号。
RTS信号经R1IN、R1OUT、T1IN、T1OUT两次变换后才接到了MCU的复位电路上，此目的是为了防止直接连接时对PC机串口RTS端产生过大的负载电流。
复位电路中使用了开关二极管IN4148隔离RTS端的负电平，并串接一个1K的电阻用于限流。
需要注意的是：PC机的发送（接收）线必须和MCU的接收（发送）线对应连接。

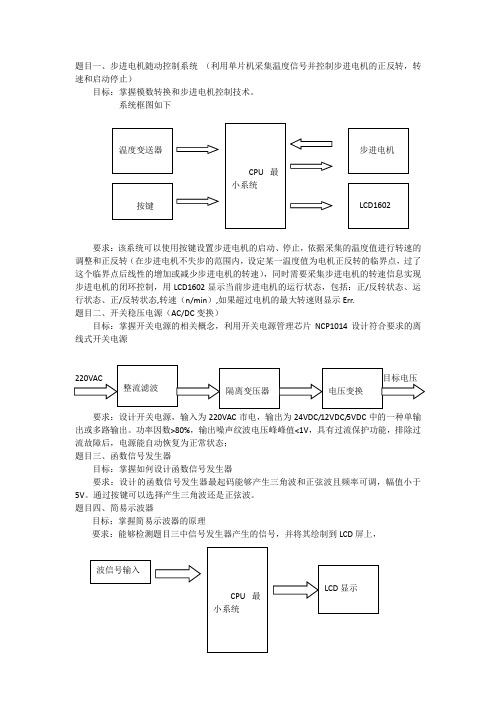

电子系统设计题目
题目一、步进电机随动控制系统 （利用单片机采集温度信号并控制步进电机的正反转，转速和启动停止）目标：掌握模数转换和步进电机控制技术。
系统框图如下要求：该系统可以使用按键设置步进电机的启动、停止，依据采集的温度值进行转速的调整和正反转（在步进电机不失步的范围内，设定某一温度值为电机正反转的临界点，过了这个临界点后线性的增加或减少步进电机的转速），同时需要采集步进电机的转速信息实现步进电机的闭环控制，用LCD1602显示当前步进电机的运行状态，包括：正/反转状态、运行状态、正/反转状态,转速（n/min ）,如果超过电机的最大转速则显示Err.题目二、开关稳压电源（AC/DC 变换）目标：掌握开关电源的相关概念，利用开关电源管理芯片NCP1014设计符合要求的离线式开关电源要求：设计开关电源，输入为220VAC 市电，输出为24VDC/12VDC/5VDC 中的一种单输出或多路输出。
功率因数>80%，输出噪声纹波电压峰峰值<1V ，具有过流保护功能，排除过流故障后，电源能自动恢复为正常状态；题目三、函数信号发生器目标：掌握如何设计函数信号发生器要求：设计的函数信号发生器最起码能够产生三角波和正弦波且频率可调，幅值小于5V 。
通过按键可以选择产生三角波还是正弦波。
题目四、简易示波器目标：掌握简易示波器的原理要求：能够检测题目三中信号发生器产生的信号，并将其绘制到LCD 屏上，最后成绩定级：及格：完成软件4个编程任务中：在及格的要求基础上，在系统中至少集成2个以上的软件功能：例如：电子钟，温度计，秒表良：在及格的要求基础上，完成上述3个题目中的一个优：在完成上述题目或者自定题目（老师审核通过）的前提下，高质量的完成了系统设计报告。
《电工电子设计》期末考试试卷附答案
《电工电子设计》期末考试试卷附答案一、选择题（每小题2分，共15题，共30分）1、某元件上电压和电流的参考方向如图所示，通常称其为I+U(A)同向 (B)关联参考方向 (C)非关联参考方向 (D)异向2、如图所示直流电路中,电流I为I4A10Ω10Ω10Ω5Ω5Ω(A)4A (B) 2A (C) 1A (D) 0A3、正弦交流RLC串联电路中，若发生谐振，则此时电路呈(A) 容性 (B) 感性 (C) 阻性 (D) 无法确定4、在以下各电路图中，对信号有电压放大作用的电路有(A)a (B) b (C) c (D) a、 b 、c5、三相电路中，电源线电压为380V,对称性负载Z=(30+j40)Ω, 星型联接，其线电流为(A)7.6A (B) 3.8A (C)4.4A (D)2.2A6、一个多量程的0.5级的电压表，满刻度为100格，当选择其量程为150V档时，该电压表的分格系数为____伏特∕格。
(A)0.5 (B) 1.0 (C)1.5 (D) 37、晶体管处于截止状态时，集电结和发射结的偏置情况为(a)发射结反偏，集电结正偏(b)发射结、集电结均反偏(c)发射结、集电结均正偏 (d)发射结正偏，集电结反偏8、射极输出器是(a)串联电压负反馈电路(b)串联电流负反馈电路(c)并联电压负反馈电路9、电路如图所示，二极管D为理想元件，输入信号ui为如图所示的三角波，则输出电压u O的最大值为(a)5V (b)10V (c)2V (d)7VDuiR E5Vui-5V0tuO+-+-+-10、整流电路如图所示，输出电流平均值I O mA=50，则流过二极管的电流平均值ID是(a)I D=50mA (b)I D=25mA (c)I D=12.5mARLu2~iOuOD1D2D4D3+-+-11、星形连接时三相电源的公共点叫三相电源的A．中性点 B. 参考点 C. 零电位点 D. 接地点12、一电感线圈接到f=50Hz的交流电路中，感抗XL=50Ω，若改接到f=150Hz的电源时，则感抗XL为_______ΩA．150 B.250 C. ,10 D.6013、一电容接到f=50Hz 的交流电路中, 容抗Xc=240Ω, 若改接到f=25Hz的电源时，则容抗Xc为______Ω。
电子设计自动化(eda)期末考试试题及答案
PROCESS(CLK)
BEGIN
IFCLK'EVENTANDCLKTHEN
Q1<=Q1+1;
ENDPROCESS;
Q<=Q1;
ENDbhv;
四、设计，要求写出完整的vhdl代码。（65分）
1、16位硬件加法器，要求有进位输入和进位输出。（15分）
2、七段数码管译码显示电路设计（数码管共阳极接法）（12分）
USEIEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITYADDER16IS
PORT(CIN:INSTD_LOGIC;
A:INSTD_LOGIC_VECTOR(15DOWNTO0);
B:INSTD_LOGIC_VECTOR(15DOWNTO0);
Sห้องสมุดไป่ตู้OUTSTD_LOGIC_VECTOR(15DOWNTO0);
IFCLK'EVENTANDCLK='1'THEN
Q1<=Q1+1;
ENDIF;
ENDPROCESS;
Q<=Q1;
ENDbhv;
每个2分
四、设计，要求写出完整的vhdl代码。（65分）
1、16位硬件加法器，要求有进位输入和进位输出。（15分）
LIBRARYIEEE;
USEIEEE.STD_LOGIC_1164.ALL;
（9）在vhdl中变量可在结构体和进程中定义和使用。（）
（10）在进程中同一信号有多个赋值源，实际完成赋值的是最接近begin的信号。（）
二、简答题（15分）
1、简述fpga/cpld的设计流程。（5分）
2、在vhdl中端口模式有那几种？并说明数据流动方向。（4分）
电子电路期末试题及答案
电子电路期末试题及答案一、选择题1. 电子电路的基本组成部分是（）。
a) 电阻、电容和电感b) 电源、开关和负载c) 晶体管、二极管和电阻d) 集成电路、电源和滤波电容答案：c) 晶体管、二极管和电阻2. 以下哪种关系式描述了二极管的特性？a) I = V/Rb) V = IRc) V = I/Rd) R = V/I答案：c) V = I/R3. 在电路中，负载的作用是（）。
a) 控制电流大小b) 控制电压大小c) 耗散功率d) 产生电磁场答案：c) 耗散功率4. 以下哪个元件可以进行信号放大？a) 电容b) 电阻c) 电感d) 晶体管答案：d) 晶体管5. 电路中的直流电源输出多少电压？a) 220Vb) 5Vc) 12Vd) 9V答案：根据具体电源规格而定，没有明确答案。
二、填空题1. 噪声是指在电子电路中引入的不需要的（）。
答案：信号2. RC电路是由（）和（）构成的。
答案：电容、电阻3. LED是（）器件，用于发出（）光。
答案：二极管、电4. 一个稳压二极管常用的电压值为（）V。
答案：55. CMOS逻辑门的全称是（）。
答案：互补金属氧化物半导体三、简答题1. 请简要解释什么是放大器，并列举两种常见的放大器。
答案：放大器是电子电路中用于放大信号的装置。
常见的放大器包括运算放大器和功率放大器。
2. 请简述共射放大电路的工作原理。
答案：共射放大电路是一种常见的晶体管放大电路。
当输入信号通过基极输入到晶体管时，晶体管的输出是通过集电极。
通过控制输入信号和集电极电阻的变化，可以实现对输入信号的放大。
3. 比较直流电路和交流电路的特点。
答案：直流电路是指电流方向始终保持不变的电路，交流电路则是指电流方向周期性变化的电路。
直流电路中，电流大小和电压大小保持恒定，交流电路中，电流和电压随时间变化。
直流电路用于稳定的电源供电，交流电路用于传输信号。
四、计算题1. 请计算一个电阻为100Ω的电路中通过的电流，当电压为10V时。
电子技术期末复习试题及答案
《电子技术》期末复习试题及答案A 一、单选题 1、在交流电路中，交流电流表测出的是 （ ） A 交流电流的最大值。 B 交流电流的平均值。 C交流电流的瞬时值 D交流电流的有效值 2、理想运算放大器的两个基本特点为（ ） A 虚地与虚断 B虚短和虚断 C虚短与虚地 D 短路和断路 3、把十进制数255 转化为二进数为（ ）B A 1111 1111 B 1111 1110 C 111 1111 D 1111 1011 二、多选题 1、基本门电路包括（ ） A 与门 B或门 C异或门 D 非门 2、半导体的三敏特性为（ ） A 光敏 B热敏 C杂敏 D单向导电 3、集成运算放大器特点有（ ） A 放大倍数高 B 输入电阻高 C 输出电阻高 D 输出电阻低 4、负反馈的分类有哪几类（ ） A 电压负反馈 B 电流负反馈 C 串联负反馈 D 并联负反馈 5、把交流电压变为直流电压一般分为几步 （ ） A 整流 B 变压 C 滤波 D 稳压 三、判断题
1、PN结加正向电压时，空间电荷区将变窄。（ ） 2、给发光二极管加正向电压时，二极管才发光；而稳压二极管的稳压则是工作在反向击穿状态。（ ） 3、放大电路的输出信号与输入信号总是反相的。（ ） 4、分压偏置放大电路能够稳定静态工作点。（ ） 5、在本征半导体中掺入微量的三价元素，即可制成P型半导体。（ ） 四、名词解释题
1、编码: 2、虚短 五、计算题
1、单管共射放大电路如图所示，已知Vcc =12V；RB =400KΩ；Rc =4KΩ；RL =4KΩ；β
=50， （1）画出电路的直流通路。 （2）估算其静态工作点IB.、IC.、UCE
（3）并计算Au、Ri、Ro
2、测得工作在放大状态的某三极管三个极的电位分别为U1=6V、
U2=-2.3V、U3=-3V ，试判断该三极管是NPN型还是PNP ？是 硅管还是锗管？并确定管子的e、b、c极
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试卷1 一、填空题（共10分，每题2分） 1.OC门的输出端可并联使用，实现_线与_功能。 2.请列出至少三个电阻器的主要特性参数：标称阻值、允许误差、额定功率、温度系数、噪声等。 3.请列出至少三个电容器的用途：隔直流、旁路（去耦）、耦合、滤波、调谐、储能等。 4.在以AT89C51单片机为核心的系统设计中，通常在其I/O口上加上拉电阻，该上拉电阻阻值一般选为_10～100kΩ_。（10K算正确） 5.在应用电路中，通常在电磁继电器的线圈端并联一个二极管，该二极管的功能是_保护该线圈_。（续流或蓄流也算正确） 二、选择题（共10分，每题2分）
1.某数/模转换器的输入为8位二进制数字信号（D7～D0），输出为0～25.5V的模拟电压。若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为( B )。 A、 1V B、 0.1V C、 0.01V D、 0.001V 2.欲对全班43个学生以二进制代码编码表示，最少需要二进制码的位数是（ B ）。 A、5 B、6 C、8 D、43 3.在下列逻辑电路中，不是组合逻辑电路的有（ D ）。 A、译码器 B、编码器 C、全加器 D、寄存器 4.欲使容量为128×1的RAM扩展为1024×8的RAM，则需控制各片选端的辅助译码器输出端个数为（ D ）。 A、5 B、 6 C、7 D、8 5.在单片机应用系统中，为实现单片机与被控对象的隔离，可以采用的器件是（ A ）。 A、固态继电器 B、三极管放大电路 C、时序逻辑电路 D、D 触发器 三、电路分析题（共20分，每题10分） 1. 请仔细阅读如下图的电路，简述各运放的功能，并写出Ｖo1、Ｖo2、Ｖo的表达式。（10分）
参考答案：A1为反相加法电路（2分），A2为同相缓冲电路（2分），A3为减法电路（2分）。 Ｖo1＝－（ＶI1+ＶI2+ＶI2）；（1分） Ｖo2＝ＶI4（1分） Ｖo＝2Ｖo2－Ｖo1＝2ＶI4＋ＶI1+ＶI2+ＶI2（2分） 2. 如图所示为某音频信号放大电路，请分析图中所示的所有电阻和电容的在该电路中的主要功能或作用。（10分）
参考答案：图中，C1、C2起电源滤波作用；（2分）C3起耦合、隔直作用；（3分）C4和R1组成低通滤波电路，滤掉高频信号；（3分）RP1起信号衰减作用。（2分） 四、程序分析题（共20分，每题10分） 1.仔细观察下图所示电路，下面是一段想让数码管1 显示2，数码管2 显示3 的子程序，能使程序完成功能的选项是（ ）。 LED： MOV P1， ① LCALL DEL1 MOV P1，#00H LCALL DEL2 MOV P1， ② LCALL DEL1 MOV P1，#00H LCALL DEL2 SJMP LED
参考答案： ①要使数码管1 显示2，需要P1.7为高电平，且数码管1的a,b,g,e,d为高电平，因此对应的P1.0, P1.1, P1.6, P1.4, P1.3为高电平，则该空应填#0DBH。（5分，若无分析只有结果应扣2-3分） ②要使数码管2 显示3，需要P1.7为低电平，且数码管1的a,b,g,c,d为高电平，因此对应的P1.0, P1.1, P1.6, P1.2, P1.3为高电平，则该空应填#4FH。（5分，若无分析只有结果应扣2-3分） 2. 仔细分析下图中所示电路，简述下列问题。 （1）为满足当按下按键后二极管点亮的功能，请在空白处添加相应的指令。 参考答案：当按下按键后，通过指令 MOV C，P1.0读回的P1.0为低电平，而 要实现二极管点亮的功能，又需要P1.1为 高电平，故该处的指令应该是CPL C。 （5分） （2）电路中电容C 的作用是什么？（5分） 参考答案：用于对按键的硬件消抖 六、设计题（共30分，第1题10分，第2题20分） 1．试用三端线性稳压集成电路W7805设计一个输出电压为0～24V（用电位器调整）的直流稳压电源。（10分） 参考答案：参考电路如图，（5分） 图中的运放为同相缓冲器，R1两端的电压即为W7805的输出端的电压5V，如果取R1=2.5KΩ，RF=0～12KΩ，（5分，其他参数如果计算正确，也给满分）则输出电压的可调范围即为0～24V。
2.以AT89C51为核心的小系统，拟采用P2口直接作1片LED 七段数码管的段驱动，用P1口作行列式键盘输入口，每按一个键，能在数码管上显示出是按了哪一个键。 1. 请设计出该小系统的完整硬件结构图；（10分） 2. 画出主程序流程图；（7分） 3. 简述一种按键除抖的方法。（3分） 参考答案： 1. 硬件结构图如图。评分标准：复位电路2分；晶振（时钟）电路2分；键盘（采用查询和中断均正确）电路3分；共阳或共阴LED电路3分。
2. 主程序流程图。（7分） 3. 按键除抖的方法：（只要列出一种均给满分）（共3分） （1）硬件除抖，如加RS触发器等； （2）软件除抖，如在程序中加入20ms的延时子程序等； （3）在按键上并联一个0.1uF的电容。 卷二 一、选择题（20分） 1.在以下四种稳压电路中，能为A/D 转换器提供高精度参考电压的是（ B）。 A、78XX 三端集成稳压器 B、集成电压基准源 C、79XX 三端集成稳压器 D、CW117/137 三端可调稳压器 2．一个16选1的数据选择器，其地址输入端有（ C ）。 A、1个 B、2个 C、4个 D、8个 3.属于组合逻辑电路的是（ B ）。 A、触发器 B、全加器 C、移位寄存器 D、计数器 4.在单片机应用系统中，为实现单片机与被控对象的隔离，可以采用的器件是（A ）。 A、固态继电器 B、三极管放大电路 C、时序逻辑电路 D、D 触发器 5. 一个4 位分辨率的A/D 转换器，参考电压为1V，则该A/D 转换器所能识别的最小模拟电压值是（单位V）（D）。 A、1/2 B、1/4 C、1/8 D、1/16 二．填空题：（20分） 1． 基准源和稳压源的区别是什么？（噪声系数、电流输出能力） 2． LED的动态扫描显示方式，依据人眼的什么特性？（瞬态暂留） 3． DAC和ADC哪个可以当作分压器用吗？（DAC） 4． 在使用单片机的时候，为什么经常用低电平有效？（推动能力，上点复位为高电平） 5． 选用继电器的时候，要考虑的参数有哪些（2个）？（推动能力，驱动电压） 三、问答题（共60分） 1. 请仔细阅读如下图的电路，简述各运放的功能，并写出Ｖo1、Ｖo2、Ｖo的表达式。（10分） 参考答案：A1为反相加法电路，A2为同相缓冲电路，A3为减法电路。 Ｖo1＝－（ＶI1+ＶI2+ＶI2）； Ｖo2＝ＶI4 Ｖo＝2Ｖo2－Ｖo1＝2ＶI4＋ＶI1+ＶI2+ＶI2 2.根据等效阻抗的原理，分析下面的电路为什么是一个低通滤波器？（5分） 答案要点：C1与R1并联等效为反馈电阻Rf，则随着频率的提高，Rf越来越小，所以为一个低通滤波器。
3.用积分或者微分的原理分析一下电路，说明问什么该电路能实现上电复位功能，给出上电的RESET端的电压相应曲线，并说明是高电平复位还是低电平复位？（10分） 答案要点：该电路从数学意义上讲是一个积分电路，电路上电以后输入相当与一个阶越信号，Reset的输出其实就是一个积分电路的阶越相应。该电路为低电平上电复位。 4．该按键的设计方法是否正确？为什么？试给出正取的电路。（10分）
不正确，P1.0口在按键没有被按下时为不定态，应加一个上拉电阻。 5. 8051系列单片机在进行IO读的时候，能不能直接读？如果不能，应该进行什么操作，为什么？（5分） 不能进行直接读操作，应该在读之前向端口写1，因为IO为准双向口。 6．MOVX和MOVC访问的存储区有什么不同？（5分） MOVX访问的是数据存储区，MOVC访问的是程序存储区。 8. 请解释什么是中断，说明中断对PC（当前运行地址）值和SP（堆栈指针）值的影响，如果运行Timer，对Timer的影响？（10分） 答：中断打断现有的程序运行，跳入新的程序段，处理完毕后，又返回被打断的程序地址，开始接着运行。当前PC值被保存，中断入口地址被存取PC值中，中断处理程序运行结束后，被保存的PC值被恢复，接着运行。SP值因为压栈的原因发生变化，中断处理程序结束后，SP值又回到原来的值。中断对Timer的运行不产生影响，应为timer为独立的硬件单元。只是在Timer产生中断的时候要考虑中断优先级的问题。 卷三 一、填空(20分，每空1分) 1、请列出至少三个电容器的用途：隔直流、旁路（去耦）、耦合、滤波、调谐、储能等。 2、根据滤波器的选频作用，滤波器可分为 低通 滤波器、 高通 滤波器、 带通 滤波器、 带阻 滤波器等四种。 3、EEPROM存储器掉电后，其内部数据将 不变 。 4、MCS51单片机的CPU是 8 位。 5、静态存储器比动态存储器的存取速度 快 。 6、并行接口与串行接口相比， 并行接口 的传送速率高。 7、选取DAC，首先应该考虑的是DAC的 转换精度 和 转换速度 。当然也需要考虑其他要求，如电源、基准电压、输入缓冲、输出模式、工作控制、温度稳定性、功耗、封装和成本等。 8、锁相环由 鉴相器（或相位比较器） 、 环路滤波器 和 压控振荡器 三部分组成，环路锁定时输出信号的频率与输入信号的频率 相同 ，而两者的相位差为 0 。 9、在以AT89C51单片机为核心的系统设计中，通常在其I/O口上加上拉电阻，该上拉电阻阻值一般选为_1～100kΩ_。（10K均算正确） 10、一个12选1的数据选择器，其地址输入端有 4 个。 二、选择题(10分，每题2分) 1、MCS51读写数据通过 A 并行口传送。 A.P0 B.P1 C.P2 D.P3 2、如要将一个最大幅度为5.1V的模拟信号转换为数字信号，要求输入每变化20mV，输出信号的最低位（LSB）发生变化，应选用 B 位ADC。 A 6 ； B 8 ； C 10 ； D 12 3、与TTL门电路相比,CMOS门电路 C A．制造工艺更复杂 B．成品率低 C．功耗较小 D．不能使用高于5V的电源 4、存储容量为8K×8位的ROM存储器，其地址线为 D 条。 A 6 ； B 8 ； C 12 ； D 13 5、一个八位DAC的最小电压增量为0.01V，当输入代码为 00010010 时，输出电压为 B V。 A 0.09 ； B 0.18 ； C 0.27 ； D 0.36 三、简答题(20分，每题5分) 1、选择电阻器、电容器时需要考虑的主要技术指标各有哪些？ 电阻器：阻值，功耗，精度，材质，封装等； 电容器：容值，耐压，精度，封装等。 2、简述消除键盘抖动的硬件、软件方法各一种。
