供热空调水系统各种阀门的工作原理
各种阀门的工作原理
各种阀门的工作原理引言：阀门是工业领域中广泛应用的一种控制设备，用于控制流体（气体或液体）的流动。
阀门的种类繁多，不同类型的阀门有不同的工作原理。
本文将介绍几种常见的阀门及其工作原理。
一、截止阀截止阀是一种最常见的阀门类型，其工作原理基于通过阀体内的移动部件（如阀芯、阀盘等）的位置来控制流体的流动。
当阀芯或阀盘处于关闭位置时，阀门完全封闭并阻止流体的通过；当阀芯或阀盘处于打开位置时，阀门允许流体通过。
这种阀门的工作原理简单可靠。
二、球阀球阀是一种通过旋转球体来控制流体流动的阀门。
该阀体内有一个孔，球体可以通过旋转使这个孔与进出口通道相连或完全封闭。
当球体与孔相连时，流体可以通过；当球体与孔完全封闭时，流体被阻止。
球阀的优点在于快速开关和可靠密封，适用于高压和高温环境。
三、闸阀闸阀是一种通过提升或下降闸板来控制流体流动的阀门。
闸板上通常有个切割边缘，通过旋转闸板来增加或减小通道的直径。
当闸板处于下降位置时，通道完全打开；当闸板处于提升位置时，通道完全关闭。
闸阀适用于需要完全关闭流体流动的场合。
四、蝶阀蝶阀利用一个圆形或椭圆形的金属盘片，在阀门开启或关闭时将盘片转到平行或垂直于流动方向。
当盘片平行于流动方向时，流体可以顺畅通过；当盘片垂直于流动方向时，流体被阻止。
蝶阀体积小、重量轻，适用于大直径管道。
五、调节阀调节阀用于精确控制流体流动的流量、压力或其他参数。
调节阀的工作原理是通过调整阀体内的移动部件，以改变进出口通道的直径，从而实现流量的调节。
调节阀通常配备传感器和反馈控制系统，以便根据设定的参数来自动调整阀门的位置。
六、安全阀安全阀用于在系统压力超过安全限制时，自动释放压力以保护系统。
安全阀的工作原理是基于弹簧力和压力之间的平衡。
当系统压力超过设定的安全值时，弹簧被压缩而阀门打开，将多余的流体释放出来，从而降低系统压力。
结论：各种阀门的工作原理根据不同的设计目的和应用场景有所不同。
在工业领域中，根据流体的性质和流量要求选择合适的阀门对于系统的正常运行至关重要。
各种阀门的工作原理与应用

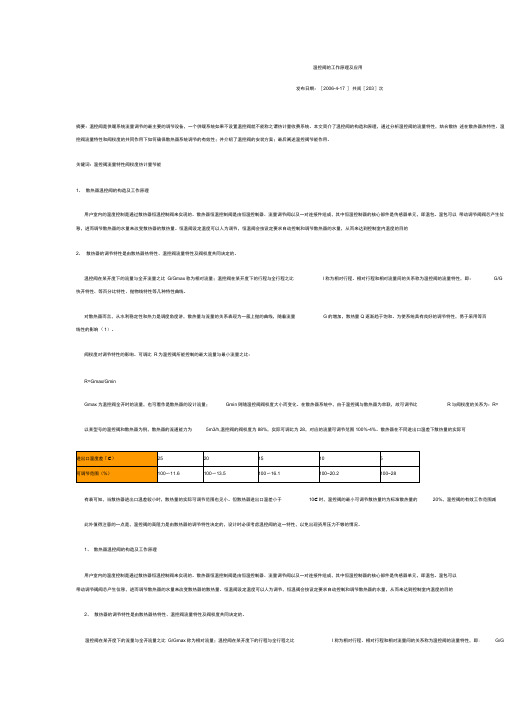

温控阀的工作原理及应用发布日期：［2006-4-17 ］共阅［203］次摘要：温控阀是供暖系统流量调节的最主要的调节设备，一个供暖系统如果不设置温控阀就不能称之谓热计量收费系统。
本文简介了温控阀的构造和原理，通过分析温控阀的流量特性，结合散热述在散热器热特性、温控阀流量特性和阀权度的共同作用下如何确保散热器系统调节的有效性；并介绍了温控阀的安装方案；最后阐述温控阀节能作用。
关键词：温控阀流量特性阀权度热计量节能1、散热器温控阀的构造及工作原理用户室内的温度控制是通过散热器恒温控制阀来实现的。
散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成，其中恒温控制器的核心部件是传感器单元，即温包。
温包可以带动调节阀阀芯产生位移，进而调节散热器的水量来改变散热器的散热量。
恒温阀设定温度可以人为调节，恒温阀会按设定要求自动控制和调节散热器的水量，从而来达到控制室内温度的目的2、散热器的调节特性是由散热器热特性、温控阀流量特性及阀权度共同决定的。
温控阀在某开度下的流量与全开流量之比G/Gmax称为相对流量；温控阀在某开度下的行程与全行程之比l称为相对行程。
相对行程和相对流量间的关系称为温控阀的流量特性，即：G/G 快开特性、等百分比特性、抛物线特性等几种特性曲线。
对散热器而言，从水利稳定性和热力是调度角度讲，散热量与流量的关系表现为一簇上抛的曲线，随着流量G的增加，散热量Q逐渐趋于饱和。
为使系统具有良好的调节特性，易于采用等百线性的影响（1）。
阀权度对调节特性的影响。
可调比R为温控阀所能控制的最大流量与最小流量之比：R=Gmax/GminGmax为温控阀全开时的流量，也可看作是散热器的设计流量；Gmin则随温控阀阀权度大小而变化。
在散热器系统中，由于温控阀与散热器为串联，故可调节比R与阀权度的关系为：R=以某型号的温控阀和散热器为例，散热器的流通能力为5m3/h,温控阀的阀权度为88%，实际可调比为28，对应的流量可调节范围100%-4%。
暖通球阀的原理和作用
暖通球阀的原理和作用
暖通球阀是一种常用的阀门，由球体和阀门座组成。
其原理是通过旋转球体，控制介质的通断和流量。
暖通球阀的作用主要体现在以下几个方面：
1. 通断控制：球阀通过旋转球体，可以实现对介质的通断控制。
当球体与阀门座完全接触时，介质通路被封堵，实现断流；当球体与阀门座分离时，介质可以流过球体，实现通流。
2. 流量控制：通过调节球体的旋转角度，可以实现介质的流量控制。
旋转球体的角度越大，通流的截面积越大，流量也就越大；旋转角度越小，通流的截面积越小，流量也就越小。
3. 方向控制：球阀可以控制介质的流向。
根据球体旋转的方向，可以控制介质从一个方向流入，从另一个方向流出，或者阻止介质在两个方向上的流动。
4. 密封性能：球阀的球体与阀门座之间配有密封结构，能够有效的防止介质的泄漏。
在球阀关闭的状态下，球体与阀门座之间形成一条密封的通路，能够避免介质的泄漏。
5. 快速操作：球阀通过旋转球体来控制介质的流动，其操作简单方便，开启和关闭速度快。
总之，暖通球阀通过旋转球体实现对介质的通断、流量、流向和密封的控制，具有操作简单、快速、可靠的特点，广泛应用于暖通、空调、供暖、供水等系统中。
阀门的工作原理
阀门的工作原理阀门是一种用于控制流体（液体、气体或蒸汽）流动的装置，广泛应用于工业、建筑、农业等领域。
阀门的工作原理是通过控制阀门内部的开启和关闭来调节流体的流量和压力。
一、阀门的分类根据阀门的工作原理和结构特点，可以将阀门分为以下几类：1.截止阀：通过阀芯的升降来控制流体的开启和关闭，如闸阀、截止阀等。
2.调节阀：通过调节阀芯的开度来控制流体的流量和压力，如调节阀、节流阀等。
3.安全阀：在压力超过设定值时自动开启，保护系统安全，如安全阀、溢流阀等。
4.止回阀：防止流体倒流，只允许单向流动，如止回阀、逆止阀等。
5.排气阀：排除管道内的气体，保证系统正常运行，如排气阀、放气阀等。
二、阀门的工作原理阀门的工作原理主要包括以下几个方面：1.开启和关闭：阀门通过控制阀芯的位置来实现开启和关闭。
当阀芯处于关闭位置时，流体无法通过阀门；当阀芯处于开启位置时，流体可以顺利通过阀门。
2.流体压力：阀门通过控制阀芯的开度来调节流体的流量和压力。
当阀芯开度较大时，流体通过阀门的流量和压力较大；当阀芯开度较小时，流体通过阀门的流量和压力较小。
3.密封性能：阀门的密封性能对流体的控制非常重要。
阀门通常采用密封圈、密封面等结构来保证阀门的密封性能，防止流体泄漏。
4.操作方式：阀门可以手动操作或自动操作。
手动操作通常通过旋转、推拉等方式来控制阀芯的位置；自动操作通常通过电动、气动等方式来控制阀芯的位置。
三、阀门的应用领域阀门广泛应用于各个领域，包括但不限于以下几个方面：1.工业领域：阀门在石油、化工、冶金、电力等工业领域中起着重要作用，用于控制流体的流量、压力和温度。
2.建筑领域：阀门在建筑领域中用于控制供水、排水、暖通等系统中的流体流动。
3.农业领域：阀门在农业灌溉系统中用于控制水流的流量和压力，提高农业生产效率。
4.航空航天领域：阀门在飞机、火箭等航空航天设备中用于控制燃料、液氧等流体的流动。
5.医疗领域：阀门在医疗设备中用于控制液体药剂的流量和压力，确保医疗操作的安全性和准确性。
哈威lhdv型平衡阀工作原理
哈威lhdv型平衡阀工作原理哈威LHDV型平衡阀是一种常用的流量控制装置，它的工作原理基于流体动量守恒定律和波动原理。
本文将详细介绍哈威LHDV型平衡阀的工作原理及其应用。
一、工作原理哈威LHDV型平衡阀采用了可以自动调节的流量控制阀门，在管道系统中起到平衡流量的作用。
其工作原理可以简单描述为：当流体通过阀门时，阀门内的压力差会引起阀芯的运动，从而调整阀门的开度，达到流量平衡的目的。
具体来说，哈威LHDV型平衡阀的内部结构包括阀体、阀芯和弹簧等组件。
当流体通过阀体时，阀芯会受到流体的作用力而产生位移。
阀芯的位移会改变阀门的开度，从而影响流体通过阀门的速度和流量。
当流体速度较大时，阀芯会向关闭方向移动，减小阀门的开度；当流体速度较小时，阀芯会向开启方向移动，增大阀门的开度。
通过不断调整阀门的开度，哈威LHDV型平衡阀可以实现流体的平衡流量控制。
二、应用哈威LHDV型平衡阀广泛应用于供暖、空调、给排水等领域。
其主要功能包括：1. 流量平衡控制：哈威LHDV型平衡阀可以根据系统的需求自动调节阀门的开度，实现流量的平衡控制。
通过平衡阀的调节，可以使系统中各个分支管道的流量达到预期的要求，保证系统正常运行。
2. 压力稳定：哈威LHDV型平衡阀的工作原理可以有效地稳定系统内的压力。
当系统中的流量发生变化时，平衡阀会自动调整阀门的开度，使系统的压力保持在设定的范围内。
3. 节能降噪：由于哈威LHDV型平衡阀可以平衡流量，避免过量流体通过，从而减少了系统的能耗。
此外，平衡阀还可以减少流体通过管道时的噪音和振动，提高系统的运行效率和舒适性。
三、注意事项在使用哈威LHDV型平衡阀时，需要注意以下几点：1. 安装位置：平衡阀应安装在系统的关键位置，以便对流体进行平衡控制。
通常情况下，平衡阀应安装在主管道或分支管道的入口处。
2. 参数设置：在安装平衡阀时，需要根据系统的实际情况设置相应的参数，包括流量、压力和温度等参数。
阀门结构和工作原理(上)
具有较高的强度和耐磨性，适用于高温、 高压和腐蚀性流体。但需要经过防腐蚀处 理，以增加其耐久性。
不锈钢
铜合金
具有优良的耐腐蚀性和高强度，适用于各 种腐蚀性流体和高温环境。但成本较高。
具有良好的耐腐蚀性和导热性，常用于制 造热水阀门和管件。
阀门工艺
铸造
通过将熔融的金属倒入模具中，冷却后形 成阀门各部件。铸造工艺适用于大型阀门，
详细描述
球阀主要由阀体和球形阀芯组成。当需要打开或关闭阀门时 ，通过旋转球形阀芯来控制流体流动。球阀具有流体阻力小 、密封性能好、操作简便等优点，但同时也有承受压力和温 度范围较窄等缺点。
阀门的工作原理
03
闸阀的工作原理
闸阀是一种常见的阀门类型，其工作原理是通过旋转阀杆来控制阀门的开启和关闭。 当需要开启阀门时，顺时针旋转阀杆，使闸板上升，通道打开，介质流动。
在工业生产中，阀门是控制流体流动 的关键设备，对于保证工艺流程的稳 定性和安全性具有重要作用。
在供热、制冷、石油、化工、电力、 水利等行业中，阀门是必不可少的设 备之一，对于保障生产和人民生活具 有重要意义。
阀门的基本类型
02
闸阀
总结词
闸阀是最常见的阀门类型之一，主要用于截断或调节流体流量。
详细描述
闸阀主要由阀体、阀板和阀杆组成。当需要打开或关闭阀门时，通过旋转阀杆来 驱动阀板上下移动，从而控制流体流动。闸阀具有流体阻力小、流体控制精确、 密封性能好等优点，但同时也有结构复杂、操作力矩较大等缺点。
截止阀
总结词
截止阀主要用于截断或调节流体流量，具有较好的密封性能和流体控制能力。
详细描述
截止阀主要由阀体、阀瓣和阀杆组成。当需要打开或关闭阀门时，通过旋转阀杆来驱动阀瓣上下移动，从而控制 流体流动。截止阀的密封性能较好，可以承受较高的压力和温度，适用于各种流体介质。但同时也有流体阻力较 大、操作力矩较高等缺点。
各种阀门的工作原理
各种阀门的工作原理阀门是一种用于控制流体（液体或气体）流动的机械装置，广泛应用于工业、建筑、农业和生活领域。
它们通过打开、关闭或调节阀门来控制流体的流量和压力。
以下是常见的几种阀门及其工作原理：1. 截止阀（Gate Valve）：截止阀是一种用于启闭流体的闸板阀门。
它通过提升或降低闸板来控制流体的流量。
当阀门打开时，闸板完全升起，允许流体通过；当阀门关闭时，闸板完全降下，切断流体的通路。
截止阀具有良好的密封性能，适用于高压和高温环境。
2. 球阀（Ball Valve）：球阀是一种通过旋转球体来控制流体的启闭的阀门。
球体上具有一个中空的孔，当球体旋转时，孔可以对流体通路进行开启或关闭。
球阀具有结构简单、操作方便以及快速启闭的特点，广泛应用于高温、高压和易腐蚀的介质中。
3. 蝶阀（Butterfly Valve）：蝶阀是一种以圆盘为主要关闭件的阀门。
它通过旋转圆盘来控制流体的启闭和调节。
当阀门打开时，圆盘转动到垂直于流体方向的位置，允许流体通过；当阀门关闭时，圆盘转动到与流体方向平行的位置，切断流体的通路。
蝶阀具有体积小、重量轻以及操作灵活的特点。
4. 止回阀（Check Valve）：止回阀是一种用于防止流体倒流的阀门。
它通过借助流体本身的压力来打开或关闭，当流体的压力超过阀门设定的压力时，阀门打开并允许流体通过；当流体的压力低于设定的压力时，阀门关闭以防止倒流。
止回阀常用于管道系统中，具有结构简单、可靠性高的特点。
5. 调节阀（Control Valve）：调节阀是一种用于调节流体流量和压力的阀门。
它通过改变阀门开度来控制流体的流量，通常由执行器和阀体组成。
执行器接收控制信号，并根据信号调整阀门的开启度，从而实现对流体流量和压力的精确控制。
调节阀广泛应用于化工、发电、石油等领域。
6. 安全阀（Safety Valve）：安全阀是一种用于保护设备和管道系统的阀门。
它通过调整阀门的泄压设定值，防止流体压力超过设定的极限。
供热空调水系统阀门的种类和选用
供热空调水系统阀门的种类和选用在供热空调水系统中,阀门被广泛应用于控制水的压力、流量和流向，供热空调水系统中常用的阀门按阀体结构形式和功能可分为闸阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。
按照驱动方式分为手动、电动、液动、气动等四种方式，按照公称压力分高压、中压、低压三类L 供热空调水系统中常用的大都为低压或中压阀门, 以手动为主；阀门的型号根据阀门种类、驱动方式、阀体结构、密封或衬里材料、公称压力、阀体材料等,分别用汉语拼音及数字表示。
闸阀闸阀是指关闭件(闸板) 沿介质通道轴线的垂直方向移动的阀门。
在管道上主要作为切断介质用。
其优点是流阻系数小,启、闭所需力矩较小,介质流向不受限制，缺点是结构尺寸大,启、闭时间长,密封面易损伤, 结构复杂。
闸阀有各种不同的结构形式,主要区别是所采用的密封元件结构形式不同, 由此常把闸阀分成不同类型,最常见的形式是平行式和楔式闸阀; 根据阀杆的结构, 还可分成明杆和暗杆闸阀。
蝶阀其名称来源于翼状结构的蝶板。
在阀体的圆柱形通道内。
圆盘形蝶板绕着其轴线旋转,只需回转90°即可开闭阀门,在管道上它主要作切断和节流用。
当蝶阀用作切断时, 多用弹性密封, 材料选橡胶、塑料等;当用作节流时, 多用金属硬密封。
其优点是体积小, 重量轻, 结构简单, 启闭迅速, 调节和密封性能良好, 流体阻力和操作力矩较小。
蝶阀按结构可分为杠杆式(双摇杆)、中心对称门式、偏置板式和斜板式。
中心对称门式(对夹式) 的流阻较小, 但其上下轴端处亦为密封面的一部分, 易磨损而导致泄漏, 适用于公称通径DN< 800="" mm="">偏置板式则克服了这一弱点, 但流阻较大, 适用于DN ≥800mm 的蝶阀L杠杆式蝶阀由于结构原因, 不宜用于压力较高的水介质L 斜板式蝶阀因其结构及工艺复杂,工程上使用较少，蝶阀的结构和原理使之特点适合于大直径管道L蝶阀有立式和卧式两种, 如果不受安装空间及位置的限制, 大口径蝶阀应选择卧式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供热空调水系统各种阀门的工作原理
供热空调水系统各种阀门的工作原理-上海阀门知识
阀门在供热空调水系统中被广泛应用于控制水的压力、流量和流向。
供热空调水系统阀门的种类和工作原理：供热空调水系统中常用的阀门按阀体结构形式和功能可分为闸阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。
按照驱动方式分为手动、电动、液动、气动等四种方式。
按照公称压力分高压、中压、低压三类。
供热空调水系统常用的鸿丰阀门的工作原理及特点如下：
闸阀是指关闭件（阐板）沿介质通道轴线的垂直方向移动的阀门。
其优点是流阻系数小，启、闭所需力矩较小，介质流向不受限制。
缺点是结构尺寸大，启闭时间长，密封面易损伤，结构复杂。
把闸阀分为不同类型，最常见的形式是平行式和楔式闸阀，根据阀杆的结构，还可分成明杆闸阀。
闸阀按结构形式可分为以下四种：
闸阀
（1）平行式闸阀：指两个密封面相互平行的闸阀。
适用于低压，中、小口径（DN50-400mm）的管道。
（2）楔式闸阀：指两个密封面成楔形的闸阀。
分为双阐板、单阐板和弹性阐板。
（3）明杆闸阀：由于能较直观显示其启闭程度，所以多年来中小通径被广泛应用，通常DN 小于等于80mm选用明杆闸阀。
（4）暗杆闸阀：其阀杆螺母在阀体内与介质直接接触。
适用于大口径阀门和安装空间受限制的管路，如地下管线。
蝶阀
其名称来源于翼状结构的蝶板。
在管道上它主要用于切断和节流，当蝶阀用于切断时，多用弹性密封，材料选橡胶、塑料等，当用于节流时，多用金属硬密封。
鸿丰蝶阀的优点是体积小，重量轻，结构简单，启闭迅速，调节和密封性能良好，流体阻力和操作力矩较小。
蝶阀按结构可分为杠杆式（双摇杆）、中心对称门
指关闭体（阀瓣）沿阀座中心线移动的阀门。
它在管道中一般只作切断用，而不用于节流，通常公称通径都限制在DN250mm以下。
缺点是压力损失大。
截止阀种类很多，按照结构一般分为直通式、确式和直流式。
角式截止阀在制冷系统中较多采用，其进口通道呈90度直角，会产生压力降，最大优点是安装在管路系统的拐角处，既省90度弯头，又便于操作。
球阀
球阀是由旋塞阀演变而来的，它在管道上主要用于切断、分配和改变介质流向。
它的特点是流体阻力最小，其阻力系数与同长度的管段相等，启闭快，密封可靠，结构紧凑，易于操作和维修，因而广泛用于许多场合。
球阀按球体的结构形式可分为以下三种：（1）浮动球球阀：其结构简单，密封性能良好，由于球所承受的工作介质载荷全部传给了出口端阀座密封圈，因而这种结构只适用于中、低压场合，其缺点是组装困难，制作精度要求高，
同时操作力矩也较大。
（2）固定球球阀：球阀的球体固定的，由两段与球体连在一起的固定轴支承，在介质压力的作用下，球体不会产生位移。
它适用于高压和大口径的管道。
（3）弹性球球阀：适用于高温、高压介质。
在球体上开有弹性槽，这种结构在开启和关闭时可以减少两密封面间的磨擦，同时也就降低了操作力矩。
旋塞阀
旋塞阀的重要特性是它易于适应多通道结构，以致一个阀可以获得两个，三个甚至四个不同的流道。
旋塞的种类很多，一般可分为：
（1）紧定式旋塞阀：一般用于PN小于等于0.6MPa的场合。
（2）填料式旋塞阀：大量用于公称压力PN>1.0MPa的场合。
（3）自封式旋塞阀：主要靠介质本身的压力来实现，多用于空气介质。
自封式结构下面的弹簧可以起到预紧和压紧的作用。
此外还有三通、四通式旋塞阀，多用于分配、换向等。
止回阀
又称逆流阀、逆止阀、背压阀和单向阀。
是用来防止管道和设备中介质倒流的一种阀门，它靠管路中介质本身的流动产生的力而自动开启和关闭。
上海鸿丰旋启式回阀的阀瓣围绕阀座外的销轴旋转，又分单瓣和多瓣，前者一般用于公称通径DN50-500mm，后者一般用于公称通径DN大于等于600mm。
还有空排止回阀，是用于锅炉给水泵出口防止介质倒流及起排空作用的；新型缓闭止回阀，有消除水锤作用；隔膜式止回阀，防止水击性能好；球形止回阀，是阻止介质逆流的理想产品。
减压阀
是通过启阀件的节流和调节，将介质压力降低，并通过阀后介质压力的直接作用，使阀后的压力自动满足预定的要求。
通常减压阀后的压力P2应小于阀前压力P1的0.5倍，即
P2>0.5P1。
减压阀按结构分为活塞式、薄膜式、波纹管式、弹簧薄膜式、杠杆弹簧式等。
安全阀
它在设备、装置和管道上作为安全保护装置，以防止介质的压力超过规定的数值。
鸿丰安全阀的主要结构有杠杆式、弹簧工和先导式（脉冲式）三种。
其优点是体积小，轻便。
灵敏度高，安装位置不受限制；缺点是作用在阀杆上的力随弹簧的变形而变化。
弹簧式安全阀又分微启式和全启式，带扳手和不带扳手的，封闭式和敞开式等不同型式。
疏水阀
疏水阀适用于蒸汽供热设备和管道，用以自动排除凝结水、空气及其它不凝性气体，并阻止蒸汽的漏失，即起阻汽排水的作用。
选用时，先要根据凝结水的最大排量和进出口的压
力差选型，还要加以修正，其修正系数为1.5-4；其次要合理安装。
蒸汽疏水阀按启闭形式可分为以下几类:
(1)机械型蒸汽疏水阀：由凝结水液位变公驱动启闭件。
(2)热静力型蒸汽疏水阀：由凝结水温度变化驱动启阀件。
(3)热动力型蒸汽疏水阀：由凝结水动态特性变公驱动启阀件。
平衡阀
平衡阀是水力管网中用来测量及调整至设计流量，并具有必要的测量精度的阀门。
鸿丰平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。
利用专用智能仪表，输入阀门型号和开度值，根据测得的压差信号就可直接显示出流经该平衡阀的流量值，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试，就可使各用户的流量达到设定值。
