挖机培训计划及大纲一、培训目标1. 提升学员对挖机操作的技术能力和安全意识；2. 培养学员对挖机维护和故障排除的能力；3. 培养学员对挖机的综合管理和运行规范的掌握；4. 使学员能够熟练操作各种类型的挖机，适应不同工况下的作业需求。
二、培训对象本培训主要针对从事挖机操作和维护工作的人员，包括初学者和有一定经验的操作员。
三、培训内容1. 挖机的基本结构和工作原理2. 挖机的操作技术与注意事项3. 挖机的维护保养4. 挖机的故障排除及常见问题处理5. 挖机的安全运行规范6. 挖机的作业管理和规划四、培训大纲第一阶段：挖机基础知识培训1. 挖机的基本结构和工作原理1.1 挖机的结构组成1.2 液压系统原理和作用1.3 挖掘机械、电气系统原理1.4 挖机工作原理及工作周期2. 挖机的操作技术与注意事项2.1 挖机的驾驶技术和操作技巧2.2 挖机的日常检查和操作注意事项2.3 挖机的机动性及特殊操作技术2.4 挖机作业安全知识第二阶段：挖机维护保养培训1. 挖机的维护保养1.1 液压系统的日常保养与维护1.2 机械系统的日常保养与维护1.3 电气系统的日常保养与维护1.4 润滑系统的日常保养与维护2. 挖机的故障排除及常见问题处理2.1 挖机故障的定位与诊断2.2 常见故障的处理方法2.3 故障预防和处理技巧第三阶段：挖机安全运行规范培训1. 挖机的安全运行规范1.1 挖机的安全操作规范1.2 挖机的安全防护设施使用1.3 挖机的作业安全规范2. 挖机的作业管理和规划2.1 挖机的作业现场管理2.2 挖机在日常作业中的安全技术要求2.3 挖机作业的规划和执行五、培训方式1. 理论教学：以讲授、视频演示和互动讨论的形式进行；2. 实操教学：以模拟机操作和实地操作为主；3. 综合练习：对培训内容进行综合性考核。
六、培训时间安排根据学员的实际情况和培训目标的具体要求，制定合理的培训时间安排，一般为10-15天。
挖掘机液压基础知识培训解读复习过程
熔盛机械有限公司 杨才宝2011.7.12 熔盛机械有限公司2 挖掘机液压系统的主要部件主泵脚踏阀行走马达先导阀多路阀回转马达 熔盛机械有限公司3
主控制阀 熔盛机械有限公司4
先导式主安全阀 主阀弹簧主阀 熔盛机械有限公司5主安全阀开启状态导阀打开 熔盛机械有限公司6液控换向单向过载阀单向过载阀先 导 泵 来
油P 主泵来油P A B T T 熔盛机械有限公司7
单向过载阀 导阀调压弹簧 节流孔（可变阻尼） 主阀 阀套滑阀 熔盛机械有限公司
8A B 先导泵来油 熔盛机械有限公司 9阻尼器P 熔盛机械有限公司10 回转马达 行走马达 变量油缸 变量油缸制动器 解除制动来油 输出轴 主泵来油 挖掘机的操纵 动臂下降
右回转 斗杆打开（卸载） 斗杆回收（挖掘） 铲斗卸载 液压系统原理图常用线型和符号
符号，表示能量传递（1） 在回路图中，图示符号用于表示能量传递和液压管路。为清晰表示回路图，应尽可能地绘制直线
而避免交叉。 在加热器和冷却器的符号中，箭头方向与热量流动方向相
一致。 符号:表示能量传递（2） 符号:表示能量转换(3
液压泵由带驱动轴符号的圆表示，其中三角符号表示工作油液的流动方向。因工作介质为有压液体，所以，三角符号为实心。在气动技术中，工作介质为气体，三
角符号为空心。 符号，表示液压马达 液压马达与液
压泵的符号不 同，其区别在 于表示工作油 液流动方向的 箭头相反。 符号:表示单作用液压缸 单作用液压缸仅
具有一个油口， 工作油液只能进 入无杆腔。对于 单作用液压缸， 其回缩或由外力 （图示无前端盖 符号）或由复位 弹簧（图示第二 个符号）来实现。
符号：表示双作用液压缸 双作用液压缸具有两个油口，工作油液既可进入无杆腔，也可进入有杆腔。差动缸与双作用液压缸的符号不同，其区别在于差动缸活塞杆末端带两条直线。差动缸面积比通常为2:1，对于双端活塞杆的液压缸，其面积比为1:1（同步液
煤矿全液压挖掘机培训教案
挖掘机培训教案第一部分工作原理一、用途和特点（隔爆型）型履带式挖掘装载机是一种连续生产的高效率出矿设备。
适用于断面为2.7×2.7米以上的中小型巷道。
机器的最佳工作条件是：岩石的普氏硬度f小于等于12，块度小于等于700mm。
本机靠履带推进铲取岩石并通过铲斗将石料扒进自身的刮板输送机，输送机从尾部将岩石卸入皮带再转载刮板输送机上去。
同时也可利用反铲挖掘臂扒取远处的岩石，也可以用铲斗来清理工作面。
本机采用电动全液压传动，结构紧凑，推进力大，扒取范围广，可以全断面装岩，不留死角，不需人工辅助清理工作面；本机主要动作采用先导阀控制，操作轻松简便，工作平稳无冲击，性能可靠，维修方便；本机具有优良的人性化设计，液压系统采用风冷，有座椅，有驾驶棚，有行程超限、油温超高、油路堵塞、电机过载等报警系统，极大地减轻了工人的劳动强度。
司机操作本机时安全、轻松、舒适。
二、主要技术参数三、主要结构及其工作原理挖掘装载机由反铲机构、运输槽、履带行走总成、机架总成、液压操作系统、驾驶棚、电气系统等七部分组成。
1．反铲机构反铲机构主要由回转油缸、大臂、大臂油缸、小臂、小臂油缸、铲斗、铲斗油缸和单向节流阀等部件组成。
同时控制左右两个回转油缸的伸缩（一个油缸伸，则另一个油缸缩）可使大臂作左右回转，回转油缸的端部装有单向节流阀来控制回转的速度。
控制大臂油缸伸缩可使大臂作上下运动，大臂油缸无杆腔一端装有单向节流阀来控制大臂下降的速度。
控制小臂油缸伸缩可使小臂作前后运动。
控制铲斗油缸伸缩可使铲斗作挖掘动作。
铲斗上装有斗齿，磨损后可以更换。
铲斗油缸铲斗图1-1 反铲机构示意图2．运输槽机构运输槽主要由左推板、右推板、推板油缸、运输槽、主传动部分、刮板链、主动链轮和输送液压马达等部件组成。
槽体内衬有进口耐磨板，刮板和主动链轮是用高强度耐磨合金刚制造。
控制推板油缸伸缩可使左、右推板打开或合拢，推板打开可增加铲取宽度，推板合拢可方便行走。
挖掘机培训教材液压(川崎系统)要点共53页PPT
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
挖掘机培训教材液压(川崎 系统)要点
26格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
液压培训_sany
挖掘机液压系统—先导控制阀
1、推土铲先导阀、脚踏阀-2位控制阀
推杆 弹簧 弹簧 弹簧腔 钢球
先导来油
挖掘机液压系统传动介质-液压油
液压油在液压系统中的作用： 1. 润滑—液压元件发生相对运动时，减少摩擦力及磨损， 提高效率； 2. 防锈—在金属液压元件形成油膜，防止生锈； 3. 密封—在液压元件之间的间隙中形成油膜防止泄露； 4. 冷却—吸收液压元件相对运动过程中产生的热量； 5. 清洁—冲洗液压元件相互摩擦磨损而产生的异物，在 回油滤芯出过滤，起清洁作用；
挖掘机液压系统的主要部件
挖掘机液压系统的主要部件 • 液压泵：将机械能转换为液体压力能。 • 执行元件：将液体压力能转换为机械能。例如油 缸、油马达等。
• 控制调节装置：各种阀。大致有压力控制阀（先 导阀、脚踏阀等）、流量方向控制阀（多路阀） 等。
• 辅助装置：油箱、过滤器、管路、接头、密封、 冷却器、蓄能器等等。
液压系统原理图常用线型和符号

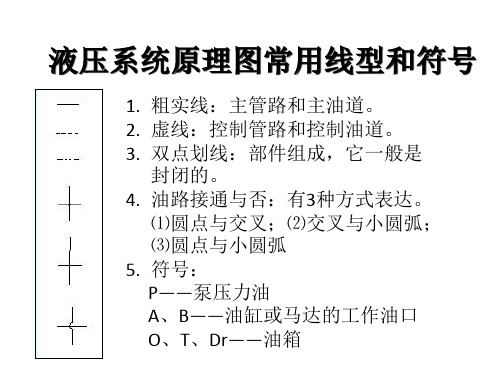

1. 粗实线：主管路和主油道。 2. 虚线：控制管路和控制油道。 3. 双点划线：部件组成，它一般是 封闭的。 4. 油路接通与否：有3种方式表达。 ⑴圆点与交叉；⑵交叉与小圆弧； ⑶圆点与小圆弧 5. 符号： P——泵压力油 A、B——油缸或马达的工作油口 O、T、Dr——油箱
挖掘机液压系统的主要部件
挖掘机液压系统的组成
1、操作挖掘机
发动机 主泵 多路阀 执行机构 多路阀 液压油箱
先导阀进行控制，多路阀阀芯开启
2、不操作挖掘机
发动机 主泵 多路阀 油箱 多路阀冲洗阀开启ຫໍສະໝຸດ 挖掘机液压系统—先导控制阀
1、左右先导阀-4位控制阀
压板
Pi T
开口 封闭 Pi Pi
