隔离开关控制回路中五防锁存在的问题及改进

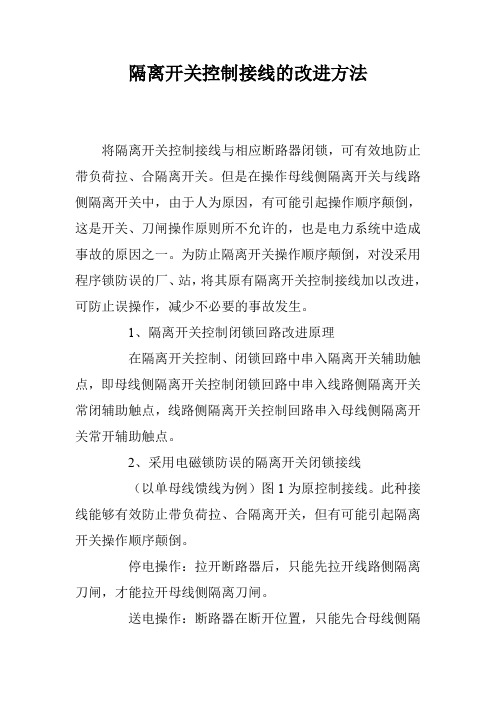

隔离开关控制接线的改进方法
隔离开关控制接线的改进方法
将隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。
但是在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，有可能引起操作顺序颠倒，这是开关、刀闸操作原则所不允许的，也是电力系统中造成事故的原因之一。
为防止隔离开关操作顺序颠倒，对没采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，可防止误操作，减少不必要的事故发生。
1、隔离开关控制闭锁回路改进原理
在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。
2、采用电磁锁防误的隔离开关闭锁接线
（以单母线馈线为例）图1为原控制接线。
此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。
停电操作：拉开断路器后，只能先拉开线路侧隔离刀闸，才能拉开母线侧隔离刀闸。
送电操作：断路器在断开位置，只能先合母线侧隔
离刀闸，才能合线路侧隔离刀闸。
此种接线不仅防止带负荷拉、合隔离开关，而且能防止违反开关、刀闸操作原则的违规操作。
3、改进接线的优点
（1）此种改进接线不仅保留了原有隔离开关控制接线的优点，较主要的是能有效防止违反开关、刀闸操作原则的违规操作，减少不必要的事故发生。
（2）此种改进接线简单、可靠，投资也较少。
适用于采用电磁锁防误的接线及气动操作、电动操作、电动液压操作的隔离开关的控制接线。
（3）在没有采用程序锁防误的装置中，相当于程序锁的作用。

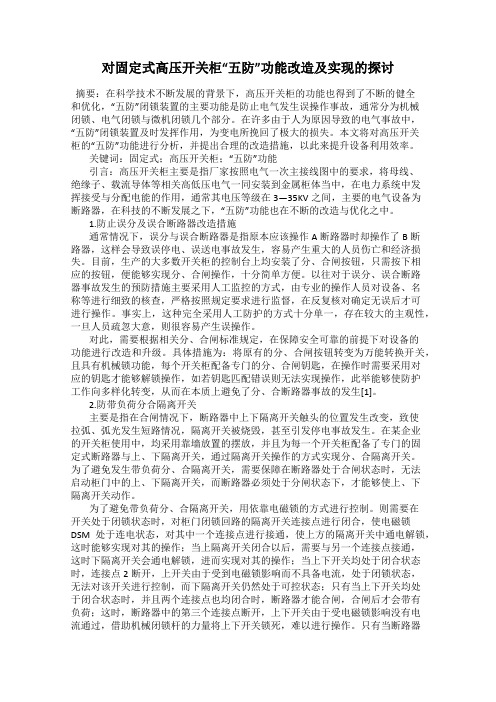

对固定式高压开关柜“五防”功能改造及实现的探讨
对固定式高压开关柜“五防”功能改造及实现的探讨摘要：在科学技术不断发展的背景下，高压开关柜的功能也得到了不断的健全和优化，“五防”闭锁装置的主要功能是防止电气发生误操作事故，通常分为机械闭锁、电气闭锁与微机闭锁几个部分。
在许多由于人为原因导致的电气事故中，“五防”闭锁装置及时发挥作用，为变电所挽回了极大的损失。
本文将对高压开关柜的“五防”功能进行分析，并提出合理的改造措施，以此来提升设备利用效率。
关键词：固定式；高压开关柜；“五防”功能引言：高压开关柜主要是指厂家按照电气一次主接线图中的要求，将母线、绝缘子、载流导体等相关高低压电气一同安装到金属柜体当中，在电力系统中发挥接受与分配电能的作用，通常其电压等级在3—35KV之间，主要的电气设备为断路器，在科技的不断发展之下，“五防”功能也在不断的改造与优化之中。
1.防止误分及误合断路器改造措施通常情况下，误分与误合断路器是指原本应该操作A断路器时却操作了B断路器，这样会导致误停电、误送电事故发生，容易产生重大的人员伤亡和经济损失。
目前，生产的大多数开关柜的控制台上均安装了分、合闸按钮，只需按下相应的按钮，便能够实现分、合闸操作，十分简单方便。
以往对于误分、误合断路器事故发生的预防措施主要采用人工监控的方式，由专业的操作人员对设备、名称等进行细致的核查，严格按照规定要求进行监督，在反复核对确定无误后才可进行操作。
事实上，这种完全采用人工防护的方式十分单一，存在较大的主观性，一旦人员疏忽大意，则很容易产生误操作。
对此，需要根据相关分、合闸标准规定，在保障安全可靠的前提下对设备的功能进行改造和升级。
具体措施为：将原有的分、合闸按钮转变为万能转换开关，且具有机械锁功能，每个开关柜配备专门的分、合闸钥匙，在操作时需要采用对应的钥匙才能够解锁操作，如若钥匙匹配错误则无法实现操作，此举能够使防护工作向多样化转变，从而在本质上避免了分、合断路器事故的发生[1]。
2.防带负荷分合隔离开关主要是指在合闸情况下，断路器中上下隔离开关触头的位置发生改变，致使拉弧、弧光发生短路情况，隔离开关被烧毁，甚至引发停电事故发生。
隔离开关控制回路常见隐患问题分析及处理方法 徐孟亚
隔离开关控制回路常见隐患问题分析及处理方法徐孟亚摘要：隔离开关是变电站开关设备的重要组成元件，日常操作和运行的安全对变电站的可靠运行有着重要意义。
电力工业是我国社会经济建设的重要部分，对我国社会经济的全面发展起着支撑作用。
变压器隔离开关是我国电网系统的重要组成部分，变压器隔离开关的正常运行，关系着整个电网系统的正常运行，更关系着工业生产和人们日常生活正常用电及安全用电，因此对变压器隔离开关的检修工作至关重要。
本文对变压器隔离开关检修进行详细分析，为变压器隔离开关检修工作提供重要的参考依据。
关键词：隔离开关；控制回路；分合闸操作引言隔离开关是一种特殊的开关，这种开关设有专门的灭弧装置，其主要作用有三个方面：第一是在电路断开后，起到辅助断路器的作用，能够有效保证检修人员的人身安全以及相关设备安全；第二是与断路器相配合，从而保证供电回路能够有效运行；第三是起到自然灭弧的作用，可以对一定长度的母线、电缆、架宁线路的电容电流及一定容量的变压器空载励磁电流进行分合。
1、对隔离开关的检修分析对隔离开关的检修是保证隔离开关发挥正常功能，保证电网系统安全运行的重要工作。
隔离开关的检查工作，主要包括以下几个方面：首先对隔离开关绝缘子检查，检查其是否完整，有没有电晕和放电现象。
其次对传动杆件和机械各组成部分检查，主要查看是否有损伤、锈蚀、松动、脱落等异常情况，一经发现，需要立即进行维修或更换零部件，从而保证隔离开关的正常使用。
此外，对各个活动关节处需要定期检查润滑情况，及时清理污渍以及上油保持良好的润滑。
再次对消弧角检查，包括查看是否有烧伤、变形、锈蚀、倾斜等情况，查看触头接触情况。
发现触头接触不良等情况，需要及时维修处理，以免引起电流过大，对消弧角造成损伤，引发重大电力事故。
过电流倍数和动作时间如下表所示。
表过电流倍数和动作时间然后，要保持触头的接触面洁净无污垢、无烧伤痕迹，弹簧片和铜辫子无断股、无折断，因此需要对触头的接触面进行定期检查和维修，调整触头弹簧片的压缩量，使其保持弹力，保证隔离开关的正常使用。
浅谈变电站“五防”闭锁装置运行中的问题和对策
浅谈变电站“五防”闭锁装置运行中的问题和对策变电站的“五防”闭锁装置是保障变电站运行安全的重要设备之一。
它通过闭锁操作，实现对变电站设备、线路、开关等进行控制和管理，防止误操作和事故发生。
在实际运行中，闭锁装置也会遇到一些问题，影响其正常运行。
本文将针对这些问题进行探讨，并提出相应的对策。
闭锁装置可能存在操作不灵敏的问题。
在变电站的运行过程中，闭锁装置需要频繁开关，如果出现操作不灵敏，可能会导致闭锁装置无法及时响应，进而影响到变电站的正常运行。
对策是定期对闭锁装置进行维护和检修，保持操作装置的灵敏度，确保其正常运行。
闭锁装置可能存在过载的问题。
在负荷过大的情况下，闭锁装置可能无法承受过载带来的冲击，导致闭锁装置损坏，甚至发生故障。
解决这一问题的对策是合理规划变电站的负荷，确保不超过闭锁装置的承载能力，并且采取适当的保护措施，防止过载情况的发生。
闭锁装置可能存在误操作的问题。
在变电站操作人员疲劳、经验不足或者精神状态不佳的情况下，可能会出现误操作，误关开关、误解锁等情况，从而导致事故的发生。
为了防止误操作，可以采取多层次的闭锁措施，例如设置双人共同操作、设立闭锁确认装置等，提高闭锁装置的安全性。
闭锁装置可能存在信息传递不及时的问题。
在变电站的复杂运行环境中，信息的传递速度对于闭锁装置的运行至关重要。
如果信息传递不及时，闭锁装置可能无法及时响应，从而影响到变电站的正常运行。
解决这一问题的对策是采用先进的通信技术，例如无线通信、红外线传输等，提高信息的传递速度和准确性。
闭锁装置可能存在设备老化的问题。
闭锁装置作为变电站的核心设备之一，其长期运行可能导致设备老化，功能性能下降，甚至发生故障。
为了解决这一问题，需要定期对闭锁装置进行检修和更换，确保其正常运行和安全可靠。
变电站的“五防”闭锁装置在实际运行中可能遇到操作不灵敏、过载、误操作、信息传递不及时和设备老化等问题，为了保证变电站的运行安全，必须及时采取相应的对策进行解决。
隔离开关常见故障分析与完善化改造
1概述电力是国民经济发展中重要的生产资料及人民生活中必不可少的生活资料，电力系统的安全运行关系着国计民生。
隔离开关作为电力系统中使用量最大，运用范围最广，运行条件最恶劣的电气设备之一，其性能优劣，日常检修以及运行维护的好坏直接影响到电力系统的安全运行。
因此，对隔离开关运行中存在的故障、缺陷进行分析总结，并提出相应的完善化改造措施对电力系统运行的可靠性的提高有着积极的意义。
2隔离开关运行中常见故障分析2.1导电系统过热长期以来，隔离开关导电系统过热问题一直未得到很好的解决。
在不考虑产品质量因素以及长时间超负荷运行的情况下，过热现象的产生与运维人员日常维护和检修人员检修工艺水平密切相关。
根据发热量W=I2Rt，当隔离开关运行在额定电流下，过热产生的本质是接触电阻升高，而接触电阻升高主要由以下原因产生:①接触面存在污秽、锈蚀、电弧烧伤、检修人员未按规范使用凡士林或导电膏导致接触电阻升高引起过热现象发生。
②接触面压力不足导致接触电阻升高。
接触电阻的大小与接触面压力密切相关，随着接触压力的升高，接触微点数量及面积也逐渐增加，接触电阻随之减小。
根据检修经验，导致隔离开关导电系统接触面压力升高的原因很多，例如传动系统调试不当导致合闸不到位、检修过程中未及时更换松弛变形的触指弹簧、未按规定力矩锁紧螺纹连接件等等。
2.2操作失灵与传动部分锈蚀、卡涩隔离开关在操作过程中常见的故障主要有操作失灵、拒分（合）、分合闸不到位以及传动部件损坏变形等，在极端情况下还可能引起瓷瓶断裂事故的发生。
操作失灵除了与二次回路故障有关，传动部分锈蚀、卡涩也是导致操作失灵的主要原因之一。
锈蚀、卡涩问题严重影响隔离开关运行的可靠性，严重时甚至危及电网安全。
然而，随着材料科学和热处理工艺的发展，传动件的防腐性能得到一定的提升，产生锈蚀、卡涩主要原因与日常维护不及时有关。
除此之外，隔离开关在安装调试不当也极易引起卡涩现象发生。
例如，隔离开关的水平连杆不在同一直线上或者垂直连杆不垂直于机构箱安装等，均会导致操作力的增加而产生卡涩现象，严重时会使传动部件产生变形。
隔离开关控制回路常见问题及处理措施.
隔离开关控制回路常见问题及处理措施.摘要：在电力系统中，隔离开关是电网的重要组成元件，其日常操作和安全性能，对电力系统的运行有着重要意义。
隔离开关作为一种特殊开关，具备电源隔离作用，可以保证检修工作中的人身安全和设备安全，通过与断路器的配合，可以使供电回路实现稳定运行。
为确保电力系统安全稳定运行，就要对控制回路进行有效的故障分析和处理，降低电网安全隐患，保障电网设备的正常运行。
基于此，对隔离开关控制回路常见问题及处理措施进行探讨，以供参考。
关键词：隔离开关；控制回路；常见问题；处理措施；引言隔离开关作为变电站内重要的高压一次设备，具有隔开带电电网、改变系统运行方式和接通或断开小电流电路等功能。
隔离开关的分、合闸关系着电力系统运行方式的调整，涉及到供电可靠性，如果出现因隔离开关回路故障导致不能正常分、合闸操作，将严重影响电力系统稳定和后续作业进程。
故障情况紧急，必须在尽可能短的时间内解决此问题。
1隔离开关控制回路原理分析例如，隔离开关主要由电动机控制回路和电动机回路两部分组成。
控制电路主要分为手动、局部、电气和遥控、圆弧形中间制动器，通过接线盒的“远程/现场”工具手柄切换。
隔离开关主要由闭环、端子盒操作、5保护装置、测头、组合按钮、触点等组成。
闭合环主要是断路器隔离开关、断路器隔离开关，通过连接断路器、隔离开关、控制回路中的常开刀架以及离合器中的GBM和副断路器中的PBM来相互阻塞。
电动机的主回路是由电动机、控制回路中的触点关闭、电网、开关等组成的主回路。
在实际应用中，电机通过控制驱动电路转动，转动以触发断开开关的分离制动器。
将断开开关的触点对连接到供电电路中，采用正向ABC序列连接的连接器和反向ACB电路接通断开电路，并利用电机的组合作用反转和反转拆分回路。
后监控摄像头采用线路监控装置控制隔离开关遥控和制动。
断开方式就位后，必须关闭电源开关，否则电机会一直运行到燃烧，断开方式会连接到电源插头，断开方式到位后，集线器会关闭，电机会停止。
变电站五防系统存在的问题及改造措施_1
变电站五防系统存在的问题及改造措施发布时间：2021-09-11T16:36:04.566Z 来源：《基层建设》2021年第17期作者：孙强[导读] 摘要：变电倒闸操作是变电运维工作中的一项重要内容，而对于负荷较重的变电站，其操作任务的圆满完成，很大程度上受制于五防系统的可靠性，如何保证变电运维人员不出现违章作业现象，同时又保证人员、设备的安全，尽可能的缩短由倒闸操作带来的停电时间,长期以来是我们一直思考探讨的课题。
国网甘孜州电力有限责任公司泸定县供电分公司四川省甘孜州泸定县 626100摘要：变电倒闸操作是变电运维工作中的一项重要内容，而对于负荷较重的变电站，其操作任务的圆满完成，很大程度上受制于五防系统的可靠性，如何保证变电运维人员不出现违章作业现象，同时又保证人员、设备的安全，尽可能的缩短由倒闸操作带来的停电时间,长期以来是我们一直思考探讨的课题。
关键字：变电站；五防系统；问题；改造措施以某110kV变电站为例，此变电站主要向大型冶炼企业供电，在倒负荷、设备停运检修过程中倒闸操作时间直接影响用户的停运时间。
变电运维人员对该变电站的倒闸操作时间进行统计发现，其同一操作任务操作时间不稳定，分析原因认为变电站在倒闸操作过程中微机五防系统可靠性不够高，直接影响了倒闸操作时间的不稳定，围绕此问题，我们把如何解决提高该变电站微机五防系统可靠性做为工作中研究探讨的重点。
1.微机五防系统概述微机五防系统由防误闭锁软件系统、防误计算机、锁具、电脑钥匙、解锁钥匙与模拟屏等几部分组成。
随着我国科技水平的进步，变电站运行逐渐向着自动化方向发展，同时也对变电站运行安全稳定性提出了更高的要求。
微机五防系统在变电站中的应用，能够实现变电站自动化系统与相关装置之间的通讯。
在微机五防系统中，微机模拟盘发挥着重要的作用，在该装置中，仅有一个元件与变电站主设备相连，实现对变电运行的模拟操作。
通过相应的模拟操作，能够实现对变电站相关操作流程的实施监控，得出模拟操作量。
“五防”闭锁的相关知识点,一起来看一下吧
“五防”闭锁的相关学问点，一起来看一下吧随着电子技术在各个行业领域的飞速进展，电力的“五防”也将发生革命性的变化。
现代电力系统规模不断扩大，从而促使电压的等级也得到了进一步提高。
为了使电力系统的安全稳定运行能够得以充分保障，并将各种操作事故防范于未然，因此不仅要加强运行管理的手段，与此同时还要对电力“五防”工作引起充分的重视。
下面我就为大家整理了“五防”闭锁的相关学问点，一起来看一下吧～一、“五防”的概念电力系统的“五防”是指：①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂（合）接地线（接地开关）。
④防止带接地线（接地开关）送电，也就是防止带接地线（接地开关）合断路器（隔离开关）。
⑤防止误入带电间隔。
二、“五防”的必要性电力系统的电气操作都需要肯定的操作程序，每一个操作步骤都是固定的而且不可跳动的，因此为了防止运行人员、检修人员和其他的人员由于操作不当而引起不必要的事故，提出了“五防”闭锁的概念。
“五防”闭锁是防止运行人员的误操作事故而实行的一种积极措施，“五防”功能的实现成了电力安全生产的紧要措施之一。
随着电网的不断进展，技术的不断更新，防误装置得到不断改进和完善。
防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
三、高压开关柜的“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。
（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。
（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。
（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
（防止带负荷拉刀闸）1防止误入带电间隔2防止带接地线合闸3防止带负荷合闸4防止带电挂接地线5防止带负荷拉刀闸四、高压开关柜操作的“五防”五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。
户外高压隔离开关存在问题和改进措施
户外高压隔离开关存在问题和改进措施户外高压隔离开关作为配电系统中的重要组成部分，承担着电力运输和分配的重要任务。
然而，在使用中，户外高压隔离开关也存在着一些问题，这给电力运输和分配带来了很大的安全隐患。
本文将分析户外高压隔离开关存在的问题，并提出改进措施。
一、问题分析1. 隔离性能差由于户外高压隔离开关常常处于恶劣的自然环境下，例如高温、多雨等环境，因此其绝缘材料容易受到损坏，导致隔离性能下降，容易发生闪络和电弧现象。
2. 操作可靠性低户外高压隔离开关所处的环境复杂，例如瞬时大风、雨雪淋漓等，这些环境会对开关的操作带来很大的干扰，因此，开关的操作可靠性较低。
3. 耐久性差由于户外高压隔离开关所处的环境复杂，其受到自然环境的影响比较严重，例如阳光、雨水、尘土等，这些都会对开关的表面造成一定的损坏，导致开关的耐久性下降。
二、改进措施1. 隔离性能改进提高隔离性能是户外高压隔离开关改进的重要方向。
可以采用更好的绝缘材料和外壳材料，在保证防水、防尘的同时，提高隔离性能。
同时，可以通过采用跨架式结构，提高开关的悬挂高度，减少电弧的持续时间，提高开关的隔离性能。
2. 操作可靠性改进户外高压隔离开关的操作可靠性与操作机构的设计以及开动部件之间的配合程度有关。
因此，可以采用更高精度的铸造技术，设计更好的开动机构，提高操作可靠性。
3. 耐久性改进户外高压隔离开关表面的保护措施对于其耐久性的提高有很大的帮助，可以采用防晒、防雨、防尘的表面涂层，以及耐磨损的材料来提高开关的耐久性。
户外高压隔离开关是配电系统中非常重要的一部分，其安全性、可靠性和耐久性一直受到广泛关注。
我们需要不断地改进和完善户外高压隔离开关的结构，提高其隔离性能、操作可靠性和耐久性，确保电力运输和分配的安全和稳定。
隔离开关存在的问题和案例分析word版本
隔离开关存在的问题和案例分析一、隔离开关的发展现状及存在的问题高压隔离开关是电力系统中使用量最大、应用范围最广的高压电器设备。
但是，由于高压隔离开关的主要功能是起隔离作用，不开合负载电流和故障电流，长期处于合闸状态而较少进行操作，而且其结构相对简单、易于制造，因此隔离开关又是最不受制造和使用部门重视的电器设备。
制造厂往往将高压隔离开关作为与断路器配套的一种附加产品进行生产，对产品的设计、选材、加工工艺、组装调试和质量控制等均置于次要地位，因此和断路器相比，其性能和质量很难予以保证；运行部门在高压开关专业管理工作中也忽略了对高压隔离开关的管理，尤其是检修管理，检修维护处于自由状态，没有统一的和法定的检修规程，普遍存在长期失修的现象，尤其是母线隔离开关基本不检修。
运行中高压隔离开关实际上处于“不坏不修、坏了才修、修了又坏”的状态。
由于制造和使用双方均将高压隔离开关放在次要位置，所以长期以来高压隔离开关故障频发而又得不到根本的解决。
（一）设计问题我国高压隔离开关制造厂家或在设计过程中或模拟计算能力不足，或对隔离开关没有像断路器给予足够的重视，设计中出现过约束现象。
有一些隔离开关是仿国外的产品，其中许多进口产品的设计要求较高的工艺标准，而当加工工艺不满足设计要求或加工分散性较大时，隔离开关故障自然也就会产生。
（二）绝缘子断裂问题根据故障统计，绝缘子断裂事故多发生在220kV隔离开关上，且主要集中在GW6、GW7、GW4产品上。
造成高压隔离开关支持绝缘子和传动绝缘子折断或裂纹的主要原因如下：1．绝缘子质量问题，是造成绝缘子折断的直接原因。
2．绝缘子老化也是造成其断裂的原因之一。
3．产品结构设计不合理，尤其是选用的绝缘子抗弯和抗扭强度裕度不足以及转动和传动部位设计不当是导致绝缘子断裂的主要原因之一。
4．安装质量是影响高压隔离开关操作可靠性的关键环节，也是影响绝缘子使用安全的重要因素。
5．发生绝缘子断裂事故除绝缘子质量和产品质量的原因外，还与使用部门的运行维护有很大的关系。
