附着式升降脚手架安全专项施工方案审核标准(四建)终稿
XXX工程
附着式升降脚手架安全专项施工方案

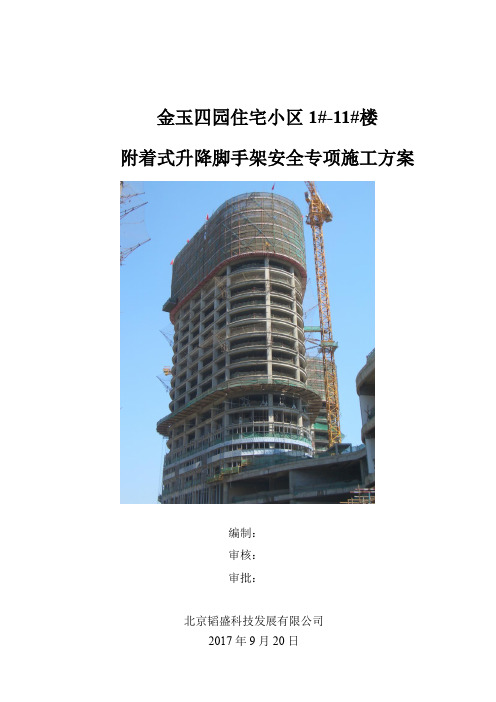

工程效果图
编制人：
审核人：
审批人：
XXX公司
xxx项目部
二〇一年月日
目录
1 编制依据 (1)
1.1设计图纸 (1)
1.2相关规范 (1)
1.3相关标准 (2)
1.4 相关图集 (2)
1.5相关法规及文件 (2)
1.6其他 (2)
2工程概况 (2)
2.1 单位工程概况 (2)
2.2分项工程概况 (4)
3 附着式升降脚手架设计 (4)
3.1机位平面布置图（后附） (4)
3.2设计参数 (4)
4施工计划 (5)
4.1施工进度计划 (5)
4.2材料计划 (6)
4.3设备计划 (6)
4.4施工准备 (6)
5施工方法 (7)
5.1施工流水段划分 (7)
5.2附着升降脚手架施工工艺流程 (7)
5.3附着式脚手架安装 (7)
5.4附着式脚手架提升 (9)
5.5附着式脚手架使用 (9)
5.6附着式脚手架拆除 (9)
5.7特殊部位的处理措施 (10)
5.8检查与验收 (10)
6施工安全技术保证措施 (10)
6.1组织保障 (10)
6.2附着式升降脚手架施工安全要求 (10)
6.3季节性施工要求 (10)
6.4安全文明施工要求 (10)
6.5应急预案 (10)
6.6安全监测 (11)
7劳动力计划 (11)
8计算书及相关图纸 (12)
8.1计算书 (12)
8.2附图、附表 (12)
附着式升降脚手架安全专项施工方案（审核标准）
说明：附着式升降脚手架安全专项施工方案作为专业性很强的专项方案，一般由专业分包单位编制并按规定履行其内部编、审、批手续，承担其方案的专业技术责任。我们编制本审核标准，旨在为我们履行总承包审核职责提供参考，侧重点在于跟总承包配合及结构安全紧密相关的内容，以及方案整体的合规性（符合建质【2009】87号文关于编制大纲等相关要求及图文清晰、格式规范等），不对具体的操作工艺等专业性很强的内容做过多要求。
1 编制依据
审核要点：编制依据应该包括结构施工、验收规范，脚手架相关标准，爬架规范，用电安全标准，地方性关于爬架的相关管理文件等。(已填写的内容为方案中必须有的) 1.1设计图纸
（需将与本分项工程相关的设计图纸的名称、图纸号列出。）
1.2相关规范
应包括国家施工规范及验收规范等，由于相关规定规范较多且不尽相同，因此在选择编制依据时，不要广而全，而要精而准。
按照编号从小到大顺序或执行时间从早到晚的顺序排列
1.3相关标准
1.4 相关图集
1.5相关法规及文件
将与本分项工程相关的国家及地方法规及文件列出。例如：危大方案涉及的建质【2009】87号、建质【2009】254号、京建施【2009】841号、京建法【2012】1号、京建材【2006】72号等。
1.6其他
2工程概况
2.1 单位工程概况
采用电算软件的，应说明方案计算使用的软件名称、版本。
2.1.3结构设计概况
2.2分项工程概况
2.2.1使用部位及参数
审核要点：所述危大部位是否与本工程情况一致。
2.2.2 典型结构平面图
审核要点：是否有完整的插图：平面图、立面图。
2.2.3工程重点、难点、特点
有针对性地分析本分项工程的重点、难点、特点，从附着式升降脚手架特点、管理方面难点、技术方面难点等方面进行描述。
3 附着式升降脚手架设计
3.1机位平面布置图（后附）
审核要点：不小于A3图幅、内容清晰、制图规范（线条粗细设置合理、比例和尺寸标注规范）、有图签，编审批人员手签字齐全；图中能清楚表示出机位位置（定位）及布置数量，附墙点位置、标高，架体离墙距离；显示出门窗洞口、塔吊附着、物料平台、施工电梯、后浇带、施工缝、变形缝、阴阳拐角等特殊部位的处理等内容。
注：总承包要对附墙点位置逐一核实，尤其是落在门窗洞口连梁上的附墙点，其位置应征求设计单位同意，必要时采取结构加强措施或调整点位。
3.2设计参数
审核要点一：方案中叙述的所选附着式升降脚手架型号、性能及参数是否齐全。
内容是否与实际进场的附着式升降脚手架一致。
审核要点二：结合机位平面布置图等审核分包所提供的设计参数能否满足施工要
