双路由器桥接图解 原理及实战
tp-link无线路由器wds设置方法图解_无线桥接设置
TP-link 无线路由器WDS设置方法图解_无线桥接设置随着无线网络的发展，现在越来越多的公司及企业都已经开始布局无线局域网，今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能。
文章以TP-link WR841N无线路由器设置为例，其它路由器参考设置思路进行设置。
上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。
解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。
配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。
步骤如下：无线路由器的基本设置请参考：tp link无线路由器设置一、中心无线路由器B设置登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：在“无线设置”——“无线安全设置”中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
二、无线路由器A设置。
1.修改LAN口IP地址。
在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。
2.启用WDS功能。
重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。
大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网，不用重新连接，重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。
3.WDS设置。
点击“扫描”，搜索周围无线信号。
在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B，点击“连接”。

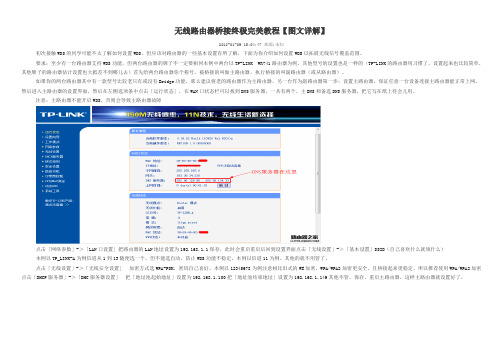

无线路由器桥接终极完美教程
无线路由器桥接终极完美教程【图文详解】2018-01-09 15:04:47 来源:未知初次接触WDS的同学可能不太了解如何设置WDS，但应该对路由器的一些基本设置有所了解，下面为你介绍如何设置WDS以拓展无线信号覆盖范围。
要求：至少有一台路由器支持WDS功能，但两台路由器的牌子不一定要相同本例中两台以TP-LINK WR741路由器为例，其他型号的设置也是一样的（TP-LINK的路由器用习惯了，设置起来也比较简单，其他牌子的路由器估计设置也大抵差不到哪儿去）首先给两台路由器你个称号，被桥接的叫做主路由器，执行桥接的叫副路由器（或从路由器）。
如果你的两台路由器其中有一款型号比较老只有或没有Bridge功能，那么建议将老的路由器作为主路由器，另一台作为副路由器第一步：设置主路由器，保证任意一台设备连接主路由器能正常上网，然后进入主路由器的设置界面，然后在左侧选项条中点击「运行状态」，在WAN口状态栏可以找到DNS服务器，一共有两个，主DNS和备选DNS服务器，把它写在纸上待会儿用。
注意：主路由器不能开启WDS，否则会导致主路由器故障点击「网络参数」-＞「LAN口设置」把路由器的LAN地址设置为192.168.1.1保存，此时会重启重启后回到设置界面点击「无线设置」-＞「基本设置」SSID（自己喜欢什么就填什么）本例以TP_LINK-A为例信道从1到13随便选一个，但不能选自动，防止WDS功能不稳定，本例以信道11为例。
其他的就不用管了。
点击「无线设置」-＞「无线安全设置」加密方式选WPA-PSK，密码自己喜好，本例以12345678为例注意相比旧式的WE加密，WPA/WPA2加密更安全，且桥接起来更稳定，所以推荐使用WPA/WPA2加密点击「DHCP服务器」-＞「DHC服务器设置」把「地址池起始地址」设置为192.168.1.100把「地址池结束地址」设置为192.168.1.149其他不管，保存，重启主路由器，这样主路由器就设置好了。
路由器桥接的原理
路由器桥接的原理
路由器桥接是一种网络配置方式，它的原理是将两个或多个网络设备通过物理连接或虚拟连接连接在一起，实现数据的传输和交换。
通过桥接，可以实现多个网络设备在同一个网络中进行通信，以实现网络扩展和提高网络传输效率的目的。
在桥接的原理中，路由器作为桥接设备的一种常见选择，它通过将网络设备连接到同一个局域网（LAN）端口上，实现设备之间的直接通信。
当数据从一个网络设备传输到另一个网络设备时，路由器负责接收数据并将其转发到目标设备上。
这使得不同网络设备可以在同一个网络中共享资源和信息，提高网络的整体效率。
桥接通过MAC地址来识别和转发数据包。
当网络设备发送数据包时，数据包会包含发送设备的MAC地址和目标设备的MAC地址。
通过识别这些地址，桥接设备可以决定是否转发数据包，以及将其转发到哪个设备中。
这样，桥接设备可以实现网络设备之间的直接通信，而无需通过其他中间设备。
此外，桥接还可以帮助隔离不同网络之间的通信。
通过将不同网络连接到桥接设备的不同端口上，可以将它们分隔为不同的子网，在这些子网中，设备可以进行内部通信，但无法直接与其他子网的设备进行通信。
这提高了网络的安全性和私密性。
总的来说，路由器桥接的原理是通过将不同网络设备连接在同一个网络中，实现设备之间的直接通信和资源共享。
通过
MAC地址的识别和转发，桥接设备能够高效地传输数据，并对不同网络进行隔离，提高网络的安全性和效率。
TP-LINK TL-WR340G+的桥接设置方法
TP-LINK TL-WR340G+的桥接设置方法今天买了两台TP-LINK TL-WR340G+无线路由器，想通过两台无线桥接的方式扩展无线网络的覆盖范围。
设置时遇到一些问题，最终解决，记录下来，以备后用。
两台无线路由器分别为W1、W2。
W1通过ADSL拨号上网，W2通过桥接方式接入W1并通过W1上网。
假设两台无线路由器都是出厂设置，以下为配置过程。
登录W1管理界面，有两个地方需要设置：1) “无线参数”下的“频段”出厂设置为“自动选择”，改为一个具体的值，如“11”。
（这个非常重要，因为两台无线路由器的频段不同，无法桥接。
）（重启）2）打开“开启Bridge功能”，在“AP1的MAC地址”中填入W2的MAC地址。
（无线路由器的MAC地址在底面的标签上）（重启）登录W2管理界面：有四个地方需要设置：1）将“无线参数”下的“频段”的值改为与W1一致，“11”（重启）2）打开“开启Bridge功能”，在“AP1的MAC地址”中填入W1的MAC地址。
（无线路由器的MAC地址在底面的标签上）（重启）3）“网络参数”中的“LAN口设置”，将原来的“192.168.1.1”改为“192.168.1.2”（不与W1冲突）（重启）4）“DHCP服务器”设置为“不启用”（这时的登录地址为http://192.168.1.2)，连接时由W1分配地址。
以上步骤设置好后，可以验证：连接到W1，可以ping通W2，即ping 192.168.1.2是通的，并可登录管理W2；同样，连接到W2，可以ping通W1，也可登录管理W1.如果不能ping通，则说明未配置成功。
另有三点需要注意：1、如果设置两台无线路由器的安全设置，则选用的加密方式和密码必须一致；2、SSID可以设置为相同，也可以不同。
设置为相同时，可实现自动漫游功能。
3、W1的上网方式按实际情况设置，W2的上网方式不用修改（默认是动态IP）。
两个路由器的无线桥接方法
两个路由器的无线桥接方法无线桥接是指通过无线连接方式将两个或多个路由器进行连接，以扩大网络覆盖范围，并提供更稳定的网络传输速度和质量。
下面将介绍两种常见的无线桥接方法。
方法一：通过无线信号桥接第一步：准备工作1.确保两个路由器都支持桥接功能，并且可以通过无线信号互相连接。
2.确保两个路由器的固件已经升级到最新版本。
第二步：配置桥接路由器1.使用一个网线将电脑与第一个路由器连接，并登录第一个路由器的管理界面。
2.在管理界面中找到无线设置选项，启用桥接模式。
3.将桥接模式设置为无线桥接，并选择要连接的第二个路由器的无线网络。
第三步：配置被桥接路由器1.使用一个网线将电脑与第二个路由器连接，并登录第二个路由器的管理界面。
2.在管理界面中找到无线设置选项，启用桥接模式。
3.将桥接模式设置为无线桥接，并选择要连接的第一个路由器的无线网络。
第四步：保存并应用设置1.在第一个路由器的管理界面中，保存并应用设置。
2.在第二个路由器的管理界面中，保存并应用设置。
第五步：测试连接1.拔掉连接电脑和第二个路由器的网线。
2.测试无线桥接是否成功，使用连接到第一个路由器的设备尝试连接到第二个路由器的无线网络。
方法二：通过有线连接桥接第一步：准备工作1.确保两个路由器都具备有线连接功能，并且可以通过有线连接互相传输数据。
第二步：配置桥接路由器1.使用一个网线将电脑与第一个路由器连接，并登录第一个路由器的管理界面。
2.在管理界面中找到无线设置选项，禁用无线功能。
3.在有线设置选项中，启用桥接模式，并配置一个局域网IP地址，保持与第一个路由器在同一个子网内。
第三步：配置被桥接路由器1.使用一个网线将第一个路由器的LAN口与第二个路由器的WAN口相连，并登录第二个路由器的管理界面。
2.在管理界面中找到无线设置选项，禁用无线功能。
3.在有线设置选项中，将WAN口配置为桥接模式。
第四步：保存并应用设置1.在第一个路由器的管理界面中，保存并应用设置。
两个无线路由器桥接详细教程精品
两个无线路由器桥接详细教程精品无线路由器桥接详细教程精品无线路由器桥接是一种将两个或更多的无线网络连接在一起的技术，以扩大网络的覆盖范围。
这种技术可以帮助用户在大范围内无缝地使用网络，同时也能更好地解决信号覆盖不到的死角问题。
本文将为您详细介绍两个无线路由器桥接的步骤和注意事项。
第一步：准备工作在进行无线路由器桥接之前，您需要准备以下材料：1. 两个无线路由器：一个作为主路由器（主AP），另一个作为副路由器（副AP）；2. 一根以太网网线，用于连接主AP和副AP；3. 一台电脑或智能手机，用于配置无线路由器。
注意：在购买无线路由器时，建议选择同一品牌或型号，以便更好地兼容和配对。
第二步：连接两个无线路由器1. 将主AP连接到电源，并使用网线将其与电脑或智能手机连接。
等待一段时间，直到路由器的指示灯显示正常运行。
2. 打开电脑或智能手机上的浏览器，输入主AP的默认网关IP地址（通常为192.168.1.1或192.168.0.1），并按回车键。
3. 输入主AP的用户名和密码，登录到路由器的管理页面。
如果您是首次登录，可以查阅相关说明书或访问厂商的官方网站，找到默认的用户名和密码。
4. 进入管理页面后，找到“网络设置”或“无线设置”等选项，并将主AP的网络名称（SSID）和密码（WPA2加密方式）设置为您喜欢的值。
完成设置后，保存并应用更改。
5. 将副AP连接到电源，并使用网线将其与电脑或智能手机连接，类似于连接主AP的步骤。
等待一段时间，直到副AP的指示灯显示正常运行。
第三步：桥接两个无线路由器1. 打开副AP所连接的电脑或智能手机的浏览器，输入主AP的默认网关IP地址，并按回车键。
2. 输入主AP的用户名和密码，登录到路由器的管理页面。
3. 进入管理页面后，找到“网络设置”或“无线设置”等选项，并将副AP的网络名称（SSID）和密码（与主AP相同的WPA2加密方式）设置为与主AP相同的值。
保存并应用更改。
两台路由器无线桥接的知识点
两台路由器无线桥接的知识点一、知识概述《两台路由器无线桥接》①基本定义：两台路由器无线桥接呢，简单说就是让两个路由器通过无线信号连接起来，就像两个人之间搭了座无形的桥。
一个路由器（我们叫主路由器）接收网络信号，另一个（副路由器）通过和主路由器连接从而把网络信号扩展到更远或者信号覆盖不好的地方。
②重要程度：在家庭网络或者一些小型办公网络场景里，这玩意很重要。
能扩大无线网络覆盖范围，让你在原本信号弱的地方也能愉快上网，提升网络使用体验。
③前置知识：你得知道一些路由器基本的设置知识，像怎么进路由器后台（一般是在浏览器输入路由器的IP地址），明白无线网络的基本概念，例如SSID（无线网络名称），密码这些东西。
④应用价值：在大房子里，只靠一个路由器，角落可能就没信号。
通过无线桥接，就能让信号满屋子跑了。
还有在多层办公环境下，如果一层的路由器信号传不到其他层，桥接一下就能搞定。
二、知识体系①知识图谱：在网络技术里，它属于网络扩展这个部分，就像是网络大楼里面的一个小装修工程。
②关联知识：跟无线网络设置、路由器设置、网络安全（因为桥接也要考虑网络安全问题）那些知识都有点关系。
③重难点分析：- 掌握难度：说难也不难，说容易也不是一下子就能搞定的。
难点在于要准确设置路由器的各项参数。
- 关键点：路由器之间的兼容性、频段选择、无线密码要匹配这些是关键。
④考点分析：在一些网络技术的入门考试或者家庭网络DIY爱好者的经验分享里可能会涉及，主要考查能否正确设置和实现桥接功能。
三、详细讲解【方法技能类】①基本步骤：- 先设置主路由器。
像往常一样进去路由器后台，设置好无线网络名称（SSID），密码这些基本信息。
确保路由器正常工作能上网。
- 然后设置副路由器。
找到副路由器的后台，不同路由器进入后台的方法不一样，但是基本原理相似。
在副路由器的设置里找到无线桥接或者WDS（有的路由器这么叫）这个功能选项。
- 开启这个功能后，搜索主路由器的无线信号，输入主路由器的无线密码，就像两个人见面得对上暗号。
TPLINK无线路由WDS(桥接)设置方法图解教程增强wifi局域网信号覆盖距离的方法
TPLINK无线路由WDS(桥接)设置方法图解教程增强wifi局域网信号覆盖距离的方法*此教程转载于网络，在此感谢网友mobilelb的分享！下面教程可能个别同学需要自己研究通了给大家发表下心得此教程可以组无线家庭网无线网教程开始”以两台TP-link WR841无线路由器设置为例，随着无线网络的发展，现在越来越多的公司及企业都已经开始布局无线局域网，今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能。
其它路由器参考设置思路进行设置。
@* k% K3 t4 y; X1 i5 x上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。
解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。
" p6 ^* C; V$ `% F配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。
6 W( X6 m* e9 }, U' ]步骤如下：/ x( l; M3 q Q. J9 G$ ^; O无线路由器的基本设置请参考：tp link无线路由器设置{0 Z" x" f, D* `7 u5 c" d% e一、中心无线路由器B设置登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图在“无线设置”——“无线安全设置”中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
二、无线路由器A设置。
4 A- z& }- [_: @$ L' z* R1.修改LAN口IP地址。
在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。
两台路由器有线桥接的方法有几种
两台路由器有线桥接的方法有几种作为不同网络之间互相连接的枢纽，路由器系统构成了基于TCP/IP 的国际互联网络Internet 的主体脉络，也可以说，路由器构成了Internet的骨架。
想要桥接两台有线的路由器，该怎么桥接呢?桥接主要是想让无线信号更好一些，今天我们就来介绍两种有线路由器的桥接图文教程，需要的朋友可以参考下方法步骤方法一：接副路由器的WAN口1、网线的接法网线一头接主路由器的LAN口，一头接副路由器的WAN口。
注：LAN口和WAN口，如何看?在路由器背面接口的上或下方都有小字注明。
2、首先先配置副路由器，这时先不要插入WAN口的线。
电脑接副路由器的LAN口，登陆路由器，改副路由器的IP地址。
一般在网络参数--LAN口设置下。
保存后须重启。
如主路由器IP192.168.1.1 ，副路由器就需要改为192.168.2.1注：主路由器和副路由器需改成不同网段的IP。
改完需要重启，重启后要用改后的IP才能登录副路由器。
3、重启后重新登陆路由器。
打开WAN口设置。
WAN口连接设置可选择静态IP或动态IP。
选择动态IP后不用设置其他什么。
选择静态IP须输入IP(从主路由器上获取的IP,自己设置，但IP不可是主路由器DHCP分配范围内及网内其他设备占用的IP。
)子网掩码都是255.255.255.0，网关是主路由器地址。
DNS服务器建议输入主路由器wan状态获取到的DNS地址。
4、接主路由器过来的网线到WAN口。
至此完成，如需其他设置可继续在副路由器上设置如打开无线网络设置无线密码。
方法二：接副路由器的LAN口1、网线的接法。
网线一头接主路由器的LAN口，一头接副路由器的LAN口。
这样接法相当于将路由器用作交换机。
注：LAN口和WAN口，如何看?在路由器背面接口的上或下方都有小字注明。
2、也要配置副路由器，这时先不要插入LAN口的线。
电脑接副路由器的LAN口，登陆路由器，最好改掉副路由器的IP地址，方便以后需要登陆。
2台路由器的无线桥接（简单局域网设置）
2台路由器的无线桥接路由一：进入无线路由一的设置界面1、打开IE 输入192.168.1.1 ，账号密码都是adm in2、进入设置向导，选择A DSL拨号（大家基本上都是adsl自己设置，具体的我就不说了，大家都会）3、进入无线参数-> 基本设置-> 开启Bridg e功能-> AP1的MAC地址：(输入路由二的MAC地址) -> 保存。
路由二：进入无线路由二的设置界面1、打开IE输入192.168.1.1 ，账号密码都是admin2、进入网络参数-> LAN口设置-> 设置I P地址：192.168.1.2 -> 保存。
3、进入无线参数->基本设置-> 开启Bridge功能-> AP1的MAC地址：(输入路由一的M AC地址) -> 保存。
4、进入DHCP服务器-> DHCP服务-> DHCP服务器-> 不启用->保存。
备注：1、路由器的MAC地址可在网络参数-> LAN口设置-> MAC地址这里查看！（MAC地址在路由器底部有表示），输入时请注意MAC格式是11-11-11-11-11每2位数中间要用“-”号分隔。
2、在无线桥接模式中，第二个路由器的DHCP服务器要关闭。
第一个路由器的DHCP服务器可以启用。
各电脑可以设置成动态获得IP地址。
如果设置成固定IP，网关必须设置为第一个路由的网关一般是：192.168.1.13、频段和密码设置要一至，第二台tp的名字改一下好区分，并且把lan口的地址设置成第一个路由的lan口同段不同ip,dns自动获取就行。
4、这时候你可以在电脑输入192.168.1.1 和192.168.1.2 看2个是否可以连接，可以连接就证明2个路由已经无线桥接5、路由有Repea tor功能的就可以，不过市面上的无线路由不带中继功能的居多，没中继功能的，直接用网线连起来一、无线路由器桥接一、无线路由器桥接和覆盖的需求实例1：小王和小李是同班同学，又是一对非常要好的朋友，而且两家分别住两幢楼的同一楼层，之有间相隔20-30米，两兄弟想把两家的电脑连接成一个局域网，实现资料共享，时不时可以对战下游戏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两个路由器桥接网络原理及常见问题解析
）。
一、路由器设置和计算机设置
1）路由器设置Ⅰ（主路由器），见下图。
2）路由器设置Ⅱ（从路由器），见下图：
更改WAN 口地址，更改LAN 口地址，更改DHCP 地址范围。
要点：路由器设置的WAN 口为动态IP 以便从第一个路由器那里获得IP 地址，更改它自
己的IP 地址和DHCP 到另一个网段去使之与第一个路由器不在同一个网段。
DHCP，因为从路由桥接只起到交换作用，局域网内的所有的终端包括交换部分都由第一台
路由器管理，包括地址分配，否则，对同一个终端来说，到底是使用主路由分配的地址，还
是用从路由分配的地址，就会产生冲突。
二、常见问题及设置注意点
1、如果从路由器经常死机，检查主路由器关闭WDS，从路由开启WDS。
2、再访问。
3、从路由的DHCP关闭与否请看你的从路由器IP是否与主路由器在同一网段，关闭
DHCP后从路由不会自动分配ip，网关和DNS，避免和主路由器冲突。
4、通过从路由器上网的机器如无法上网，请先检查该机器网卡的IP 地址是否与从路
由器在同一个网段，以及网关地址是否正确（这里设从路由器的IP 地址为网关，如果主从
路由器ip在同一网段，则这里的网关应设为主路由器ip），DNS 地址是否是主路由器的
IP 地址，当然也可以是电信的IP 地址，比如61.177.7.1。
5、注意两个无线路由器AP的SSID必须相同/.两个无线路由器AP的无线网频道必须
相同/相互注册对方AP的Wireless MAC address/两个AP的安全设置必须相同
