凸透镜成像规律分类习题
凸透镜成像规律分类习题精选1
凸透镜成像规律分类习题精选1凸透镜成像规律线或折射光线反向延长线相交而形成的。
实像和虚像都能用人眼观察。
三、典型例题解析：（一）凸透镜成像的性质[例1].如图所示，把一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像。
这个像是下图中的察到的虚像可能是图中的（）2、某同学在探究“凸透镜成像规律”时，总结的三个实验结论如表1，其中正确的是[例3]. 一个焦距为10 cm 的凸透镜，当物体从离透镜30 cm 处逐渐移到离透镜20 cm 处的过程中，像与像距的变化为（）A.像逐渐变小，像距逐渐变小B.像逐渐增大，像距逐渐增大C.像先小后大，像距逐渐增大D.像逐渐增大，像距逐渐变小[例4].小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20 cm 处，在透镜另一侧的光屏上观察到缩小的像。
小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（）A.倒立放大的实像B.正立放大的虚像C.倒立缩小的实像D.倒立等大的实像【针对性训练】3、一物体沿凸透镜的主光轴移动，当物距为30 cm 时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移到物距为15 cm 时，它的像一定是（） A.放大的实像 B.缩小的实像 C.放大的虚像 D.缩小的虚像4、在“探究凸透镜成像规律”的实验中，当物体从距透镜较远的地方逐渐移近焦点的过程中，下列说法正确的是（）A 、像越来越大，且为正立的实像B 、像越来越大，且为倒立的实像C 、像越来越小，且为正立的实像D 、像越来越小，且为倒立的实像 (三)实验操作问题[例5].在探究凸透镜成像特点的实验中．(1)实验时，在光屏上得到了一个清晰的像，但像的位置偏高，如图所示(P 点是2倍焦距处)．你解决的方法是_______________________. (2)调整后，把蜡烛移到A 点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向____________移动(填“左”或“右”)，这次成的是倒立、_____________的实像；______就是利用这个原理制成的。
4.3凸透镜成像的规律(练习)
4.3 凸透镜成像的规律一、单选题1．用光具座和焦距为10cm的凸透镜做成像实验，当把点燃的蜡烛放在离凸透镜20cm处，则在透镜另一侧的光屏上得到的像是（）A．放大、倒立的实像B．放大、正立的虚像C．等大、倒立的实像D．缩小、倒立的虚像【答案】C【解析】由题意知凸透镜的焦距是10cm，蜡烛放在距凸透镜20cm处，物距等于2倍焦距，此时所以成倒立、等大的实像。
故选C。
2．将物体分别放在甲凸透镜（f甲＝10cm）、乙凸透镜（f乙＝5cm）前，物距相同。
通过两个透镜，在光屏上一个成缩小的像，一个成放大的像。
则（）A．甲凸透镜比乙凸透镜的折光能力强B．甲凸透镜成的是缩小的像C．物距可能是15cm D．物距可能是20cm【答案】C【解析】A．焦距越小，折光能量越强，故甲凸透镜比乙凸透镜的折光能力弱，故A不符合题意；B．若物体通过甲凸透镜成缩小的实像，则像是倒立、缩小的实像，物距要大于二倍焦距；物距大于20cm，此时20cm＞2f乙=2×5cm物体通过乙凸透镜液成倒立、缩小的实像，不符合题意，故甲凸透镜成的是放大的像，故B不符合题意；C．若物体经乙凸透镜成倒立缩小的实像，则物距大于10cm，当物距在10cm到20cm之间（u＝15cm）时，通过甲能成倒立、放大的实像，符合题意，故C符合题意；D．若物距是20cm时，对于甲凸透镜，物距等于二倍焦距，对于乙凸透镜，大于二倍焦距，不会成放大的像，故D不符合题意。
故选C。
3．在探究凸透镜成像规律的实验中，首先需要调整烛焰和光屏的中心位于主光轴上，下列照片中的情况属于调整好的是（）A．B．C．D．【答案】C【解析】观察上述四幅图可以看出，烛焰、凸透镜的光心以及光屏的中央大致在同一高度的是C图，A图中凸透镜的角度不对，B图中的凸透镜太低，D图中蜡烛的位置太低，故C正确，ABD错误。
故选C。
4．把物体放到凸透镜前16cm处可得到倒立、放大的实像，现将物体向凸透镜移近8cm时，得到的是（）A．倒立、放大的实像B．倒立、等大的实像C．倒立、缩小的实像D．正立、放大的虚像【答案】D【解析】一物体在凸透镜前16cm处，在凸透镜另一侧光屏上能得到一个倒立放大的实像，所以由凸透镜成>>，即像的规律可知，2f u f>>f cm f216解得16cm8cm>>f＜，由凸透镜成像规律可知，此时成正立、放大的虚像。
5.3凸透镜成像的规律典型习题(应用)+---2024-2025学年物理人教版八年级上册
A1
A2 A3 A4
..
..
2F F o F 2F
A’4
答图
A1
A2 A3 A4
.. 2F F o
.. F 2F A’1
A’2
A’3
2.航空摄影摄制人员要从高空给地面上的物体照相,
若所用的照相机镜头的焦距为50mm,则胶片与镜头的距
离为 ( C )
A.50mm以内
B.恰为50mm
C.略大于50mm
A.a、b端都变细 B.a端变粗、b端变细 C.a、b端都更大的像,应该采 取的做法是 ( B ) A.换上大屏幕 B.增大屏幕到镜头的距离,同时减小幻灯片与镜头 的距离 C.减小屏幕到幻灯机的距离,同时增大幻灯片与镜 头的距离 D.增大幻灯片到镜头的距离
正立 放大
实像 v =2f 异侧 实像 v >2f 异侧
不成像
虚像
同侧
测焦距
投影仪 幻灯机 电影放映机
放大镜
简记口诀：一倍焦距分虚实，二倍焦距分大小；物在 外，像在间，物在间，像在外；成实像时“物近像远 像变大”，成虚像时“物近像近像变小”。
典型习题 1.请在下图中画出物体A1、A2、A3和A4经过凸透镜后所 成的像A1＇、A2＇、A3＇和A4＇的大致位置和成像特点。
最短距离是___C___
A f B 2f
C 4f
D 8f
【拓展】上述情况中光屏上所成的清晰实像的移动速 度变化情况是___速__度__逐__渐__变__快___。
12.学习光的折射时，老师让我们用盛水的玻璃杯来
探究光的折射现象如图所示，在白纸上写两个字母
“B”（图甲），用玻璃杯装半杯水放在白纸前（图
新教材 人教版 物理 典型习题

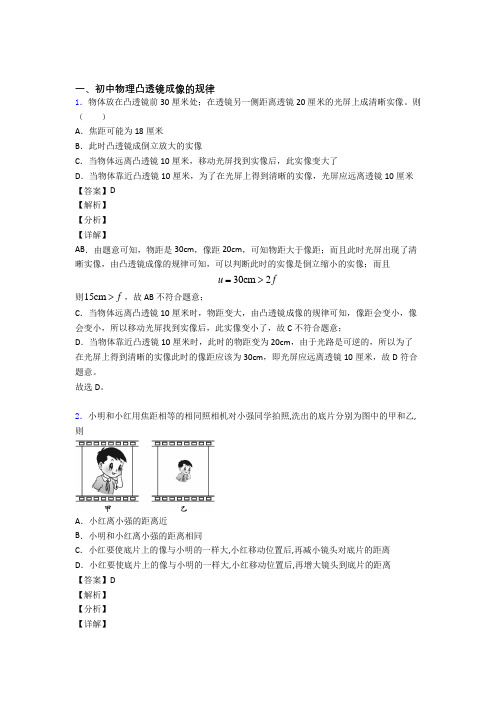

中考物理专题复习分类练习 凸透镜成像的规律综合附答案
一、初中物理凸透镜成像的规律1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且=>30cm2u f>，故AB不符合题意；则15cm fC．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。
故选D。
2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．所以选项C错误，D正确．故选D．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.4．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（）A．利用了这一原理制成了照相机B．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．5．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是A ．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B ．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C ．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离D ．将透镜遮挡一部分，则一定不能成完整的像【答案】B【解析】【详解】A ．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时2f u f >>，2v f >；将物体靠近透镜后，只要物距仍在2f u f >>这个范围，此时只需要把光屏远离凸透镜，还可以成放大的实像；故A 项错误；B ．保持透镜位置不变，将物体和光屏位置互换后，此时2f v f >>，2u f >，故此一定可以在光屏上得到清晰缩小的像；故B 项正确；C ．物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当2u f >时光屏移动距离小于物体移动距离，当2f u f >>时光屏移动距离大于物体移动距离，故C 项错误；D ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，像会变暗。
八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))
八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))一、选择题1. 凸透镜的焦点位置取决于（）。
A. 透镜的直径B. 入射光线的方向C. 透镜的曲率D. 透镜的颜色答案：C解析：凸透镜的焦点位置取决于透镜的曲率，曲率越大，焦点位置越近；曲率越小，焦点位置越远。
2. 关于凸透镜焦点位置的描述，正确的是（）。
A. 焦点位置被称为透镜的负焦距B. 焦点位置是透镜的中心C. 焦点位置被称为透镜的正焦距D. 焦点位置是透镜的表面答案：A解析：焦点位置被称为透镜的负焦距，因为凸透镜的焦点位置在透镜的透镜中心的同侧。
3. 凸透镜对于非平行光线的成像，关注的光线是（）。
A. 仅仅想光轴靠近的光线B. 其中一束光线能改变方向使其平行于光轴的光线C. 只有经过透镜中心的光线D. 完全垂直于光轴的光线答案：B解析：凸透镜对于非平行光线的成像，是通过将光线聚焦在焦点上实现的，其中一束光线能改变方向使其平行于光轴的光线，其余光线则在透镜后面的位置得到成像。
4. 凸透镜成像的规律中，人眼看到的物体是（）。
A. 实物体B. 虚物体C. 光线D. 影子答案：B解析：凸透镜成像的规律中，人眼看到的物体是虚物体，即物体的投影形成在透镜后的位置。
5. 凸透镜成像的规律中，实物体与虚物体的区别在于（）。
A. 实物体有质量，虚物体没有B. 实物体是存在的，虚物体是虚幻的C. 实物体是透明的，虚物体是不透明的D. 实物体发出光线，虚物体不发出光线答案：B解析：实物体是存在的，虚物体是虚幻的，虚物体是通过光线经过凸透镜成像后形成的投影。
二、填空题1. 光线经过凸透镜后，如果经过像方焦点，成像在（）方的位置。
答案：虚物方2. 凸透镜的焦距为-10cm，则焦点位置在（）透镜的位置。
答案：凸3. 凸透镜的焦距为20cm，物体放在焦点处，成像在（）。
答案：无穷远处4. 凸透镜成像的规律中，光线经过凸透镜后，成像的位置是（）。
答案：物距焦距的倒数5. 凸透镜焦距越大，对物距的要求越（），反之亦然。
凸透镜成像的规律测试题(含答案)
凸透镜成像的规律一、单选题(共10道，每道10分)1.在探究凸透镜成像规律时，已知凸透镜的焦距为10cm，当物体离透镜的距离为45cm时，成的像是( )A.正立放大的虚像B.倒立缩小的实像C.正立缩小的实像D.倒立放大的实像答案：B解题思路：已知f=10cm，u=45cm大于2f，所以此时成倒立缩小的实像。
故A、C、D错误，B正确。
故选B。
试题难度：三颗星知识点：凸透镜成像的规律2.在凸透镜成像中，若得到一个与物体在凸透镜同侧的像，则这个像一定是( )A.缩小、正立的虚像B.放大、正立的虚像C.缩小、倒立的实像D.放大、倒立的实像答案：B解题思路：由凸透镜成像的规律可知，只有当u<f时，才会得到与物体在凸透镜同侧的像，并且像的特点是正立、放大、虚像。
故选B。
试题难度：三颗星知识点：凸透镜成像的规律3.把高4cm的发光棒立于焦距为5cm的凸透镜前，在凸透镜后的光屏上成6cm高的像，物体离凸透镜的距离可能是( )A.12.5cmB.7.5cmC.4.5cmD.10cm答案：B解题思路：物和像在凸透镜异侧，说明是实像，像的高度是6cm大于物体的高度，说明成的是倒立放大的实像，所以物距大于1倍焦距小于2倍焦距，即物距大于5cm小于10cm，故选B。
试题难度：三颗星知识点：凸透镜成像的规律4.物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为( )A.46cmB.36cmC.26cmD.16cm答案：D解题思路：当在光屏上成倒立放大的实像时，此时像距大于2倍焦距，设焦距为f，则，故选D。
试题难度：三颗星知识点：凸透镜成像的规律5.当物体从距凸透镜1.5倍焦距处，沿主光轴移向3倍焦距处的过程中，物体的像将( )A.逐渐变大B.逐渐变小C.先增大后减小D.先减小后增大答案：B解题思路：当物体从距凸透镜1.5倍焦距处，沿主光轴移向3倍焦距处的过程中成实像，成实像时，物远像近像变小，所以A，C，D错误，B正确。
凸透镜成像规律练习题(精选版)
解答
透镜的厚度对成像影响不大。主 要影响透镜成像的因素是透镜的 曲率和焦距。
提示
透镜的厚度是透镜的物理特性之 一，但相对于曲率和焦距，对成 像的影响较小。
结论及总结
通过掌握凸透镜成像规律，我们能够更好地理解透镜的工作原理，应用于各种光学设备和成像技术中。希望这些练 习题能够帮助你打牢基础，加深你对凸透镜成像规律的理解。
提示
根据透镜成像规律，当物体放置在凸透镜焦点之后时，光线不会汇聚，所以像会和物体重叠 在一起。
透镜成像规律练习题3
问题
在凸透镜成像中，什么是实像的图像，可 以被投影到屏幕上。虚像是光线分 散后形成的图像，无法被投影到屏 幕。
提示
当光线通过凸透镜汇聚在一起形成 图像时，称为实像。当光线分散后 看似汇聚在一点但实际无法投影到 屏幕上时，称为虚像。
透镜成像规律练习题4
1 问题
什么是焦距？焦距对透镜成像有什么影响？
2 解答
焦距是指透镜的光学特性，表示光线汇聚或分散的程度。焦距的大小决定了透镜成像的 特点。
3 提示
焦距越大，光线汇聚的程度越高，像会在较近的地方形成。焦距越小，光线分散的程度 越高，像会在较远的地方形成。
透镜成像规律练习题5
问题
无穷远处形成。
3
问题
一个物体放置在凸透镜的前焦面上，该物体 的像会在哪里形成？
提示
根据透镜成像规律，当物体距离凸透镜的前 焦面越近，像就会形成在距离透镜越远的地 方。
透镜成像规律练习题2
问题
如果一个物体放置在凸透镜的后焦面上，像会在哪里形成？
解答
当物体放置在凸透镜的后焦面上时，像会和物体重叠在一起。
凸透镜成像规律练习题(精选版)
凸透镜成像规律分类习题
凸透镜成像分类练习题一、静态的问题1、像的规律注意事项：1. 实验过程中，烛焰、凸透镜光心、光屏中心要在 。
2. 记录像距之前，要调节光屏位置直至光屏上的像 。
3. 实验中若将凸透镜的某一部分遮住，光屏上 （能/不能）成像，像的形状 变化（会/不会），但是像的亮度 （会/不会）变化。
4. 如何观察物距小于一倍焦距时所成的虚像？ 。
5. 如何证明小于一倍焦距成的是虚像？ 思考：如果无论怎么调节光屏在光具座上的位置，始终无法让光屏上成像，原因可能是：答案（不止一种可能）：2、口诀：一倍焦距分 二倍焦距分3、练习（焦距f 物距u 像距v 像的性质 应用 ）（一）已知：焦距f 物距u 求：像的性质物距 倒正 大小 虚实 像距 应用 U>2f U=2f f<U<2f U=f 不成像 获得平行光U<f（1）凸透镜的焦距是10cm，将点燃的蜡烛放在凸透镜前40cm处，则烛焰通过凸透镜所成的像是是下图中的（）A．甲 B．乙 C．丙D．丁（2）用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（）A、正立放大的像B、正立缩小的像C、倒立缩小的像D、倒立放大的像（3）某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（）A、一定是实像 B、一定是虚像C、一定是放大的像D、一定是缩小的像(二) 已知：物距u 像的性质求：焦距f（1）在探究“凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立缩小清晰的像．则该凸透镜的焦距可能为（） A．10cm B．15cm C．20cm D．30cm（2）物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（）A．6cm B．10 cm C．16 cm D．20 cm(3)一个物体沿凸透镜的主光轴移动，当物体距凸透镜25cm时，在凸透镜的另一侧15cm处得到一个倒立的、缩小的实像，该凸透镜焦距（）A．在15cm --25cm之间 B．在7.5cm -12.5cm之间C．小于7.5cm或大于12.5cm D．无法确定（4）某同学们在研究凸透镜成像规律时作了如下的记录：当物体距u1=30cm 时，在光屏上出现倒立、缩小的像；当物距u2=20cm，在光屏上出现倒立、放大的像；当物距u=10 cm，在光屏上始终得不到像。
凸透镜成像规律测试题及答案
凸透镜成像规律测试题及答案一、选择题（每题3分，共45分）1. 下列关于凸透镜成像的说法中，正确的是（）A. 凸透镜只能成实像B. 凸透镜只能成虚像C. 凸透镜既能成实像也能成虚像D. 凸透镜成像的大小与物体的大小无关2. 一个焦距为10cm的凸透镜，当物体放在距透镜20cm处时，成像的性质是（）A. 倒立、缩小的实像B. 正立、缩小的实像C. 倒立、放大的实像D. 正立、放大的虚像3. 下列现象中，不属于凸透镜成像的是（）A. 照相机B. 放大镜C. 显微镜D. 影子4. 下列关于凸透镜成像规律的说法中，错误的是（）A. 物距大于二倍焦距时，成倒立、缩小的实像B. 物距等于二倍焦距时，成倒立、等大的实像C. 物距小于二倍焦距时，成正立、放大的虚像D. 物距等于焦距时，不成像5. 下列关于凸透镜成像的说法中，正确的是（）A. 物距越大，成像越大B. 物距越小，成像越小C. 物距越大，成像越小D. 物距越小，成像越大6. 下列关于凸透镜成像的说法中，正确的是（）A. 物距等于焦距时，成实像B. 物距大于焦距时，成虚像C. 物距小于焦距时，成实像D. 物距等于焦距时，不成像7. 下列关于凸透镜成像的说法中，正确的是（）A. 物距越大，像距越小B. 物距越小，像距越小C. 物距越大，像距越大D. 物距越小，像距越大8. 下列关于凸透镜成像的说法中，正确的是（）A. 物距等于二倍焦距时，像距等于二倍焦距B. 物距大于二倍焦距时，像距小于二倍焦距C. 物距小于二倍焦距时，像距大于二倍焦距D. 物距等于焦距时，像距等于焦距二、填空题（每空2分，共20分）1. 凸透镜的焦距为f，当物体放在距透镜2f处时，成像的性质是__________。
2. 当物体放在凸透镜的焦点处时，成像的性质是__________。
3. 当物体放在凸透镜的2倍焦距处时，成像的性质是__________。
4. 凸透镜成像的公式是__________。
凸透镜成像规律(练习)(解析版)
浙教版中考科学一轮复习--凸透镜成像的规律成像的大小、虚实、物距相距关系【同步练习-解析】一.选择题1.（2022·江苏镇江·中考真题）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（）A．甲处可能成的是虚像B．乙处像可能是放大的C．P点位置在甲的左侧D．蜡烛的移动方向向左【答案】B【解析】ACD．由题意可知，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物距变大，像距变小，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动；由于甲处的像成在光屏上，因此甲处只能成实像，故ACD不符合题意；B．由于题干未提供物距和凸透镜的焦距，若物距大于1倍焦距小于2倍焦距，乙处成放大的实像；若物距大于2倍焦距，成缩小的实像；若物距等于2倍焦距，成等大的实像，故B符合题意。
2．（2022·山东威海·中考真题）在“探究凸透镜成像的规律”实验中，光具座上依次摆放蜡烛、凸透镜和光屏，如图所示，此时烛焰在光屏上恰好成清晰等大的像。
下列说法正确的是（）A．凸透镜的焦距为20cmB．当蜡烛因燃烧逐渐变短，光屏上的像会逐渐向上移动C ．若遮挡凸透镜的一部分，光屏上将得不到完整的像D ．若在蜡烛和凸透镜之间放置一个远视镜，为得到清晰的像光屏应向右移动【答案】B【解析】A ．如图，凸透镜成倒立、等大的实像，像距等于物距等于二倍焦距220.0cm u v f ===解得 10.0f cm =故A 错误；B ．由于过光心的入射光线经凸透镜折射后传播方向不变，所以随着蜡烛燃烧变短，光屏上的像将向上移动，故B 正确；C ．若遮挡凸透镜的一部分，烛焰的光线会从凸透镜的其他位置透过，在光屏上会聚，光屏上仍能得到完整的像，像比原来变暗，故C 错误；D ．在蜡烛和凸透镜之间放一个远视镜，远视镜是凸透镜，凸透镜对光线具有会聚作用，可以使光线提前会聚，为得到清晰的像需要将光屏靠近凸透镜，即左移，故D 错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凸透镜成像规律分类习题 凸透镜成像分类练习题 一、静态的问题 1、像的规律
焰、凸透镜光心、光屏中心要在 ________________________ 2. 记录像距之前，要调节光屏位置直至光屏上的像 _______________________
3. 实验中若将凸透镜的某一部分遮住，光屏上 ___________ （能/不能）成像,
像的形状 ______ 变化（会/不会），但是像的亮度 _______ （会/不会）变化 4. 如何观察物距小于一倍焦距时所成的虚像？ ___________________________
5. ________________________________________________________ 如何
证明小于一倍焦距成的是虚像？ __________________________________________ 思考：如果无论怎么调节光屏在光具座上的位置， 始终无法让光屏上成像,
原因可能是：答案（不止一种可能）： ____________________________________
物距 倒正 大 小 虚 实 像距 应用 U>2f U=2f ff U=f 不成像
获得平行
光 U
注意事项：
1.实验过
程中，烛 2、口诀：一倍焦距分 _________ 二倍焦距分 _________________ 3、练习（焦距f 物距u像距v
像的性质 应用）
（一）已知：焦距f 物距u求：像的性 质 （1） 凸透镜的焦距是10cm将点燃的蜡烛 放在凸透镜前40cm处，则烛焰通过凸透镜所成的像是是下图中的（ ） A .甲 B .乙 C .丙 D. 丁
（2） 用凸透镜正对着太阳，发现在凸透镜的另一侧 10cm处的光屏上得到 一个亮点，那么将点燃的蜡烛放在位于凸透镜前 15cm处时，光屏上得到的 像是（） A、正立放大的像 B、正立缩小的像
C倒立缩小的像 D 、倒立放大的像
（3） 某凸透镜焦距是10cm,将物体放在离焦点5cm的地方，所成的像（） A 一定是实像 B 、一定是虚像 C 一定是放大的像 D 、一定是缩小的像
（二）已知：物距u像的性质 求：焦距f （1） 在探究“凸透镜成像的规律”时，把蜡烛放在凸透镜前 30cm处，光 屏上可接收到倒立缩小清晰的像.贝S该凸透镜的焦距可能为（ ） A. 10cm B . 15cm C . 20cm D . 30cm （2） 物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置， 总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（ ） A. 6cm B . 10 cm C . 16 cm D . 20 cm ⑶一个物体沿凸透镜的主光轴移动，当物体距凸透镜 25cm时，在凸透镜
即 乙 谒 的另一侧15cm处得到一个倒立的、缩小的实像，该凸透镜焦距( ) A.在 15cm --25cm 之间 B .在 7.5cm -12.5cm 之间
C.小于7.5cm或大于12.5cm D .无法确定
(4) 某同学们在研究凸透镜成像规律时作了如下的记录： 当物体距U1=30cm 时，在光屏上出现倒立、缩小的像；当物距 u2=20cm在光屏上出现倒立、 放大的像；当物距u=10 cm,在光屏上始终得不到像。由此可判断凸透距 是( ) A.大于20cm B.大于15cm小于20cm C.小于10cm D. 大于10cm小于15cm
(5) 如图甲所示，是晓红同学做凸透镜成 像实验用的“ F”光源，若在光屏上得到一 个等大的像，所成像是图乙中的 _______ 。若
凸透镜的焦距是10 cm,则物距是 cm ，像距是 cm. 二、动态变化问题 口诀：成实像： 物近像 _____ 像变 ____ ，物远像 _____ 像变 _____ 成虚像： 物近像 ____ 像变 ____ ，物远像 _____ 像变 _____ (一)焦距f 物距u变化 求：像距和像的性质的变化 (1) 一个焦距为10 cm的凸透镜，当物体从离透镜 30 cm处逐渐移到离透 镜20 cm处的过程中，像与像距的变化为( ) A.像逐渐变小，像距逐渐变小 B.像逐渐增大，像距逐渐增大
甲 A B- C D. C.像先小后大，像距逐渐增大 D.像逐渐增大，像距逐渐变小
(2) 已知某凸透镜焦距为20cm,当把物体从距离凸透镜65cm处移到距离 凸透镜40cm的过程中，像会变 ___________ （大/小），再往距离凸透镜20cm
处靠近像会 ____________ （3）某物体通过凸透镜在屏上成一个缩小的清晰的像 ，现将物距减半，则下 列判断正确（） A 一定在屏上成一个缩小的像 B 一定在屏上成一个放大的像
C 一定在屏上成一个等大的像 D屏上肯定有像，但大小不确定
（二）应用 （1） 初中毕业时摄影留念，七班全班合影后，用同一胶卷改拍个人的校园 纪念照，这时应该（ ） A使相机离人近些，同时增大暗箱长度
B使相机离人远些，同时缩短暗箱长度
C使相机离人远些，同时增大暗箱长度
D使相机离人近些，同时缩短暗箱长度
（2） 照集体相时，发现有些人没有进入镜头，为了使全体人员都进入镜头 应当（ ） A、人不动，照相机离人远一些，镜头往外伸一些
B人不动，照相机离人近一些，镜头往里缩一些
C人不动，照相机离人近一些，镜头往外伸一些 D照相机和镜头都不动，人站近一些。
（3）老郑用放大镜看报时，为了看到更大的像，常常这样做（ ） A报与放大镜不动，眼睛离报远一些； E报与眼睛不动，放大镜离报远一些;
C报与放大镜不动，眼睛离报近一些;
D报与眼睛不动，放大镜离报近一些
（4）充满水的水池底部有 一个美丽图案，小刚用照 相机把图案清晰地拍摄下 来，当把水池中的水排掉 后，小刚仍想在原位置用 此照相机清晰地拍到这个 图案，他应使照相机镜头 。（选填“前伸”、 “后缩”或“不动”） 三、利用光路可逆解决问题 1、 在“探究凸透镜成像规
律”的实验中，蜡烛在距凸透镜 40c m时，在透 镜另一侧的光屏上得到清晰缩小的像。若将蜡烛与光屏的位置对调，则所 成的像一定时（ ） A.放大的虚像 B .放大的实像 C .缩小的虚像 D .缩小的实像
2、 物体放在凸透镜前某一位置时，在透镜另一侧离透镜 10c m的光屏上成
一个倒立缩小的像。当物体移到凸透镜前 10c m处，所成的是（ ） A、倒立缩小的实像 B、倒立放大的实像 C、正立放大的虚像 D、
正立等大的虚像 （四）实验题
1、如图是“探究凸透镜成像的规律”的实验装置示意图. 小丽用焦距
勰W酬） 俪酬）
码（I
初 哉
（晌） (a+v)(
腓
1 12.0 0.«0 0.20 73.0 2 50.0 12.5 D.75 0.25 (15 3 30.0 15.0 1.50 050 45.0
4 18.0 22.5 3.75 1.25 仍
5 16.0 血 5.00 1.6? 4打
14.0 35.0 ?,50 2.50 49」］ 为5cm的凸透镜进行实验，当她把蜡烛放在位置 A时，光屏应向M点的_ 测移动（选填“左”或“右”），才能接收到一个清晰的像.如果像成在了 光屏的上边沿，该怎么调节 _________________________________________ ] 0 门 。调好后，在光屏上得到烛焰的像是倒立、_
YN 的实像（选填“放大”、“等大”或“缩 2OA3O 40 $0 Jtf 60 cm
小”）,此成像特点常应用在 ______ 上（选填
“放大镜”、“照相机”或“投影仪”）. 2、在“验证凸透镜成像规律”实验中，某小组同学利用焦距为 10 cm 的凸透镜、高为3cm的发光体，光屏和光具座进行实验，将测得的物距 u、 像距v以及所成像的高L像分别记录在下表中。在验证得到凸透镜成像的初 步规律后，为了进一步研究，他们进行适量的运算，将结果分别记录在下 表的后两列中。 ① 根据实验需要1-6的数据，分析比较像距v随物距u的变化情况及相 关条件，可得出的初步结论是：凸透镜成像时， ____________________________ ② 根据实验序号1-6的数据，分析比较像高L像与v/u的变化情况及相 关条件，可得出的初步结论是：凸透镜成像时， ____________________________ ③ 该小组同学继续利用表中的数据及相关条件，分析、归纳得出结论 （a）根据实验序号1-3的数据，分析比较物距变化量.二u与相距变化量；
v
的大小关系及成像情况，可得出的初步结论是： ____________________________
(b)根据实验序号1-6的数据，分析比较物距u变化时，L像、u + v的变
化情况，可得出得初步结论是： __________________________________________
