汽轮机结构介绍一、汽轮机的基本结构汽轮机是一种能够将热能转化为机械能的热能机械装置，其基本结构包括以下几个主要部分。
1. 燃烧系统：汽轮机的燃烧系统用于将燃料燃烧产生的高温高压气体引入汽轮机的工作部分。
燃烧系统由燃烧室、燃料供应系统和点火系统等组成。
2. 压气机：压气机是汽轮机的核心部件之一，用于将大气中的空气压缩，并将压缩空气送入燃烧室。
压气机通常采用多级式结构，每一级都由转子和定子组成，通过转子的高速旋转将空气压缩。
3. 燃气轮机：燃气轮机是汽轮机的主要工作部分，其通过高温高压气体的膨胀驱动轴的旋转，从而产生机械能。
燃气轮机由转子和定子组成，转子上装有叶片，当高温高压气体通过叶片冲击转子时，转子开始旋转。
4. 透平：透平是汽轮机中的一个关键部件，其主要作用是将燃气轮机输出的高速旋转运动转化为有用的功。
透平通常由多级叶片组成，通过叶片的反作用力使得透平旋转，并将旋转能转化为动力输出。
5. 发电机：发电机是汽轮机的输出部分，其将汽轮机产生的机械能转化为电能。
发电机通常由转子和定子组成，转子通过汽轮机输出的轴的旋转驱动，从而使定子中的线圈产生感应电动势，最终输出电能。
二、汽轮机的工作过程汽轮机的工作过程可以分为以下几个步骤。
1. 压缩过程：在汽轮机的工作过程中，压气机将大气中的空气进行压缩，使得空气的压力和温度升高。
2. 燃烧过程：经过压缩后的空气进入燃烧室，与燃料进行燃烧，产生高温高压气体。
3. 膨胀过程：高温高压气体进入燃气轮机，推动燃气轮机的转子旋转，从而产生机械能。
4. 发电过程：燃气轮机输出的轴通过透平的旋转将机械能转化为电能，最终输出为电力。
三、汽轮机的应用领域汽轮机广泛应用于发电、航空、船舶和工业生产等领域。
1. 发电：汽轮机在发电领域中的应用非常广泛，特别是在火力发电和核电站中，汽轮机是主要的发电设备。
2. 航空：航空领域中的喷气式飞机通常采用燃气涡轮发动机，其基本结构和汽轮机类似，通过燃烧产生的高温高压气体推动飞机的前进。
130MW机组(汽轮机)设备系统简介
四、汽轮机结构简介
１、汽缸
高中压缸采用合缸，其通流部分反向布置，主蒸汽、再热蒸汽的进汽 部分集中在高中压缸中部；高压缸内有一个单列调节级和8个压力级， 其中第1～6压力级采用双层缸结构，第7～8压力级合用一隔板套；中压 缸共10个压力级，其中第1～6压力级采用双层缸结构， 第7～8和9～10 压力级分别合用一隔板套。高中压内外缸的下缸均悬挂在上缸上，内上 缸以水平中分面安放在外下缸上，外上缸以水平中分面安放在前后轴承 座上。 低压缸为分流双排汽，径向扩压式结构。其内缸为通流部分，外 缸为排汽部分；低压外缸与轴承座分开，直接支承在台板上；进汽采用 波形管与中低压联通管相连；低压外缸内装有喷水降温装置，顶部装有 两只安全膜板，当汽侧压力大于大气压力时鼓破。
保安系统图
（四）润滑油系统
主油泵 主油泵为单级后弯离心式油泵，由汽轮机主轴直接带动， 主油泵为单级后弯离心式油泵，由汽轮机主轴直接带动，供汽轮发电机 组的全部用油，出口油压为1.17MPa，流量为 组的全部用油，出口油压为 ，流量为270m3/h。 。 主油箱 主油箱为后置式，容积23 主油箱为后置式，容积 m3，其内部装有二道滤网，并设有六组总功率 ，其内部装有二道滤网， 的电加热装置， 为6×6KW的电加热装置，作冬季提高油温之用；其顶部装有排油烟风机，出 × 的电加热装置 作冬季提高油温之用；其顶部装有排油烟风机， 口设一调整门，维持主油箱负压在300～500Pa，最高 口设一调整门，维持主油箱负压在 ～ ，最高600Pa，以排除油箱中 ， 的油烟。 的油烟。 冷油器 系统中设有四台冷油器，并联使用。用来冷却润滑油， 系统中设有四台冷油器，并联使用。用来冷却润滑油，调整控制轴承进 油温度。 油温度。 过压阀 当润滑油压高于0.15MPa时，过压阀动作，排油至主油箱。 当润滑油压高于 时 过压阀动作，排油至主油箱。
汽轮机调节保护系统

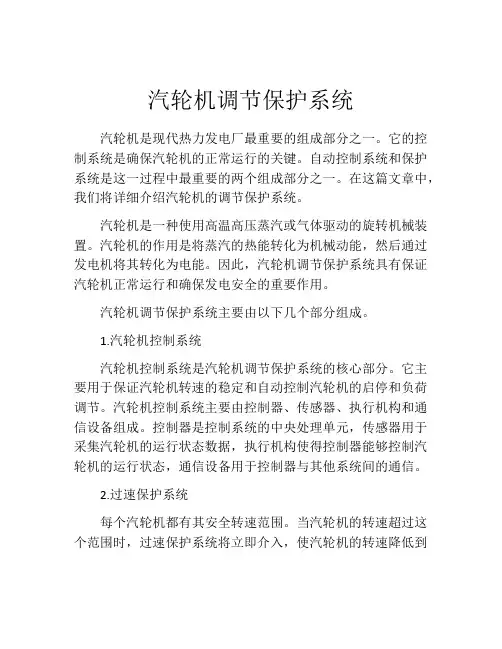

汽轮机调节保护系统汽轮机是现代热力发电厂最重要的组成部分之一。
它的控制系统是确保汽轮机的正常运行的关键。
自动控制系统和保护系统是这一过程中最重要的两个组成部分之一。
在这篇文章中，我们将详细介绍汽轮机的调节保护系统。
汽轮机是一种使用高温高压蒸汽或气体驱动的旋转机械装置。
汽轮机的作用是将蒸汽的热能转化为机械动能，然后通过发电机将其转化为电能。
因此，汽轮机调节保护系统具有保证汽轮机正常运行和确保发电安全的重要作用。
汽轮机调节保护系统主要由以下几个部分组成。
1.汽轮机控制系统汽轮机控制系统是汽轮机调节保护系统的核心部分。
它主要用于保证汽轮机转速的稳定和自动控制汽轮机的启停和负荷调节。
汽轮机控制系统主要由控制器、传感器、执行机构和通信设备组成。
控制器是控制系统的中央处理单元，传感器用于采集汽轮机的运行状态数据，执行机构使得控制器能够控制汽轮机的运行状态，通信设备用于控制器与其他系统间的通信。
2.过速保护系统每个汽轮机都有其安全转速范围。
当汽轮机的转速超过这个范围时，过速保护系统将立即介入，使汽轮机的转速降低到安全范围内。
过速保护系统通常由控制器和传感器组成。
控制器将保护信号发送到执行机构，降低汽轮机的转速。
3.欠速保护系统欠速保护系统是汽轮机调节保护系统的另一个重要组成部分。
当汽轮机转速降低到预定值以下时，欠速保护系统将自动启动，从而防止汽轮机达到停机转速或停机。
欠速保护系统通常由控制器和传感器组成。
控制器将保护信号发送到执行机构，提高汽轮机的转速。
4.温度保护系统汽轮机内部温度较高。
如果温度超过安全限制，就会出现爆炸或机械故障的风险。
温度保护系统用于控制汽轮机内部温度。
它通常由控制器和传感器组成，控制器通过发送信号到执行机构来控制汽轮机的温度。
5.压力保护系统汽轮机中涉及到各种各样的压力，如进汽压力、汽轮机排汽压力等等。
当压力超出安全范围时，压力保护系统将启动。
它通常由控制器和传感器组成，在必要时控制器将向执行机构发送保护信号，使汽轮机的压力恢复到安全范围内。
汽轮机设备及系统hep
汽轮机设备及系统hep汽轮机设备及系统HEP⒈绪论⑴概述本文档旨在对汽轮机设备及系统进行详细的介绍和说明。
汽轮机是一种常见的能源转换设备，广泛用于发电厂、石油化工厂等工业领域。
本文将对汽轮机的基本原理、组成部分以及运行过程进行阐述。
⑵原理汽轮机是利用高温高压蒸汽的力量来驱动转子旋转，通过转子与动叶片之间的受力方式将热能转化为机械能。
汽轮机的基本原理是通过蒸汽的膨胀过程来驱动转轮转动，从而产生功。
在汽轮机中，高温高压蒸汽从进气口进入汽轮机，经过高压缸、中压缸和低压缸的膨胀作用后，最终排出。
⒉设备及系统介绍⑴主汽机主汽机是汽轮机中的核心设备，负责将蒸汽的热能转化为机械能。
主汽机通常由高压缸、中压缸和低压缸组成，每个缸体内都装有一套静叶片和动叶片。
蒸汽从高压缸进入中压缸，再从中压缸进入低压缸，最终形成连续的膨胀过程。
⑵辅助设备辅助设备包括给水系统、循环水系统、油系统等。
给水系统负责将水转化为高压水蒸汽，供给汽轮机的高压缸。
循环水系统则负责循环冷却凝汽器排出的水蒸汽，保持汽轮机中的温度稳定。
油系统是为汽轮机提供润滑和冷却的油。
⑶控制系统控制系统负责对汽轮机的运行过程进行监控和控制。
包括对蒸汽进出口的控制、温度、压力等参数的监测以及对各个部件的自动化控制等。
⒊汽轮机的运行过程⑴启动过程汽轮机启动过程包括预热、通风、加热、加压等步骤。
启动时，首先需要对汽轮机进行预热，使其温度逐渐增加。
然后通过通风系统进行内部通风，排出潮湿空气。
接下来对蒸汽系统进行加热，提高汽轮机的温度。
最后进行加压，使汽轮机达到工作压力。
⑵负荷过程汽轮机的负荷过程是指汽轮机根据实际需求进行功的输出过程。
在负荷过程中，通过调整蒸汽的进出口、控制转子的转速等方式来实现功的输出。
⑶停车过程停车过程是指汽轮机从工作状态切换到停止状态的过程。
其中包括减负荷、冷却、排放等步骤。
先减少汽轮机的负荷，然后进行冷却，最后将汽轮机完全停止运行。
附件：本文档涉及的附件包括汽轮机的技术参数表、图纸、技术说明书等相关资料。
汽轮机组热力系统
第二节汽轮机组热力系统汽轮机组热力系统主要是由新蒸汽管道及其疏水系统、汽轮机本体疏水系统、汽封系统、主凝结水系统、回热加热系统、真空抽气系统、循环水系统等组成。
一、新蒸汽管道及其疏水系统由锅炉到汽轮机的全部新蒸汽管道，称为发电厂的新蒸汽管道，其中从隔离汽门到汽轮机的这一段管道成为汽轮机的进汽管道。
在汽轮机的进汽管道上通常还连接有供给汽动油泵、抽气器和汽轮机端部轴封等处新蒸汽的管道，汽轮机的进汽管道和这些分支管道以及它们的疏水管构成了汽轮机的新蒸汽管道及其疏水系统。
3）在机组启动和低负荷运行时，为了保证除氧器的用汽，必须装设有饱和蒸汽或新蒸汽经减压后供除氧器用的备用汽源。
5）在机组启动、停止和正常运行中，要及时地迅速地把新蒸汽管道及其分支管路中的疏水排走，否则将会引起用汽设备和管道发生故障。
这些疏水是：①隔离汽门前、后的疏水和汽轮机进汽管道疏水。
这两处疏水在机组启动暖管和停机时，都是排向地沟的，正常运行中经疏水器可疏至疏水扩容器或疏水箱。
②汽动油泵用汽排汽管路的凝结水。
由于废汽是排入大气的，它的凝结水接触了大气，水质较差，且在机组启、停时才用，运行时间不长，故一般都排入地沟。
③汽轮机本体疏水。
我们通常把汽轮机高压缸疏水、抽汽口疏水、低压缸疏水、抽汽管路上逆止门前后疏水以及轴封管路疏水等，统称为汽轮机本体疏水。
这些疏水，由于压力的不同，而引向不同的容器中。
高压疏水一般都是汇集在疏水膨胀箱内，在疏水膨胀箱内进行扩容，扩容后的蒸汽由导汽管送至凝汽器的喉部，而凝结水则由注水器（水力喷射器）送入凝汽器的热水井中。
低压疏水可直接排入凝汽器。
6）一般中、低压汽轮机的自动主汽门前必须装设汽水分离器。
汽水分离器的作用是分离蒸汽中所含的水分，提高进入汽轮机的蒸汽品质。
21-1.5型机组的汽水分离器是与隔离汽门装置在一起的，N3-24型机组的汽水分离器是和自动主汽门装置在一起的。
二、凝结水管道系统蒸汽器热水井中的凝结水，由凝结水泵升压，经过抽气器的冷却器、轴封加热器、低压加热器，然后进入除氧器，其间的所有设备和管道组成了凝结水系统。
汽轮机汽封系统
2 隔板（或静叶环）汽封
冲动式汽轮机隔板前后压差大，而隔板与主轴之间又存在着间隙，因此必定有一部分蒸汽从隔 板前通过间隙漏到隔板后面与叶轮之间的汽室里。由于这部分蒸汽不通过喷嘴，同时还会恶化 蒸汽主流的流动状态，因此形成了隔板漏汽损失。为减少该损失，必须将间隙设计的小一点， 故设有隔板汽封，通常隔板汽封间隙为0.6mm，汽封片一般较多，隔板汽封环装在隔板体内 圆的汽封槽中，汽封采用梳齿式。
本汽轮机的轴端密封采用梳齿式密封形式，高中压轴封采用高低齿结构，低压缸轴封采用 平齿汽封，分段安装在轴封盒上，固定形式与隔板汽封相同。汽封盒在安装时，也是遵循 与汽轮机中心线一致的原则，下汽封盒通过挂耳挂在下汽缸相应洼窝处，挂耳的顶部与汽 缸结合面应留一定的膨胀间隙。轴封盒底部有纵向键定位。上汽封盒与下汽封盒用销子和 螺栓固定在一起。高温区域使用的汽封片由软态铁素体制成，低温区域使用的汽封由铁素 体制成，汽封块弹簧片用铬镍铁合金制成。上汽封盒汽封块用压板固定在轴封盒内。
随着机组负荷的增加，调速汽阀开大，进汽量增加，汽缸内压力相应增大。 当高中压缸两端的排汽压力高于“X”腔室压力时，汽流在内汽封环内发生相反流 动，缸内的蒸汽经过汽封流向“X”腔室。
大约10％额定负荷时，高中压缸调阀端的高压排汽压力己达到密封蒸汽压力；
大约25％额定负荷时，高中压缸排汽压力达到密封压力，形成自密封。
低压轴封 轴封系统（在空负荷或低负荷状态） 高中压轴封
空气
Y
X
汽机转子
汽机转子
XY
空气
TE
轴封
疏水分离器
低压轴封
加热器
（蒸汽过滤器）
减温加压器
蒸汽过滤器
轴封 加热器
安全阀
DCS
T S
汽轮机调速系统
汽轮机调速系统1. 引言汽轮机调速系统是汽轮机发电站中的重要控制系统之一，它通过调整汽轮机的转速来实现发电机的稳定运行。
本文将介绍汽轮机调速系统的工作原理、组成部分以及常见故障排除方法。
2. 工作原理汽轮机调速系统的工作原理是通过控制汽轮机的供汽量来调节转速。
具体而言，当发电负荷发生变化时，调速系统会感知到负荷变化，并相应地调整汽轮机进汽阀的开度，以保持发电机的稳定输出电压和频率。
3. 组成部分汽轮机调速系统主要由以下几个组成部分构成：3.1 调速器调速器是整个调速系统的核心部分，它负责接收负荷变化信号并将其转化为对进汽阀开度的控制信号。
调速器通常采用PID控制算法来实现对汽轮机转速的精确控制。
3.2 速度传感器速度传感器用于测量汽轮机的转速，并将转速信号反馈给调速器以进行控制。
常见的速度传感器有霍尔传感器、光电传感器等。
3.3 进汽阀进汽阀负责控制汽轮机的供汽量，它根据调速器的控制信号来调整阀门的开度，以实现对汽轮机转速的调节。
3.4 负荷传感器负荷传感器用于感知发电负荷的变化，并将变化信号反馈给调速器。
根据负荷的变化情况，调速器能够相应地调整进汽阀的开度。
4. 常见故障排除方法汽轮机调速系统可能会出现各种故障，常见的故障包括传感器故障、阀门漏气、控制回路故障等。
下面是一些常见故障的排除方法：4.1 传感器故障当速度传感器或负荷传感器发生故障时，调速系统无法正常感知负荷变化，进而无法对进汽阀进行正确的调节。
此时，应检查传感器的连接情况，确认传感器是否损坏，并及时更换故障传感器。
4.2 阀门漏气阀门漏气会导致汽轮机调速系统失去对进汽阀的精确控制，造成转速不稳定甚至失速。
在排除阀门漏气的故障时，首先要检查阀门的密封情况，如有泄漏现象应及时进行维修或更换。
4.3 控制回路故障控制回路故障可能会导致调速系统无法正确计算并输出控制信号，导致汽轮机转速不稳定。
在排除控制回路故障时，需要检查控制回路的连接情况，确认各个元件是否正常工作，并对故障元件进行修理或更换。
汽轮机热力系统
第三章汽轮机热力系统根据热力循环的特征，以安全和经济为原则，将汽轮机与锅炉本体由管道、阀门及其辅助设备连接起来，组成发电厂的热力系统。
汽轮机热力系统是指主蒸汽、再热蒸汽系统，旁路系统，轴封系统，辅助蒸汽系统和回热抽汽系统等。
第一节主蒸汽及再热蒸汽系统锅炉与汽轮机之间的蒸汽管道与通往各用汽点的支管及其附件称为主、再热蒸汽系统。
本机组的主蒸汽及再热蒸汽采用单元制连接方式，即一机一炉相配合的连接系统，如图3-1所示。
该连接方式结构简单、阀门少、管道短而阻力小，便于自动化的集中控制。
一、主蒸汽系统主、再热蒸汽管道均为单元双—单—双管制系统，主蒸汽管道上不装设隔断阀，主蒸汽可作为汽动给水泵及轴封在机组启动或低负荷时备用汽源。
主蒸汽从锅炉过热器的两个出口由两根蒸汽管道引出后汇合成一根主蒸汽管道送至汽轮机，再分成两根蒸汽管道进入2只高压自动主汽阀、4只调节阀，然后借助4根导汽管进入高压缸，在高压缸内做功后的蒸汽经过2只高压排汽逆止阀，再经过蒸汽管道（冷段管）回到锅炉的再热器重新加热。
经过再热后的蒸汽温度由335℃升高到538℃，压力由3.483MPa 降至3.135MPa，由于主、再热蒸汽流量变化不多蒸汽比容增加将近一倍。
再热后蒸汽由两根蒸汽管道引出后汇合成一根再蒸汽管道送至汽轮机，再分成两根蒸汽管道经过2只再热联合汽阀（中压自动主汽阀及中压调节阀的组合）进入中压缸。
它设有两级旁路，I级旁路从高压自动主汽阀前引出，蒸汽经减压减温后排至再热器冷段管，采用给水作为减温水。
II级旁路从中压缸自动主汽阀前引出，蒸汽经减压减温后送至凝汽器，用凝结水泵出口的凝结水作为减温水。
带动给水泵的小汽轮机是利用中压缸排汽作为工作汽源（第4段抽汽，下称低压蒸汽）。
由于低压蒸汽的参数随主机的负荷降低而降低，当负荷下降至额定负荷的40％时，该汽源已不能满足要求，所以需采用新蒸汽（下称高压蒸汽）作为低负荷的补充汽源或独立汽源。
当低压蒸汽的调节阀开足后，高压蒸汽的调节阀才逐步开启，使功率达到新的平衡。
