钻芯法测混凝土强度
在建筑工程中，对于存在质量争议的 部位，如施工缝、蜂窝等，钻芯法可 以提供混凝土强度的直接证据。
道路工程
路面混凝土板块
在道路工程中，路面混凝土板块的强 度对于道路的使用寿命和安全性至关 重要，钻芯法可以检测其强度。
路基和排水工程
钻芯法也可以用于检测路基、排水工 程等部位的混凝土强度，以确保道路 的稳定性和耐久性。
05
结论
钻芯法在混凝土强度检测中的重要性
准确反映混凝土强度
适用范围广
钻芯法可以直接从混凝土结构中钻取 芯样，通过试验检测其抗压强度，从 而更准确地反映混凝土的实际强度。
钻芯法适用于各种混凝土结构的强度 检测，包括梁、板、柱等，且不受混 凝土龄期和配合比的限制。
无损检测
钻芯法是一种非破损性的检测方法， 在钻取芯样后，混凝土结构仍保持完 整，不会对结构的承载能力和安全性 造成影响。
加强与其他检测方法的对比研究
为了更好地了解钻芯法的优缺点，未来可以加强与其他混凝土强度检 测方法的对比研究，如回弹法、超声波法等。
THANKS
感谢观看
04
钻芯法测混凝土强度案例分析
案例一：某大型桥梁的混凝土强度检测
总结词
准确反映混凝土质量
详细描述
在某大型桥梁的混凝土强度检测中，钻芯法被用于获取混凝土芯样，通过试验分析，准确评估了混凝土的质量和 强度，为桥梁的安全性提供了有力保障。
案例二：某高层建筑的混凝土强度检测
总结词
全面评估混凝土性能
详细描述
钻芯法可以作为其他无损检测方法（如回弹法、超声波法等）的验证手段，确 保其他方法的测量结果准确可靠。
混凝土强度的重要性
结构安全
混凝土强度是评估混凝土结构安 全性能的重要指标之一，对于保 证建筑物的安全性和耐久性至关 重要。

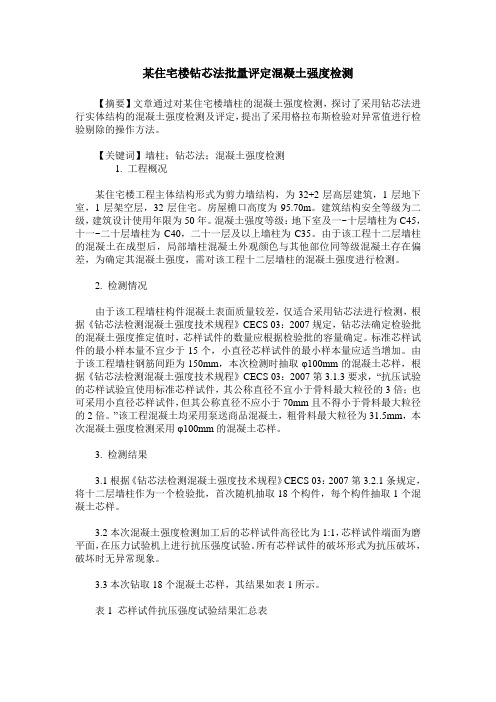

某住宅楼钻芯法批量评定混凝土强度检测
某住宅楼钻芯法批量评定混凝土强度检测【摘要】文章通过对某住宅楼墙柱的混凝土强度检测，探讨了采用钻芯法进行实体结构的混凝土强度检测及评定，提出了采用格拉布斯检验对异常值进行检验剔除的操作方法。
【关键词】墙柱；钻芯法；混凝土强度检测1. 工程概况某住宅楼工程主体结构形式为剪力墙结构，为32+2层高层建筑，1层地下室，1层架空层，32层住宅。
房屋檐口高度为95.70m。
建筑结构安全等级为二级，建筑设计使用年限为50年。
混凝土强度等级：地下室及一~十层墙柱为C45，十一~二十层墙柱为C40，二十一层及以上墙柱为C35。
由于该工程十二层墙柱的混凝土在成型后，局部墙柱混凝土外观颜色与其他部位同等级混凝土存在偏差，为确定其混凝土强度，需对该工程十二层墙柱的混凝土强度进行检测。
2. 检测情况由于该工程墙柱构件混凝土表面质量较差，仅适合采用钻芯法进行检测，根据《钻芯法检测混凝土强度技术规程》CECS 03：2007规定，钻芯法确定检验批的混凝土强度推定值时，芯样试件的数量应根据检验批的容量确定。
标准芯样试件的最小样本量不宜少于15个，小直径芯样试件的最小样本量应适当增加。
由于该工程墙柱钢筋间距为150mm，本次检测时抽取φ100mm的混凝土芯样，根据《钻芯法检测混凝土强度技术规程》CECS 03：2007第3.1.3要求，“抗压试验的芯样试验宜使用标准芯样试件，其公称直径不宜小于骨料最大粒径的3倍；也可采用小直径芯样试件，但其公称直径不应小于70mm且不得小于骨料最大粒径的2倍。
”该工程混凝土均采用泵送商品混凝土，粗骨料最大粒径为31.5mm，本次混凝土强度检测采用φ100mm的混凝土芯样。
3. 检测结果3.1根据《钻芯法检测混凝土强度技术规程》CECS 03：2007第3.2.1条规定，将十二层墙柱作为一个检验批，首次随机抽取18个构件，每个构件抽取1个混凝土芯样。
3.2本次混凝土强度检测加工后的芯样试件高径比为1:1，芯样试件端面为磨平面，在压力试验机上进行抗压强度试验。
钻芯法测混凝土强度
3、芯样加工及测量
从钻孔中取出的芯样试件的尺寸一般不满足尺寸要求， 必须进行切割加工和断面修补后，才能够进行抗压强度 试验。
芯样试件尺寸要求为：用直径和高度均为100mm的圆 柱体标准试件。水泥砂浆补平层厚度不宜大于5mm。其 他控制指标有端面平整度、垂直度、直径偏差等。
四、检测步骤
钻机选取
粒 径
且 不
直 径
芯 样
倍 ；
小 于
试 件 ，
试 验
混强可凝测钻 凝度用土批芯 土检于强或法 强测钻度单可 度方芯推个用 换法修定构于 算得正值件确 值到间；的定 。的接也混检
7.2.钻芯确定混凝土强度推定值
芯样试件的数量应根据检验批的容 量确定。标准芯样试件的最小样本 量不宜少于15个，小直径芯样试件 的最小样本量应适当增加。
称直径小于100mm的芯样试件， 每个试件内最多只允许有一根直 径小于10mm的钢筋。
垂直度用游标量角器测量芯样试 件两个端面与母线的夹角，精确 至0.1°。
切实加强各类机 械，仪器设备的 维护与管理，避 免各类机械性伤 害的发生。
严格交代员工自 我保护责任制度， 加强员工自我保 护意识，督促员 工进入工地必须 戴好安全帽，必 要时穿防护鞋。
严格贯彻落实安 全文明生产制度， 实行员工安全文 明作业岗位管理， 避免种类质量， 安全事故的发
七、钻心法检测混凝土强度规范
5、强度检测
芯样试件抗压强度试验 分为潮湿状态和干燥状 态两种。压力机精度不 低于±2％.试件的破坏 荷载为压力机量成的20 ％~80％。加载速率一 般控制在 0.3~0.8MPa/s.
ONE
五、注意事项
点击此处添加正文，文字是您 思想的提炼，为了演示发布的 良好效果，请言简意赅地阐述 您的观点。
钻芯法检测混凝土强度
1项目名称钻芯法检测混凝土强度2应用范围2．1工业与民用建筑和一般构筑物中普通混凝土；2．2对于预应力混凝土结构，一般不允许钻取芯样；2．3对混凝土强度等级低于C10的结构，不宜采用钻芯法检测。
3编制依据和采用标准CECS 03：88《钻芯法检测混凝土强度技术规程》GBJ 81-85《普通混凝土力学性能试验方法》GBJ 107-87《混凝土强度检验评定标准》4检测人员5 设备仪器5.1 液压式压力试验机型号：NYL—300型量程：0—300kN最小分辨率：0.2kN5.2 SHIBUYA TS1800型钻芯机5.3游标卡尺量程：0-200mm最小分辨率：0.02mm5.4游标量角器6具体步骤和方法6.1钻取芯样6.1.1选取取样位置，芯样应在结构或构件的下列部位钻取：6.1.1.1结构或构件受力较小的部位；6.1.1.2混凝土强度具有代表性的部位；6.1.1.3便于钻芯机安放与操作的部位；6.1.1.4避开主筋、预埋件、和管线的位置，并尽量避开其他钢筋；6.1.1.5用钻芯法和非破损法综合测定强度时，应与非破损法取同一测区。
6.1.2安装固定钻芯机：6.1.2.1用冲击钻钻孔，孔径与孔深应与固定用膨胀螺栓配套；6.1.2.2将膨胀螺栓插入孔内，并将其收紧；6.1.2.3钻芯机就位并安放平稳，将其固定在膨胀螺栓上，以使工作时不致产生位置偏移；6.1.3钻芯机接通水源、电源后，拨动变速钮调到所需转速，正向转动操作手柄使钻头慢慢接触混凝土表面，待钻头刃部入槽稳定后方可加压。
进钻到预定深度后，反向转动操作手柄，将钻头提升到接近混凝土表面，然后停水停电；6.1.4从钻孔中小心取出芯样，稍微晾干后，标上清晰的标记，并将其仔细包装，以免运输时损坏；6.1.5芯样加工6.1.5.1芯样抗压试件的高度和直径之比应在1~2的范围内；6.1.5.2采用锯切机加工芯样时，应将芯样固定，并使锯切平垂直于芯样轴线，锯切过程中应冷却人造金刚石圆锯片和芯样；6.1.5.3芯样试件内不应含有钢筋。
普通混凝土立方体试件抗压强度检测原始记录
样品名称
规格型号及数量
委托编号
样品编号
样品状态
检测Байду номын сангаас别
试验的环境条件
收样日期
检测项目
检测地点
检测依据
抗 压 强 度
样品编号
强度 等级
试件规格（mm）
承压面积（mm3）
制作 日期
养护 条件
代表 部位
试压 日期
破坏荷载( kN)
抗压强度(MPa)
代表值(MPa)
标准试件值(MPa)
,
检测说明
计算公式
fcc=
主要设备名称、型号
设备编号
设备状态
JCJL/C××共页第页
校核：主检：
普通混凝土立方体试件抗压强度检测原始记录jcjlc样品名称规格型号及数量委托编号样品编号样品状态检测类别试验的环境条件收样日期检测项目检测地点检测依据样品编号强度等级试件规格mm承压面积mm制作日期养护条件代表部位日期破坏荷载kn抗压强度mpa代表值mpa标准试件值mpa检测说明计算公式主要设备名称型号设备编号设备状态
钻芯法混凝土强度检测报告
钻芯法混凝土强度检测报告————————————————————————————————作者：————————————————————————————————日期:ﻩ1-检测报告DetectｉoｎRｅpoｒt报告编号ＲYJK-JG-002(1１）-２01６Ｓｅrｉal Nuｍber项目名称中海·国际社区S04#楼楼板混凝土强度检测Saｍｐle Descriptiｏｎ委托单位广西瑞宇建筑科技有限公司Ａpplicanｔ监测类别委托检测Mｏnitorｉng Tyｐe广西瑞宇建筑科技有限公司Ｇuangxi Ruiyu Cｏnstrｕction Teｃhnoｌogy Co.,Lｔｄ．2016年11月30日ﻬ声明1.本监测报告涂改、换页无效;2.未经本监测单位书面批准,不得复制本报告，复印的报告未加盖检测专用章无效；3.监测报告无三级审核手写签字无效；4.检测单位名称与检测专用章所示名称不符者无效；5.如对本监测报告有异议,可在收到报告后15天内向本检测单位书面提请复议;6.指定样品的委托检测结果仅对样品负责。
地址：广西南宁市秀厢大道５６号4号综合楼邮编:530004电话: Fax：工程名称中海·国际社区S04#楼委托日期20１6年11月设计单位南宁市建筑设计院检测日期2０16年11月16日-20１6年11月17日监理单位桂林南方建设监理有限责任公司样品编号／施工单位歌山建设集团有限公司样品类别/监测地点广西南宁市降桥路监测类别委托检测监测项目楼板混凝土强度检测监测依据（1）《混凝土结构工程施工质量验收规范》GB 50２04-2015;(2)《钻芯法检测混凝土强度技术规程》ＪGJ/Ｔ3８4－２01６；(3)本工程现有设计图纸及其它规范文件。
监测结论本工程二层②－③×Ｃ-D轴楼板所检的1组3件混凝土芯样的抗压强度推定值满足设计要求。
(监测单位盖章）报告批准日期：年月日监测用主要仪器和设备序号名称型号证书编号设备有效期1 混凝土取芯机海天150型/ /2 电液式压力试验机WY A－2000 力值字第１６.11.143 混凝土钢筋检测仪ZBL-R６30A 2017.7.２8 ４游标卡尺(数显) ０-1５0mm 量具字第1６.10.95 塞尺100B１7 精测字第１6010５540号２0１７.4.10备注此处空白主检: 审核: 批准:目录ﻫ1 工程概况............................................... 错误!未定义书签。
钻芯法混凝土强度检测报告
1-检测报告DetectionReport报告编号RYJK-JG-002（11）-2016SerialNumber项目名称中海·国际社区S04#楼楼板混凝土强度检测SampleDescription委托单位广西瑞宇建筑科技有限公司Applicant监测类别委托检测MonitoringType广西瑞宇建筑科技有限公司GuangxiRuiyuConstructionTechnologyCo.,Ltd.2016年11月30日声明1.本监测报告涂改、换页无效；2.未经本监测单位书面批准，不得复制本报告，复印的报告未加盖检测专用章无效；3.监测报告无三级审核手写签字无效；4.检测单位名称与检测专用章所示名称不符者无效；5.如对本监测报告有异议，可在收到报告后15天内向本检测单位书面提请复议；6.指定样品的委托检测结果仅对样品负责。
地址：广西南宁市秀厢大道56号4号综合楼邮编：530004目录2检测依据及工具...........................................................2.1检测依据 .............................................................2.2检测工具 ............................................................. 3检测内容................................................................. 4检测方法................................................................. 5抽样方案................................................................. 6检测结果及分析........................................................... 7检测结论................................................................. 附表1混凝土结构后锚固件抗拉拔检测结果 ................................................................. 附录1：检测时间和环境描述........................................................................................ 附录2：检测人员构成 ..................................................................................................1工程概况中海?国际社区S04#楼位于广西南宁市降桥路，由南宁中海宏洋房地产有限公司承建。
钻芯法检测混凝土强度作业指导书
作业指导书批准人：颁布日期：实施日期：审核：编写：目录1 适用范围 (3)2 检测依据 (3)3 检测设备 (4)4 取样大小及样本 (4)5 芯样的抗压强度试验 (7)6 芯样混凝土强度的计算 (8)7 注意事项 (9)8 钻芯法检测混凝土强度的流程图 (9)9 检测报告 (10)钻芯法检测混凝土缺陷一适用范围本指导书适用于从混凝土结构中钻取芯样，以测定普通混凝土的强度。
钻芯法检测混凝土强度主要用于下列情况：a、对试块抗压强度的测试结果有怀疑时，如试块强度很高而结构混凝土质量很差，或试块强度不足而结构质量较好等；b、因材料、施工或养护不良而发生混凝土质量问题；c、混凝土遭受冻害、火灾、化学侵蚀或其他损害以及表层与内部质量不一致的混凝土；d、需检测多年使用的建筑结构或构筑物中混凝土强度。
对混凝土强度等级低于C1O 的混凝土结构，不宜采用钻芯法检测。
二检测依据《钻芯法检测混凝土强度技术规程》CECSO3-2007；《建筑结构检测技术标准》GB/T 50344-2004。
三检测设备钻芯机；冲击钻；补平装置；游标卡尺。
四取样大小及样本1.采用钻芯法检测结构混凝土强度前，应具备下列资料：a 工程名称、部位及设计、施工、建设单位名称；b 结构或构件种类、外形尺寸及数量；c 成型日期、原材料和混凝土试块抗压强度试验报告；d 设计采用的混凝土强度等级；e 有关的设计图和施工资料等；f 检测的原因2. 钻芯取样应在结构或构件的下列部位钻取：a 结构或构件受力较小的部位；b 混凝土强度质量具有代表性的部位；c 便于钻芯机安放和操作的部位；d 避开主筋、预埋件和管线的位置，并尽量避开其他钢筋；e 用钻芯法和非破损法综合测定强度时，应与非破损法取同一测区。
3. 钻取芯样的数量应符合下列规定：a 按单个构件检测时，每个构件的钻芯数量不应少于3 个；对于较小构件，钻芯数量可取2 个；b 对构件的局部区域进行检测时，应由要求检测的单位提出钻芯位置及芯样数量；c 作回弹法检测混凝土强度修正的芯样数量应不少于6 个。
