给排水管网平差计算方法
给排水管网平差计算方法
给水管网平差使用方法给水管网平差使用方法
1、初分流量、选管径，形成数据文件
(1)数据单位:长度——米;管径——毫米;
水量——升/秒;流速——米/秒。
(2)流量的正负号:顺时针为正，逆时针为负。
(3)编号:进行环的编号，外环(无邻环)编
号为21。
例如:
2、编辑录入数据(1)打开QE执行文件，进入编辑器，然后输入文件名(不带后缀)进入输入数据状态。(2)输入、修改数据。数据输入顺序:最小闭合差环数管段数
管长管径流量邻环数
输入结束后按F存盘，按,,,，,退出 2
(1)
(2)
输入结束后按F存盘，按,,,，,退出 2
3、数据运行
在DOS状态下，按路径打开gspc空格文件名运行平差。若不运行或出现死循环，则录入数据出现错误。例如:
注意路径:我把QE和GSPC都存在了 C盘的documents and settings中的yxj文件夹中。
后面的yxj是我录入数据的文件名。
l常见错误:
(1)忘记输入文件名或带后缀;
(2)环数或管段数与实际不符;
(3)编号错误;
(4)少空格(数据不足)。
4、查看运行结果
打开QE执行文件进入编辑器，敲入文件名*(,,,察看结
果。
在文件夹中同时出现
打开后，即为平查结果。
给水管网平差程序LOOP使用说明
给水管网平差程序LOOP使用说明 LOOP是一个功能十分强大的管网水力平差计算程序，可以计算大、中、小型环状和枝状管网，计算速度非常快，曾进行过我国许多城镇的管网设计水力计算。该程序原为英文操作，经华东交通大学沃特科技有限公司(https://www.360docs.net/doc/0918048417.html,)方永忠教授（yzhfang@https://www.360docs.net/doc/0918048417.html,）汉化，提供给国内同行使用，操作简便。有疑问请通过Email进行咨询。 1、程序使用环境 硬件要求：任何PC微机配打印机 软件平台：DOS、WINDOWS 2、数据准备（初用者请先跳过本条） 在使用平差程序前，请准备好计算所需原始数据，包括总体数据、管段数据、节点数据、参考节点数据。 总体数据： 工程名称——对管网工程的方案说明，不影响计算结果 管段总数——最大值250 节点总数——最大值200 高峰因子——即节点流量的缩放系数，一般为1，见"详注1" 最大水力坡度——即管段单位长度水头损失最大允许值，不影响计算结果，只是在计算结果中提出警告，一般取5~8，单位：千分之一（‰） 最大流量修正值——本程序采用的是节点平差算法，此为平差的最大允许误差，值越小则计算精度越高，一般可采用0.01或更小，单位：升/秒 管段数据包括： 管段编号——正整数，1~250 起始节点编号——正整数，1~200 终到节点编号——正整数，1~200 管段长度——正整数，单位：米 管段直径——正整数，单位：毫米 管内壁粗糙系数——海曾?威廉公式中的C系数 节点数据包括： 节点编号——正整数，1~200 节点流量给定方式（FIX）——通常为0表示不节点流量不固定，1表示节点流量固定，见"详注1" 节点流量——流入节点流量为正值，流出节点流量为负值（与我国规定相反），单位：升/秒，见"详注2" 、"详注3" 节点地面高程——节点海拔标高，单位：米 参考节点（即水头已知、流量未知的节点，见"详注3"）数据： 节点编号——正整数，1~200 节点水头——已知的节点水头海拔标高，单位：米 详注1： 为了便于多工况水力平差计算，本程序采用两种方式给定节点流量，即固定式和不固定式，固定式：在节点数据中直接给出节点流量，非固定式：节点数据中给出的节点流量先与高峰因子相乘
给水管网设计课程设计要点
给水管网课程设计 青阳镇给水管网课程设计 学生姓名陈兰 学院名称环境工程学院 专业名称给水排水工程 指导教师程斌 2012年10月31日
给水工程的任务是向城镇居民、工矿企业、机关、学校、公共服务部门及各类保障城市发展和安全的用水个人和单位供应充足的水量和安全的水质，包括居民家庭生活和卫生用水、工矿企业生产和生活用水、冷却用水、机关和学校生活用水、城市道路喷洒用水、绿化浇灌用水、消防以及水体环境景观用水等等。 此次设计为苏北地区青阳镇给水管网系统设计，主要设计以下内容。 （1）用水量计算 （2）供水方案选择 （3）管网定线 （4）清水池、水塔相关计算 （5）流量、管径的计算 （6）泵站扬程与水塔高度的设计 （7）管网设计校核 给水工程必须满足各类用户或单位部门对水量、水质和水压对的需求。要求能用确定管网的布置形式，管线的选择，管径的选择，流量的分配及校核，确保管线的合理布置及使用。
1设计资料及任务 (1) 1.1设计原始资料 (1) 1.1.1地形地貌 (1) 1.1.2气象资料 (1) 1.1.3工程水文地质情况 (1) 1.1.4图纸资料 (1) 1.1.5用水资料 (1) 1.2设计任务 (2) 2设计说明书 (2) 2.1设计方案的流程及考虑细则 (2) 2.1.1管网及输水管的定线 (2) 2.1.2输水管径的确定 (2) 2.1.3管网管径平差计算 (2) 2.1.4节点水压计算 (3) 2.1.5管网消防校核计算 (3) 3设计计算书 (3) 3.1设计用水量计算 (3) 3.1.1最高日设计用水量 (3) 3.2供水方案选择 (4) 3.2.1选定水源及位置和净水厂位置 (4) 3.2.2选定供水系统方案 (4) 3.3.管网定线 (4) 3.4设计用水量变化规律的确定 (4) 3.5泵站供水流量设计 (5) 3.5.1供水设计原则 (5) 3.5.2具体要求 (5) 3.5.3二级供水 (5) 3.5.4根据用水量变化曲线确定清水池和水塔的容积 (6) 4 管网布置及水力计算 (7) 4.1管段布线，并确定节点和管道编号 (7) 4.1.1 节点设计流量分配计算 (7) 4.1.2节点设计相关计算 (8) 4.1.3节点设计流量计算 (9) 4.1.4给水管网设计数据计算 (9) 4.1.5平差计算 (10) 4.1.6设计工况水力分析计算结果 (11) 4.1.7 二级泵站流量、扬程及水塔高度设计 (11) 4.2 消防工况校核 (12) 4.2.1设计工况水力分析计算结果 (12) 4.2.2设计工况水力分析计算结果 (13) 5 结语 (14) 参考文献 (15) 附图 (16)
给排水污水管道设计计算.
2 污水管道设计计算 2．1排水区域划分及管线布置 2.1.1排水区域划分 该地区所地区地面平坦，可按一个高度确定地面标高。区域最北部为京杭大运河，沿河的东部和西部分别有一个污水处理厂。根据以上条件划分排水区域为：以淮海路为分界线，划分成两个排水区域。淮海路以西所排放的污水排入四季青污水处理厂，以东排入淮安第二污水处理厂。 2.1.2管线布置
污水厂污水厂
图1 污水管道布置图（初步设计） 管线布置原则是充分利用地形、地势，就近排入水体，以减小管道埋深，降低工程造价。该地区地势平坦，区域最北边为京杭大运河，因此干管自南向北采用截流式敷设。 截流式是正交式的改进，即沿河岸敷设主干管。这种布置的优点是干管长度短，管径小，因而较经济，污水排出也比较迅速。干管基本上汇集街道两边相邻街区的污水，若街区面积较小且最近街道未敷设干管，则可能利用支管将该街区污水输送进最近的干管。具体如图1所示。 2．2 污水流量计算 污水设计流量包括生活废水和工业废水两大类。本设计中，工业废水水量不大，可直接汇入生活污水管道中一并送入污水处理厂。 已知各个功能区的排水量，并从所给地图中量出排水面积，即可求出污水的流量。 街区流量的计算公式[3]： 1000 243600 A q Q 创= ′ (2-1) Q ——流量，L/s q ——污水指标，m 3/ha·d ，居住用地：55m 3/（ha·d ）； 公共设施用地：40 m 3/（ha·d ）； 仓储用地：20m 3/（ha·d ）； 市政用地：15 m 3/（ha·d ）； 其它污水为总污水量的10%。 A ——面积，ha ，在所给地区地形图上根据区域面积计算。 由于居住区生活污水定额是平均值，因此根据设计人口和生活污水定额计算所得的是污水平均流量。而实际上流入污水管道的污水量时刻扣在变化。这些变化包括季节变换，日间变换等等。若要采用平均值计算流量，必须设定污水变化系数来修订水量。下表是我国《室外排水设计规范》（GBJ14—87）采用的居住区生活污水量总变化系数值。 表1 生活污水总变化系数[9]
管网设计计算说明书
目录 第一篇给水管网设计 1.概述 (2) 1.1给水现状 (2) 1.2规划用水单位 (2) 1.3水源选择 (2) 1.4水压要求 (2) 2.设计用水量计算 (3) 3.管网设计 (4) 3.1管网定线 (4) 3.2比流量,沿线流量和节点流量以及流量出分配 (4) 3.3管网平差计算 (8) 4泵站流量扬程计算 (9) 5.管网设计校核 (9) 5.1消防工况校核 (9) 5.2事故工矿校核 (11) 第二篇污水管网设计 1.概述 (12) 2.管道定线及设计管段、面积划分 (12) 3.设计流量、比流量计算 (13) 4.污水管段设计流量计算表 (14) 5.污水干管水力和埋设深度计算 (14) 第三篇雨水管网设计 1.概述 (16) 2.雨水量计算 (16) 2.1暴雨强度公式 (16) 2.2综合径流系数 (16) 3.雨水管网定线 (16) 4.划分设计管段 (17) 5.汇水面积划分 (17) 6.管段设计流量及管道水力计算 (18) 7.各设计管段上、下端的管底标高和埋设深度计算 (19)
第一篇给水管网设计 1. 概述 1.1 给水现状 目前镇区没有统一给水，居民用水多采用自发组织引山泉水及地下水,其水量不能满足镇区用水量的要求，此外，镇区给水管网不成系统，管径和管材都不能满足要求。 1.2 规划用水单位 镇区规划以居住生活用地为主，用水量主要包括：居民生活用水量、工业用水量、公建用水量及市政用水量。规划可根据远期镇区的发展状况、人民生活水平、工业的性质及水资源的情况，同时参考国家有关规及相似城镇的用水标准， 1.3 水源选择 根据水利部门提供资料，本镇区上游的溪水库（在规划围之外，位于本镇的东北方向，溪上游）流域集雨面积为约为10km2，水量充足，水质符合《地面水环境质量标准》（GB3838）二级标准，溪在水质及水量方面均能满足远期镇区供水的要求，故规划拟定以溪水库作为镇区供水水源。供水方式采用统一，均由位于镇区东北角的自来水厂统一供给。 1.4 水压要求
给水管网平差结果
给水管网平差 一、平差基本数据 1、平差类型：反算水源压力。 2、计算公式： 柯尔－勃洛克公式 I=λ*V^2/(2.0*g*D) 1.0/λ^0.5=- 2.0*lg[k/( 3.7*D)+2.5/(Re*λ^0.5)] Re=V*D/ν 计算温度：10 ，ν=0.000001 3、局部损失系数：1.20 4、水源点水泵参数： 水源点水泵杨程单位(m)，水源点水泵流量单位:(立方米/小时) 水源节点编号流量1 扬程1 流量2 扬程2 流量3 扬程3 二、节点参数 节点编号流量(L/s) 地面标高(m) 节点水压(m) 自由水头(m) 1 0.521 140.000 170.32 2 30.322 2 -115.740 140.000 171.497 31.497 3 6.54 4 140.000 170.342 30.342 4 5.746 140.000 171.120 31.120 5 1.389 140.000 169.777 29.777 6 10.743 140.000 170.06 7 30.067 7 11.814 140.000 169.717 29.717 8 1.505 140.000 169.160 29.160 9 6.544 140.000 169.522 29.522 10 1.853 140.000 169.072 29.072 11 8.165 140.000 169.243 29.243 12 10.192 140.000 169.242 29.242 13 2.345 140.000 168.000 28.000 14 0.579 136.000 168.985 32.985 15 8.893 136.000 169.011 33.011 16 6.023 136.000 169.013 33.013 17 11.962 136.000 168.897 32.897 18 1.476 136.000 168.554 32.554 19 12.498 136.000 168.893 32.893 20 1.389 136.000 168.602 32.602 21 2.316 136.000 167.692 31.692 22 3.243 136.000 165.822 29.822 三、管道参数 管道编号管径(mm) 管长(m) 流量(L/s) 流速(m/s) 千米损失(m) 管道损失(m) 1-3 100 90.0 0.521 0.092 0.218 0.020 2-4 315 46.1 115.740 1.637 8.172 0.377
给水管道相关计算
给水管道相关计算 1、给水管道流量计算 给水管道流量计算公式是给水工程中最基本，最常用的一个公式，即： Q =A v 式中： Q —管道的流量，m 3/s ； A —管道的横截面积，m 2； v —流速，m/s. 2、管径 管道口径按下式确定： v Q D π4= 式中： D —管段直径(m)； Q —管段的计算流量(m 3/s)； v —流速(m 3/s)。 由上式可以看出，管径不但和管道流量有关，还与管段水流流速大小有关。因此，必须选取适宜的流速。一般最大流速限定为 2.5- 3.0m/s ，最小流速限定为0.6m/s 。需根据经济条件和经营管理费用等因素，选择适宜的流速—经济流速。 一般情况下，经济流速可采用平均经济流速，见下表。 平均经济流速
管径（mm）平均经济流速（m3/s） D=100—400 0.6—0.9 D≥400 0.9—1.4 一般大管径取较大的平均经济流速，小管径可取较小的平均经济流速。 3、水头损失 在供水管路中水流在流动的过程中有管路阻力损失，即水头损失。核算水头损失以确定水压是否满足要求。水头损失由沿程水头损失和局部水头损失两部分组成，在大、中管道口径水头损失计算时，为简化计算，常取局部水头损失为沿程水头损失的5%—10%算，由水力学知识可知： 沿程水头损失：h f=（L/c2R）v2（2） 局部水头损失：h j=（5%—10%）h f（3） 则总水头损失：h w=h f+h j=k h f（4） 式中： h w—管道的总水头损失，m； h f—管道沿程水头损失，m； h j—管道局部水头损失，m； k—考虑局部水头损失后的系数，取k=1.05—1.10； L—管道的长度，m； v—管道中水流平均速度，m/s； R—管道的水力半径，m，圆管R=D/4，D为管道内径，m；
解节点方程管网平差程序的开发与应用
解节点方程管网平差程序的开发与应用 摘要：给水管网力计算是以解管段方程、解环方程和解节点方程为基础，对连续性方程、能量方程和压降方程应用近似优化处理方法和数值计算方法进行计算，旨在求解管段流量或节点水压，为管网设计，改扩建及运行管理提供依据。 关键词：节点方程管网平差开发与应用 1引言 给水管网力计算是以解管段方程、解环方程和解节点方程为基础，对连续性方程、能量方程和压降方程应用近似优化处理方法和数值计算方法进行计算，旨在求解管段流量或节点水压，为管网设计，改扩建及运行管理提供依据。 随着供水事业的发展，给水管网的规模不断增大，管段数和环数不断增多。众所周知，传统的解环方程法是在手算基础上发展而成的，计算前需要初分管段流量。对于大型复杂管网，初分流量相当繁琐，人工工作量较大，且初分值不合理会导致迭代算法不收敛。 为此，本文基于解节点方程的算法原理及管网数据结构的特征，研究了正定稀疏矩隈的变带宽紧缩贮存技术，运用FORTRAN语言编制了程序，并结合实例进行了应用和验算。 2解节点方程的有理与方法 2.1节点方程 根据管段压降方程，Hi-Hj=Sijq2ij,将管段流量用水压表示， qij=sign(Hi-Hj)(│Hi-Hj│÷Sij）1/2，代入连续性方程，即得出节点方程， Q+∑sign(Hi-Hj)(│Hi-Hj│÷Sij）1/2=0 式中Qi—i节点的耗水量或水源供水量（即节点流量）； HiHj——i,j节点的水压； Sij——i,j管段的摩阻。 若管网节点数为M，则独立的节点方程数为M-1。 2.2节点方程的线性化 节点方程是以节点压力未知量的非线性方程组，令Cij=1/(Sij│qij│),qij的初值可用程序中所示的经验公式确定，则节点方程可化为，Q+∑Cij(Hi-Hj)=0，这是一个线性方程组，可用迭代法或牛顿法求解，程序中采用的迭代法。 2.3线性方程系数矩阵的存贮 根据管网图形拓扑结构可知，以上线性方程的系数矩阵为对称正定稀疏矩阵，矩阵元素中大部分为0，节点数越多，稀疏性越明显。对于M个节点的管网，矩阵元素共（M-1）2个，按一般矩阵存贮需要（M-1）2个存贮单元。对称矩阵只需要存贮一半元素（上三角或下三角矩阵）即可。对于稀疏矩阵，依照一定次序用一维数组紧缩存贮每行的第一个非零元素到对角线上的元素，再用指标数组存放各对角线元素在一维数组中的位置序号，这种变带宽紧缩方式可以进一步有效地节省存贮单元。 2.4节点方程的计算步骤 ⑴读取数据，按照经验公式计算初分流量，初定管径，计算摩阻；⑵计算初始系数矩阵参数；⑶解线性方程组，求节点点压，利用压差计算管段流量，高速管径及摩阻返回；⑶重新生成系数矩阵；⑷迭代至前后两次管段流量之差在允许精度范围内；⑸进一步计算节点自由水压，管段流速，水头损失等；⑹输出计算结果。 3解节点方程程序的应用 解节点方程的FORTRAN源程序及说明从略。 应用程序前，需绘制计算简图，按要求将节点、管段编号，将基础数据输入文件input.dat 中，结果文件output.dat中。节点编号原则：已知压力节点编号；未知坟力节点编号尽可能与相邻节点编号差值小，以利于紧缩存贮。
给水管网管网平差程序
#include

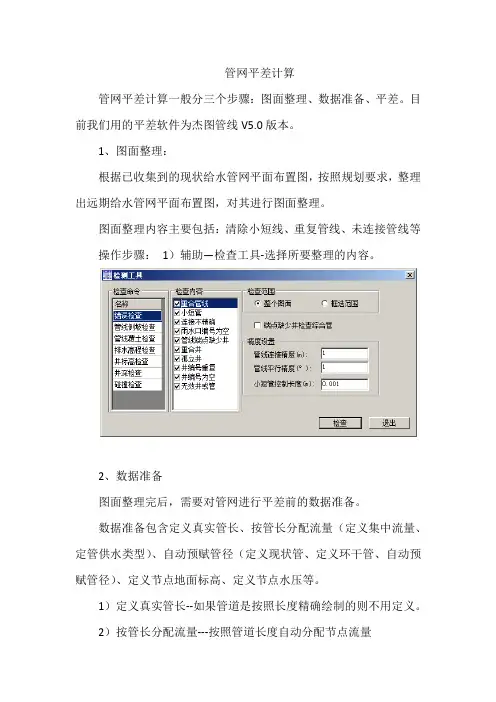

平差经验总结(1)
