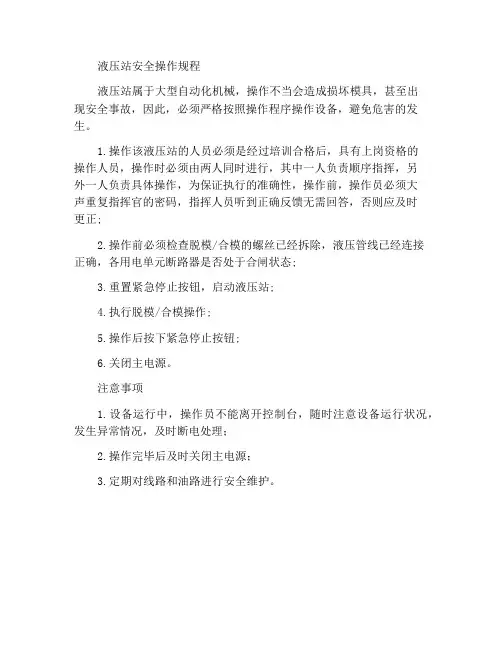

液压站安全操作规程

Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.

简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。

液压站属于大型自动化机械，操作不当会造成损坏模具，甚至出现安全事故，因此在操作该设备时必须严格按照该操作规程使用，避免危害的发生。

1.操作该液压站的人员必须是经过培训合格后，具有上岗资格的操作人员，操作时必须由两人同时进行，其中一人负责顺序指挥，另外一人负责具体操作，为保证执行的准确性，操作人员操作之前必须大声重复指挥人员的口令，指挥人员听到正确反馈无需回答，否则应及时更正;

2.操作前必须检查脱模/合模的螺丝已经拆除，液压管线已经连接正确，各个用电单元的断路器是否处在合闸状态;

3.复位紧急停止按钮，启动液压站;

4.执行脱模/合模的操作;

5.操作完毕按下紧急停止按钮;

6.关闭总电源。

注意事项

1.设备运行中，操作者不能离开操作台，随时注意设备运行状况，发生异常情况，及时断电处理；

2.操作完毕后及时关闭总电源；

3.定期对线路和油路进行安全维护。

这里填写您的企业名字

Name of an enterprise
