助焊剂对焊接影响及常见的不良状况原因分析

助焊剂对焊接影响及常见的不良状况原因分析
助焊剂对焊接影响及常见的不良状况原因分析

助焊剂对焊接的影响及常见的不良状况原因分析:

助焊剂对焊接质量的影响很多,客户经常反映的由助焊剂引起的不良问题,主要有以下几个方面:

(一)、焊后线路板板面残留多、板子脏。

从助焊剂本身来讲,主要原因可能是助焊剂固含量高、不挥发物太多,而这些物质焊后残留在了板面上,从而造成板面残留多,另外从客户工艺及其他方面来分析有以下几个原因:

1.走板速度太快,造成焊接面预热不充分,助焊剂中本来可以挥发的物质未能充分挥发;

2.锡炉温度不够,在经过焊接高温的瞬间助焊剂中相关物质未能充分分解、挥发或升华;

3.锡炉中加了防氧化剂或防氧化油,焊接过程中这些物质沾到焊接面而造成的残留;

4.助焊剂涂敷的量太多,从而不能完全挥发;

5.线路板元件孔太大,在预热和焊接过程中使助焊剂上升到零件面造成残留;

6.有时虽然是使用免清洗助焊剂,但焊完之后仍然会有较明显残留,这可能是因为线路板焊接面本身有预涂松香(树脂)的保护层,这个保护层本来的分布是均匀的,所以在焊接前看不出来板面很脏,但经过焊接区时,这个均匀的涂层被破坏,从而造成板面很脏的状况出现;

7.线路板在设计时,预留过孔太少,造成助焊剂在经过预热及锡液时,造成助焊剂中易挥发物挥发不畅;8.在使用过程中,较长时间未添加稀释剂,造成助焊剂本身的固含量升高;

(二)、上锡效果不好,有焊点吃锡不饱满或部分焊点虚焊及连焊。出现这种状况的原因主要有以下几个方面:

1、助焊剂活性不够,不能充分去除焊盘或元件管脚的氧化物;

2、助焊剂的润湿性能不够,使锡液在焊接面及元件管脚不能完全浸润,造成上锡不好或连焊。

3、使用的是双波峰工艺,第一次过锡时助焊剂中的有效成分已完全分解,在过第二次波峰时助焊剂已起不到去除氧化及浸润的作用;

4、预热温度过高,使活化剂提前激发活性,待过锡波时已没活性,或活性已很弱,因此造成上锡不良;

5、发泡或喷雾不恰当,造成助焊剂的涂布量太少或涂布不均匀,使焊接面不能完全被活化或润湿;

6、焊接面部分位置未沾到助焊剂,造成不能上锡;

7、波峰不平或其他原因造成焊接面区域性没有沾锡。

8、部分焊盘或焊脚氧化特别严重,助焊剂本身的活性不足以去除其氧化膜。

9、线路板在波峰炉中走板方向不对,有较密的成排焊点与锡波方向垂直过锡,造成了连焊。(如图所示)图三,推荐的过板方向

10、锡含量不够,或铜等杂质元素超标,造成锡液熔点(液相线)升高,在同样的温度下流动性变差。

11、手浸锡时操作方法不当,如浸锡时间、浸锡方向把握不当等。

(三)、焊后有腐蚀现象造成元器件、焊盘发绿或焊点发黑。主要原因有以下几个方面:

1、助焊剂中活化物质的活性太强,在焊后未能充分分解,从而造成继续腐蚀。

2、预热不充分(预热温度低,或走板速度快)造成助焊剂残留多,活化物质残留太多。

3、助焊剂残留物或离子态残留本身不易腐蚀,而这些物质发生吸水现象以后所形成的物质会造成腐蚀现象。

4、用了需要清洗的活性极强的助焊剂,但是焊完后未清洗或未及时清洗。

(四)、焊后板面漏电(绝缘性能不好),主要原因有以下几个方面:

1、焊后助焊剂残留太多,而助焊剂本身的绝缘阻抗不够。

2、助焊剂焊后在板面上呈离子状残留,而这些离子残留吸水造成导电。

3、线路板设计不合理,布线太近,经过高温焊接或高压冲击后造成漏电现象。

4、线路板阻焊膜本身质量不好,经过高温焊接后绝缘阻抗能力下降,造成漏电现象。

(五)、焊接时飞溅,焊后板面有锡珠。造成这种状况的原因有以下几个方面:

1、助焊剂中的水份含量较大或超标,在经过预热时未能充分挥发;

2、助焊剂中有高沸点物质或不易挥发物,经预热时不能充分挥发;

3、预热温度偏低,助焊剂中溶剂部分未完全挥发;

4、走板速度太快未达到预热效果;

5、链条倾角过小,锡液与焊接面接触时中间有气泡,气泡爆裂后产生锡珠;

6、助焊剂涂布的量太大,多余助焊剂未能完全流走或未能完全挥发;

7、手浸锡时操作方法不当,线路板焊接面垂直浸入锡液,造成锡暴现象,有大量飞溅同时产生锡珠。(如下示意图所示)

图四,推荐的手浸锡方法

8、工作环境潮湿线路板过完预热区后,即刻吸湿造成板面湿度过大,以致过锡时产生飞溅及锡珠;

9、线路板焊接面的零件脚太密集,而过孔或贯穿孔设计不合理,造成焊接面与锡液间的排气不畅,从而引起飞溅及锡珠。

(六)、焊后线路板板面绿油(阻焊膜)起泡

1、线路板本身绿油质量不好,所能承受的温度极限值偏低,经过焊接高温时出现起泡等现象;

2、助焊剂中添加了能够破坏阻焊膜的一些添加剂;

3、在焊接时锡液温度或预热温度过高,超出了线路板阻焊膜所能承受的温度范围,造成绿油起泡。

4、在焊接过程中出现不良后,又重复进行焊接,焊接次数过多同样会造成线路板板面绿油起泡等不良状况的产生。

5、手浸锡操作时,线路板焊接面在锡液表面停留时间过长,一般时间在2-3秒左右,如果时间太长,同样会造成这种不良状况的出现。

七、如何选择适当的助焊剂:

这一部分主要写给软钎焊料的使用者,但作用软钎焊料生产厂家,如果我们能够了解客人的选择要求,那么在产品的推广过程中就会少走一些弯路,同时可以帮助客户做好助焊剂的选择工作。

针对使用者来讲,选择助焊剂并不是越贵越好,更不是知名厂家生产的就一定好,关键问题是“要选择适合自身产品特性及工艺特点的助焊剂”,根据多年推广助焊剂的经验,针对助焊剂的选择问题,总结了以下几

点经验供业内外人仕参考:

1、结合产品选择助焊剂。

自身产品的档次及产品本身的特点,是选择助焊剂时首先考虑的条件,高档次的产品如电脑主板、板卡等电脑周边产品及其他主机板或高精度产品,一般选择高档次免清洗助焊剂,也有少数客户用清洗型助焊剂焊后再进行清洗,有用溶剂清洗型也有用水清洗型助焊剂。

此类高档次产品,无论是选择免清洗助焊剂还是清洗型助焊剂,首先都要保证焊后的可靠性,因为在板材状况比较好时,一般助焊剂的上锡是没有太大问题的,而残留物或残留离子的存在,则是产品内在的最大隐患。我们建议此类产品选择高档免清洗助焊剂,此类焊剂活性适中,焊后残留极少,离子状况残留能控制在μgNacl/cm2左右,大大加强了焊后产品的可靠性。

如果对免清洗焊剂不是很放心,也可以选择清洗型焊剂,焊后进行清洗这是目前在电子装联中最可靠的一种;如果需要选择清洗型焊剂,为推动环保事业,我们建议客户选择水清洗焊剂,此类焊剂焊接效果好,焊后易清洗,清洗后的高可靠性让客人更加放心。

中档次产品最好能够选择不含卤素的或含卤素很少的低固含量免清洗助焊剂,如高档电话机、CD机的主板等,选择此类焊剂,焊后板面光洁、残留较少,不含卤素或很少的卤素基本可保证焊后的电气性能,一般不会造成漏电或电信号干扰等问题。

较低档次的电子产品,一般来讲板材较差,多为单面裸铜板或预涂层板,如果选择高档免清洗无残留助焊剂,焊接效果可能较差,另外,可能会因为破坏了板面原有的涂层而造成泛白的现象产生。这种情况下我们建议选择活性较强的松香型助焊剂,虽然焊后板面残留较多,但是上锡效果及可靠性都能得到保证。

目前,在线材、变压器、线圈及小型片式(SMD)变压器等元件管脚镀锡时,多数客户选用免清洗助焊剂,在客户提出免清洗的要求后,我们多推荐免清洗无残留含松香型助焊剂,此类焊剂活性适中,上锡效果好,焊后无残留,不会对元件管脚造成再腐蚀,另外焊点光亮平滑,且有良好的润湿性,能达到大多数客户所希望的焊锡“爬升”的效果。

总而言之,结合产品选择助焊剂,就是要充分了解自身产品特点,包括产品的档次、线路板的情况、元件管脚的情况等几个方面进行综合考虑,然后选择适合自身产品的助焊剂。

2、结合自己客户的要求选择助焊剂。

多数厂商在选择焊剂时会提出客户的要求,特别是电子产品代工厂或OEM贴牌工厂,其客户在这方面的要求或考核更为严格,有些厂商自己生产起来达不到要求或有一定的难度,可是把这个产品外发至代工厂后,却提出同样的或更高条件的要求。常见的客户要求有以下几个方面:

(1)、焊点上锡饱满。这是90%以上的客人会提出来的要求,焊点要上锡饱满就必须选用活性适当、润湿性能较好的助焊剂。

(2)、板面无残留或泛白现象。面对客户这样的要求,多数厂商会选择免清洗助焊剂,如果确因板材问题造成焊后泛白,可选用焊后清洗的办法来解决。

(3)、焊点光亮。63/37锡条焊出来的焊点正常情况下都是比较光亮的,如果锡的含量偏低或杂质超标,相对来讲焊点就没有那么光亮了;一般的助焊剂不会对焊点造成消光的效果,除非是消光型助焊剂;松香型助焊剂比不含松香的助焊剂焊点相对要光亮些,如果在助焊剂中添加了使焊点光亮的成份,则焊后焊点会更加光亮。

(4)、无锡珠、连焊或虚焊、漏焊等不良状况。这些状况在电子焊接中是比较典型的不良,一般厂商会对此进行比较严格的检测与控制,学过品质管理的人都知道这样一句口号“好的产品是做出来的而不是检验出来的”,这句话告诉我们,如果能在焊接过程当中控制不良状况的产生,将比做好之后再修复要重要的多。要在生产中保证好的品质,正确选择助焊剂是重要的,因为我们在上面已经有过分析,这些不良的产生都有可能和助焊剂有关系。因此,选择活性适当、润湿性能较好的助焊剂,再加上良好的工艺做配合,是避免这些不良的基本因素。

(5)、无漏电等电性能不良。如果客户有这样的要求,就尽量不要选择活性很强的或卤素含量较高的助焊剂,如果板材状况不好必须用这样的焊剂,我们可以通过清洗的办法进行解决,如果因为清洗的成本或考

虑到环保要求,在产品及其他条件许可的情况下,选择水清洗助焊剂也是一个很好的办法。

以上主要以电子装联加工型企业为例进行的探讨,此类厂商的成品就是加工完成的线路板,而没有装成成品机,所以,这时客人能够直接对焊点进行检验;如果焊接完成后还要进行成品组装的厂商,其客人很少会打开机壳去检验焊接情况,而这个时候,我们厂商自己内部应该自觉地加强品质管控,焊接后的组装工序,可用客户以上的要求,来要求自已的上制程——焊接制程,因为我们都知道“下制程是上制程的客户”,只有时时刻刻、一点一滴不断加强,我们的产品品质才能够不断进步与提升。

3、根据设备及工艺状况选择助焊剂。

设备状况如何,决定了焊接工艺的状况,而工艺状况是选择助焊剂的关键环节;举个简单的例子,如果是喷雾的波峰炉选择松香型助焊剂,可能就是不合适的,因为较高的固态物在较短的时间内,就有可能堵塞喷雾器的喷嘴;如果是发泡的波峰焊选择了只能适有于喷雾的助焊剂,可能发泡效果就没有那么好了。根据设备及工艺状况选择助焊剂有以下几个方面:

(1)、手动锡炉。

手动锡炉在焊接时,助焊剂有发泡和不发泡两种情况,在大规模生产时很少有见到手动喷雾的情况。在不发泡时,可以选择的助焊剂范围较宽;有发泡工艺时,我们要选择发泡效果较好的助焊剂,无论是手动还是自动焊接,我们对发泡较好的标准都是一样的,第一:发出的泡要尽量细小,不要太大颗;第二:发出的泡沫要大小均匀;第三:发泡尽量要持久些。

因为手动锡炉没有预热过程,有些不含松香的免清洗无残留助焊剂,我们一般不向客户推荐,使用这样的助焊剂有造成锡珠及其他的不良产生可能;如果客户一定要坚持使用此类助焊剂,我们建议还是试用后再确定。

(2)、发泡波峰焊炉。

发泡波峰炉一定要选择发泡型助焊剂,目前除松香型焊剂发泡效果较好外,免清洗无残留及免清洗低残留助焊剂的发泡问题早已解决,至于发泡好坏的标准上面已经有了论述。

(3)、喷雾波峰焊炉。

喷雾波峰炉除松香含量较高的助焊剂外,可供选择的助焊剂种类较多,如果能够选择不含松香的免清洗助焊剂效果会更好。目前,有些免清洗助焊剂既可以发泡也可以喷雾,针对这样的工艺选择助焊剂将不会有太大问题。

(4)、双波峰焊炉。

双波峰焊炉主要用于生产贴片与插件混装的线路板,此时,线路板焊接面需要经过前后两个波峰;第一个波峰较高(也叫高波或乱流波),主要作用是焊接,使元件初步固定;第二个波峰相对较平(也叫平波或整流波),主要是对焊点进行整形。在这个过程中,经常碰到的问题是,助焊剂在经过第一个波峰时,其中的活化剂或润湿剂等都已经充分分解,因此在过第二波峰时,其实助焊剂已经起不到作用了,此时极易出现连焊、拉尖等不良状况。为了解决这种状况,我们建议客户使用固含量稍高,活化剂及润湿剂能够经受高温的助焊剂;同时助焊剂生产厂家为解决这样的问题,往往在助焊剂中添加复配的活化剂及润湿剂,以使助焊剂能够经受不同的温度段,在经过第一波的焊接后仍然能发挥其助焊的作用。

八、未来助焊剂的发展趋势:

未来助焊剂的发展趋势,用两个字来概括其中心思想就是——“环保”。免清洗助焊剂的发展其实也是环保的趋动,从焊后板面较多的松香残留,到焊后用溶剂清洗,然后再到免清洗就是一个日益环保的发展历程,水洗助焊剂只不过是发展到了溶剂清洗过程中的一个产物而已。

怎样才能更环保?怎样才能符合更高标准的环保要求?使用无铅焊料只是焊接过程中焊料的环保,助焊剂同样也需要环保,助焊剂未来的发展,其环保意义的概念有以下三个方面:

第一:助焊剂本身是环保的。包括它的溶剂及其他添加剂都不应该对人体及其使用环境造成污染与影响;第二:助焊剂焊后在焊接面的残留是环保的。前文已有论述,无论任何助焊剂,完全没有残留是不可能的,在这种情况下,尽量把残留量降低;同时残留物质最好是稳定的、对板面及环境无影响的物质。

第三:助焊剂在焊接过程中所分解出的烟雾或其他物质不能破坏大气与水,对环境的影响尽量小,对人体不能有太大的刺激与影响。

未来助焊剂发展的趋势是越来越环保,这是我们每个软钎焊料生产厂家及研发人员的心愿!也是我们每年投入大量人力、物力不断研发“免清洗助焊剂”、“水基助焊剂”、“无铅助焊剂”等环保新产品的始动力!!衷心期望我们的努力能得到业内外人仕的大力支持,让我们携手并进,共同迈向一个绿色的环保时代!!

本文针对软针焊行业助焊剂作用、原理、组分、性能等多个方面,做了一次全分析,其实这篇文章开始动笔是在两年前了,但一直未能全部写完,一方面是怕自己知识浅薄,草草写来不尽正确或写不全面;另一方面是工作一直较忙,近来辗转从广东来到江苏,工作之余稍有空闲,将两年前的东西拿出来重新整理,然后才有了这篇东西。因本人知识局限,本文中可能有常识性或观点性的错误,请业内外专家学者多多批评指正,不吝赐教!另在本文写作过程中,承蒙天津市瑞星高新技术发展公司高级工程师张建辉先生的大力支持与关照,在此深表感谢!

焊接过程中容易出现的问题及产生原因

焊接过程中易出现的问题及原因分析; 焊接缺陷所谓焊接缺陷,就是使焊接接头金属性能变坏。手工电弧焊在压力容器的焊接过程中,容易出现的缺陷有有尺寸偏差、咬边、气孔、未焊透、夹渣、裂纹、焊瘤等。在知道其产生原因后,我们找出了相应的方法,尽量减少这些缺陷所带来的危害。 尺寸偏差 焊缝宽度、余高、焊脚尺寸等焊缝尺寸过大或过小。 产生原因:焊条直径及焊接规范选择不当;坡口设计不当;运条手势不良。 危害:尺寸过小,强度降低;尺寸过大,应力集中,疲劳强度降低 防止措施:正确选用焊接规范,良好运条。 咬边 由于焊接参数选择不当,或操作方法不正确,沿焊趾的母材部位产生的沟槽或凹陷。 产生咬边的原因:操作方法不当,焊接规范选择不正确,如焊接电流太大、电弧过长、运条方式和角度不当、坡口两侧停留时间太长或太短均有产生咬边的可能。 咬边的危害:咬边将减少母材的有效截面积、在咬边处可能引起应力集中、特别是低合金高强钢的焊接,咬边的边缘组织被淬硬,易引起裂纹。防止措施:正确选用焊接规范,不要使用过大的焊接电流,要采用短弧焊,坡口两边运条稍慢、焊缝中间稍快,焊条角度要正确。气孔 气孔产生原因:焊件表面氧化物、锈蚀、污染未清理;焊条吸潮;焊接电流过小,电弧过长,焊速太快;药皮保护效果不佳,操作手势不良。危害:减小焊缝有效截面,降低接头致密性,减小接头承载能力和疲劳强度。 防止措施1、清除焊丝,工作坡口及其附近表面的油污、铁锈、水分和杂物。2、采用碱性焊条、焊剂,并彻底烘干。3、采用直流反接并用短电弧施焊。4、焊前预热,减缓冷却速度。5、用偏强的规范施焊。 未焊透 产生原因:坡口、间隙设计不良;焊条角度不正确,操作手势不良;热输入不足,电流过小,焊速太快;坡口焊渣、氧化物未清除。 危害:形成尖锐的缺口,造成应力集中,严重影响接头的强度、疲劳强度等。 防止未焊透的措施:加大焊接电流,加焊盖面焊缝。 夹渣 产生原因:焊件表面氧化物,层间熔渣没有清除干净;焊接电流过小,焊速太快;坡口设计不当;焊道熔敷顺序不当;操作手势不良。 危害:减小焊缝有效截面,江都接头强度,冲击韧性等。 防止夹渣的措施1、极高焊接操作技术,焊接过程中始终要保持熔池清晰、熔渣与业态金属良好分离。2、彻底清理坡口及两侧的油污、氧化物等。3、按焊接工艺规程正确选择焊接规

助焊剂对焊接影响及常见的不良状况原因分析

助焊剂对焊接的影响及常见的不良状况原因分析: 助焊剂对焊接质量的影响很多,客户经常反映的由助焊剂引起的不良问题,主要有以下几个方面: (一)、焊后线路板板面残留多、板子脏。 从助焊剂本身来讲,主要原因可能是助焊剂固含量高、不挥发物太多,而这些物质焊后残留在了板面上,从而造成板面残留多,另外从客户工艺及其他方面来分析有以下几个原因: 1.走板速度太快,造成焊接面预热不充分,助焊剂中本来可以挥发的物质未能充分挥发; 2.锡炉温度不够,在经过焊接高温的瞬间助焊剂中相关物质未能充分分解、挥发或升华; 3.锡炉中加了防氧化剂或防氧化油,焊接过程中这些物质沾到焊接面而造成的残留; 4.助焊剂涂敷的量太多,从而不能完全挥发; 5.线路板元件孔太大,在预热和焊接过程中使助焊剂上升到零件面造成残留; 6.有时虽然是使用免清洗助焊剂,但焊完之后仍然会有较明显残留,这可能是因为线路板焊接面本身有预涂松香(树脂)的保护层,这个保护层本来的分布是均匀的,所以在焊接前看不出来板面很脏,但经过焊接区时,这个均匀的涂层被破坏,从而造成板面很脏的状况出现; 7.线路板在设计时,预留过孔太少,造成助焊剂在经过预热及锡液时,造成助焊剂中易挥发物挥发不畅;8.在使用过程中,较长时间未添加稀释剂,造成助焊剂本身的固含量升高; (二)、上锡效果不好,有焊点吃锡不饱满或部分焊点虚焊及连焊。出现这种状况的原因主要有以下几个方面: 1、助焊剂活性不够,不能充分去除焊盘或元件管脚的氧化物; 2、助焊剂的润湿性能不够,使锡液在焊接面及元件管脚不能完全浸润,造成上锡不好或连焊。 3、使用的是双波峰工艺,第一次过锡时助焊剂中的有效成分已完全分解,在过第二次波峰时助焊剂已起不到去除氧化及浸润的作用; 4、预热温度过高,使活化剂提前激发活性,待过锡波时已没活性,或活性已很弱,因此造成上锡不良; 5、发泡或喷雾不恰当,造成助焊剂的涂布量太少或涂布不均匀,使焊接面不能完全被活化或润湿; 6、焊接面部分位置未沾到助焊剂,造成不能上锡; 7、波峰不平或其他原因造成焊接面区域性没有沾锡。 8、部分焊盘或焊脚氧化特别严重,助焊剂本身的活性不足以去除其氧化膜。 9、线路板在波峰炉中走板方向不对,有较密的成排焊点与锡波方向垂直过锡,造成了连焊。(如图所示)图三,推荐的过板方向 10、锡含量不够,或铜等杂质元素超标,造成锡液熔点(液相线)升高,在同样的温度下流动性变差。 11、手浸锡时操作方法不当,如浸锡时间、浸锡方向把握不当等。 (三)、焊后有腐蚀现象造成元器件、焊盘发绿或焊点发黑。主要原因有以下几个方面: 1、助焊剂中活化物质的活性太强,在焊后未能充分分解,从而造成继续腐蚀。 2、预热不充分(预热温度低,或走板速度快)造成助焊剂残留多,活化物质残留太多。 3、助焊剂残留物或离子态残留本身不易腐蚀,而这些物质发生吸水现象以后所形成的物质会造成腐蚀现象。

管桩断裂原因分析及处理方法

高强预应力空心管桩断裂原因分析及处理方法 辽宁省营口市紧邻渤海,属辽河冲积平原,地下水位较浅,挖深0.9m即遇到丰富地下富存水。地表以下12m深度范围内的土质均是粉质粘土(淤泥),土体渗透系数低,土方开挖前需提前两周采取轻型井点降水才能使拟开挖基坑具备开挖条件。若场地条件具备,土方开挖一般均按1:1.5进行自然放坡。超过5层的建筑物,其基础形式基本上都是采用高强混凝土预应力空心管桩(PHC),有效桩长一般则在12~18m之间(太和小区、欢心小区),局部地区有效桩长能达到30m(营东大厦)。 高强混凝土预应力空心管桩(PHC)静压施工完成后,须进行低应变动测检验其桩身完整性;检测合格时,始准施工进行下一道工序。通常情况下,在低应变动测检验时其桩身接桩部位能测出存在质量缺陷,这一表象无妨。用肉眼尚不能识别的微裂缝在低应变动测时亦能测出缺陷存在,但裂缝宽度小于0.2mm的裂缝不会影响到桩体质量及结构安全。这种裂缝一般都分布在桩长中间1/3区段;这是由于桩节过长,若吊点选择不当或运输过程中受到较大震动而因自身重量过大导致的。现就我单位在施的部分工程管桩经低应变动测时检查出的质量问题及处理思路作以简要总结: 一、管桩断裂的原因分析及预防措施 1、预制管桩断裂的原因分析 (1)、堆放方式不合理导致断桩 在预制厂,从蒸养室出来的管桩需在堆放区实施分类堆放,若堆放支承点选择的不合理就极易导致管桩的桩身出现微裂缝。 (2)、出厂强度不足造成的断裂 高强预应力混凝土空心管桩(PHC)的混凝土设计强度为C80,管桩混凝土养护一般均采取蒸养方式进行。有时候,管桩出厂时的混凝土强度会与设计强度存在些许偏差,在场内堆放、出厂运输过程中可能会因存在的震动而导致管桩桩身出现微裂缝。 (3)、吊装过程中发生断裂 管桩在装卸车时需采取“二点吊法”,要求吊点距离桩端0.207L位置且吊绳与桩体的夹角不得小于45度。为节省运输成本,虽然装卸车时采取的也是二点吊法,但吊点是选在了桩端;当单根管桩较长时,受自重较大的影响就有可能在管桩桩身的中部产生微裂缝。 (4)、施工方法选择不当造成断裂

综述焊接接头断裂形式及断口特征

综述焊接接头断裂形式及 断口特征 姓名: XXXXXXXXX 学号: 03080222 系别:数控与材料工程系 专业:焊接技术及自动化 学制:三年制 指导教师: XXXXXXXXXXXX

综述焊接接头断裂形式及断口特征 摘要 焊接接头由焊缝、熔合区和热影响区三部分组成。熔池金属在经历一系列化学冶金反应后,随着热源远离温度迅速下降,凝固后成为牢固的焊缝,并在继续冷却中发生固态相变熔合区和热影响区在焊接热源的作用下,也将发生不同的组织变化。很多焊接缺陷如气孔、夹杂裂纹等都是在上述过程中产生,因此了解接头组织与性能变化的规律,对于控制焊接质量、防止焊接缺陷有重要的意义。 焊接结构在较低的温度下工作可能导致焊接结构的低温脆断。焊接接头中又不可避免的存在应力集中和残余应力,在反复的交变应力作用下会发生疲劳断裂。本文通过对焊接接头的分析分别从宏观和微观的角度阐述了焊接接头的断裂形式和断口特征。 关键词 残余应力、应力集中、断口特征、疲劳断裂、脆性断裂

目录 引言 (4) 第一章焊接接头的基本理论 (5) 第一节焊接接头的基础知识 (5) 1.1焊接接头的组成 (5) 1.2焊接接头的基本形式 (5) 第二节电弧焊接头的工作应力 (6) 2.1应力集中的概念 (6) 2.2产生应力集中的原因 (6) 第二章焊接结构的断裂控制与失效分析 (7) 第一节焊接接头的断裂形式 (7) 1.1断裂形式的分类 (7) 1.2焊接接头的疲劳断裂 (7) 1.3焊接接头的脆性断裂 (7) 第二节焊接结构断裂控制与失效分析 (8) 2.1焊接结构的完整性与不完整性 (8) 2.2焊接结构断裂的控制 (8) 2.3焊接结构断裂控制设计 (9) 2.4焊接结构断裂失效分析 (9) 第三章焊接接头的组织与性能 (14) 第一节焊接熔合区的特征 (14) 1.1熔合区形成的原因 (14) 第二节焊接热影响区 (14) 2.1焊接热影响区热循环的特点 (14) 2.2焊接热影响区的组织分布特征及性能 (15) 第四章焊接接头断口特征 (16) 第一节焊接接头疲劳断裂的断口分析 (16)

焊缝内部和外部常见的缺陷分析

焊缝内部和外部常见的缺陷分析 焊缝缺陷的种类很多,在焊缝内部和外部常见的缺陷可归纳为以下几种: 一、焊缝尺寸不合要求 焊波粗、外形高低不平、焊缝加强高度过低或过高、焊波宽度不一及角焊缝单边或下陷量过大等均为焊缝尺寸不合要求,其原因是: 焊件坡口角度不当或装配间隙不均匀。 焊接电流过大或过小,焊接规范选用不当。 运条速度不均匀,焊条(或焊把)角度不当。 二、裂纹 裂纹端部形状尖锐,应力集中严重,对承受交变和冲击载荷、静拉力影响较大,是焊缝中最危险的缺陷。按起产生的原因可分为冷裂纹、热裂纹和再热裂纹等。 (冷裂纹)指在200℃以下产生的裂纹,它与氢有密切的关系,其产生的主要原因是: 对大厚工件选用预热温度和焊后缓冷措施不合适。 焊材选用不合适。 焊接接头刚性大,工艺不合理。 焊缝及其附近产生脆硬组织。 焊接规范选择不当。 (热裂纹)指在300℃以上产生的裂纹(主要是凝固裂纹),其产生的主要原因是: 成分的影响。焊接纯奥氏体钢、某些高镍合金钢和有色金属时易出现。 焊缝中含有较多的硫等有害杂质元素。 焊接条件及接头形状选择不当。 (再热裂纹)即消除应力退火裂纹。指在高强度的焊接区,由于焊后热处理或高温下使用,在热影响区产生的晶间裂纹,其产生的主要原因是: 消除应力退火的热处理条件不当。 合金成分的影响。如铬钼钒硼等元素具有增大再热裂纹的倾向。 焊材、焊接规范选择不当。 结构设计不合理造成大的应力集中。 三、气孔 在焊接过程中,因气体来不及及时逸出而在焊缝金属内部或表面所形成的空穴,其产生的原因是: 焊条、焊剂烘干不够。 焊接工艺不够稳定,电弧电压偏高,电弧过长,焊速过快和电流过小。 填充金属和母材表面油、锈等未清除干净。 未采用后退法熔化引弧点。 预热温度过低。

焊接不良原因及处理方法

CO2气体保护焊的焊接缺陷产生的原因及防止方法 A、焊缝金属裂纹 1、焊缝深宽比太大;焊道太窄(特别是角焊缝和底层焊道) 1、增大电弧电压或减小焊接电流,以加宽焊道而减小熔深;减慢行走速度,以加大焊道的横截面。 2、焊缝末端处的弧坑冷却过快 2、采用衰减控制以减小冷却速度;适 当地填充弧坑;在完成焊缝的顶部采 用分段退焊技术,一直到焊缝结束。 3、焊丝或工件表面不清洁 (有油、锈、漆等) 3、焊前仔细清理 4、焊缝中含C、S量高而Mn量低 4、检查工件和焊丝的化学成分,更换合格材料 5、多层焊的第一道焊缝过薄 5、增加焊道厚度 B、夹渣 1、采用多道焊短路电弧(熔焊渣型夹杂物) 1、在焊接后续焊道之前,清除掉焊缝边上的渣壳 2、高的行走速度(氧化膜型夹杂物) 2、减小行走速度;采用含脱氧剂较高的焊丝;提高电弧电压 C、气孔 1、保护气体覆盖不足;有风 1、增加保护气体流量,排除焊缝区的全部空气;减小保护气体的流量,以防止卷入空气;清除气体喷嘴内的飞 溅;避免周边环境的空气流过大,破 坏气体保护;降低焊接速度;减小喷嘴到工件的距离;焊接结束时应在熔池凝固之后移开焊枪喷嘴。 2、焊丝的污染 2、采用清洁而干燥的焊丝;清除焊丝 在送丝装置中或导丝管中黏附上的润滑剂。 3、工件的污染 3、在焊接之前,清除工件表面上的全部油脂、锈、油漆和尘土;采用含脱氧剂的焊丝 4、电弧电压太高 4、减小电弧电压 5、 5、喷嘴与工件距离太大 5、减小焊丝的伸出长度 6、6、气体纯度不良 6、更换气体或采用脱水措施 7、气体减压阀冻结而不能供气 7、应串接气瓶加热器 8、喷嘴被焊接飞溅堵塞 8、仔细清除附着在喷嘴内壁的飞溅物 9、输气管路堵塞 9、检查气路有无堵塞和弯折处 D、咬边 1、焊接速度太高 1、减慢焊接速度 2、电弧电压太高 2、降低电压 3、电流过大 3、降低送丝速度 4、停留时间不足 4、增加在熔池边缘的停留时间 5、焊枪角度不正确 5、改变焊枪角度,使电弧力推动金属流动 E、未熔合 1、焊缝区表面有氧化膜或锈皮 1、在焊接之前,清理全部坡口面和焊缝区表面上的轧制氧化皮或杂质

自动焊接的不良原因及对策

自動焊接的不良原因及對策 第一節吃錫不良(POOR WETTING) 其現象為線路的表面有部份未沾到錫,原因為: 1.表面附有油脂、雜質等,可以溶劑洗淨 2.基板制造過程時的打磨粒子遺留在線路表面,此為印刷電路板制 造廠家的問題。 3.SILCON OIL,一般脫模劑及潤滑油中含有此種油類,很不容易被 完全清洗干淨,所以在電子零件的制造過程中,應盡量避免化學品含SILICON OIL者。焊錫爐中所用的氧化防止油也須留意不是此類的油。 4.由於貯存時間、環境或制造不當,基板或零件的錫面氧化及銅面 晦暗情形嚴重。換用助焊劑通常無法解決此問題,重焊一次將有助於吃錫效果。 5.助焊劑使用條件調整不當,如發泡所需的空氣壓力及高度等。比 重亦是很重要的因素之一,因為線路表面助焊劑分佈數量的多寡受比重所影響。檢查比重亦可排除因標簽貼錯,貯存條件不良等原因而致誤用不當助焊劑的可能性。 6.焊錫時間或溫度不夠。一般焊錫的操作溫度應較其溶點溫度高 55~80℃。 7.不適合之零件端子材料,檢查零件,使得端子清潔,浸沾良好。 8.預熱溫度不夠,可調整預熱溫度,使基板零件側表面溫度達到要 求之溫度約90℃~110℃。 9.焊錫中雜質成份太多,不符合要求,可按時測量焊旬錫中之雜質, 若不合規定超過標准,則更換合標准之焊錫。

第二節NG退錫(DE-WETTI) 多發生於鍍錫鉛基板,與吃錫不良的情形相似;但在於線路表面與錫波脫離時,大部份已沾附在其上的焊錫又拉回到錫爐中,所以情況較吃錫不良嚴重,重焊一次不一定能改善。原因是基板制造工廠在鍍錫鉛前未將表面清洗干淨,此時可將不良之基板送回工廠重新處理。 第三節冷焊或焊點不光滑(CCLD SOLDER OR DISTURBED SOLDERING) 此情況可被列為焊點不均勻的一種,發生於基板脫離錫波正在凝固時,零件受外力影響移動而形成的焊點。 保持基板在焊錫過後的傳送動作平穩,例如加強零件的固定,注意零件線腳方向等;總之,待焊錫的基板午到足夠的冷卻后再移動,可避免此一問題的發生,解決的辦法為再過一次錫波。 至於冷焊,錫溫太高或太低都有可能造成此情形。 第四節焊點裂痕(CRACK SOLDERING) 造成的原因為基板,貫穿孔及焊點中零件腳等熱膨脹收縮系數方面配合不當,可以說實際上不算是焊錫的問題,而是牽涉到線路及零件設計時,材料及尺寸在熱方面的配合。 另基板裝配品的碰撞、重疊也是主因之一。因此,基板裝配品皆不可碰撞、重疊、堆積;又,用切斷機剪切線腳更是主要殺手,對策是采用自動插件機或事先剪腳或購買不必再剪腳的的尺寸的零件。 第五節錫量過多(EXCESS SOLDER) 過大的焊點對電流的流通並無幫助,但對焊點的強度則有不良影響,形成的原因為:

焊接缺陷原因分析

常见焊接缺陷及防止措施 (一) 未焊透 【1】产生原因: (1)由于坡口角度小,钝边过大,装配间隙小或错口;所选用的焊条直径过大,使熔敷金属送不到根部。 (2)焊接电源小,远条角度不当或焊接电弧偏向坡口一侧;气焊时,火焰能率过小或焊速过快。 (3)由于操作不当,使熔敷金属未能送到预定位置,号者未能击穿形成尺寸一定的熔孔。(4)用碱性低氢型焊条作打底焊时,在平焊接头部位也容易产生未焊透。主要是由于接头时熔池溢度低,或采用一点法以及操作不当引起的。 【2】防止措施: (1)选择合适的坡口角度,装配间隙及钝边尺寸并防止错口。 (2)选择合适的焊接电源,焊条直径,运条角度应适当;气焊时选择合适的火焰能率。如果焊条药皮厚度不均产生偏弧时,应及时更换。 (3)掌握正确的焊接操作方法,对手工电弧焊的运条和气焊,氩弧焊丝的送进应稳,准确,熟练地击穿尺寸适宜的熔孔,应把熔敷金属送至坡口根部。 (4)用碱性低氢型焊条焊接16MN尺寸钢试板,在平焊接关时,应距离焊缝收尾弧?10~15MM的焊缝金属上引弧;便于使接头处得到预热。当焊到接头部位时,将焊条轻轻向下一压,听到击穿的声音之后再灭弧,这样可消除接头处的未焊透。如果将接头处铲成缓坡状,效果更好。 (二) 未熔合 【1】产生原因: (1)手工电弧焊时,由于运条角度不当或产生偏弧,电弧不能良好地加热坡口两侧金属,导致坡口面金属未能充分熔化。 (2)在焊接时由于上侧坡口金属熔化后产生下坠,影响下侧坡口面金属的加热熔化,造成“冷接”。 (3)横接操作时,在上、下坡口面击穿顺序不对,未能先击穿下坡口后击穿上坡口,或者在上、下坡口面上击穿熔孔位置未能错开一定的距离,使上坡口熔化金属下坠产生粘接,造成未熔合。 (4)气悍时火焰能率小,氩弧焊时电弧两侧坡口的加热不均,或者坡口面存在污物等。【2】防止措施: (1)选择适宜的运条角度,焊接电弧偏弧时应及时更换焊条。 (2)操作时注意观察坡口两侧金属熔化情况,使之熔合良好。 (3)横焊操作时,掌握好上、下坡口面的击穿顺序和保持适宜的熔孔位置和尺寸大小,气焊和氩弧悍时,焊丝的送进应熟练地从熔孔上坡口拉到下坡口。 (三) 焊瘤 【1】产生原因: (1)由于钝边薄,间隙大,击穿熔孔尺寸大。 (2)由于焊接电流过大击穿焊接时电弧燃烧,加热时间过长,造成熔池温度增高,溶池体积增大,液态金属因自身重力作用下坠而形成烛瘤,焊瘤大多存在于平焊、立焊速度过慢等。【2】防止措施: (1)选择适宜的钝边尺寸和装配间隙,控制熔孔大小并均匀一致,一般熔孔直径为0.8~1.25

波峰焊常见焊接缺陷原因分析及预防对策

波峰焊常见焊接缺陷原因分析及预防对策 A、焊料不足:焊点干瘪/不完整/有空洞,插装孔及导通孔焊料不饱满,焊料未爬到元件面的焊盘上 原因:a) P CB 预热和焊接温度过高,使焊料的黏度过低; b) 插装孔的孔径过大,焊料从孔中流岀; c) 插装元件细引线大焊盘,焊料被拉到焊盘上,使焊点干瘪; d) 金属化孔质量差或阻焊剂流入孔中; e) PCB 爬坡角度偏小,不利于焊剂排气。 对策:a) 预热温度90-130 C,元件较多时取上限,锡波温度250+/-5 C,焊接时间3?5S。 b) 插装孔的孔径比引脚直径大0.15?0.4m m,细引线取下限,粗引线取上线。 c) 焊盘尺寸与引脚直径应匹配,要有利于形成弯月面; d) 反映给PCB加工厂,提高加工质量; e) PCB的爬坡角度为3?7Co B、焊料过多:元件焊端和引脚有过多的焊料包围,润湿角大于90 原因:a) 焊接温度过低或传送带速度过快,使熔融焊料的黏度过大; b) PCB 预热温度过低,焊接时元件与PCB 吸热,使实际焊接温度降低; c) 助焊剂的活性差或比重过小; d) 焊盘、插装孔或引脚可焊性差,不能充分浸润,产生的气泡裹在焊点中; e) 焊料中锡的比例减少,或焊料中杂质Cu的成份高,使焊料黏度增加、流动性变差。 f) 焊料残渣太多。 对策:a) 锡波温度250+/-5 C,焊接时间3?5S。 b) 根据PCB 尺寸、板层、元件多少、有无贴装元件等设置预热温度,PCB 底面温度在90-130o c) 更换焊剂或调整适当的比例; d) 提高PCB 板的加工质量,元器件先到先用,不要存放在潮湿的环境中; e) 锡的比例<61.4%时,可适量添加一些纯锡,杂质过高时应更换焊料; f) 每天结束工作时应清理残渣。 C、焊点桥接或短路 原因:a) PCB设计不合理,焊盘间距过窄; b) 插装元件引脚不规则或插装歪斜,焊接前引脚之间已经接近或已经碰上; c) PCB 预热温度过低,焊接时元件与PCB 吸热,使实际焊接温度降低; d) 焊接温度过低或传送带速度过快,使熔融焊料的黏度降低; e) 阻焊剂活性差。 对策:a) 按照PCB设计规范进行设计。两个端头Chip元件的长轴应尽量与焊接时PCB运行方向垂直,SOT、SOP的长轴应与PCB运行方向平行。将SOP最后一个引脚的焊盘加宽(设计一个窃锡焊盘)。 b) 插装元件引脚应根据PCB 的孔距及装配要求成型,如采用短插一次焊工艺,焊接面元件引 脚露岀PCB表面0.8?3mm,插装时要求元件体端正。 c) 根据PCB尺寸、板层、元件多少、有无 贴装元件等设置预热温度,PCB底面温度在90-130 o D、润湿不良、漏焊、虚焊 原因: a) 元件焊端、引脚、印制板基板的焊盘氧化或污染,或PCB受潮。 b) Chip元件端头金属电极附着力差或采用单层电极,在焊接温度下产生脱帽现象。 c) PCB设计不合理,波峰焊时阴影效应造成漏焊。 d) PCB翘曲,使PCB翘起位置与波峰焊接触不良。 e) 传送带两侧不平行(尤其使用PCB传输架时),使PCB与波峰接触不平行。 f) 波峰不平滑,波峰两侧高度不平行,尤其电磁泵波峰焊机的锡波喷口,如果被氧化物堵塞时,会使波峰岀现锯齿形,容 易造成漏焊、虚焊。 g) 助焊剂活性差,造成润湿不良。

焊接裂纹产生原因及防治措施

焊接裂纹就其本质来分,可分为热裂纹、再热裂纹、冷裂纹、层状撕裂等。下面仅就各种裂纹的成因、特点和防治办法进行具体的阐述。 1.热裂纹 在焊接时高温下产生的,故称热裂纹,它的特征是沿原奥氏体晶界开裂。 根据所焊金属的材料不同(低合金高强钢、不锈钢、铸铁、铝合金和某些特种金属等),产生热裂纹的形态、温度区间和主要原因也各不相同。 目前,把热裂纹分为结晶裂纹、液化裂纹和多边裂纹等三大类。 1)结晶裂纹主要产生在含杂质较多的碳钢、低合金钢焊缝中(含S,P,C,Si 缝偏高)和单相奥氏体钢、镍基合金以及某些铝合金焊缝中。 这种裂纹是在焊缝结晶过程中,在固相线附近,由于凝固金属的收缩,残余液体金属不足,不能及时添充,在应力作用下发生沿晶开裂。 防治措施:在冶金因素方面,适当调整焊缝金属成分,缩短脆性温度区的范围控制焊缝中硫、磷、碳等有害杂质的含量;细化焊缝金属一次晶粒,即适当加入Mo、V、Ti、Nb等元素;在工艺方面,可以通过焊前预热、控制线能量、减小接头拘束度等方面来防治。 2)近缝区液化裂纹是一种沿奥氏体晶界开裂的微裂纹,它的尺寸很小,发生于HAZ近缝区或层间。 它的成因一般是由于焊接时近缝区金属或焊缝层间金属,在高温下使这些区域的奥氏体晶界上的低熔共晶组成物被重新熔化,在拉应力的作用下沿奥氏体晶间开裂而形成液化裂纹。 这一种裂纹的防治措施与结晶裂纹基本上是一致的。 特别是在冶金方面,尽可能降低硫、磷、硅、硼等低熔共晶组成元素的含量是十分有效的;在工艺方面,可以减小线能量,减小熔池熔合线的凹度。 3)多边化裂纹是在形成多边化的过程中,由于高温时的塑性很低造成的。 这种裂纹并不常见,其防治措施可以向焊缝中加入提高多边化激化能的元素如Mo、W、Ti等。 2、再热裂纹 通常发生于某些含有沉淀强化元素的钢种和高温合金(包括低合金高强钢、珠光体耐热钢、沉淀强化高温合金,以及某些奥氏体不锈钢),他们焊后并未发现裂纹,而是在热处理过程中产生了裂纹。 再热裂纹产生在焊接热影响区的过热粗晶部位,其走向是沿熔合线的奥氏体粗晶晶界扩展。 防治再热裂纹从选材方面,可以选用细晶粒钢。

焊接容易疲劳断裂分析

焊接容易疲劳断裂分析 悬臂梁焊接件从底部断裂,从外观看,断裂位于底板的中间位置,靠近焊缝,断口呈纤维状,暗灰色,没有塑性变形,属于脆性断裂。 初步分析 1、从零件结构看,断裂位置位于零件的几何受力中心,此处受到的力矩最大,容易产生开裂。 2、断裂位置靠近焊缝,属于过热区(宽度约1~3mm);焊接时,它的温度在固相线至1100℃之间,该区域内奥氏体晶粒严重长大,冷却后得到晶粒粗大的过热组织,塑性和韧度明显下降,容易产生开裂。 3、零件在使用过程中,长期受到变化的外力作用,容易产生疲劳断裂。 <1>疲劳断裂是指金属件在变动应力和应变长期作用下,由于累积损伤而引起的断裂。 <2>疲劳断裂起源于引起应力集中的微裂纹,并沿特定的晶面扩展、劈开,最终形成宏观上的裂纹。这些特定的晶面称为解理面。 <3>Q235属于金属,微观上,晶胞与晶胞之间都会有,间距较大、键结合较弱而易于开裂的低指数面(解理面)。 <4>当外力作用下,晶粒内的位错沿滑移面运动,滑移面不平行时,在交叉位置会形成位错塞积,造成应力集中,如不能通过其他方式松弛,就会在易于开裂的低指数面形成初裂纹。 <5>初裂纹很容易在晶粒内部扩展至晶界,造成晶界附近产生很大的应力集中,使相邻晶粒形成新的裂纹源。 <6>当应力足够大的时候,裂纹突破晶界的阻碍,迅速扩展,形成宏观上的金属裂纹。 <7>当合金(Q235也属于合金,铁碳合金)沿晶界析出连续或不连续的脆性相时,或者是当偏析或杂质弱化晶界时,裂纹可能沿晶界扩展,造成沿晶界断裂。 <8>疲劳断裂,断裂前既无宏观塑性变形,又没有其他征兆,并且一断裂后,裂纹扩展迅速,造成整体断裂或很大的裂口。

焊接缺陷分析报告

焊接缺陷分析报告不合格焊口统计表: 序 号SN. 管线号 ISO NO. 焊口编 号 Weld joint NO. 焊工号 Welder NO. 焊接日期 Welding Date 制作方式 Fabrication mode 尺寸(NPS) Dimension RT委托单编号 RT Request No. RT委托单日 期RT Request Date 结果 Result 一次返修 Single repair 二次返修 不合格 焊工号 缺陷位 置 1 IOU-101-0010.081-01 56 C001 2012.08.06 F 10 CC7-C300-PC-2012-RT001 2 2012.08.10 REJ 2-3(密集气孔)C001 V 2 IOU-101-0010.017-01 14 C00 3 2012.09.02 F 16 CC7-C300-PC-2012-RT0038 2012.09.0 4 REJ 2-3(咬边、未熔)C003 V 3 IOU-101-0010.040-01 2 C005 2012.07.28 S 16 CC7-C200-PC-2012-RT0006 2012.07.30 REJ 7-0(接头未熔)C005 F 4 IOU-101-0010.081-01 54 C007 2012.08.06 F 10 CC7-C300-PC-2012-RT0012 2012.08.10 REJ 0-1、2-3、3-4 (密集气孔) C007 V 5 IOU-101-0010.106-01 1 C007 2012.08.2 6 F 12 CC7-C200-PC-2012-RT0046 2012.09.10 REJ 3-4(未焊透)C00 7 V、OH 6 IOU-101-0010.107-01 4 C008 2012.08.2 7 S 6 CC7-C200-PC-2012-RT0031 2012.08.31 REJ 2-3(密集气孔)C00 8 F 7 IOU-101-0010.012-01 14 C007/C008 2012.08.11 F 16 CC7-C200-PC-2012-RT0045 2012.09.10 REJ 4-5、5-6 (密集气孔) C008 V、OH 8 IOU-101-0010.015-01 2 C008/C005 2012.09.08 F 16 CC7-C200-PC-2012-RT0056 2012.09.18 REJ 4-5(根部凹陷)C008 OH 9 IOU-101-0010.020-01 13 C009 2012.09.01 F 16 CC7-B300E-PC-2012-RT0041 2012.09.04 REJ 2-3、4-5、5-6、 7-0(四张均为内 咬边) 3-4(密集气孔)C009 V、OH 10 IOU-101-0010.021-01 9 C007/C009 2012.09.05 F 16 CC7-B300E-PC-2012-RT0058 2012.09.18 REJ 7-0(蛀孔)C009 F

埋弧焊常见焊接缺陷的成因分析及对策

1. 影响焊接缺陷的因素 (1)材料因素: 所谓材料因素是指被焊的母材和所使用的焊接材料,如焊丝、焊条、焊剂、 以及保护气体等。所有这些材料在焊接时都直接参与熔池或熔合区的物理化学反应,其中母材本身的材质对热影双区好性能起音决定性的影响。显然所采用的焊接材料对焊缝金属的成份和性能也是关键的因素。好果焊接材料与母材匹配不当,则不仅可以引起焊接区内的至纹、气孔等各种缺陷,而且也可能可起脆化、软化或耐腐蚀等性能变化。所以,为保证获得良好的焊接接头,必须对材料因素予以充分的重视。 (2)工艺因素: 大量的实践证明,同一种母材在采用不同的焊接方法和工艺措施的条件下, 其焊接质量会表现出很大的差别。焊接方法对焊接质量的影响主要可能在两方面:首先是焊接热源的特点,也就是功率密度、加热最高温度、功率大小等,它们可 直接改变焊接热循环的各项参数,如线能量大小、高温停留时间、相变温度区间的冷却速度等。这些当然会影响接头的组织和性能;其次是对熔池和附近区域的保护方式,如熔渣保护、气体保护、气-渣联合保护或是在真空中焊接等,这些 都会影响焊接冶金过程。显然,焊接热过程和冶金过程必然对接头的质量和性能 会有决定性的影响。 2.常见焊接缺陷的原因分析 (1)结晶裂纹 从金属结晶理论知道,先结晶的金属纯度比较高,后结晶的金属杂质较多,

并富集在晶粒周界,而且这些杂质具有较低的熔点,例如,一般碳钢和低合金钢的焊缝含硫量较高时,能形成FeS,而FeS与Fe发生作用形成熔点只有988℃的低熔点共晶。在焊缝金属凝固过程中,低熔点共晶被排挤在晶界上,形成“液态 薄膜”由于液态薄膜的存在减弱了晶间之间的结合力,晶粒间界的液态薄膜便成了薄弱地带。又因为焊缝金属在结晶的同时,体积在减小,周围金属的约束引起它的收缩而引起焊缝金属受到拉伸应力的作用下,于是相应地产生了拉伸变形。 若此时产生的变形量超过了晶粒边界具有的变形塑性时,即可沿这个薄弱地带开裂而形成结晶裂纹。 可见,产生结晶裂纹的原因就在于焊缝中存在液态薄膜和在焊缝凝固过程中 受到拉伸应力共同作用的结果。因此,液态薄膜是产生结晶裂纹的根源,而拉伸应力是产生结晶裂纹的必要条件。 至于近缝区的结晶裂纹,原则上与焊缝上的结晶裂纹时一致的。在焊接条件下, 近缝区金属被加热到很高的温度,在熔合区附近达到半熔化状态。当母材金属含有易熔杂质时,那么在近缝区金属的晶界上,同样也会有低熔共晶存在。这时在焊接热的作用下,将会发生熔化,相当于晶粒间的液态薄膜,与此同时,在拉伸 应力的作用下就会开裂。 焊缝上的结晶裂纹和近缝区的结晶有着相互依赖和相互影响的关系。近缝区的结晶裂纹可能是焊缝结晶裂纹的起源。 结晶裂纹的影响因素:通过以上分析可知,结晶裂纹的产生取决于焊缝金属在脆性温度区间的塑性和应变,前者取决于冶金因素,后者取决于力的因素。力的主作用是产生结晶裂纹的的必要条件,只有在力的作用下产生的应变超过材料的最大变形能力时,才会开裂。首先需要分析冶金因素。

焊接芯轴断裂失效分析

焊接芯轴断裂失效分析 一、背景资料 1.1 失效件断口形貌 某公司送来断裂失效芯轴样品,据该公司相关人员介绍断裂失效发生在焊缝位置。送检断裂芯轴样品宏观形貌如图1和图2所示。要求分析套筒与芯轴焊缝在使用过程中发生断裂的原因。限于断裂后失效件的采集受限,厂方仅送检一半失效件(芯轴);另外从已焊接完成而未断的实际产品上线切割制取了含完整焊缝的试样,如图3所示。 图1 送检样品宏观形貌图2 送检样品图1中的局部放大 (a)焊缝正面(b)含完整焊缝试样的侧面 图3 含完整焊缝的试样 1.2 失效件成分及性能 套筒材料为27SiMn钢,芯轴材料为20#钢,其化学成分以及力学性能由该公司提供,具体数值见下表。 表1 27SiMn钢的化学成分(质量分数)(%) 试验项 目 C Mn Si S P Cr Ni Cu 保证值 0.24 ~0.32 1.1 ~1.4 1.1 ~1.4 ≤ 0.03 5 ≤ 0.03 5 ≤ 0.25 ≤ 0.30 ≤ 0.25 表2 27SiMn钢的力学性能 试验项目σ b (MPa)σ s (MPa)A(%)Z 一般值980 835 40 12 表3 20#钢化学成分(质量分数)(%) 试验项 目C Mn Si S P Cr Ni Cu A B A B

保证值 0.17 ~0.24 0.35 ~0.65 0.17 ~0.37 ≤ 0.03 5 ≤ 0.03 5 ≤ 0.25 ≤ 0.25 ≤ 0.25 表4 20#钢的力学性能 试验项目 σb (MPa ) σs (MPa ) A (%) Z 一般值 370-520 215 27 24 1.3 失效件的结构 套筒与芯轴的焊接结构如图所示,坡口形式见图。焊接采用Φ1.2焊丝JM-58,焊接时适宜的焊接参数为I=235~300A ,U=28~32V ,Q=15~20L/min 。 图4 芯轴套筒焊接结构形式剖面图 二、断裂失效分析的思路[1] 1.现场基本情况调查,调查了解断裂失效件的有关情况和使用历史情况。 2.失效分析的初步判断,根据失效件的使用情况、工作环境、宏观特征等进行初步的判断,为后续的实验分析做准备。 3.建立具体的分析思路并实施工作程序,主要包括化学成分分析、力学性能分析、显微硬度分析、显微金相组织分析、断口分析等。 4.断裂失效机理综合分析阶段,根据基本分析结论的提示,研究断裂失效件的设计、生产和工作过程中与失效相关的内外因素以及失效机理。 5.排除断裂失效措施研究阶段,根据其产生的断裂失效机理,研究出切实、有效、可行的方案,减少或防止类似事故的再次发生。 三、现有资料分析 3.1 材料检验 利用GP1000光谱分析仪器对送检的完整焊缝及两边母材进行化学成分分析,测试结果见表5。 表5 送检样品焊缝及母材的化学成分测定结果(%) 通过对比表1、表3与表5可以明显发现:芯轴化学成分与厂方所提供的标准材质(20#钢)不符,标准材质的碳含量上限是0.24,但是实际采用的材质碳含量高达0.478,严重超标。如此高 试样 C Si Mn P S Cr Ni Cu 20#钢 0.478 0.238 0.72 0.016 0.013 0.064 <0.001 0.005 27SiMn 0.304 1.146 1.337 0.013 0.011 0.095 0.02 0.108 焊缝 0.207 0.647 1.113 0.015 0.011 0.065 0.002 0.065

波峰焊过程中十五种常见不良分析

波峰焊过程中十五种常见不良分析概要一、焊后PCB 板面残留多板子脏: 1. FLUX 固含量高,不挥发物太多。 2. 焊接前未预热或预热温度过低(浸焊时,时间太短)。 3. 走板速度太快(FLUX 未能充分挥发)。 4. 锡炉温度不够。 5. 锡炉中杂质太多或锡的度数低。 6. 加了防氧化剂或防氧化油造成的。 7. 助焊剂涂布太多。 8. PCB 上扦座或开放性元件太多,没有上预热。 9. 元件脚和板孔不成比例(孔太大)使助焊剂上升。 10. PCB 本身有预涂松香。 11. 在搪锡工艺中,FLUX 润湿性过强。 12. PCB 工艺问题,过孔太少,造成FLUX 挥发不畅。 13. 手浸时PCB 入锡液角度不对。 14.FLUX 使用过程中,较长时间未添加稀释剂。 二、着火: 1. 助焊剂闪点太低未加阻燃剂。 2. 没有风刀,造成助焊剂涂布量过多,预热时滴到加热管上。 3. 风刀的角度不对(使助焊剂在PCB 上涂布不均匀)。 4. PCB 上胶条太多,把胶条引燃了。 5. PCB 上助焊剂太多,往下滴到加热管上。 6. 走板速度太快(FLUX 未完全挥发,FLUX 滴下)或太慢(造成板面热温 度太高)。 7. 预热温度太高。 8. 工艺问题(PCB 板材不好, 发热管与PCB 距离太近)。 三、腐蚀(元器件发绿,焊点发黑) 1. 铜与FLUX 起化学反应,形成绿色的铜的化合物。 2. 铅锡与FLUX 起化学反应,形成黑色的铅锡的化合物。 3. 预热不充分(预热温度低,走板速度快)造成FLUX 残留多,有害物残留太多)。 4.残留物发生吸水现象,(水溶物电导率未达标) 5.用了需要清洗的FLUX ,焊完后未清洗或未及时清洗。 6.FLUX 活性太强。 7.电子元器件与FLUX 中活性物质反应。 四、连电,漏电(绝缘性不好) 1. FLUX 在板上成离子残留;或FLUX 残留吸水,吸水导电。 2. PCB 设计不合理,布线太近等。 3. PCB 阻焊膜质量不好,容易导电。

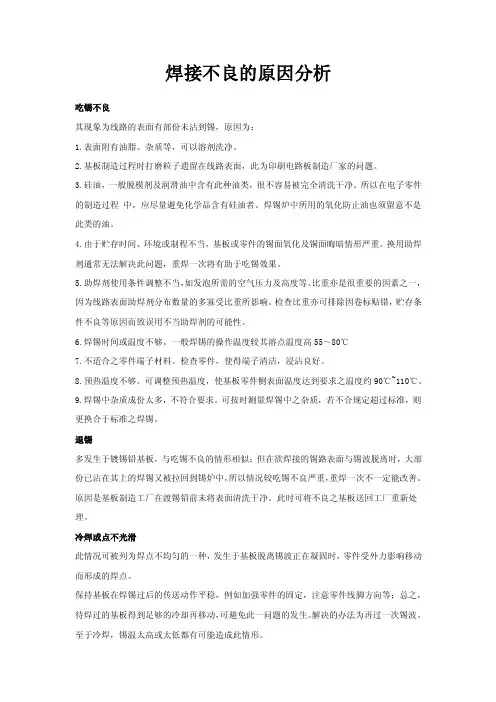

焊接不良的原因分析

焊接不良的原因分析 吃锡不良 其现象为线路的表面有部份未沾到锡,原因为: 1.表面附有油脂、杂质等,可以溶剂洗净。 2.基板制造过程时打磨粒子遗留在线路表面,此为印刷电路板制造厂家的问题。 3.硅油,一般脱模剂及润滑油中含有此种油类,很不容易被完全清洗干净。所以在电子零件的制造过程中,应尽量避免化学品含有硅油者。焊锡炉中所用的氧化防止油也须留意不是此类的油。 4.由于贮存时间、环境或制程不当,基板或零件的锡面氧化及铜面晦暗情形严重。换用助焊剂通常无法解决此问题,重焊一次将有助于吃锡效果。 5.助焊剂使用条件调整不当,如发泡所需的空气压力及高度等。比重亦是很重要的因素之一,因为线路表面助焊剂分布数量的多寡受比重所影响。检查比重亦可排除因卷标贴错,贮存条件不良等原因而致误用不当助焊剂的可能性。 6.焊锡时间或温度不够。一般焊锡的操作温度较其溶点温度高55~80℃ 7.不适合之零件端子材料。检查零件,使得端子清洁,浸沾良好。 8.预热温度不够。可调整预热温度,使基板零件侧表面温度达到要求之温度约90℃~110℃。 9.焊锡中杂质成份太多,不符合要求。可按时测量焊锡中之杂质,若不合规定超过标准,则更换合于标准之焊锡。 退锡 多发生于镀锡铅基板,与吃锡不良的情形相似;但在欲焊接的锡路表面与锡波脱离时,大部份已沾在其上的焊锡又被拉回到锡炉中,所以情况较吃锡不良严重,重焊一次不一定能改善。原因是基板制造工厂在渡锡铅前未将表面清洗干净。此时可将不良之基板送回工厂重新处理。 冷焊或点不光滑 此情况可被列为焊点不均匀的一种,发生于基板脱离锡波正在凝固时,零件受外力影响移动而形成的焊点。 保持基板在焊锡过后的传送动作平稳,例如加强零件的固定,注意零件线脚方向等;总之,待焊过的基板得到足够的冷却再移动,可避免此一问题的发生。解决的办法为再过一次锡波。至于冷焊,锡温太高或太低都有可能造成此情形。

GMAW焊接缺陷原因分析

GMAW (CO2) 焊接缺陷发生原因及防止措施 1.焊道气孔 1.母材不洁,有油脂、锈与水分等存在焊线——1.注意焊前母材的清洁 2.有锈或潮湿,附油脂——2.选用干燥清洁的焊线 3.电弧太长CO2气体保护不周密——3.选用正确电压,保持适当的电弧长度 4.风速太强、气体遮护不良——4.加装挡风装置 5.焊接速度太快、冷却过速——5.减低焊接速度,使熔池凝固较慢,使气体有足够时间逸出 6.火花飞溅物附着于焊嘴上造成气体乱流、保护不完全——6.使用前清洁焊嘴,并喷涂焊渣防止剂 7.气体纯度不良含水份或空气——7.选用JIS第三级规格气体(CO2 99.5%以上,水分0.005%以下 8.焊嘴内径太小——8.换用正确尺寸焊嘴 9.焊嘴与母材间距离过大——9.缩短至适当距离 10.气体减压阀冻结无法流出——10.使用加热器,并检查减压阀 11.气体流量不足或用尽——11.检查气体流量、电磁阀或换气瓶 12.焊枪角度过大,空气卷入——12.依规定保持焊枪在正确的角度 2焊道外观不良 1.焊嘴内TIP磨损,焊线输出产生摆动——1.换新TIP 2.焊接操作不熟练——2.采用前进法练习,运行速度保持稳定 3.焊接条件配合不当——3.电压及电流稍做调整 4.保护气体所产生的问题——4.气体流量稍增加 5.行进间焊线之伸出长度一直变动——5.练习稳定手之操作高度 3.烧穿 1.开槽对接焊接时,电流过大——1.降低电流 2.开槽不良间隙过大——2.减少间隙,或先补焊后再对接 4.焊道曲折 1.焊线导直系统运作不良/滚轮压力不适当——1.调整矫正器,适当调整滚轮压力 2.伸线长度过长——2.选用焊线径10倍以上,15倍以下之距离长度 3.TIP损坏——3.换新TIP 4.焊线架轴心设置不当——4.调整焊线架位置及角度使焊线能直线送入导线滚轮 5.焊线弯曲——5.矫直焊线 5.夹渣 1.母材倾斜使焊渣超前——1. 尽可能将焊件放置水平位置或增加焊接速度 2.前一道焊接,焊渣未清楚——2. 注意每道焊道之完全清洁 3.电流过小,速度慢——3. 增加电流和焊速,使焊渣容易浮起 4.前进法焊接时,开槽内焊渣超前甚多——4. 增加焊接速度 5.焊枪操作不良——5. 熟习操作稳定 6.开槽过窄——6.增加开槽角度

中空轴断裂的原因分析与焊接处理

中空轴断裂的原因分析与焊接处理 1、引言 中空轴是磨机非常关键的部件,它承受着整个磨体及研磨体的运转载荷,在交变应力作用下连续运行,是磨机机体最薄弱的环节,也是最难控制制造质量的机件。同时还是容易发生问题的磨体部件,特别是进、出料端的中空轴发生故障的相当多,磨机中空轴断裂是非常严重的设备故障。必须停机检修,以免造成“落磨”的重大设备事故。处理磨机中空轴断裂的技术难度比较大,检修周期长,劳动强度大,费工费时。处理不好还影响磨机的安全运行,容易继续引发各类设备故障,严重影响生产。我公司磨机进、出料端中空轴的断裂,经过严格细致的处理后,磨机一直安全稳定运行,没有发生任何不正常的问题,说明我们的处理是成功的。现就结合我公司的处理情况,对磨机进、出料端中空轴断裂的原因与处理作一分析总结、与各位同仁一起探讨。 2、磨机进、出料端中空轴断裂的基本情况 我公司由φ3×11m水泥磨自2000年7月投入运行以来,设备运行状况一直较好,该磨机的技术参数见表l;2005年5月31日白班停机检修时,发现右边磨尾中空轴靠内圈螺栓处大R角处环向有裂纹,刮开油污后发现裂纹长度为1250mm;吊开磨机后瓦盖后,又发现左边靠内圈螺栓处大R角处环向也有裂纹,刮开油污后发现长度为1060mm。左边裂纹在中空轴内圈法兰螺栓处,长度经过内圈法兰螺栓4个。右边裂纹在中空轴内圈法兰螺栓处,长度经过内圈法兰螺栓5个半。两个裂纹间距为内圈法兰螺栓3个半。两个裂纹为八字型,在中空轴内圈法兰螺栓和大R角外端处。 2005年6月2日白班11:00对磨头中空轴检查发现右边靠内圈螺栓处大R 角处环向有裂纹,清除油污后发现裂纹长度为770mm,此裂纹在大R角中下部环

相关文档
最新文档
