防水测试机如何快速检测手机喇叭的防水性能

在现在的生活中，手机在人们生活中应用越来越多，各个方面都会用到手机，比如手机支付，订外卖等等，如果手机不防水，因为意外导致手机进水，手机有可能就会损坏，会造成不必要的麻烦。所以手机的防水功能，是手机厂商的一个重要的卖点。现在很多智能手机都具有的生活防水功能，像手机摄像头，手机扬声器，手机喇叭等等

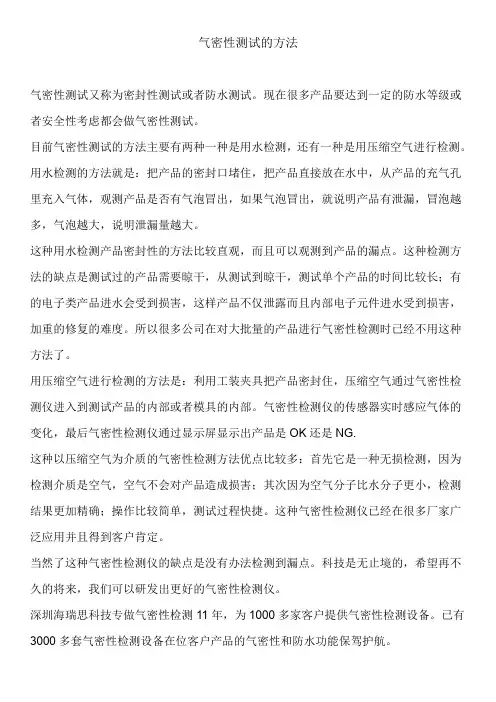

对于手机整机的防水检测，或者手机配件的防水测试，目前最经

济有效的方法就是使用气密性防水测试机（又被称为防水检测设备），戈埃尔的气密性防水测试机是一种无损检测仪器，用压缩空气作为检测媒介，不会对测试产品不会造成二次损害，而且测试精度可以达到1pa，测试数据可以导出到电脑，对产品的质量可以追溯，大大降低了产品的气密性检测成本。

手机喇叭防水测试机-戈埃尔科技

本次为大家分享戈埃尔科技是如何用防水测试机对手机喇叭进行防水检测的。手机喇叭体积非常的小，根据手机喇叭的外形，在测试治具上做了可以放置手机喇叭的仿形槽。每一个方形槽连接一个进气管，每一个手机喇叭的密封性会在我们的气密性检测设备上判断出来。

手机喇叭防水测试机-深圳戈埃尔

戈埃尔气密性防水测试机测试过程分为三步，分别是进气阶段-稳压阶段-测试阶段。本次测试的手机喇叭防水等级标准是IP68，我们根据产品的测试标准，为产品设置的测试参数为测试时间10s，稳压时间10s，测试时间10s，测试压力是18kpa，泄漏上限是0.04kpa 。测试参数是根据产品特点和客户要求经过多次试验设定的，不同的产品测试参数不一样，不能一概而论，需要根据实际情况去调整。

手机喇叭防水测试机-戈埃尔科技

对于手机的防水检测，戈埃尔做过手机整机防水测试机，手机喇叭防水测试设备，手机壳密封性测试仪，以及手机的其他防水测试机，如果您对戈埃尔防水测试机感兴趣，欢迎致电戈埃尔科技。
