钛及钛合金表面阳极氧化处理的进展

钛合金阳极氧化

钛合金阳极氧化 钛是地壳中储量较丰富的元素之一，它在地壳中的丰度约为0.64%，在结构金属中仅次于铝、镁和铁居第四位，1791 年英国矿物爱好者W.Gregoy 在黑色磁铁矿中发现了化学元素Ti，在分析这种钛铁矿时把它称为Menachanite；1795 年，德国化学家Klaproth 在分析匈牙利Boinik 出产的一种红金石时，发现一种新的金属，称其为titanium。钛及钛合金在工程上应用较晚，直到1952 年才正式作为结构材料使用，这主要是因为钛和氧、氮、氢和碳等元素有很强的亲和力，并易产生化学作用，致使钛及其合金的生产成本较高的缘故。近年来钛及钛合金因其具有优良的机械性能在现代工业中得到了广泛应用。 钛合金作为工程结构材料，与其它金属相比，钛合金具有密度小，相当于铁的57%；比强度高，如Ti-6A1-4V 钛合金的比强度为21.7，而LY12 铝合金为16.7；高耐酸性，纯钛在硝酸以及在常温5 %以下的硫酸、盐酸、磷酸中有较好的耐腐蚀性，在海水中几乎不被腐蚀；同时钛合金拥有优良的高、低温力学性能，TC11钛合金能在600 ℃的高温下长期稳定工作，在-200 ℃低温下仍能保持很好的塑性；另外，钛合金还具有无磁、良好的弹性、形状记忆、吸氢、超导、低阻尼、高抗冲击强度、耐压、抗震、与复合材料有良好的相容性等性能。 钛及其合金作为21 世纪最重要的工程金属，以其优异的性能而被广泛用于航空航天、舰船、汽车、医疗、化工等行业。但钛合金不耐磨，与其它金属易产生接触腐蚀等问题限制了其应用范围。因此适当的表面处理以增强钛合金的耐蚀性、耐磨性及装饰性具有重要的现实意义。传统的钛合金表面处理技术有许多不足之处，例如，工艺复杂、成本高、电解液对环境不友好等。 钛合金的特性 (1)钛合会的最主要性能之一是密度小，比强度高。钛的密度为4．5 g／cm 3，在常用金属中只有铝的密度为2．7 g／cm’比它轻，但铝合金的强度较低，而低碳锏7．86 g／ca。、不锈钢8 0 g／cm、铜8 9 g／cm，都比钛要高。由于钛合金的高比强度，用钛合金代替钢和铝合金降低机体结构重量是相当可观的，同时它是缩小结构体积的优选材料，在相同空间尺寸条件下，使它能够代替那些因空间受限的铝合金及钢构件，这对于提高飞机结构寿命及性能具有重要意义。 (2)钛及其合金另一个突出的性能是其优良的抗蚀性。金属的抗腐蚀性能与金属的固有性质有关，各种金属的热力学稳定性，可以根据它们的标准平衡电位来大致评定，一般来说，标准平衡电位越高(即越正)、标志该金属热力学稳定性越高，金属离子化倾向越小，越不易受到腐蚀；反之同理。虽然钛是一种化学性质比较活泼的余属，其标准平衡电位较低(负)，在介质中的热力学腐蚀倾向大，但实际上钛在许多介质中是很稳定的，这是因为它的钝化倾向很强，与氧有很大的亲和力，在空气中或含氧的介质中氧化，钛表面生成一层具有很好的耐腐蚀性能的氧化膜，阻隔了钛及其合金基体进一步氧化腐蚀，这就决定了钛及其合金具有很好的化学腐蚀抗力。同时，由于钛及其合金表面形成了这一层具有良好防护性能并且电阻率较高的表面膜，钛合金的电化学腐蚀抗力实际上也表现为该表面膜的电化学腐蚀抗力，因此，钛及其钛合金具有优异的电化学腐蚀抗力。 (3)钛合金与复合材料有很好的相溶性。出于复合材料具有高比强度、高比刚度、耐疲劳胜能好、工艺性好等优点，随着先进复合材料设计及工艺技术的日趋成熟，和钛合会一样，先进复合材料尤其是碳纤维环氧复合材料(GECM)的应用F1益增长，已用于多种飞机的垂尾、方向舵、机翼等重要结构。由于碳纤维独特的电化学性能，其电极电位较正，与偶接金属材料电连接后，在腐蚀介质中会导致电极电位较负的金属腐蚀速率加快。

钛及钛合金的热处理及耐蚀性表面处理

钛及钛合金的热处理及耐蚀性表面处理 1 有关热处理的标准与热处理炉 钛及钛合金的热处理条件虽然在JIS或ASTM中都没有标准化，但在美国军用标准（MIL —H81200）中有详细的规定，下表列出了根据该标准整理的纯钛和钛合金的热处理温度、 *ELI表示氧、氮等间隙元素特别低的材料 在MIL标准中还规定了热处理炉的炉膛温度分布均匀性，要求退火或固溶处理时不超过±14℃，时效处理时不超过±8.3℃，针对这些要求希望采用具有（1）可控硅控制的电源；（2）升温、保温、冷却的程序控制机构；（3）用风扇搅拌炉内空气等功能的电炉。在使用燃烧炉的时候，必须注意（1）为了防止吸氢，保持微氧化性气氛；（2）被处理材料装入马弗缸内，不要直接接触火焰。 2 退火 一般地说，金属的退火是使其内部应变消除、加工组织产生恢复与再结晶的热处理。

钛及钛合金的热处理是为了组织稳定化、稳定制品尺寸、提高可切削性以及改善力学性能而实施的。

α合金的退火是在α相区加热，使平衡状态的α相充分地恢复与再结晶，然后再冷却到室温。冷却速度引起的组织变化很小，快冷或缓冷均可。 α—β合金的退火是在两项区进行。β合金则是在高于β相变点的温度下退火处理。Ti-6Al-4V是采取在两相区加热后空冷进行退火的，以便在常温下得到稳定的β相和α相混合组织。MIL标准规定的退火工艺为690～871℃下加热并保温，然后空冷。β合金的退火与固溶处理相同。 3 固溶处理 所谓固溶处理，就是使所有合金元素溶入基体相中形成均匀的固溶体后快冷到室温，将高温下的组织状态保持下来，获得过饱和固溶体的热处理操作。由于过饱和固溶体是不稳定的，若在某一温度下重新加热，溶入的元素或者以化合物形态析出或者形成平衡的稳定相，从而达到稳定的状态。 α—β合金的固溶处理是在β相变点以下的两相区加热，类似于铁素体＋奥氏体两相不锈钢的固溶处理。加热到固溶温度后溶入该温度下处于平衡状态的α和β相中的合金元素是不同的，各自的成分也完全不同于合金的平均组成。 α—β合金的固溶处理温度通常选在相变点以下约40℃，其理由是该条件下残留的若干初生α相有益于延性的改善。MIL—H81200中规定的Ti-6Al-4V的固溶处理条件为900～970℃温度范围内加热并冷却。含β稳定元素比Ti-6Al-4V多的Ti-6Al-2Sn-4Zr-6Mo的β相变点在955℃左右，其固溶处理采用871℃左右加热然后水冷。为了同时提高该合金的强度和韧性，也有施行二次固溶处理的（一次固溶温度为927℃，二次固溶温度为843℃）。 β合金的固溶处理是在与退火相同的温度下进行。这类合金的固溶处理温度在β相变点以上，必须注意防止β晶粒粗大化的问题。 4 时效处理 合金的时效是使保留到常温的过饱和固溶体在温度和时间的共同作用下将过饱和的元素排出来而向平衡状态转移的过程。 在α—β与β合金固溶后的时效过程中，从亚稳定（非平衡）的β相内析出细小的α Al、相，达到强化的目的。时效析出相除了α与ω相以外还有化合物，如α合金中的Ti 3等金属间化合物。 β合金中的TiCr 2 要注意时效处理中ω相的生成。ω相是亚稳定β相在400℃左右加热向α相转变时形成的亚稳定过渡相，ω相引起材料硬而脆。 5热处理气氛及其反应 钛是化学活性金属，与氧、氮、氢等有很强的亲和力，热处理中容易与这些元素发生反应。与氧的反应形成氧化鳞皮，氧化皮的颜色在450℃左右为桔黄色、超过450℃变成蓝色，600

钛合金表面处理

钛合金表面处理 引言 钛在高温下易于与空气中的O、H、N等元素及包埋料中的Si、Al、Mg等元素发生反应，在铸件表面形成表面污染层，使其优良的理化性能变差，硬度增加、塑性、弹性降低，脆性增加。 钛的密度小，故钛液流动时惯性小，熔钛流动性差致使铸流率低。铸造温度与铸型温差(300℃)较大，冷却快，铸造在保护性气氛中进行，钛铸件表面和内部难免有气孔等缺陷出现，对铸件的质量影响很大。 因此，钛铸件的表面处理与其它牙用合金相比显得更为重要，由于钛的独特的理化性能，如导热系数小、表面硬度、及弹性模量低，粘性大，电导率低、易氧化等，这对钛的表面处理带来了很大的难度，采用常规的表面处理方法很难达到理想的效果。必须采用特殊的加工方法和操作手段。 铸件的后期表面处理不仅是为了得到平滑光亮的表面，减少食物及菌斑等的积聚和粘附，维持患者的正常的口腔微生态的平衡，同时也增加了义齿的美感；更重要的是通过这些表面处理和改性过程，改善铸件的表面性状和适合性，提高义齿的耐磨、耐蚀和抗应力疲劳等理化特性。 一、表面反应层的去除 表面反应层是影响钛铸件理化性能的主要因素，在钛铸件研磨抛光前，必须达到完全去除表面污染层，才能达到满意的抛光效果。通过喷砂后酸洗的方法可完全去除钛的表面反应层。 1. 喷砂：钛铸件的喷砂处理一般选用白刚玉粗喷较好，喷砂的压力要比非贵金属者较小，一般控制在0.45Mpa以下。因为，喷射压力过大时, 砂粒冲击钛表面产生激烈火花，温度升高可与钛表面发生反应,形成二次污染，影响表面质量。时间为15~30秒，仅去除铸件表面的粘砂、表面烧结层和部分和氧化层即可。其余的表面反应层结构宜采用化学酸洗的方法快速去除。 2. 酸洗：酸洗能够快速完全去除表面反应层，而表面不会产生其他元素的污染。HF—HCl系和HF—HNO3系酸洗液都可用于钛的酸洗，但 HF—HCl系酸洗液吸氢量较大，而HF—HNO3系酸洗液吸氢量小，可控制HNO3的浓度减少吸氢，并可对表面进行光亮处理，一般HF的浓度在3%~5 %左右，HNO3的浓度在15%~30%左右为宜。 二、铸造缺陷的处理 内部气孔和缩孔内部缺陷：可等热静压技术(hot isostatic pressing)去

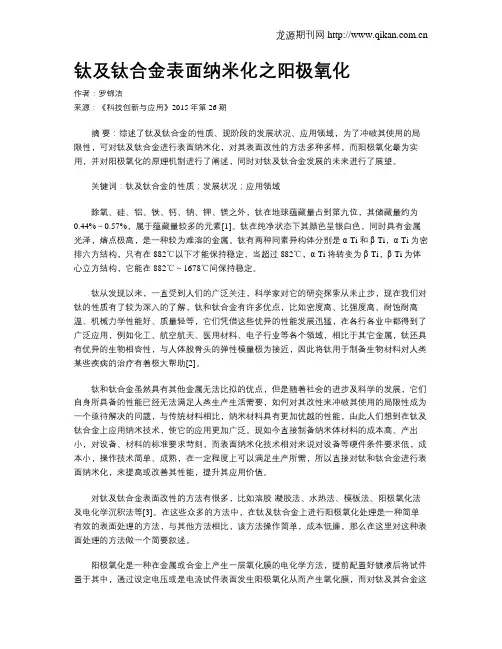

钛及钛合金的表面处理研究进展

钛及钛合金的表面处理 摘要：本文对钛及钛合金的表面处理的方法进行了综述，随着钛合金在航天航空、舰船、石油、化工以及其他行业的不断应用，世界各国尤其是发达国家和发展中国家的研究工作者为克服钛合金的缺点正做着各种尝试和努力，钛合金的表面处理方法也取得了长足的进展。 关键词：钛及钛合金表面处理研究方法 1 引言 钛及钛合金具有低密度、良好的耐腐蚀能力、高比强度以及令人满意的生物相容性，在航空航天、化工、生物医学等领域得到广泛的应用，并为社会带来巨大的经济效益。然而，钛及钛合金表面硬度低，在滑动摩擦条件下摩擦力学性能差，特别是抗摩擦和磨损性能较差的钛合金，严重地限制了其应用范围。为了有效地利用钛合金的优良性能，对其进行表面处理，是一种改善钛合金缺陷使其最大限度地发挥其优势的重要措施之一。 2 表面处理方法 2.1 电镀 在钛合金表面主要有镀镍、镀硬铬、镀银等，镀银目的是提高钛合金的导电性和钎焊性。电镀前必须对钛合金表面进行预处理，膜层与基体的结合力差是钛及钛合金表面进行电化学处理的主要问题，要想在钛及钛合金上得到满意和合格的表面膜层，镀覆预处理是非常重要的步骤，而预处理的关键是“活化成膜”处理，若选择适宜的预处理方法，既能简化工艺，又能保证和提高镀覆层与基体的结合强度[1]。 2.2 交流微弧氧化 微弧氧化(MAO)是一项在金属表面生长氧化物陶瓷膜的新技术。它从阳极氧化发展而来．但它施加了几百伏的高压，突破了阳极氧化对电压的限制。该技术通过微弧放电区瞬间高温高压烧结直接把基体金属变成氧化物陶瓷，并获得较厚的氧化物膜。对钛合金表面微弧氧化，获得膜的硬度高并与金属基体结合良好。改善了钛合金表面的抗磨损、抗腐蚀、耐热冲击及绝缘等性能，在许多领域具有很好的应用前景[2]。 2.3 表面氧化处理 一般钛和钛合金较之常用的生物体用合金Co、Cr合金和316L不锈钢的耐磨性都较差，而且所产生的磨损粉在生物体内都有可能产生不良影响。因此，新开发的一些生物体用钛合金在生物体内使用之前往往都要采取适当的表面处理，以提高其抗磨性。为此，日本丰桥技术科学大学和大同特殊钢公司研究了一种新开发的生物体用B型钛合金(简称TNTZ合金)，采取表面氧化处理提高其表面耐磨性[3]。 2.4 离子注入 离子注入与其它表面处理技术相比显示了诸多优点，与物理或化学气相沉积相比，主要优点在：①膜与基体结合好，抗机械、化学作用不剥落能力强；②注入过程不要求升高基体温度，从而可保持工件几何精度；③工艺重复性好等。许多研究者报道了氨离子注入对合金表面成分、组织结构、硬度及摩擦学性能有良好改善效果。TiC也是超硬相，故钛合金经离子注入碳也同样可以强化钛合金表面。但是由于等离子体基离子注入并非连续过程，施加每一负脉冲电位时，随着脉冲电位由零下降至谷值，再回升至零，发生着溅射和注入两个过程。如果等离子体中含有金属或碳离子时，在脉冲电位为零时，在一定条件下还会在表面形成

压铸件表面处理术语英文对照

压铸件表面处理术语英文对照 珍珠叻(pearl nickel) 珍珠铬(pearl chrome) 磷化(phosphatizing) 镁合金阳极处理(anodizing) 铬化(chromating) 钝化(passivating) 哑灰(dull grey) 无铬钝化(deactivator) 古青(antique brass) 古红(antique copper ) 喷珍珠镍(painted pearl nickel) 喷珍珠铬(painted pearl chrome) 砂铬(satin chrome) 光铬(bright chrome) 电泳漆(electrophoretic coating) 静电粉沫喷涂(electrostatics powder coatings) 喷砂阳极处理(anodization of sand blast) 聚氨酯漆喷涂(polyurethane coatings ) 聚脂漆喷涂(polyester coatings) 环氧树酯喷涂(epoxy coatings) 普通焗漆(baking enamel coatings) 高温厨具焗漆(Non-stick debron coatings) 喷砂+无色磷化(环保) [sand blasting + clear phosphatization (unharmed to environment) ] 喷砂+无色磷化(不环保) [sand blasting + clear phosphatization (harmed to environment) ] 无色铬化(clear chroming) 彩色铬化(各色) (colored chroming) 彩色钝化(各色) (colored passivation) 和种间色(spacing color) 光镍+银+透明大红色泳漆(bright nickel + silver + clear scarlet e-coatings) [ 电尼龙叻(10-20μm)，扫尼龙之后上光油(聚脂漆最少为50μm，光泽度为90) ] [satin nickel plated

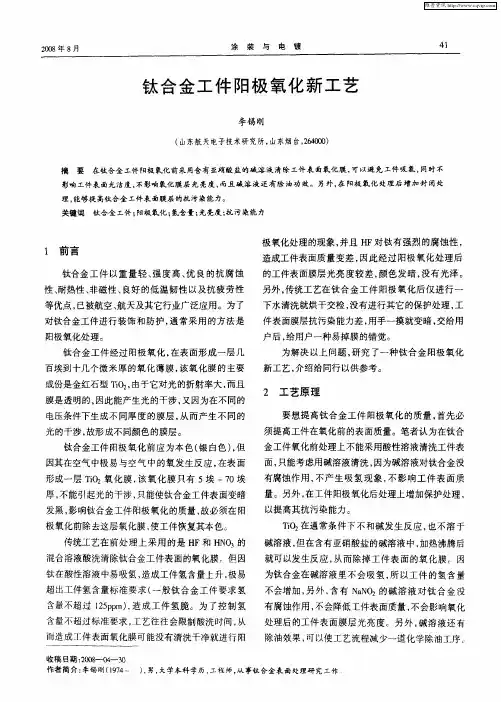

钛及钛合金阳极氧化着色层结构及拉伸性能

钛及钛合金阳极氧化着色层 结构及拉伸性能 脱祥明 李　楠(北京有色金属研究总院,北京100088) (联大应用文理学院) 关键词:　氧化膜　组成　结构　性能 1　前　言 60年代俄罗斯建造一座钛包覆经阳极氧化、象征火箭发射台的纪念碑。70年代英国、美国、日本等都十分重视钛阳极氧化工艺的研究,试制了装饰品、手表壳、彩色画等,并申请了发明专利权。 国内也研究了用阳极氧化的方法在钛板和钛镀层表面获得彩色画的工艺,并进一步推广钛制品进入装饰品和工艺美术等领域。 阳极氧化膜具有比钛更高的硬度、强度、耐蚀性及耐磨性,是理想的装饰层和保护层。 2　试验方法 2.1　试验材料 采用工厂生产Υ26mm的TA2纯钛及TC4钛合金棒材。热处理制度为TA2 700℃/1h,空冷;TC4为750℃/1h,空冷。 将制备好的金相试样及标准拉伸试样(TC4、TA2)洗净,干燥后进行氧化着色试验。 2.2　阳极氧化着色试验 试验设备采用阳极氧化着色仪,系直流电源,其可调的直流电压为0～150V。电解液采用5%酒石酸铵溶液。在试样阳极氧化过程中,主要控制电压,电压不同氧化膜厚度不同。在光的干涉下各种不同厚度的氧化膜呈现出各种颜色,详见表1。 表1　氧化膜颜色随电压的变化 电压U/V20306085110颜色棕蓝黄红绿 根据这个原理,把制备好的试样与电源的阳极连接,用阴极毛笔蘸上电解液后,在试样上进行氧化,调节电压,即可得到所需要的氧化膜厚度。 3　试验结果 3.1　氧化膜的表观与增重 拉伸试样进行阳极氧化着色,电压增高,氧化膜的厚度增加,也就是说氧化后的试样重量也增加。在电压为20～60V 时,呈现棕色、蓝色、黄色,重量均增加0.3mg;在电压为85V时呈现红色,重量增加到0.6mg;在电压为110V时呈现绿色,重量增加到1.1m g[1,2]。氧化后重量增加与电压之间关系详见图1。 3.2　氧化膜的组成及结构 第21卷　第3期 稀　有　金　属 1997年5月DOI:10.13373/https://www.360docs.net/doc/2d19115231.html, ki.cjr m.1997.03.017

压铸件表面处理颜色常用语 (中英文双语)

压铸件表面处理颜色常用语（中英文双语）珍珠叻(pearl nickel) 金属产品丝印(silk screening on Metal parts) 电彩锌(electric coloring zinc) 珍珠铬(pearl chrome) 移印(PAD printing) 表调(Pre-dips) 珍珠金(pearl gold) 焗漆(baking enamel) 磷化(phosphatizing) 金(gold) 镁合金阳极处理(anodizing) 铬化(chromating) 尼龙叻(satin nickel) 新铝色(alusilber) 钝化(passivating) 哑灰(dull grey) 无铬钝化(deactivator) 古青(antique brass) 闪银(sparkle silver) 除漆剂(varnish remover) 黑白(antique bronze)

特(微)闪银[extra (light) sparkle silver] 古红(antique copper ) 超幼银(super fine silver) 黑胚抛光(as-cast polished) 特幼银(extra fine silver) 喷珍珠镍(painted pearl nickel) 镁合金电镀化学镍DNC-MG (electroless Nickel plating) 喷珍珠铬(painted pearl chrome) 镁合金非铬皮膜MAGPASS (Cr-Free passivation) 砂铬(satin chrome) 光铬(bright chrome) 电泳漆(electrophoretic coating) 哑银灰(dull/Matte silver grey) 氟/碳聚合物喷涂(KYNAR 500-PVF2 coatings) 半哑粗(细)银[semi-dull coarse/fine silver] 静电粉沫喷涂(electrostatics powder coatings) 喷砂阳极处理(anodization of sand blast) 聚氨酯漆喷涂(polyurethane coatings ) 磨光阳极染色(polishing anode dyeing) 聚脂漆喷涂(polyester coatings) 环氧树酯喷涂(epoxy coatings) 普通焗漆(baking enamel coatings) 高温厨具焗漆(Non-stick debron coatings)

氟化物对纯钛及钛合金的腐蚀作用

氟化物对纯钛及钛合金的腐蚀作用 近年来，钛和钛合金广泛应用于口腔领域，是最常用的口腔材料之一。钛由于与氧具有很高的亲和力，拼在其表面形成了一层紧密而稳定的氧化膜而具有出色的耐腐蚀性。有研究表明氟离子在酸性环境下能破坏这层氧化膜，从而削弱钛的抗腐蚀能力。目前，含氟牙膏、正畸凝胶等含氟牙膏产品大量应用于口腔。钛及钛合金暴露于含氟的复杂口腔坏境中。在此情况下，钛及其合金的腐蚀行为受到氟化物本身浓度、环境酸碱度、口腔中蛋白质和钛合金的成分以及种植体材料表面微形貌等方面的影响。 1.氟化物腐蚀原理 钛材料良好的抗腐蚀性只要是由表面薄二致密稳定的氧化 膜产生，这层氧化膜在破坏后能在含氧环境中迅速形成。这使得氧化膜的破坏和修复（再钝化）维持在一个稳定的状态，保护内部的钛元素不被继续氧化。但有报道发现，钛表面氧化膜在氢氟酸溶液中会出现溶解。目前普遍认为氟化物对钛及钛合金的腐蚀原理是口腔中溶解的氟化物和氢离子结合形成氟化氢。氟化氢能优先吸附于钛表面氧化膜的某些点上，排挤掉氧原子，然后和氧化膜中的太离子结合形成可溶性氟化物，使钛发生点蚀。反应方

程如下： Ti2O3+6HF=2TiF3+3H2O, TiO2+4HF=TiF4+2H2O, TiO2+2HF=H2O+TiOF2. 表面氧化膜破坏发生多孔性改变后，导致深部钛的暴露。钛是一种活性很高的金属，在含氢或析氢腐蚀环境中会持续吸收氢，在钛晶面生成TiH2,促进腐蚀的进程，甚至形成微裂纹，最终导致钛材料修复失败。 2.氟化物腐蚀影响因素 2.1氟化物的浓度 口腔中氟化物主要来源于含氟牙膏和漱口水等口腔保健品，其浓度范围1000~10000Ppm不等，使用这些保健产品会导致口腔局部氟离子浓度增高。有研究发现在酸性溶液中，氟离子浓度达到30ppm时，钛表面的氧化膜即可出现破坏，说明低浓度的氟离子就减弱了钛材料的抗腐蚀性能。 （1）高浓度氟溶液对钛表面的腐蚀作用在弱酸环境中就能进行。Her-Hsiung Huang 溶液中能检测到更高的钛离子溶出量，这也间接说明了钛在酸蚀化电阻下降明显，抗腐蚀性能下降。马长柏等 （3）发现腐蚀产生的点状凹陷的分布范围和深度均随氟离

钛及钛合金标准与钛十大性能

钛 作者：商占法介绍 钛是一种金属元素，灰色，原子序数22，相对原子质量47.87。能在氮气中燃烧，熔点高。钛的密度为4.54g／cm3，比钢轻43% ，比久负盛名的轻金属镁稍重一些。机械强度却与钢相差不多，比铝大两倍，比镁大五倍。钛耐高温，比黄金和钢都高的多。钝钛和以钛为主的合金是新型的结构材料，主要用于航天工作和航海工业，在石油化工行业也有较多的应用。 钛的硬度与钢铁差不多，而它的重量几乎只有同体积的钢铁的一半，钛虽然稍稍比铝重一点，它的硬度却比铝大2倍。现在，在宇宙火箭和导弹中，就大量用钛代替钢铁。据统计，目前世界上每年用于宇宙航行的钛，已达一千吨以上。极细的钛粉，还是火箭的好燃料，所以钛被誉为宇宙金属，空间金属。 钛的耐热性很好，熔点高达1660℃℃。在常温下，钛可以安然无恙地躺在各种强酸强碱的溶液中。就连最凶猛的酸——王水，也不能腐蚀它。钛不怕海水，有人曾把一块钛沉到海底，五年以后取上来一看，上面粘了许多小动物与海底植物，却一点也没有生锈，依旧亮闪闪的。现在，人们开始用钛来制造潜艇——钛潜艇。由于钛非常结实，能承受很高的压力，这种潜艇可以在深达4500米的深海中航行 在常温下，钛不会被稀盐酸、稀硫酸、硝酸或稀碱溶液所腐蚀；只有氢氟酸、热的浓盐酸、浓硫酸等才可对它作用。钛合金有好的耐热强度、低温韧性和断裂韧性，故多用作飞机发动机零件和火箭、导弹结构件。钛合金还可作燃料和氧化剂的储箱以及高压容器。现在已有用钛合金制造自动步枪，迫击炮座板及无后座力炮的发射管。在石油工业上主要作各种容器、反应器、热交换器、蒸馏塔、管道、泵和阀等。钛可用作电极和发电站的冷凝器以及环境污染控制装置。钛镍形状记忆合金在仪器仪表上已广泛应用。在医疗中，钛与人体有很好的相容性,可作人造骨头和各种器具。钛还是炼钢的脱氧剂和不锈钢以及合金钢的组元。钛白粉是颜料和油漆的良好原料。碳化钛，碳（氢）化钛是新型硬质合金材料。氮化钛颜色近于黄金，在装饰方面应用广泛。纯钛是银白色的金属，它具有许多优良性能。 钛具有可塑性，高纯钛的延伸率可达50-60%，断面收缩率可达70-80%，但强度低，不宜作结构材料。钛中杂质的存在，对其机械性能影响极大，特别是间隙杂质（氧、氮、碳）可大大提高钛的强度，显著降低其塑性。钛作为结构材料所具有的良好机械性能，就是通过严格控制其中适当的杂质含量和添加合金元素而达到的。 工业纯钛的杂质含量较化学纯钛要多，因此其强度、硬度也稍高，其力学性能及化学性能与不锈钢相近，比起钛合金纯钛强度较好，在抗氧化性方面优于奥氏体不锈钢，但耐热性较差，TA1、TA2、TA3依次杂质含量增高，机械强度、硬度依次增强，但塑性韧性依次下降。 钛的十大性能 密度小，比强度高金属钛的密度为4.54g/cm3,高于铝而低于钢、铜、镍，但比强度位于金属之首。 耐腐蚀性能钛是一种非常活泼的金属，其平衡电位很低，在介质中的热力学腐蚀倾向大。但实际上钛在许多介质中很稳定，如钛在氧化性、中性和弱还原性等介质中是耐腐蚀的。这是因为钛和氧有很大的亲和力，在空气中或含氧的介质中，钛表面生成一层致密的、附着力强、惰性大的氧化膜，保护了钛基体不被腐蚀。即使由于机械磨损也会很快自愈或重新再生。

压铸件表面处理工序

压铸件表面处理工序 普通的抛光轮和砂磨轮用于处理镁合金铸件的粗糙表面，局部裂纹和其他表面缺陷。磨料采用刚玉或者碳化硅，粒度为60到320目，根据原始表面的粗糙度和最后表面的要求决定所用磨料的粒度。抛光镁合金的磨料不能含有铁或者其他金属颗粒，因为这些金属颗粒一旦嵌入镁合金表面，在零件中存放期可能产生局部腐蚀，或者在化学处理或者电镀前的酸洗过程中产生点蚀。打铸件在研磨前要进行全面清理。 小抛光轮适用于轮廓不复杂零件，轮廓复杂的零件用于固定轮或者布轮涂上无脂化合物进行抛光。在研磨前的抛光所用磨料粒度一般为220~320目。镁合金也采用织物抛光或者柔性轮抛光。这种抛光是把脱脂化合物涂到布轮的表面上进行抛光。采用刚玉和硅化合物为磨料的布轮可以使用镁合金研磨的很光滑和光亮。为了上色抛光，也可以使用干石灰。研磨膏也不许含有铁和其他重金属杂质。 我国压铸件产量已经占到世界产量的三分之二还多。而且镁合金压铸件是其应用的主要形式之一。因此，镁合金压铸件表面处理显得非常重要。但是无论采用什么样的处理都必须注意，镁合金压铸件表面最致密、最耐蚀。因此，在预处理中最好不要把原有的表皮全部清理干净，这样容易导致耐蚀性下降。一般高纯度压铸镁合金耐蚀性好，不用处理。 工业级压铸镁合金与其他材料组成复合件或者与其他金属接触

的时候，会产生电化学腐蚀，必须进行表面处理。压铸件表面处理工序，采用抛光、喷丸砂、钢丝刷、锉刀、滚筒研磨等机械方法去除压铸件表面的毛刺、氧化物、润滑剂、脱模剂、铸型砂等异物。镁合金压铸件通常要除掉残余润滑剂和其他表面污染，就采用湿滚桶，或者振动式转桶，把研磨和脱脂结合在一起进行表面处理。这样处理不仅完成了清洗还可以使零件表面光滑。更重要的是采用连续流动的方式可以控制和清楚杂质在零件表面的沉积。

钛合金阳极氧化液及其表面处理方法与设计方案

本技术公开了一种钛合金阳极氧化液，按重量份数计算：硫酸1030份、磷酸2040份、乙酸515份、硫酸铵1525份、硫酸钾1013份、甲酸816份、去离子水8001000份。经过该阳极氧化液处理后的钛合金表面性质更加稳定，防护性能更好。一种应用上述阳极氧化液处理钛合金表面的方法，包括以下步骤：步骤1，对钛合金表面处理用碱液进行清洗；步骤2，将经步骤1清洗后的钛合金表面进行打磨，然后用清水清洗干净，烘干；步骤3，将经步骤2清洗后的钛合金放入钛合金阳极氧化液进行阳极氧化处理；步骤4，将经步骤3处理后的钛合金再次清洗干净、烘干即得。 权利要求书 1.一种钛合金阳极氧化液，其特征在于，按重量份数计算：硫酸10-30份、磷酸20-40份、乙酸5-15份、硫酸铵15-25份、硫酸钾10-13份、甲酸8-16份、去离子水800-1000份。 2.根据权利要求2所述的一种钛合金阳极氧化液，其特征在于，所述硫酸为质量分数为98％的浓硫酸。 3.一种应用权利要求1-2中任一项钛合金阳极氧化液处理钛合金表面的方法，其特征在于，包括以下步骤： 步骤1，对钛合金表面处理用碱液进行清洗； 步骤2，将经步骤1清洗后的钛合金表面进行打磨，然后用清水清洗干净，烘干； 步骤3，将经步骤2清洗后的钛合金放入钛合金阳极氧化液进行阳极氧化处理； 步骤4，将经步骤3处理后的钛合金再次清洗干净、烘干即得。 4.根据权利要求3所述的一种应用钛合金阳极氧化液处理钛合金表面的方法，其特征在于，

步骤1中，碱液为pH值为10-11的氢氧化钠溶液。 5.根据权利要求3所述的种应用钛合金阳极氧化液处理钛合金表面的方法，其特征在于，步骤3中，阳极氧化处理的处理条件为：在温度为15～25℃、电压为20-40V的条件下处理30-90s。 技术说明书 一种钛合金阳极氧化液及其表面处理方法 技术领域 本技术属于钛合金表面处理技术领域，具体涉及一种钛合金阳极氧化液，本技术还涉及应用上述一种钛合金阳极氧化液的处理钛合金表面的方法。 背景技术 钛是20世纪50年代发展起来的一种重要的结构金属，钛合金因具有强度高、耐蚀性好、耐热性高等特点而被广泛用于各个领域。世界上许多国家都认识到钛合金材料的重要性，相继对其进行研究开发，并得到了实际应用。 第一个实用的钛合金是1954年美国研制成功的Ti-6Al-4V合金，由于它的耐热性、强度、塑性、韧性、成形性、可焊性、耐蚀性和生物相容性均较好，钛合金得到了广泛的应用。 在适当的阳极氧化条件下，钛合金表面会产生一种富有艺术价值的、呈现丰富色彩变化的阳极氧化膜层，其既有一定的装饰性，又有一定的耐腐蚀能力。具有广泛的应用前景。

钛及钛合金防腐应用

钛及钛合金的防腐应用 钛的另一个显著特点是耐腐蚀性强，这是由于它对氧的亲合力特别大，能在其表面上生成一层致密的氧化膜，可保护钛不受介质腐蚀。金属钛在大多数水溶液中，都能在表面生成钝化氧化膜。因此，钛在酸性、碱性、中性盐水溶液中和氧化性介质中具有很好的稳定性，比现有的不锈钢和其它有色金属的耐腐蚀性都好，甚至可与铂比美。但是，如果在某种介质中，能连续溶解钛表面氧化膜时，则钛在这种介质中便会受到腐蚀。例如，钛在氢氟酸、浓的或热的盐酸、硫酸和磷酸中，由于这些溶液溶解钛表面氧化膜，所以钛被腐蚀。如果在这些溶液中加入氧化剂或某些金属离子时，则钛表面氧化膜便会受到保护，此时钛的稳定属于增加。 一．化学工业 在化工生产中，用钛代替不锈钢、镍基合金和其它稀有金属作为耐腐蚀材料,这对增加产量，提高产品质量，延长设备使用寿命、减少消耗、降低能耗、降低成本、防止污染、改善劳动条件和提高生产率等方面都有十分重要的意义。 近年来，我国化工用钛的范围不断扩大，用量逐年增加，钛已成为化工装备中主要的防腐蚀材料之一。其主要应用于蒸馏塔、反应器、压力容器、热交换器、过滤器、测量仪器、汽轮机叶片、泵、阀、管道、氯碱生产电极、合成塔内衬、其它耐酸设备内衬等。钛作为一种优良的用于化工装置中的耐腐蚀结构材料，已经确立了它的地位，也愈来愈引起工程技术人员的重视。 1氯碱工业 钛在各种酸、碱、盐介质中，除上述四种无机酸和腐蚀性很强的氯化铝外，都具有很好的稳定性。所以，钛是化学工业中优良的抗腐蚀材料，得到了越来越广泛的应用。例如，在氯碱工业中使用钛金属阳极和钛制湿氯气冷却器，收到很好的经济效果，被誉为氯碱工业中的一大革命。 氯碱工业是重要的基本原料工业，其生产和发展对国民经济影响很大。这是因为钛对氯离子的耐腐蚀性能优于常用的不锈钢和其它有色金属。目前氯碱工业中广泛采用钛来制造金属阳极电解槽、离子膜电解槽、湿氯冷却器、精制盐水预热器、脱氯塔、氯气冷却洗涤塔等。这些设备的主要零部件过去多采用非金属材料（如石墨、聚氯乙烯等），由于非金属材料的力学性能、热稳定性能和加工工艺性能不够理想，造成设备笨重、能耗大、寿命短，并影响产品质量和污染环境。因此，我国自70年代以来，开始陆续用金属阳极电槽和离子膜电槽代替石墨电槽，用钛制湿氯冷却器代替石墨冷却器，均取得良好的效果。 例如：钛制湿氯冷却器的应用。食盐电解生产烧碱要产生大量的高温湿氯气，温度一般在75~95℃，需要经过冷却和干燥才能使用。 我国食盐电解制取氯气的生产，以前因为冷却工艺不合理或因冷却设备的腐蚀问题影响

最新压铸件表面处理颜色常用语 (中英文双语

压铸件表面处理颜色常用语（中英文双 语）

2008-09-01 17:18 压铸件表面处理颜色常用语（中英文双语） 珍珠叻(pearl nickel) 金属产品丝印(silk screening on Metal parts) 电彩锌 (electric coloring zinc) 珍珠铬(pearl chrome) 移印(PAD printing) 表调(Pre-dips) 珍珠金(pearl gold) 焗漆(baking enamel) 磷化(phosphatizing) 金(gold) 镁合金阳极处理(anodizing) 铬化(chromating) 尼龙叻(satin nickel) 新铝色(alusilber) 钝化(passivating) 哑灰(dull grey) 无铬钝化(deactivator) 古青(antique brass) 闪银(sparkle silver) 除漆剂(varnish remover)

黑白(antique bronze) 特(微)闪银[extra (light) sparkle silver] 古红(antique copper ) 超幼银(super fine silver) 黑胚抛光(as-cast polished) 特幼银(extra fine silver) 喷珍珠镍(painted pearl nickel) 镁合金电镀化学镍DNC-MG (electroless Nickel plating) 喷珍珠铬(painted pearl chrome) 镁合金非铬皮膜MAGPASS (Cr-Free passivation) 砂铬 (satin chrome) 光铬(bright chrome) 电泳漆(electrophoretic coating) 哑银灰(dull/Matte silver grey) 氟/碳聚合物喷涂(KYNAR 500-PVF2 coatings) 半哑粗(细)银[semi-dull coarse/fine silver] 静电粉沫喷涂(electrostatics powder coatings) 喷砂阳极处理(anodization of sand blast) 聚氨酯漆喷涂 (polyurethane coatings ) 磨光阳极染色(polishing anode dyeing) 聚脂漆喷涂(polyester coatings) 环氧树酯喷涂(epoxy coatings) 普通焗漆(baking enamel coatings)

钛合金表面处理

钛合金表面处理 Hessen was revised in January 2021

钛合金表面处理 引言 钛在高温下易于与空气中的O、H、N等元素及包埋料中的Si、Al、Mg等元素发生反应，在铸件表面形成表面污染层，使其优良的理化性能变差，硬度增加、塑性、弹性降低，脆性增加。 钛的密度小，故钛液流动时惯性小，熔钛流动性差致使铸流率低。铸造温度与铸型温差(300℃)较大，冷却快，铸造在保护性气氛中进行，钛铸件表面和内部难免有气孔等缺陷出现，对铸件的质量影响很大。 因此，钛铸件的表面处理与其它牙用合金相比显得更为重要，由于钛的独特的理化性能，如导热系数小、表面硬度、及弹性模量低，粘性大，电导率低、易氧化等，这对钛的表面处理带来了很大的难度，采用常规的表面处理方法很难达到理想的效果。必须采用特殊的加工方法和操作手段。 铸件的后期表面处理不仅是为了得到平滑光亮的表面，减少食物及菌斑等的积聚和粘附，维持患者的正常的口腔微生态的平衡，同时也增加了义齿的美感；更重要的是通过这些表面处理和改性过程，改善铸件的表面性状和适合性，提高义齿的耐磨、耐蚀和抗应力疲劳等理化特性。 一、表面反应层的去除 表面反应层是影响钛铸件理化性能的主要因素，在钛铸件研磨抛光前，必须达到完全去除表面污染层，才能达到满意的抛光效果。通过喷砂后酸洗的方法可完全去除钛的表面反应层。 1.喷砂：钛铸件的喷砂处理一般选用白刚玉粗喷较好，喷砂的压力要比非贵金属者较小，一般控制在以下。因为，喷射压力过大时, 砂粒冲击钛表面产生激烈火花，温度升高可与钛表面发生反应,形成二次污染，影响表面质量。时间为15~30秒，仅去除铸件表面的粘砂、表面烧结层和部分和氧化层即可。其余的表面反应层结构宜采用化学酸洗的方法快速去除。 2.酸洗：酸洗能够快速完全去除表面反应层，而表面不会产生其他元素的污染。HF—HCl系和HF—HNO3系酸洗液都可用于钛的酸洗，但 HF—HCl系酸洗液吸氢量较大，而HF—HNO3系酸洗液吸氢量小，可控制HNO3的浓度减少吸氢，并可对表面进行光亮处理，一般HF的浓度在3%~5 %左右，HNO3的浓度在 15%~30%左右为宜。

压铸件及表面处理零件外观检验标准

外观检验标准 WI/DQ JS -07 A0 1.目的：规范统一压铸件及表面处理零件外观标准。 2.范围:适用于公司所生产的所有压铸件、表面处理零件产品，客户特别规定的 除外。 3.权责：本标准由技术部编制，运用于判定产品外观缺陷及接收标准。 4.定义 4.1压铸件、表面处理等级 一级:产品外露表面即装饰表面，表面处理为抛光+电镀零件。如执手、面板产品等。 二级:安装前可见的表面，壳体内表面等。 三级:结构件，非外露表面或零件。 4.2压铸件表面缺陷描述 流痕:在表面出现波浪或条纹，原因为流入模具内的熔汤熔融状态不充分。 充填不良：由于模具充填不充分而导致零件部分缺省。 裂缝：由于外力产生微小的裂纹。原因为铸件凝固收缩，或脱模时包紧力过大。 缩限:材料有像火山口一样的凹陷。原因为铸件在肉厚处的收缩。 起泡：铸件表面的气孔，有像水泡或肿块凸起，为铸件开模或热处理时表面气体膨胀。 积炭：熔汤熔着模具表面，使得铸件表面产生缺肉或粗糙的现象。 模裂纹：模具表面有热裂纹的伤痕时使得铸件表面产生同样形状的伤痕。 冲蚀：熔汤高温高速冲蚀模具，使得铸件产生与模具相同的伤痕。 脱皮：铸件表面部分剥离的现象，最易发生在表面光滑的铸件上。 针孔：氢气导致针状细小的砂孔，因除气不彻底产生的内部缺陷。 擦伤:由于磨损使表面不理想，有比较长的痕迹。 缩孔：因熔汤凝固收缩而产生的内部砂孔。 气孔：因卷入气体或空气导致铸件内部存在的砂孔。 玷污:其它材料或其它材料的加入使表面变色，如机器润滑油，离型剂等。 隔层：铸件层剥皮。 变形:产品收缩应力或顶出变形。 凹陷:由于不同的材料的结合度和收缩率不同,引起表面凹陷。

Ti—FG—BM型钛合金种植体表面处理及生物相容性研究进展

Ti—FG—BM型钛合金种植体表面处理及生物相容性研究进展钛合金由于具有良好的机械性能、优秀的生物相容性特征和体液环境的耐 腐蚀性，成为牙科修复临床应用中的常见材料。但是当前临床中使用的钛合金比人骨有更高的弹性，所以经常会出现种植的牙齿与骨骼之间因为弹性规模不匹配造成的种植体周围出现了骨吸收的情况，經常会出现种植体断裂或松动等，严重影响了种植的成功率。因此，开发研制与骨组织相近的低弹性模量Ti-FG（function group）-BM（bioactive material）型种植就成为当前研究的热点。 标签：低弹性模量；种植体；功能组 钛合金在牙科修复物中作为首选的材料，是因为钛合金具有良好的生物相容性特征，并具有良好的机械力学性。但是钛合金由于是金属材料，并且没有促进新骨骼生成的能力，所以没有生物活性。所以找到一种具有促进骨骼整合并可以与骨骼整合的材料是非常重要的。本文对开发研制与骨组织相近的低弹性模量Ti-FG-BM型种植体材料在口腔种植修复应用的重要内容的研究进展作一综述。 1 口腔种植研究的主要方向 由于当前人们生活水平的不断提高，人们对牙齿的美观程度要求也越来越高，并且牙齿种植也可以从很大程度上提高人们的生活质量，所以口腔种植手术在牙科应用越来越广泛。但是口腔种植体材料较为昂贵，所以很多学者不断寻找有较好的生物相容性且与人体骨骼组织的弹性硬度相匹配的材料，为降低消费者种植费用和提高种植手术成功率不断努力。在20世纪初期，临床上常用的种植体材料主要有钛合金、钴合金和不锈钢，但是钛合金与不锈钢的弹性较大，所以与骨骼之间弹性模量不匹配，在种植以后载荷并不能有效传递到周围的骨骼组织，所以在种植以后种植体容易出现松动或周围骨组织吸收的现象，最终导致种植术失败[1-3]。与此同时，钛合金表面经过处理的生物惰性氧化层与骨骼不能发生化学结合反应，仅仅是与骨骼融合，从而限制了其在较大承载部位的使用。基于以上原因，科学家不断研究有更高生物相容性和更接近骨骼弹性模量的Ti-FG-BM的种植体，可以更充分满足对口腔植入材料的要求，也成了当前研究的热点话题。 2 国际社会的研究状况 钛合金作为植入体材料在20世纪60年代首次在瑞典用于口腔种植，其优良的特性也促进了临床对外科植入体材料的深入研究，随后钛合金材料在临床上被用作替换材料。在20世纪70年代以后，在外科修复和替换器件的发展中，钛合金被广泛应用。第一代钛合金主要包括纯钛、Ti-3Al-2.5V、Ti-6Al-4V等，但是临床中人们发现V对人体有较大的毒性，并且这类合金的耐腐蚀程度差，所以迫切需要下一代生物医用合金的研发。一直到20世纪80年代中期，德国和瑞士先后开发了新一代钛合金Ti-6AL-7NbTi-5A12.5Fe，并且在临床中得到了广泛应用[4-5]。我国自行研制的Ti-51A1、Ti-6A1-7Nb、Ti-2.5A1-2.5Mo-2.5Zr，非常实

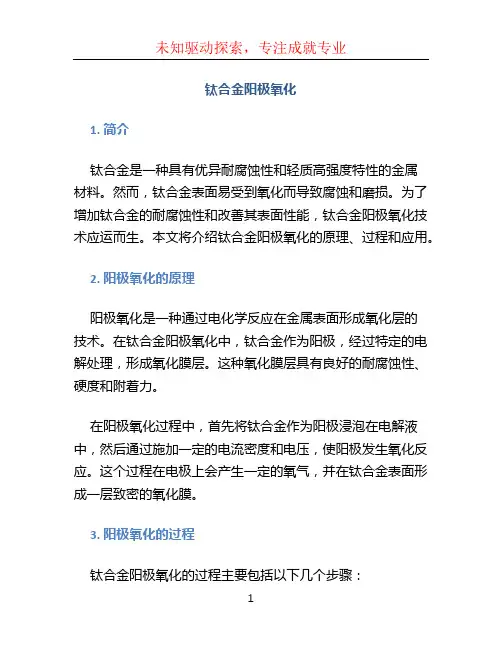

钛合金阳极氧化

钛合金阳极氧化 钛合金以质轻、比强度高、耐蚀性强而广泛应用于航天、船舶、化工和生物医学等领域。钛合金性能优越，储量丰富(元素钛的世界储量约34亿吨)，随着开采、N-r_技术的不断进步，钛合金的工业应用不断扩大。钛合金能在600 ℃的高温下长期稳定工作，在-200 ℃低温下仍能保持很好的塑性；另外，钛合金还具有无磁、良好的弹性、形状记忆、吸氢、超导、低阻尼、高抗冲击强度、耐压、抗震、与复合材料有良好的相容性等性能。因此，钛合金在航空、化工、石油、电力、舰船、轻纺及医疗等行业上获得日益广泛的应用。 钛及钛合金在工程上应用较晚，直到 1952 年才正式作为结构材料使用，这主要是因为钛和氧、氮、氢和碳等元素有很强的亲和力，并易产生化学作用，致使钛及其合金的生产成本较高的缘故。一个国家使用钛的多少，标志着国家的科技水平，军事实力和经济实力的强弱。我国的钛资源十分丰富，储量居世界首位，钛生产量列世界第四位，这是我国发展钛工业的优势。目前，我国己有 20 个省市自治区探明有钛矿。自从一九八五年有关钛的冶炼、加工和分析检验方面的技术得到基本解决后，我国钛的生产及应用速度大大加快。2005 年全国钛及钛合金锭的生产量达到 16230 吨，同比增加了37.3 ％；钛加工材实际生产9963.4吨，同比增加了17.0 ％，海绵钛生产9510.8吨，同比增加了 97.8 %；钛粉生产 1165 吨，同比增加了 46.0 %。近年来，国内外军用飞机上使用钛合金的比例正在逐渐加大。F-22是举世公认的第四代战斗机的典型代表，它所使用的材料中41％为钛合金。此外，美B．2轰炸机、法幻影2000及俄Cy-27CK战斗机的钛用量也分别达到了26％、23％、25％。钛合金正成为一种非常有发展前景的材料。但是，钛合金也有一些不足之处，如钛合金的导热性差、摩擦系数大、抗磨性较差，切削加工时，容易使工件及刀具温度升高，造成粘刀，因此切削加工性差。钛合金的化学活性很高，在高温下极易受氢、氧、氮的污染。钛合金硬度低，耐磨性差，本身电位较正，与其他材料接触易造成接触腐蚀，同时对氢脆、镉脆等都很敏感。为解决钛合金性能上存在的不足。钛合金表面处理方法主要有化学转化膜处理、阳极氧化、电镀、热扩散、表面沉积、激光表面处理和离子注入等。其中阳极氧化和功能性镀层较为常用。 近二十年来 ,世界各国都加强了对钛合金表面处理技术的研究,采用阳极氧化工艺在钛合金表面制备纳米 TiO2 以提高钛合金的耐磨性、耐蚀性及生物相容性成为当前领域内研究的热点之一。阳极氧化作为一种利用电解作用在金属表面形成氧化膜的工艺 ,其操作简单 ,易于控制 ,通过调节阳极氧化参数(电压、电流、电解液浓度等)即可获得不同结构和不同化学性能的阳极氧化膜,从而扩大钛合金的应用领域 ,因此成为提高钛合金性能的一种高效途径。钛合金的阳极氧化膜具有比钛基体更高的硬度、强度、耐蚀性及耐磨性，能防止渗氢，而且可以呈现各种颜色，是理想的保护层和装饰层。要实现钛合合金的化学铣切和阳极氧化，就需要事先对钛零件进行表面清理。热处理过的钛合金零件由于表面生成难以清除的氧化层，给表面清理带来一定困难，清除的效果对后续加工的质量有很大的影响。。 五十年代以“空中金属”著称，六十年代又以“陆用金属”著称，七十年代更以“海洋金属”而崛起。钛基合金是目前应用的工程材料中密度较小的村料之一，最早的应用就是为军事航空工业提供高性能材料，通过减轻重量来节省燃料消耗提高飞机经济性，以及轻量化利于军用飞机的机动性而言，钛材不容置疑地被认定为可靠优良的材料。另外，随着发动机推力不断提高，压气机增压比不断
