现代控制理论第4章教学要求(第四章)
现代控制理论第4章教学要求
按章节，打*号的部分为本科不要求的内容，另外在一些未打*的部分有些内容也不要求，请按下面要求的内容组织本科教学。
第4 章动态系统的结构分析
4.1 引言
4.1.1 能控性与能观性物理现象——从例子谈起
从物理角度理解能控性与能观性的重要性。
4.1.2 能控性与能观性的数学描述
从数学角度理解能控性与能观性的状态方程特点。
4.2 连续线性系统能控性与能观性定义
4.2.1 能控性定义
理解能控性的定义包含的丰富内涵。
能利用定义解决与系统能控性相关的问题。
4.2.2 能观性定义
理解能观性的定义包含的丰富内涵。
能利用定义解决与系统能观性相关的问题。
4.3 连续线性系统能控性与能观性判据
4.3.1 定常系统的能控性判据与能控性指数
掌握定常系统的Gram矩阵能控性判据。
掌握Jordan标准型的能控性判据，并能依此进行相应计算。
掌握能控性矩阵秩判据，并能依此进行相应计算。
了解能控性PBH判据，包括PBH秩判据和PBH特征向量判据。
了解定常系统的能控性指数，并基此减小能控性矩阵的规模。
4.3.2 定常系统的能观性判据与能观性指数
掌握定常系统的Gram矩阵能观性判据。
掌握Jordan标准型的能观性判据，并能依此进行相应计算。。
掌握能观性矩阵秩判据，并能依此进行相应计算。
了解能观性PBH判据，包括PBH秩判据和PBH特征向量判据。。
了解定常系统的能观性指数，并基此减小能观性矩阵的规模。
4.3.3 时变系统的能控性判据
了解时变系统的 Gram矩阵能控性判据。
了解时变系统的能控性秩判据。
4.3.4 时变系统的能观性判据
了解时变系统的 Gram矩阵能观性判据。
了解时变系统的能观性秩判据。
4.3.5 时变系统的能控、能观性判据与其定常情况的关系
理解时变系统的能控、能观性判据与其定常情况的关系。
4.4 连续线性系统输出能控性和输出函数能控性及判据
4.4.1 输出能控性定义及其判定*
本科不要求此节内容。
4.4.2 输出函数能控性定义及其判定*
本科不要求此节内容。
4.5 连续线性系统的对偶关系
4.5.1 定常情况下的对偶关系
理解定常情况下的对偶关系，燕能利用对偶关系解决相关问题。
4.5.2 时变情况下的对偶关系
了解定常情况下的对偶关系，燕能利用对偶关系解决相关问题。
4.6 定常连续线性系统的能控型与能观型
4.6.1 SISO 系统的能控标准型与能观标准型
掌握SISO系统的能控标准型与能观标型以及变换方法，能计算标准型。
4.6.2 MIMO 类SISO 的能控标准型与能观标准型
了解MIMO 类SISO 的能控标准型与能观标准型。
4.6.3 MIMO 系统的Wonham 规范型与Luenberger 规范型*
本科不要求此节内容。
4.7 连续线性系统的结构分解
4.7.1 结构分解的意义
理解结构分析的意义所在。
4.7.2 时变情况下的结构分解
理解结构分解所表征的涵义。
4.7.3 线性定常系统结构分解的变换阵构造方法
掌握结构分解的方法，特别是线性定常系统的分解变换阵构造方法，并能对具体系统进行结构分解。
4.8 连续定常线性系统的实现问题及其与结构特性间的关系

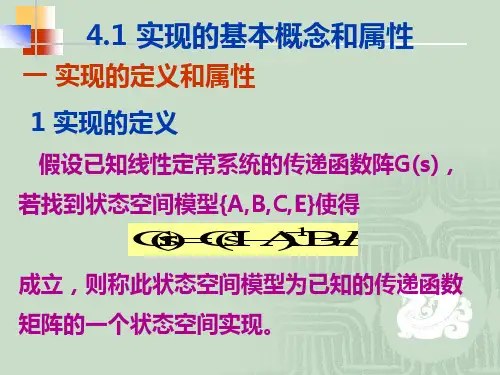

4.8.1 传递函数矩阵描述的直接实现问题
掌握传递函数描述的能控、能观标准型直接实现。
4.8.2 矩阵分式描述的实现问题*
本科不要求此节内容。
4.8.3 PMD 模型的实现问题*
本科不要求此节内容。
4.8.4 时域与频域结构特性
了解“PMD描述的互质性与状态空间描述的能控性、能观性”中只关注PMD用(A,B，C，D)表达时的情况与状态空间描述相关的部分。
了解MFD的互质性与状态空间描述的能控性、能观性。
理解系统的解耦零点与结构特性(只关注PMD用(A,B，C，D)表达时的情况)。
能分析系统的解耦零点。
4.8.5 最小实现与求解
理解最小实现的定义与充要条件。
理解最小实现在非奇异变换下的广义唯一性。
掌握基于传递函数阵的最小实现及其计算。
其他内容不要求。
4.9 离散线性系统的能控能观性及其判据 *
4.9.1 能控、能观性概念*
此节内容不要求。
4.9.2 时变情况下的能控性、能达性与能观性、能构性判据*
此节内容不要求。
4.9.3 定常情况下的能控性与能观性判据 *
此节内容不要求。
4.9.4 定常情况下的最小拍控制与最小拍观测 *
此节内容不要求。
4.9.5 定常情况下离散化连续系统保持能控性和能观性的条件 *
此节内容不要求。
4.10 非线性系统的能观与能控性 *
此节内容不要求。
4.11 小结
现代控制理论实验报告
实验报告 ( 2016-2017年度第二学期) 名称：《现代控制理论基础》 题目：状态空间模型分析 院系：控制科学与工程学院 班级： ___ 学号： __ 学生姓名： ______ 指导教师： _______ 成绩： 日期： 2017年 4月 15日
线控实验报告 一、实验目的： l.加强对现代控制理论相关知识的理解； 2.掌握用 matlab 进行系统李雅普诺夫稳定性分析、能控能观性分析； 二、实验内容 1 第一题：已知某系统的传递函数为G (s) S23S2 求解下列问题： （1）用 matlab 表示系统传递函数 num=[1]; den=[1 3 2]; sys=tf(num,den); sys1=zpk([],[-1 -2],1); 结果： sys = 1 ------------- s^2 + 3 s + 2 sys1 = 1 ----------- (s+1) (s+2) （2）求该系统状态空间表达式： [A1,B1,C1,D1]=tf2ss(num,den); A = -3-2 10 B = 1 C = 0 1
第二题：已知某系统的状态空间表达式为： 321 A ,B,C 01：10 求解下列问题： （1）求该系统的传递函数矩阵： （2）该系统的能观性和能空性： （3）求该系统的对角标准型： （4）求该系统能控标准型： （5）求该系统能观标准型： （6）求该系统的单位阶跃状态响应以及零输入响应：解题过程： 程序： A=[-3 -2;1 0];B=[1 0]';C=[0 1];D=0; [num,den]=ss2tf(A,B,C,D); co=ctrb(A,B); t1=rank(co); ob=obsv(A,C); t2=rank(ob); [At,Bt,Ct,Dt,T]=canon(A,B,C,D, 'modal' ); [Ac,Bc,Cc,Dc,Tc]=canon(A,B,C,D, 'companion' ); Ao=Ac'; Bo=Cc'; Co=Bc'; 结果： （1） num = 0 01 den = 1 32 （2）能控判别矩阵为： co = 1-3 0 1 能控判别矩阵的秩为： t1 = 2 故系统能控。 （3）能观判别矩阵为： ob = 0 1
最优控制理论课程总结
《最优控制理论》 课程总结 姓名：肖凯文 班级：自动化1002班 学号：0909100902 任课老师：彭辉
摘要：最优控制理论是现代控制理论的核心，控制理论的发展来源于控制对象的要求。尽50年来，科学技术的迅速发展，对许多被控对象，如宇宙飞船、导弹、卫星、和现代工业设备的生产过程等的性能提出了更高的要求，在许多情况下要求系统的某种性能指标为最优。这就要求人们对控制问题都必须从最优控制的角度去进行研究分析和设计。最优控制理论研究的主要问题是：根据已建立的被控对象的时域数学模型或频域数学模型，选择一个容许的控制律，使得被控对象按预定要求运行，并使某一性能指标达到最优值[1]。 关键字：最优控制理论，现代控制理论，时域数学模型，频域数学模型，控制率Abstract： The Optimal Control Theory is the core of the Modern Control Theory，the development of control theory comes from the requires of the controlled objects.During the 50 years， the rapid development of the scientific technology puts more stricter requires forward to mang controlled objects，such as the spacecraft，the guide missile，the satellite，the productive process of modern industrial facilities，and so on，and requests some performance indexes that will be best in mang cases.To the control problem，it requests people to research ,analyse，and devise from the point of view of the Optimal Control Theory. There are mang major problems of the Optimal Control Theory studying,such as the building the time domain’s model or the frenquency domain’s model according to the controlled objects,controlling a control law with admitting, making the controlled objects to work according to the scheduled requires, and making the performance index to reseach to a best optimal value. Keywords: The Optimal Control Theroy， The Modern Control Theroy， The Time Domaint’s Model， The Frequency domain’s Model，The Control Law
现代控制理论课程报告
- 现代控制理论课程总结 学习心得 从经典控制论发展到现代控制论,是人类对控制技术认识上的一次飞跃。现代控制论是用状态空间方法表示,概念抽象,不易掌握。对于《现代控制理论》这门课程，在刚拿到课本的时候，没上张老师的课之前，咋一看，会认为开课的内容会是上学期学的控制理论基础的累赘或者简单的重复，更甚至我还以为是线性代数的复现呢！根本没有和现代控制论联系到一起。但后面随着老师讲课的风格的深入浅出，循循善诱，发现和自己想象的恰恰相反，张老师以她特有的讲课风格，精心准备的 ppt 课件，向我们展示了现代控制理论发展过程，以及该掌握内容的方方面面，个人觉得，我们不仅掌握了现代控制理论的理论知识，更重要的是学会了掌握这门知识的严谨的逻辑思维和科学的学习方法，对以后学习其他知识及在工作上的需要大有裨益，总之学习了这门课让我受益匪浅。 由于我们学习这门课的课时不是很多，并结合我们学生学习的需求及所要掌握的课程深入程度，张老师根据我们教学安排需要，我们这学期学习的内容主要有： 1.绪论；2.控制系统的状态表达式；3.控制系统状态表达式的解；4.线性系统的能空性和能观性；5.线性定常系统的综合。而状态变量和状态空间表达式、状态转移矩阵、系统的能控性与能观性以及线性定常系统的综合是本门课程的主要学习内容。当然学习的内容还包括老师根据多年教学经验及对该学科的研究的一些深入见解。 在现代科学技术飞速发展中,伴随着学科的高度分化和高度综合,各学科之间相互交叉、相互渗透,出现了横向科学。作为跨接于自然科学和社会科学的具有横向科学特点的现代控制理论已成为我国理工科大学高年级的必修课。 经典控制理论的特点 经典控制理论以拉氏变换为数学工具，以单输入－单输出的线性定常系统为主要的研究对象。将描述系统的微分方程或差分方程变换到复数域中，得到系统的传递函数，并以此作为基础在频率域中对系统进行分析和设计，确定控制器的结构和参数。通常是采用反馈控制，构成所谓闭环控制系统。经典控制理论具有明显的局限性，突出的是难以有效地应用于时变系统、多变量系统，也难以揭示系统更为深刻的特性。当把这种理论推广到更为复杂的系统时，经典控制理论就显得无能为力了，这是因为它的以下几个特点所决定。 [ 1．经典控制理论只限于研究线性定常系统，即使对最简单的非线性系统也是无法处理的；这就从本质上忽略了系统结构的内在特性，也不能处理输入和输出皆大于1的系统。实际上，大多数工程对象都是多输入－多输出系统，尽管人们做了很多尝试，但是，用经典控制理论设计这类系统都没有得到满意的结果；2．经典控制理论采用试探法设计系统。即根据经验选用合适的、简单的、工程上易于实现的控制器，然后对系统进行分析，直至找到满意的结果为止。虽然这
现代控制理论实验
华北电力大学 实验报告| | 实验名称状态空间模型分析 课程名称现代控制理论 | | 专业班级：自动化1201 学生姓名：马铭远 学号：2 成绩： 指导教师：刘鑫屏实验日期：4月25日
状态空间模型分析 一、实验目的 1.加强对现代控制理论相关知识的理解； 2.掌握用 matlab 进行系统李雅普诺夫稳定性分析、能控能观性分析； 二、实验仪器与软件 1. MATLAB7.6 环境 三、实验内容 1 、模型转换 图 1、模型转换示意图及所用命令 传递函数一般形式： MATLAB 表示为： G=tf(num,den)，，其中 num,den 分别是上式中分子，分母系数矩阵。 零极点形式： MATLAB 表示为：G=zpk(Z,P,K) ，其中 Z，P ，K 分别表示上式中的零点矩阵，极点矩阵和增益。 传递函数向状态空间转换：[A,B,C,D] = TF2SS(NUM,DEN)； 状态空间转换向传递函数：[NUM,DEN] = SS2TF(A,B,C,D,iu)---iu 表示对系统的第 iu 个输入量求传递函数；对单输入 iu 为 1。
例1：已知系统的传递函数为G（S）= 2 2 3 24 11611 s s s s s ++ +++ ,利用matlab将传递函数 和状态空间相互转换。 解：1.传递函数转换为状态空间模型： NUM=[1 2 4];DEN=[1 11 6 11]; [A,B,C,D] = tf2ss(NUM,DEN) 2.状态空间模型转换为传递函数： A=[-11 -6 -11;1 0 0;0 1 0];B=[1;0;0];C=[1 2 4];D=[0];iu=1; [NUM,DEN] = ss2tf(A,B,C,D,iu); G=tf(NUM,DEN) 2 、状态方程状态解和输出解 单位阶跃输入作用下的状态响应： G=ss(A,B,C,D);[y,t,x]=step(G);plot(t,x). 零输入响应 [y,t,x]=initial(G,x0)其中，x0 为状态初值。
现代控制理论 复习要点
第二章 控制系统的状态空间描述 小结 一、建模：状态空间描述（现代控制：内部描述） 1、对象：① 线性时不变系统；② 离散时间系统；③ 时变系统；④ 非线性系统。 2、模型形式（状态空间表达式）： ① 一阶微分方程组（一阶差分方程组）；② 向量-矩阵形式； ③ 系统方框图；④ 状态变量图。 3.方法（途径）： ①（已知）系统机理→（求）状态空间表达式； ②（已知）输入输出描述（经典控制：外部描述）?????→实现问题（求）状态空间表达 式（现代控制：内部描述） a 、（已知）方块图→（求）状态空间表达式； 方块图?????→无零点惯性环节有零点惯性环节二阶振荡环节 状态变量图?????????→将积分器的输出作为状态变量状态空间描述 b 、（已知）传递函数阵/高阶微分方程（脉冲传递函数阵/高阶差分方程）→（求）状态空间表达式 ))a b ????????????无零点实现：能控标准型、能观标准型 直接分解法：能控标准型、能观标准型最小实现有零点实现串联分解法(串联实现)并联分解法（并联实现或约旦标准型实现）：无重极点;有重极点 二、状态变量的线性变换 1、系统状态空间表达式的非唯一性 2、系统的不变性 ① 特征值不变性/特征多项式系数（特征方程）不变性； ② 传递函数矩阵不变性； ③ 系统的能控性与能观性不变性。 3、状态空间表达式→约旦标准型 三、状态空间表达式（现代控制：内部描述）→传递函数阵（经典控制：外部描述） 1. 已知()()()()()()()()()()x t A t x t B t u t y t C t x t D t u t ???=+= ＋，求传递函数1()()()adj s s G s s s --+-=-+=-C I A B D I A C I A B D I A 四、组合系统 1．（已知）若干子系统的并联、串联、输出反馈联结→（求）状态空间描述或传递函数阵
现代控制理论实验报告
现代控制理论实验报告
实验一系统能控性与能观性分析 一、实验目的 1.理解系统的能控和可观性。 二、实验设备 1.THBCC-1型信号与系统·控制理论及计算机控制技术实验平台； 三、实验容 二阶系统能控性和能观性的分析 四、实验原理 系统的能控性是指输入信号u对各状态变量x的控制能力，如果对于系统任意的初始状态，可以找到一个容许的输入量，在有限的时间把系统所有的状态引向状态空间的坐标原点，则称系统是能控的。 对于图21-1所示的电路系统，设iL和uc分别为系统的两个状态变量，如果电桥中 则输入电压ur能控制iL和uc状态变量的变化，此时，状态是能控的。反之，当 时，电桥中的A点和B点的电位始终相等，因而uc不受输入ur的控制，ur只能改变iL的大小，故系统不能控。 系统的能观性是指由系统的输出量确定所有初始状态的能力，如果在有限的时间根据系统的输出能唯一地确定系统的初始状态，则称系统能观。为了说明图21-1所示电路的能观性，分别列出电桥不平衡和平衡时的状态空间表达式： 平衡时：
由式（2）可知，状态变量iL和uc没有耦合关系，外施信号u只能控制iL的变化，不会改变uc的大小，所以uc不能控。基于输出是uc，而uc与iL无关连，即输出uc中不含有iL的信息，因此对uc的检测不能确定iL。反之式（1）中iL与uc有耦合关系，即ur的改变将同时控制iL和uc的大小。由于iL与uc的耦合关系，因而输出uc的检测，能得到iL 的信息，即根据uc的观测能确定iL（ω） 五、实验步骤 1．用2号导线将该单元中的一端接到阶跃信号发生器中输出2上，另一端接到地上。将阶跃信号发生器选择负输出。 2．将短路帽接到2K处，调节RP2，将Uab和Ucd的数据填在下面的表格中。然后将阶跃信号发生器选择正输出使调节RP1，记录Uab和Ucd。此时为非能控系统，Uab和Ucd没有关系（Ucd始终为0）。 3．将短路帽分别接到1K、3K处，重复上面的实验。 六、实验结果 表20－1Uab与Ucd的关系 Uab Ucd
