大学物理实验
1.3 系统误差的发现和消除
1.3.1 系统误差的发现
系统误差产生的原因往往是已知的，它的出现一般也是有规律的，人们通过长期的实践和理论研究总结出一些发现系统误差的方法。下面简述两种常用的方法。
1．理论分析法
所谓理论分析法就是观测者凭借所掌握的实验理论、实验方法和实验经验等，对实验所依据的理论公式的近似性、所采用的实验方法的完善性进行研究与分析，从中找出产生系统误差的某些主要根源，从而找出系统误差的方法。例如，气垫导轨实验中，经理论分析知道，由于滑块与导轨之间存在一定的摩擦阻力，如果实验中作为无摩擦的理想情况来处理，就会产生与摩擦阻力有关的系统误差。理论分析法是发现、确定系统误差的最基本的方法。
2．对比法
对比法就是改变实验的部分条件、甚至全部条件进行测量，分析改变前后所得的测量值是否有显著的不同，从中分析有无系统误差和探索系统误差来源的方法。对比的方法有多种，其中包括不同实验方法的对比，使用不同测量仪器的对比，改变测量条件的对比，以及采用不同人员测量的对比等。例如，将物体分别放在天平的左盘和右盘上进行称衡，可以发现天平不等臂引入的误差；精确地测量同一单摆在不同摆角时的周期值，可以发现周期与摆角有关。
以上介绍了两种发现系统误差的方法。除此之外，还有一些发现系统误差的方法，在具体的实验中，我们应该注意学习。
1.3.2 系统误差的处理
我们在处理系统误差时，常将它分为两类来考虑，即已定系统误差和未定系统误差。已定系统误差是指误差的绝对值和符号已经确定的系统误差，如电表、螺旋测微计的零位误差，测电压、电流时由于忽略表内阻引起的误差。处理数据时，必须将已定系统误差从测量值中减去，得到修正后的测量值。未定系统误差是指误差的绝对值和符号未确定的系统误差，如螺旋测微计制造时的螺纹公差等。处理数据时，对这类误差一般要估计出其分布范围（大致对应于不确定度估计中的△B）。实验中可以通过方案选择、参数设计、计量器具校准、环境条件控制等环节来减小未定系统误差的限值。下面介绍几个具体的原则。
1．消除产生系统误差的因素
这要求我们对整个测量过程及测量装置进行必要的分析与研究，找出可能产生系统误差的原因。例如，是否有近似公式或近似计算，测量仪器结构是否合理，测量环境方面是否有由于温度、湿度、气压、振动、电磁场等所引起的影响，观测者是否有估读刻度偏高或偏低的习惯等。经过分析与研究，如果确认实验中有系统误差，则针对具体原因，采取相应措施使系统误差得以减小或消除。
第1章 测量误差与数据处理的基础知识 5
2．对测量结果加以修正
计算出要处理的系统误差之值，取其反号为修正值，加到测量结果上，使测量结果得到修正；或者在计算公式中加入修正项去消除某项系统误差；或者用更高一级的标准仪器校准一般仪器，得到修正值或修正曲线，从而使测量结果得以修正。
3．采用适当的测量方法
在测量过程中，根据系统误差的性质，选择适当的测量方法，使测得值中的系统误差相互抵消，从而消除系统误差对测量结果的影响。例如，天平只有在两臂严格等长时，砝码的质量才等于被测物体的质量。而事实上，天平两臂总不是严格等长的，即砝码的质量与物体的质量并不严格相等。为了消除这种系统误差，可以采用所谓复称法称衡。设天平左臂和右臂的长度分别为1l 与2l ，物体的质量为m ，先将物体放在天平的左盘上，砝码放在右盘上进
行称衡。天平平衡时，砝码的质量为m '，于是可得到12ml m l '=。然后将砝码放在天平的左
盘上，物体放在右盘上进行称衡。天平平衡时，砝码的质量为m ''，于是可得到12m l ml ''=。
根据以上两式，可得m =
总的来说，消除系统误差影响的原则就是首先设法使它不产生，如果做不到，就修正它或减小它，或者在测量过程中设法消除它的影响。
导线电阻引起应变测量的误差分析及其补偿电路
导线电阻引起应变测量的误差分析及其补偿电路
导线电阻引起应变测量误差分析及其补偿电路 摘要：分析了全桥和半桥式应变测量电路中导线电阻引起测量误差的原因，并根据分析结果提出了一种传感器供桥电压自动补偿电路，以消除导线电阻引起的测量误差。 关键词：应变测量；桥式电路；补偿电路；测量误差 1 概述 应变片电测技术就是利用电阻应变片或由应变片制成的传感器对应力、应变、拉压力、位移、液体压力等物理量进行电测量的一种专门技术。它广泛应用于公路桥梁检测、地基沉陷和土压测量及筑路机械性能参数的测量中，其测量误差大小直接影响到桥梁、道路和机械参数的真实性和准确性，从而导致错误的分析和判断。在应变测量电路中，应变片或传感器与测量放大器用导线连接，由于连接导线具有一定的电阻，因此会引起测量误差，当连接导线较长时，这种误差往往很大而不能被忽略，例如，在桥梁检测中导线可能长达上千米。而本文分析结果表明，当导线长300m时引起的测量误差将超过20%。鉴于测量误差的重要性，本文在分析了导线电阻引起测量误差的基础上，提出了一种简单有效的消除这种误差的电桥电路。 2 导线电阻引起的误差分析 电桥电路具有测量精度高、抗干扰能力强等优点，更重要的是把应变片接成电桥电路可以消除温度变化产生的测量误差，因而得到广泛应用。以下将分别讨论由导线电阻引起的全桥及半桥电路的测量误差。2.1 全桥电路 全桥电路的接法如图1实线部分所示。图中R 1、R 2 、R 3 、R 4 为测量应 变片，r为连接导线的等效电阻，U AC 为测量放大器提供的供桥电压，U A′C′ 为电桥的实际工作电压。在不考虑导线电阻r的影响时，电桥输出给测量放大器的电压 图1 全桥电路接法

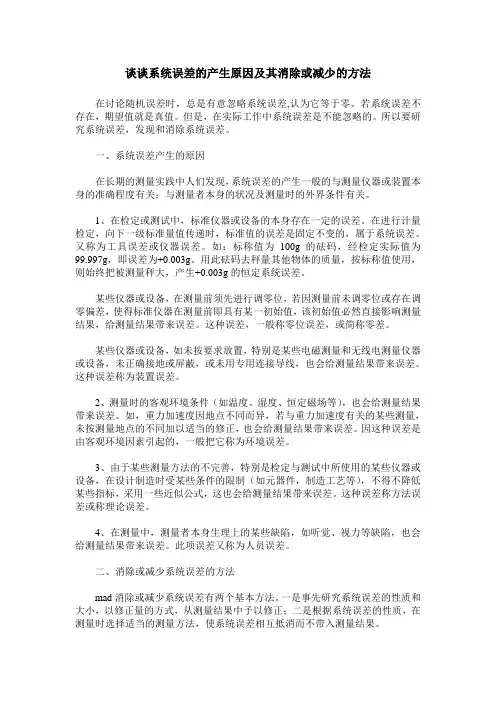

谈谈系统误差的产生原因及其消除或减少的方法
