注汽锅炉汽水分离器的安装使用.
FLQ20-18型
球形汽水分离器
安装使用说明书
中国石油天然气第八建设有限公司
2 0 0 5 年9 月
1设备安装说明
1.1 一般规定
1.1.1设备安装必须按照《蒸汽锅炉安全技术监察规程》和DL/T5047-95《电力建设施工验收技术规范》中的有关规定进行，且应符合制造厂的图纸和技术文件要求。
1.1.2设备安装前应经建设单位（业主）组织“监造”和“安检”合格，如发现制造缺陷应提交业主与制造厂厂家处理及鉴证，由于制造缺陷致使安装质量达不到规范要求时，应由业主和制造单位代表鉴证。
1.1.3凡属设备监察范围内的零部件，必须取得制造厂的设备技术文件，证明所用材料和制造质量符合《蒸规》的规定后，方准施工。
1.1.4安装设备和材料均应有产品合格证书，按规范规定应进行检验鉴定，经现场检验合格后，方准使用。
1.1.5现场自行加工的成品或半成品和自行生产配制的材料也应按有关规定进行检查，符合要求后，方准使用。
1.1.6设备安装过程中，应及时进行检查验收，上一工序未经检查验收合格，不得进行下一工序施工。隐蔽工程隐蔽前必须经检查验收合格。
1.1.7施工中必须经常保持现场整洁。设备安装结束后，必须彻底检查和清扫，内部不得有杂物存留。
1.1.8设备安装结束后，应有完整的施工技术记录，并应符合设计、设备技术文件和有关规范的规定。
1.2 管道的安装
1.2.1管子组合前或组合件安装前，均应将管道内部清理干净，管内不得遗留任何杂物。
1.2.2管子对接焊缝位置应符合下列规定：
a.焊缝位置距离弯管的弯曲起点不得小于管子外径或不小于100mm。
b.管子两个对接焊缝间的距离不宜小于管子外径且不小于150mm。
c.支吊架管部位置不得与管子对接焊缝重合，焊缝距离支吊架边缘不得小于50mm。
d.管子接口应避开疏、放水及仪表管等的开孔位置。距开孔边缘，不应小于50mm，且不应
小于孔径。
1.2.3管道上的两个成型件相互焊接时应加接短管。
1.2.4管道连接时，不得用强力对口，管子与设备的连接应在设备安装定位紧好地脚螺栓后自然地进行。
1.2.5管子的坡口形式和尺寸应按相应的设计图纸确定。当无图纸时应按DL5007（焊接篇）的规定加工。
1.2.6管子或管件的对口质量要求，应符合DL5007(焊接篇)的规定。
1.2.7管子或管件的坡口及内、外壁10~15mm范围内的油漆、垢、锈等，在对口前应清除干净，直至显示金属光泽。
1.2.8管子对口时一般应平直，焊接角变形在距离接口中心200mm处测量。应为：
当Dn <100mm时, a≯2mm
当Dn≥100mm时, a≯3mm
1.2.9管子支吊架的安装宜与管道的安装工作同步进行。
1.2.10 在管线上因安装仪表插座，疏水管座等需开孔、且孔径小于30mm时，不得用气割开孔。
1.2.11 支吊架间距参考值如下：
管子外径mm 间距 m
φ25 1.1~1.5
φ32 1.3~1.6
φ57 1.8~2.5
φ76 2.2~2.8
φ89 2.4~3.7
1.2.12管道安装的允许偏差值如下：
标高 <±15
水平管道弯曲度 DN≤100时 1/1000且≤20mm
DN >100时 1.5/1000且≤20mm
立管铅垂度≤2/1000 且≤15mm
交叉管间距偏差 <±10mm
1.2.13 阀门安装前，除复核产品合格以外还应按设计要求核对型号并按介质流向确定其安装方向。
1.2.14 阀门安装前应清理干净，保持关闭状态。安装和搬运阀门时，不得以手轮作为起吊点，且不得随意转动手轮。
1.2.15 所有阀门应连接自然，不得强力对接或承受外加重力载荷。法兰周围紧力应均匀，以防止由于附加应力而损坏阀门。
1.2.16 阀门安装，手轮不宜朝下，且便于操作及检修。
1.2.17安装阀门与法兰的连接螺栓时，螺栓应露出螺母2~3个螺距，螺母宜位于法兰的同一侧。
1.2.18 管道与其它管件的环焊缝、射线或超声波探伤的数量规定如下：
a.当外径大于159mm时，每条焊缝应进行100%探伤，II级合格。
b.当外径小于或等于159mm时，安装工地应各至少抽查接头数的10%。
1.2.19 受压元件的焊缝附近应打上低应力的焊工代号钢印。
1.3热力设备及管道保温
1.3.1需要保温的设备和管道应安装完毕，经焊接检验和严密性试验合格。
1.3.2设备和管道表面上的灰尘、油垢、铁锈等杂物需清除干净。
1.3.3设备的保温，采用δ100mm厚的硅酸铝耐火纤维毯外层为薄铁板作为保护层。
1.3.4管道保温按油田注汽管线保温施工规范执行。
2.设备使用说明
2.1投运前的准备
2.1.1设备试运前,必须完成各系统的分部试运和试验工作。（包括水压试验、安全阀整定、热工测量系统、控制调节系统、取样及冷却系统、余热利用系统等）。
2.1.2设备调试前，与之有关的土建安装应基本结束。
2.1.3设备第一次启动前，应进行一次工作压力的严密性水压试验。水压试验后利用其水压（不低于50%工作压力）冲洗取样系统、排污系统和仪表管路，以保证其畅通；
2.1.4设备启动升压前，水位表高低水位标志应清晰，位置正确，照明良好，控制室内能可靠监视设备水位；热工仪表校验完毕，能投入使用，附属零配件及装置齐全。
2.2设备的投运
2.2.1设备第一次升压应缓慢平稳,升温速度一般控制在50 o C/min之内, 升压过程中应检查各部分的膨胀情况及各部件的震动情况。
2.2.2设备投运时，阀门开启步骤如下：（见流程图）
先缓慢开启阀门1，再缓慢开启阀门2（4个依此开启），接着再缓慢开启阀门3、阀门
2.3.设备的停运与保养
缓慢开启阀门5、12,关闭阀门1、3、4、10、11, 再缓慢开启阀门17进行排污。如果设备停运一周左右，必须将污水排掉，以免沉淀结垢堵塞管路。如果设备长期不用，必须用除氧水中充满设备，并关闭所有进出口阀门，以防止设备内表腐蚀。
2.4.蒸汽干度的测量
蒸汽干度的测量参照GB10180-2003《工业锅炉热工试验规范》附录B的有关规定执行。
由于饱和蒸汽随着压力的升高其性质逐渐接近于水，在高压时饱和蒸汽具有很强的溶盐能力且具有其选择性，因此，利用这一特性测量饱和蒸汽和炉水的钠离子含量就能在工作压力范围内比较精确地计算出蒸汽的干度。其原理是：当炉水中含有一定量钠离子时，蒸汽带出的炉水量越多，蒸汽中的钠离子含量也越多。因此，通过测量蒸汽及炉水钠离子含量按下式即可求出蒸汽干度。
X=100 –（Na+
q /Na+
ls
）×100 %
式中：Na+
q 和Na+
ls
分别为蒸汽冷凝水和炉水的钠离子含量（mg/kg）。
蒸汽和锅水样的采集
为使蒸汽取样管取出的蒸汽含水量与蒸汽引出管中的含水量一致，蒸汽取样管中的速度应和蒸汽引出管中的速度相等，等速取样时蒸汽试样流量可按下式决定：
D qi = (d
qi
2/d2)* D
sc
式中：D
qi
蒸汽试样流量，kg/h
d
qi
蒸汽取样管孔内径，mm
d蒸汽引出管孔内径，mm
D
sc
锅炉输出蒸汽量。kg/h
蒸汽和锅水样品，必须通过冷却器冷却到30～40℃。取样管道与设备必须用不影响分析的耐蚀材料制成。蒸汽和锅水样品应保持常流，以确保样品有充分的代表性。
盛取蒸汽凝结水样品必须是塑料制成的瓶，盛取锅水样品的容器也可以用硬质玻璃瓶。采样前应先将取样瓶彻底清洗干净，采样时再用水样冲洗三次以后，按计算的试样流量取样，取样后应迅速盖上瓶塞。
在试验期间应定期对锅水和蒸汽进行取样和测定。
钠度计法（P
Na
电极法）
当钠离子选择性电极——P
Na
电极与甘汞参比电极同时浸入水溶液后，即组成测量电池
对，其中P
Na
电极的电位随溶液中的钠离子的活度而变化。用一台高阻抗输入的毫伏计测量，
即可获得同水溶液中钠离子活度相对应电极电位，以的P
Na
表示。
P= - lg a
Na
+
P
Na
电极的电位与溶液中钠离子活度的关系，符合涅恩斯托公式：
RT
E=E0+2.3026 —— lg a
Na
+
nF
式中：E —— P
Na
电极所产生的电位，mv
E0 ——零电位，mv
R ——气体常数（8.314J/mol·k）
T ——绝对温度（T=273.15+t℃）
n ——离子价数
F ——法拉第常数（96.487c/ mol）
a
Na
+——离子的活度（g-ion/L）
离子的活度与浓度的关系为
a= r c
式中：a ——离子的活度（g-ion/L）
r ——离子的活度系数（一般小于或等于1）
c ——离子的浓度（g-ion/L）
根据测试的结果，如C
Na +<10-3M时，r≈1，此时活度和浓度相接近。当C
Na
+>10-3M时，
r≠1，因此，在测得的结果中要考虑活度系数的修正。
当测定溶液的C
Na
+<10-3M时，如被测溶液和定位溶液的温度为20℃则式B3简化为
C′
Na
+
0.058lg =ΔE（V）
C
Na
+
0.058（P
Na -P′
Na
）=ΔE（V）
或ΔE
P Na = P′
Na
+
0.058
式中： C′
Na
+定位溶液的钠离子浓度，g-ion/L
C
Na
+被测溶液的钠离子浓度，g-ion/L
仪器
整套DWS-51型钠度计，包括钠离子选择性电极，0.1Nkcl的甘汞电极。0～50℃酒精温度计或水银温度计。
试剂
a、氯化钠标准液
P
Na
2标准贮备液（10-2M Na+）：精确称取1.169g，经250-350℃烘干1-2h的基准试剂（或优级纯）氯化钠（NaCl），溶于蒸馏水中，然后移入容量瓶并稀释至2L。
P
Na
4标准定位液（10-4M ），相当于2.3mg/L Na+
取P
Na
2贮备液，用高纯度蒸馏水精确稀释100倍，放置于塑料容器内保存。
b、碱化剂的配置：
试验室试剂二异丙胺母液[（CH
3）
2
CHNH CH（CH
3
）
2
]，含量不少于98%，直接贮存于小塑
料瓶中。
测定方法
a、仪器开启半小时后，按仪器的说明书进行调整，温度补偿以及满刻度校正等手续。
b、以P
Na 4标准溶液定位，定位应重复1-2次，直至重复定位误差不超过P
Na
4.00±0.02。
c、水样测定：以PH调至10以上的高纯度蒸馏水反复冲洗电极和电极杯（塑料制），
使P
Na
电极读数在6.5以上（或冲洗到指示值接近被测值），再用已加二异丙胺的被测溶液（水样）电极冲洗数次，最后重新取被测溶液，调至PH至10以上浸入
电极，再次进行调整温度补偿等手续。然后揿下仪表读数开关，待仪表指针平衡
后读数。
2.5.球形汽水分离器的技术参数：
1）．设计压力 18 MPa
2）．工作压力 3-17.2 MPa
3）．设计流量≤22.5 t/h
4）．入口蒸汽干度 >70 %
5）．出口蒸汽干度 >95 %
2.6.控制系统
该系统是由中央管理级（上位机）、现场控制级及通信网络构成的对所有流量计量所必需的工艺参数及分离器液位进行实时监控。现场控制级由触摸屏与控制模块等设备来完成；并且由通信电缆进行远距离传送给上位机；实现远程监控的目的。
对重要参数—分离器液位控制采取了双重控制；由现场控制级（触摸屏）和单元仪表来实现；两者可相互切换，保证在一方有故障时投入另一控制单元，实现液位控制的连续性。从而保证了蒸汽分离质量。
对所有运行参数，上位机除有实时监控外，可实现日报表打印和历史数据查询等功能。免除了由人工填写数据报表等操作，使运行数据更具有真实性和可靠性。
其监控参数有：
1)、分离器液位监控
2)、分离器出口蒸汽流量计量
3)、分离器出口压力、温度检测
4)、被分离的热水流量的计量
5)、被分离的热水温度检测
6)、分配器各出口蒸汽流量计量
2.6.1液位控制工作原理
kp—比例增益
w—调节器给定信号（给定值）
x—液位的输出信号（实际值）
②系统参数设置：
O，用户可根据实际的需要对测量范围按照差压变送器的测量范围为：0～600mmH
2
仪表的使用说明书可重新设置。
调节器的比例增益设置为kp=2。
2.6.2 液位控制系统的投入，参考图纸：PI101压力、LT101液位引线接线图（FLQ20-控-00/4）
a 初次使用时，首先将取压管及平衡容器内充水。方法是先将取压管线上一次阀打开；排污阀及三阀组平衡阀全部关闭，给分离器充水，观察磁浮液位计标尺刻度，待水位达到满刻度时，打开排污阀对取压管路进行冲洗，冲洗后关闭排污阀，将三阀组中的正、负压阀打
操作步骤是用手指按住面板最下方向的箭头键、使y值指示器的数字减小，每次改变20%，观察液位的变化，如果X实际值与W设定值还偏小重复上述过程，当X与W值接近或相等时，将手动/自动切换按钮切换到自动位置，此时，系统正式投入自动控制。如X实际值大于W设定值时，同样是在手动方式下用手指按住下方的输出增加键，使输出增加，调节阀的开度加大，流量增加液位下降。当X与W接近或相等时，切换到自动方式，上述的操作过程和参数的改变要按照调节器的操作说明书进行。
2.6.3流量差压仪表的投入以下图为例：
闭此阀，以保证冷凝器内有一定的水位。
1、仪表的启动：检查三阀组的平衡阀是否在开启位置，然后依次打开一次阀—三阀组的正、负压阀—逐渐关闭三阀组中平衡阀，此时仪表表头指针应有指示，进入正常工作。说明：如冷凝器内没有冷凝水，在启动时是热启动时，必须将三阀组的正、负压阀关闭，待冷凝器内充满凝结水时进入正常工作。
2.6.4磁浮液位计的使用
为了便于更直观的查看分离器内真实液面，我们在分离器上安装了B69-32-CF型磁浮水位计。
磁浮液位计的原理是根据“阿基米德”原理研制的，即浮子排开液体的重量等于浮子的重量，使装有永久磁钢的浮子在被测介质中，并随液位的变化而上下移动。
浮子内磁钢所在的位置（既液位的实际位置）通过磁力耦合系统被传递到显示器的转子上，液位上升时转子显示绿色，液位下降时转子显示红色，根据转子的红绿位置从标尺上读出液位的具体数值。
2.6.5液位计的投入
液位计的投入请按如下步骤进调试:
2.6.5.1关闭排污阀和出液阀,缓慢打开汽阀,使汽体缓慢进入筒体直到阀全部打开为止,切不可突然全开汽阀以免损坏浮子。当筒体内压力相平衡时，仔细查看液位计有无泄漏现象。如没有什么问题请继续调试，如果发现问题须作相应处理。
2.6.5.2检查无泄漏后,缓慢打开出液阀,使液体缓慢进入筒体,显示器件转子应随筒体内液位缓慢上升而翻转,直到浮子达到平衡液位为止.若液位指示不上升表明液体通路不畅,若液位上升很慢且能超过实际液位,表明汽路阻塞,应立即处理。
2.6.6维修及注意事项
关于磁浮液位计的详细说明及安装调试及易损件的更换、维修等注意事项请阅读B69-32-CF磁浮液位计使用说明书。
说明:1、对于系统所采用各种仪表的调校、维护、保养的详细说明请参照相应的使用说明书。
2、在冬季停运期间，如没有采暖措施及温度在零度以下时，必须将各种表的正、负压
室、取压室内的所有存水处的水全部放掉，以免将表损坏。
2、对平衡容器和冷凝器及取压管线充水时要采用锅炉水处理离心泵低压进水。
2、7 系统的运行投入
2、7、1在各种仪表完成上述工作后，系统既可投入运行。运行前要做各项检查：
1).检查系统各流程阀门是否在开启位置，以保证开启后不超压，保证运行安全。
2).各排污阀全部在关闭状态；对分配器到各井口所对应的流程要认真检查：对不注汽的井口所对应的流量调节阀前的截止阀要关闭。
3).对要注汽的井口所对应流程的所有阀门和调节阀要全部开启，开到最大位置。
2、7、2 注汽流量调节
系统运行后，如需对各井口的注汽流量进行重新调整时，可通过手动调节流量调节阀来改变各井口的注汽流量。如下图：
在调节流量调节阀时，要缓慢改变调节阀的位置，同时注视压力和流量的变化。从一个工况到另一个工况需要反复调节多次才能达到所需的工况。
2.8 饱和蒸汽计算机监控系统软件简介
本软件是中国石油天然气第八建设有限公司设计开发制造的饱和蒸汽发生装置相配套的专用监控软件。根据现场的实际情况和需要，本软件分为“饱和蒸汽嵌入式监控软件”和“饱和蒸汽计算机远程监控软件”两部分。监控系统的整体结构和各部分软件安装位置如下图一所示。
图一系统整体结构示意图
2.8．1饱和蒸汽嵌入式监控软件操作说明
一、基本说明
本软件是固化在嵌入式工业控制计算机中，在正常的工作条件下，一般情况是无需维护的，如果需要特殊的系统维护，请与我们联系。
系统的基本工作条件：
1、供电电源：220V AC
2、额定功率：≤60W
3、工作温度：0℃~50℃
4、相对湿度：5%~9
二、软件操作说明
①软件启动和登陆
图二开机界面
保证供电电源正确无误，系统上电，出现一系列系统自检信息，正常启动后，出现如图二所示开机界面。
点击触摸屏，或者等待15秒后，系统会自动进入主界面。如下图三所示。
图三主操作界面
图四锅炉系统
图五实时数据
图六历史趋势曲线
图七系统结构
在触摸屏上，点击“高压汽水分离系统”、“锅炉系统”、“实时数据”、“历史趋势曲线”、“系统结构”、“使用说明”按钮可以进行相应流程/界面的切换。
高压汽水分离系统：对分离系统装置的流程展示、实时监控及分离器液位的计算机自/
手动控制。
锅炉系统：对锅炉系统的流程展示以及锅炉给水流量的检测。
实时数据：对整个系统的实时数据进行汇总显示及实时趋势曲线的显示。
历史趋势曲线：显示系统的历史数据趋势曲线。
系统结构：展示整个系统的基本结构以及硬件故障的侦测。
使用说明：使用中基本的注意事项。
②高压汽水分离系统计算机自/手动控制
（1）手动控制
点击触摸屏液位计算机控制中的“手柄”，切换至“手动”位置，出现如下图四所示界面。拖动触摸屏中手动控制输出浮标，即可控制相应阀门开度，实现手动控制输出。（2）自动控制
点击触摸屏液位计算机控制中的“手柄”，切换至“自动”位置，出现如下图五所示界面。在相应的位置输入相应的控制参数后，点击“写入控制参数”，即可实现计算机自动控制。※在实现计算机自/手动控制前，为保证其起作用，一定要检查控制柜上相应的“计算机/调节器转换开关”是否切换至计算机位置
图八高压汽水分离系统计算机手动控制
图九高压汽水分离系统计算机自动控制
③井号的设置
在“高压汽水分离系统”界面中，点击相应“井号”单元，即可弹出一小键盘，在小键盘上输入相应的井号，点击确定即可完成相应的输入。
④设备故障的侦测
此功能仅能给出可能的故障。
红色指示灯闪烁：表示故障产生并伴有报警声。
绿色指示灯：表示设备工作正常。
2．8．2饱和蒸汽计算机远程监控软件操作说明
一、软件要求最低配置
①硬件配置
CPU 2.0G或以上
RAM 256M或以上
COM口一个或以上
②系统配置
windows2000 Professional/Server操作系统
SQL Server 标准版/专业版
Excel2000或以上,推荐Excel2003 Professional
二、软件操作说明
本软件是为把置于操作室内实时监控现场的监控软件获得的反应现场运行状态的数据传送至值班室内，供值班人员随时掌握现场运行状况。
本软件具有工艺流程界面浏览、数据查询、报表输出等功能，其操作简单方便。
本软件在装入机器时作了相关配置，为开机自启动，当然也可在相应目录下执行相关文
件。
本软件正常运行需要的文件为：
SSCMS.EXE 主程序
报表模版
上述文件请勿删除，修改属性，或者改变相对目录位置，否则都有可能导致软件不能正常运行。
①启动系统
本软件为开机自启动系统。系统启动后，出现如下图十所示界面。
点击“设置通讯端口”，选择相应的通讯端口，即可开始工作。
※默认通讯端口为COM2。
※如果通讯正常，则状态栏指示相应的读写状态。否则，会指明通讯失败，并伴有报警声，大致通讯50次左右，仍不正常，则通讯失败，此时需要检测相应的COM口是否正常，通讯线路及下位机是否正常。
②汽水分离系统界面
点击“汽水分离系统”，即可进入，如图十一所示。
③锅炉系统
点击“锅炉系统”，即可进入，如图十二所示。
图十 SSCMRS系统启动界面。
图十一高压汽水分离界面
图十二锅炉系统
④实时趋势曲线
显示系统实时数据的变化趋势。点击“实时趋势曲线”即可进入。
图十三实时趋势曲线
如图十三所示。点击“Zoom In”放大，“Zoom Out”缩小，”Reset Zoom”复位。
⑤历史趋势曲线
显示系统历史数据变化趋势。点击“实时趋势曲线”即可进入。如图十四所示。点击“Zoom In”放大，“Zoom Out”缩小，”Reset Zoom”复位。
点击“→”曲线右移，“←”曲线左移。
图十四历史趋势曲线
汽水分离器
汽水分离器为压力容器结构碳钢或不锈钢设备，接口型式是法兰结构 DIN16/DIN25/DIN40；汽水分离器必须安装于水平管线上，排水口垂直向下，所有口径的汽水离器均带安装支架，以减小管道承载。为确保被分离的液体迅速排放，应在汽水分离器底部的排水口连接合适的一套疏水阀组合。本类阀门在管道中一般应当水平安装。 汽水分离器 - 工作原理 汽水分离器的工作原理：大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动；夹带的水份由于速度降低而被分离出来；被分离的液体流经疏水阀排出，干燥清洁的蒸汽从分离器出口排出。 汽水分离器 - 结构 汽水分离器的结构按压力容器规范设计，应用于去除蒸汽系统或压缩空气系统中所夹带液滴的场合 汽水分离器 - 种类 虽然分离器的设计多种多样，但它们的目的都是除去不能通过疏水阀排掉的悬浮在蒸汽中的水分。一般用于蒸汽系统中的分离器有三种形式。 挡板型 - 挡板或折板式分离器由很多挡板构成，流体在分离器内多次改变流动方向，由于悬浮的水滴有较大的质量和惯性，当遇到挡板流动方向改变时，干蒸汽可以绕过挡板继续向前，而水滴就会积聚在挡板上，汽水分离器有很大的通流面积，减少了水滴的动能，大部分都会凝聚，最后落到分离器的底部，通过疏水阀排出。 汽旋型 - 汽旋或离心型分离器使用了一连串肋片以便产生高速气旋，在分离器内高速旋转流动的蒸汽。 吸附型 - 吸附型分离器内部的蒸汽通道上有一个阻碍物，一般是一个金属网垫，悬浮的水滴遇到它后被吸附，水滴大到一定程度后，由于重力作用落到分离器底部。结合汽旋和吸附两种形式的分离器也很常见，由于结合了这两种方法整个分离效率会有所提高。 挡板式、汽旋式和吸附式分离器的主要不同是，挡板式分离器在较大的流速范围内可以保持很高的分离效率，而汽旋式和吸附式分离器的分离效率只有在蒸汽速度13m/s以下才能达到98%，否则效率会很低，蒸汽速度为25m/s时，其分离效率大概仅为50%。 研究表明，挡板式分离器在10m/s 到30m/s的流速之间分离效率可接近100%，所以说如果有较大的速度波动，挡板式分离器用于蒸汽系统更为合适，况且如果管道选小，湿蒸汽的速度可超过30m/s。解决这一问题的方法之一是增大汽水分离器的口径以及分离器上游管道口径，以减小进入汽水分离器的蒸汽流速。 汽水分离器 - 保温 如果汽水分离器未进行保温，由于表面散热将会增加蒸汽的含水量，损失很多的热量。假如蒸汽温度为150℃，环境温度为15℃，那末增加保温后每年将会节省8600MJ的热量（假定是辐射传热，一年工作8760h），增加保温后会节省相当多的能量，短时间内就能节省出加保温的成本。应使用专门保温套，由于分离器的形状特殊，尤其是法兰连接时，保温比较
锅炉水处理工艺
锅炉水处理工艺 1、工业厂房锅炉水的处理 （1）预处理主要通过石灰软化处理和石灰钠软化处理来实现，原水杂质、pH值、离子等的简单处理由上述化学物质来实现。预处理前，首先对原水进行沉淀、过滤、冷凝，以减少工业锅炉原水中的杂质和水垢；其次，用石灰乳对原水中的重质碳酸盐进行处理，以降低工业锅炉外水的硬度；再次，采用碱石灰进行软化处理，调节工业锅炉水的pH值是必要的。最后，石膏可用于软化处理。通过石膏和钠盐的化学反应，可以适当降低水中碳酸氢盐的浓度，以减少锅炉内的二氧化碳气体。 （2）软化处理主要采用钠离子交换法。用钠离子交换剂吸附原水中的金属离子，减少工业锅炉结垢的产生，对工业锅炉的正常使用具有十分积极的意义。在钠离子交换器的使用过程中，氯离子浓度会适当提高。因此，在处理过程中应适当控制钠离子交换器的用量，防止钠离子交换器的过度使用。 （3）在除氧过程中，适当提高锅炉温度，通过热力除氧降低锅炉腐蚀速率。在使用该方法的过程中，进水管的加热温度应控制在105^0以上。为了提高除氧效果，还可以设置喷水盘式除氧器。 2、工业厂房锅炉内水处理在锅炉水处理过程中，可适当进行碱处理、磷酸盐处理和腐殖酸钠处理。 通过上述方法，可以全面改善锅炉内的水质，调节工业锅炉内水质的pH值、总碱度和钠离子浓度，对优化工业锅炉的水质有很好的效果。 在加碱过程中，可适当向锅炉中加入纯碱，通过酸、碱盐的置换反应生成碳酸钙和氢氧化镁沉淀，降低水中碳酸盐离子和金属镁离子、金属钙离子的浓度。在磷酸盐处理过程中，磷酸盐中的镁和钙离子可以在水中与之反应，这与自然界的碱处理是一样的。结晶后排出并除去。在加入腐植酸钠的过程中，腐植酸钠软化水的硬度，去除金属镁和钙离子，使水质软化。 3、工业厂房锅炉排污的处理锅炉排污处理作为工业锅炉水质处理的关键，对提高工业锅炉的安全性能具有十分积极的意义。工业锅炉在使用过程中，由于水的蒸发和化学物质的加入，锅炉内的水浓度会逐渐增加，锅炉内会产生一些杂质和沉淀物。
蒸汽疏水阀与汽水分离器的选用依据
蒸汽疏水阀与汽水分离器的选用依据 超过对300家蒸汽用户的现场调研，大部分的工业应用中，加热介质使用的是饱和蒸汽。饱和蒸汽在沿着输送的过程中，不可避免有散热损失，部分蒸汽冷凝成小水滴。另外，在现代锅炉中，水容积普遍较小，当锅炉水处理不良或者超负荷运行，蒸汽快速脱离水汽表面时会带出部分的水滴。以上这些小水滴会被高速流动的蒸汽携带，弥散在整个蒸汽流中。 杭州瓦特节能在过往2年的蒸汽工程实践中发现：提高蒸汽的干度是蒸汽系统中最需要关注的问题之一，这是因为含有水分的湿蒸汽会带来许多问题，包括水锤、冲蚀、振动、噪音、换热效率低下、蒸汽耗量增加、维修量增加、产品质量问题等许多问题。 一般而言，选用合适的DT580蒸汽疏水阀可以及时把凝结水排除，但是如果蒸汽品质较差、或换热器对蒸汽要求较高的话，还是采用瓦特DF200系列汽水分离器。 疏水阀的主要作用是：将我们蒸气管道当中凝结的水、空气、二氧化碳等进行排出，并且阻止我们项目当中的蒸气泄漏。一般蒸汽管道的疏水，只要设置适当的集水装置，正确安装，就可以有效地排除冷凝水。 但是对于一些重要设备，比如关键换热器、昂贵换热器、灭菌器、重要设备、距离锅炉房较远的设备、间歇式加热设备的蒸汽入口，最好采用汽水分离器。 在蒸汽减压阀前，最好采用汽水分离器。应为蒸汽减压阀上的压力降比较大，流速也较高，任何水滴都会造成减压阀的寿命减短。所以最好采用汽水分离器。 汽水分离器的原理和它的名字一样，就是把气和水分开，进入汽水分离器的是气和水的混合物，进入汽水分离器后，水自动沉到汽水分离器的底部，由下面的冷凝水管流出，气由上面气管排出，根据汽水分离器用途不同，可将水或气循环利用。但是汽水分离器并没有排水功能，所以必须同时安装蒸汽疏水阀和热静力排空气阀来实现排水和排气的功能。 DF汽水分离器全范围内自动分离，没有振动、噪音、干度不稳定、压降大等缺陷节能、热效率高。蒸汽得以充分利用，与传统换热系统相比，热效率达100%，节约蒸汽20%以上。寿命长，免维护，寿命可长达十五年。无需人员值班，节约人工费。广泛适用于居民住宅、商务办公楼、宾馆、医院、洗浴中心的采暖和供热水系统以及电力、化工、橡胶、食品、制药等行业。 无论疏水阀还是汽水分离器，最重要的是满足及时有效排除蒸汽中的冷凝水的同时，避免蒸汽泄漏，以确保蒸汽系统能长期、安全、稳定地运行。
蒸汽管道汽水分离器原理和使用范围
蒸汽管道汽水分离器原理和使用范围 湿蒸汽就是指蒸汽中含有水份，是蒸汽系统中最主要关注的问题之一，会降低设备的生产效率和产品质量，也会导致设备损坏，虽然疏水可以去除大部分水分，但并不能处理掉悬浮在蒸汽中的液滴，为分离掉这些悬浮液滴，需要在蒸汽管道上安装汽水分离器。 实际上锅炉中产生的饱和蒸汽本来就不是很干燥的，虽然蒸汽干度会因锅炉不同有一定差别，大多数壳式锅炉产生的蒸汽干度都在95%和98%之间，而且锅炉汽水共腾发生后携带的水分就会更多。蒸汽中含水会带来产品问题，水是热的不良导体，水的出现会降低生产效率和产品质量。 和蒸汽一起高速流动的水滴将会侵蚀阀座和其他相关部件，出现抽丝，同时水滴也会增加腐蚀的可能性；由于水滴携带很多杂质，会增加管道和换热器表面附着水垢；引起控制阀和流量计波动；快速磨损或水锤将会使流量计和控制阀失效。虽然分离器的设计多种多样，但都能去除悬浮在蒸汽中的水分，而这些水分是不能仅通过蒸汽疏水就能除掉的。一般用于蒸汽系统中的分离器有三种形式。 挡板或折板式分离器由很多挡板构成，流体在分离器内多次改变流动方向，由于悬浮的水滴有较大的质量和惯性，当遇到挡板流动方向改变时，干蒸汽可以绕过挡板继续向前，而水滴就会积聚在挡板上，而且汽水分离器有很大的通流面积，减少了水滴的动能，大部分都会凝聚，最后落到分离器的底部，通过疏水阀排出。 汽旋型汽水分离器利用汽旋或离心型分离器使用了一连串肋片以便产生高速汽旋，在分离器内高速旋转流动的蒸汽把其中的水滴抛向分离器内壁和肋片，分离出的水分通过底部的疏水阀排出。 吸附型分离器内部的蒸汽通道上有一个阻碍物，一般是一个金属网垫，悬浮的水滴遇到它后被吸附，水滴大到一定程度后，由于重力作用落到分离器底部。结合汽旋和吸附两种形式的分离器也很常见，由于结合了这两种方法整个分离效率会有所提高。 分离器的分离效率可以用分离的水的重量占整个蒸汽中所含的水的重量的比例来度量，但在实际应用中很难确定分离器的准确效率，这由蒸汽的干度、流动速度和方式决定。但如果出管道侵蚀、抽丝和水锤现象就说明管道中有湿蒸汽。挡板式、汽旋式和吸附式分离器的主要不同是，挡板式分离器在较大的流速范围内可以保持很高的分离效率，而汽旋式和吸附式分离器的分离效率只有在13m/s的速度以下才能达到98%，否则效率会很低，蒸汽速度为25m/s时，其分离效率大概仅为50%。瓦特研究表明，挡板式分离器在10m/s到30m/s的流速之间分离效率可接近100%，所以说如果有较大的速度波动，挡板式分离器用于蒸汽系统更为合适，况且如果管道选小，湿蒸汽的速度可达30m/s. 虽然蒸汽干度较原来有所提高，但还是含有较多的水分。由于分离器内部的通流面积很大，蒸汽通过分离器时的速度下降，所以压降很低，比通过等效长度的同口径管道的压降还低。与此对照，由于必须维持一定的流速以产生汽旋，因此通过汽旋式分离器的压降就有些高了。 在非关键应用场合，板式分离器一般根据管道口选型，但也需要检查所选择的口径是否能保证最大的分离效率，压降是否能接受。在关键应用场合，应根具工作压力和流量来选择分离器，这样可以得到合适的压降和分离效率。而选择汽旋式分离器就比较复杂了，既要保证流动速动，还要维持较高的分离效率，同时限制压降在可接受的范围内。 为保证有效去除分离后的冷凝水，避免蒸汽损失，应在分离器的冷凝水出口安装疏水阀。最合适的疏水阀就是浮球式疏水阀，可快速排除冷凝水。有的分离器有内置的疏水装置。大多数垂直安装的分离器顶部有一个排放口，可用于排除空气，利于起机时蒸汽空间内冷凝水的排除。 如果汽水分离器未进行保温，由于表面散热将会增加蒸汽的含水量，损失很多的热量。假如蒸汽温度为150°C，环境温度为15°C，那末增加保温后每年将会节省8600MJ的热量（假定是辐射传热，一年工作8760小时），增加保温后会节省相当多的能量，短时间内就能节省出加保温的成本。应使用专门保温套，由于分离器的形状特殊，尤其是法兰连接时，保温比较困难，使保温效果受到了限制。即使最好的保温也不可能完全消除热量损失，一般保温效率为90%，使用专门为特殊的分离器设计的保温套非常重要，否则保温效率将下降，保温良好的分离器也会减少人被烫伤的危险。
锅炉水处理工艺流程
锅炉水处理工艺流程 一、补给水处理 因蒸汽用途（供热或发电）和凝结水回收程度的不同，锅炉的补给水量也不相同。凝汽式电站锅炉的补给水量一般低于蒸发量的3％,供热锅炉的补给水量可高达100％。补给水处理流程如下： ①预处理 当原水为地表水时，预处理的目的是除去水中的悬浮物、胶体物和有机物等。通常是在原水中投加混凝剂（如硫酸铝等），使上述杂质凝聚成大的颗粒，借自重而下沉，然后过滤成清水。当以地下水或城市用水作补给水时，原水的预处理可以省去，只进行过滤。常用的澄清设备有脉冲式、水力加速式和机械搅拌式澄清器；过滤设备有虹吸滤池、无阀滤池和单流式或双流式机械过滤器等。 为了进一步清除水中的有机物，还可增设活性炭过滤器。 ②软化 采用天然或人造的离子交换剂,将钙、镁硬盐转变成不结硬垢的盐，以防止锅炉管子内壁结成钙镁硬水垢。 对含钙镁重碳酸盐且碱度较高的水，也可以采用氢钠离子交换法或在预处理（如加石灰法等）中加以解决。 对于部分工业锅炉，这样的处理通常已能满足要求，虽然给水的含盐量并不一定明显降低。 ③除盐 随着锅炉参数的不断提高和直流锅炉的出现，甚至要求将锅炉给水中所有的盐分都除尽。这时就必须采用除盐的方法。 化学除盐所采用的离子交换剂品种很多，使用最普遍的是阳离子交换树脂和阴离子交换树脂，简称“阳树脂”和“阴树脂”。 在离子交换器中，含盐水流经树脂时，盐分中的阳离子和阴离子分别与树脂中的阳离子(H+)和阴离子(OH-)发生变换后被除去。 当水的碱度较高时，为了减轻阴离子交换器的负担，提高系统运行的经济性，在阳离子交换器之后一般都要求串联脱碳器以除去二氧化碳。 含盐量特别高的水，也可采用反渗透或电渗析工艺，先淡化水质，再进入离子交换器进行深度除盐。对高压以上的锅筒锅炉或直流锅炉，还必须除去给水中的微量硅；中、低压锅炉则按含量情况处理。 二、凝结水处理 凝结水在循环过程中，会受到汽轮机凝汽器冷却水泄漏和系统腐蚀产物等引起的污染，有时也需要进行处理。 凝结水的处理量与锅炉的参数、炉型（如有无锅筒或分离器）和凝结水的污染情况有关。随着锅炉参数的提高，凝结水的处理量一般逐渐增加。对超临界压力锅炉应全部处理；对超高压及亚临界压力锅炉处理量为25～100％;对有锅筒的高压以下锅炉一般不进行处理。 常用的凝结水处理设备有纤维素覆盖过滤器和电磁过滤器等。凝结水在其中除去腐蚀产物（氧化铜和氧化铁等）后，再进入混合床或粉末树脂覆盖过滤器进行深度除盐。 三、给水除氧 锅炉给水中的溶解氧会腐蚀热力系统的金属。 腐蚀产物在锅炉热负荷较高处结成铜铁垢，使传热恶化，甚至造成爆管或在汽轮机高压缸中沉积，使汽轮机效率降低。因此，经过软化或除盐的补给水和凝结水，在进入锅炉之前一般都要除氧。
第三节 原油蒸馏工艺流程原
第三节原油蒸馏工艺流程 一、原油蒸馏工艺流程的类型 原油蒸馏工艺流程，就是用于原油蒸馏生产的炉、塔、泵、换热设备、工艺管线及控制仪表等按原料生产的流向和加工技术要求的内在联系而形成的有机组合。将此种内在的联系用简单的示意图表达出来，即成为原油蒸馏的流程图。 现以目前燃料一润滑油型炼油厂应用最为广泛的初馏一常压一减压三段汽化式为例，对原油蒸馏的工艺流程加以说明，装置的工艺原则流程如图2.3.1所示。 图2.3.1 三段汽化的常减压蒸馏原理工艺流程图 经过严格脱盐脱水的原油换热到230－240℃，进入初馏塔，从初馏塔塔顶分出轻汽油或催化重整原料油，其中一部分返回塔顶作顶回流。初馏塔侧线不出产品，但可抽出组成与重汽油馏分相似的馏分，经换热后，一部分打入常压塔中段回流入口处（常压塔侧一线、侧二线之间），这样，可以减轻常压炉和常压塔的负荷；另一部分则送回初馏塔作循环回流。初馏塔底油称作拔头原油（初底油）经一系列换热后，再经常压炉加热到360－370℃进入常压塔，它是原油的主分馏塔，在塔顶冷回流和中段循环回流作用下，从汽化段至塔顶温度逐渐降低，组分越来越轻，塔顶蒸出汽油。常压塔通常开3－5根侧线，煤油（喷汽燃料与灯煤）、轻柴油、重柴油和变压器原料油等组分则呈液相按轻重依次馏出，这些侧线馏分经汽提塔汽提出轻组分后，经泵抽出，与原油换热，回收一部分热量后经冷却到一定温度才送出装置。 常压塔底重油又称常压渣油，用泵抽出送至减压炉，加热至400℃左右进入减压塔。塔顶分出不凝气和水蒸气，进入冷凝器。经冷凝冷却后，用二至三级蒸气抽空器抽出不凝气，维持塔内残压 0.027－0.1MPa，以利于馏分油充分蒸出。减压塔一般设有 4－5根侧线和对应的汽提塔。经汽提后与原油换热并冷却到适当温度送出装置。减压塔底油又称减压渣油，经泵升压后送出与原油换热回收热量，再经适当冷却后送出装置。 润滑油型减压塔在塔底吹入过热蒸汽汽提，对侧线馏出油也设置汽提塔，因为塔内有水蒸气而称为湿式操作。对塔底不吹过热蒸汽、侧线油也不设汽提塔的燃料型减压塔，因塔内无水蒸气而称为干式操作。它的优点是降低能耗和减少含油污水量，它的缺点是失去了水蒸气汽提降低油气分压的作用，对减少减压渣油＜500℃馏分含量和提高拔出率不利，对这一点
厨房油水分离器内部结构完美呈现
厨房油水分离器内部结构完美呈现 厨房内产生的厨余垃圾，常常就把下水道堵塞了，堵塞了又得请人来清理，清理后没多长时间还是堵，堵了还得请人来清理.......这就是个死循环呀，一个过不去的梗。要我说，不用这么麻烦了，科技发展的年代，这种方式应该早被淘汰了，因为专注厨房污水处理的厨房油水分离器已经横空出世了！ 厨房油水分离器有效的治理了餐饮店面的污水排放问题，分离精度可达98%以上，不用电,无动力,省费用。安装维护简单方便。实现了油水的完全达标排放。目前来说，厨房油水分离器已经被广泛的应用推广，使用范围非常大，但还需要对设备认知的更透彻才能做好物尽其用！ 厨房油水分离器内部构造： 1、出水口:采用外丝出水口，安装更方便； 2、提渣篮：带提手设计，提取更方便，有效防止下水道堵塞； 3、进水口：磨具冲孔，更圆滑，单个进水口，适合单个水池或单个下水管； 4、上盖提手：设有上盖提手，方便提拉； 5.排油口：油水分离之后，定期打开排油口的阀门来排油。 时至今日，随着环保市场竞争力的增大，以及客户需求的不断提高，市场上厨房油水分离器也正呈现多元化趋势，形状多种多样，充分满足客户不同需求，安装类型也呈多样式，安装类型有： 1.地埋式安装：
有地下埋设空间时，建议选用安装地下埋设型。具体位置上，尽量设在排水支管始端。据悉，这样可以不占使用空间，同时不影响行走和运输。 2.平置型安装 当地下没有埋设空间，而有地面放置部位时建议选用该种安装方式。具体的施工位置，可以选在排水支管之前，与洗碗池，灶台或水台直排连接。 无论何时何地，厨房油水分离器依然是最受人们青睐环保设备，给我们的食品安全提供了一个保障，也永保了地球的健康美丽，使得我们的生存环境得到提高，让我们每天在好的环境中保持一种好心情。
油田注汽锅炉水处理装置经济运行技术研究
油田注汽锅炉水处理装置经济运行技术研究 顾 嵘,杨 彬,郝 军,赵红岩 (新疆油田分公司重油公司,新疆克拉玛依) 摘 要:简要介绍了油田注汽锅炉水处理装置运行现状、存在问题以及解决方法,通过对软化装置和除氧装置工艺进行改造,合理调控运行参数,引进应用了硬度在线监测装置等手段,有效地降低了水处理装置运行成本。 关键词:钠离子交换剂;交换软化;真空脱氧;化学除氧 油田注汽锅炉是随着重油热力开采而迅速发展起来的一种新型工业锅炉,是一种高压直流锅炉。直流锅炉对给水质量要求较高,为使锅炉给水质量达标,保证锅炉安全经济运行,油田注汽锅炉配有专用水处理装置,来进行锅炉给水处理。由于水处理装置部分工艺流程和控制系统方面存在的不足及缺陷,使得锅炉水处理装置在生产合格给水的同时,吨水处理成本偏高,影响了注汽锅炉安全经济运行。经过深入细致的调研和探索,终于成功的解决了油田注汽锅炉水处理装置存在的问题。1 软化装置运行技术研究1.1 软化再生工艺改造研究 当钠离子交换剂失效后,为了恢复其软化能力,必须用Na +再生剂进行再生,油田注汽锅炉水处理 采用的再生剂为食盐(NaCL)溶液。再生是离子交换器使用过程中十分重要的一个环节,再生效果的好坏直接影响软化器出水质量。现场运行中就出现再生时间长、再生剂流量小、再生后效果差、离子交换剂使用时间短、失效快的现象。经开罐检查发现以上情况均是二级交换器内的布盐器堵塞、脱落造成的。原设计二级罐内装有布盐器,布盐器易堵,再生进盐时压力较低(0.2～0.3M Pa ),盐水不能将堵塞物冲开,造成进盐量小,影响进盐、置换。造成一级罐树脂得不到充分还原,使用时间短。为此联合站技术人员通过研究决定改造原再生工艺流程。根据改造方案,对水处理再生工艺流程进行了改造,去除了二级罐内的布盐器,变更了一、二级罐之间盐路连接方式,如图1 所示。 图1 改造后工艺流程 1.2 交换器软化能力提高研究 1.2.1 交换器的周期制水量的调整 正常工作的离子交换器,不论进入去硬度交换器的生水硬度如何变化,其出水(软水)的残留硬度都不受影响。交换剂开始运行时,软水残留硬度较 高,此情况短时间就消失,这种现象是正常软化水量的。然后软水的残留硬度就很小,并保持平稳,直到快失效前残留硬度迅速增高,失效以后的曲线称为(尾部)。性能越好的交换剂,其尾部的失效曲线应越接近于垂直。若失效曲线很倾斜,则说明尾部交换能 11 2007年第5期 内蒙古石油化工 收稿日期:2006-11-12
汽水分离器-Arimori Valve
汽水分离器
汽水分离器的简介 汽水分离器是用于工业含液系统中将气体和液体分离的设备。汽水分离器将蒸汽或压缩空气在流动中突然改变方向，将蒸汽或压缩空气中含有的水滴分离出来，减少蒸汽或压缩空气中的含水量。分离出的水滴集聚在分离器下面，通过另配的疏水阀排出。汽水分离器能保证用汽设备所用蒸汽或空中的干燥性，提高用汽设备的工作效率，延长设备的使用寿命。 汽水分离器的工作原理特点 原理：大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动。夹带的水份由于速度的降低而被分离出来。被分离出来的液体流入下部经疏水阀排出体外，干燥清洁的蒸汽从分离器出口排出。 汽水分离器为压力容器结构碳钢或不锈钢设备。对蒸汽中含有空气的情况，汽水分离器上部设计了排空气口。 汽水分离器的应用范围 1.压缩空气冷凝水分离回收； 2.蒸汽管线冷凝水分离 3.气液混合部位的进、出口分离； 4.真空系统中冷凝水分离排放； 5.水冷却塔后的冷凝水分离； 6.地热蒸汽分离器； 7.其他多种汽液分离应用。
汽水分离器的安装检测 安装汽水分离器必须安装于水平管线上，排水口垂直向下，所有口径的汽水分离器均带安装支架，可减小管道承载。为确保被分离的液体迅速排放，应在汽水分离器底部的排水口连接合适的一套疏水阀组合。 1.检查材料、压力和温度的最大值。如果产品的最大运行条件低于它所安装的系统，确保系统中有安全装置防止超压。 2.检查安装位置和流向是否正确。 3.从所有接口取下保护套。 4.分离器按需进行隔热保护。 5.安装 安装在水平管道上排水口垂直朝下。所有口径的分离器都配有安装支架减少管道承载，每个支架上有两个钻好的孔。为了保证分离器液体尽快排走，排液口必须要连接合适的排液阀或蒸汽疏水阀。推荐使用浮球式疏水阀。浮球式疏水阀有有水即排的特点。 对空气中含有空气的情况，空气聚集在分离器上部。这种情况下将合适的排空阀安装在排空气口。 6.调试 在安装或维修后保证系统以能完全运行。在报警或保护装置上进行测试。 7.运行 分离器用于聚集气体/蒸汽流中内含的小液滴并将之分离。相对较重的液滴在撞击内挡板后落入分离器排放接口由蒸汽疏水阀从系统中排除，如用于空气或气体分配系统，则使用排液阀排除。
锅炉水处理技术流程和药剂配方
锅炉水处理主要包括供水（补水补水）处理、冷凝水（汽轮机冷凝水或过程回收冷凝水）处理、水脱氧、水氨和锅内药处理。 一、补给水处理 根据蒸汽的使用（热量或发电量）和浓缩水回收的程度，锅炉供水量不同。凝汽式电站锅炉的补给水量一般低于蒸发量的3%,供热锅炉的补给水量可高达100%。补给水处理的流程如下。 ①预处理 当原水为地下水时，预备处理是除去悬浮物、胶体溶液和有机化合物。凝结剂(如硫酸铝等。)通常被添加到原水中，以将上述杂质浓缩成大颗粒，这些大颗粒因其自身重量而下沉，然后被过滤成清水。 当地下水或城市水作为供水时，只能节约和过滤原水。常用的澄清器包括脉冲澄清器、液压加速澄清器和机械搅拌澄清器。过滤器设备包含虹吸式过滤器、无阀过滤器和单流或双流水处理过滤器。 为了进一步去除水中的有机化合物，还要添加活性炭过滤器。 ②软化 选用纯天然或人工服务离子交换剂，将钙镁硬盐转换为非硬垢盐，避免钙镁硬垢在锅炉管内腔产生。 对于高碱度的含钙和镁的碳酸氢盐水，可采用钠氢离子交换法或预处理法(如石灰添加法等。)也可以采用。 对于一些工业锅炉来说，这种处理一般都符合要求，尽管供水中的盐含量并不一定减少。 ③除盐 随着锅炉参数的不断改进和直流锅炉的出现，甚至需要去除锅炉水中的全部盐分。然后
必须使用脱盐方法。 化学脱盐用的离子交换剂种类繁多，最常用的是阳离子交换树脂和阴离子交换树脂。 在离子交换器中，盐中的阳离子和阴离子在从树脂中的阳离子（h+）和阴离子（oh-）转化后被去除。 在水碱度较高的情况下，为了减少阴离子交换器的负荷，提高系统运行的经济性，通常要求阳离子交换器去除二氧化碳后采用串联脱碳器。 含盐量特别高的水，也可采用反渗透或电渗析工艺，先淡化水质，再进入离子交换器进行深度除盐。对于锅炉或高压直流锅炉，需要去除水中的微量硅。 二、凝结水处理 凝结水在整个循环系统过程中，会导致汽轮发电机冷却器的冷却和循环水泄漏及系统软件腐蚀材料的污染，有时必须解决。 冷凝水量与锅炉参数、锅炉类型(锅炉管和分离器的有无等)和冷凝水污染有关。伴随着加热炉主要参数的提升，凝结水处理量广泛提升。超临界压力锅炉应完全处理，超高压和亚临界压力锅炉的处理能力为25100%，高压锅炉未得到普遍处理。 常见的凝固水处理设备是甲基纤维素遮盖过滤器和电磁感应过滤器。凝结水去除腐蚀性物质（氢氧化钙和化合物等），然后进入混合床或粉末环氧涂层过滤器进行深度消除。 三、给水除氧 加热炉供电中的溶解氧浸蚀热系统的原材料。 腐蚀产物在锅炉热负荷较高处结成铜铁垢，使传热恶化，甚至造成爆管或在汽轮机高压缸中沉积，使汽轮机效率降低。因而，在软化或凝结水软化或脱盐后，一般是在进到加热炉前往除co2。 常用的除氧方法包括热脱氧和真空脱氧，有时伴有化学脱氧。所谓热脱氧就是当水在除
油水分离器的基本原理介绍
油水分离器的基本原理介绍 基本工作原理： 为满足MARPOL73/78公约的要求，凡400总吨及以上的任何船舶应装设有油水分离装置(油水分离器)，10000总吨及以上的任何船舶还应装有应装设经主管机关批准的滤油设备和当排出物的含油量超过15ppm时能发出报警并自动停止含油混合物排放的装置。机舱油水分离器主要由滤油设备、油分计（报警器和记录器组成）和自动停止装置组成，其工作原理如下。 1.滤油设备工作原理 滤油设备的主要功能就是将油分从含油污水中分离出来，其分离原理有重力分离法、聚结分离法、过滤法以及吸附法等。目前船用滤油设备绝大多数采用重力分离法，再加上聚结或过滤或吸附等组合方式， 以CYF-B型滤油设备为例，该系统采用重力分离与聚结分离相结合的方法，其工作原理如(图一)所示： 以上图片来源于（https://www.360docs.net/doc/4614835337.html,）1—泄放阀；2—蒸汽冲洗喷嘴；3—安全阀；4—板式聚结器；5—清洁水排出口； 6—油污水进口；7—加热器；8—油位检测器；9—集油室A；10—手动排油阀；11—自动排油阀； 12—污油排出管；13—集油D；14—纤维聚结器；15—隔板；16—细滤器；17—泄放阀工作原理：油污水经进口6进入集油室A后，粗大油滴随即上浮进入集油室顶部，含有小颗粒的油污水向
下流动经过板式聚结器4进行粗分离，形成较大油滴上浮集中到集油室D，其余污水经过细滤器16，滤除机械杂质及部分石蜡胶体，剩余的细微油粒经过纤维聚结器的两级分离分离出来，最终上浮在集油室B和C 顶部，最后符合排放标准的水从排放口5排至舷外。当油位检测器8检测到集油室A和D里的污油达到一定位置时，启动排油阀11将污油泵至污油柜，集油室B和C产生的污油较少，采用人工方法将污油排出。 2.油分计的工作原理 油分计的功能是能连续记录油水分离器处理水中的油分浓度，并在处理水超过排放标准（>15ppm）时通过自动报警器报警，并将不合标准的处理水通过三通电磁阀的启闭自动泄放返回舱底。目前船上的油分计有：红外线、紫外线、激光和超声波等多种油分计，以YNY-1型油分计为例，其工作原理如（图二） 工作原理：测量时，靠定时器把运转周期控制在120秒，120秒时，试液泵及三通电磁阀启动，通过红外线分析仪比较标准液与萃取液的油分浓度，并通过放大器放大，通过电讯号控制。如果处理水超过排放标准（>15ppm），报警器报警，并启动电磁阀，把不符合标准的处理水泄放回舱底。同时记录器记录处理水中的油分浓度、日期、时间，并打印在记录纸上。 3.自动停止装置工作原理 常见的自动停止装置有两种，一种是采用气控或电控三通阀，当排放水样超过排放标准时，15ppm 报警器报警，同时自动打开旁通回流管路，切断舷外排放管路，将超标污水导回污油水柜；另一种是当排放水样超过排放标准时，15ppm报警器报警，同时打开旁通回流管路、关闭舷外排放管路的同时停止污水泵。
卫生级汽水分离器是档板式分离器是可拆卸清理内部及内部结
卫生级汽水分离器是档板式分离器是可拆卸清理内部及内部结构不留死角光洁度达到0.8pa用于分离蒸汽、压缩空气和气体系统中内含的液滴。配上绝热套可提高分离器的工作性能。最高分离效率（干燥度可达到 98 % ）最低压降（约为千分之五）；结构按容器规范设计。汽水分离器为可拆卸结构碳钢或不锈钢材质。对蒸汽中含有空气的情况，汽水分离器上部设计了排空气口。 工作原理 大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动。夹带的水份由于速度的降低而被分离出来。被分离出来的液体流入下部经疏水阀排出体外，干燥清洁的蒸汽从分离器出口排出。 产品广泛应用于水处理设备，化工设备，石化设备，石油设备，造纸设备，采矿设备，电力设备配套，液化气设备，食品设备，制药设备，给排水设备，市政阀门，机械设备阀门，电子工业阀门，城建阀门，工业管道阀门，通用零部件，工业设备，消防暖通，中央空调，过滤设备，环保设备等领域。欢迎选购订做！公称压力：PN0.5-16Mpa 工作温度：0-550℃ 公称通径：DN15-150mm 连接方式：法兰，螺纹，焊接，卡箍 材质：304，316，304L，316L，SS316 蒸汽疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；同时最大限度地自动防止蒸汽的泄露。疏水阀的品种很多，各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。 疏水阀的工作原理 蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开车时，桶在底部，阀门全开。凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。蒸汽也从桶体底部进入疏水阀，占据桶体内的顶部，产生浮力。桶体慢慢升起，逐渐向阀座方向移动杠杆，直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔，聚集在疏水阀的顶部。从排气孔排出的蒸汽，都会因疏水阀的散热而凝结。当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。随着凝结水位不断升高，产生的力不断增加，直到能够克服压差，打开阀门。疏水阀阀门开始打开，作用在阀瓣上的压差就会减小。桶体将迅速下降，使阀门全开。积聚在疏水阀顶部的不凝性气体先排出，然后凝结水排出。水流从桶体流出时带动污物一起流出疏水阀。凝结水排放的同时，蒸汽重新开始进入疏水阀，新的一个周期又开始的。

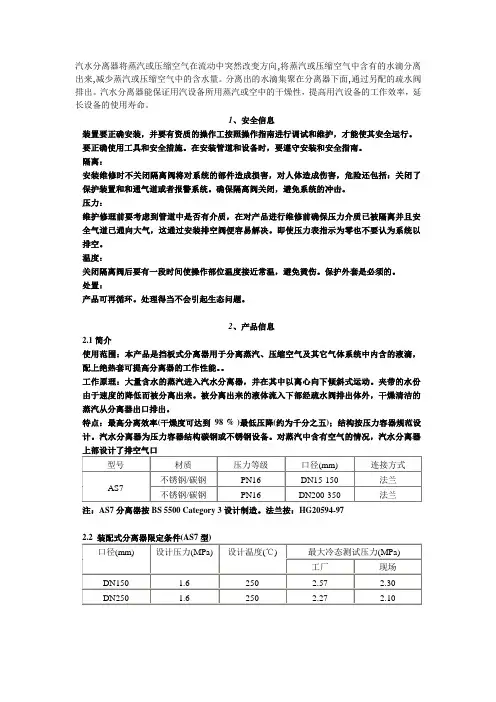

汽水分离器的安装使用
