电力电子技术复习题1

第1章电力电子器件

1.电力电子器件一般工作在__开关__状态。

2.在通常情况下,电力电子器件功率损耗主要为__通态损耗__,而当器件开关频率较高时,功率损耗主要为__开关损耗__。

3.电力电子器件组成的系统,一般由__控制电路__、_驱动电路_、 _主电路_三部分组成,由于电路中存在电压和电流的过冲,往往需添加_保护电路__。

4.按内部电子和空穴两种载流子参与导电的情况,电力电子器件可分为_单极型器件_ 、 _双极型器件_ 、_复合型器件_三类。

5.电力二极管的工作特性可概括为_承受正向电压导通,承受反相电压截止_。

6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。

7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。

8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。

9.对同一晶闸管,维持电流IH与擎住电流I L在数值大小上有I L__大于__IH。

10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为,UDSM_大于__Ubo。

11.逆导晶闸管是将_二极管_与晶闸管_反并联_(如何连接)在同一管芯上的功率集成器件。

12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。

13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系,其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。

14.电力MOSFET的通态电阻具有__正__温度系数。

15.IGBT 的开启电压UGE(th)随温度升高而_略有下降__,开关速度__小于__电力MOSFET 。

16.按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。

17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数,在1/2或1/3额定电流以上区段具有__正___温度系数。

18.在如下器件:电力二极管(Power Diode)、晶闸管(SCR)、门极可关断晶闸管(GTO)、电力晶体管(GTR)、电力场效应管(电力MOSFET)、绝缘栅双极型晶体管(IGBT)中,属于不可控器件的是_电力二极管__,属于半控型器件的是__晶闸管_,属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _;属于单极型电力电子器件的有_电力MOSFET _,属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _,属于复合型电力电子器件得有 __ IGBT _;在可控的器件中,容量最大的是_晶闸管_,工作频率最高的是_电力MOSFET,属于电压驱动的是电力MOSFET 、IGBT _,属于电流驱动的是_晶闸管、GTO 、GTR _。

第2章整流电路

1.电阻负载的特点是_电压和电流成正比且波形相同_,在单相半波可控整流电阻性负载电路中,晶闸管控制角α的最大移相范围是_0-180O_。

2.阻感负载的特点是_流过电感的电流不能突变,在单相半波可控整流带阻感负载并联续流二极管的电路中,晶闸管控制角α的最大移相范围是__0-180O

_ ,

2

__,续流二极管承受的最大反向电压为

2

_(设U2为相电压有效值)。

3.单相桥式全控整流电路中,带纯电阻负载时,α角移相范围为__0-180O_,

22和

2

;带阻

感负载时,α角移相范围为_0-90O_,单个晶闸管所承受的最大正向电压和反向

2_和

2

_;带反电动势负载时,欲使电阻上的电流不出现

断续现象,可在主电路中直流输出侧串联一个_平波电抗器_。

4.单相全控桥反电动势负载电路中,当控制角α大于不导电角δ时,晶闸管的导通角θ =_π-α-δ_; 当控制角α小于不导电角 δ 时,晶闸管的导通角 θ =_π-2δ_。

5.电阻性负载三相半波可控整流电路中,晶闸管所承受的最大正向电压UFm

2

_,晶闸管控制角α的最大移相范围是_0-150o_,使负载电流连续的条件为__o

30

α__(U2为相电压有效值)。

6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _,当它带阻感负载时,α的移相范围为__0-90o _。

7.三相桥式全控整流电路带电阻负载工作中,共阴极组中处于通态的晶闸管对应的是_最高__的相电压,而共阳极组中处于导通的晶闸管对应的是_最低_的

相电压;这种电路 α 角的移相范围是_0-120o_,u d

8.对于三相半波可控整流电路,换相重迭角的影响,将使用输出电压平均值__下降_。

9.电容滤波单相不可控整流带电阻负载电路中,空载时,输出电压为

2

_,随负载加重Ud逐渐趋近于_0.9 U2_,通常设计时,应取RC≥

_1.5-2.5_T,此时输出电压为Ud≈__1.2_U

2(U

2

为相电压有效值,T为交流电源

的周期)。

10.电容滤波三相不可控整流带电阻负载电路中,电流 id 断续和连续的临界条件是_3

=

RC

ω_,电路中的二极管承受的最大反向电压为。

11.实际工作中,整流电路输出的电压是周期性的非正弦函数,当 α 从0°~90°变化时,整流输出的电压ud的谐波幅值随 α 的增大而 _增大_,当 α 从90°~180°变化时,整流输出的电压 ud 的谐波幅值随 α 的增大而_减小_。

12.逆变电路中,当交流侧和电网连结时,这种电路称为_有源逆变_,欲实现有源逆变,只能采用__全控_电路;对于单相全波电路,当控制角 0< α < π /2 时,电路工作在__整流_状态; π /2< α < π 时,电路工作在__逆变_状态。

13.在整流电路中,能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等(可控整流电路均可),其工作在有源逆变状态的条件是_有直流电动势,其极性和晶闸管导通方向一致,其值大于变流器直流侧平均电压_和__晶闸管的控制角α> 90O,使输出平均电压U d为负值_。

14.晶闸管直流电动机系统工作于整流状态,当电流连续时,电动机的机械特性为一组_平行的直线_,当电流断续时,电动机的理想空载转速将_抬高_,随 α 的增加,进入断续区的电流_加大_。

15.直流可逆电力拖动系统中电动机可以实现四象限运行,当其处于第一象限时,电动机作_电动__运行,电动机_正__转,正组桥工作在_整流_状态;当其处于第四象限时,电动机做_发电_运行,电动机_反转_转,___正_组桥工作在逆变状态。

16.大、中功率的变流器广泛应用的是_晶体管__触发电路,同步信号为锯齿波的触发电路,可分为三个基本环节,即_脉冲的形成与放大__、_锯齿波的形成与脉冲移相_和_同步环节_。

第3章 直流斩波电路

1.直流斩波电路完成得是直流到_直流_的变换。

2.直流斩波电路中最基本的两种电路是_降压斩波电路 和_升压斩波电路_。

3.斩波电路有三种控制方式:_脉冲宽度调制(PWM )_、_频率调制_和_(t on 和T 都可调,改变占空比)混合型。

4.升压斩波电路的典型应用有_直流电动机传动_和_单相功率因数校正_等。

5.升降压斩波电路呈现升压状态的条件为__)(15.0为导通比αα<<______。

6.CuK 斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic 斩波电路_和__Zeta 斩波电路__。

7.Sepic 斩波电路和Zeta 斩波电路具有相同的输入输出关系,所不同的是:_ Sepic 斩波电路_的电源电流和负载电流均连续,_ Zeta 斩波电路_的输入、输出电流均是断续的,但两种电路输出的电压都为__正_极性的 。

8.斩波电路用于拖动直流电动机时,降压斩波电路能使电动机工作于第__1__象限,升压斩波电路能使电动机工作于第__2__象限,_电流可逆斩波电路能使电动机工作于第1和第2象限。

9.桥式可逆斩波电路用于拖动直流电动机时,可使电动机工作于第_1、2、3、4_象限。

10.复合斩波电路中,电流可逆斩波电路可看作一个_升压_斩波电路和一个__降压_斩波电路的组合;多相多重斩波电路中,3相3重斩波电路相当于3个__基本__斩波电路并联。 第4章 交流—交流电力变换电路

1.改变频率的电路称为_变频电路_,变频电路有交交变频电路和_交直交变频_电路两种形式,前者又称为_直接变频电路__,后者也称为_间接变频电路_。

2.单相调压电路带电阻负载,其导通控制角α的移相范围为_0-180O _,随 α 的增大, Uo_降低_,功率因数λ_降低__。

3.单相交流调压电路带阻感负载,当控制角α<?(?=arctan(ωL/R) )时,VT1的导通时间_逐渐缩短_,VT2的导通时间__逐渐延长_。

4.根据三相联接形式的不同,三相交流调压电路具有多种形式,TCR 属于_支路控制三角形_联结方式,TCR 的控制角 α 的移相范围为_90O -180O _,线电流中所含谐波的次数为_6k ±1_。

5.晶闸管投切电容器选择晶闸管投入时刻的原则是:_该时刻交流电源电压应和电容器预先充电电压相等_。

6.把电网频率的交流电直接变换成可调频率的交流电的变流电路称为__交交变频电路_。

7.单相交交变频电路带阻感负载时,哪组变流电路工作是由_输出电流的方向_决定的,交流电路工作在整流还是逆变状态是根据_输出电流方向和输出电压方向是否相同_决定的。

8.当采用6脉波三相桥式电路且电网频率为50Hz时,单相交交变频电路的输出上限频率约为_20Hz__。

9.三相交交变频电路主要有两种接线方式,即_公共交流母线进线方式_和_输出星形联结方式_,其中主要用于中等容量的交流调速系统是_公共交流母线进线方式_。

10.矩阵式变频电路是近年来出现的一种新颖的变频电路。它采用的开关器件是_全控_器件;控制方式是_斩控方式__。

电力电子技术复习题2

一、简答题

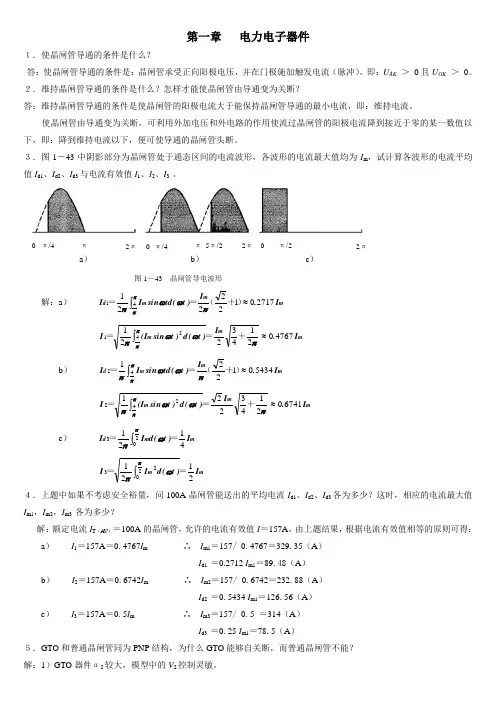

1、晶闸管导通的条件是什么?

(1)晶闸管阳极和阴极之间施加正向阳极电压

(2)晶闸管门极和阴极之间必须施加适当的正向脉冲电压和电流

2、有源逆变实现的条件是什么?

(1)晶闸管的控制角大于90度,使整流器输出电压Ud为负

(2)整流器直流侧有直流电动势,其极性必须和晶闸管导通方向一致,其幅值应大于变流器直流侧的平均电压

3、电压源逆变电路与电流源逆变电路的区别?

(1)电压型无源逆变电路直流侧接大电容滤波,输出电压为方波交流,输出电流的波形与负载性质有关;电流型无源逆变电路直流侧接大电感滤波,输出电流为方波交流,输出电压的波形与负载性质有关

(2)电压型无源逆变电路各逆变开关管都必须反并联二极管,以提供之后的感性负载电流回路;电流型无源逆变电路各逆变开关管不需反并联二极管,

但是应在负载两端并联电容,以吸收换流时负载电感中的储能

4、单极性调制与双极性调制的区别?

(1)单极性调制是指逆变器输出的半个周期中,被调制成的脉冲输出电压只有一种极性,正半周为+Ud和零,负半周为-Ud和零

(2)双极性调制是指逆变器输出的每半个周期中都被调制成+/-Ud之间变化的等幅不等宽的脉冲列

在近似相同的条件下,单极性调制比双极性调制具有更好的谐波抑制效果。

5、电力变换的基本类型包括哪些?

包括四种变换类型:(1)整流AC-DC

(2)逆变DC-AC

(3)斩波DC-DC

(4)交交电力变换AC-AC

6、半控桥能否用于有源逆变?为什么。

半控桥不能用于有源逆变,因为半控桥整流输出电压在移相范围内始终大于零。

7、直流斩波器的控制方式?

时间比控制方式:定频调宽定宽调频调频调宽

瞬时值控制和平均值控制

8、电压型无源逆变的特点是什么?

电压型无源逆变电路输入为恒定的直流电压,输出电压为方波交流电压,输出电流波形与负载的性质有关,阻感需要在功率电子器件旁边反并联二极管,以提供滞后电流的续流回路。

9、简述正弦脉宽调制技术的基本原理?

正弦脉宽调制技术是把正弦波调制成一系列幅值相等,宽度按正弦规律变化的脉冲列,实现的方式有计算法和调制法两种,调制法分为单极型调制和双极型调制。

10、电力电子技术的定义和作用

电力电子技术是研究利用电力电子器件实现电能变换和控制的电路,内容涉及电力电子器件、功率变换技术和控制理论,作用是把粗电变成负载需要的

精电。

11、电力电子系统的基本结构

电力电子系统包括功率变换主电路和控制电路,功率变换主电路是属于电路变换的强电电路,控制电路是弱电电路,两者在控制理论的支持下实现接口,从而获得期望性能指标的输出电能。

12、电力电子器件的分类

(1)从门极驱动特性可以分为:电压型和电流型 (2)从载流特性可以分为:单极型、双极型和复合型 (3)从门极控制特性可以分为:不可控、半控及全控型 13、有源逆变和无源逆变的区别

有源逆变是把直流电能逆变成交流电能后送给电网; 无源逆变是把直流电能逆变正交流电能后送给负载; 14、直流斩波器的控制方式 (1)定频调宽 (2)定宽调频 (3)调频调宽

二、图1所示的单相桥式整流电路中,V U 2202=、触发角?

=30a ,负载为阻感负载,电感L 的值极大,Ω=5R 。1、绘制输出电压d u 、输出电流d i 、变压器副边电流2i 的波形;2、计算输出电压d u 、输出电流d i 的平均值及功率因数;

3、计算晶闸管的电流有效值。

R

L

图1 答案:

d

u d

i 2

i t t

t

1.波形绘制 如图

2.电路参数计算)

)(47.17130cos 2209.0cos 9.02V U U d =???=??=α )(29.345

47

.171A R U I d d === 78.0220

47

.171222===??=

U U I U I U d d d λ 3.电路参数计算 )(25.242

A I I d T ==

三、三相全控桥式整流电路带反电动势阻感负载,已知:负载电阻Ω=1R ,

电感=∝d L ,相电压V U 220

2=,mH L B 1=,当反电动势V E 400=,控制角α=120°或逆变角β=60°时,请计算输出电压平均值d U 、输出电流平均值d I 和换相重叠角γ。 答案:

π

26cos 34.22d

B d I X a U U ??-???= R U I d d 400+=

代入数据,解得: )(31.290V U d

-= )(69.109A I d =

换相重叠角γ计算: 6

sin

6)co s(co s

2πγα???=--U I X a d

B 解得:

?=9.8γ

四、图3所示单相交流调压电路,1u 为正弦交流输入电压,有效值V U 2201=,接阻感负载,其中Ω=5.0R ,mH L 2=,求负载电流的最大有效值、最大输出功率及此时功率因数。

R

L

图3

答案:

负载电流最大时,电路必须工作在连续模式,此时控制角等于负载阻抗角。

负载阻抗角:?=???==---47.51)5

.0102502(tan )(tan 3

11

πω?R L 那么控制角等于?47.51时,电流波形连续,负载电流最大

负载电流最大值:)(275628

.05.0220)

(2

2

2

2

1A L R U I o =+=

+=ω

最大输出功率:)(7.37cos 1KW I U P o o

=??=?

此时功率因数:

62.0cos cos ===?λa

五、图1所示的单相桥式整流电路中,V U 2202=、触发角?=60a ,负载为阻性负载, Ω=10R 。

1、绘制输出电压d u 、输出电流d i 、变压器副边电流2i 的波形;

2、计算输出电压d u 、输出电流d i 的平均值及功率因数;

3、请计算晶闸管的电流有效值;

R

u d

i t

t

2

i t

图1

答案:

1.波形绘制 如图(9分) 2.电路参数计算

)(5.1482

60cos 12209.02cos 19.02V U U d =+??=+?

?=?

α )(85.1410

5

.148A R U I d d ===

89.022sin =-+=

π

α

ππαλ 3.电路参数计算 )(1422sin 1022

A U I T =-+?=

πα

ππα

六、图2所示的三相半波可控电路中,相电压V U 2202=、触发角?=60a ,电感L 的值极大,Ω=10R 。

1、计算输出电压d u 、输出电流d i 的平均值、a 相的电流a i 的有效值;

2、绘制输出电压d u 、输出电流d i 、a 相的电流a i 的波形。

R

L T

图2

答案:

1.电路参数计算 2.

)

(7.12860cos 22017.1cos 17.12V U U d =???=??=α )(87.1210

7

.128A R U I d d ===

)(43.73

87.123

A I I d a ==

=

2.波形绘制

d

u d

i a

i t t

t

七、单相全控桥式整流电路带反电动势阻感负载,已知:负载电阻Ω=1R ,电感=∝d L ,相电压V U 1002=,mH L B 5.0=,当反电动势V E 99=,逆变角

?=60B 时,请计算输出电压平均值d U 、输出电流平均值d I 和换相重叠角γ。

答案:π

α24cos 9.02d

B d I X U U ??-

??= R

U I d d 99+=

代入数据,解得:)(9.49V U d

-= )(1.49A I d =

换相重叠角γ计算:2

sin

22)cos(cos 2πγα????=

--U I X a d B

解得:

?=59.7γ

八、图3所示降压BUCK 直流斩波电路,i U 为输入直流电压,V U i 12=,o U 为输出直流电压,VT 控制信号占空比为0.4,设所有器件均为理想器件,请推导输入输出直流电压的关系式和计算输出直流电压

U 。

o

U

图3

答案:

利用伏秒平衡推导

开关VT 导通的伏秒值: 开关VT 关断的伏秒值:

因此: 则: D=0.4 则输出电压:8.4124.0=?=o

U

九、请推导图2所示升压斩波电路的输出电压o v 和输入电压i v 的关系,当输入电压为12V ,占空比D 为0.8时,输出电压为多少?

on o i T U U ?-)(off

o T U ?g

U a

U L

u L i off

o on o i T U T U U ?=?-)(i

O

U

D U ?=D

T

T U U M on

i

o

==

=

d

U

图2

则输出电压:

V U o 608

.0112=

-=

十、图4为单相桥式矩形波逆变电路,直流输入电压d U =308V ,请绘制输出电压o u 和输出电流o i 的波形及计算输出电压基波的幅值。

图4

答案:(1)波形绘制

(2)电路参数计算

)(16.3924)1(V U U d

om =?=

π

利用伏秒平衡推导

开关S 导通的伏秒值: on

d T U ?开关S 关断的伏秒值: off

d o T U U ?-)(因此: off

d o on d T U U T U ?-=?)(则:

D

U U M d o -==11d O

U D

U

?-=

11RL

L D

g

U a U L

u

L

i

电力电子技术汇总题库

南通大学电气工程学院电力电子技术 题 库

第二章电力电子器件 一、填空题 1、若晶闸管电流有效值是157A,则其额定电流为100A。若该晶闸管阳、阴间电压为60sinwtV,则其额定电压应为60V。(不考虑晶闸管的电流、电压安全裕量。) 2、功率开关管的损耗包括两方面,一方面是导通损耗;另一方是开关损耗。 3、在电力电子电路中,常设置缓冲电路,其作用是抑制电力电子器件的内因过电压、du/dt或者过电流和di/dt,减小器件的开关损耗。 4、缓冲电路可分为关断缓冲电路和开通缓冲电路。 5、电力开关管由于承受过电流,过电压的能力太差。所以其控制电路必须设有过流和过压保护电路。 二、判断题 1、“电力电子技术”的特点之一是以小信息输入驱动控制大功率输出。(√) 2、某晶闸管,若其断态重复峰值电压为500V,反向重复峰值电压为700V,则该晶闸管的额定电压是700V。(×) 3、晶闸管导通后,流过晶闸管的电流大小由管子本身电特性决定。(×) 4、尖脉冲、矩形脉冲、强触发脉冲等都可以作为晶闸管的门极控制信号。(√) 5、在晶闸管的电流上升至其维护电流后,去掉门极触发信号,晶闸管级能维护导通。(×) 6、在GTR 的驱动电路设计中,为了使GTR 快速导通,应尽可能使其基极极驱动电流大些。(×) 7、达林顿复合管和电力晶体管属电流驱动型开关管;而电力场效应晶体管和绝缘栅极双极型晶体管则属电压驱动型开关管。(√) 8、IGBT 相比MOSFET,其通态电阻较大,因而导通损耗也较大。(×) 9、整流二级管、晶闸管、双向晶闸管及可关断晶闸管均属半控型器件。(×) 10、导致开关管损坏的原因可能有过流、过压、过热或驱动电路故障等。(√) 三、选择题 1、下列元器件中,( BH )属于不控型,( DEFIJKLM)属于全控型,( ACG )属于半控型。 A、普通晶闸管 B、整流二极管 C、逆导晶闸管 D、大功率晶体管 E、绝缘栅场效应晶体管 F、达林顿复合管 G、双向晶闸管 H、肖特基二极管 I、可关断晶闸管 J、绝缘栅极双极型晶体管 K、MOS 控制晶闸管 L、静电感应晶闸管 M、静电感应晶体管 2、下列器件中,( c )最适合用在小功率,高开关频率的变换器中。 A、GTR B、IGBT C、MOSFET D、GTO 3、开关管的驱动电路采用的隔离技术有( ad ) A、磁隔离 B、电容隔离 C、电感隔离 D、光耦隔离 四、问答题 1、使晶闸管导通的条件是什么? 答:晶闸管承受正向阳极电压,并在门极施加触发电流或脉冲(uak>0且ugk>0)。

电力电子课程学习心得

前沿 在大二学习模电之后,这学期我们开始接触电力电子器件和多种变换器。其中包括直流变直流,无源逆变电路,整流和有源逆变电路,交流变交流电路,软开关变换器。电力电子技术(Power Electronics Technology)是研究电能变换原理及功率变换装置的综合性学科,包括电压、电流、频率和波形变换,涉及电子学、自动控制原理和计算机技术等学科。电力电子技术与信息电子技术的主要不同就是效率问题,对于信息处理电路来说,效率大于15%就可以接受,而对于电力电子技术而言,大功率装置效率低于85%还是无法忍受。目前能源问题已是我国面临的主要问题之一,提高电源变换效率是电力电子工程师主要任务. 电力电子器件及应用 电力电子器件特点:1.具有较大的耗散功率2.工作在开关状态3.需要专门驱动电路来控制4.需要缓冲和保护电路。我们在本章学习了功率二极管,场效应二极管,电力二极管,IGBT . 可控整流器与有源逆变器: 主要内容: 整流器的结构形式、工作原理,分析整流器的工作波形,整流器各参数的数学关系和设计方法;整流器工作在逆变状态时的工作原理、工作波形。变压器漏抗对整流器的影响、整流器带电动机负载时的机械特性、触发电路等内容。 学习重点包括: (1) 学习不同型式整流电路的工作原理,波形分析与数值计算、各种负载对 整流电路工作情况的影响。 (2) 变压器漏抗对整流电路的影响,重点建立换相压降、换相重叠角等概念, 并掌握相关的计算,熟悉漏抗对整流电路工作情况的影响。 (3) 掌握产生有源逆变的条件、逆变失败及最小逆变角的限制等。 (4) 熟悉锯齿波移相触发电路的原理,建立同步的概念,掌握同步电压信号的 选取方法。 交-交变换器: 主要内容: 晶闸管单相和三相交流调压器;全控型器件的交流斩波电路;交-交变频器;交-交(AC-AC)变换器的应用。 交流调压电路通常由晶闸管组成,用于调节输出电压的有效值。与常规的调压变压器相比,晶闸管交流调压器有体积小、重量轻的特点。其输出是交流电压,但它不是正弦波形,其谐波分量较大,功率因数也较低。 控制方法: (1) 通断控制。即把晶闸管作为开关,通过改变通断时间比值达到调压的目的。这种控制方式电路简单,功率因数高,适用于有较大时间常数的负载;缺点是输出电压或功率调节不平滑。 (2) 相位控制。它是使晶闸管在电源电压每一周期中、在选定的时刻将负载与电源接通,改变选定的时刻可达到调压的目的。 基本结构和工作原理

电力电子技术课程重点知识点总结

1.解释GTO、GTR、电力MOSFET、BJT、IGBT,以及这些元件的应用范围、基本特性。 2.解释什么是整流、什么是逆变。 3.解释PN结的特性,以及正向偏置、反向偏置时会有什么样的电流通过。 4.肖特基二极管的结构,和普通二极管有什么不同 5.画出单相半波可控整流电路、单相全波可控整流电路、单相整流电路、单相桥式半控整流电路电路图。 6.如何选配二极管(选用二极管时考虑的电压电流裕量) 7.单相半波可控整流的输出电压计算(P44) 8.可控整流和不可控整流电路的区别在哪 9.当负载串联电感线圈时输出电压有什么变化(P45) 10.单相桥式全控整流电路中,元件承受的最大正向电压和反向电压。 11.保证电流连续所需电感量计算。 12.单相全波可控整流电路中元件承受的最大正向、反向电压(思考题,书上没答案,自己试着算) 13.什么是自然换相点,为什么会有自然换相点。 14.会画三相桥式全控整流电路电路图,波形图(P56、57、P58、P59、P60,对比着记忆),以及这些管子的导通顺序。

15.三相桥式全控整流输出电压、电流计算。 16.为什么会有换相重叠角换相压降和换相重叠角计算。 17.什么是无源逆变什么是有源逆变 18.逆变产生的条件。 19.逆变失败原因、最小逆变角如何确定公式。 做题:P95:1 3 5 13 16 17,重点会做 27 28,非常重要。 20.四种换流方式,实现的原理。 21.电压型、电流型逆变电路有什么区别这两个图要会画。 22.单相全桥逆变电路的电压计算。P102 23.会画buck、boost电路,以及这两种电路的输出电压计算。 24.这两种电路的电压、电流连续性有什么特点 做题,P138 2 3题,非常重要。 25.什么是PWM,SPWM。 26.什么是同步调制什么是异步调制什么是载波比,如何计算 27.载波频率过大过小有什么影响 28.会画同步调制单相PWM波形。 29.软开关技术实现原理。

电力电子技术期末复习资料汇总

电力电子技术复习题库 第二章: 1.使晶闸管导通的条件是什么? ①加正向阳极电压;②加上足够大的正向门极电压。 备注:晶闸管承受正向阳极电压,并在门极施加触发电流。 2.由于通过其门极能控制其开通,但是不能控制其关断,晶闸管才被称为(半控型)器件。 3.在电力电子系统中,电力MOSFET通常工作在( A )状态。 A. 开关 B. 放大 C. 截止 D. 饱和 4.肖特基二极管(SBD)是( A )型器件。 A. 单极 B. 双极 C. 混合 5.按照电力电子器件能够被控制电路信号所控制的程度可以分为: ①不可控器件;②半控型器件;③全控型器件 6.下列电力电子器件中,(C)不属于双极型电力电子器件。 A. SCR B. 基于PN结的电力二极管 C. 电力MOSFET D. GTR 7.按照驱动电路加在电力电子器件控制端和公共端之间信号的性质,可以将电力电子器件(电力二极管除外)分为(电流驱动型)和(电压驱动型)两类。 8.同处理信息的电子器件类似,电力电子器件还可以按照器件部电子和空穴两种载流子参与导电的情况分为(单极性器件)、(双极型器件)和(复合型器件)。 9.(通态)损耗是电力电子器件功率损耗的主要成因。当器件的开关频率较高时,(开关)损耗会随之增大而可能成为器件功率损耗的主要因素。(填“通态”、“断态”或“开关”) 10.电力电子器件在实际应用中,一般是由(控制电路)、(驱动电路)和以电力电子器件为核心的(主电路)组成一个系统。 11. 按照电力电子器件能够被控制电路信号所控制的程度,肖特基二极管(SBD)属于(不可控)

型器件。 12.型号为“KS100-8”的晶闸管是(双向晶闸管)晶闸管,其中“100”表示(额定有效电流为100A ),“8”表示(额定电压为800V)。 13.型号为“KK200-9”的晶闸管是(快速晶闸管)晶闸管,其中“200”表示(额定有效电流为200A),“9”表示(额定电压为900V )。 14.单极型器件和复合型器件都是(电压驱动)型器件,而双极型器件均为(电流驱动)型器件。(填“电压驱动”或“电流驱动”) 15. 对同一晶闸管,维持电流I H<擎住电流I L。(填“>”、“<”或“=”) 16.维持晶闸管导通的条件是什么?怎样才能使晶闸管由导通变为关断? 答:维持晶闸管导通的条件是使晶闸管阳极电流大于维持电流(保持晶闸管导通的最小电流); 要使晶闸管由导通变为关断,可使阳极电流小于维持电流可以使晶闸管由导通变为关断。在实际电路中,常采用使阳极电压反向、减小阳极电压,或增大回路阻抗等方式使晶闸管关断。 17.GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能? 答:CTO的开通控制方式与晶闸管相似,但是可以通过门极施加负的脉冲电流使其关断。 GTO 和普通晶闸管同为PNPN 结构,由P1N1P2和N1P2N2构成两个晶体管V1、V2,分别具有共基极电流增益1 a 和2 a ,由普通晶闸管的分析可得:1 a + 2 a =1 是器件临界导通的条件。 1 a + 2 a >1,两个等效晶体管过饱和而导通;1 a + 2 a <1,不能维持饱和导通而关断。 GTO 之所以能够自行关断,而普通晶闸管不能,是因为GTO 与普通晶闸管在设计和工艺方面有以下几点不同: ②GTO 在设计时2 a 较大,这样晶体管V2控制灵敏,易于GTO 关断; ②GTO 导通时的1 a + 2 a 更接近于1,普通晶闸管1 a + 2 a 31.15,而GTO 则为1 a + 2 a 1.05,GTO 的饱和程度不深,接近于临界饱和,这样为门极控制关断提供了有利条件; ③多元集成结构使每个GTO 元阴极面积很小,门极和阴极间的距离大为缩短,使得P2极区

基于Matlab的电力电子技术课程设计报告

《电力电子技术》 课程设计报告 题目:基于Matlab的电力电子技术 仿真分析 专业:电气工程及其自动化 班级:电气2班 学号:Z01114007 姓名:吴奇 指导教师:过希文 安徽大学电气工程与自动化学院 2015年 1 月7 日

中文题目 基于Matlab 的电力电子技术仿真分析 一、设计目的 (1)加深理解《电力电子技术》课程的基本理论; (2)掌握电力电子电路的一般设计方法,具备初步的独立设计能力; (3)学习Matlab 仿真软件及各模块参数的确定。 二、设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕: (1)根据设计题目要求的指标,通过查阅有关资料分析其工作原理,设计电路原理图; (2)利用MATLAB 仿真软件绘制主电路结构模型图,设置相应的参数。 (3)用示波器模块观察和记录电源电压、控制信号、负载电压、电流的波形图。 三、设计内容 (1)设计一个降压变换器(Buck Chopper ),其输入电压为200V ,负载为阻感性带反电动势负载,电阻为2欧,电感为5mH ,反电动势为80V 。开关管采用IGBT ,驱动信号频率为1000Hz ,仿真时间设置为0.02s ,观察不同占空比下(25%、50%、75%)的驱动信号、负载电流、负载电压波形,并计算相应的电压、电流平均值。 然后,将负载反电动势改变为160V ,观察电流断续时的工作波形。(最大步长为5e-6,相对容忍率为1e-3,仿真解法器采用ode23tb ) (2)设计一个采用双极性调制的三相桥式逆变电路,主电路直流电源200V ,经由6只MOSFET 组成的桥式逆变电路与三相阻感性负载相连接,负载电阻为1欧,电感为5mH ,三角波频率为1000Hz ,调制度为0.7,试观察输入信号(载波、调制波)、与直流侧假想中点N ‘的三相电压Uun ’、Uvn ’、Uwn ’,输出线电压UV 以及负载侧相电压Uun 的波形。 四、设计方案 实验1:降压变换器 dc-dc 变流电路可以将直流电变成另一固定电压或可调电压的直流电,包括直接直流变流电路和间接直流变流电路。其中,直接直流变流电路又称为斩波电路,功能是将直流电变为另一直流电。本次实验主要是在Matlab 中设计一个降压斩波电路并仿真在所给条件下的波形和数值与理论计算相对比。降压斩波电路原理图如下所示,该电路使用一个全控型器件V ,这里用IGBT ,也可采用其他器件,例如晶闸管,若采用晶闸管,还需设置使晶闸管关断的辅助电路。为在V 关断时给负载中电感电流提供通道,设置了续流二极管VD 。斩波电路主要用于电子电路的供电电源,也可拖动直流电动机或带蓄电池负载等,后两种情况下负载中均会出现反电动势,图中用m E 表示。若无反电动势,只需令0m E ,以下的分析和表达式中均适用。

电力电子技术复习总结

电力电子技术复习题1 第1xx 电力电子器件 1. 电力电子器件一般工作在__开关__状态。 2. 在通常情况下,电力电子器件功率损耗主要为__通态损耗__,而当 器件开关频率较高时,功率损耗主要为__开关损耗__。 3. 电力电子器件组成的系统,一般由__控制电路__、_驱动电路_、 主电路_三部分组成,由于电路中存在电压和电流的过冲,往往需添 加_保护电路__。 4. 按内部电子和空穴两种载流子参与导电的情况,电力电子器件可分 为_单极型器件双极型器件复合型器件_三类。 5. 电力二极管的工作特性可概括为_承受正向电压导通,承受反相电 压截止_。 6. 电力二极管的主要类型有普通二极管、快恢复二极管、XX 二极管。7.XX二极管的开关损耗小于快恢复二极管的开关损耗。 8. 晶闸管的基本工作特性可概括为正向电压门极有触发则导通、 反向电压则截止。 9. 对同一晶闸管,维持电流IH 与擎住电流IL 在数值大小上有IL__ 大于IH 。 10. 晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为, UDSM大于_UbQ 11. 逆导晶闸管是将_二极管_与晶闸管_反xx_ (如何连接)在同一管芯上的功率集成器件。 12. GTO的__多兀集成__结构是为了便于实现门极控制关断而设计的。 13. MOSFET勺漏极XX特性中的三个区域与GTF共发射极接法时的输 出特性中的三个区域有对应关系,其中前者的截止区对应后者的_截

后者的 _饱和区 __。 14. 电力MOSFE 的通态电阻具有正温度系数。 15.IGBT 的开启电压UGE (th )随温度升高而_略有下降开关速 度__小于__电力 MOSFET 。 16. 按照驱动电路加在电力电子器件控制端和公共端之间的性质,可 将电力电子器件分为 _电压驱动型 _和_电流驱动型 _两类。 17.IGBT 的通态压降在1/2或1/3额定电流以下区段具有 负 温 度系 数, 在1/2 或1/3 额定电流以上区段具有 __正___温度系数。 18.在如下器件:电力二极管(Power Diode )、晶闸管(SCR 、门 极可关断晶闸管(GTO 、电力晶体管(GTR 、电力场效应管(电力 MOSFET 、绝缘栅双极型晶体管(IGBT )中,属于不可控器件的是 电力二极管 __,属于半控型器件的是 __晶闸管_,属于全控型器件的 是_ GTO 、GTR 、电力MOSFET IGBT _;属于单极型电力电子器件 的有_电力 MOSFET ,_ 属于双极型器件的有 _电力二极管、晶闸管、 属于复合型电力电子器件得有 __ IGBT _ ;在可控的 器件中, 容量最大的是 _晶闸管_,工作频率最高的是 _电力 MOSFE , T 属于电压驱动的是电力 MOSFET 、 IGBT _,属于电流驱动的是 _晶闸 管、 GTO 、 GTR _。 第 2xx 整流电路 1. 电阻负载的特点是—电压和电流XX 且波形相同_,在单相半波 可控整流电阻性负载电路中,晶闸管控制角 a 的最大移相范围是 0-180O_。 2. 阻感负载的特点是 _流过电感的电流不能突变,在单相半波可 控整流带阻感负载XX 续流二极管的电路中,晶闸管控制角a 的最大 止区_、前者的饱和区对应后者的 放大区 __、前者的非饱和区对应 GTO 、 GTR

电力电子复习题及总结答案

电力电子必胜 绪论 填空题: 1.电力电子技术是使用________器件对电能进行________的技术。 2.电能变换的含义是在输入与输出之间,将________、________、________、________、________中的一项以上加以改变。 3.电力变换的四大类型是:________、________、________、________。 4. 在功率变换电路中,为了尽量提高电能变换的效率,所以器件只能工作在________状态,这样才能降低________。 5. 电力电子器件按照其控制通断的能力可分为三类,即: ________、________、________。 6. 电力电子技术的研究内容包括两大分支:________________ 技术和________技术。 7.半导体变流技术包括用电力电子器件构成_____________电路和对其进行控制的技术,以及构成________装置和________系统的技术。 8.电力电子技术是应用在________领域的电子技术。 9.电力电子技术是一门由________、________、________三个学科交叉形成的新的边缘技术学科。 简答题 1. 什么是电力电子技术? 2. 电能变换电路的有什么特点?机械式开关为什么不适于做电能变换电路中的开关? 3. 电力变换电路包括哪几大类? 电力电子器件 填空题: 1.电力电子器件一般工作在________状态。 2.在通常情况下,电力电子器件功率损耗主要为________,而当器件开关频率较高时,功率损耗主要为________。 3.电力电子器件组成的系统,一般由________、________、________三部分组成,由于电路中存在电压和电流的过冲,往往需添加________。 4.按内部电子和空穴两种载流子参与导电的情况,电力电子器件可分为________、________、________三类。 5.按照器件能够被控制的程度,电力电子器件可分为以下三类:、 和。 6.按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为________和________两类。。 7. 电力二极管的主要类型有、、。 8. 普通二极管又称整流二极管多用于开关频率不高,一般为Hz以下的

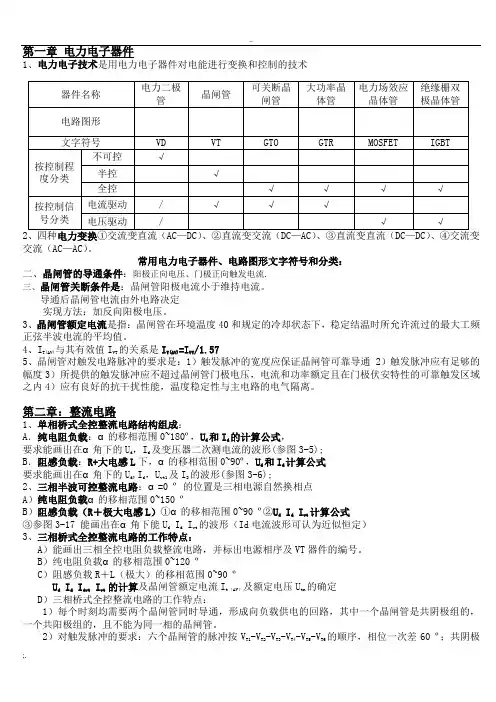

电力电子技术复习总结(王兆安)

电力电子技术复习题1 第1章电力电子器件 J电力电子器件一般工作在开关状态。 乙在通常情况下,电力电子器件功率损耗主要为—通态损耗—,而当器件开关频率较高时,功率损耗主要为开关损耗。 3. 电力电子器件组成的系统,一般由—控制电路__、_驱动电路_、_主电路_三 部分组成,由于电路中存在电压和电流的过冲,往往需添加保护电路。 4. 按内部电子和空穴两种载流子参与导电的情况,电力电子器件可分为_单极型 器件、双极型器件、复合型器件三类。 L电力二极管的工作特性可概括为承受正向电压导通,承受反相电压截止。 6.电力二极管的主要类型有—普通二极管_、_快恢复二极管_、_肖特基二极管_。乙肖特基二极管的开关损耗小于快恢复二极管的开关损耗。 匕晶闸管的基本工作特性可概括为正向电压门极有触发则导通、反向电压则 截止。 乞对同一晶闸管,维持电流IH与擎住电流IL在数值大小上有IL大于IH 。 10. 晶闸管断态不重复电压UDSMt转折电压Ubo数值大小上应为,UDSM大于 _UbQ 11. 逆导晶闸管是将二极管与晶闸管反并联(如何连接)在同一管芯上的功率集成器件。 12(TO的_多元集成_结构是为了便于实现门极控制关断而设计的。 13. MOSFET勺漏极伏安特性中的三个区域与GTRft发射极接法时的输出特性中的 三个区域有对应关系,其中前者的截止区对应后者的_截止区一、前者的饱和区对应后者的_放大区_、前者的非饱和区对应后者的_饱和区_ 。 14. 电力MOSFE的通态电阻具有正温度系数。 15JGBT的开启电压UGE(th )随温度升高而_略有下降一,开关速度—小于— 电力MOSFET 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子 器件分为电压驱动型和电流驱动型两类。 IZIGBT的通态压降在1/2或1/3额定电流以下区段具有__负—温度系数,在1/2或 1/3额定电流以上区段具有__正—温度系数。 18.在如下器件:电力二极管(Power Diode )、晶闸管(SCR、门极可关断晶闸管

电力电子技术总结

1、电力电子技术的概念:所谓电力电子技术就是应用于电力领域的电子技术。 2、电力电子技术的诞生是以 1957年美国通用电气公司研制出第一个晶闸管为标志的。 3、晶闸管是通过对门极的控制能够使其导通而不能使其关断的器件,属于半控型器件。对 晶闸管电路的控制方式主要是相位控制方式,简称相控方式。4、70年代后期,以门极可关断晶闸管( GTO )、电力双极型晶体管( BJT )和电力场效应晶 体管(Power-MOSFET )为代表的全控型器件迅速发展。 5、全控型器件的特点是,通过对门极(基极、栅极)的控制既可使其开通又可使其关断。 6、把驱动、控制、保护电路和电力电子器件集成在一起,构成电力电子集成电路( PIC )。 第二章 1、电力电子器件的特征 ◆所能处理电功率的大小,也就是其承受电压和电流的能力,是其最重要的参数,一般都远大于处理信息的电子器件。 ◆为了减小本身的损耗,提高效率,一般都工作在开关状态。◆由信息电子电路来控制 ,而且需要驱动电路。 ◆自身的功率损耗通常仍远大于信息电子器件,在其工作时一般都需要安装散热器2、电力电子器件的功率损耗 3、电力电子器件的分类 (1)按照能够被控制电路信号所控制的程度 ◆半控型器件:?主要是指晶闸管(Thyristor )及其大部分派生器件。 ?器件的关断完全是由其在主电路中承受的电压和电流决定的。◆全控型器件:?目前最常用的是 IGBT 和Power MOSFET 。 通态损耗断态损耗开关损耗 开通损耗关断损耗

?通过控制信号既可以控制其导通,又可以控制其关断。 ◆不可控器件:?电力二极管(Power Diode)?不能用控制信号来控制其通断。(2)按照驱动信号的性质 ◆电流驱动型:?通过从控制端注入或者抽出电流来实现导通或者关断的控制。 ◆电压驱动型 ?仅通过在控制端和公共端之间施加一定的电压信号就可实现导通或者关断的控 制。 (3)按照驱动信号的波形(电力二极管除外) ◆脉冲触发型 ?通过在控制端施加一个电压或电流的脉冲信号来实现器件的开通或者关断的控 制。 ◆电平控制型 ?必须通过持续在控制端和公共端之间施加一定电平的电压或电流信号来使器件 开通并维持在导通状态或者关断并维持在阻断状态。 4、几种常用的电力二极管:普通二极管、快恢复二极管、肖特基二极管 肖特基二极管优点在于:反向恢复时间很短(10~40ns),正向恢复过程中也不会有明显的电压过冲;在反向耐压较低的情况下其正向压降也很小,明显低于快恢复二极管;因此, 其开关损耗和正向导通损耗都比快速二极管还要小,效率高。 弱点在于:当所能承受的反向耐压提高时其正向压降也会高得不能满足要求,因此 多用于200V以下的低压场合;反向漏电流较大且对温度敏感,因此反向稳态损耗不能忽略,而且必须更严格地限制其工作温度。 5、晶闸管除门极触发外其他几种可能导通的情况 ◆阳极电压升高至相当高的数值造成雪崩效应◆阳极电压上升率du/dt过高 ◆结温较高◆光触发

电力电子总结完美版

一、填空题 1、对SCR 、TRIAC 、GTO 、GTR 、Power MOSFET 、这六种电力电子器件,其中要用交流 电压相位控制的有SCR TRIAC 。可以用PWM 控制的有GTO GTR Power MOSFET IGBT;要用电流驱动的有SCR TRIAC GTO GTR (准确地讲SCR 、TRIAC 为电流触发型 器件),要用电压驱动的有Power MOSFET IGBT ;其中工作频率最高的一个是Power MOSFET ,功率容量最大的两个器件是SCR GTR;属于单极性的是Power MOSFET;可能发生 二次击穿的器件是GTR,可能会发生擎住效应的器件是IGBT ;属于多元集成结构的是Power MOSFET IGBT GTO GTR 。 2、SCR 导通原理可以用双晶体管模型来解释,其触发导通条件是阳极加正电压并且门极有触发电流,其关断条件是阳极电流小于维持电流。 3、GTO 要用门极负脉冲电流关断,其关断增益定义为最大可关断阳极电流与门极负脉冲电流最大值的比即off β=ATO GM I I ,其值约为5左右,其关断时会出现特殊的拖尾 电流。 4、Power MOSFET 通态电阻为正温度系数;其定义式为= |DS DS U GS I ≥0,比较特殊的是器件体内有寄生的反向二极管,此外,应防止其栅源极间发生擎住效应。 5、电力二极管额定电流是指最大工频正弦半波波形条件下测得值,对于应用于高频电力电子电路的电力二极管要用快恢复型二极管,但要求其反向恢复特性要软。 6、在电力电子电路中,半导体器件总是工作在开关状态,分析这类电路可以用理想开关等效电路;电力电子技术的基础是电力电子器件制造技术,追求的目标是高效地处理电力。 7、硬开关电路的电力电子器件在换流过程中会产生较大的开关损耗,主要原因是其电压波形与电流波形发生重叠,为了解决该缺陷,最好使电力电子器件工作在零电压开通,零电流关断状态;也可采用由无源元件构成的缓冲技术,但它们一般是有损耗 的。 8、电力电子电路对功率因数的定义与线性电路理论的定义在本质上的差别是有基波因数。 9、交流调压电路采用由两个SCR 反并联接法组成交流开关作为控制,若交流电路的大感性 负载阻抗角为80度,则SCR 开通角的移相范围80度到180度。 10、SCR 三相全控变流电路带直流电动机负载时,其处于整流状态时触发角应满足小于90度 条件;其处于有源逆变状态时触发角应满足大于90度 条件;SCR 的换流方式都为电网 换流。 11、有源逆变与无源逆变的差异是交流侧接在电网上还是接在负载上;加有续流二极管的任何整流电路都不能实现有源逆变的原因是负载被二极管短路不能产生负电压。逆变角的定义是α>90度时的控制角βπα=- 12、电压源逆变器的输出电压是交流方 波;其逆变桥各臂都要反并联 二极管。 13、SPWM 的全部中文意思是正弦脉冲宽度调制,这种技术可以控制输出交流的大小;产 生SPWM 波的模拟法用自然采样法。而计算机则采用规则采样法。 14、单端正激式DC/DC 变换电路要求在变压器上附加一个复位 绕组,构成磁复位 电路; 反激式DC/DC 变换电路与Buck-Boost 直流斩波器类似。 15、肖特基二极管具有工作频率高 ,耐压低 的应用特点。肖特基二极管具有反向恢复时间短,正向压降小,耐压低,效率高等特点。 16、GTR 关断是工作点应在 截止 区,导通时工作点应在 饱和 区;它有可能因存在 二 次击穿而永久失效的缺陷。

电力电子技术课程设计报告

电力电子课程设计报告题目三相桥式全控整流电路设计 学院:电子与电气工程学院 年级专业:2015级电气工程及其自动化 姓名: 学号: 指导教师:高婷婷,林建华 成绩:

摘要 整流电路尤其是三相桥式可控整流电路是电力电子技术中最为重要同时也是应用得最为广泛的电路,不仅用于一般工业,也广泛应用于交通运输、电力系统、通信系统,能源系统及其他领域,因此对三相桥式可控整流电路的相关参数和不同性质负载的工作情况进行对比分析与研究具有很强的现实意义,这不仅是电力电子电路理论学习的重要一环,而且对工程实践的实际应用具有预测和指导作用,因此调试三相桥式可控整流电路的相关参数并对不同性质负载的工作情况进行对比分析与研究具有一定的现实意义。 关键词:电力电子,三相,整流

目录 1 设计的目的和意义………………………………………1 2 设计任务与要求 (1) 3 设计方案 (1) ?3.1三相全控整流电路设计 (1) 3.1.1三相全控整流电路图原理分析 (2) ?3.1.2整流变压器的设计 (2) ?3.1.3晶闸管的选择 (3) 3.2 保护电路的设计 (4) 3.2.1变压器二次侧过压保护 (4) ?3.2.2 晶闸管的过压保护………………………………………………4 3.2.3 晶闸管的过流保护………………………………………………5 3.3 触发电路的选择设计 (5) 4 实验调试与分析 (6) 4.1三相桥式全控整流电路的仿真模型 (6)

4.2仿真结果及其分析……………………………………………7 5 设计总结 (8) 6 参考文献 (9)

1 设计的目的和意义 本课程设计属于《电力电子技术》课程的延续,通过设计实践,进一步学习掌握《电力电子技术》,更进一步的掌握和了解他三相桥式全控整流电路。通过设计基本技能的训练,培养学生具备一定的工程实践能力。通过反复调试、训练、便于学生掌握规范系统的电子电力方面的知识,同时也提高了学生的动手能力。 2 设计任务与要求 三相桥式全控整流电路要求输入交流电压2150,10,0.5U V R L H ==Ω=为阻 感性负载。 1.写出三相桥式全控整流电路阻感性负载的移相范围,并计算出直流电压的变化范围 2.计算α=60°时,负载两端电压和电流,晶闸管平均电流和有效电流。 3.画出α=60°时,负载两端 d U 和晶闸管两端 1 VT U 波形。 4.分析纯电阻负载和大电感负载以及加续流二极管电路的区别。 5.晶闸管的型号选择。 3 设计方案 3.1三相全控整流电路设计

东南大学电力电子技术考点总结

第二章变流器运行(6%) 一、换流重叠角 1、换流重叠角:由于电源电感引起的换流时间所对应的电角度,用表示。是换流开始到 结束所占的电角度。 2、产生原因:进线电抗、电流不能突变、换流需要时间。 3、换流期间,整流输出电压是换流两相电压之平均值。 4、对整流的影响:换流角存在时,输出电压平均值减小(换流压降的存在),换流压降与延迟角无关,只取决于负载电流及电源交流侧阻抗。 二、有源逆变 1、产生条件:负载侧负载侧存在一个直流电源E ,由它提供能量,其电势极性与变流器 的整流电压相反,对晶闸管为正向偏置电压; 变流器在其直流侧输出应有一个与原整流电压极性相反的逆变电压,其平均值,以 吸收能量,并将其能量馈给交流电源。 2、两个电源之间的能量交换必须同极性相连。 3、是电路能够进行换流运行的极限,是变流器工作在整流和逆变的分界点。即区间,电路工作在有源逆变工作状态(三相半波可控整流电路)。 4、为超前角,为的起点,。 5、逆变失败(倾覆):,不能进行换流,两个电源短路。最小超前角°° 6、带有续流二极管的全控电路或半控电路不能工作在有源逆变状态,有源逆变电路必须是全控电路。 第三章门极触发脉冲(8%) 一、门极触发信号的种类 1、直流信号:使晶闸管损耗增加,有可能超过门极功耗,在晶闸管反向电压时,门极直流信号将使反向漏电流增加,也有可能使晶闸管损坏。可用来判断晶闸管是否损坏。 2、交流信号:在温度变化和交流电压幅值波动时,其延迟触发角不稳定。变化范围较小,精度低,不能太大。 3、脉冲信号:便于控制脉冲出现时刻,降低晶闸管门极功耗,通过变压器的双绕组或多绕组输出,实现信号间的绝缘隔离和同步输出。P86 二、晶闸管对门极触发信号电路的要求 1、触发脉冲应有一定的幅值和功率 2、触发脉冲要有一定的宽度 3、触发脉冲前沿要陡 4、要与主电路同步并有一定的移相范围

电力电子技术第二章总结

2016 电力电子技术 作业:第二章总结 班级:XXXXXX学号:XXXXXXX姓名:XXXXXX

第二章电力电子器件总结 1.概述 不可控器件——电力二极管(Power Diode) GPD FRD SBD 半控型器件——晶闸管(Thyristor) FST TRIAC LTT 典型全控型器件GTO GTR MOSFET IGBT 其他新型电力电子器件MCT SIT SITH IGCT 功率集成电路与集成电力电子模块HVIC SPIC IPM 1.1相关概念 主电路(Main Power Circuit):在电气设备或电力系统中,直接承担电能的变换或控制任务的电路? 电力电子器件(Power Electronic Device)是指可直接用于处理电能的主电路中,实现电能的变换或控制的电子器件? 1.2特点 电功率大,一般都远大于处理信息的电子器件? 一般都工作在开关状态? 由信息电子电路来控制,而且需要驱动电路(主要对控制信号进行放大)? 功率损耗大,工作时一般都需要安装散热器? 通态损耗,断态损耗,开关损耗(开通损耗关断损耗) 开关频率较高时,可能成为器件功率损耗的主要因素? 电力电子器件在实际应用中的系统组成 一般是由控制电路?驱动电路和以电力电子器件为核心的主电路组成一个系统? 关键词电力电子系统电气隔离检测电路保护电路三个端子 1.3电力电子器件的分类 按能够被控制电路信号控制的程度不同可分为半控型器件(开通可控,关断不可控) 全控型器件(开通,关断都可控) 不可控器件(开通,关断都不可控) 按照驱动信号的性质不同可分为电流驱动型电压驱动型 按照驱动信号的波形(电力二极管除外)不同可分为脉冲触发型电平控制型 按照载流子参与导电的情况不同可分为单极型器件(由一种载流子参与导电) 双极型器件(由电子和空穴两种载流子参与导电)复合型器件(由单极型器件和双极型器件集成混合而成,也称混合型器件) 关键词控制的程度驱动信号的性质?波形载流子参与导电的情况工作原理基本特性主要参数2不可控器件——电力二极管(Power Diode) 2.1结构与工作原理 电力二极管实际上是由一个面积较大的PN结和两端引线以及封装组成的? PN节(PN junction):采用不同的掺杂工艺,通过扩散作用,将P型半导体与N型半导体制作在同一块半导体(通常是硅或锗)基片上,在它们的交界面就形成空间电荷区称为PN结? N型半导体(N为Negative的字头,由于电子带负电荷而得此名):即自由电子浓度远大于空穴浓度的杂质半导体? P型半导体(P为Positive的字头,由于空穴带正电而得此名):即空穴浓度远大于自由电子浓度的杂质半导体? 正向电流IF :当PN结外加正向电压(正向偏置)时,在外电路上则形成自P区流入而从N区流出的电流? 反向截止状态:当PN结外加反向电压时(反向偏置)时,反向偏置的PN结表现为高阻态,几乎没有电流流过的状态? 反向击穿:PN结具有一定的反向耐压能力,但当施加的反向电压过大,反向电流将会急剧增大,破坏PN 结反向偏置为截止的工作状态?雪崩击穿齐纳击穿(可以恢复) 热击穿(不可恢复) P-i-N结构

电力电子技术课程设计报告

电力电子技术课程设计 报告书 专业班级:16电气2班 姓名:王浩淞 学号:2016330301054 指导教师:雷美珍

目录 1、webench电路设计 1.1设计任务要求 输入电压为(8V-10V),输出电压为5V,负载电流为1A 1.2设计方案分析 图1.3.1主电路原理图 图1.3.2元器件参数 图1.3.3额定负载时工作值

图1.3.4输出电流和系统效率间的关系 如图1.3.4所示,在输出电流相同的情况下,输入电压越小,系统的稳态效率越高,因此提高效率的最直接方式就是降低系统的输入电压,其次在输入电压相同的情况下,我们可以调节输出电压的大小,使系统效率达到最大,例如当输入电压为9.0V时,根据图像输出电流为0.40A的时候效率最高。第二种方法是改变元器件的参数,通过使用DCR(直流电阻)小的电感元件来实现输出纹波电压降低。 1.3主芯片介绍 TPS561201和TPS561208采用SOT-23封装,是一款简单易用的1A同步降压转换器。这些器件经过优化,可以在最少的外部元件数量下工作,并且还经过优化以实现低待机电流。这些开关模式电源(SMPS)器件采用D-CAP2模式控制,可提供快速瞬态响应,并支持低等效串联电阻(ESR)输出电容,如特种聚合物和超低ESR陶瓷电容,无需外部补偿元件。TPS561201以脉冲跳跃模式工作,在轻负载操作期间保持高效率。TPS561201和TPS561208采用6引脚1.6×2.9(mm)SOT(DDC)封装,工作在-40°C至125°C的结温范围内。 1.4电气仿真结果分析

图1.4.1启动仿真图1.4.2稳态仿真 图1.4.3暂态仿真图1.4.4 负载暂态仿真 二、基于电力系统工具箱的电力电子电路仿真 2.1 设计要求和方案分析 本课程设计主要应用了MATLAB软件及其组件之一Simulink,进行系统的设计与仿真系统主要包括:Boost升压斩波主电路部分、PWM控制部分和负载。Boost升压斩波主电路部分拖动带反电动势的电阻,模拟显示中的一般负载,若实际负载中没有反电动势,只需令其为零即可。负载为主电路部分提供脉冲信号,控制全控器件IGBT的导通和关断,实现整个系统的运行。在Simulink中完成各个功能模块的绘制后,即可进行仿真和调试,用Simulink 提供的示波器观察波形,进行相应的电压和电流等的计算,最后进行总结,完成整个Boost 变换器的研究与设计。 2.2 simulink仿真模型分析 电路设计好后主电路中的电感电容值已确定,此时只要调节触发波形的占空比即可调节Boost Chopper输出电压。电路设计好后主电路中的电感电容值已确定,此时只要调节触发波形的占空比即可调节Boost Chopper输出电压。占空比越大,Boost Chopper的输出电压值

电力电子器件项目年终总结报告

电力电子器件项目年终总结报告 一、电力电子器件宏观环境分析 二、2018年度经营情况总结 三、存在的问题及改进措施 四、2019主要经营目标 五、重点工作安排 六、总结及展望

尊敬的xxx公司领导: 近年来,公司牢固树立“创新、协调、绿色、开放、共享”的发 展理念,以提高发展质量和效益为中心,加快形成引领经济发展新常 态的体制机制和发展方式,统筹推进企业可持续发展,全面推进开放 内涵式发展,加快现代化、国际化进程,建设行业领先标杆。 初步统计,2018年xxx公司实现营业收入31492.12万元,同比增长19.37%。其中,主营业业务电力电子器件生产及销售收入为 29703.25万元,占营业总收入的94.32%。 一、电力电子器件宏观环境分析 (一)中国制造2025 “高质量发展”是十九大报告、中央经济工作会议的高频词,今 年两会首次写进政府工作报告。高质量发展是我国发展阶段的里程碑,也是今后相当长时期要遵循的中国发展道路和建设现代化国家目标。 工业是立市治本,强市之基,当前我市工业发展处于工业化起步阶段,推进工业高质量发展是我市实现跨越发展必然趋势,也是关键路径, 是全市经济高质量发展的重大举措。 (二)工业绿色发展规划

工业生产是物质财富的主要来源,工业化是现代国家不可逾越的 发展阶段。必须认识到,人类的工业化进程对生态环境造成了损害, 但历史和辩证地看,工业生产的创造性与污染排放破坏性之间的矛盾,正是工业活动持续改善人类生存境况的内在动力机制。鼓励企业推行 绿色设计,按照全生命周期的理念,在产品设计开发阶段系统考虑原 材料选用、生产、销售、使用、回收、处理等各个环节对资源环境造 成的影响,实现产品对能源资源消耗最低化、生态环境影响最小化、 可再生率最大化。重点在建材、陶瓷、新材料、节能环保、轻工、纺织、食品等产业领域,选择量大面广、与消费者紧密相关、条件成熟 的产品开展绿色设计产品创建工作。应用产品轻量化、模块化、集成化、智能化等绿色设计共性技术,采用高性能、轻量化、绿色环保的 新材料,开发具有无害化、节能、环保、高可靠性、长寿命和易回收 等特性的绿色产品。 (三)xxx十三五发展规划 未来5年,是全球新一轮科技革命和产业变革从蓄势待发到群体 迸发的关键时期。信息革命进程持续快速演进,物联网、云计算、大 数据、人工智能等技术广泛渗透于经济社会各个领域,信息经济繁荣 程度成为国家实力的重要标志。增材制造(3D打印)、机器人与智能

电力电子实训心得体会

电力电子技术实验总结 随着大功率半导体开关器件的发明和变流电路的进步和发展,产生了利用这类器件和电路实现电能变换与控制的技术——电力电子技术。电力电子技术横跨电力、电子和控制三个领域,是现代电子技术的基础之一,是弱电子对强电力实现控制的桥梁和纽带,已被广泛应用于工农业生产、国防、交通、能源和人民生活的各个领域,有着极其广阔的应用前景,成为电气工程中的基础电子技术。 本学期实验课程共进行了四个实验。包括单结晶体管触发电路实验,单相半波整流电路实验,三相半波有源逆变电路实验,单相交流调压电路实验. 单结晶体管触发电路实验 实验目的 (1)熟悉单结晶体管触发电路的工作原理及电路中各元件的作用。 (2)掌握单结晶体管触发电路的基本调试步骤。 实验线路及原理单结晶体管触发电路利用单结晶体管(又称双基极二极管)的负阻特性和rc充放电特性,可组成频率可调的自激振荡电路。v6为单结晶体管,其常用型号有 bt33和bt35两种,由等效电阻v5和c1组成rc充电回路,由c1-v6-脉冲变压器原边组成电容放电回路,调节rp1电位器即可改变c1充电回路中的等效电阻,即改变电路的充电时间。由同步变压器副边输出60v的交流同步电压,经vd1半波整流,再由稳压管v1、v2 进行削波,从而得到梯形波电压,其过零点与电源电压的过零点同步,梯形波通过r7及等效可变电阻v5向电容c1充电,当充电电压达到单结晶体管的峰值电压up时,v6导通,电容通过脉冲变压器原边迅速放电,同时脉冲变压器副边输出触发脉冲;同时由于放电时间常数很小,c1两端的电压很快下降到单结晶体管的谷点电压uv,使得v6重新关断,c1再次被充电,周而复始,就会在电容c1两端呈现锯齿波形,在每次v6导通的时刻,均在脉冲变压器副边输出触发脉冲;在一个梯形波周期内,v6可能导通、关断多次,但对晶闸管而言只有第一个输出脉冲起作用。电容c1的充电时间常数由等效电阻等决定,调节rp1电位器改变c1的充电时间,控制第一个有效触发脉冲的出现时刻,从而实现移相控制。 实验内容 (1)单结晶体管触发电路的调试。 (2)单结晶体管触发电路各点电压波形的观察。 单相半波整流电路实验 实验目的 1、熟悉强电实验的操作规程; 2、进一步了解晶闸管的工作原理; 3、掌握单相半波可控整流电路的工作原理。 4、了解不同负载下单相半波可控整流电路的工作情况。 实验原理 1、晶闸管的工作原理晶闸管的双晶体管模型和内部结构如下:晶闸管在正常工作时,承受反向电压时,不论门极是否有触发电流,晶闸管都不会导通。当承受正向电压时,仅在门极有触发电流的情况下晶闸管才能开通。晶闸管一旦导通,门极就失去控制作用。要使晶闸管关断,只能使晶闸管的电流降 到接近于零的某一数值一下。 2.单相半波可控整流电路(电阻性负载) 2.1电路结构若用晶闸管t替代单相半波整流电路中的二极管d,就可以得到单相半波可控整流电路的主电路。变压器副边电压u2为50hz正弦波,负载 rl为电阻性负载。 三相半波有源逆变电路实验 实验目的 1、掌握三相半波有源逆变电路的工作原理,验证可控整流电路在有源逆变时的工作条件,并比较与整流工作时的区别。
