混凝土膨胀剂应用技术规范GBJ50119
混凝土膨胀剂应用技术规范GBJ50119－2003
中国混凝土与水泥制品网[2006-11-10]收藏本页打印本页
中华人民共和国国家标准
混凝土膨胀剂应用技术规范GBJ50119－2003
8.1 品种
8.1.1 混凝土工程可采用下列膨胀剂：
1. 硫铝酸钙类；
2. 硫铝酸钙－氧化钙类；
3. 氧化钙类。
8．2 适用范围
8.2.1 膨胀剂的适用范围应符合表8.2.1的规定。
表8.2.1 膨胀剂的适用范围
8.2.2 含硫铝酸钙类、硫铝酸钙－氧化钙类膨胀剂配制的膨胀混凝土（砂浆）不得用于长期环境温度为80℃以上的工程。
8.2.3 含氧化钙类膨胀剂配制的膨胀混凝土（砂浆）不得用于海水或有侵蚀性水的工程。
8.2.4 掺膨胀剂的混凝土只适用于钢筋混凝土工程和填充性混凝土工程。
8.2.5 掺膨胀剂的大体积混凝土，其内部最高温度控制应参照有关规范，混凝土内外温差宜小于25℃。
8.2.6 掺膨胀剂的补偿收缩混凝土刚性屋面宜用于南方地区，其设计、施工应按GB50207《屋面工程质量验收规范》进行。
8.3 掺膨胀剂混凝土（砂浆）的性能要求
8.3.1 施工用补偿收缩混凝土，其性能应满足表8.3.1的要求，限制膨胀率与干缩率的检验应按附录B方法进行；抗压强度的试验应按《普通混凝土力学性能试验方法标准》GB／T50081进行。
表8.3.1 补偿收缩混凝土的性能
8.3.2 填充用膨胀混凝土（砂浆）；其性能应满足表8.3.2的要求，限制膨胀率与干缩率的检验按附录B 法进行。
表8.3.2 填充用膨胀混凝土的性能
8.3.3 掺膨胀剂混凝土的抗压强度试验应按《普通混凝土力学性能试验方法标准》GB／T50081进行。填充用膨胀混凝土的强度试件应在成型后第三天拆模。
8.3.4 灌浆用膨胀砂浆：其性能应满足表8.3.4的要求。灌浆用膨胀砂浆用水量按砂浆流动度为250±10mm 的用水量，采用40×40×160mm试模，无振动成型。拆模、养护、强度检验应按《水泥胶砂强度检验方法(ISO法)》GB／T17611进行。竖向限制膨胀率的测定方法应按附录C进行。
表8.3.4 灌浆用膨胀砂浆性能
8.3.5 自应力混凝土：掺膨胀剂的自应力混凝土的性能应符合《自应力硅酸盐水泥》JC/T218的规定。
8.4 设计要求
8.4.1 掺膨胀剂的补偿收缩混凝土的膨胀效能在限制条件下才能产生予压应力，构造（温度）钢筋的设计和特殊部位的附加筋的处理，对控制结构的有害裂缝十分重要。
8.4.2 墙体易于出现纵向收缩裂缝，其水平构造筋的配筋率宜在0.4～0.6%，水平筋的间距应小于150mm，并宜于在墙体的中部或顶端设一道暗梁。
8.4.3 墙体与柱子连接部位宜插入Φ8～Φ10，长度1500～1800mm加强钢筋，插入柱子100～120mm，插入边墙1200～1500mm，其配筋率提高10～15％。
8.4.4 结构开口部、突出部位和出入口部位应增加附加筋。
8.4.5 楼面采用细而密的配筋，钢筋间距小于150mm，配筋率为0.6％左右；现浇钢筋混凝土防水屋面应配双层钢筋网，构造筋间距小于150mm，配筋率宜大于0.5％。楼面和屋面后浇缝最大间距不宜超过40 m。
8.4.6 地下室和水工构筑物的底板和边墙的后浇缝最大间距不超过60m，后浇缝回填时间为14d。底板可不作外防水，但边墙要作附加防水层。
8.5 施工
8.5.1 掺膨胀剂混凝土所采用的原材料应符合下列规定：
膨胀剂：应符合JC476《混凝土膨胀剂》标准的规定；膨胀剂运到工地(或砼搅拌站)应进行限制膨胀率检测，合格后方可入库、使用。
水泥：应符合现行通用水泥国家标准，不得使用硫铝酸盐水泥、铁铝酸盐水泥和高铝水泥。
8.5.2 掺膨胀剂的混凝土的配合比设计应符合下列规定：
1．胶凝材料最少用量(水泥、膨胀剂和掺合料的总量)应符合8.5.2的规定；
表8.5.2 胶凝材料最少用量
2．水胶比不宜大于0.5；
3．用于有抗渗要求的补偿收缩混凝土的水泥用量应不小于320kg／m3，当掺入掺合料时，其水泥用量不应小于280kg／m3;
4．补偿收缩混凝土的膨胀剂掺量不宜大于12%，不宜小于6%；填充用膨胀混凝土的膨胀剂掺量不宜大于15%，不宜小于10%；
5．以水泥和膨胀剂为胶凝材料的混凝土。设基准混凝土配合比中水泥用量为m C0、膨胀剂取代水泥率为K，膨胀剂用量m E＝m C0·K，水泥用量m C＝m C0－m E;
6．以水泥、掺合料和膨胀剂为胶凝材料的混凝土，设膨胀剂取代胶凝材料为K、设基准混凝土配合比中水泥用量为m C′和掺合料用量为m F′，膨胀剂用量m E=(m C″+m F′)·K、掺合料用量m F=m F′(1－K)、水泥用量m C=m C′(1－K)。
8.5.3 其它外加剂用量的确定方法：膨胀剂可与其他混凝土外加剂复合使用，应有较好的适应性，膨胀剂不宜与氯盐类外加剂复合使用，与防冻剂复合使用时应慎重，外加剂品种和掺量应通过试验确定。
8.5.4 粉状膨胀剂应与混凝土其他原材料一起投入搅拌机，拌和时间应延长30s。
8.5.5 混凝土浇筑应符合下列规定：
1在计划浇筑区段内连续浇筑混凝土，不宜中断。
2混凝土浇筑以阶梯式推进，浇筑间隔时间不得超过混凝土
的初凝时间。
3混凝土不得漏振、欠振和过振。
4混凝土终凝前，应采用抹面机械或人工多次抹压。
8.5.6 混凝土养护应符合下列规定：
1对于大体积混凝土和大面积板面混凝土，表面抹压后用塑料薄膜覆盖，混凝土硬化后，宜采用蓄水养护或用湿麻袋覆盖，保持混凝土表面潮湿，养护时间不少于14d；
2对于墙体等不易保水结构，宜从顶部设水管喷淋，拆模时间不少于3d，拆模后宜用湿麻袋紧贴墙体覆盖，并浇水养护，保持混凝土表面潮湿，养护时间不少于14d；
（3）冬季施工时，混凝土浇筑后，应立即用塑料薄膜和保温材料覆盖，养护期不少于14d。对于墙体，带模板养护不少于7d。
8.5.7 灌浆用膨胀砂浆施工应符合下列规定：
（1）灌浆用膨胀砂浆的水料（胶凝材料+砂）比应为0.14～0.16，搅拌时间不少于3min；
（2）膨胀砂浆不得使用机械振捣，宜用人工插捣排除气泡，每个部位应从一个方向浇注。
（3）浇筑完成后，应立即用湿麻袋等覆盖暴露部分，砂浆硬化后应立即浇水养护，养护期不宜少于7 d。
（4）灌浆用膨胀砂浆浇筑和养护期间，最低气温低于5℃时，应采取保温保湿养护措施。
8.6 混凝土的品质检查
8.6.1 掺膨胀剂的混凝土品质，应以抗压强度、限制膨胀率和限制干缩率的试验值为依据。有抗渗要求时，还应做抗渗试验。
8.6.2 掺膨胀剂混凝土的抗压强度和抗渗检验，应按《普通混凝土力学性能试验方法标准》GB／T50081和《普通混凝土长期性能和耐久性能试验方法》GBJ82进行。
混凝土膨胀剂
混凝土膨胀剂 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
混凝土膨胀剂(G B23439--2009) 1 分类 1) 按水化产物分:硫铝酸钙类(代号A)、氧化钙类(代号C)、硫铝酸钙-氧化钙(代 号AC). 2）按混凝土膨胀剂膨胀限制率分为Ⅰ型和Ⅱ型。 2标记本标准所涉及的混凝土膨胀剂产品名称标注为EA. 标记按产品名称、代号、型号、标准号。 例如:RACⅡGB23439-2009 3化学指标 1）氧化镁含量:不大于5%。 2）碱含量:不大于%。(以NａO+计算值)． ４混凝土膨胀剂物理性能指标 ５验规则：出产检验项目细度、凝结时间、水中７ｄ限制膨胀率、抗压强度。 ６样品编号： １）日产超过０吨时。不足２００吨为一个编号。不足２００吨时，以日产量为一编号。 ２）取样有代表性，可连续性，也可从２０个不同部位取等量样。总量不低于１０千克。
７判定规则实验结果符合化学成分和物理性能全部要求时，判定该产品合格；否则判定不合格。 ８报告产品发出之日起１２日寄发除２８天抗压强度外的各项检测结果，３２天内补报２８天强度。 砂浆、混凝土防水剂（JC474-2008） １砂浆匀质性指标 2受检混凝土的性能指标
注１）安定性是受检净浆试验结果，凝结时间为受检混凝土与基准混凝土的差值，其他数据为受检混凝土与基准混凝土的比值。 ２）“－＂号表示提前。 ３检验规则 各项符合防水剂减水剂匀质性指标。 ４品次与抽样 １）年产不低于５００吨的以５０吨，年产５００吨以下的每３０吨，不足５０吨或３０吨的，也按一个品次计。 ２）抽样每次抽样量不少于０．２吨水泥所需用的外加剂量。 ３）封存时间１８０天。 ５检验型式检验在有效期内，检验结果符合防水剂匀质性各项指标。 ６检验判定所检验匀质性和受检混凝土的性能指标要求，可判定为响应等级的产品，如不符合上述要求则不合格。 混凝土外加剂匀质性比对试验允许值(GB/T8077-2000) 水泥比对试验允许偏差值
技术中心管理办法
技术中心管理办法 第一章总则 第一条为加强公司技术创新及应用，规范工作流程，为进一步推动企业的技术进步，增强企业的市场竞争力和可持续发展能力，根据国家和科技政府部门的有关政策、 公司有关文件和公司董事会章程及有关工作制度，结合企业的具体情况，特制定 本管理办法。 第二条为实现技术工作的有序管理，为试试科技兴企的发展战略，公司成立技术中心，技术中心负责公司的科技开发工作。 第四条本办法规定了公司技术中心的任务与职能，组织机构与职责、科技开发项目管理、科技开发经费管理等内容。 第五条技术中心是公司技术创新体系的核心，是公司技术进步和技术创新的主要技术依托。旨在充分发挥公司科技、人才优势，利用和吸引社会各方面科技资源，加强 产学研结合，以提高公司自主开发能力，为公司不断增强核心竞争力，提高经济 效益和持续发现提供技术支持。 第二章组织机构及职责 第六条技术中心设决策层、管理层和执行层三个层次。 1、决策层为公司技术委员会。负责对公司科技发展战略、目标、规定、计划、技术 决策及重大科技项目进行审查、决策、指导、检查、监督；负责审定技术中心的 经费开支计划，审议技术中心年度经费使用情况报告；对技术中心的年度工作实 绩进行评估，向公司提交评估意见。 2、管理层为公司技术中心，实行主任责任制，负责对技术中心的技术、资金、人力 资源、技术开发创新项目统一规划、协调、归口管理，对中心决策层负责。包括 技术开发、成果转化。实验测试和科技信息等四个管理项目。 3、执行层有技术中心综合办公室、钢结构及焊接技术研发室、市政路桥研发室、科 技蹭过综合研发室、计量检测中心组成，负责实施技术开发创新、新产品、新技 术研究与应用、技术引进消化以及二次创新工作。 第七条技术中心设专家委员会，由公司各专业技术带头人或具有丰富经验、技术水平高、业务能力强的工程技术人员及集团外部专家组成，其职责是对技术中心的开发方 向、课题选项、重大技术问题的解决及项目的进展情况进行技术指导和咨询。 第八条技术中心任务; 1、负责国家、省、股份和集团公司有关科技开发政策的贯彻落实。组织收集分析和 公司有关的国内外技术和市场信息，研究行业技术发展动态，为公司的技术发展 决策提供信息和服务。 2、参与制定和实施企业科技发展战略、负责编制企业技术开发创新、技术改造、技 术引进中长期及年度科技进步计划，确定重大科技攻关项目。
国家标准混凝土外加剂应用技术规范
国家标准混凝土外加剂应用技术规范国家标准混凝土外加标标用技标标范 通水标及减高效水标减 3.1 品标 3.1.1 木标素酸标标及丹～水率标标磺宁减5%,10%～一般标普通水标。有的高效减减水标标量少也只能到普通水标的效果。减达减 3.1.2 多标芳香酸标标、水溶性标脂酸标标、脂肪族标及其他标型的标如,改性木标素磺磺 磺宁减酸标、改性丹水率标在12%以上～一般标高效水标。减 3.2 适用范标 3.2.1 水标一般不含标标～因此适用于素混凝土、标筋混凝土及标标力混凝土。减 3.2.2 混凝土拌合物的凝标标标、硬化速度和早期强度的标展标标标度有密切标系。与温随温减着度的降低～凝标标标延标～硬化速度慢～早期强度低。 度标标水标混凝土凝标标标的影在温减响20?以下标标标著。在10?标～标高效水标普减与通水标的凝标标标比不标水标的略有延标。减减 低标标标～普通水标早期强度低～标标不标水标混凝土强度的温减减70%,80%～因此有早强要求的混凝土标考标度影～不宜标使用标通水标～在日最低温响独减气温5?以上使用标合适。 普通水标的引量标大～具有标凝性～标筑后需要标标标标才能形成一定的标强减气并构 度～所以用于蒸标混凝土必标延标停标标～或少标量～否标蒸标后混凝土容易标生微裂标～表面静减
酥减独松、起鼓及标标等标量标标。因此普通水标不宜标用于蒸标混凝土。 标高效水标混凝土～混凝土强度标标然也着度降低而降低～但在减随温5?标标件条下～3d强度增标率仍然标高～因此高效水标可用于日最低减气温0?以上施工的混凝土。 1 高效水标混凝土～一般引量标低～标凝性标小～用于蒸标混凝土不需要延标停减气静 标标～在标标工程中已大量标用～一般比不标水标混凝土可标短蒸标标标减 1/2以上。 3.2.3 用硬石膏或工标副标石膏作标凝标的水泥～在标用木标素酸标水标标引起磺减会异常凝标～标先做水泥适标性标标。 3.3 施工 3.3.1 标入工地减水标标标标其密度;或标度,、水率标保水标的标量。减确减 3.3.2 水标的常用标量～是根据标标标果和标合考标技标标标效果而提出的。标标标果标明～减 随减减随着水标标量增加～混凝土的凝标标标延标～尤其是木标素标水标超标适宜标量标～强度标之降低～而水率增高幅度不大～有标使混凝土标标标标不标硬而影施工。标高效水标标～标量标入减会响减来会 出标泌水。 3.3.3 水标的标加方法～采用干粉加入标拌机中～由于水标的标量小～在拌减减很 合物中分散不～影混凝土的标量～尤其是木标素酸标标水标造成标部位标期不凝的匀会响磺减会个
技术管理办法
技术管理办法 第一章总则 技术管理是企业在施工生产过程中对各项技术工作所进行的一系列组织管理的总称。它是企业管理的一个重要组成部分。它主要包括以下主要内容：1、设计文件的熟悉与审核；2、变更设计的提出与管理；3、技术交底；4、技术复核与质量检查；5、计量工作；6、工程测量；7、工程试验等。 第二章设计文件的熟悉和审核 第一条审核设计文件是基本设计程序中的重要环节，这是一项极其严肃和重要的技术工作，认真做好这项工作可了解设计意图、设计标准、熟悉设计内容、发现设计差错，从而对改善设计和概（预）算提出意见，使其更加完善合理。 第二条审核设计文件的组织分工 施工单位审核设计文件，一是对设计文件和图纸进行复核，检查设计文件、图纸是否齐全，有无差错。二是对设计文件、图纸与现场进行核对，检查设计是否符合实际。三是参加由建设单位主办的施工设计技术交底时，对设计文件、图纸提出意见和建议。 审核设计文件由项目部总工程师主持，施工、技术、计划、物资、设备等有关专业技术人员参加，项目部总工程师负责组织工作。 第三条核对设计文件的主要内容 1、各项建筑物、设备和有关附属建筑物的位置结构尺寸、施工图表、工程数量和设计说明。
2、工程地质和水文地质资料是否符合实际，是否满足需要。 3、设计是否合理。主要有：隧洞施工技术措施，洞口位置、标高、辅助导坑设计、衬砌类型和防水措施。排水系统及防护措施，石碴场位置、规模和设备的局部方案比选，新技术、新结构工点和施工技术要点。 4、拆迁、征地是否满足需要、设计单位与地方及其它单位签定的地亩、拆迁和改建等有关协议是否齐全合理。 5、各种监制设备定货项目、规格是否正确、厂家是否落实。 6、施工组织方案和主要施工技术措施是否合理，是否可改进。 7、工程概（预）算是否合理。 8、设计的错、漏、改正。 第四条核对设计文件注意事项 1、设计文件编制资料是否全，内容、深度是否符合部颁设计文件编制规定。 2、施工设计是否采用初步设计和技术设计勘测资料，施工设计时间与采用资料的勘测时间是否一致，施工设计依据是否正确。 3、充分发挥本单位的优势，在满足使用要求和不降低设计标准的前提下，争取用适合本单位施工的设计方案，另外，要结合施工条件积极采用新技术、新结构、新工艺、新材料、新设备； 4、控制工程、技术复杂工程，应努力研究保证工程质量和施工安全，有利于加快施工，符合运管使用的设计方案和施工方法； 5、认真处理与地方城镇建设、农田水利、交通运输环境保护等
GB8076混凝土外加剂规范
目次 前言…………………………………………………………………………………………………………………引言…………………………………………………………………………………………………………………１范围……………………………………………………………………………………………………………２规范性引用文件………………………………………………………………………………………………３术语和定义……………………………………………………………………………………………………４代号……………………………………………………………………………………………………………５要求……………………………………………………………………………………………………………６试验方法………………………………………………………………………………………………………７检验规则………………………………………………………………………………………………………８产品说明书、包装、贮存及退货……………………………………………………………………………附录Ａ（规范性附录）混凝土外加剂性能检验用基准水泥技术条件………………………………………附录Ｂ（规范性附录）混凝土外加剂中氯离子含量的测定方法（离子色谱法）…………………………附录Ｃ（资料性附录）混凝土外加剂…………………………………………………………………… 表１受检混凝土性能指标………………………………………………………………………………………表２匀质性指标…………………………………………………………………………………………………表３试验项目及所需数量………………………………………………………………………………………表４外加剂测定项目……………………………………………………………………………………………
混凝土膨胀剂
混凝土膨胀剂建材行业标准 应用技术规范、防水工法和建筑构造图集汇编 中国建筑材料科学研究总院 北京中岩特种工程材料公司
编者话 为使混凝土膨胀剂生产厂家、设计、施工、建设和监理单位的技术人员，全面了解最新制定的混凝土膨胀剂建材行业标准，混凝土膨胀剂应用技术规范、补偿收缩混凝土防水工法以及有关地下工程建筑构造图集，现汇编成集，供各方参用。资料来源如下： 1．《混凝土膨胀剂》建材行业标准JC476－2001 ——国家建材工业局2001－02－20批准 2．《混凝土外加剂应用技术规范》国家标准GB50119－2003 ——中华人民共和国建设部、国家质量监督检验检疫总局联合发布3．《UEA补偿收缩混凝土防水工法》YJGF22－92 ——建设部施工管理司颁布，1992年 4．《地下工程防水建筑构造通用图集》88J6－1 ——华北地区建筑设计标准化办公室、西北地区建筑标准设计协作办公室审定，2002年 5．《地下工程防水技术规范》GB50108－2001 ——中华人民共和国建设部2001－07－04批准 应说明的是，混凝土膨胀剂应用技术规范列在GB50119－2003第八章，补偿收缩混凝土防水工法是YJGF22－92的修改稿。 ——编者
中华人民共和国建材行业标准 JC 4 7 6—2001 代替JC 476—1998 混凝土膨胀剂 Expansive agents for concrete 1 范围 本标准规定了混凝土膨胀剂的定义、技术要求、试验方法、检验规则及包装、标志、运输和贮存。 本标准适用于硫铝酸钙类、硫铝酸钙-氧化钙类与氧化钙类粉状混凝土膨胀剂。 2 引用标准 下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 175-1999 硅酸盐水泥、普通硅酸盐水泥 GB/T 176—1996 水泥化学分析方法(eqv ISO 680:1990) GB/T 1345—1991 水泥细度检验方法（80 m筛筛析法）GB/T 1346—1989 水泥标准稠度用水量、凝结时间、安定性检验方法 (neq ISO/DIS 9597) GB 4357—1989 碳素弹簧钢丝 GB/T 8074—1987 水泥比表面积测定方法（勃氏法） GB 8076—1997 混凝土外加剂 GB/T 12573—1990 水泥取样方法 GB/T 17671—1999 水泥胶砂强度检验方法(ISO法) JC/T 420—1991 水泥原料中氯的化学分析方法 JC 477—1992（1996）喷射混凝土用速凝剂 JGJ 63—1989 混凝土拌和用水标准 3 定义 混凝土膨胀剂是指与水泥、水拌和后经水化反应生成钙矾石、钙矾石和氢氧化钙或氢氧化钙，使混凝土产生膨胀的外加剂。 国家建筑材料工业局2001-02-20批准 2001-10-01实施 1
市级企业技术中心管理办法
附件三： 企业技术中心评价标准一、评价指标及评价基本要求 一级指标二级 指标 权重 （分） 三级 指标 权重（分）单位 基本 要求 创新机制创新 投入 机制 14 科技活动经 费支出额占 产品销售收 入的比重 科技活动经 费支出比例 比上次评价 增长 11 3 % 百分 点 ≥3 ≥0 人才 激励 机制 5 中心年人均 收入与企业 年人均收入 之比 中心人员培 训费占中心 人员总收入 的比重 中心人员参 加国外技术 交流人次与 中心人数之 比 中心人员参 加国内技术 交流人次与 中心人数之 比 2 1 1 1 % ＞1.2 ＞2 ＞2 ＞5
创新 合作机制6 来中心从事 技术开发工 作的外部专 家数 对外合作项 目占全部开 发项目数的 比重 对外企业合 作项目数 产学研合作 项目数 1 1 2 2 人月 % 项 项 ＞30 ＞10 ＞3 ＞3 创新体系5 企业技术创 新战略制定 与实施效果 技术中心经 费投入预算 制度及落实 情况 技术中心组 织结构建设 情况 产学研合作 机制与运行 效果 2 1 1 1 定性较好 技术与人才创新 队伍 建设 12 企业研究与 试验发展人 员占职工人 数的比重 技术中心高 中级职称人 员占中心人 数比例 技术中心拥 有的高级专 家及博士人 数 5 2 5 % % 人 ＞2 40 ＞6
创新 条件建设7 企业技术开 发仪器设备 原值 技术中心信 息化建设及 运行情况 5 2 万元 定性 ＞500 较好 技术 积累储备10 研发周期三 年及以上项 目数占全部 项目数的比 重 企业拥有的 全部有效专 利数 发明专利数 企业拥有的 中国名牌产 品或驰名商 标数 企业拥有省 （市）名牌 产品数 3 1 3 2 1 % 项 项 个 个 ＞10 ≥3 ≥2 ≥1 ≥1 产出与效益技术 创新 产出 16 当年完成的 新产品新技 术新工艺开 发项目数 ——其中： 国内领先水 平以上项目 数 当年申请专 利数 当年受理的 专利申请数 ——其中当 年受理的发 明专利申请 数 4 1 1 4 3 3 项 项 项 项 项 项 ＞10 ＞3 ＞3 ＞2 ≥1 ≥1
混凝土外加剂技术规范

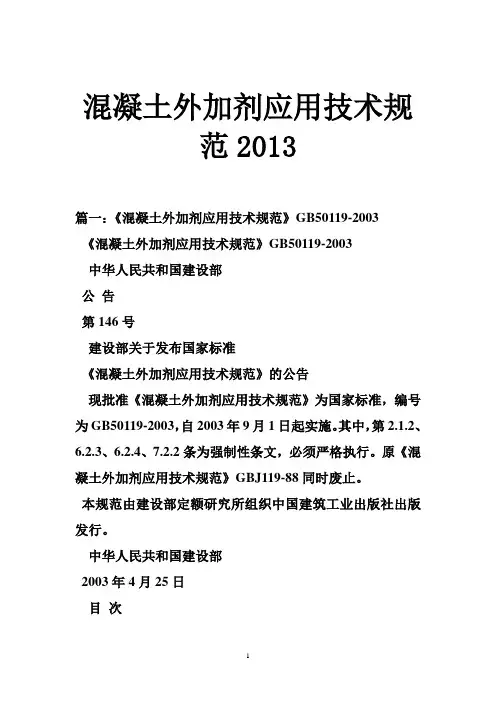

《混凝土外加剂应用技术规范》 GB50119-2003 中华人民共和国建设部 公告 第146号 建设部关于发布国家标准 《混凝土外加剂应用技术规范》的公告 现批准《混凝土外加剂应用技术规范》为国家标准，编号为GB50119-2003，自2003年9月1日起实施。其中，第2.1.2、6.2.3、6.2.4、7.2.2条为强制性条文，必须严格执行。原《混凝土外加剂应用技术规范》GBJ119-88同时废止。 本规范由建设部定额研究所组织中国建筑工业出版社出版发行。 中华人民共和国建设部 2003年4月25日 目次 1 总则 2 基本规定 2.1 外加剂的选择 2.2 外加剂掺量 2.3 外加剂的质量控制 3 普通减水剂及高效减水剂 3.1 品种 3.2 适用范围 3.3 施工 4 引气剂及引气减水剂 4.1 品种 4.2 适用范围 4.3 施工 5 缓凝剂、缓凝减水剂及缓凝高效减水剂 5.1 品种 5.2 适用范围 5.3 施工 6 早强剂及早强减水剂 6.1 品种 6.2 适用范围 6.3 施工 7 防冻剂 7.1 品种 7.2 适用范围 7.3 施工 7.4 掺防冻剂混凝土的质量控制 8 膨胀剂 8.1 品种
8.2 适用范围 8.3 掺膨胀剂混凝土（砂浆）的性能要求 8.4 设计要求 8.5 施工 8.6 混凝土的品质检查 9 泵送剂 9.1 品种 9.2 适用范围 9.3 施工 10 防水剂 10.1 品种 10.2 适用范围 10.3 施工 11 速凝剂 11.1 品种 11.2 适用范围 11.3 施工 附录A 混凝土外加剂对水泥的适应性检测方法 附录B 补偿收缩混凝土的膨胀率及干缩率的测定方法 附录C 灌浆用膨胀砂浆竖向膨胀率的测定方法 本规范用词用语说明 条文说明 1 总则 1.0.1为了正确选择和合理使用各类外加剂，使之掺入混凝土中能改善性能，达到预期的效果，制定本规范。 1.0.2 本规范适用于普通减水剂、高效减水剂、引气剂、引气减水剂、缓凝剂、缓凝减水剂、缓凝高效减水剂、早强剂、早强减水剂、防冻剂、膨胀剂、泵送剂、防水剂及速凝剂等十四种外加剂在混凝土工程中的应用。 1.0.3 外加剂混凝土的制作与应用，除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。 2 基本规定 2.1 外加剂的选择 2.1.1外加剂的品种应根据工程设计和施工要求选择，通过试验及技术经济比较确定。 2.1.1严禁使用对人体产生危害、对环境产生污染的外加剂。 2.1.3掺外加剂混凝土所用水泥，宜采用硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥，并应检验外加剂与水泥的适应性，符合要求方可使用。 2.1.4掺外加剂混凝土所用材料如水泥、砂、石、掺合料、外加剂均应符合国家现行的有关标准的规定。试配掺外加剂的混凝土时，应采用工程使用的原材料，检测项目应根据设计及施工要求确定，检测条件应与施工条件相同，当工程所用原材料或混凝土性能要求发生变化时，应再进行试配试验。 2.1.5不同品种外加剂复合使用时，应注意其相容性及对混凝土性能的影响，使用前应进行试验，满足要求方可使用。 2.2 外加剂的掺量
技术中心管理制度
技术中心管理制度 一、企业技术创新战略与规划的实施事情，包括企业技术创新战略的制定与调整，年 度打算的制定与实施（涉及企业隐秘可作技术处理）。 二、企业主营业务涉及哪些行业领域，以及在该行业领域的地位和作用。与国际同行业领域相比所具有的规模和技术优势。 三、企业技术创新体系建设，包括企业技术创新体系基本事情、技术中心组织建设（内 部组织设置与调整、下属企业组织设置、与外部单位共建组织及运行事情等）、技术中心创新机制建设（技术带头人培养、人才激励机制、知识产权爱护、技术创新投入制度及执行事 情等）、合作创新事情（产学研合作、企业合作及国际合作）、企业技术创新基础设施建设（研究试验设施、检测设施、信息化设施）。 四、企业技术创新活动开展事情，包括年度重点创新项目的实施效果、关键核心技术掌握程度和产品的自主创新事情、资源综合利用、节能落耗、清洁生产等创新事情。 五、企业信息化建设事情。 六、其他有特色的工作事情。 技术中心治理制度（二） 1、全面治理中心的各项工作，负责编制中心工作打算和进展规划。 2、拟定中心各项规章制度，并负责实施。 3、负责编制中心年度设备、材料、低值易耗品的购置打算和维修打算；并组织实施。 4、负责中心的日常治理工作，保证校园络、多媒体教室、实验室等教学设备、设施的正常运行。 5、仔细抓好中心工作人员的政治思想教育和业务培训工作； 6、依照中心工作，对人员进行调整和分配。 6、领导、组织中心工作人员完成各项日常工作，做好工作总结、评比和经验交流。 7、完成学校领导交办的其他工作。 技术中心治理制度（三） 1、教育技术中心主任岗位职责 ⑴全面负责教育技术中心的日常事务和技术工作； ⑵在教务处领导的统筹下，全面负责本部门的建设和进展规 划的制定及降实； ⑶积极采取各种有效措施确保各项任务的及时完成； ⑷完成领导交办的其它工作。 2、教育技术研究人员岗位职责 ⑴负责电教教材、多媒体课件的编导、制作； ⑵负责多媒体教材、课件制作室的治理； ⑶参与多媒体教室的建设及维护； ⑷负责各类多媒体教材、课件及资料的引进、收集及治理； ⑸开展新教育技术的研究，并做好普及与培训工作； ⑹参与各类多媒体教学的指导工作； ⑺完成领导交办的其它工作。 3、教育技术应用人员岗位职责 ⑴负责教育技术中心设备的日常维护； ⑵负责多媒体教室的建设及维护； ⑶参与电教教材、多媒体课件的编导、制作； ⑷配合学校的重大活动做好摄像、摄影工作； ⑸参与各类多媒体教学的指导工作；
技术专家库管理办法
南海区标准化研究与促进中心 技术专家库管理办法 第一条为了建立高质量的专家库，充分发挥科技人才在我区标准化工作中的作用，加强对专家库的管理，推进标准化工作的科学化、民主化、程序化，按照集中管理、信息共享、有序使用的原则，依据相关政策法规，结合我区工作实际，制订本办法。 第二条本办法所称的专家库是指由区标准化研究与促进中心管理，由各方面专家组成，为我区标准化工作提供服务的专家信息系统。专家库专家受区标准化研究与促进中心委托，参与我区标准化发展战略、规划的策划和编制工作；为全区标准化项目管理提供咨询、决策参考，包括项目的立项评估评审、中期评估评价、结题验收鉴定等评审等事项。 第三条专家库专家主要由我区大专院校、科研院所、企事业单位中具有较强的专业知识和丰富实践经验的人员组成，也可以根据实际情况聘请部分外地专家进入专家库。 第四条专家库专家来源于备选专家数据库，备选专家数据库由区标准化研究与促进中心邀请、专家本人申请和单位推荐三种方式获得的信息汇集而成。由中心根据不同的项目要求从备选专家库中筛选、推荐进入专家库专家名单，。凡属中心邀请和单位推荐的专家，应事先征得被推荐人同意。 第五条专家库专家实行聘任制，获聘专家由中心颁发聘书。 第六条进入备选专家数据库的专家必须具备以下基本条件：
（一）从事所属领域或行业专业技术工作满5年以上，并具有中、高级及以上专业技术职务、或具有同等专业技术水平； （二）具有良好的科学道德、职业道德和政治素质，能够独立、客观、公正、实事求是地提出评价意见； （三）熟悉所属领域或行业的最新科技、经济发展状况，了解本领域或行业的产品特点； （四）科技活动中无不良记录； （五）身体健康，能够承担具体评价工作。 第七条所有进入备选专家数据库的专家需向中心提交下列资料：（一）申请书或推荐信； （二）个人身份证明和职称证明资料； （三）学术、专业成就的证明资料等； （四）近五年承担项目和科技活动情况。 第八条专家选取原则 （一）参加项目评审的专家，应从本专家库中选取。情况特殊的，报中心主任批准后，可聘请非专家库内的人员； （二）根据被评审项目的实际需要，选取熟悉该类项目的专家；（三）根据被评审项目的实际情况，优先选取在类似项目上具有丰富实践经验或具有较高学术地位的专家； （四）在其他条件相近的前提下，优先选取熟悉我区行业情况、了解项目背景的专家； （五）每位专家在同一项目中担任评审工作不得超过两次；
混凝土膨胀剂原理
混凝土膨胀剂原理 1．膨胀水泥混凝土的几种膨胀机理阐述如下: ( 1) 结晶态膨胀组分由于晶体生长穿透周围物质而向外生长( 晶体生长理论) 。 ( 2) 凝胶态膨胀组分由于吸水而体积增大( 吸水肿胀理论) 。 ( 3) 在水化过程中通过膨胀成分的分离而形成共存孔。在各种情况下, 对于与“化学收缩”共存的“膨胀”而言,“硬化结构中孔的形成”或“低密度凝胶态水化物的形成”是需要的。为了定量考察孔和凝胶态水化物的形成, 需作进一步研究和讨论, 包括化学收缩和自收缩( 或自膨胀)。在由钙钒石或CH 形成发生膨胀的情况下在膨胀成分表面发生的局部化学反应理论比进入溶液反应理论更为广泛地被接受。膨胀中重要的因素不仅仅是膨胀组分的水化, 而且在于其周围水化物的形成, 其驱动力来自于膨胀组分的物质传递。也就是说膨胀不会发生, 除非硬化基体结构由于水泥水化而形成。同样重要的是膨胀剂与水泥二者的水化必须在适当的时间发生。混凝土变形与开裂的关系是: 材料中两质点间相向变形( 受压) 不会开裂; 背向变形( 受拉) 会引起开裂。据此推知, 混凝土自由收缩不会开裂, 限制收缩会引起开裂; 混凝土自由膨胀会引起开裂, 限制膨胀不会引起开裂。 2．抗裂防水剂作用原理： 针对混凝土不同阶段的收缩特性和防水需要, 采用了四个方面的措施。 ( 1) 对混凝土的塑性收缩进行补偿。对于硬化前的混凝土, 抗裂防水剂中含有塑性膨胀组分, 可以补偿混凝土的塑性收缩。 ( 2) 与膨胀剂一样, 在约束下, 硬化后的混凝土产生微膨胀, 产生 的预压应力, 补偿混凝土的热胀和冷缩。 ( 3) 由于掺加了减缩组分和密实防水组分, 进一步改善了混凝土的收缩性, 可降低混凝土的后期收缩, 进一步提高混凝土的密实性和防水性。 ( 4) 防水机理。掺加抗裂防水剂的混凝土, 除了产生大量的钙矾石填充混凝土的毛细孔外, 引入了进口的有机防水组分, 通过成膜原理, 进一步封闭混凝土的毛细孔隙, 使得混凝土抗渗性比膨胀混凝土的抗渗性得到进一步提高。
混凝土膨胀剂的作用机理及应用注意事项
混凝土膨胀剂的作用机理及应用注意事项 膨胀剂在工程中的使用相当普遍，用膨胀剂配制补偿收缩混凝土是控制结构裂缝、提高混凝土抗渗性能的有效方法。但是在有的工程施工中，由于不能正确使用膨胀剂，从而收不到应有效果，甚至出现影响工程结构质量的情况。本文对膨胀剂的作用机理进行介绍，针对使用中易出现的问题进行分析，提出在设计阶段、试配阶段和施工阶段正确使用膨胀剂应注意的事项。 一、常用膨胀剂的种类及其作用机理 膨胀剂是能使混凝土产生一定体积膨胀，从而提高混凝土抗裂抗渗性能的外加剂。按《混凝土外加剂应用技术规范》（GB50119-2003）的规定，混凝土工程可使用下列膨胀剂：硫铝酸钙类、硫铝酸钙-氧化钙类、氧化钙类。 硫铝酸钙类膨胀剂的作用机理，是指膨胀剂在加入水泥混凝土后，参与水化或与水泥水化产物反应，形成三硫型水化硫铝酸钙(钙矾石)，钙矾石的生成使固相体积增加很大，从而引起表观体积膨胀。属于硫铝酸钙类的膨胀剂有：明矾石膨胀剂(主要成分是明矾石与无水石膏或二水石膏)；CSA膨胀剂(主要成分是无水硫铝酸钙)；U型膨胀剂(主要成分是无水硫铝酸钙、明矾石、石膏)等。 氧化钙类膨胀剂的膨胀作用主要由氧化钙晶体水化形成氢氧化钙晶体，体积增大而导致的。氧化钙膨胀剂的制备方法有多种，如用一定温度下煅烧的石灰加入适量石膏与水淬矿渣制成；生石灰与硬脂酸混磨而成；以石灰石、粘土、石膏在一定温度下烧成熟料粉磨后再与经一定温度煅烧的磨细石膏混拌而成等。 二、膨胀剂使用中易出现的问题及注意事项 根据使用部位和混凝土构件外部环境，在设计和选用阶段明确膨胀剂的限制膨胀率并注意其使用范围限制 在实际工程中，膨胀剂主要用于补偿收缩混凝土、填充用膨胀混凝土和灌浆用膨胀砂浆等。其中补偿收缩混凝土的适用范围包括大体积混凝土、配筋路面和板、屋面和厕浴间防水、预应力混凝土等；填充用膨胀混凝土的适用范围主要包括后浇带和隧道堵头等部位。由于使用的结构部位不同，要求膨胀混凝土的限制膨胀率也有所不同。 根据大量工程实践表明，膨胀剂用于补偿收缩时，防水工程的底板混凝土的限制膨胀率在0.02%-0.025%间为宜，侧墙混凝土的限制膨胀率在0.03%-0.035%间为宜，同时根据理论计算，膨胀混凝土在钢筋限制条件下产生0.24MPa预压应力时的限制膨胀率为0.015%，因此规范规定补偿收缩混凝土水中养护14天的限制膨胀率应≥0.015%。对后浇带或膨胀加强带等填充用膨胀混凝土，其限制膨
公司技术中心及其管理办法 3
太原东山煤矿有限责任公司技术中心管理办法 第一章技术中心及管理机构 1、“太原东山煤矿有限责任公司技术中心”在“太原东山煤矿有限责任公司创新委员会”的领导下开展工作，“太原东山煤矿有限责任公司创新委员会”是“技术中心”的决策机构；“太原东山煤矿有限责任公司创新专家委员会”是“技术中心”的项目评审机构。 2、创新委员会成员： 张鸿恩、赵智、韩哲、马积福、杨劲松、侯敬平、张克难、李斌宇、孟秀生、张巧生、亢珍贤、王永强、安文平、宁政权、王宏明、任思亮、冯希宏 3、创新专家委员会成员（根据年度职称及学历晋级情况吸收高级工程师和硕士以上学历人员）： 张鸿恩、赵智、马积福、杨劲松、侯敬平、张克难、李斌宇、王宏明、冯希宏、张巧生、廉建军、焦保国、韩建伟以及根据需要聘请的专家学者 4、技术中心办公室设在技术中心 技术中心内部机构组成由行政部和项目管理部组成，下设采矿技术研究组、机电运输研究组、通风安全研究组、信息监控研究组、水文地质研究组、煤矿机械研究组、节能环保研究组7个科研小组。 5、技术中心成员单位： 生产技术科、机运科、机修厂、通风科、地测科、信息监控中心、
生产调度、总工办、计量能源科、企管计划科、财务科、供应科、人劳科 第二章主要职责 1、技术中心的主要职责 负责收集、分析相关的技术和市场信息，研究行业发展动态，为公司安全生产和技术进步提供咨询、意见和建议；根据安全生产要求，开展新产品、新技术、新工艺、新装备的研究开发，为公司安全生产提供技术支持。具体职责如下： （1）制定和执行企业技术发展战略和技术创新、技术改造、技术引进、技术开发规划和计划，对公司的大型技术改造项目和发展项目进行技术咨询和论证，为领导决策提供技术支持； （2）负责研究开发有市场前景的新产品、新工艺、新装备以及推广应用适用的新技术、新材料、新工艺； （3）检查界定和评价各单位及个人的创新项目工作业绩，通过考核对业绩突出的单位或个人给予表彰和奖励。 （4）负责抓好技术研发人员的考核，技术队伍的建设管理工作。有计划的推荐引进、培养专业技术人员，搞好业务培训和管理工作； （5）负责对创新项目验收、技术进步奖、科研成果的审查、评定、批准及省级以上技术进步奖的申报工作，并促进科研成果转化为生产力。 2、创新委员会的主要职责 （1）审批技术中心的年度创新资金。
混凝土膨胀剂标准
混凝土膨胀剂标准 混凝土膨胀剂是一种新型混凝土外加剂。通过与混凝土中的水泥、水水化 反应来产生体积变大的结晶，从而引起混凝土体积膨胀，产生一定预应力，以 助于控制混凝土收缩开裂。 产品分类： 适用范围： 1.配制各种高档特种砂浆及灌浆料; 2.混凝土结构性防水工程； 3.混凝土防裂工程； 4.大体积混凝土裂渗的控制； 5.混凝土灌注桩的运用，可大量节约材料和工期。 使用方法： 膨胀剂不是万能神药，科学合理使用膨胀剂需要在混凝土配合比、混凝土 温度控制、施工振捣、荷载保护、保湿养护等多个方面广下功夫。其终极目的，是要减少混凝土裂缝产生。混凝土产生裂缝的危害之大，超出常人想象。先是 裂缝导致墙体或其它结构部位漏水，然后是造成钢筋得不到合理有效的保护而 裸露在水和空气中，最后钢筋锈蚀变细，严重者会为整个工程造成结构性的灾难，引发房屋倒塌等灾难性后果。固稳认为当前国内工程界对混凝土裂缝问题 认识不够深刻，认为“十个工程九个裂”，裂了就修补。虽然也有人为混凝土 裂缝问题感到无奈，却并不明晰混凝土裂缝控制的具体方法。 科学合理使用膨胀剂，有以下几个重要因素： ①科学合理选定膨胀剂掺量，选用膨胀剂必须在对应混凝土搅拌站进行适配。适配的目的主要在于：根据设计膨胀率指标确定合理的用量与掺入方法。 掺入方法通常有外掺、内掺取代部分矿物掺合料这两种方式。 ②控制混凝土浇筑入模的温度，一般在30±5℃范围较为合理。 ③加强混凝土的振捣，比普通混凝土振捣更密实。
④科学合理的养护方式，浇筑前7天加强养护，每天上午10点到下午4点之间应不少于5次洒水，第8-14天每天上午下午各养护一次。夜间不宜进行洒水养护，冬季不宜进行过多养护。严格结合温度监测进行养护十分重要，牢记“升温阶段降温，降温阶段保温”的温控原则。 ⑤不宜选用含泥量过高的砂石生产混凝土，不宜过早对混凝土荷载。
混凝土膨胀剂应用技术规范GBJ50119
混凝土膨胀剂应用技术规范GBJ50119－2003 中国混凝土与水泥制品网[2006-11-10]收藏本页打印本页 中华人民共和国国家标准 混凝土膨胀剂应用技术规范GBJ50119－2003 8.1 品种 8.1.1 混凝土工程可采用下列膨胀剂： 1. 硫铝酸钙类； 2. 硫铝酸钙－氧化钙类； 3. 氧化钙类。 8．2 适用范围 8.2.1 膨胀剂的适用范围应符合表8.2.1的规定。 表8.2.1 膨胀剂的适用范围 8.2.2 含硫铝酸钙类、硫铝酸钙－氧化钙类膨胀剂配制的膨胀混凝土（砂浆）不得用于长期环境温度为80℃以上的工程。 8.2.3 含氧化钙类膨胀剂配制的膨胀混凝土（砂浆）不得用于海水或有侵蚀性水的工程。 8.2.4 掺膨胀剂的混凝土只适用于钢筋混凝土工程和填充性混凝土工程。 8.2.5 掺膨胀剂的大体积混凝土，其内部最高温度控制应参照有关规范，混凝土内外温差宜小于25℃。 8.2.6 掺膨胀剂的补偿收缩混凝土刚性屋面宜用于南方地区，其设计、施工应按GB50207《屋面工程质量验收规范》进行。 8.3 掺膨胀剂混凝土（砂浆）的性能要求 8.3.1 施工用补偿收缩混凝土，其性能应满足表8.3.1的要求，限制膨胀率与干缩率的检验应按附录B方法进行；抗压强度的试验应按《普通混凝土力学性能试验方法标准》GB／T50081进行。 表8.3.1 补偿收缩混凝土的性能
8.3.2 填充用膨胀混凝土（砂浆）；其性能应满足表8.3.2的要求，限制膨胀率与干缩率的检验按附录B 法进行。 表8.3.2 填充用膨胀混凝土的性能 8.3.3 掺膨胀剂混凝土的抗压强度试验应按《普通混凝土力学性能试验方法标准》GB／T50081进行。填充用膨胀混凝土的强度试件应在成型后第三天拆模。 8.3.4 灌浆用膨胀砂浆：其性能应满足表8.3.4的要求。灌浆用膨胀砂浆用水量按砂浆流动度为250±10mm 的用水量，采用40×40×160mm试模，无振动成型。拆模、养护、强度检验应按《水泥胶砂强度检验方法(ISO法)》GB／T17611进行。竖向限制膨胀率的测定方法应按附录C进行。 表8.3.4 灌浆用膨胀砂浆性能 8.3.5 自应力混凝土：掺膨胀剂的自应力混凝土的性能应符合《自应力硅酸盐水泥》JC/T218的规定。 8.4 设计要求 8.4.1 掺膨胀剂的补偿收缩混凝土的膨胀效能在限制条件下才能产生予压应力，构造（温度）钢筋的设计和特殊部位的附加筋的处理，对控制结构的有害裂缝十分重要。 8.4.2 墙体易于出现纵向收缩裂缝，其水平构造筋的配筋率宜在0.4～0.6%，水平筋的间距应小于150mm，并宜于在墙体的中部或顶端设一道暗梁。 8.4.3 墙体与柱子连接部位宜插入Φ8～Φ10，长度1500～1800mm加强钢筋，插入柱子100～120mm，插入边墙1200～1500mm，其配筋率提高10～15％。 8.4.4 结构开口部、突出部位和出入口部位应增加附加筋。 8.4.5 楼面采用细而密的配筋，钢筋间距小于150mm，配筋率为0.6％左右；现浇钢筋混凝土防水屋面应配双层钢筋网，构造筋间距小于150mm，配筋率宜大于0.5％。楼面和屋面后浇缝最大间距不宜超过40 m。 8.4.6 地下室和水工构筑物的底板和边墙的后浇缝最大间距不超过60m，后浇缝回填时间为14d。底板可不作外防水，但边墙要作附加防水层。 8.5 施工 8.5.1 掺膨胀剂混凝土所采用的原材料应符合下列规定： 膨胀剂：应符合JC476《混凝土膨胀剂》标准的规定；膨胀剂运到工地(或砼搅拌站)应进行限制膨胀率检测，合格后方可入库、使用。 水泥：应符合现行通用水泥国家标准，不得使用硫铝酸盐水泥、铁铝酸盐水泥和高铝水泥。 8.5.2 掺膨胀剂的混凝土的配合比设计应符合下列规定： 1．胶凝材料最少用量(水泥、膨胀剂和掺合料的总量)应符合8.5.2的规定； 表8.5.2 胶凝材料最少用量 2．水胶比不宜大于0.5；
国家认定企业技术中心管理办法
国家认定企业技术中心管理办法 第一章总则 第一条为进一步贯彻落实《中共中央、国务院关于加强技术创新发展高科技实现产业化的决定》，充分发挥国家认定企业技术中心在国家创新体系和企业创新能力建设中的引导与示范作用，规范和加强国家认定企业技术中心的认定和评价工作，依据《科学技术进步法》，特制定本办法。 第二条为推进企业技术中心建设，确立企业技术创新和科技投入的主体地位，对国民经济主要产业中技术创新能力较强、创新业绩显著、具有重要示范和导向作用的企业技术中心，国家予以认定，并享受相应的优惠政策，以鼓励和引导企业不断提高自主创新能力。 第三条国家发展改革委、财政部、海关总署、国家税务总局负责国家认定企业技术中心的认定工作。国家发展改革委对企业技术中心建设进行宏观指导，并负责国家认定企业技术中心认定的具体组织工作和评价工作。 第二章认定 第四条国家认定企业技术中心的认定每年组织一次，受理认定申请的截止日期为每年5月15日。 第五条申请国家认定企业技术中心的企业应具备以下基本条件： 1、企业年销售额在3亿元以上。 2、有较强的经济技术实力和较好的经济效益，在国民经济
各主要行业中具有显著的规模优势和竞争优势。 3、企业领导层重视技术中心工作，具有较强的市场意识和创新意识，能为技术中心建设创造良好的条件。 4、具有较完善的研究、开发、试验条件，有较强的技术创新能力和较高的研究开发投入，研究开发与创新水平在同行业中处于领先地位。 5、有技术水平高、实践经验丰富的技术带头人，科技人员队伍结构合理，在同行业中具有较强的创新人才优势。 6、技术中心组织体系完善，发展规划和目标明确，具有稳定的产学研合作机制，技术创新绩效显著。 7、企业两年内（指申请国家认定企业技术中心之日起向前推算两年）有下列情形之一的，不得申请国家认定企业技术中心：（1）有偷税、骗取出口退税等税收违法行为的。（2）涉嫌涉税违法正在接受审查的。 8、已认定为省市（行业）认定企业技术中心两年以上。 9、企业科技活动经费支出额、企业专职研究与试验发展人员数、企业技术开发仪器设备原值等三项指标不低于最低标准（详见附件三）。 第六条国家认定企业技术中心认定程序： 1、地方企业向省、自治区、直辖市、计划单列市相关主管部门（以下简称“相关主管部门”）提出申请并按要求上报申请材料，申请材料包括：《国家认定企业技术中心申请报告》（以下简称申请报告）（见附件一）和《企业技术中心评价材料》（见附件二）。
国家工程技术研究中心暂行管理办法
国家工程技术研究中心暂行管理办法 第一章总则 第一条为了加强对国家工程技术研究中心（以下简称“工程中心”）的组建与运行管理，充分发挥其在工程化研究开发，转化科技成果方面的作用，制定本管理办法。 第二条组建工程中心，旨在建立我国社会主义市场经济体制中，探索科技与经济结合的新途径，加强科技成果向生产力转化的中心环节，缩短成果转化的周期。同时，面向企业规模生产的实际需要，提高现有科技成果的成熟性、配套性和工程化水平，加速企业生产技术改造，促进产品更新换代，为企业引进、消化和吸收国外先进技术提供基本技术支撑。在深化科技体制改革中，结合人才分流、结构调整，进一步转变科技工作运行机制，有重点地、分期分批地支持一批科技水平高、对经济和社会发展有重大贡献的科研机构，使之成为我国推动科技成果商品化、产业化和国际化，攀登科学技术高峰，出成果，出人才的主力军。 第三条工程中心是主要依托于行业、领域科技实力雄厚的重点科研机构、科技型企业或高等院校，拥有国内一流的工程技术研究开发、设计和试验的专业人才队伍，具有较完备的工程技术综合配套试验条件，能够提供多种综合性服务，与相关企业紧密联系，同时具有自我良性循环发展机制的科研开发实体。
第四条工程中心的主要职责和任务是： （一）根据国民经济、社会发展和市场需要，针对行业、领域发展中的重大关键性、基础性和共性技术问题，持续不断地将具有重要应用前景的科研成果进行系统化、配套化和工程化研究开发，为适合企业规模生产提供成熟配套的技术工艺和技术装备，并不断地推出具有高增值效益的系列新产品，推动相关行业、领域的科技进步和新兴产业的发展。 （二）培训行业或领域需要的高质量工程技术人员和工程管理人员。同时，结合国外智力引进工作，在工程技术研究开发方面全方位地开展国际合作与交流。 （三）实行开放服务，接受国家、行业或部门、地方，以及企业、科研机构和高等院校等单位委托的工程技术研究，设计和试验任务，并为其提供技术咨询服务。 （四）运用其工程化研究开发和设计优势，积极开展国外引进技术的消化、吸收与创新，成为企业吸收国外先进技术、提高产品质量的技术依托。 第二章管理机构及其职责 第五条工程中心的组建工作，由国家科委根据国情需要，统筹规划，统一安排。有关部（委）或地方科委（简称上级主管部门，下
混凝土膨胀剂
精心整理 混凝土膨胀剂(GB23439--2009) 1分类1)按水化产物分:硫铝酸钙类(代号A)、氧化钙类(代号C)、硫铝酸钙-氧化钙(代号AC). 2）按混凝土膨胀剂膨胀限制率分为Ⅰ型和Ⅱ型。 2标记本标准所涉及的混凝土膨胀剂产品名称标注为EA. 标记按产品名称、代号、型号、标准号。 例如:RACⅡGB23439-2009 3化学指标 1）氧化镁含量:不大于5%。
１）年产不低于５００吨的以５０吨，年产５００吨以下的每３０吨，不足５０吨或３０吨的，也按一个品次计。 ２）抽样每次抽样量不少于０．２吨水泥所需用的外加剂量。 ３）封存时间１８０天。 ５检验型式检验在有效期内，检验结果符合防水剂匀质性各项指标。 ６检验判定所检验匀质性和受检混凝土的性能指标要求，可判定为响应等级的产品，如不符合上述要求则不合格。
注:含硫酸钠的泵送剂按GB//Y8077进行硫酸钠的检定。 3出厂泵送剂检验项目 4 5判定产品检验，各项性能指标均符合技术要求。则判定该批泵送剂为相应等级的产品。 －
6检验项目1)聚羧酸系高性能减水剂化学性能指标，聚羧酸系高性能减水剂混凝土性能指标，聚羧酸系高性能减水剂匀质性。 2)品量100吨为以品量，不足100吨也可作为一品量。 3）抽样每品抽样量不少于0.2吨水泥所需用的聚羧酸系高性能减水剂。 4)封存样充分混匀，分两等份，封存样保存半年。 ７判定规则产品检验，产品性能完全符合上述出厂检验和型式检验规定的相应指标要求，则判定该编号聚羧酸系高性能减水剂为相应等级的产品，如果不符合上述要求 时，则判定该编号聚羧酸系高性能减水剂为不合格。 《混凝土外加剂应用规程》(GB50119-2003)
