一、目的

为加强城镇道路人行道施工质量,规范施工要求,提高工程质量,特制定《人行道施工作业指导书》。

二、依据

《城镇道路工程施工与质量验收规范》CJJ1-2008

《城镇道路养护技术规范》CJJ36-2006

《无障碍设施施工验收及维护规范》GB50642-2011及国家现行的有关标准。

三、质量管理要求

3.1.各单位要根据本单位承担人行道施工的工作量及要求,配备切合实际的人力、物力及机械设备。

3.2熟悉施工图及合同要求,编制符合现场实际的施工方案并进行技术交底,交底必须到具体操作层并留有记录,交底覆盖率100%。

3.3明确奖罚制度,责任落实到人。现场施工管理人员对施工质量要有高度责任心,严格过程质量控制,负责督促现场施工严格按照施工技术规范、技术交底进行。

四、施工过程质量控制要求

4.1严格控制现场材料质量,须送检的应及时送检,禁止使用不合格的原材料。

4.2必须按要求配备相应机械设备。

4.3人行道路床必须碾压成型,达到规范要求后,方可进行灰土施工,灰土必须过筛。在重要路段灰土必须采用厂拌灰土。严格控制灰土灰剂量、含水量,碾压完成后及时养生。

4.4人行道砼垫层必须使用商品砼,砼垫层施工应支模并配备平板振动器分块振捣,控制好砼高程、厚度、平整度。

4.5砌筑砂浆应采用干硬性水泥砂浆,标号不低于M10。砂子必须过筛处理,拌合必须采用砂浆搅拌机并应在拌合现场标识施工配合比。砂浆厚度不得超过2cm。

4.6人行道面层铺筑前应对人行道砖进行外观检查,外观质量及加工尺

寸不符合要求的道砖不得使用。铺筑前还应对道砖及砼垫层进行洇水。

4.7在铺装完成并检查合格后,应及时灌缝,灌缝必须饱满。

4.8检查井周围或与构筑物相接的砌块宜切块补齐,不得用砂浆涂抹或打砖实施。确实不宜切块补齐的部分应用高标号细粒式混凝土填补平整,提浆、抹面、压光,并按道砖花纹勾假缝。

4.9道砖应高出路缘石5mm,道砖与路缘石相接处的砂浆应抹面压光并勾缝处理。

4.10人行道应与相邻构筑物顺接,不得反坡。人行道面层应稳固平整,排水通畅。

4.11铺筑面层砌块,发生错台、凸出、沉陷时,应将其取出,整理垫层,重新铺装面层,填缝;。

4.12安装路缘石应设控制桩,直线段桩距宜为10~15m;曲线段桩距宜为5~10m;路口处桩距宜为1~5m。

4.13路缘石应以干硬性砂浆铺砌,砂浆应饱满、厚度均匀。砌筑应稳固、直线段顺直、曲线段圆顺、缝隙均匀;路缘石灌缝应密实,平缘石表面应平顺不阻水。

4.14路缘石应采取C15水泥混凝土做立缘石背填,并还土夯实。还土夯实宽度不宜小于50cm,高度不宜小于15cm,压实度不得小于90%。

4.15路缘石采用M10水泥砂浆灌缝。灌缝后,常温期养护不少于3天。

4.16铺砌面层完成后,必须封闭交通,并应湿润养护,当水泥砂浆达到设计强度后,方可开放交通,以确保人行道的平整度。

五、料石、预制砌块、缘石的外观及加工尺寸要求

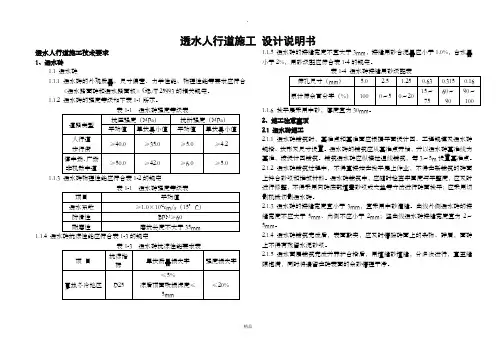

5.1水泥混凝土预制人行道砌块

水泥混凝土预制人行道砌块的抗压强度应符合设计规定,设计未规定时,不宜低于30MPa,抗折强度不低于设计要求。砌块的耐磨性试验磨坑长度不得大于35mm,吸水率应小于8%,其抗冻性应符合设计规定。砌块应表面平整、粗糙、纹路清晰、棱角整齐,不得有蜂窝、露石、脱皮等现象;彩色道砖应色彩均匀。加工尺寸及外观质量允许偏差符合表2要求。

表2 砌块加工尺寸与外观质量允许偏差

项目单位允许偏差

长度、宽度

mm ±2.0

厚度±3.0

厚度差①≤3.0

平整度≤2.0

垂直度≤2.0 正面粘皮及缺损的最

大投影尺寸

≤5 缺棱掉角的最大投影

尺寸

≤10

裂纹

非贯穿裂纹最

大投影尺寸

≤10 贯穿裂纹

──

不允许分层不允许色差、杂色不明显

注:①同一砌块的厚度差

5.2路缘石

路缘石混凝土等级应符合设计要求,设计未规定时,不应小于C30。路缘石吸水率不得大于8%。有抗冻要求的路缘石经50次冻融试验(D50)后,质量损失率应小于3%,抗盐冻性路缘石经ND25次试验后,质量损失应小于0.5kg/m2。缘石加工尺寸及外观质量应符合表3要求。

表3 预制混凝土路缘石加工尺寸、外观质量要求

项目允许偏

加工尺寸长度

+5

-3 宽度

+5

-3 高度+5

-3 平整度≤3 垂直度≤3

外观质量

缺棱掉角影响顶面或正侧面

的破坏最大投影尺寸(mm)

≤15面层非贯穿裂纹最大投影尺

寸(mm)

≤10可视面粘皮(脱皮)及表面缺

损最大面积(mm2)

≤30

贯穿裂纹不允许

分层不允许色差、杂色不明显

5.4树池

人行道树池尺寸应根据步道宽度确定,且不得小于1m×1m。树池边框距路缘石的间隙宜大于300mm。树池边框应与人行道相接平整。

六、质量检验标准

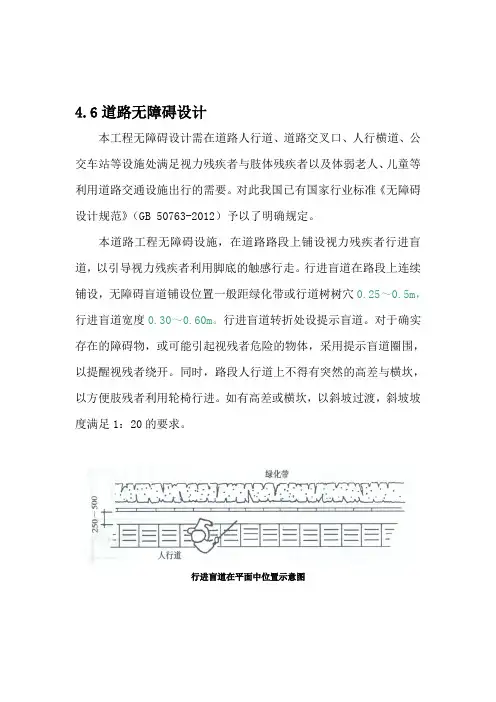

6.1混凝土预制砌块铺砌人行道(含盲道)质量检验应符合下列规定:

主控项目

1 路床压实度应大于或等于90%,基层压实度应大于或等于95%。

检查数量:每100m查2点。

检验方法:环刀法、灌砂法。

2 混凝土抗压强度应符合设计规定。

检查数量:每100m3的同配比混凝土,取样一次;不足100m3时按一次计。每次取样留置一组标准养护试件。

检查方法:检查试件强度、试验报告。

3 混凝土预制砌块(含盲道砌块、路缘石)强度应符合设计规定。

检查数量:同一品种、规格、每检验1组。

检查方法:查抗压强度试验报告。

4 砂浆平均抗压强度等级应符合设计规定,任一组试件抗压强度最
