无版缝镭射转移膜技术应用与工艺特点

浅析激光图案压印转移技术

浅析激光图案压印转移技术 近年来，激光图案压印转移技术在包装印刷[百科微博]界应用十分广泛，它利用自然光使包装达到绚丽多彩的效果，这种效果若隐若现，给人一种新颖的美感，是激光图案覆膜和电化铝烫印难以媲美的新工艺，同时达到防伪和环保的效果，进而提高了产品的包装档次。目前，该技术主要应用于烟标。酒标。药标以及高档书刊等包装产品。 1 激光图案压印转移技术的原理 激光图案压印转移技术的原理是：在印刷品表面涂印UV光油，通过激光图案压印转移机的压力作用与预制好的激光图案转移膜复合，在UV光油固化定型后将激光图案转移膜与产品剥离。这样，在产品表面上涂布UV光油的地方便形成与激光图案转移膜相应的闪光亮丽的图案。 激光图案转移膜上布满了有规律的图案，这些图案由无数个微小的类似三棱镜的网穴组成。当涂布有UV光油的印刷品与激光图案转移膜复合时，UV光油没有干燥，通过激光图案压印转移机的压力作用，激光图案转移膜上的网穴形状转移到印刷品涂布有UV光油的地方。而恰好UV光油是透明的，可以这么说，在印刷品上涂布有UV光油的地方形成了无数个三棱镜，通过紫外光的瞬间干燥，转移膜和印刷品迅速剥离。当我们观看印刷品时，便看到在涂布有UV光油的地方出现五彩斑斓的激光图案效果。 2 激光图案压印转移技术相关的材料和设备 与激光图案压印转移技术相关的材料和设备有：UV光油。激光图案转移膜和激光图案压印转移机等。下面笔者将对其做个简略介绍，帮助大家进一步了解该技术。 1)UV光油激光图案压印转移技术中所用的UV光油由齐聚物。活性稀释剂。光引发剂及其它助剂组成，通过利用UV光照射，油墨中的光引发剂吸收紫外光的

激光切割加工工艺与传统加工工艺的区别

激光切割加工工艺与传统加工工艺的区别 随着钣金加工工艺的飞速发展，加工工艺也是日新月异，给钣金加工带来了许多革命性的理念。作为传统的钣金切割设备，主要有： 1、数控剪床 2、冲床 3、火焰切割 4、等离子切割 5、高压水切割 这些设备在市场上占有相当大的市场份额，一则他们熟为人知，二则价格便宜，虽然他们相对于激光切割等现代工艺来说劣势非常 明显，但他们也各自有自己独特的优势。 数控剪床由于其主要是直线裁剪，虽然能一刀剪长达4米的板材，但它只能用在只需要直线切割的钣金加工上。一般用在板材开平后 裁剪等仅仅需要直线切割的行业中。 冲床在曲线加工上有了更多的灵活性，一台冲床中可以有一套或多套方、圆或其他特殊要求的冲头，可以一次加工出一些特定的钣 金工件，最常见的就是机箱机柜行业，他们要求的加工工艺主要是 直线、方孔、圆孔之类的切割，图案相对简单固定。他们主要面对 的是2mm以下的碳钢板，幅面一般在2.5m×1.25m。厚度在1.5mm 以上的不锈钢由于材质粘度太大比较费模具，一般是不使用冲床的。其优点是对简单图形和薄板加工速度快，缺点是冲厚钢板时能力有限，即使能冲也是工件表面有塌陷，费模具，模具开发周期长，费 用高，柔性化程度不够高。国外超过2mm以上的钢板切割加工一般 都使用更现代的激光切割，而不使用冲床，一则厚钢板冲剪时表面 质量不高，二则冲厚钢板需要更大吨位的冲床，浪费资源，三则冲 厚钢板时噪音太大，不利于环保。

火焰切割作为最初的传统的切割方式由于其投资低，过去对加工质量要求不高，要求太高时再加一道机加工的工序可以解决，市场保有量非常大。现在它主要用来切割超过40mm的厚钢板。它的缺点是切割时热变形太大，割缝太宽，浪费材料，再者加工速度太慢，只适合粗加工。 等离子切割和精细等离子切割跟火焰切割类似，热影响区太大，精度却比火焰切割大许多，速度也有数量级的飞跃，成为了中板加工的主力军。国内顶级的数控精细等离子切割机的实际切割精度的上线已经达到了激光切割的下限，在切割22mm碳钢板时达到了2米多每分钟的速度，且切割端面光滑平整，斜度最好的可控制在1.5度之内，缺点是在切割薄钢板时热变形太大，斜度也较大，在精度要求高时无能为力，消耗品较为昂贵。 高压水切割是利用高速水射流中掺杂金刚砂实行对钣金的切割，它对材质几乎没有限制，切割的厚度也几乎可达100mm以上，对陶瓷、玻璃等用热切割时容易爆裂的材质也可以切割，铜、铝等对激光高反射材料水刀是可以切割的，而激光切割却有较大的障碍。水切割的缺点是加工速度太慢，太脏，不环保，消耗品也较高。 激光切割是钣金加工的一次工艺革命，是钣金加工中的“加工中心”。激光切割柔性化程度高，切割速度快，生产效率高，产品生产周期短，为客户赢得了广泛的市场。激光切割无切削力，加工无变形;无刀具磨损，材料适应性好;不管是简单还是复杂零件，都可以用激光一次精密快速成形切割;其切缝窄，切割质量好、自动化程度高，操作简便，劳动强度低，没有污染;可实现切割自动排样、套料，提高了材料利用率，生产成本低，经济效益好。该技术的有效生命期长，目前在国外超构2毫米的板材大都采用激光切割，许多国外的专家一致认为今后30-40年是激光加工技术发展的黄金时期(是钣金加工发展的方向)。 切割精度是判断数控激光切割机质量好坏的第一要素。影响数控激光切割机的切割精度的四大因素： 1.激光发生器的激光凝聚的大小。聚集之后如果光斑非常小，则切割精度非常高，要是切割之后的缝隙也非常小。则说明激光切割

激光切割机技术参数...

FIBERBLADE Cutting System 光纤激光切割机 一、Messer激光切割系统介绍 1、机器原理 梅塞尔公司在工业用激光切割机的开发和制造领域已有近40年的经验. 其激光技术得到 了世界范围的认可, 并在许多不同领域得到应用. 划时代的技术发展, 如专利激光切割头, 表明了梅塞尔公司的技术能力. 在此领域为激光加工建立的新标准将为客户带来巨大的利益. 产品系列包括: 2维激光切割系统 3维激光切割系统

激光焊接系统 自动化设备 装料及卸料系统 通过与世界领先的激光器厂商的常年合作, 保证机器与激光的最佳组合. 其大激光功率及用户友好式的CNC数控系统适应高速切割及广泛的生产制造领域. Fiberblade具备良好的动态性能, 在宽广范围内可实现切割与零件重量无关的高精度无挂渣的成品零件. 机器配合编程软件及相应自动套料程序, 可实现快速高效的零件编程, 扩展机器应用. 应用激光束作为工具, 切割速度快, 成品部件割缝窄, 精度高. 可无困难地实现复杂轮廓的切割. 切口边缘光洁、无毛刺, 绝大多数场合下无需后续处理. Fiberblade主要应用领域为金属加工, 特别是碳钢、不锈钢和铝材. 该系统既可应用氧气切割, 也可采用保护气体实现高压切割. 经测试其可切割性后, 该系统可切割金属合金、塑料以及非金属材料机器设计理念除了实现最佳切割结果外, 同样关注环境保护问题. 采用抽烟除尘装置可满足最严格的排放标准. 机器可满足现有安全规程, 满足相关CE标准. 2、功能描述

Fiberblade激光切割机,是一个集最新动力工程，电脑数控和光纤激光器技术的全新技术 发展水平的设计它是市面上最先进的紧凑型中规格工业级光纤激光切割系统；无需激光器 维护的低维修费系统，高效率、低功耗。 机器工作台采用交换式工作台系统，减少上料时间. 该系统交替使用两块台面. 切割一块台面上的板材, 同时另一块台面位于工作区域外. 操作员可取下成品部件并换上新板, 机器同时进行切割. 另一台面上的工件完成后, 由工作区域换出, 新板就位. 板材置于工作台支架上并确定位置后, 切割头随垂直定位轴下降. 传感控制器保证切割头维持正确定位, 可避免板材变形引起的问题. 激光束通过光纤传输到切割头上, 然后由透镜聚焦. 切割头沿工件轮廓移动, 但不与工件接触, 激光束和切割气体通过割嘴聚集到工件上. 横向运动通过溜板滑动定位实现. 纵向运动由车架自行移动实现. 两套同步驱动伺服电机确保设备的高精度, 轴向运动的高加速度, 可变激光功率控制, 可切割如窄条, 尖角等的复杂图形部件. 通过CNC数控系统可自动设定切割参数如气体种类, 气体压力, 激光参数. CNC数控系统内的切割数据及图形数据的分离, 可实现快速变化的工作要求, 并增加机器功能的灵活性, 适用范围更广. 由随动式直接抽风系统, 把切割过程中产生的尘粒抽出, 并经过烟尘过滤后, 达到安全及环境规范的排放要求. 二、标准配置介绍 1、机器构造

镭射转移膜检验标准解剖

标题：镭射膜标准 1 范围 本标准规定了镭射膜的技术要求，试验方法、验收规则和标志、包装、运输、存储等。本标准适用于本厂生产镭射复合卡纸类产品（包括：镭射定位复合、转移纸，镭射素面复合、转移纸，镭射横光柱复合、转移纸等）所用镭射膜。 2 引用标准 —— 3 分类 分为镭射转移膜和镭射复合膜两类，镭射复合膜又分为PET和OPP两种材质。 4 技术要求 4．1 外观 4.1.1 表面点等外观要求详见下表各产品标准 4.1.2不允许有明显起花、暗影、发雾、色差等缺陷。 4.1.3端面切边整齐、不允许有转移层脱落产生的铝屑（介质屑）、缺口等缺陷。 4.1.4表面镀层均匀，不允许脱铝（介质）、白点、镀空线、镀空点。转移膜镀层应卷在内层。 4．2 内在质量 4.2.1全息效果完整，清晰明亮，均匀，色彩变化丰富，同一批产品中全息效果基本一致。 4.2.2横光柱方向与膜放卷方向垂直，竖光柱与膜放卷方向平行不允许有倾斜的现象。镭射图案方向一致 4.2.3 每版中的光柱位置要统一，不允许有变化。 4.2.4 表面不允许有明显拼版缝。 4.2.5无版缝转移膜表面要求同上，在接缝处应无干涉条纹、黑色区域、包版胶带痕迹、转移层龟裂产生的脱铝、膜面褶皱等缺陷。 4．3 相关尺寸及物理性能应符合（表1～表12）要求： 4.3.1 表1 光柱镭射膜技术标准（定版距） 表2 镭射定位转移膜技术标准（泰山华贵）

表3 素面镭射膜技术标准（定版距） 表4 素面无版缝膜（复合、转移）技术标准 表5 无版缝光柱转移膜技术标准（哈德门醇香） 表6 光柱无版缝转移膜技术标准（红塔山经典100）表7 无版缝光柱转移膜技术标准（黄鹤楼） 表8 金色专版转移膜技术标准（黄鹤楼蓝带） 表9 云烟（紫）定位转移膜技术标准 表10 素面镭射膜技术标准（特高红中南海外销） 表11 素面镭射膜技术标准（白沙二代定版距） 表12 无版缝光柱介质转移膜技术标准（大鸡）

激光切割机工艺手册

第一章 激光切割方法 1.1 激光熔化切割 在激光熔化切割中，工件被局部熔化后借助气流把熔化的材料喷射出去。因为材料的转移只发生在其液态情况下，所以该过程被称作激光熔化切割。 激光光束配上高纯惰性切割气体促使熔化的材料离开割缝，而气体本身不参于切割。 ——激光熔化切割可以得到比气化切割更高的切割速度。气化所需的能量通常高于把材料熔化所需的能量。在激光熔化切割中，激光光束只被部分吸收。 ——最大切割速度随着激光功率的增加而增加，随着板材厚度的增加和材料熔化温度的增加而几乎反比例地减小。在激光功率一定的情况下，限制因数就是割缝处的气压和材料的热传导率。 ——激光熔化切割对于铁制材料和钛金属可以得到无氧化切口。 ——产生熔化但不到气化的激光功率密度，对于钢材料来说，在104W/cm2～105 W/cm2之间。 1.2 激光火焰切割 激光火焰切割与激光熔化切割的不同之处在于使用氧气作为切割气体。借助于氧气和加热后的金属之间的相互作用，产生化学反应使材料进一步加热。由于此效应，对于相同厚度的结构钢，采用该方法可得到的切割速率比熔化切割要高。 另一方面，该方法和熔化切割相比可能切口质量更差。实际上它会生成更宽的割缝、明显的粗糙度、增加的热影响区和更差的边缘质量。 ——激光火焰切割在加工精密模型和尖角时是不好的（有烧掉尖角的危险）。可以使用脉冲模式的激光来限制热影响。 ——所用的激光功率决定切割速度。在激光功率一定的情况下，限制因数就是氧气的供应和材料的热传导率。 1.3 激光气化切割 在激光气化切割过程中，材料在割缝处发生气化，此情况下需要非常高的激光功率。 为了防止材料蒸气冷凝到割缝壁上，材料的厚度一定不要大大超过激光光束的直径。该加工因而只适合于应用在必须避免有熔化材料排除的情况下。该加工实际上只用于铁基合金很小的使用领域。 该加工不能用于，象木材和某些陶瓷等，那些没有熔化状态因而不太可能让材料蒸气再凝结的材料。另外，这些材料通常要达到更厚的切口。 ——在激光气化切割中，最优光束聚焦取决于材料厚度和光束质量。 ——激光功率和气化热对最优焦点位置只有一定的影响。

镭射转移压印工艺中的掉墨故障分析

镭射转移压印工艺中的掉墨故障分析 包装印刷产品上利用镭射转移压印工艺能实现激光全息图案的转移，增加产品美感，可提升产品档次，还具有一定的防伪功能。主要分析镭射压印转移工艺对材料、工艺参数的要求，重点分析了实际生产中出现的掉墨故障问题。 标签：激光全息图案；镭射转移压印；掉墨故障 激光全息图像应用于包装包装印刷领域十分广泛，不仅能使包装产品视觉上绚丽多彩，增加美感，同时达到防伪和环保的效果，提高了产品的包装档次。镭射压印转移技术是近年包装领域实现全息图案效果的技术新宠，又称C2（Caste & Coat）、压膜转印技术，主要是在印色后的纸类产品上进行镭射全息效果的压印转移过程，将镭射转移膜（压纹膜）上的铝层表面光学结构“转移”到纸张表面，在光线照射下，使产品满版或局部位置上实现视觉上彩虹全息图案的效果。由于该技术具有环保、低成本、效果佳优势，广泛应用包装产品领域。 一般要求镭射压印产品满足：平整、光滑、附着力好、套印准确、无针孔。实际生产中，常出现各种故障质量问题，如掉墨、皱膜、针孔、全息图案发黄变色等质量问题，其中最突出的掉墨问题，长期困扰生产企业。本文结合实际经验，分析镭射压印转移工艺产品中掉墨问题及解决办法。 1镭射压印转移的工艺介绍 1.1技术原理 在纸张包装印刷品表面先涂布UV光油（底油），通过激光图案压印转移机的压力作用与预制好的带有镭射微型凹槽网穴的镭射转移膜（压纹膜）进行压合，经过UV紫外光固化定型后，将镭射转移膜与纸张剥离，纸张上的UV光油层的表面就能形成与镭射转移膜表面一样镭射微型凹槽网穴的效果，经过光照产生折射和散射后，视觉上即能够产生彩虹般闪光亮丽的图案效果，见图1。 其转移的实质是材料表面微型凹槽物理结构“转移”，而非化学物质转移、膜的剥离层转移。其主要过程：（1）激光图案压印转移膜上有不同的全息图案效果（视觉上），其表面结构是由无数个微小的类似三棱镜的微型网穴组成的；（2）利用UV光油作为载体，提前印刷涂布在包装印刷品上，与转移膜压合时，UV 油未固化，呈软化状态，通过激光图案压印转移机的压力作用，转移膜上的微型网穴形状“转移”到UV光油表层，即：光油表层通过压印也呈现了微型网穴结构；（3）干燥固化和冷却后，印刷品与转移膜分离，UV油表层结构硬化，由于是透明的，光照时产生折射与散射，因此视觉上观察印刷品是则是与镭射膜本身视觉效果相同的全息图案视觉效果。 1.2材料及工艺要求

激光切割工艺二

激光切割工艺切割工艺与下述因素关系紧密： 激光模式 激光功率 焦点位置 喷嘴高度 喷嘴直径 辅助气体 辅助气体纯度 辅助气体流量 辅助气体压力 切割速度 板材材质 板材表面质量（如生锈、异物等） 与切割相关的各工艺参数如下图所示。 图 1 切割工艺参数

一激光模式 激光器的模式对切割影响很大，切割时要求到达钢板表面的模式较好。这与激光器本身的模式和外光路镜片的质量有直接的关系。 激光束横截面上光强的分布情况称为激光横模。一般笼统地把横模当作激光模式。用符号TEMmn表示各种横向模式。TEM表示横向电磁波，m、n均为正整数，分别表示在x轴和y 轴方向上光强为零的那些点的序数，称为模式序数。下图示出了几种不同的激光束横模的光斑。TEM00模又称基模，其光斑中任何一点光强都不为零。若光斑在x方向上有一点光强为零，称为TEM10模；在y方向上有一点光强为零，称为TEM01模。以此类推，模式序数m和n越大，光斑中光强为零的点的数目越多。有不同横向模式的激光束称为多模。 图2模式光斑 上图中，TEM00模，称为基模。TEM*01模，是单环模，也叫准基模。为了与TEM01区分，特地加上星号*。TEM01模与TEM10模其实可视为相同的模式，因为X、Y轴原本就是人为划分的。下面示出的是几种模式的立体图。 图 3 TEM00模式立体图

图 4 TEM20模式立体图 图 5 TEM23模式立体图 图 6 多模 二 焦点位置 焦点位置是一个关键参数，应正确调节焦点位置。 1. 焦点位置与切割面的关系

2. 焦点位置对切割断面的影响 3. 焦点寻找 1）焦点调试方法： 基本思路：使用美纹胶在喷嘴口通过调节焦点距离分别打光，然后查看所击穿的孔的大小，孔最小的那个位置值则为焦点。 找出焦点以后再根据切割工艺寻找最佳焦点进行切割。 三 喷嘴 喷嘴形状、喷嘴孔径、喷嘴高度（喷嘴出口与工件表面之间的距离）等，均会影响切割的效果。

激光切割的工艺

https://www.360docs.net/doc/6117918135.html,/s?__biz=MzA4OTI5MTExOA==&mid=207532446&idx=1&sn=5181e82ff cb19466596f41fc159ebeae&scene=1&from=singlemessage&isappinstalled=0#rd 激光切割设备不为人知的奥秘 2015-08-04 激光制造网LaserfairCom 一台技术先进功能强大的高功率激光切割机，称得上是庞然大物。此复杂庞然大物的奥妙之处，须细加窥探，才能得其门道。让我们一起来窥探。 1.蛙跳 蛙跳是激光切割机的空程方式。 如下图所示，切割完孔1，接着要切割孔2。切割头要从点A移动到点B。当然，移动过程中要关闭激光。从点A到点B之间的运动过程，机器“空”跑，称为空程。 早期的激光切割机的空程如下图所示，切割头要次第完成三个动作：上升（到足够安全的高度）、平动（到达点B的上方）、下降。 压缩空程时间，可提高机器的效率。如果将次第完成的三个动作，变为“同时”完成，可缩短空程时间：切割头从点A开始向点B移动时，即同时上升；接近点B时，同时下降。如下图所示。 切割头空程运动的轨迹，犹如青蛙跳跃所画出的一条弧线。

在激光切割机的发展过程中，蛙跳算得上一个突出的技术进步。蛙跳动作，只占用了从点A 到点B平动的时间，省却了上升、下降的时间。青蛙一跳，捕捉到食物；激光切割机的蛙跳，“捕捉”到的是高效率。 如果激光切割机现在还不具备蛙跳功能，恐怕就不入流了。 2.自动调焦 切割不同材料时，要求激光束的焦点落在工件截面的不同位置。如下图所示。 因此，就需要调整焦点的位置（调焦）。早期的激光切割机，一般采用手动调焦方式；当下，许多厂商的机器都实现了自动调焦。 可能有人会说，改变切割头的高度就好了，切割头升高，焦点位置就高，切割头降低，焦点位置就低。没有这么简单。 如下图所示，切割头底部为喷嘴。在切割过程中，喷嘴与工件之间的距离（喷嘴高度）约0.5～1.5mm，不妨看作是一个固定值，即喷嘴高度不变，所以不能通过升降切割头来调焦（否则无法完成切割加工）。

烟包用镭射转移纸常见质量问题分析

烟包用镭射转移纸常见质量问题分析 烟包采用的印刷工艺一直被认为是除钞票印刷之外最复杂的印刷工艺之一，而烟包所采用的镭射纸张所使用的工艺技术也一直引领着包装领域的潮流。在这里，我们就烟包用镭射转移纸的生产工艺和常见质量问题进行讨论分析。 一、烟包用转移纸的生产工艺 烟包用镭射转移纸有底纸和转移膜通过胶水复合而成，之后把转移膜剥离下来，就形成了转移纸张。目前所用较多的底纸为白卡纸、铜版纸，白卡纸定量较大，一般为200-230克左右，也有170克软包硬做的纸张。铜版纸又名涂料纸，有单铜和双铜之分，克重一般为90-95克。 转移膜是在PET 薄膜上涂布转移涂料，之后在转移涂料上模压信息层，再经过真空镀铝，分切就形成了镭射转移膜。它取代了之前将镭射膜直接复合在底纸上形成的复合纸，是烟包领域的一大革新，更加绿色，更加环保。 转移膜的生产流程如下： 转移膜的结构图： 转移膜和转移纸通过胶水复合在一起，经过熟化之后，可以按照客户要求分切成固定的平张尺寸或卷筒尺寸。 转移纸的生产流程如下： 转移纸的结构图： 镀铝层 信息层/涂料层 PET 基膜 信息层/ 涂料层 镀铝层 胶水层 底纸

二、烟包转移纸的分类： 烟包用转移纸分为普通转移纸、通用版镭射转移纸、定位专版防伪镭射转移纸、介质类转移纸。普通转移纸就是我们常用的金银卡纸，上面不带镭射图案。通用版镭射转移纸有100DPI横光柱/竖光柱（也叫布纹光柱）、300DPI横光柱/竖光柱（也叫高点光柱、镜面光柱或400DPI光柱）、拉丝光柱转移纸（拉丝比例也有不同）等等。定位专版防伪镭射纸就是在普通的镭射版面上加入专门的防伪图案或防伪文字，如七匹狼系列、利群系列等等。介质类转移纸是近些年在烟包领域新采用的一项技术，通过在信息层上蒸镀反射介质层，达到透明有镭射的纸张效果，和之前镀铝纸张的表面效果风格迥异，从而引领了烟包领域的一番时尚潮流。 普通金卡 300DPI横光柱 定位防伪镭射转移纸 珍珠介质镭射转移纸

大族激光切割工艺p参数

大族激光切割工艺p参数， [table=98%] [tr][td=3,1,604] 切割层1(CUT1)工艺参数 [/td][/tr] [tr][td=63] P100 [/td][td=220] 切割速度 [/td][td=321] 单位: mm/min [/td][/tr] [tr][td=63] P101 [/td][td=220] 切割激光功率 [/td][td=321] 单位: 瓦（W） [/td][/tr] [tr][td=63] P102 [/td][td=220] 最小切割激光功率百分比 [/td][td=321] 单位: 0-100% [/td][/tr] [tr][td=63] P103 [/td][td=220] 切割激光模式（CS/PRC激光器） [/td][td=321] 1=连续, 2=门脉冲(CS/PRC激光器) [/td][/tr] [tr][td=63] P104 [/td][td=220] 切割脉冲频率 [/td][td=321] 1～8:对应激光器上设置的激光脉冲频率(CS/ROFIN激光器) 0-999Hz PRC激光器) [/td][/tr] [tr][td=63] P105

切割脉冲占空比(PRC激光器) [/td][td=321] 1-100% [/td][/tr] [tr][td=63] P106 [/td][td=220] 切割喷嘴高度 [/td][td=321] 单位: [tr][td=63] P107 [/td][td=220] 切割气体压力 [/td][td=321] 单位: [/td][/tr] [tr][td=63] P108 [/td][td=220] 切割气体类型 [/td][td=321] 1=空气, 2=氧气, 3=氮气 [/td][/tr] [tr][td=63] P109 [/td][td=220] 切割头是否提升 [/td][td=321] 单位: 0-50mm [/td][/tr] [tr][td=3,1,604] 穿孔(PIERCE)工艺参数 [/td][/tr] [tr][td=63] P110 [/td][td=220] 穿孔方式 [/td][td=321] 0-3（穿孔方式）;0=不穿孔;1=正常穿孔;2=渐进式穿孔;3=强力穿孔 [/td][/tr] [tr][td=63] P111 [/td][td=220] 穿孔激光功率

激光切割机工艺手册

第一章激光切割方法 1.1 激光熔化切割 在激光熔化切割中，工件被局部熔化后借助气流把熔化的材料喷射出去。因为材料的转移只发生在其液态情况下，所以该过程被称作激光熔化切割。 激光光束配上高纯惰性切割气体促使熔化的材料离开割缝，而气体本身不参于切割。 ——激光熔化切割可以得到比气化切割更高的切割速度。气化所需的能量通常高于把材料熔化所需的能量。在激光熔化切割中，激光光束只被部分吸收。 ——最大切割速度随着激光功率的增加而增加，随着板材厚度的增加和材料熔化温度的增加而几乎反比例地减小。在激光功率一定的情况下，限制因数就是割缝处的气压和材料的热传导率。 ——激光熔化切割对于铁制材料和钛金属可以得到无氧化切口。 ——产生熔化但不到气化的激光功率密度，对于钢材料来说，在104W/cm2～105 W/cm2之间。 1.2 激光火焰切割 激光火焰切割与激光熔化切割的不同之处在于使用氧气作为切割气体。借助于氧气和加热后的金属之间的相互作用，产生化学反应使材料进一步加热。由于此效应，对于相同厚度的结构钢，采用该方法可得到的切割速率比熔化切割要高。 另一方面，该方法和熔化切割相比可能切口质量更差。实际上它会生成更宽的割缝、明显的粗糙度、增加的热影响区和更差的边缘质量。 ——激光火焰切割在加工精密模型和尖角时是不好的（有烧掉尖角的危险）。可以使用脉冲模式的激光来限制热影响。 ——所用的激光功率决定切割速度。在激光功率一定的情况下，限制因数就是氧气的供应和材料的热传导率。 1.3 激光气化切割 在激光气化切割过程中，材料在割缝处发生气化，此情况下需要非常高的激光功率。 为了防止材料蒸气冷凝到割缝壁上，材料的厚度一定不要大大超过激光光束的直径。该加工因而只适合于应用在必须避免有熔化材料排除的情况下。该加工实际上只用于铁基合金很小的使用领域。 该加工不能用于，象木材和某些陶瓷等，那些没有熔化状态因而不太可能让材料蒸气再凝结的材料。另外，这些材料通常要达到更厚的切口。 ——在激光气化切割中，最优光束聚焦取决于材料厚度和光束质量。 ——激光功率和气化热对最优焦点位置只有一定的影响。

镭射转移膜检验标准

转移镭射膜标准 1 范围 本标准规定了镭射膜的技术要求，试验方法、验收规则和标志、包装、运输、存储等。本标准适用于本厂生产镭射覆膜铁类产品（包括：镭射定位复合、镭射横光柱复合）所用镭射膜。 3 分类 分为镭射转移膜和镭射复合膜两类，镭射复合膜又分为PET和OPP两种材质。 4 技术要求 4．1 外观 4.1.1 表面点等外观要求详见下表各产品标准 4.1.2不允许有明显起花、暗影、发雾、色差等缺陷。 4.1.3端面切边整齐、不允许有转移层脱落产生的铝屑（介质屑）、缺口等缺陷。 4.1.4表面镀层均匀，不允许脱铝（介质）、白点、镀空线、镀空点。转移膜镀层应卷在内层。 4．2 内在质量 4.2.1全息效果完整，清晰明亮，均匀，色彩变化丰富，同一批产品中全息效果基本一致。 4.2.2横光柱方向与膜放卷方向垂直，竖光柱与膜放卷方向平行不允许有倾斜的现象。镭射图案方向一致 4.2.3 每版中的光柱位置要统一，不允许有变化。 4.2.4 表面不允许有明显拼版缝。 4.2.5无版缝转移膜表面要求同上，在接缝处应无干涉条纹、黑色区域、包版胶带痕迹、转移层龟裂产生的脱铝、膜面褶皱等缺陷。 4．3 相关尺寸及物理性能应符合（表1～表2）要求：

表1 光柱镭射膜技术标准（定版距）

表2 镭射定位转移膜技术标准

4．4复合膜应测量表面牢度：用透明胶带粘拉无铝层脱落。 5 试验方法 5.1 检验场所：GB/T 2 918规定的试样的处理和测定要求，检验场所温度（25±5）℃，相对湿度（50±5）%。 5.2 试样采取：去掉镭射膜表层，沿镭射膜的横向隔开，取2层作外观、规格尺寸、及物理机械性能测试。用纸芯卷好，标明相关信息。 5．3 外观 5.3.1 在40W的日光灯或自然光线下，目测检验基膜的外观质量。 5.4 宽度测量按 GB/T 6673的规定进行。 5.5 厚度测定按 GB/T 6672的规定进行。测量仪器的最小分度值应不大于0.2um。5.6 拉伸强度按照 GB/T 13022进行。 采用长条形试样。试样宽(15±0.1)mm，至少长150mm，夹具间距为l00mm，按顺序编号后，逐一进行测量，拉伸速度为(100± 10)mm/min，分别测试试样纵、横向各5条，以平均值作为测试结果（断裂部位距夹口10mm以内，测试数据无效）。试样断裂时拉伸时间确保在5s~30s。 6 抽样方法及验收规则 6.1 检验批：以一次到货为检验批。 6.2 检验项目为挥发性有机化合物、色差、幅宽偏差、全息效果、对角线偏差、接头（无版缝）、有效幅宽（定位）、外观。 6.4 不合格分类 不合格分类应符合表2规定 表2 不合格的分类 6.5 判定规则 样本检验中若出现一个或一个以上A类不合格项，或若出现两个或两个以上B

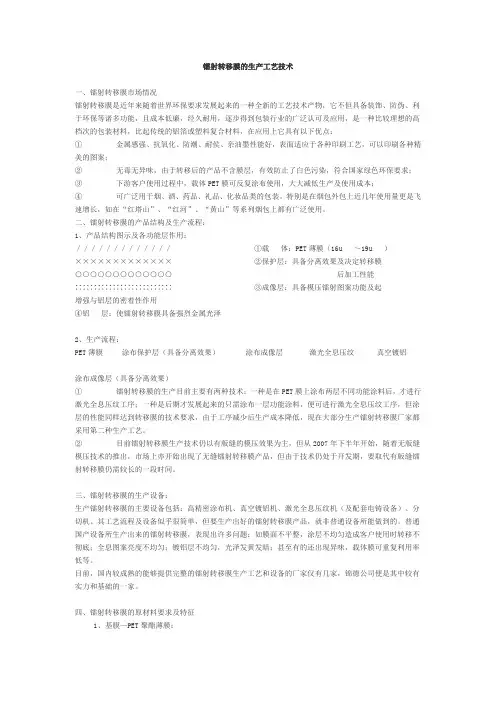

镭射转移膜的生产工艺技术

镭射转移膜的生产工艺技术 一、镭射转移膜市场情况 镭射转移膜是近年来随着世界环保要求发展起来的一种全新的工艺技术产物，它不但具备装饰、防伪、利于环保等诸多功能，且成本低廉，经久耐用，逐步得到包装行业的广泛认可及应用，是一种比较理想的高档次的包装材料，比起传统的铝箔或塑料复合材料，在应用上它具有以下优点： ① 金属感强、抗氧化、防潮、耐侯、亲油墨性能好，表面适应于各种印刷工艺，可以印刷各种精美的图案； ② 无毒无异味，由于转移后的产品不含膜层，有效防止了白色污染，符合国家绿色环保要求； ③ 下游客户使用过程中，载体PET 膜可反复涂布使用，大大减低生产及使用成本； ④ 可广泛用于烟、酒、药品、礼品、化妆品类的包装。特别是在烟包外包上近几年使用量更是飞速增长，如在“红塔山”、“红河”、“黄山”等系列烟包上都有广泛使用。 二、镭射转移膜的产品结构及生产流程： 1、产品结构图示及各功能层作用： ①载 体：PET 薄膜（16u ～19u ） ②保护层：具备分离效果及决定转移膜 后加工性能 ③成像层：具备模压镭射图案功能及起 增强与铝层的密着性作用 ④铝 层：使镭射转移膜具备强烈金属光泽 2、生产流程： PET 薄膜 涂布保护层（具备分离效果） 涂布成像层 激光全息压纹 真空镀铝 涂布成像层（具备分离效果） ① 镭射转移膜的生产目前主要有两种技术：一种是在PET 膜上涂布两层不同功能涂料后，才进行激光全息压纹工序；一种是后期才发展起来的只需涂布一层功能涂料，便可进行激光全息压纹工序，但涂层的性能同样达到转移膜的技术要求，由于工序减少后生产成本降低，现在大部分生产镭射转移膜厂家都采用第二种生产工艺。 ② 目前镭射转移膜生产技术仍以有版缝的模压效果为主，但从2007年下半年开始，随着无版缝模压技术的推出，市场上亦开始出现了无缝镭射转移膜产品，但由于技术仍处于开发期，要取代有版缝镭射转移膜仍需较长的一段时间。 三、镭射转移膜的生产设备： 生产镭射转移膜的主要设备包括：高精密涂布机、真空镀铝机、激光全息压纹机（及配套电铸设备）、分切机。其工艺流程及设备似乎很简单，但要生产出好的镭射转移膜产品，就非普通设备所能做到的。普通国产设备所生产出来的镭射转移膜，表现出许多问题：如膜面不平整，涂层不均匀造成客户使用时转移不彻底；全息图案亮度不均匀；镀铝层不均匀，光泽发黄发暗；甚至有的还出现异味，载体膜可重复利用率低等。 目前，国内较成熟的能够提供完整的镭射转移膜生产工艺和设备的厂家仅有几家，锦德公司便是其中较有实力和基础的一家。 四、镭射转移膜的原材料要求及特征 1、基膜—PET 聚酯薄膜： ／／／／／／／／／／／／／ ××××××××××××× ○○○○○○○○○○○○○ ∷∷∷∷∷∷∷∷∷∷∷∷∷

激光切割工艺详解-共30页

激光切割工艺 发表于 2009-10-26 20:50 | 只看该作者发表的帖子 1# 本文章共4286字，分3页，当前第1页，快速翻页：123 激光切割工艺 激光切割的工艺参数 （1）光束横模 ① 基模又称为高斯模，是切割最理想的模式，主要出现在功率小于1kW的激光器。 ② 低阶模与基模比较接近，主要出现在1～2kW的中功率激光器。 ③ 多模是高阶模的混合，出现在功率大于3kW的激光器。

切割速度与横模及板厚的关系见图1。由图可以看出，300W的单模激光和500W的多模有同等的切割能力。但是，多模的聚焦性差，切割能力低，单模激光的切割能力优于多模。常用材料的单模激光切割工艺参数见表1，多模激光切割工艺参数见表2。 表1 常用材料的单模激光切割工艺参数 材料 厚度/mm 辅助气体 切割速度/cmmin-1 切缝宽度/mm 功率/W 低碳钢 3.0 O2 60 0.2 250 不锈钢 1.0 O2 150 0.1

40.0 O2 50 3.5 钛合金 10.0 O2 280 1.5 有机透明玻璃10.0 N2 80 0.7 氧化铝 1.0 O2 300 0.1 聚酯地毯

N2 260 0.5 棉织品（多层）15.0 N2 90 0.5 纸板 0.5 N2 300 0.4 波纹纸板 8.0 N2 300 0.4 石英玻璃 1.9

60 0.2 聚丙烯 5.5 N2 70 0.5 聚苯乙烯 3.2 N2 420 0.4 硬质聚氯乙烯7.0 N2 120 0.5 纤维增强塑料3.0 N2

0.3 木材（胶合板）18.0 N2 20 0.7 低碳钢 1.0 N2 450 - 500 3.0 N2 150 6.0 N2 50 1.2 O2

激光切割及编程工艺

激光切割及编程工艺 摘要：激光切割技术已在薄板下料中得到广泛应用，如何更好地提高材料的利用率，降低使用成本，是各企业面临的普遍问题。本文详细分析了激光切割特点和原则，提出利用工件的公用边、零搭边排样技术优化切割路径来减少废料，提高材料利用率的工艺方法。文章结合天津电力机车调车机项目下料中激光切割的应用，进行了激光板材切割技术的工艺研究，结果表明，通过优化激光切割工艺，材料利用率可提高 3% ～ 25%，切割长度可减少 10% 左右。 关键词：激光切割；公用边；零搭边；材料利用率 一、激光切割的介绍 激光切割是利用经聚焦的高功率密度激光束照射工件，使被照射的材料迅速熔化、汽化、烧蚀或达到燃点，同时借助与光束同轴的高速气流吹除熔融物质，从而实现将工件割开。激光切割属于热切割方法之一。 激光切割可分为激光汽化切割、激光熔化切割、激光氧气切割和激光划片与控制断裂四类。 1）激光汽化切割 利用高能量密度的激光束加热工件，使温度迅速上升，在非常短的时间内达到材料的沸点，材料开始汽化，形成蒸气。这些蒸气的喷出速度很大，在蒸气喷出的同时，在材料上形成切口。材料的汽化热一般很大，所以激光汽化切割时需要很大的功率和功率密度。 激光汽化切割多用于极薄金属材料和非金属材料（如纸、布、木材、塑料和橡皮等）的切割。 2）激光熔化切割 激光熔化切割时，用激光加热使金属材料熔化，然后通过与光束同轴的喷嘴喷吹非氧化性气体（Ar、He、N等），依靠气体的强大压力使液态金属排出，形成切口。激光熔化切割不需要使金属完全汽化，所需能量只有汽化切割的1/10。 激光熔化切割主要用于一些不易氧化的材料或活性金属的切割，如不锈钢、钛、铝及其合金等。 3）激光氧气切割

激光切割工艺

激光切割工艺 发表于2009-10-2620:50|只看该作者发表的帖子 # 1 本文章共4286字，分3页，当前第1页，快速翻页：123 激光切割工艺 激光切割的工艺参数 （1）光束横模 ①基模又称为高斯模，是切割最理想的模式，主要出现在功率小于1kW的激光器。 ②低阶模与基模比较接近，主要出现在1～2kW的中功率激光器。 ③多模是高阶模的混合，出现在功率大于3kW的激光器。

切割速度与横模及板厚的关系见图1。由图可以看出，300W的单模激光和500W的多模有同等的切割能力。但是，多模的聚焦性差，切割能力低，单模激光的切割能力优于多模。常用材料的单模激光切割工艺参数见表1，多模激光切割工艺参数见表2。 表1常用材料的单模激光切割工艺参数 材料 厚度/mm 辅助气体 切割速度/cmmin-1 切缝宽度/mm 功率/W 低碳钢 3.0 O2 60 0.2 250 不锈钢 1.0 O2 150 0.1

40.0 O2 50 3.5 钛合金 10.0 O2 280 1.5 有机透明玻璃10.0 N2 80 0.7 氧化铝 1.0 O2 300 0.1 聚酯地毯

N2 260 0.5 棉织品（多层）15.0 N2 90 0.5 纸板 0.5 N2 300 0.4 波纹纸板 8.0 N2 300 0.4 石英玻璃 1.9

60 0.2 聚丙烯 5.5 N2 70 0.5 聚苯乙烯 3.2 N2 420 0.4 硬质聚氯乙烯7.0 N2 120 0.5 纤维增强塑料3.0 N2

0.3 木材（胶合板）18.0 N2 20 0.7 低碳钢 1.0 N2 450 - 500 3.0 N2 150 6.0 N2 50 1.2 O2

激光切割工艺知识大全

激光切割工艺知识大全 第一部分机床功能 1. Laser切割的原理: Laser是由Light Amplification by Stimulated Emission of Radition的前缀缩写而成.原意为光线受激发放大,一般译为激光(也称激光).激光切割是由电子放电作为供给能源,通过He、N2、CO2等混合气体为激发媒介,利用反射镜组聚焦产生激光光束,从而对材料进行切割. 激光切割的过程:在NC程序的激发和驱动下,激光发生器内产生出特定模式和类型的激光,经过光路系统传送到切割头,并聚焦于工件表面,将金属熔化;同时,喷嘴从与光束平行的方向喷出辅助气体将熔渣吹走;在由程控的伺服电机驱动下,切割头按照预定路线运动,从而切割出各种形状的工件. 2. 机床结构: 2.1 床身 全部光路安置在机床的床身上,床身上装有横梁,切割头支架和切割头工具.通过特殊的设计,消除在加工期间由于轴的加速带来的振动.机床底部分成几个排气腔室.当切割头位于某个排气室上部时,阀门打开,废气被排出.通过支架隔架,小工件和料渣落在废物箱内. 2.2 工作台 在平面切割时,带有嵌入式支架的工作台用于支撑材料. 2.3 传感器 良好的切割质量与喷嘴和工件的间距有关.有接触式机械传感器和电容感应式传感器两种.前者用于加工不导电材料,后者用于导电材料.

2.4 切割头 它是光路的最后器件.其内置的透镜将激光光束聚焦.标准切割头焦距有5英寸和7.5英寸(主要用于割厚板)两种. 2.5 CNC控制器 转换切割方案(工件组合排料的式样)和轴运动的加工参数.通过横梁、支架和旋转轴的组合移动,该控制器控制光束在工件上的运动轨迹,自动调整切割速度和激光功率. 2.6 激光控制柜 控制和检查激光器的功能,并显示系统的压力、功率、放电电流和激光器的运行模式. 2.7 激光器 其心脏是谐振腔, 激光束就在这里产生,激光气体是由二氧化碳﹑氮气﹑氦气的混合气体,通过涡轮机使气体沿谐振腔的轴向高速运动,气体在前后两个热交换器中冷却,以利于高压单元将能量传给气体 2.8 冷却设备 冷却激光器、激光气体和光路系统. 2.9 吸尘器 清除加工时产生大多数粉尘. 2.10自动上下料系统. 3. 切割方法

激光切割技术

激光切割技术 1.激光切割技术基本概念 激光切割是利用高能量密度的激光束作为“切割工具”对材料进行热切割的一种材料加工方式，是激光加工行业中最重要的一项应用技术。1971年用CO2激光切割包装用夹板，首次开辟了激光切割在工业领域中的应用。随着激光切割设备的不断更新和切割工艺的日益先进，激光切割技术可实现各种金属，非金属板材及众多复杂零件的切割，在汽车工业，航空航天，国防等领域获得了广泛应用。 2.激光切割技术基本原理和分类 2.1 激光切割技术基本原理 在激光束能量作用下，材料表面被迅速加热到几千至上万度而熔化或气化，随着气化物逸出和熔融物体被辅助高压气体吹走，达到切割材料的目的。脉冲激光适用于金属材料，连续激光适用于非金属材料。 2.2激光切割技术的分类 激光切割可分为：激光气化切割，激光熔化切割，激光氧化切割和激光划片与控制断裂四类。 （1）激光气化切割：利用高能量密度的激光束加热工件，使温度迅速上升，在非常短的时间内达到材料的沸点，材料开始气化，形成蒸气。这些蒸气的喷出速度很大，在蒸气喷出的同时，在材料上形成切口。材料的气化热很大，所以激光气化切割时需要很大的功率和功率密度。激光气化切割多用于极薄金属材料和非金属材料的切割。 （2）激光熔化切割：激光加热使金属材料熔化，然后通过与光束同轴的喷嘴吹非氧化性气体，依靠气体的强大压力使液态金属排出，形成切口。激光熔化切割不需要使金属完全气化，所需能量只有气化切割的1/10。激光熔化切割主要用于一些不易氧化的材料或活性金属的切割，如不锈钢，钛，铝及其合金等。 （3）激光氧化切割：原理类似于氧-乙炔切割。是用激光作为预热热源，用氧气等活性气体作为切割气体。喷吹出的气体与切割金属发生作用，发生氧化反应，放出大量的氧化热；另一方面把熔融的氧化物和熔化物从反应区吹出，在金属中形成切口。由于切割过程中的氧化反应产生了大量的热，所以激光氧化切割所需要的能量只是熔化切割的1/2，而切割速度远远大于激光气化切割和熔化切割。激光氧化切割主要用于碳钢，钛钢以及热处理等易氧化的金属材料。 (4)激光划片与断裂控制：激光划片是利用高能量密度的激光束在脆性材料的表面进行

大族激光切割工艺p参数

大族激光切割工艺p参数-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

大族激光切割工艺p参数， [table=98%] [tr][td=3,1,604] 切割层1(CUT1)工艺参数 [/td][/tr] [tr][td=63] P100 [/td][td=220] 切割速度 [/td][td=321] 单位: mm/min [/td][/tr] [tr][td=63] P101 [/td][td=220] 切割激光功率 [/td][td=321] 单位: 瓦（W） [/td][/tr] [tr][td=63] P102 [/td][td=220] 最小切割激光功率百分比 [/td][td=321] 单位: 0-100% [/td][/tr] [tr][td=63] P103 [/td][td=220] 切割激光模式（CS/PRC激光器） [/td][td=321] 1=连续, 2=门脉冲(CS/PRC激光器) [/td][/tr] [tr][td=63] P104 [/td][td=220] 切割脉冲频率 [/td][td=321] 1～8:对应激光器上设置的激光脉冲频率(CS/ROFIN激光器) 0-999Hz PRC激光器) [/td][/tr] [tr][td=63] P105

[/td][td=220] 切割脉冲占空比(PRC激光器) [/td][td=321] 1-100% [/td][/tr] [tr][td=63] P106 [/td][td=220] 切割喷嘴高度 [/td][td=321] 单位: 0.5-10.0mm [/td][/tr] [tr][td=63] P107 [/td][td=220] 切割气体压力 [/td][td=321] 单位:0.5-8.0bar [/td][/tr] [tr][td=63] P108 [/td][td=220] 切割气体类型 [/td][td=321] 1=空气, 2=氧气, 3=氮气 [/td][/tr] [tr][td=63] P109 [/td][td=220] 切割头是否提升 [/td][td=321] 单位: 0-50mm [/td][/tr] [tr][td=3,1,604] 穿孔(PIERCE)工艺参数 [/td][/tr] [tr][td=63] P110 [/td][td=220] 穿孔方式 [/td][td=321] 0-3（穿孔方式）;0=不穿孔;1=正常穿孔;2=渐进式穿孔;3=强力穿孔 [/td][/tr] [tr][td=63] P111 [/td][td=220]
