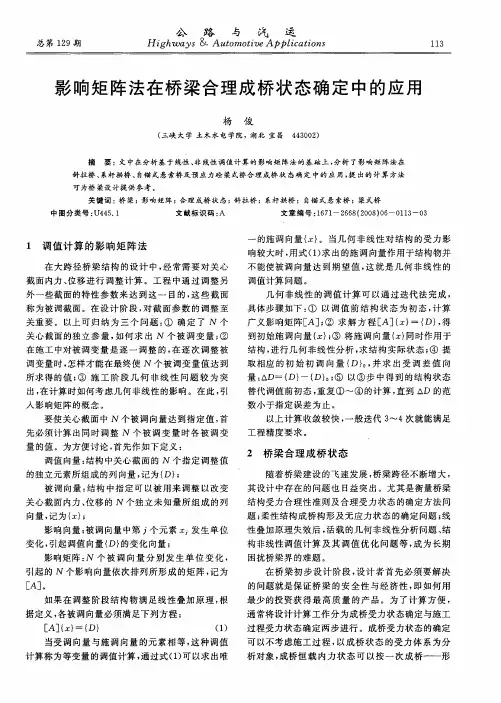

影响矩阵法确定斜拉桥的合理成桥状态

成桥检测方案

杭州彩虹互通A、F匝道静动载试验方案浙江瑞邦建设工程检测有限公司地址：杭州市西湖区振华路320号电话：2

邮政编码：310030 传真：6 目录 1. 概述 0 1.1.桥梁概况 0 1.2.试验目标及内容 0 2. 试验依据及规范 (1) 3. 工作内容概述 (1) 3.1.1. 调查检测 (1) 3.1.2. 试验 (1) 3.1.3. 评估 (2) 4. 调查检测 (2) 4.1.整体调查 (2) 4.1.1. 伸缩装置 (2) 4.1.2. 支座 (3) 4.1.3. 排水设施 (3) 4.1.4. 桥梁外观 (3) 5. 静动载试验 (4) 5.1.静载试验加载思路 (4) 5.1.1. 静载试验内容及方法 (5) 6. 动载试验 (8) 6.1脉动试验内容及方法 (8) 6.2强迫振动试验内容及方法 (9) 7. 支承平台等辅助设施 (10) 8. 交通组织 (10) 8.1.试验车辆停放及布置 (10) 9. 结构评估 (11) 9.1.结构工作状况指标 (11) 9.2.桥梁结构动力性能评价 (11) 9.3.综合评定 (12) 10. 检测质量保证措施及服务承诺 (12) 11. 拟投入本项目检测的主要仪器设备 (12)

1.概述 1.1.桥梁概况彩虹快速路是杭州“一环三纵五横”快速路网中的“五横”之一。它连接之江大桥，沟通富阳-滨江-萧山。建成后，将成为缓解滨江内部交通、联系主城区的便捷快速通道。 A、F匝道北侧至时代大道高架桥梁拼宽终点处，南侧至沪昆绕行线铁路南侧一联，总长度约1km，构造为标准一般段的连续梁及跨越铁路处的简支小箱梁结构。匝道设计车速40Km/h，设计荷载荷载：公路-Ⅰ级。 A匝道桥梁跨铁路处采用33m简支小箱梁构造，其余均采用现浇连续梁构造，总体配跨为：4×24.6m+33m（跨铁路简支段）+（25+27.2+29.5）m+（25.31+25+25）m+（25+30+25）m+（25+30+25）m+（25+30.4+29.4）m（拼宽段）=533.21m。 F道桥梁跨铁路处采用35m简支小箱梁构造，其余均采用现浇连续梁构造，总体配跨为：3×26m+35m（跨铁路简支段）+（25+25.8+29）m+（25+30+25）m+（25+25+30+25）m+（25+25+25.24）m（拼宽段）=453.04m。 A、F匝道上部结构采用斜腹板现浇预应力砼连续梁，下部采用Y型圆弧桥墩，设置2.2m厚承台，墩台基础为钻孔灌注桩基础，桩基直径1.5m，桩间距3.8m。桥面铺装按两层设计，上层采用沥青混凝土铺装，具体组成为4cm厚SMA （SBS）沥青+5cm厚AC-20C(SBS)沥青；下层铺装采用8cm厚C40混凝土铺装，在混凝土铺装层顶面喷涂1mm厚防水涂料。全桥横向伸缩缝均采用D120型伸缩缝，纵向与原时代大道拼宽处采用D40型伸缩缝。支座采用盆式橡胶支座，少数采用四氟滑板支座。预应力连续箱梁、预应力盖梁设计混凝土强度C50，桥面铺装混凝土、桥墩及立柱设计混凝土强度C40，承台及钢筋砼盖梁设计强度C30；普通钢筋采用R235及HRB335钢筋；预应力钢绞线采用fpk=1860Mpa，单根钢绞线直径15.20mm，截面面积A=140mm2，弹性模量Ep=1.92×105Mpa。 1.2.试验目标及内容为了了解该桥梁工程施工质量，为验收工作提供可靠依据，根据委托方要求，结合工程实际，选择A匝道第二联及F匝道第一联进行静动载试验及评估工作。

斜拉桥结构体系

斜拉桥结构体系一、结构体系的分类 1、按照塔、梁、墩相互结合方式，可划分为漂浮体系、半漂浮体系、塔梁固结体系和刚构体系。 2、按照主梁的连续方式，有连续体系和T构体系等。 3、按照斜拉桥的锚固方式，有自锚体系、部分地锚体系和地锚体系。 4、按照塔的高度不同，有常规斜拉桥和矮塔斜拉桥体系。二、结构体系介绍 1、漂浮体系：漂浮体系的特点是塔墩固结、塔梁分离。主梁除两端有支承外，其余全部用拉索悬吊，属于一种在纵向可稍作浮动的多跨柔性支承类型梁。一般在塔柱和主梁之间设置一种用来限制侧向变位的板式活聚四氟乙烯盘式橡胶支座，简称侧向限位支座。漂浮体系的优点：主跨满载时，塔柱处的主梁截面无负弯矩峰值；由于主梁可以随塔柱的缩短而下降，所以温度、收缩和徐变内力均较小。密索体系中主梁各截面的变形和内力的变化较平缓，受力较均匀；地震时允许全梁纵向摆荡，成为长周期运动，从而吸震消能。目前，大跨斜拉桥多采用此种体系。漂浮体系的缺点：当采用悬臂施工时，塔柱处主梁需临时固结，以抵抗施工过程中的不平衡弯矩纵向剪力。由于施工不可能做到完全对称，成桥后解除临时固结时，主梁会发生纵向摆动。 2、半漂浮体系：半漂浮体系的特点是塔墩固结，主梁在塔墩上设置竖向支承，成为具有多点弹性支承的三跨连续梁。可以是一个固定支座，三个活动支座；也可以是四个活动支座，一般均设活动支座，以避免由于不对称约束而导致不均衡温度变化。水平位移将由斜拉索制约。 3、塔梁固结体系：塔梁固结体系的特点是将塔梁固结并支承在墩上，斜拉索变为弹性支承。主梁的内力与挠度直接同主梁与索塔的弯曲刚度比值有关。这种体系的主梁一般只在一个塔柱处设置固定支座，而其余均为纵向乐意活动的支座。塔梁固结体系的优点是显著减少主梁中央段承受的轴向拉力，索塔和主梁的温度内力极小。缺点是中孔满载时，主梁在墩顶处转角位移导致塔柱倾斜，使塔顶产生较大的水平位移，从而显著地增大主梁跨中挠度和边跨负弯矩。 4、刚构体系：刚构体系的特点是塔梁墩相互固结，形成跨度内具有多点弹性支承的刚构。种体系的优点是既免除了大型支座又能满足悬臂施工的稳定要求；结构的整体刚度比较好，主梁挠度又小。缺点是主梁固结处负弯矩大，使固结处附近截面需要加大；。再则，为消除温度应力，应用于双塔斜拉桥中时要求墩身具有一定的柔性，常用语高墩的场合，以避免出现过大的附加内力。

成桥预拱度计算方法

5.5.1 成桥预拱度计算方法目前，由于对混凝土徐变的计算，不论是老化理论，修正老化理论还是规范规定的计算方法，都难以正确地估算混凝土徐变的影响，在施工中对这一影响不直接识别、修正，通常是用以往建成的同类跨径的下挠量来类比的，并且通过立模标高的预留来实现的。因此，成桥预拱度合理设置尤为重要。根据近几年来工程实践检验，后期混凝土收缩、徐变对中孔跨中挠度影响约为L/500~L/1000（L：中孔跨径），边孔最大挠度一般发生在3/4L处，约为中孔最大挠度1/4。另外，连续刚构桥边中跨比例0.52~0.6，桥墩采用柔性墩。在后期运营中向跨中方向产生位移，刚构墩、梁固结，由变形协调可知，转角位移使边孔上挠。中孔跨中下挠。因此，边跨成桥预拱度一般设置较小，在3/4L处设置fc/4预拱度（fc：中孔跨中成桥预拱度）。根据陕西省连续刚构桥成桥预拱度计算方法：“中跨预拱度在设计预拱度的基础上，按L/1000+1/2d2(L为中跨跨径，d2为活载挠度)提高预拱度（最大挠度在跨中），边跨预拱度按中跨最大挠度1/4计算，边跨最大挠度在3/4L处。其余各点按余弦曲线分配。在中孔跨中fc确定后，中孔其余各点按y=fc/2(1-cos(2πx/L))进行分配。边孔3/4L处成桥预拱度取中孔跨中成桥预拱度fc的1/4，边孔其余各点按余弦曲线分配。原因：(1)余弦曲线在墩顶两曲线连接处切线斜率为零，满足平顺要求；(2)余弦曲线在L/4处预拱度为跨中预拱度1/2，与有限元计算吻合。

1．活载挠度计算 1) 荷载等级：公路—Ⅰ； 2) 车道系数：三车道，车道折减系数0.78； 3) 中跨活载最大挠度： d 2＝0.029m; +A 曲线：21cos()290x y π?= -???? (090x ≤≤) B 曲线：21cos()261fc x y π??= -???? (22.553x ≤≤) C 曲线：21cos()245fc x y π??=-???? (022.5x ≤≤) 5.5.2 施工预拱度的计算方法不论采用什么施工方法，桥梁结构在施工过程中总要产生变形，并且结构的变形将受到诸多因素的影响，极易使桥梁结构在施工过程中的实际位置（立面标高、平面位置）状态偏离预期状态，使桥梁难以顺利合拢，或成桥线形与设计要求不符，所以必须对桥梁进行施工

城际轨道交通某大跨度半漂浮体系斜拉桥静力分析

第28卷第4期 2012年2月甘肃科技 Gansu Science and Technology Vol .28No .4Feb .2012 城际轨道交通某大跨度半漂浮体系斜拉桥静力分析王趁江（广东珠三角城际轨道交通有限公司，广东广州510500）摘要：以城际轨道交通某主跨480m 的半漂浮体系斜拉桥为例，针对所选定的结构体系及构造，采用midas 软件进行有限元静力分析。针对斜拉桥、主梁和桥塔主要受力构件进行了承载力检算，检算结果表明，所给定的尺寸及配筋满足承载力要求。所给出的研究结论可作为同类桥梁的设计提供借鉴参考之用。关键词：半漂浮体系；斜拉桥；静力分析中图分类号：U445 1工程背景以城际轨道交通某斜拉桥为例，研究高震区大跨斜拉桥地震反应规律。某桥为主跨480m 的结合梁斜拉桥，全桥跨径组合为（200+480+200）m 斜拉桥，如图1所示。该桥主梁采用结合梁，斜拉索采用空间扇形索面布置，桥塔采用“宝瓶”形钢筋混凝土结构，塔高180m ，根据其形态和位置，分为上塔柱、中塔柱和下塔墩。图1桥型布置 2有限元分析模型 2.1 有限元模型采用midas 软件建立全桥有限元分析模型，如图2所示。桥塔及桥塔横梁、主梁离散为梁单元，斜拉索离散为桁架单元。全桥共划分为1417个节点，2468个梁单元，152个桁架单元。图2有限元分析模型 2.2边界条件斜拉索与主梁和桥塔间采用刚性连接；桥台、辅助墩处横向、竖向自由度按刚性连接模拟，不约束转动、扭转自由度和纵向自由度；考虑桩基的柔性约束刚度，将桩基对桥塔的约束作用等效为刚度矩阵形式进行约束，考虑线性自由度和转动自由度的耦合约束效应。桥塔横梁与主梁之间竖向和横向均按刚性连接模拟，不约束转动自由度，根据不同的减隔振措施约束纵向自由度。2.3 关于非线性效应的考虑斜拉桥的非线性主要表现在斜拉索的垂度效应、主梁和桥塔的梁柱效应和结构的大位移效应。关于斜拉索的垂度效应问题，初步设计阶段按《公路斜拉桥设计细则》（JTG /T D65－01－2007）规定的修正弹性模量法进行计算；主梁和桥塔的梁柱效应结合有限元程序、有关规范在结构内力计算和承载力检算中予以考虑；结构的大位移效应由程序自动考虑。 3静力计算结果 3.1 斜拉索根据有限元计算结果，斜拉索轴向应力包络如图3所示，图3水平坐标为拉索编号，斜拉索沿纵桥向由小里程向大里程方向编号（1 76号）。由图3可见，标准组合作用下斜拉索最大轴向应力为619.9MPa ，最小安全系数为2.7，大于2.5，满足强度要求。图3 标准组合作用下斜拉索应力包络（MPa ）

桥梁荷载试验方案

附件一：参考试验方案吉祥路中桥荷载试验方案一、桥梁概述吉祥路中桥为1×25m正交预应力混凝土简支小箱梁桥。桥宽28m，横断面布置：6.75m （人行道）+14.5m（机动车道）+6.75m（人行道），横断面布置如图1所示，全桥共21片小箱梁。设计荷载：城—A级。图1 桥梁上部横断面布置图（尺寸单位：cm）二、荷载试验（一）试验目的及试验依据 1、试验目的 1）检验该桥整体结构的质量和结构的可靠性； 2）判断桥跨结构在试验荷载作用下的实际受力状态和工作状态，评价结构的力学特性和工作性能，检验结构的承载能力是否能满足设计标准： 3）通过动荷载试验以及结构固有模态参数的实桥测试，了解桥跨结构的动力特性，以及各控制部位在使用荷载下的动力性能； 4）进行梁的强度、刚度及承载能力评估。 2、试验依据：

1）《公路旧桥承载能力鉴定方法》（以下简称《方法》）； 2）《城市桥梁设计荷载标准》（CJJ 77-98）； 3）《公路桥涵设计通用规范》（JTG D60-2004）； 3）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）； 4）吉祥路中桥施工图（二）试验内容 1、试验部位 1）动载试验：试验项目为跑车、刹车和跳车。 2）静载试验：左辐和右幅主梁跨中最大弯矩加载。 2、主要试验设备 1）变形检测设备精密水准仪（瑞士徕卡）二套，最小读数0.01mm ，精度0.4mm/km 2）应变检测设备 JMZX-2001综合测试仪（长沙金码高科）一套，精度为1με 3）动载试验设备 INV306动态数据采集处理系统一套（东方振动研究所）（三）结构理论分析原理及试验加载方案 1、结构理论分析原理吉祥路中桥，为1×25m 正交预应力混凝土简支空心板桥。桥横断面由21片小箱梁组成，4车道。动载试验求动力增大系数时，将荷载布设在第2车道，求解第3车道拾振器处的静载理论挠度值f st 。根据实测动挠度幅值1y f ?，计算动力增大系数：1＋μ＝1＋1y f ?/f st 设计荷载：用铰接板梁法计算跨中荷载横向分布系数，利用试验断面的弯矩影响线进行

拱桥预拱度的计算与设置

附录B 拱桥预拱度的计算与设置 B．0．1 施工预拱度的计算预拱度的大小应按无支架和有支架两种情况，并分别考虑下列因素进行估算。 1 无支架施工的拱桥 1)主拱圈及拱上建筑自重产生的拱顶弹性下沉δu1 3)混凝土主拱圈由混凝土收缩和徐变产生的拱顶下沉δu3 整体施工的主拱圈，可按温度降低15℃所产生的下沉值计算，分段施工的主拱圈，可按温度降低5—15℃所产生的下沉值计算，即在本条第(B．0．1—3)公式内，整体施工的主拱圈取(t l—t2)=—15℃，分段施工的主拱圈取(t l—t2)=—5~—15℃。 4)墩、台水平位移产生的拱顶下沉δu4

6）对于无支架施工的拱桥，本款内1）~4）项可估算为，当墩台可能有位移时取较大值，当无水平位移时取较小值。 2 满布式拱架施工的拱桥满布式拱架受载后，主拱圈拱顶产生的弹性及非弹性下沉，本条第1款的1)—4)项仍然适用。满布式拱架本身的下沉可按下列项目估算：

2)非弹性变形δs2 非弹性变形各类缝隙压密量可按下列估计：顺木纹相接，每条接缝变形取2mm；横木纹相接时取3mm；顺木纹与横木纹材料相接取2．5mm；木料与金属或木料与圬工相接取2mm。对于扣件式钢管拱架，扣件拉柱滑动或相对转动可引剧(架非弹睦变形，按经验估算断。 3)砂筒的非弹性压缩量δs3 可按经验估算：一般200kN压力砂筒取4mm，400kN压力砂筒取6mm，筒内未预先压实时取10mm。 4)支架基础在受载后的非弹性下沉δs4 支架基础非弹性下沉可按下列值估算：枕梁在砂类土上取5～10mm，枕梁在粘土上取10-20mm，打入砂土的桩取5mm，打入粘土的桩取10mm。拱顶处的预拱度，根据上述各种下沉量，按可能产生的各项数值相加后得到，施工时应根据以上计算值并结合实践经验进行调整。一般情况下，有支架施工的拱桥，当无可靠资料时，预拱度可按 l/600—l/800估算。 B．0．2 预拱度的设置预拱度应根据上述各项因素产生的挠度曲线反向设置；可根据以往的实践经验按下述方法之一设置：1 按抛物线设置
