第3章 典型例题分析

1.在图(a)所示的对心移动滚子从动件盘形凸轮机构中,凸轮的实际廓线为一圆,其圆心在A 点,半径R =40mm ,凸轮转动方向如图所示,OA l =25mm ,滚子半径r r =10mm 。试问:

(1) 凸轮的理论廓线为何种曲线?

(2) 凸轮的基圆半径b r =?

(3) 从动件的升距h =?

(4) 若凸轮实际廓线不变,而将滚子半径改为15mm ,从动件的运动规律有无变化?

解 选取适当比例尺l μ作机构图如图(b)所示。

(1) 凸轮的理论廓线

对于滚子从动件凸轮机构来说,凸轮的理论廓线与实际廓线是两条法向等距的曲线,该法向距离等于滚子半径r r 。今已知其实际廓线为半径R =40mm 的圆,故其理论廓线η为半径为401050r R r +=+=(mm)的圆。

(2) 凸轮的基圆半径b r

凸轮理论廓线的最小向径称为凸轮的基圆半径b r 。因此,连接偏心圆的圆心A 和凸轮转动中心O ,并延长使其与偏心圆η相交于C 点,则OC 即为理论廓线η

的最小向径,它即为凸轮的基圆半径b r 。由图(b)可知

()(4010)2525b AC AO AO r l l R r l =?=+?=+?=(mm)

(3) 从动件的升距h

从动件上升的最大距离h 称为从动件的升距,它等于理论廓线η的最大和最小向径之差。因此,

()2540102550OA r b h l R r r =++?=++?=(mm)

(4) 滚子半径改为15mm 后从动件的运动规律

当凸轮的实际廓线η′保持不变,而将滚子半径r r 由10mm 增大至15mm 后,连杆长度AB l 将随之由50mm 增至55mm ,因此从动件将随之变化。若希望从动件3的运动规律保持不变,正确的做法是让理论廓线η保持不变,作该理论廓线的法向等距离曲线,并使之距离等于15mm ,得到新的实际廓线。

2.某技术人员欲设计一台打包机,其推送包装物品的机构如图1所示。已知机构的位置和某些尺寸参数如表1,工作要求从动滑块的行程H =400mm ,其运动规律如表2。根据结构及强度等条件已选定滚子半径r r =25mm ,试设计所需的凸轮工作轮廓。

图1

表1 已知条件 mm 1x 1y 0x 0y AB l AC l CD l

230 250 320 650 313 672 450

表2 滑块的运动规律 凸轮转角/()o 滑动运动方向及运动规律

0 ~ 120 由左向右,以绝对值相等的等加速、等减速规律移动H

120 ~ 150 在右端停止不动

150 ~ 210 由右向左,以绝对值相等的等加速、等减速规律移动H

210 ~ 360

在左右端停止不动 解 这是摆动滚子从动件盘形凸轮机构的设计题。与一般的设计题不同的是:凸轮所直接推动的从动件是摆杆AC ,而已知的是远离凸轮的滑块的运动规律。因此,在设计凸轮机构前,需要首先将已知的滑块的运动规律追溯到摆杆AC 上,即首先通过滑块的运动规律,求出摆杆AC 的运动规律,然后才设计凸轮的轮廓曲线。

该题设计步骤如下:

(1) 确定滑块对应于凸轮转角的位移

由于滑块按等加速等减速规律移动,故其位移方程为抛物线方程。在等加速段,212

s at =,若将加速度过程的时间分为若干等份,则由方程可知,各等份时间之后的位移比例关系为1s :2s :3s …=1:4:9…根据这一比例关系,可用图2右则所示的作图法求出滑块上D 点在的等加速等减速过程中的各个位置0D ,1D ,2D ,3D ,…,8D 。图中,01:02:03:04=1:4:9:16,87:86:85:84=1:4:9:16。

(2) 确定摆杆AC 对应于凸轮转角的运动规律

根据已知条件,作出摆杆滑块机构的运动简图。以各个D 点为圆心,以CD l 为半径作圆(实际作图时,注意作图比例尺l μ),与点C 的圆弧轨迹相交于0C ,1C ,2C ,…,8C 等点,从而可得到滚子中心B 的各个位置0B ,1B ,2B ,…,8B ,如图2所示。

图2

(3) 将凸轮转角分度

以O 为圆心,以0OB 长为半径作凸轮的基圆。然后以O 为圆心,以0OA 长为半径作转轴圆。由于凸转顺时针方向转动,故应按逆时针方向反求取从动摆杆转轴A 的各个分点。凸轮转120o 时,滑块作等加速等减速运动,其中对应有凸轮的8个等分转角,故在凸轮转角120o 范围内,在转轴圆上求取1A ,2A ,…,8A 等8个的等分点,如图所示。它们代表反转过程中从动摆杆的转轴A 所依次占据的位置。

(4) 绘制凸轮理论廓线η和实际廓线η′

以1A ,2A ,…,8A 各点为圆心,以00A B 为半径作圆弧,与基圆分别相交于1E ,2E ,…,

8E 等点。量取??1101E F B B =,??2202E F B B =,??3303E F B B =,…,??8808E F B B =,得1F ,2F ,…,

8F 等点,以光滑曲线连接各个F 点,即得凸轮理论廓线η。再作一系列滚子圆的包络线,即得凸轮的实际廓线η′。

在凸轮转角为120o ~150o 的30o

区间内,滑块在右端静止不动,此时对应的凸轮廓线为以凸轮转轴O 为圆心的圆弧,如图所示。

在凸轮转角为150o ~210o 的60o 区间内,滑块又以等加速等减速规律由右向左返回到初

始点0D ,由于此时的总行程仍为H ,因此在将区间的凸轮转角8等分的情况下,各个位移与正行程时相同,所以可直接利用正行程时所求出的位移量,而不必另行作图求滑块的位置。

回程阶段等加速等减速段及静止段凸轮廓线的求法如图所示,不再赘述。

(5) 校核压力角是否超过许用值和凸轮廓线是否出现运动失真现象,并采取相应措施。 设计完成后应检查压力角是否超过许用值和凸轮廓线是否出现运动失真现象,若出现这两种情况,则应改变O 点的位置重新设计。

3.在如图所示的三个凸轮机构中,已知R =40mm ,a =20mm ,e =15mm ,r r =20mm 。试用反转法求从动件的位移曲线)(?s s ?,并比较之。(要求选用同一比例尺,画在同一坐标系中,均以从动件最低位置为起始点)。

4. 试用作图法求出如图所示凸轮机构中当凸轮从图示位置转过o 45后机构的压力角,并在图上标注出来。

5. 在如图所示的凸轮机构中,从动件的起始上升点均为C 点。

(1) 试在图上标注出从C 点接触到D 点接触时,凸轮转过的角度?及从动件走过的位移;

(2) 标出在D 点接触时凸轮机构的压力角α。

6. 图(a),(b),(c),(d)所示是按图1所示的从动件运动规律绘制的4个凸轮的廓线,其长度比例尺l s μμ=。试分别指出它们各错在什么地方?

7.已知凸轮机构的实际廓线,试分析确定:

1)为使推程的压力角较小凸轮的转向;

2)凸轮的基圆半径;

3)凸轮机构的偏距;

4)凸轮的理论廓线;

5)从动件的行程;

6)从动件在最高位置时的压力角;

7)推程运动角;

8)从动件有无远休止角。

解:

5)从动件的行程IB h

7)推程运动角 8)从动件有无远休止角。

(其他见图示)

δ

8.在图示机构中已知凸轮以

2

ω的角速度顺时针方向转动,试找出图示机构中的全部瞬心,指明哪些是绝对瞬心,哪些是相对瞬心。并用瞬心法求出从动件3的速度(用图及表达式表示)。

先求P

23v v l

P P P 32321223 ==ω

9.图示为一偏置直动滚子从动件盘形凸轮机构。试在图上:

(1)画出并标明基圆与偏距圆;

(2)作出并标明凸轮按ω方向转过60°后,从动件与凸轮廓线接触处的压力角α;

(3)作出并标明滚子从图示位置反转到B处与凸轮接触时,对应的凸轮转角?。

10.在图示直动平底从动件盘形凸轮机构中,请指出:

1)图示位置时凸轮机构的压力角α

2)图示位置从动件的位移

3)图示位置时凸轮的转角

4)图示位置时从动件与凸轮的瞬心

5)凸轮机构的基圆

1)图示位置时凸轮机构的压力角α0

2)图示位置从动件的位移B1B3

3)图示位置时凸轮的转角

4)图示位置时从动件与凸轮的瞬心P0

5)凸轮机构的基圆

11.试在图示凸轮机构中,

(1)画出理论轮廓曲线、基圆与偏距圆;

(2)标出从动件与凸轮从接触点C到接触点D时,该凸轮转过的转角?;(3)标出从动件与凸轮在D点接触的压力角α;

(4)标出在D点接触时的从动件的位移s。

δ

12.在图示对心直动滚子从动件盘形凸轮机构中,凸轮的实际廓线为一圆,圆心在O

=25mm,滚子半径r r 点。半径R=40mm,凸轮绕回转中心A以逆时针方向旋转,L

OA

=10 mm,试求:

(1)凸轮的基圆r0;

(2)从动件的行程;

(3)在图上画出C点压力角α

和D点接触时的位移h D、压力角αD。

c

13.图示摆动从动件盘形凸轮机构中,已知机构尺寸和凸轮转向。当凸轮转过°

90时,从动件摆动多大角度?并标出该位置凸轮机构的压力角。

高中数学线面角与线线角例题、习题-学生

线面角与线线角专练(小练习一)【知识网络】 1、异面直线所成的角:(1)范围:(0,]2π θ∈; (2)求法; 2、直线和平面所成的角:(1)定义:(2)范围:[0,90]o o ;(3)求法; 【典型例题】 例1:(1)在正方体1111ABCD A B C D -中,下列几种说法正确的是 ( ) A 、11AC AD ⊥ B 、11D C AB ⊥ C 、1AC 与DC 成45o 角 D 、11AC 与1B C 成60o 角 (2)在正方体AC 1中,过它的任意两条棱作平面,则能作得与A 1B 成300角的平面的个数为 ( ) A 、2个 B 、4个 C 、6个 D 、8个 (3)正六棱柱ABCDEF -A 1B 1C 1D 1E 1F 1底面边长是1,2则这个棱柱的侧 面对角线E 1D 与BC 1所成的角是 ( ) A .90o B .60o C .45o D .30o (4)在空间四边形ABCD 中,AB ⊥CD ,BC ⊥DA ,那么对角线AC 与BD 的位置关系是 。 (5)点AB 到平面α距离距离分别为12,20,若斜线AB 与α成030的角,则AB 的长等于__ ___. 例2:.如图:已知直三棱柱ABC —A 1B 1C 1,AB =AC ,F 为棱BB 1上一点,BF ∶FB 1=2∶1,BF =BC =2a 。 (I )若D 为BC 的中点,E 为AD 上不同于 A 、D 的任意一点,证明EF ⊥FC 1; (II )试问:若AB =2a ,在线段AD 上的E 点能否使EF 与平面BB 1C 1C 成60°角,为什么?证明你的结论。 例3: 如图, 四棱锥P-ABCD 的底面是AB=2, BC =2的矩形, 侧面PAB 是等边三角形, 且侧面 PAB ⊥底面ABCD. (Ⅰ)证明:BC ⊥侧面PAB; (Ⅱ)证明: 侧面PAD ⊥侧面PAB; (Ⅲ)求侧棱PC 与底面ABCD 所成角的大小; A B C D P

机械设计基础典型试题二

机械设计基础典型试题二 一、选择题(每小题2分总分20分) 1. 机构具有确定运动的条件是原动构件数 ( ) 机构的自由度数。 A.多于 B. 等于 C. 少于 2. 凸轮机构在从动杆运动规律不变情况下,若缩小凸轮基园半径,则压力角 ( ) 。 A. 减小 B. 不变 C. 增大 3. 在铰链四杆机构中,有可能出现死点的机构是 ( ) 机构。 A. 双曲柄 B. 双摇杆 C. 曲柄摇杆 4. 一标准直齿圆柱齿轮传动,如果安装时中心距A>,其传动比i ( ) 。 A. 增大 B. 不变 C. 减小 5. 蜗杆传动效率较低,为了提高其效率,在一定的限度内可以采用较大的 ( ) 。 A. 模数 B. 蜗杆螺旋线升角 C. 蜗杆直径系数 D. 蜗杆头数 6. 当两个被联接件之一太厚,不宜制成通孔,且联接需要经常拆装时,适宜采用 ( ) 联接。 A. 螺栓 B. 螺钉 C. 双头螺柱 7. 带传动工作时产生弹性滑动的主要原因是 ( ) 。 A. 带的预拉力不够 B. 带的紧边和松边拉力不等 C. 带和轮之间的摩擦力不够 8. 有A、B两对齿轮传动,A对齿轮的齿宽系数比B对齿轮大,其它条件相同,则其齿向载荷分布不均 的程度 ( ) 。 A. A对小 B. B对小 C. A、B对相同 9. 凸缘联轴器和弹性圈柱销联轴器的型号是按 ( ) 确定的。

A. 许用应力 B. 许算转矩 C. 许用功率 10. 一根转轴采用一对滚动轴承支承,其承受载荷为径向力和较大的轴向力,并且有冲击、振动较 大。因此宜选择 ( ) 。 A. 深沟球轴承 B. 角接触球轴承 C. 圆锥滚子轴承 二、填空题(每小题 2分) 1. 两构件通过 ( ) 或 ( ) 接触组成的运动副称为高副;通过 ( ) 接触组成的运动副称为低 副。 2. 齿轮在轴上的周向固定,通常是采用 ( ) 联接,其截面尺寸是根据 ( ) 查取标准而确定的. 3. 一对标准斜齿圆柱齿轮正确啮合的条件是 ( ) 。 4. 软齿面的闭式齿轮传动的设计准则是 ( ) 。 5. 链传动的主要失效形式是,设计时从 ( ) 图中选择链条的链号。 6. 带传动工作时,带中的应力有 ( ) 、 ( ) 和 ( ) ,其中最大应力发生在 ( )处。 7. 蜗杆作主动件的蜗杆传动可以具有自锁作用,其含义是 ( ) ,实现自锁的条件是( )。 8. 转轴的设计步骤一般是先按 ( ) 粗略计算 d min ,然后进行 ( ) ,最后选择危险截面按 ( )校核计算。 9. 滑动轴承润滑作用是减少 ( ) ,提高 ( ) ,轴瓦的油槽应该开在 ( ) 载荷的部位. 10. 6313 轴承,其类型是 ( ) 轴承, ( ) 系列,内径 ( ) mm , ( ) 级精度。

凸轮机构习题

一、填空题 [1]___________________________决定了从动杆的运动规律。 [2]凸轮机构中,凸轮基圆半径愈___________,压力角愈___________ ,机构传动性能愈好。 [3]凸轮机构是由___________________、____________________、 ____________________三个基本构件组成的。 [4]凸轮机构中的压力角是指__________________________________________间的夹角。 [5]凸轮机构常用的从动件运动规律有_______________________________, ________________________________________,__________________________________及__________________________________。 [6]以凸轮的理论轮廓的最小向径为半径所做的圆称为凸轮的______________________。 [7]在设计凸轮机构时,凸轮基圆半径取得越_____________,所设计的机构越紧凑,但是压力角_______________使机构的工作情况变坏。 [8]按凸轮的形状凸轮可分为________________________、____________________________、和___________________________三大类。 [9]在凸轮机构的设计中,适当加大凸轮的________________________是避免机构发生运动失真的有效措施。 [10]通常,可用适当增大凸轮________________________的方法来减小最大压力角。 [11]平底垂直于导路的直动推杆盘形凸轮机构,其压力角等于_______________________。 [12]对于尖顶直动从动件凸轮机构,在其余条件不变的情况下,基圆半径越小,机构的传动效率____________________。 [13]在直动从动件盘形凸轮机构的设计中,若基圆半径减小,则推程的压力角____________________。 [14]设计滚子从动件盘形凸轮机构时,滚子中心的轨迹称为凸轮的_____________________廓线;与滚子相包络的凸轮廓线称为_________________廓线。 [15]在凸轮机构的几种基本的从动件运动规律中,________________________运动规律则没有冲击。 [16]从动件作等速运动的凸轮机构中,其位移线图是_________________线。 [17]用作图法绘制直动从动件盘形凸轮廓线时,常采用____________________法。 [18]在凸轮机构的几种基本的从动件运动规律中,_________________________、___________________________运动规律产生柔性冲击。 [19]凸轮机构中,从动件根据其端部结构型式,一般有________________________________、________________________________、____________________________等三种型式。 [20]盘形凸轮的基圆半径是_________________上距凸轮转动中心的最小向径。 [21]移动从动件盘形凸轮机构,当从动件运动规律一定时,欲降低升程的压力角,可采用的措施是___________________________。 [22]在凸轮机构的几种基本的从动件运动规律中,___________________运动规律使凸轮机构产生刚性冲击。 [23]凸轮的基圆半径是从_____________________到__________________的最短距离。 [24]设计滚子推杆盘形凸轮轮廓线时,若发现凸轮轮廓线有变尖现象,则在尺寸参数的改变上应采取的措施是_______________________或___________________________。 二、判断题 [1]凸轮轮廓的形状取决于从动件的运动规律。( ) [2]凸轮机构中从动件选用等速运动规律时,从动件的运动没有冲击。() [3]凸轮机构中从动件作等加速等减速运动规律时,将会产生刚性冲击。() [4]为了保证凸轮机构传动灵活,必须控制压力角,为此规定了压力角的许用值。( )

线面角的计算方法

教师姓名 余永奇 学生姓名 洪 懿 上课时间 2014.11.15 辅导学科 数学 学生年级 高二 教材版本 人教版 课题名称 线面角,二面角的计算方法(文科) 本次学生 课时计划 第(10)课时 共(60)课时 教学目标 线面角的计算方法 教学重点 线面角的计算方法 教学难点 线面角的计算方法 教师活动 学生活动 上次作业完成情况(%) 一.检查作业完成情况,并讲解作业中存在的问题 二.回顾上次课辅导内容 三.知识回顾,整体认识 1、本章知识回顾 (1)空间点、线、面间的位置关系; (2)直线、平面平行的判定及性质; (3)直线、平面垂直的判定及性质。 2、本章知识结构框图 (二)整合知识,发展思维 1、刻画平面的三个公理是立体几何公理体系的基石,是研究空间图形问题,进行逻辑推理的基础。 公理1——判定直线是否在平面内的依据; 公理2——提供确定平面最基本的依据; 公理3——判定两个平面交线位置的依据; 公理4——判定空间直线之间平行的依据。 2、空间问题解决的重要思想方法:化空间问题为平面问题; 3、空间平行、垂直之间的转化与联系: 平面(公理1、公理2、公理3、公理4) 空间直线、平面的位置关系 直线与直线的位置关系 直线与平面的位置关系 平面与平面的位置关系 直线与直线平行 直线与平面平行 平面与平面平行

4、观察和推理是认识世界的两种重要手段,两者相辅相成,缺一不可。 典型例题: 线面夹角的计算 例1(2014浙江高考文科20题)如图,在四棱锥A-BCDE中,平面ABC⊥平面BCDE,∠CDE=∠BED =90°,AB=CD=2, DE=BE=1,AC=2. (Ⅰ)证明:AC⊥平面BCDE; (Ⅱ)求直线AE与平面ABC所成的角的正切值. 例2(2013浙江,文20)如图,在四棱锥P-ABCD中,PA⊥平面ABCD,AB=BC=2,AD=CD=7,PA =3,∠ABC=120°,G为线段PC上的点. (1)证明:BD⊥平面APC; (43 3 ) (2)若G为PC的中点,求DG与平面APC所成的角的正切值; (3)若G满足PC⊥平面BGD,求PG GC 的值.(3/2) 直线与直线垂直直线与平面垂直平面与平面垂直

凸轮机构习题解答

凸轮机构考试复习与练习题 一、单项选择题(从给出的A、B、C、D中选一个答案) 1 与连杆机构相比,凸轮机构最大的缺点是。 A.惯性力难以平衡B.点、线接触,易磨损 C.设计较为复杂D.不能实现间歇运动 2 与其他机构相比,凸轮机构最大的优点是。 A.可实现各种预期的运动规律B.便于润滑 C.制造方便,易获得较高的精度D.从动件的行程可较大 3 盘形凸轮机构的压力角恒等于常数。 A.摆动尖顶推杆B.直动滚子推杆 C.摆动平底推杆D.摆动滚子推杆 4 对于直动推杆盘形凸轮机构来讲,在其他条件相同的情况下,偏置直动推杆与对心直动推杆相比,两者在推程段最大压力角的关系为关系。 A.偏置比对心大B.对心比偏置大 C.一样大D.不一定 5 下述几种运动规律中,既不会产生柔性冲击也不会产生刚性冲击,可用于高速场合。 A.等速运动规律B.摆线运动规律(正弦加速度运动规律) C.等加速等减速运动规律D.简谐运动规律(余弦加速度运动规律) 6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时,可采用措施来解决。 A.增大基圆半径B.改用滚子推杆 C.改变凸轮转向D.改为偏置直动尖顶推杆 7.()从动杆的行程不能太大。 A. 盘形凸轮机构 B. 移动凸轮机构 C. 圆柱凸轮机构 8.()对于较复杂的凸轮轮廓曲线,也能准确地获得所需要的运动规律。 A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆 9.()可使从动杆得到较大的行程。 A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构 10.()的摩擦阻力较小,传力能力大。 A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆 11.()的磨损较小,适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。 A. 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆 12.计算凸轮机构从动杆行程的基础是()。 A 基圆 B. 转角 C 轮廓曲线 13.凸轮轮廓曲线上各点的压力角是()。

凸轮机构习题答案

3-1 什么样的构件叫凸轮什么样的机构是凸轮机构凸轮机构的功用是什么 答:凸轮是一个具有曲线轮廓或凹槽的构件。 凸轮机构一般是由凸轮,从动件和机架三个构件组成的高副机构。凸轮通常作连续等速转动,从动件根据使用要求设计使它获得一定规律的运动,凸轮机构能实现复杂的运动要求,广泛用于各种自动化和半自动化机械装置中。 凸轮机构主要作用是使从动杆按照工作要求完成各种复杂的运动,包括直线运动、摆动、等速运动和不等速运动。 3-2 滚子从动件的滚子半径大小对凸轮工作有什么影响若某一凸轮机构的滚子损坏后,是否可以任取一滚子来代替为什么 答:对于滚子从动件的凸轮机构,滚子半径的大小常常影响到凸轮实际轮廓曲线的形状,设计时要选择合适的滚子半径T r ,否则会出现运动失真的情况。 对于滚子从动件的凸轮机构,如果滚子损坏不能任取一滚子代替。因为如果选取滚子与原有滚子尺寸不同,从动件的运动规律会发生变化;如果希望从动件的运动规律不变,需要选取与原有凸轮相匹配的的滚子,或者修改凸轮,即凸轮在原理论廓线不变的情况下,作其法向等距曲线并使之距离等于新滚子半径得到新的实际轮廓曲线,重新加工凸轮,后者较繁琐,不宜采取。 3-3 凸轮压力角越小越好吗为什么 答:凸轮压力角越小越好。 凸轮机构压力角:推杆在与凸轮的接触点上所受的正压力与推杆上该点的速度方向所夹的锐角。压力角越大,将造成所受的正压力越大,甚至达到无穷大而出现自锁,因而,从减小推力,避免自锁,使机构具有良好的受力状况来看,压力角越小越好。 3-4 为什么平底直动从动件盘形凸轮机构的凸轮轮廓曲线一定要外凸滚子直动从动件盘形凸轮机构的凸轮轮廓曲线却允许内凹,而且内凹段一定不会出现运动失真 答:对于平底直动从动件盘形凸轮机构,只有凸轮廓线外凸,才能保证凸轮轮廓曲线上的所有点都能与从动件平底接触;对于滚子直动从动件盘形凸轮机构,凸轮实际廓线是沿理论廓线,以滚子半径为间距,作其法向等距曲线得到的,当凸轮轮廓曲线内凹时,实际廓线各点的曲率半径为对应理论廓线各点曲率半径与滚子半径之和,因而不管滚子半径多大,实际廓线各点的曲率半径都大于零,所以可以正常运动并且不会出现失真现象。 3-5 何谓凸轮压力角压力角的大小对机构有何影响用作图法求题3-5图中各凸轮由图示位置逆转45°时,凸轮机构的压力角,并标在题3-5图中。 答:从动件所受作用力F 与受力点速度ν间所夹的锐角称为凸轮机构的压力角,用α表示。 αα cos sin F F F F y x == 由上述关系式知,压力角α愈大,有效分力Fy 愈小,有害分力Fx 愈大。当α角大到某一数值时,必将会出现F y

线线角-线面角-二面角的一些题目.

B 1 D 1 A D C 1 B C A 1 线线角与线面角习题 新泰一中 闫辉 一、复习目标 1.理解异面直线所成角的概念,并掌握求异面直线所成角的常用方法. 2.理解直线与平面所成角的概念,并掌握求线面角常用方法. 3.掌握求角的计算题步骤是“一作、二证、三计算”,思想方法是将空间图形转化为平面图形即“降维”的思想方法. 二、课前预习 1.在空间四边形ABCD 中,AD=BC=2, E 、F 分别为AB 、CD 的中点且EF=3,AD 、BC 所成的角为 . 2.如图,在长方体ABCD-A 1B 1C 1D 1中 ,B 1C 和C 1D 与底面所成的角分别为60ο和45ο ,则异面直线B 1C 和C 1D 所成角的余弦值为 ( ) (A). 4 6 (B). 36 (C).62 (D).6 3 3.平面α与直线a 所成的角为 3 π ,则直线a 与平面α内所有直线所成的角的取值范围是 . 4.如图,ABCD 是正方形,PD ⊥平面ABCD,PD=AD,则PA 与BD 所成的角的度数为 (A).30ο (B).45ο (C).60ο (D).90ο 5.有一个三角尺ABC,∠A=30ο, ∠C=90ο ,BC 是贴于桌面上, 当三角尺与桌面成45ο 角时,AB 边与桌面所成角的正弦值 是 . 三、典型例题 例1.(96·全国) 如图,正方形ABCD 所在平面与正方形 ABEF 所在平面成60ο 角,求异面直线AD 与BF 所成角的余弦值. 备课说明:1.求异面直线所成的角常作出所成角的平面图形.作法有: ①平移法:在异面直线的一条上选择“特殊点”,作另一条直线平行线 或利用中位线.②补形法:把空间图形补成熟悉的几何体,其目的在于容 易发现两条异面直线的关系.2.解立几计算题要先作出所求的角,并要 有严格的推理论证过程,还要有合理的步骤. 例2.如图在正方体AC 1中, (1) 求BC 1与平面ACC 1A 1所成的角; (2) 求A 1B 1与平面A 1C 1B 所成的角. 备课说明:求直线与平面所成角的关键是找直线在此平面上的射影,为此必须在这条直线上找一点作平面的垂线. 作垂线的方法常采用:①利用平面垂直的性质找平面的垂线.②点的射影在面内的特殊位置. A C B A D C 1D 1 A 1 B 1C B D B P C D A C B F E

凸轮机构例题

第三章凸轮机构典型例题 例 1 在图示的对心移动滚子从动件盘形凸轮机构中,凸轮的实际廓线为一圆,其圆心在A点,半径R=40mm,凸轮转动方向如图所示,l OA=25mm,滚子半径r t=10mm,试问: (1)凸轮的理论廓线为何种曲线? (2)凸轮的基圆半径r b=? (3)从动件的升距h=?

解:选取适当的比例尺作机构图如图(b)所示 (1)理论廓线η为半径为R+r t =40+10=50mm的圆。 (2)凸轮的基圆半径r b 凸轮理论廓线的最小向径称为凸轮的基圆半径,如图所示线段OC即为理论廓线η的最小向径,也就是凸轮的基圆半径r b。由图(b)可知 r b=l AC-l AO =(R+r t)-l AO=(40+10)-25=25mm (3)从动件的升距h 从动件上升的最大距离h称为从动件的升距,它等于理论廓线η的最大与最小向径之差。因此, h=(l AO+R+r t)-r b=25+40+10-25=50mm 例 2 如图(a)所示为凸轮机构推杆的速度曲线,它由四段直线组成。要求:画出推杆的位移线图和加速度线图;判断那几个位置有冲击存在,是刚性冲击还是柔性冲击;在图示的F位置。凸轮与推杆之间有无惯性力作用,有无冲击存在。 解:由图(a)所示推杆的速度线图可知 在OA段内,因推杆的速度v=0,故此段为推杆的近休止,推杆的位移及加速度均为零,即s=0,a=0,如图(b)(c)所示。

解: 在AD段内,因v>0,故为推杆的推程段。且在AB段内,因速度线图为上升的斜直线,故推杆先等加速上升,位移线图为抛物线运动曲线,而加速度线图为正的水平直线段;在BC线段内,速度线图为水平直线段,故推杆继续等速上升,位移线图为上升的斜直线,而加速度线图为与δ轴重合的线段;在CD 段内,因速度线图为下降的斜直线,故推杆继续等减速上升,位移线图为抛物线运动曲线,而加速度线图为负的水平直线段。做出推杆的推程段的位移及加速度线图,如图(b)(c)所示。 在DE段内,因v<0,故为推杆的回程段,且速度线图为水平线段,推杆作等速下降运动。位移线图为下降的斜直线,而加速度线图为与δ轴重合的线段,且在D和E处其加速度分别为负无穷大和正无穷大,如图(b)(c)所示。 由推杆速度线图(a)和加速度线图(c)可知,在D及E处,有速度突变,且在加速度线图上分别为负无穷大和正无穷大。故在在D及E处有刚性冲击。在加速度线图上A",B",C",处有加速度值的有限值突变,故在这几处凸轮机构有柔性冲击。 在F处有正的加速度值,故有惯性力,但既无速度突变,也无加速度突变,因此,F处无冲击存在。 例3 图示为一移动滚子从动件盘形凸轮机构,滚子中心位于B0点时为该机构的起始位置。试求: (1)滚子与凸轮廓线在B1' 点接触时,所对应的凸轮转角φ1。 (2)当滚子中心位于B2点时,凸轮机构的压力角α2。 解(1)这是灵活运用反转法的一种情况,即已知凸轮廓线,求当从动件与凸轮廓线上从一点到另一点接触时,凸轮转过的角度。

高中数学必修2立体几何专题线面角典型例题求法总结

线面角的求法 1.直接法 :平面的斜线与斜线在平面内的射影所成的角即为直线与平面所成的角。通常是解由斜线段,垂线段,斜线在平面内的射影所组成的直角三角形,垂线段是其中最重要的元素,它可以起到联系各线段的作用。 例1 ( 如图1 )四面体ABCS 中,SA,SB,SC 两两垂直,∠SBA=45°, ∠SBC=60°, M 为 AB 的中点,求(1)BC 与平面SAB 所成的角。(2)SC 与平面ABC 所成的角。 B M H S C A 解:(1) ∵SC ⊥SB,SC ⊥SA, 图1 ∴SC ⊥平面SAB 故 SB 是斜线BC 在平面SAB 上的射影, ∴∠SBC 是直线BC 与平面SAB 所成的角为60°。 (2) 连结SM,CM ,则SM ⊥AB, 又∵SC ⊥AB,∴AB ⊥平面SCM, ∴面ABC ⊥面SCM 过S 作SH ⊥CM 于H, 则SH ⊥平面ABC ∴CH 即为 SC 在面ABC 内的射影。 ∠SCH 为SC 与平面ABC 所成的角。 sin ∠SCH=SH /SC ∴SC 与平面ABC 所成的角的正弦值为√7/7 (“垂线”是相对的,SC 是面 SAB 的垂线,又是面 ABC 的斜线. 作面的垂线常根据面面垂直的性质定理,其思路是:先找出与已知平面垂直的平面,然后一面内找出或作出交线的垂线,则得面的垂线。) 2. 利用公式sin θ=h /ι 其中θ是斜线与平面所成的角, h 是 垂线段的长,ι是斜线段的长,其中求出垂线段的长(即斜线上的点到面的距离)既是关键又是难点,为此可用三棱锥的体积自等来求垂线段的长。 例2 ( 如图2) 长方体ABCD-A 1B 1C 1D 1 , AB=3 ,BC=2, A 1A= 4 ,求AB 与面 AB 1C 1D 所成的角。 A 1 C 1 D 1 H 4 C B 1 23 B A D 解:设点 B 到AB 1C 1D 的距离为h ,∵V B ﹣AB 1C 1 =V A ﹣BB 1C 1 ∴1/3 S △AB 1C 1 ·h= 1/3 S △BB 1C 1 ·AB,易得h=12/5 ,

(完整版):平面直角坐标系经典例题解析

【平面直角坐标系重点考点例析】 考点一:平面直角坐标系中点的特征 例1 在平面直角坐标系中,点P(m,m-2)在第一象限内,则m的取值范围是.思路分析:根据第一象限的点的坐标,横坐标为正,纵坐标为正,可得出m的范围. 解:由第一象限点的坐标的特点可得: 20 m m > ? ? -> ? , 解得:m>2. 故答案为:m>2. 点评:此题考查了点的坐标的知识,属于基础题,解答本题的关键是掌握第一象限的点的坐标,横坐标为正,纵坐标为正. 例1 如果m是任意实数,则点P(m-4,m+1)一定不在() A.第一象限B.第二象限C.第三象限D.第四象限 思路分析:求出点P的纵坐标一定大于横坐标,然后根据各象限的点的坐标特征解答.解:∵(m+1)-(m-4)=m+1-m+4=5, ∴点P的纵坐标一定大于横坐标, ∵第四象限的点的横坐标是正数,纵坐标是负数, ∴第四象限的点的横坐标一定大于纵坐标, ∴点P一定不在第四象限. 故选D. 点评:本题考查了点的坐标,记住各象限内点的坐标的符号是解决的关键,四个象限的符号特点分别是:第一象限(+,+);第二象限(-,+);第三象限(-,-);第四象限(+,-).例2 如图,矩形BCDE的各边分别平行于x轴或y轴,物体甲和物体乙分别由点A(2,0)同时出发,沿矩形BCDE的边作环绕运动,物体甲按逆时针方向以1个单位/秒匀速运动,物体乙按顺时针方向以2个单位/秒匀速运动,则两个物体运动后的第2012次相遇地点的坐标是() A.(2,0)B.(﹣1,1)C.(﹣2,1)D.(﹣1,﹣1) 分析:利用行程问题中的相遇问题,由于矩形的边长为4和2,物体乙是物体甲的速度的2倍,求得每一次相遇的地点,找出规律即可解答. 解答:解:矩形的边长为4和2,因为物体乙是物体甲的速度的2倍,时间相同,物体甲与物体乙的路程比为1:2,由题意知: ①第一次相遇物体甲与物体乙行的路程和为12×1,物体甲行的路程为12×=4,物体乙行的路程为12×=8,在BC边相遇;

凸轮习题答案

一、填空 1.凸轮机构主要是由_凸轮_、_从动件_和固定机架三个基本构件所组成。 2.按凸轮的外形,凸轮机构主要分为_盘形__凸轮和_柱体_凸轮两种基本类型。 3.从动杆与凸轮轮廓的接触形式有_尖顶_、_滚子_和平底三种。 4.以凸轮最小半径r0所作的圆称之为基圆,r0称为凸轮的基圆半径 7.凸轮机构从动杆等速运动的位移为一条__斜直线__线。 10、在凸轮机构一个运动循环中,从动件重复升、停、降、停的过程。 11、在等速度运动图中,位移和转角成正比关系,其图线为一条直线。 12、从动件的上升或下降运动速度v为常数时的运动规律,称为匀速运动规律。 13、凸轮机构在远休行程中,凸轮所对应的转角称之为远休角用字母表示。 14、平底式从动杆与凸轮的接触面较大,易于形成油膜,所以润滑较好,摩擦较小,常用于没有凹形曲线的凸轮上作高速传动 二、选择 10.凸轮机构的移动式从动杆能实现_c______。 a 匀速、平稳的直线运动 b 简偕直线运动c各种复杂形式的直线运动 11.凸轮与从动件接触处的运动副属于__a_____。 a 高副 b 转动副 c 移动副 12. 要使常用凸轮机构正常工作,必须以凸轮__c_____。 a 作从动件并匀速转动 b 作主动件并变速转动 c 作主动件并匀速转动 13.在要求__a_____的凸轮机构中,宜使用滚子式从动件。 a 传力较大 b 传动准确、灵敏 c 转速较高 凸轮机构从动件作等速规律运动时会产生__a__冲击。 A. 刚性 B. 柔性 C. 刚性和柔性 14、__a__对于较复杂轮廓曲线的凸轮,也能准确地获得所需的运动规律。

A. 尖顶式从动件 B. 滚子式从动件 C. 平底式从动件 三、判断 1.凸轮机构广泛用于自动化机械中。( 对) 2.圆柱凸轮机构中,凸轮与从动杆在同一平面或相互平行的平面内运动。( 错) 3.平底从动杆不能用于具有内凹槽曲线的凸轮。(对) 4.凸轮机构从动件的运动规律是可按要求任意拟订的。(对)5.凸轮在机构中经常是主动件。( 对 ) 7.从动件的运动规律就是凸轮机构的工作目的。( 对 ) 8.凸轮机构也能很好的完成从动件的间歇运动。( 对 ) 四,已知基圆半径为20mm的盘形凸轮,逆时针转90。时,通过凸轮轴心的滚子直径为8mm的滚子从动杆等速上升30mm,停歇180。后,凸轮继续转动,转过90。,从动件又等速下降30mm,试画出从动件的位移运动曲线。

考研机械凸轮典型计算例题

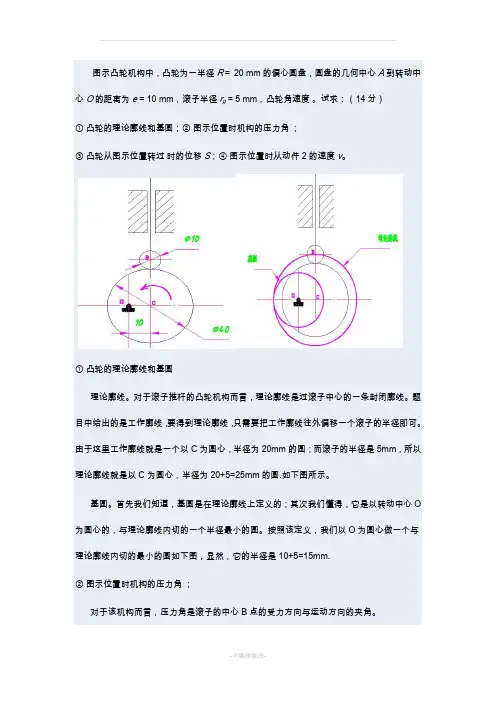

图示凸轮机构中,凸轮为一半径R= 20 mm的偏心圆盘,圆盘的几何中心A到转动中心O的距离为e = 10 mm,滚子半径r g = 5 mm,凸轮角速度。试求:(14分) ①凸轮的理论廓线和基圆;②图示位置时机构的压力角; ③凸轮从图示位置转过时的位移S;④图示位置时从动件2的速度v。 ①凸轮的理论廓线和基圆 理论廓线。对于滚子推杆的凸轮机构而言,理论廓线是过滚子中心的一条封闭廓线。题目中给出的是工作廓线,要得到理论廓线,只需要把工作廓线往外偏移一个滚子的半径即可。由于这里工作廓线就是一个以C为圆心,半径为20mm的圆;而滚子的半径是5mm,所以理论廓线就是以C为圆心,半径为20+5=25mm的圆.如下图所示。 基圆。首先我们知道,基圆是在理论廓线上定义的;其次我们懂得,它是以转动中心O 为圆心的,与理论廓线内切的一个半径最小的圆。按照该定义,我们以O为圆心做一个与理论廓线内切的最小的圆如下图,显然,它的半径是10+5=15mm. ②图示位置时机构的压力角; 对于该机构而言,压力角是滚子的中心B点的受力方向与运动方向的夹角。 B点的速度方向。由于B点是推杆与滚子的连接点,所以它也就是推杆上的B点。由于推杆在上下平移,推杆上任何一点的轨迹都是沿着推杆的直线,所以任何一点的速度方向都是推杆直线的方向,因此推杆上的B点速度方向也在该直线上。 B点的受力方向。推杆上的B点与理论廓线接触,在忽略摩擦的前提下,其受力方向其实就是理论力学中的光滑接触面中的反力方向。光滑接触面的反力是公法线方向。由于推杆的B点是尖点,无所谓法线,所以公法线方向就是理论廓线在该点的法线方向。而理论廓线是一个圆,圆上任何一点的法线方向都是从从该点指向圆心的。所以BC的方向就是公法线方向。 显然,速度方向与力的方向重合,所以压力角是0度。这是我们最希望的压力角。压力角越小,则凸轮机构的传力性能越好。
