《平法钢筋识图算量基础教程》思考练习题答案

《平法钢筋识图算量基础教程》思考与练习题答案

第三章第一节思考与练习题参考答案

1、绘制图3-1-18的BJ J1在X或Y方向的剖面图，并标注各部位形状尺寸。

图3-1-18 BJ J1

3、在图3-1-19中填写集中标注空格内的数据。

400 700 300 200 600

图3-1-19 BJ P2练习

第三章第二节思考与练习参考答案

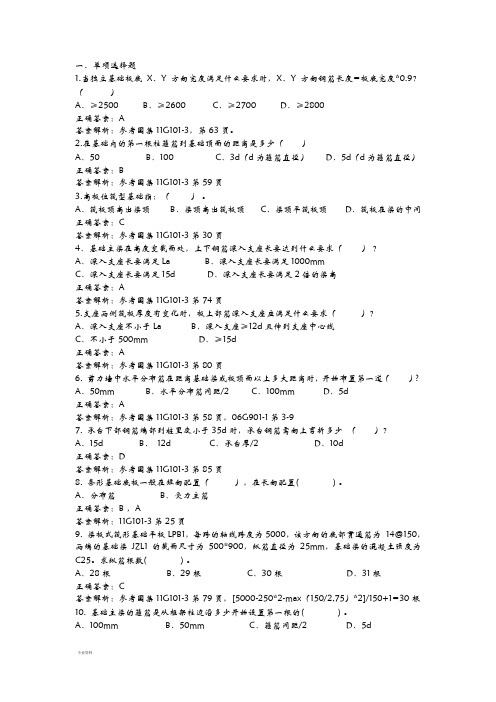

1、独立基础底部钢筋的起步距离是__min(s,/2,75)_______

2、当独立基础底板长度__≥2500mm__时，除外侧钢筋外，底板配筋长度可缩减10%。

3、计算图3-2-11所示DJ J1的X向钢筋的长度和根数(列出计算公式)

图3-2-11 练习

X向钢筋长度=x-2c (c是指砼保护层)

X向钢筋根数=(y-2*min(200/2,75))/200+1

第三章第三节思考与练习参考答案

1、计算图3-3-16中DJ P5基础底板顶部钢筋的长度和根数。

图3-3-16 DJ P5平法施工图

独基顶部受力筋长度=1000+2la

独基顶部受力筋根数=(200+400+200-2*min(120/2,75))/120+1

独基顶部分布筋长度=200+400+200-2*40(两端减砼保护层)

独基顶部分布筋根数=(1000+2la-2*min(200/2,75))/200+1(在受力筋长度范围内布置)

第四章第一节思考与练习参考答案

1、J L04(5B)的含义是____基梁04，5跨，两端外伸_______

2、在图4-1-25中填空：

250*20

图4-1-25

3、在图4-1-26中填空：

14

图4-1-26

4、在图4-1-27中填空：

架立筋

图4-1-27

5、在图4-1-28中填空：

梁端底底部非贯通筋

图4-1-28

6、图4-1-19所示的条形基础的代号是：___TJB P___

图4-1-29

第四章第二节思考与练习参考答案

1、在图4-2-2中填空，基础梁底部贯通筋端部弯折长度

15d

图4-2-2 练习一

2、在图4-2-3中填空，基础梁等截在外伸，底部贯通纵筋端部弯折长度

12d

图4-2-3 练习二

3、在图4-2-4中填空，基础梁底部非贯通纵筋的延伸长度

边跨净跨值

图4-2-4 练习三

4、在图4-2-5中填空，基础梁顶部贯通筋端部弯折长度

15d

图4-2-5 练习四

5、在图4-2-6中填空，基础梁顶部第二排钢筋锚长

la

图4-2-6 练习五

6、在图4-2-7中填空，节点内箍筋规格

按梁端箍筋设

置

图4-2-7 练习六

7、在图4-2-8中填空，基础底板转角位置，分布筋长度

150

图4-2-8 练习七

8、在图4-2-9中填空

b/4

图4-2-9 练习八

9、在图4-2-10中填空

0.1*条基

宽

图4-2-10 练习九

第四章第三节思考与练习参考答案

条基效果图：

A轴条基钢筋计算：

受力筋长度=1000-2*40

受力筋根数

=(3300*2+4200*2+500+600-2*min(160/2,75))/160+1=101

分布筋长度=3300*2+4200*2-500-600+2*(min(160/2,75)+150)+2*6.25*8=144

50(另需搭接一次)

第五章第一节思考与练习参考答案

1、填写表5-1-19中构件代号的构件名称

2、绘制图5-1-20的JZL01(3)的1-1剖面图，标注各部位截面尺寸

图5-1-20 练习二

3、填写图5-1-21中红色线框所指的配筋信息的含义

腹板高的一侧6根侧部构

图5-1-21 练习三

4、填写图5-1-22中的尺寸数据

ln/3+支座宽/2

图5-1-22 练习四

5、在图5-1-23中，用阴影线绘制现JPB01所指的板区的范围

图5-1-23

第五章第二节思考与练习参考答案

1、在图5-2-4中填空，基础主梁底部贯通筋外伸端弯折长度

12d

图5-2-1 练习一

2、阅读图5-2-2，在图5-2-3中填空

图5-2-2 练习二(1)

ln/

图5-2-3 练习二(2)

3、在图5-2-4中填空

la

图5-2-4 练习三

第五章第三节思考与练习参考答案

1、计算图5-3-4平板式筏基平板BPB 的钢筋

图5-3-4 练习一

X 向底、顶筋长度=(31600-40-40)+12*20+12*20，钢筋接头另计 X 向底、顶筋根数=(16600-2*(min(200/2,75)))/200+1=84 Y 向底、顶筋长度=(16600-40-40)+12*20+12*20，钢筋接头另计 Y 向底、顶筋根数=(31600-2*(min(200/2,75)))/200+1=159

第六章第一节思考与练习参考答案

1、填写表6-1-13中构件代号的构件名称

2、描述图6-1-18中，箍筋标注的含义

图6-1-18 练习二 3、描述图6-1-19中，箍筋标注的含义

图6-1-19 练习三

4、描述图6-1-20所示钢筋的含义

箍筋直径8，加密区间距100，

箍筋直径8，两端各5根间距2根14的架立

图6-1-20 练习四

5、描述图6-1-21所示钢筋的含义

2根14的侧部受扭钢

图6-1-21

6、描述图6-1-22所示钢筋的含义

4根下部通长筋，其中2根不伸

图6-1-22

7、绘制图6-1-23中2、3支座的支座负筋的钢筋示意图

图6-1-23

8、描述图6-1-24中所示钢筋的含义

第1跨上部4根钢筋

图6-1-24

1、在表6-2-39中为正确的计算公式划对勾

表6-2-39 练习一

2、列出图6-2-6中上部通长筋的长度计算公式_7000+5000+6000-2*300+2*(600-20+15*20)____________________ ____

图6-2-2 练习二

3、列出图6-2-3中各跨下部钢筋的长度计算公式

图6-2-3 练习三

第1跨下部筋长度=7000-2*300+(600-20+15d)+laE

第2跨下部筋长度=5000-2*300+2*laE

第1跨下部筋长度=6000-2*300+(600-20+15d)+laE

4、列出图6-2-4中第1跨左端支座负筋的长计算公式

图5-2-8 练习四

第1跨左支座上部负筋长度(上排)=(7000-2*300)/3+(600-20+15d) 第1跨左支座上部负筋长度(下排)=(7000-2*300)/4+(600-20+15d)

各练习题laE=34d

1、计算图6-3-4中KL2(3)的钢筋工程量

图6-3-4 练习一

上通筋长=(15400+600-20+600-20)+15*25+15*25，接头另计

下通筋长=(15400+600-20+600-20)+15*25+15*25，接头另计

第1跨左支座负筋(下排)长=(600-20+6400/4)+15*25

第1跨右支座负筋(下排)长=(3600+6400/4+5400/4)

第3跨右支座负筋(下排)长=(600-20+5400/4)+15*25

外箍筋长度=2*((300-2*40)+(600-2*40))+2*11.9d(外皮长)

内箍筋长度=((300-2*40-2*8-25)/3+25+2*8)*2+2*(600-2*40)+2*11.9d(外皮长)

第1箍筋箍筋根数：

左加密区根数=(1200-50)/100+1

右加密区根数=(1200-50)/100+1

中间非加密区根数=(6400-2*1200)/200-1

第2跨箍筋根数=2400/100+1

第3箍筋箍筋根数：

左加密区根数=(1200-50)/100+1

右加密区根数=(1200-50)/100+1

中间非加密区根数=(5400-2*1200)/200-1

2、计算图6-3-5中KL3(3)的钢筋工程量

图6-3-5 练习一

Δh/(hc-50)<1/6，高差处，钢筋不用断开

上部通长筋长=7000+5000+6000-2*300+2*(600-20+15*25)

下部通长筋长=7000+5000+6000-2*300+2*(600-20+15*20)

第1跨左支座负筋长=6400/3+600-20+15*25

第1跨右支座负筋长=6400/3*2+600

第2跨右支座负筋长=5400/3*2+600

第3跨左支座负筋长=5400/3+600-20+15*25

箍筋长度及根数计算方法，参考练习1

3、计算图6-3-6中KL5(3)的钢筋工程量

图6-3-6 练习一

上部通长筋长=4000*2+300-20+15*25+2500-20+12*25 下部通长筋长=4000*2+2*300-2*20+2*15*20

悬挑段下部筋长=2500-20-300+15*16

箍筋长度及根数计算方法，参考练习1

1、填写表7-1-8中构件代号的构件名称

2、见图7-1-7，绘制KZ1在第3层和第8层的断面图，并绘制第5-6层位置的剖面图

图7-1-7 练习二

第3层断面：

第8层断面：

设第5层顶梁高600，则Δ/hb=50/600<1/6，钢筋不用断开

1、在图7-2-5中填空，框架柱插筋在基础内长度

laE(l

图7-2-5 练习一

2、在图7-2-6中填空，地下室框架柱纵筋的非连接区

hn/

max(hn/6,hc,

max(hn/6,hc,

图7-2-6 练习二

3、绘制出图7-2-7中KZ1在二层中的上边和下边最中间那根纵筋的构造示意图

图7-2-7 练习三

4、根据图7-2-8中KZ1的相关条件，计算其纵筋伸入顶层梁内的长度

图7-2-8 练习四

按中柱计算，laE=34d=34*20=680，可直锚，柱纵筋伸入梁内长度=800-20

5、根据表7-2-22所示的条件，计算框架柱的h n =_____________? 图7-2-22 练习五

首

层

hn=4470+970-700

第七章第三节思考与练习参考答案

1、计算表7-3-5中KZ1的钢筋

图7-3-5 练习一

设：laE=34d，嵌固部位在基础顶面，柱顶按柱包梁计算，柱纵筋采用焊接

基础插筋底部弯折15d

1层纵筋长=4470+970+800-40+15d+max(3500,600,500) (本例按柱插筋在基础顶面不断开，直接伸至首层顶。本例计算时，未考虑钢筋错开连接)

2层纵筋长=4200-max(3500,600,500)+max(2900,600,500)

3层纵筋长=3600-max(2900,600,500)+max(2900,600,500)

4层外侧纵筋长=3600-700+1.5laE (按柱包梁计算)

4层内侧纵筋长=3600-20+12d

箍筋长计算，参照第6章梁构件，此处不再重复

首层箍筋根数：

下部加密区根数=((4470+970-700)/3)/100+1

上部加密区根数=(max((4470+970-700)/6,600,500)+700)/100+1

中间非加密区根数

(4470+970-(4470+970)/3)-(max((4470+970-700)/6,600, 500)+700))/200-1

2层箍筋根数：

下部加密区根数=(max((4200-700)/6,600,500))/100+1

上部加密区根数=(max((4200-700)/6,600,500)+700)/100+1

中间非加密区根数=(4200-2*max((4200-700)/6,600,500)-700)/200-1

3、4层箍筋根数：

下部加密区根数=(max((3600-700)/6,600,500))/100+1

上部加密区根数=(max((3600-700)/6,600,500)+700)/100+1

中间非加密区根数=(3600-2*max((3600-700)/6,600,500)-700)/200-1

2、计算表7-3-6中KZ2的钢筋

图7-3-6 练习二

设：laE=34d，嵌固部位在基础顶面，柱顶按柱包梁计算，柱纵筋采用焊接

基础插筋底部弯折15d
