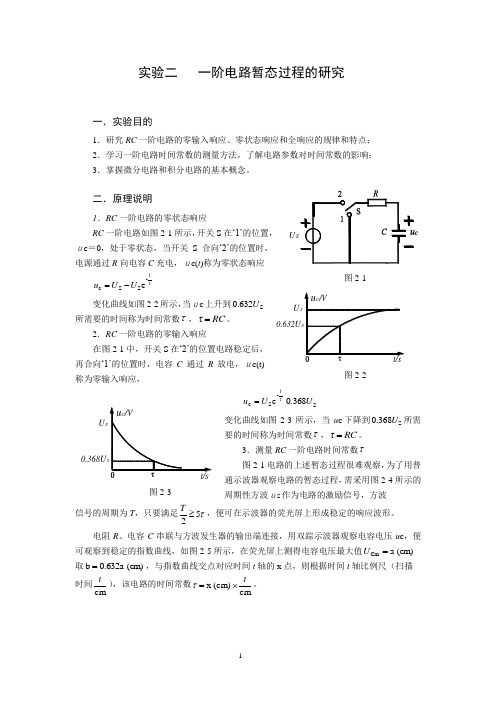

电路基础-实验3 动态电路暂态过程(仿真实验)
图9-1 一阶RC 电路 实验三 一阶动态电路暂态过程的研究 [实验目的] （1）研究一阶RC 电路的零输入响应、零状态响应和全响应的变化规律和特点。 （2）研究一阶电路在阶跃激励和方波激励情况下，响应的基本规律和特点。测定一阶电路的时间常数t ，了解电路参数对时间常数的影响。 （3）掌握积分电路和微分电路的基本概念。 （4）学习用示波器观察和分析电路的响应。 [实验原理与说明] （1电路，为一阶电路。图9-1所示为一阶RC 电路。首先将开关S 置于1使电路处于零状 态。在t=0时刻由1扳向2，电路对激励U s 的响应为零状态响应，有 RC t s s c e U U t u --=)( 这一暂态过程为电容充电的过程，充电曲线如图12-2（a ）所示。电路的零状态响应与激励成正比。 若开头S 首先置于2使电路处于稳定 状态，在t=0时刻由2扳向1，电路为零输 入响应，有 RC t s c e U t u -=)( 这一暂态过程为电容放电过程，放电曲线如图9-2(b)所示。电路的零输入响应与初始状态成正比。 动态电路的零状态响应与零输入响应之和称为全响应。全响应与激励不存在简单的线性关系。 （a ）充电曲线 (b)放电曲线 图9-2 一阶RC 电路的电容电压的充放电曲线及时间常数 （2）动态电路在换路以后，一般经过一段时间的暂态过程后便达到稳态。由于这一过程不是重复的，所以不易用普通示波器来观察其动态过程。可由方波激励实现一阶RC 电路重复出现的充放电过程。其中方波激励的半周期T/2与时间常数τ(=RC)之比保持在5:1左右的关系，可使电容每次充、放电的暂态过程基本结束，再开始新一次的充、放电暂态过程（图9-3）。其中充电曲线对应图9-1所示电路的零状态响应，放电曲线对应该电路的零输入响应。
第六章一阶电路暂态分析
第六章一阶电路暂态分析 一、教学基本要求 1、掌握动态电路的特点、电路初始值的求法、零输入响应、零状态响应、 全响应、阶跃响应、冲激响应的概念和物理意义。 2、会计算和分析一阶动态电路，包括三种方法：⑴全响应＝零状态响应＋ 零输入响应；⑵全响应＝暂态响应＋稳态响应；⑶“三要素”法。 二、教学重点与难点 1. 教学重点：(1). 动态电路方程的建立和动态电路初始值的确定； (2). 一阶电路时间常数的概念； (3). 一阶电路的零输入响应和零状态响应； (4). 求解一阶电路的三要素方法； (5). 自由分量和强制分量、暂态分量和稳态分量的概念； 2．教学难点: (1). 应用基尔霍夫定律和电感、电容的元件特性建立动态电 路方程。 (2).电路初始条件的概念和确定方法。 三、本章与其它章节的联系： 本章讨论的仍是线性电路，因此前面讨论的线性电路的分析方法和定理全部可以用于本章的分析中。第9章讨论的线性电路的正弦稳态响应就是动态电路在正弦激励下的稳态分量的求解。 四、学时安排总学时：6
五、教学内容
§6.1 动态电路的方程及其初始条件 1.动态电路 含有动态元件电容和电感的电路称动态电路。由于动态元件是储能元件，其VCR 是对时间变量t 的微分和积分关系，因此动态电路的特点是：当电路状态发生改变时（换路）需要经历一个变化过程才能达到新的稳定状态。这个变化过程称为电路的过渡过程。 下面看一下电阻电路、电容电路和电感电路在换路时的表现。 1）电阻电路 图6.1 （a）（b） 图6.1（a）所示的电阻电路在t =0 时合上开关，电路中的参数发生了变化。电流i 随时间的变化情况如图6.1（b）所示，显然电流从t＜0时的稳定状态直接进入t＞0 后的稳定状态。说明纯电阻电路在换路时没有过渡期。 2）电容电路 图6.2 （a）（b）
4.5 一阶RC电路的暂态过程分析
4.5 一阶RC 电路的暂态过程分析 一、实验目的 1．学习用示波器观察和分析RC 电路的响应。 2．了解一阶RC 电路时间常数对过渡过程的影响，掌握用示波器测量时间常数。 3．进一步了解一阶微分电路、积分电路和耦合电路的特性。 二、实验原理 1．一阶RC 电路的全响应=零状态响应+零输入响应。当一阶RC 电路的输入为方波信号时，一阶RC 电路的响应可视为零状态响应和零输入响应的多次重复过程。在方波作用期间，电路的响应为零输入响应，即为电容的充电过程；在方波不作用期间，电路的响应为零输入响应，即为电容的放电过程。方波如图4.5.1所示。 图 4.5.1 方波电压波形 图 4.5.4 测常数和积分电路接线 2．微分电路 如图4.5.2所示电路，将RC 串联电路的电阻电压作为输出U 0，且满足τ ‹‹ t w 的条件，则该电路就构成了微分电路。此时，输出电压U 0近似地与输入电压U i 呈微分关系。dt du RC U i O
图 4.5.2 微分电路和耦合电路接线 图 4.5.3 微分电路波形 微分电路的输出波形为正负相同的尖脉冲。其输入、输出电压波形的对应关系如图4.5.3所示。在数字电路中，经常用微分来将矩形脉冲波形变换成尖脉冲作为触发信号。 3．积分电路 积分电路与微分电路的区别是：积分电路取RC 串联电路的电容电压作为输出U 0，如图4.5.4所不电路，且时间常数满τ ››t w 。此时只要取τ＝RC ››t w ，则输出电压U 0近似地与输入电压U i 成积分关系，即⎰≈t i O d u RC U 1 积分电路的输出波形为锯齿波。当电路处于稳态时，其波形对应关系如图3.5.5所示。注意：U i 的幅度值很小，实验中观察该波形时要调小示波器Y 轴档位。 图 4.5.5 积分电路波形 图 4.5.6 耦合电路波形 4．耦合电路 RC 微分电路只有在满足时间常数τ＝RC ‹‹ t w 的条件下，才能在输出端获得尖脉冲。如果时间常数τ＝RC ››t w ，则输出波形已不再是尖脉冲，而是非常接近输出电压U i 的波形，这就是RC 耦合电路，而不再是微分电路。这里电容C 称为
一阶RC电路的暂态过程
一阶RC电路的暂态过程 当电路通电或断电瞬间，电路中发生的暂态过程可以通过微分方程来 描述。 首先，假设电路中的电压为V(t)，电流为I(t)，电阻为R，电容为C。根据欧姆定律和基尔霍夫定律，得到如下微分方程： RC·dV(t)/dt + V(t) = E(t) 其中，E(t)为电路中的输入电压，RC为电阻和电容的乘积。 接下来，我们可以通过求解这个微分方程来研究暂态过程。 1.电路通电瞬间，假设此时电容器的电压为Vc(0)。当t=0时，有 V(0)=Vc(0)和I(0)=0。根据微分方程，可以得到： RC·dV(t)/dt + V(t) = E(t) 将上述初始条件代入，可以解得： V(t)=(E(t)/R)·(1-e^(-t/(RC)))+Vc(0)·e^(-t/(RC)) 其中，e为自然对数的底数。这是电路通电瞬间的电压的表达式。 2. 电路断电瞬间，假设此时电容器的电压为Vc(inf)。当t趋近于 无穷大时，有lim(t→∞) V(t) = Vc(inf)。根据微分方程，可以得到：lim(t→∞) V(t) = lim(t→∞) (E(t)/R)·(1 - e^(-t/(RC))) + Vc(0)·e^(-t/(RC)) 令上式等于Vc(inf)，可以解得： Vc(inf) = lim(t→∞) (E(t)/R) + Vc(0)·e^(-t/(RC))
其中，Vc(inf)为电路断电瞬间的电压。 从上述两个方程可以看出，电路的暂态过程是由初始条件和输入电压 共同决定的。 在电路通电瞬间，电容器需要一段时间来充电，直到电压稳定。初始 条件Vc(0)和输入电压E(t)在瞬间电压上的作用非常重要。当时间趋近于 无穷大时，电压将收敛到输入电压的稳定值。 在电路断电瞬间，电容器需要一段时间来放电，直到电压稳定。初始 条件Vc(0)和输入电压E(t)在瞬间电压上的作用非常重要。当时间趋近于 无穷大时，电压将收敛到初始条件电压的稳定值。 通过求解这个微分方程，我们可以研究电路中的电压和电流随时间的 变化。这对于理解电路的响应特性以及设计和分析电路非常重要。同时， 了解电路中的暂态过程也有助于我们更好地理解和应用电路原理和定律。 总之，一阶RC电路的暂态过程是由初始条件和输入电压共同决定的。通电瞬间和断电瞬间对电路中的电压和电流产生影响，电压和电流随时间 逐渐稳定。通过求解微分方程，可以得到电路暂态过程的解析表达式，这 对于理解和应用电路非常重要。
一阶rc电路暂态过程的研究
一阶rc电路暂态过程的研究 一阶RC电路暂态过程的研究 一阶RC电路是一种基本的电路模型，它由一个电阻R 和一个电容C组成。在直流情况下，电容器会被充电或放电到最终电位差，等效于一条电阻。而在交流情况下，电容器因其特殊的电学性质，能够起到滤波、耦合等作用，广泛应用于各种电子设备中。在实际应用中，一阶RC电路的暂态过程十分重要，例如电源起动、电源故障、仿真分析等等。本文将对一阶RC电路暂态过程进行研究，探讨其特点、计算方法以及实际应用。 一、一阶RC电路暂态过程的特点 在一阶RC电路中，电容器内部储存着电荷，而电阻则控制了电荷的流动，二者互相影响而形成电压和电流的变化过程。当电路初始状态为开路时，电容器内部不存在电荷，电阻两端的电压为零。当电路闭合后，电源电压开始对电容器充电，此时电流为峰值，电阻两端的电压达到最大值。随后，电容器内部储存的电荷越来越多，电容器的电压也越来越高，电流逐渐减小。当电容器充电到与电源电压相等时，电流降至零，电容器的充电过程结束，形成恒定电流。整个过程称为充电过程。当电路初始状态为闭路，电容器内部有一定的储存电荷，使电容器的电压达到最大值。当电路开路时，电容器内部的电荷通过电阻放
电，电容器的电压随着电荷的减少而降低。放电过程结束时，电容器内的电荷完全耗尽，电阻两端的电压降至零，形成恒定电流。整个过程称为放电过程。充电和放电过程的特点如下： （1）充电过程：电压从0开始，逐渐升高，最终趋近于电源电压，电流从最大值逐渐减小，最终变为零。 （2）放电过程：电压从最大值开始，逐渐降低，最终趋近于零，电流从零开始，逐渐增大，最终达到峰值。 （3）充电和放电过程的时间恒定，反应电路性质的物理量是RC时间常数τ，其定义为电容器充电或放电到63.2%电源电压或最大电压所需时间。在等效电路模型中，τ=RC。 二、一阶RC电路暂态过程的计算方法 根据充电和放电过程的特点以及RC电路的物理模型，可以得到计算一阶RC电路暂态过程的基本公式。以充电过程为例，可以得到充电过程中电压和电流的表达式：其中，V0为电容起始电压，V是电容充电后的电压，I 是电阻两端的电流，R是电阻的电阻值，C是电容器的电容值，t为时间，τ为RC时间常数。 电容充电的过程中，t从0开始，逐渐增加，最终趋近于正无穷。当t为正无穷时，电容的充电过程结束，电压趋近于电源电压，电流趋近于零，形成稳定状态。放电
一阶电路的暂态响应实验报告
一阶电路的暂态响应实验报告实验报告 一阶电路的暂态响应 实验目的： 探究一阶电路的暂态响应规律并利用实验验证理论计算值和实测值之间的差异。 实验原理： 一阶电路是指由一个电感或一个电容和一个电阻构成的电路。当电路切换时，电路内部将产生暂态响应，也就是电压和电流的变化规律，它包括两个过程：充电过程和放电过程。 在充电过程中，由于电容器初始没有带电，系统电压增加，电容器内部电压随时间增加，直至稳定。
在放电过程中，电容器带电后，关闭电源，电容器以及外部电阻组成RL串联回路，放电电流呈指数衰减趋势。 实验装置： 电源、电阻箱、电容器、万用表、示波器、开关。 实验流程： 1.将电路接好，包括电源、电阻、电容和万用表。 2.打开电路开关，用示波器测量电容器的电压随时间的变化。 3.改变电阻箱的电阻，逐一测量不同电阻下的电容器的电压随时间的变化。 实验数据：
通过测量得出不同电阻下电容器电压随时间的变化情况如下表 所示： 时间（ms） 0.1 0.2 0.3 0.4 0.5 电阻1（Ω） 0.04 0.08 0.11 0.15 0.18 电阻2（Ω） 0.04 0.07 0.10 0.14 0.17 电阻3（Ω） 0.04 0.07 0.10 0.14 0.17 实验结果： 根据实验数据可以得到，电容器电压随时间的变化呈指数衰减 关系。同时，当电阻减小时，电路充电时间变短，当电阻增加时，电路充电时间变长。经过实验计算，理论计算值和实测值之间存 在一定差异，但差异不大。 结论：
通过本次实验，我们可以探究一阶电路的暂态响应规律，并利用实验验证理论计算值和实测值之间存在的差异。同时，通过实验得出电容器电压随时间的变化呈指数衰减关系，并且当电路中电阻减小时，电路充电时间变短，反之，电路充电时间变长。 参考文献： 1.《电子电路》 2.《电子实验教程》
一阶电路暂态过程的研究
一阶电路暂态过程的研究 一阶电路是指只包含一个电感元件或一个电容元件的电路，其暂态过 程是指在电路中加入脉冲信号或初始条件不为0时，电路中电流和电压的 变化过程。 一阶电路的暂态过程可以分为两种情况来研究，即RL电路和RC电路。 首先来研究RL电路，即电路中只包含一个电感元件和一个电阻元件。 当电路中加入电压源或初始条件不为0时，电感元件的电流会根据欧 姆定律开始变化。根据基尔霍夫电压定律，在电感元件的两端，有以下方程： L(di/dt) + Ri = V 其中，L是电感元件的感应系数（亨利），i是电感元件的电流，t 是时间，R是电阻元件的阻值，V是加入电路的电压信号。 这是一个常微分方程，可以通过分离变量的方法求解。将方程移项， 并将R和L带入方程中，得到： di/(R+Ldi/dt) = V/Ldt 对方程两边同时积分，得到： ∫di/(R+Ldi/dt) = ∫V/Ldt 此时，方程左边可以通过分部积分和换元法来求解，右边则可以通过 积分的方法进行求解。最终，可以得到电感元件的电流i的表达式。 接下来来研究RC电路，即电路中只包含一个电容元件和一个电阻元件。
当电路中加入电压源或初始条件不为0时，电容元件的电压会根据欧姆定律开始变化。根据基尔霍夫电流定律，在电容元件的两端，有以下方程： RC(di/dt) + i = V 其中，C是电容元件的电容量（法拉），i是电容元件的电流，t是时间，R是电阻元件的阻值，V是加入电路的电压信号。 同样地，也可以通过分离变量的方法来求解这个常微分方程。将方程移项，并将R和C带入方程中，得到： di/(RCdi/dt + i) = Vdt 对方程两边同时积分，得到： ∫di/(RCdi/dt + i) = ∫Vdt 此时，方程左边可以通过分式分解的方法来求解，右边则可以直接积分。最终，可以得到电容元件的电流i的表达式。 总结起来，一阶电路暂态过程的研究主要是通过求解常微分方程来得到电路中电流和电压的变化规律。具体的求解方法可以根据电路中所包含的元件类型选择不同的数学工具来进行求解。通过研究一阶电路的暂态过程，可以深入理解电路中电流和电压的变化规律，为电路的设计和分析提供重要的参考。
一阶rc暂态电路的暂态过程实验报告
一阶rc暂态电路的暂态过程实验报告 一阶RC暂态电路的暂态过程实验报告 简介 本实验旨在通过实验验证一阶RC电路的暂态过程特性，即电容充电和放电的过程。通过实验数据的测量和分析，可以更好地了解电路中电容器的特性，并对电路的性能进行评估。 实验原理 一阶RC电路由电源、电阻和电容器组成。当电路中施加一个瞬时电压，电容器会开始充电，同时电路中的电流也开始流动，直到电容器充电到电源电压的63.2%。当电路中的电源电压突然断开后，电容器会开始放电，电路中的电流也会随之而变化，直到电容器放电完全。 实验器材 1.数字万用表 2.电源供应器 3.电容器 4.电阻器 5.开关 6.导线 实验步骤 1.将电容器和电阻器连接成一阶RC电路，然后将电路连接到电源和数字万用表。
2.将数字万用表设置为电压测量模式，并将它连接到电路的电容器上以测量电容器的电压。 3.将电源供应器设置为所需的电压，并将其连接到电路中以提供电源电压。 4.按下开关以施加电压，并记录电容器开始充电时的电压值。 5.等待电容器充电到电源电压的63.2%时，记录此时电容器的电压值。 6.突然断开电源电压，并记录电容器开始放电时的电压值。 7.测量电容器在放电过程中的电压值，并记录每个时间点的电压值，直到电容器放电完全。 8.根据实验数据绘制电压-时间图。 实验数据和分析 在本实验中，我们设计了一个1μF电容器和1kΩ电阻器的一阶RC 电路，并使用5V电源电压进行实验。根据实验数据绘制了电压-时间图，如下所示： 由图可知，在电容器开始充电时，电容器的电压值逐渐增加，直到充电到电源电压的63.2%时，电容器的电压值达到了3.16V。在电
一阶电路的暂态过程实验报告【实验报告,实验十一,一阶电路暂态过程的研究】
《一阶电路的暂态过程实验报告【实验报告,实验十一,一阶电 路暂态过程的研究】》 摘要：一、实验目的 1、研究ＲＣ一阶电路的零输入响应、零状态响应和全响应的规律和特点，（1）测量时间常数τ 选择EEL-52组件上的Ｒ、Ｃ元件，令Ｒ=3KΩ，Ｃ＝0.01μＦ，用示波器观察激励ｕS与响应ｕC的变化规律，测量并记录时间常数τ，图11-9 微分电路示意图五、实验注意事项 1、调节电子仪器各旋钮时，动作不要过猛 实验一阶电路暂态过程的研究一、实验目的 1、研究ＲＣ一阶电路的零输入响应、零状态响应和全响应的规律和特点； 2、学习一阶电路时间常数的测量方法，了解电路参数对时间常数的影响； 3、掌握微分电路和积分电路的基本概念。二、实验设备 1、GDS-1072-U数字示波器 2、AFG 2025函数信号发生器（方波输出） 3、EEL-52组件（含电阻、电容）三、实验原理 1、ＲＣ一阶电路的零状态响应ＲＣ一阶电路如图11-1所示，开关S在‘1’的位置，ｕC＝0，处于零状态，当开关S合向‘2’的位置时，电源通过R向电容C充电，ｕC（ｔ）称为零状态响应。 变化曲线如图11-2所示，当ｕC上升到所需要的时间称为时间常数，。 2、ＲＣ一阶电路的零输入响应在图11-1中，开关S在‘2’的位置电路电源通过R向电容C充电稳定后，再合向‘1’的位置时，电容C通过R放电，ｕC（ｔ）称为零输入响应。 输出变化曲线如图11-3所示，当ｕC下降到所需要的时间称为时间常数，。 3、测量ＲＣ一阶电路时间常数图11－1电路的上述暂态过程很难观察，为了用普通示波器观察电路的暂态过程，需采用图11－4所示的周期性方波ｕS作为电路的激励信号，方波信号的周期为T，只要满足，便可在普通示波器的荧光屏上形成稳定的响应波形。 电阻R、电容C串联与方波发生器的输出端连接，用双踪示波器观察电容电压ｕC，便可观察到稳定的指数曲线，如图11-5所示，在荧光屏上测得电容电压最大值：取，与指数曲线交点对应时间ｔ轴的ｘ点，则根据时间ｔ轴比例尺（扫描时间），该电路的时间常数。 4、微分电路和积分电路在方波信号ｕS作用在电阻R、电容C串联电路中，当满足电路时间常数远远小于方波周期T的条件时，电阻两端（输出）的电压ｕR与方波输入信号ｕS呈微分关系，，该电路称为微分电路。当满足电路时间常数远远大于方波周期T的条件时，电容C 两端（输出）的电压ｕC与方波输入信号ｕS呈积分关系，，该电路称为积分电路。
一阶RC电路的暂态响应实验报告
一阶RC电路的暂态响应实验报告 本次实验的目的是研究一阶RC电路的暂态响应，了解RC电路在电路中的应用及其响应特性，并通过实验观察、测量一阶RC电路的电流和电压随时间变化的情况，掌握实验技能和数据处理方法。 实验器材： - 万用表 - 脉冲信号发生器 - 电容 - 电阻 实验步骤： 1. 根据电路图连接电路，将电容和电阻连接成一阶RC电路，通过脉冲信号发生器产生一个方波信号，调节频率为50Hz、幅值为10V。 2. 用万用表测量R、C的阻值和电容器的标称电容。 3. 用示波器观察方波信号波形，调整脉冲信号发生器的输出幅值和偏置电压，确保方波的基准线为0V。 4. 连接万用表，分别测量电容器两端的电压、电阻上的电压和电流，记录每一次测量的时间，以及电流和电压的数值，根据实验数据绘制电流和电压随时间变化的波形图。 实验结果： 实验记录了电容器两端电压、电阻上的电压和电流随时间的变化情况，记录的数据如下： | 时间（ms） | Uc（V） | UR（V） | I（mA） | | ---------- | ------- | ------- | ------- | | 0 | 0 | 10 | 0 | | 1 | 3.95 | 6.05 | 3.55 | | 2 | 6.3 | 3.7 | 2.72 | | 3 | 7.87 | 2.13 | 2.05 |
| 4 | 8.95 | 1.05 | 1.57 | | 5 | 9.6 | 0.4 | 1.2 | | 6 | 9.87 | 0.13 | 0.94 | | 7 | 9.96 | 0.04 | 0.74 | | 8 | 10 | 0 | 0.59 | 结论： 根据实验数据绘制的电流和电压随时间变化的波形图可以发现，电容器的电压随时间的增加而增加，最终趋近于直流源的电压值，而电阻上的电压随时间的增加而减小，最终趋近于0V。同时，电流随时间的增加而减小，也趋近于0A。这种响应特性是一阶RC电路的典型特征，称为指数衰减响应。 一阶RC电路在电路中的应用非常广泛，比如用于阻尼振荡回路和信号滤波器等，研究一阶RC电路的暂态响应可以增加对电路的理解和运用。
一阶电路暂态过程的研究实验报告
一阶电路暂态过程的研究实验报告 一阶电路暂态过程的研究实验报告 引言： 电路是电子学中最基础的研究对象之一，而电路中的暂态过程则是电子学中的重要研究领域之一。本实验旨在通过研究一阶电路暂态过程，深入了解电路的特性和行为。 实验目的： 1. 研究一阶电路的暂态过程，了解电路的响应特性。 2. 探究电路中电压和电流的变化规律。 3. 分析电路中的时间常数和衰减特性。 实验材料和仪器： 1. 电源：提供恒定电压。 2. 电阻：限制电流。 3. 电容：存储电荷。 4. 示波器：测量电压和电流的变化。 实验步骤： 1. 搭建一阶电路实验装置，包括电源、电阻和电容。 2. 将示波器连接到电路中，以便测量电压和电流的变化。 3. 调节电源输出电压和电阻阻值，使得电路处于稳态。 4. 断开电路连接，记录电容放电曲线。 5. 连接电路，记录电容充电曲线。 6. 分析实验数据，绘制电容放电和充电曲线图，并计算电路的时间常数。
实验结果： 根据实验数据和示波器测量结果，我们得到了电容放电和充电曲线图。在电容 放电曲线中，电压随时间呈指数衰减，而在电容充电曲线中，电压随时间呈指 数增长。通过测量，我们得到了电路的时间常数。 讨论： 1. 电容放电曲线的特点：在电容放电过程中，电容的电压随着时间的增加而逐 渐减小，呈指数衰减的趋势。这是由于电容器内的电荷通过电阻耗散，导致电 容器的电压逐渐减小。 2. 电容充电曲线的特点：在电容充电过程中，电容的电压随着时间的增加而逐 渐增大，呈指数增长的趋势。这是由于电源提供的电流通过电阻进入电容器， 导致电容器的电压逐渐增大。 3. 时间常数的意义：时间常数是描述电路暂态过程的重要参数，它表示电容器 电压或电流达到其最终值所需的时间。时间常数越小，电路的响应速度越快。4. 衰减特性的分析：通过实验数据和曲线图，我们可以分析电路的衰减特性。 衰减特性是指电容放电曲线中电压的衰减速度。通过计算时间常数，我们可以 了解电路的衰减速度，进而分析电路的稳定性和可靠性。 结论： 通过本实验，我们研究了一阶电路的暂态过程，了解了电路的响应特性和行为。实验结果表明，电容放电曲线和充电曲线呈指数衰减和增长的趋势，时间常数 是描述电路暂态过程的重要参数。本实验对于深入理解电路的特性和行为具有 重要意义。 致谢：
一阶rc暂态电路的暂态过程实验报告
一阶rc暂态电路的暂态过程实验报告 1. 了解RC电路的基本原理； 2. 学习使用示波器观察RC电路的暂态响应过程； 3. 通过实验验证RC电路的暂态响应公式。 实验器材： 1. 信号发生器； 2. 数字示波器； 3. 电阻箱； 4. 电容器。 实验原理： 一阶RC电路是由一个电容和一个电阻串联组成的电路，其电路图如下所示： = V0 ×(1 - e-t/RC) 其中，V0为初始电压，t为时间，R为电阻值，C为电容值。 实验步骤： 1. 按照电路图搭建RC电路，调节电阻箱和电容器，使得其电路参数符合要求； 2. 将示波器的通道1接到电容器上，将通道2接到信号发生器的输出端口； 3. 设置信号发生器的正弦波频率为1000Hz，幅值为5V，接通电路； 4. 在示波器上观察RC电路的暂态响应过程，并记录观察结果； 5. 重新设置信号发生器的正弦波频率为2000Hz，重复步骤4，并记录观察结果。 实验结果： 1. 当信号发生器的正弦波频率为1000Hz时，示波器上的V-t曲线如下所示：  3.脉冲序列分析 (a) τ <
五、实验数据记录和处理 一阶电路的零输入响应。 一阶电路的零状态响应 从图中可以看出电路的时间常数τ = x=1.000s 一阶电路的全响应 方波响应（其中蓝线表示 U c ，绿线表示 U R ） τ =0.1T时 放大后 τ=1T 时τ=10T 时 阶跃响应和冲激响应
一阶暂态电路三要素法和
一阶暂态电路三要素法和 一阶暂态电路是指由电阻、电感和电容组成的电路，在初始状态下有一个初始电压或电流，当电路发生突变时，电压或电流会发生暂态响应。为了研究电路的暂态响应，我们可以使用一阶暂态电路三要素法。 一阶暂态电路三要素法是一种用于分析一阶暂态电路响应的方法，它通过确定电路的三个要素：时间常数、初始条件和输入信号来推导电路的暂态响应。 时间常数是一阶暂态电路的一个重要参数，它描述了电路响应的速度。对于由电阻R和电容C组成的一阶电路，时间常数τ可以通过以下公式计算：τ = RC。时间常数越小，电路的响应速度越快。 初始条件是指在初始状态下电路的电压或电流值。在分析一阶暂态电路时，我们需要知道电路在初始时间点的电压或电流值，这些值可以通过测量或已知条件来确定。 输入信号是指施加在电路上的信号。输入信号可以是电压或电流的变化，它会引起电路的响应。在分析一阶暂态电路时，我们需要知道输入信号的形式和参数，例如输入信号的幅值、频率和相位。 通过确定时间常数、初始条件和输入信号，我们可以使用一阶暂态电路三要素法来推导电路的暂态响应。首先，我们可以根据时间常
数来判断电路的响应速度。如果时间常数很小，电路的响应会很快；如果时间常数很大，电路的响应会比较慢。 我们可以根据初始条件来确定电路的初始状态。初始条件可以是电路的初始电压或电流值。通过测量或已知条件，我们可以确定电路在初始时间点的初始条件。 我们可以根据输入信号的形式和参数来计算电路的暂态响应。根据输入信号的幅值、频率和相位，我们可以计算出电路在不同时间点的电压或电流值。 总结一下，一阶暂态电路三要素法是一种用于分析一阶暂态电路响应的方法。通过确定时间常数、初始条件和输入信号，我们可以推导出电路的暂态响应。这种方法可以帮助我们更好地理解和分析一阶暂态电路的行为，对于工程实践中的电路设计和故障排除非常有用。
一阶电路的暂态过程研究
一阶电路的暂态过程研究作者：杨俊杰 来源：《科技风》2018年第35期
摘要：一般来说，当电路中含有如电容电感一样的动态元件时，电路中的条件改变电路会经历一个换路的过程重新达到稳定状态，这个过程往往非常的短暂，且会出现高电压高电流
的现象，而且在某些特定的情况下电路不经过过渡过程就进入稳定状态。并且其释放的能量往往与其储存的能量有关 关键词：电路；高压电流；现象 一、对于零输入响应暂态过程的分析 我们来看如下一个电路图 二、零状态响应的暂态分析 在一个RC电路中电路为一个一阶电路现电路图如下： 對于这个函数进行研究当时间趋近于正无穷时指数相会趋近于零所以通解部分为零，研究其通解的部分可以发现当相位r取α+2kπ其中k为整数则通解项被消掉了，则不存在暂态响应的过程直接进入稳定状态。 三、对于二阶电路RCL串联的部分性质探究 当电路中既存在电容又存在电感的时候，电路由一阶电路变成了二阶电路，此时在零输入的电路中就会出现电流的峰值，存在一个电流的绝对值的极小值，这是普通的电容电感分别与电阻串联所不具备的性质。我们来看如下的一个仅由电感提供电压的电路。 首先根据电路的连接情况，可以列出对应的KVL式子： 四、现实生活中对于暂态响应的实际应用与联系 我们都知道在实际的生活中，有电容与电感的电路往往会出现高电流或者是高电压，尤其是在开关打开与关闭的时候。 当电路趋于稳态的时候，电流只从电感经过其中通过欧姆定律可以计算出IL=20A当开关断开时，电感会作为一个电流源与电阻R形成回路，因为通过电感的电流不会发生突跃因此IL（0-）=IL（0+）=20A所以此时电阻上的电压高达八百伏特。由此看来，在开关开与断时要注意可能会带来的高电压。 五、总结 如果一个电路中只存在电阻则较为单一，但是在引入动态原件电容电感以后使电路的性质变的复杂多变，而且能利用电容电感储存能量来达到电阻所达不到的效果，暂态过程虽然很短但是也可以避免其带来的延迟，在正弦激励的电路中通过调整电路参数就可以解决暂态到稳态
一阶RC电路的暂态过程 - 电子技术
一阶RC电路的暂态过程 - 电子技术 分析一阶RC电路的暂态过程的方法有很多种，这里只介绍经典法和三要素法，下面以图3-6所示的电路为例，对这两种方法分别进行介绍。 1、经典法 图3-6所示电路，t=0时开关S闭合，电源对电容充电，从而产生过渡过程。根据KVL，得回路电压方程为 而： 从而得微分方程： 此微分方程的通解为两个部分：一个是特解，一个是齐次方程式的解，即: 特解可以是满足方程式的任何一个解，假定换路后，t→时电路已达稳定，电容C 的电压为稳态分量，那么它是满足方程式的一个解。对于图3－6所示的RC串联电路：=＝US。 微分方程的齐次方程式为： 令其通解为，代入齐次微分方程式可得特征方程式是：
