阀门、弯头、法兰防腐、保温工程量计算(详细)

阀门按下面的公式计算:1.V体积(米3)=π(D=1.033δ)*2.5D*1.033δ*1.05*N

D:公称直径δ:保温层厚度N:阀门个数

弯头和三通就折合到管道里面计算了

11.什么是阀们、弯头和法兰?如何计算其防腐蚀工程量?

阀们指在工艺管道上,能够灵活控制管内介质流量的装置,统称阀们或阀件.

弯头是用来改变管道的走向.常用弯头的弯曲角度为90°、45°和180°, 180°弯头也称为U 形弯管,也有用特殊角度的,但为数极少.

法兰是工艺管道上起连接作用的一种部件.这种连接形式的应用范围非常广泛,如管道与工艺设备连接,管道上法兰阀门及附件的连接.采用法兰连接既有安装拆卸的灵活性,又有可靠的密封性.

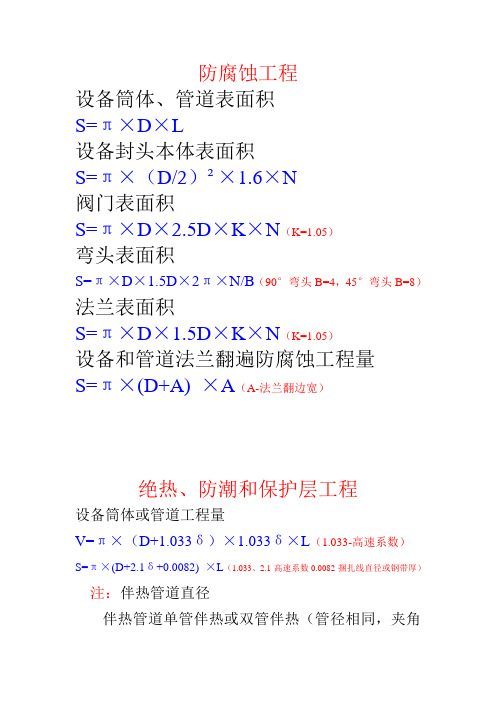

阀门、弯头、法兰表面积计算式如下.

(1)阀门表面积:

S=πD×2.5DKN

(1-3)

式中D——直径;

K一一系数,取1.05;

N——阀门个数.

(2)弯头表面积:

S=πD×1.5DK×2π/B×N

(1-4)

式中D——直径;

K——系数,取1.05

N——弯头个数;

B值取定为:90°弯头.B=4;45°弯头B=8

(3)法兰表面积:

S=πD×1.5DKN

(1-5)

式中D——直径;

K——系数,取1.05;

N——法兰个数.

(4)设备和管道法兰翻边防腐蚀工程量计算式.

S=π(D+A)A

(1-6)

式中D——直径;

A——法兰翻边宽.

12.如何计算绝热工程的工程量?(1)设备简体或管道绝热、防潮和保护层计算公式:

V=π(D+1.033δ)X1.033δL

(1-7)

S=π(D+2.18δ+0.0082)L

(1-8)

式中

V——绝热层体积;

S——绝热层面积;

D——直径;

1.033、

2.1——调整系数;

d——绝热层厚度;

L——设备筒体或管道长;

0.0082——捆扎线直径或钢带厚.

(2)伴热管道绝热工程量计算式:

1)单管伴热或双管伴热(管径相同,夹角小于900时):

D`=D1+D2+(10~20米米)

式中

D`——伴热管道综合值;

D1——主管道直径;

D2——伴热管道直径;

(10~20米米)——主管道与伴热管道之间的间隙.

2) 双管伴热(管径相同,夹角大于90°时):

D`=D1+1.5D2+(10~20米米)

(1-10)

3)

双管伴热(管径不同,夹角小于90°时):

D`=D1+1.5D2+(10~20米米)

(1—1)

式中

D`——伴热管道综合值;

D1——主管道直径.

将上述D`计算结果分别代人公式(1—7)、(1—8)计算出伴热管道的绝热层、防潮层和保护层工程量.

(3)设备封头绝热、防潮和保护层工程量计算式:

V=[(D+1.033δ)/2]2π×1.033δ×1.6N

(1-12)

S=[(D+2.1δ)/2] 2π×1.6N
