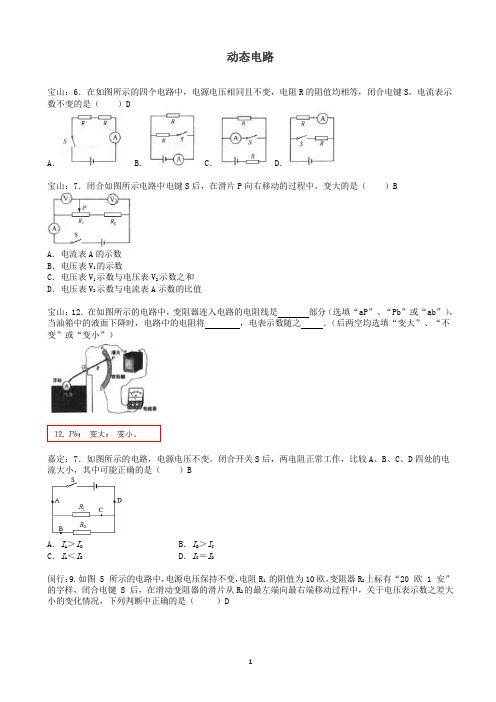

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a bA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时（ ）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
上海市各区2017届中考物理一模试卷按考点分类汇编故障电路
故障电路嘉定：15．如图8所示电路中，电源电压保持不变。
闭合电键S 后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。
若电路中除了R 1、R 2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是（20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。
闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。
（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。
（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S ，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。
图8VAS R 1R 2③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。
2R 1S青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是（ ）CA ．若电流表的示数变大，则电灯L 短路B ．若电压表的示数变大，则电灯L 短路C ．若电压表的示数变大，则电阻R 断路D ．若电流表的示数变大，则电阻R 断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R 、灯L 处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L 处 发生断路（选填“一定”、“可能”），电路中的故障是 ．7．如图所示电路，电源电压不变，电键S 闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S ，发现另一个电表示数变大．若故障只发生在电阻R 1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。
上海市各区2017届中考物理一模试卷按考点分类汇编故障电路
故障电路嘉定：15．如图8所示电路中，电源电压保持不变。
闭合电键S 后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。
若电路中除了R 1、R 2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是（20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。
闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。
（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。
（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S ，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。
图8VAS R 1R 2③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。
2R 1S青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是（ ）CA ．若电流表的示数变大，则电灯L 短路B ．若电压表的示数变大，则电灯L 短路C ．若电压表的示数变大，则电阻R 断路D ．若电流表的示数变大，则电阻R 断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R 、灯L 处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L 处 发生断路（选填“一定”、“可能”），电路中的故障是 ．7．如图所示电路，电源电压不变，电键S 闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S ，发现另一个电表示数变大．若故障只发生在电阻R 1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。
上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路(含答案)
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
上海市各区2017届中考物理一模试卷按考点分类汇编表格实验题(含答案)
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
上海市各区2017届中考物理一模试卷按考点分类汇编_表格实验题
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
上海市各区2017届中考物理一模试卷按考点分类汇编 故障电路
故障电路嘉定：15．如图8所示电路中，电源电压保持不变。
闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。
若电路中除了R1、R2外，其它电路元件均完好。
图8（1）电路中存在的故障可能是（19）；（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是（20）。
闵行：18.在图 10 所示的电路中，电源电压保持不变。
闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。
（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。
（选填“R 1可能完好”、“R 2可能断路”或“R2一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。
③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。
2R 1S青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是（ ）CA ．若电流表的示数变大，则电灯L 短路B ．若电压表的示数变大，则电灯L 短路C ．若电压表的示数变大，则电阻R 断路D ．若电流表的示数变大，则电阻R 断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R 、灯L 处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L 处 发生断路（选填“一定”、“可能”），电路中的故障是 ．7．如图所示电路，电源电压不变，电键S 闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S ，发现另一个电表示数变大．若故障只发生在电阻R 1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。
上海市各区2017届中考物理一模试卷按考点分类汇编_表格实验题
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
